Clear UVC11 - Filtro de água EHEIM - Manual de utilização gratuito

Tipo de produto	Clarificador UVC para lago de jardim
Marca	EHEIM
Modelo	Clear UVC11
Categoria	Filtro de água (clarificador UVC)
Potência nominal	14 W
Alimentação elétrica	220–240 V / 50 Hz
Dimensões (L x P x H)	132 × 263 × 129 mm
Comprimento do cabo	5 m
Conexões de água	1/2" - 3/4" - 1"
Temperatura do meio	4°C a 35°C
Capacidade (lago sem peixes)	15000 L
Capacidade (lago com peixes)	7500 L
Capacidade (lago com kois)	3800 L
Vida útil da lâmpada UVC	Aproximadamente 8000 horas
Distância de segurança da água	mínimo 2 m
Proteção elétrica necessária	Disjuntor diferencial 30 mA máximo
Uso	Uso privado, lagos de jardim
Manutenção	Limpeza do bulbo de vidro, substituição da lâmpada
Referência da lâmpada de reposição	4102010 (UVC 11W)
Armazenamento no inverno	Limpar e armazenar protegido contra geada

Perguntas frequentes - Clear UVC11 EHEIM

Como instalar o clarificador UVC?

Coloque o aparelho em um suporte estável a pelo menos 2 m da borda do lago. Monte as conexões das mangueiras (entrada da bomba, saída do filtro). Certifique-se de que a água esteja circulando antes de conectar o aparelho. Conecte primeiro a bomba, depois o clarificador.

Qual é a distância de segurança da água?

De acordo com a norma VDE, a distância mínima é de 2 metros entre o aparelho e a borda do lago para evitar qualquer risco elétrico.

Como substituir a lâmpada UVC?

Desconecte o aparelho. Desaperte o suporte da lâmpada (pressione o destravamento, gire no sentido anti-horário). Remova o parafuso de segurança e o parafuso de bloqueio, e então remova cuidadosamente o bulbo de vidro. Substitua a lâmpada por uma nova (ref. 4102010). Remonte na ordem inversa.

O que fazer se a lâmpada UVC não acender?

Verifique primeiro a tensão da rede e o cabo de alimentação. Certifique-se de que o plugue está bem inserido. Se tudo estiver correto, a lâmpada pode estar com defeito e precisa ser substituída.

Com que frequência limpar o bulbo de vidro?

Limpe o bulbo de vidro assim que notar uma queda na eficiência do aparelho. Use um produto de limpeza para vidros e um pano macio. Evite objetos duros ou produtos agressivos.

Posso usar o aparelho sem bomba?

Não, o aparelho nunca deve funcionar sem circulação de água. A água serve para resfriar a lâmpada UVC; operar a seco danificaria o aparelho.

Qual é a capacidade máxima do lago para este modelo?

Para o Clear UVC11: lago sem peixes até 15000 L, com peixes até 7500 L, com kois até 3800 L.

O aparelho pode ser usado no inverno?

Não, o aparelho não deve ser exposto a temperaturas inferiores a +4°C. Para o inverno, limpe-o e armazene-o em um local protegido contra geada.

Como fazer a manutenção do aparelho?

Realize regularmente a limpeza do bulbo de vidro e substitua a lâmpada UVC a cada aproximadamente 8000 horas. Verifique o estado das vedações e das conexões.

Onde encontrar peças de reposição?

As peças de reposição originais EHEIM, como a lâmpada UVC (ref. 4102010), estão disponíveis em revendedores autorizados ou no serviço de atendimento ao cliente EHEIM.

MANUAL DE UTILIZADOR Clear UVC11 EHEIM

pt Manual de instruções

Tradução do manual de instruções original

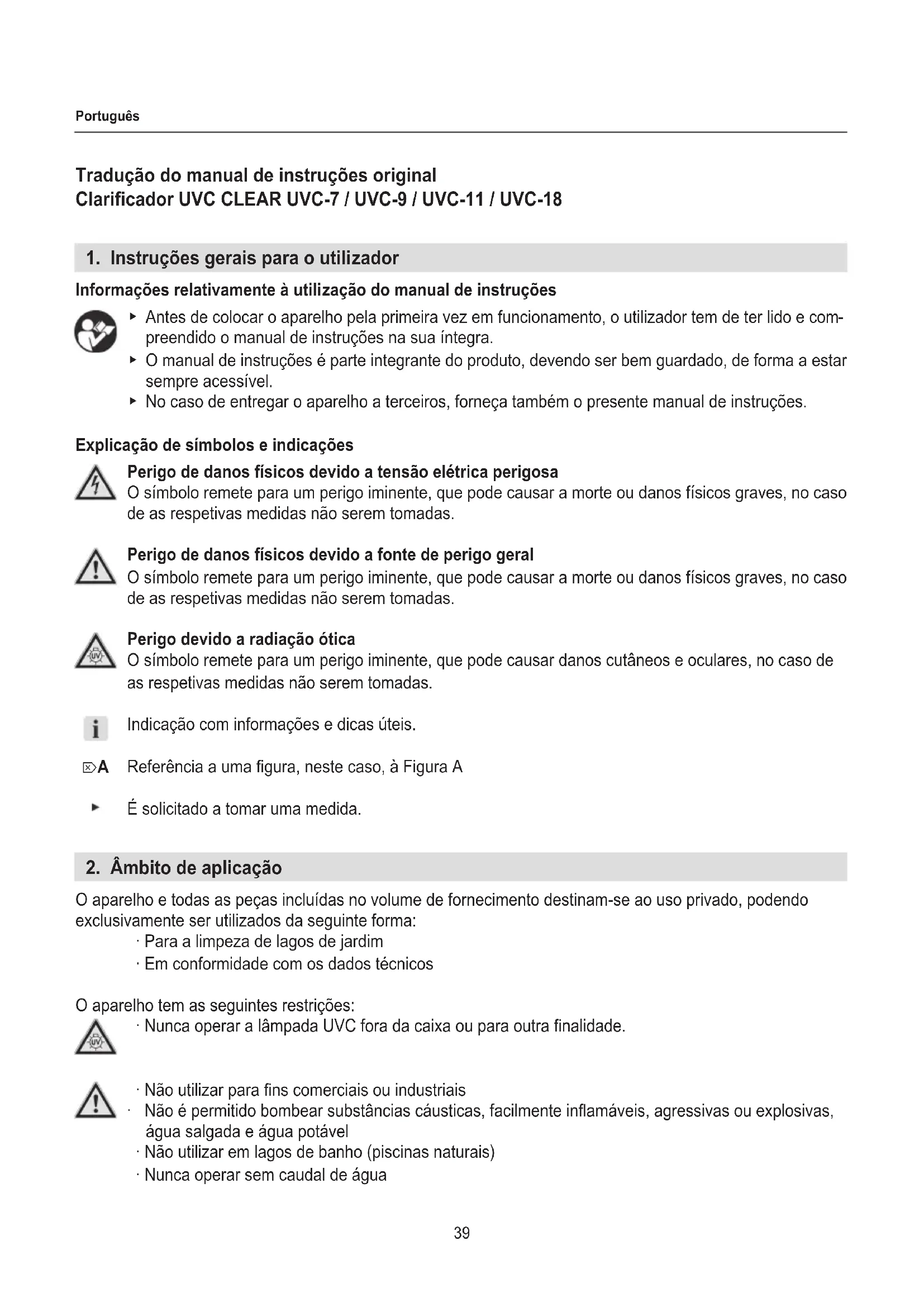

Clarificador UVC CLEAR UVC-7 / UVC-9 / UVC-11 / UVC-18

1. Instruções gerais para o utilizador

Informações relativamente à utilização do manual de instruções

• Antes de colocar o aparelho pela primeira vez em funcionamento, o utilizador tem de ter lido e compreendido o manual de instruções na sua íntegra.
• O manual de instruções é parte integrante do produto, devendo ser bem guardado, de forma a estar sempre acessível.
• No caso de entregar o aparelho a terceiros, forneça também o presente manual de instruções.

Explicação de símbolos e indicações

Perigo de danos físicos devido a tensão elétrica perigosa

O símbolo remete para um perigo iminente, que pode causar a morte ou danos físicos graves, no caso de as respetivas medidas não serem tomadas.

Perigo de danos físicos devido a fonte de perigo geral

O símbolo remete para um perigo iminente, que pode causar a morte ou danos físicos graves, no caso de as respetivas medidas não serem tomadas.

Perigo devido a radiação ótica

O símbolo remete para um perigo iminente, que pode causar danos cutâneos e oculares, no caso de as respetivas medidas não serem tomadas.

i

Indicação com informações e dicas úteis.

A

Referência a uma figura, neste caso, à Figura A

▶

É solicitado a tomar uma medida.

2. Âmbito de aplicação

O aparelho e todas as peças incluídas no volume de fornecimento destinam-se ao uso privado, podendo exclusivamente ser utilizados da seguinte forma:

• Para a limpeza de lagos de jardim
• Em conformidade com os dados técnicos

O aparelho tem as seguintes restrições:

· Nunca operar a lâmpada UVC fora da caixa ou para outra finalidade.

• Não utilizar para fins comerciais ou industriais
• Não é permitido bombear substâncias cáusticas, facilmente inflamáveis, agressivas ou explosivas, água salgada e água potável
• Não utilizar em lagos de banho (piscinas naturais)
  · Nunca operar sem caudal de água

3. Instruções de segurança

Uma utilização incorreta do aparelho ou uma utilização não de acordo com a sua finalidade, ou o incumprimento das instruções de segurança, pode resultar em perigos para as pessoas e bens materiais.

- Mantenha a embalagem do aparelho afastada de crianças, visto que pode representar um perigo (perigo de asfixia!).

- Este aparelho pode ser utilizado por crianças com mais de 8 anos de idade, e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com insuficiente experiência e/ou conhecimentos, desde que estejam a ser supervisionadas ou tenham sido instruídas acerca da utilização segura do mesmo e entendam os perigos associados. As crianças não podem brincar com o aparelho. As crianças não podem limpar nem fazer a manutenção de utilizador ao aparelho, a não ser que estejam a ser supervisionadas.

Segurança elétrica

- As instalações elétricas têm de estar em conformidade com as normas de instalação internacionais e nacionais.

- O aparelho tem de estar protegido através de um dispositivo diferencial residual com uma corrente diferencial residual nominal de, no máximo, 30 mA.

- No caso de questões e problemas, entre em contacto com um eletricista.

- Antes de qualquer trabalho, desligue o aparelho da rede.

- Os dados elétricos do aparelho têm de estar em conformidade com os dados da rede elétrica. Estes dados podem ser consultados na placa de características, na embalagem ou no presente manual.

- Cabos de extensão e distribuidores de corrente têm de ser indicados para a utilização ao ar livre (protegidos contra salpicos de água).

- Segundo a VDE (Associação Alemã dos Engenheiros Eletrotécnicos), a distância de segurança do aparelho em relação à água não pode ser inferior a 2 m.

• A secção transversal dos cabos de ligação à rede não pode ser inferior à das linhas de tubos flexíveis de borracha com a identificação H05R-N-F3G0,75. Os cabos de extensão têm de satisfazer os requisitos da norma DIN VDE 0620.
• O cabo de ligação à rede deste aparelho não pode ser substituído. Em caso de danificação do cabo, o aparelho deve ser considerado sucata.
• Proteja a tomada e a ficha de rede contra humidade. Para evitar que os pingos de água, que se encontram eventualmente no cabo, possam escorrer e entrar na tomada, recomendamos deixar o cabo de rede um pouco solto, em forma de laço (laço de gotejamento).
• Ligue o aparelho apenas a uma tomada de rede com contacto de proteção instalada de acordo com as normas.

Operação segura

• Antes de qualquer utilização, efetue uma inspeção visual e certifique -se de que o aparelho, em particular o cabo de rede e a ficha, não apresenta danos.
• Não utilize o aparelho caso não esteja a funcionar corretamente ou esteja danificado.
• Nunca utilize o aparelho com um cabo de rede danificado.
• Quaisquer reparações só podem ser realizadas pelo serviço de assistência técnica da EHEIM.
• Não transporte o aparelho pelo cabo de rede. Para desligar o aparelho da rede elétrica, puxe sempre a ficha e nunca o cabo ou o aparelho.
• Proteja o cabo de rede de elevadas temperaturas, óleo e arestas afiadas. No caso de instalação do cabo de ligação em terra ou gravilha sem uma conduta de proteção, tenha cuidado para não o pisar.
• Execute apenas os trabalhos descritos no presente manual.
• Nunca efetue alterações técnicas no aparelho.
• Utilize exclusivamente peças de substituição e acessórios originais para o aparelho.
  · Opere o aparelho apenas quando ninguém se encontra na água!
• Nunca exponha o aparelho durante um período prolongado a temperaturas inferiores a +4°C ou superiores a +35°C.
• Evite uma exposição direta ao sol.

· Nunca utilize a lâmpada UVC fora da caixa.
· Nunca olhe diretamente para a luz da lâmpada UVC.

4. Colocação em funcionamento

Aplicação

O clarificador UVC pode ser operado com filtro (☒F) ou sem filtro (☒E).

Aplicar a lâmpada UVC

1. Aplique a lâmpada UVC fornecida no clarificador do lago. (Consulte o Capítulo 6. Manutenção – Substituir a lâmpada.)

Montar o clarificador UVC sobre uma base firme (☒A)

Para uma posição segura, pode fixar o clarificador UVC sobre uma base firme (por exemplo, placa de madeira, metálica). Para tal, proceda da seguinte forma:

1. Faça respetivos furos de fixação.
2. Aparafuse o clarificador UVC sobre a placa de madeira ou metálica.

Caso pretenda operar o clarificador UVC sem uma base firme, certifique-se de que se encontra numa posição estável sobre os pés.

Montar o clarificador UVC no filtro de fluxo contínuo LOOP da EHEIM (☒B)

Monte o clarificador UVC tal como descrito no manual de instruções do filtro de fluxo contínuo LOOP.

Montar a ligação da bomba

1. Com uma serra, reduza o comprimento da tubuladura de ligação de acordo com o diâmetro do seu tubo flexível (☒C).
2. Ligue o tubo helicoidal da bomba à tubuladura de ligação ②.
3. Coloque o anel de vedação ③ na porca de capa ① (☒D).
4. Aperte a tubuladura de ligação numa das duas ligações roscadas na caixa do clarificador UVC com a porca de capa.

Montar a ligação do filtro/tubo flexível de saída

1. Com uma serra, reduza o comprimento da tubuladura de ligação de acordo com o diâmetro do seu tubo flexível (☒C).
2. Ligue o tubo helicoidal do filtro ou o tubo flexível de saída à tubuladura de ligação ②.
3. Coloque o anel de vedação ③ na porca de capa ① (☒D).
4. Aperte a tubuladura de ligação numa das duas ligações roscadas na caixa do clarificador UVC com a porca de capa.

Recomendamos a fixação dos tubos flexíveis com respetivas braçadeiras.

5. Operação

Ligar o clarificador UVC/a bomba

Atenção! Choque elétrico!

▶ O clarificador UVC deve ser instalado a uma distância mínima de 2 m da margem do lago.

Cuidado! Danos materiais.

- Não opere o clarificador UVC sem caudal de água. A água destina-se à refrigeração da lâmpada UVC.

1. Coloque o clarificador UVC sobre uma superfície estável, monte o clarificador UVC sobre uma base firme ou monte o clarificador UVC no filtro de fluxo contínuo LOOP.
2. Monte as respetivas ligações de tubos flexíveis.
3. Ligue a ficha de rede da bomba à tomada de rede. Atenção: a bomba arranca imediatamente!
4. Ligue a ficha de rede à tomada de rede. Atenção: o clarificador UVC encontra-se imediatamente em funcionamento!

As tubuladuras de ligação transparentes ficam iluminadas mediante um funcionamento correto da lâmpada UVC.

Desligar o clarificador UVC/a bomba

1. Desligue a respetiva ficha de rede da tomada de rede.

6. Manutenção

Atenção! Choque elétrico!

- Desligue a ficha de rede antes de quaisquer trabalhos de manutenção.

A ampola de vidro e a lâmpada UVC são frágeis, o que pode causar ferimentos por corte em caso de quebra do vidro.

- Manuseie cuidadosamente a ampola de vidro e a lâmpada UVC.

Cuidado! Danos materiais.

As secções que se seguem descrevem os trabalhos de manutenção necessários para um funcionamento otimizado e sem avarias. Uma manutenção regular prolonga a vida útil e assegura o funcionamento do clarificador UVC durante um longo período de tempo.

Limpar a ampola de vidro

1. Desligue a ficha de rede.
2. Desaperte o suporte da lâmpada. Pressione o botão de desbloqueio, gire o suporte da lâmpada no sentido contrário ao dos ponteiros do relógio e retire-o da caixa (☒G).
3. Limpe a ampola de vidro com um limpa-vidros convencional.
4. Volte a montar o suporte da lâmpada pela ordem inversa. Para tal, encaixe as saliências de bloqueio do suporte da lâmpada nas respetivas aberturas na caixa (☒L).
5. Gire o suporte da lâmpada no sentido dos ponteiros do relógio, até engatar.

Substituir a lâmpada

Substitua a lâmpada UVC o mais tardar após cerca de 8000 horas de serviço, visto que a sua potência começará a diminuir fortemente. Para tal, proceda da seguinte forma:

1. Desligue a ficha de rede.
2. Desaperte o suporte da lâmpada. Pressione o botão de desbloqueio, gire o suporte da lâmpada no sentido contrário ao dos ponteiros do relógio e retire-o da caixa (☒G).
3. Remova o parafuso de segurança (☒H).
4. Remova o parafuso de aperto e retire a ampola de vidro cuidadosamente do suporte da lâmpada.
5. Retire a lâmpada UVC da embalagem. Coloque a lâmpada UVC no suporte da lâmpada (☒I).
6. Volte a montar o clarificador UVC pela ordem inversa. Para tal, coloque a ampola de vidro cuidadosamente no suporte da lâmpada. Com as pontas dos dedos, empurre o anel de vedação ③ da ampola de vidro para baixo, para dentro da ranhura entre a ampola de vidro e o suporte da lâmpada (☒J).

i

- Aquando da montagem, certifique-se de que o anel de vedação ① se encontra montado e o anel de bloqueio ② engata na saliência do suporte da lâmpada (☒J).

1. Rode o parafuso de aperto até ao batente na saliência do suporte da lâmpada (K).

2. Fixe o parafuso de aperto com o parafuso de segurança.

3. Volte a montar o suporte da lâmpada pela ordem inversa. Para tal, encaixe as saliências de bloqueio do suporte da lâmpada nas respetivas aberturas na caixa (☒L).

4. Gire o suporte da lâmpada no sentido dos ponteiros do relógio, até engatar.

7. Eliminação de avarias

Atenção! Choque elétrico!

- Desligue a ficha de rede antes de eliminar quaisquer avarias.

Avaria Possível causa Resolução

A lâmpada UVC não acende	Falta de tensão de rede	► Verifique a tensão de rede► Verifique o cabo de alimentação
	A ficha de rede não está inserida	► Ligue a ficha de rede à tomada de rede
	Lâmpada UVC com defeito	► Substitua a lâmpada UVC
A água não está limpa	Ampola de vidro suja	► Limpe a ampola de vidro
	Lâmpada UVC sem potência	► Substitua a lâmpada UVC

No caso de outras avarias, entre em contacto com a assistência técnica da EHEIM.

8. Colocação fora de serviço

Armazenamento e inverno

1. Limpe o aparelho.
2. Armazene o aparelho num local protegido contra geadas.

Eliminação

Na eliminação do aparelho, respeite as respetivas disposições legais aplicáveis.

Informações sobre a eliminação de equipamentos elétricos e eletrónicos na Comunidade Europeia:

No território da Comunidade Europeia, a eliminação de equipamentos elétricos é controlada através de regulamentos nacionais, que se baseiam no Diretiva da União Europeia 2012/19/UE relativamente a resíduos de equipamentos elétricos e eletrónicos (REEE). Consequentemente, o aparelho não pode ser recolhido como resíduos domésticos ou urbanos. O aparelho pode ser entregue gratuitamente em centros de recolha ou de reciclagem municipais. A embalagem do produto é reciclável. Elimine a mesma de forma ecológica num ponto de reciclagem.

9. Dados técnicos

Tipo UVC-7 UVC-9 UVC-11	UVC-18
Potência nominal 9 W 11 W	14 W 18 W
Lago sem peixes 7000 I 10	000 I 15 000 I 20 000 I
Lago com peixes 3500 I 500	0 I 7500 I 10 000 I
Lago com kois – 2500 I 3800	0 I 5000 I
Dimensões (C × L × A) 132 ×	263 × 129 mm
Comprimento do cabo	5 m
Ligações de água	1/2“ – 3/4“ – 1“
Temperatura do fluido	4°C – 35°C
Tensão de rede/frequência	220 – 240 V/50 Hz

10. Peças de substituição
