Ürün tipi	Bahçe havuzu için UVC berraklaştırıcı
Marka	EHEIM
Model	Clear UVC11
Kategori	Su filtresi (UVC berraklaştırıcı)
Nominal güç	14 W
Besleme	220–240 V / 50 Hz
Boyutlar (U x G x Y)	132 × 263 × 129 mm
Kablo uzunluğu	5 m
Su bağlantıları	1/2" - 3/4" - 1"
Ortam sıcaklığı	4°C ila 35°C
Kapasite (balıksız havuz)	15000 L
Kapasite (balıklı havuz)	7500 L
Kapasite (koili havuz)	3800 L
UVC lambanın ömrü	Yaklaşık 8000 saat
Suya olan güvenlik mesafesi	En az 2 m
Gerekli elektrik koruması	Maksimum 30 mA kaçak akım koruma şalteri
Kullanım	Özel kullanım, bahçe havuzları
Bakım	Cam ampul temizliği, lamba değişimi
Yedek lamba referansı	4102010 (UVC 11W)
Kış depolaması	Temizleyip dondan koruyarak saklayın

Sık sorulan sorular - Clear UVC11 EHEIM

UVC berraklaştırıcı nasıl kurulur?

Cihazı havuz kenarından en az 2 m uzakta sağlam bir desteğe yerleştirin. Hortum bağlantılarını takın (pompa girişi, filtre çıkışı). Cihazı bağlamadan önce suyun dolaştığından emin olun. Önce pompayı, ardından berraklaştırıcıyı fişe takın.

Suya olan güvenlik mesafesi nedir?

VDE standardına göre, elektrik riskini önlemek için cihaz ile havuz kenarı arasındaki minimum mesafe 2 metredir.

UVC lambası nasıl değiştirilir?

Cihazın fişini çekin. Lamba tutucuyu sökün (kilidi açmak için basın, saat yönünün tersine çevirin). Emniyet vidasını ve kilitleme vidasını çıkarın, ardından cam ampulü dikkatlice çıkarın. Lambayı yeni bir taneyle değiştirin (ref. 4102010). Ters sırayla yeniden takın.

UVC lambası yanmazsa ne yapmalıyım?

Önce şebeke voltajını ve güç kablosunu kontrol edin. Fişin iyice takıldığından emin olun. Her şey doğruysa, lamba arızalı olabilir ve değiştirilmelidir.

Cam ampul ne sıklıkta temizlenmeli?

Cihazın veriminde düşüş fark ettiğinizde cam ampulü temizleyin. Cam temizleyici ve yumuşak bir bez kullanın. Sert cisimlerden veya aşındırıcı ürünlerden kaçının.

Cihazı pompa olmadan kullanabilir miyim?

Hayır, cihaz asla su sirkülasyonu olmadan çalıştırılmamalıdır. Su, UVC lambasını soğutmaya yarar; kuru çalışma cihaza zarar verir.

Bu model için havuzun maksimum kapasitesi nedir?

Clear UVC11 için: balıksız havuz 15000 L'ye kadar, balıklı havuz 7500 L'ye kadar, koili havuz 3800 L'ye kadar.

Cihaz kışın kullanılabilir mi?

Hayır, cihaz +4°C altındaki sıcaklıklara maruz bırakılmamalıdır. Kışlama için temizleyin ve dondan korunan bir yerde saklayın.

Cihazın bakımı nasıl yapılır?

Düzenli olarak cam ampul temizliği yapın ve UVC lambasını yaklaşık her 8000 saatte bir değiştirin. Contaların ve bağlantıların durumunu kontrol edin.

Yedek parçalar nerede bulunur?

Orijinal EHEIM yedek parçaları, UVC lambası (ref. 4102010) gibi, yetkili bayilerde veya EHEIM müşteri hizmetlerinde mevcuttur.

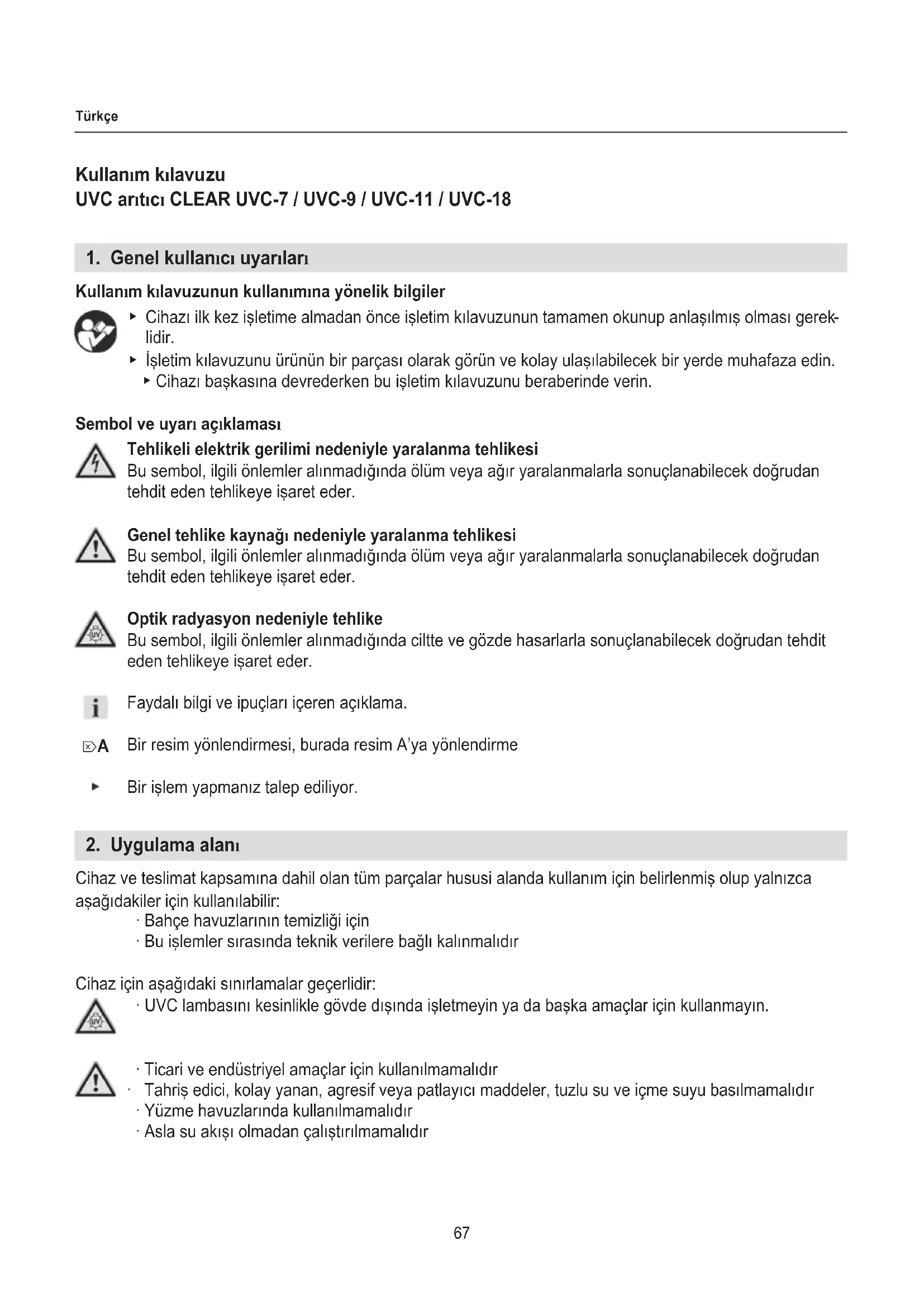

KULLANIM KILAVUZU Clear UVC11 EHEIM

tr İşletim kılavuzunun

1. Genel kullanıcı uyarıları

Kullanım kılavuzunun kullanımına yönelik bilgiler

• Cihazı ilk kez işletme almadan önce işletim kılavuzunun tamamen okunup anlaşılmış olması gereklidir.
• İşletim kılavuzunu ürünün bir parçası olarak görün ve kolay ulaşılabilecek bir yerde muhafaza edin.
  ▶ Cihazı başkasına devrederken bu işletim kılavuzunu beraberinde verin.

Sembol ve uyarı açıklaması

Tehlikeli elektrik gerilimi nedeniyle yaralanma tehlikesi

Bu sembol, ilgili önlemler alınmadığında ölüm veya ağır yaralanmalarla sonuçlanabilecek doğrudan tehdit eden tehlikeye işaret eder.

Genel tehlike kaynağı nedeniyle yaralanma tehlikesi

Bu sembol, ilgili önlemler alınmadığında ölüm veya ağır yaralanmalarla sonuçlanabilecek doğrudan tehdit eden tehlikeye işaret eder.

Optik radyasyon nedeniyle tehlike

Bu sembol, ilgili önlemler alınmadığında ciltte ve gözde hasarlarla sonuçlanabilecek doğrudan tehdit eden tehlikeye işaret eder.

i

Faydalı bilgi ve ipuçları içeren açıklama.

A

Bir resim yönlendirmesi, burada resim A'ya yönlendirme

▶

Bir işlem yapmanız talep ediliyor.

2. Uygulama alanı

Cihaz ve teslimat kapsamına dahil olan tüm parçalar hususi alanda kullanım için belirlenmiş olup yalnızca aşağıdaki kiler için kullanılabilir:

• Bahçe havuzlarının temizliği için
• Bu işlemler sırasında teknik verilere bağlı kalınmalıdır

Cihaz için aşağıdaki sınırlamalar geçerlidir:

- UVC lambasını kesinlikle gövde dışında işletmeyin ya da başka amaçlar için kullanmayın.

• Ticari ve endüstriyel amaçlar için kullanılmamalıdır
  Tahriş edici, kolay yanan, agresif veya patlayıcı maddeler, tuzlu su ve içme suyu basılmamalıdır
  · Yüzme havuzlarında kullanılmamalıdır
• Asla su akışı olmadan çalıştırılmamalıdır

3. Güvenlik uyarıları

Cihazın usulüne aykırı kullanılması veya amacına uygun bir şekilde kullanılmaması durumunda ya da güvenlik uyarılarının dikkate alınmaması halinde cihaz kişiler ve cisimler için tehlike arz edebilir.

• Cihaz ambalajının çocukların eline geçmesine izin vermeyin, aksi halde tehlikeye maruz kalabilirler (boğulma tehlikesi!).
• Bu cihaz, gözetlenmeleri veya cihazın güvenli kullanımı konusunda bilgilendirilmiş ve bundan kaynaklanabilecek tehlikeleri anlamı olmaları durumunda 8 yaşından itibaren çocuklarda ve fiziksel, sensörik veya mental becerileri ya da deneyim ve/veya bilgileri sınırlı olan kişiler tarafından kullanılabilir. Çocuklar cihaz ile oynamamalıdır. Temizlik ve kullanıcı bakımı, gözetim altında bulunmamaları halinde çocuklar tara-fından gerçekleştirilmemelidir.

Elektrik güvenliği

• Elektrik tesisatları uluslararası ve ulusal düzenleyici yönetmeliklerine uygun olmalıdır.
• Cihaz azami 30 mA'lik kaçak akımlı bir hatalı akım koruma tertibatı ile emniyete alınmış olmalıdır.
• Soru ve sorunlarımız için bir elektrik uzmanına başvurun.
• Cihazı tüm çalışmalardan önce elektrik şebekesinden ayırın.
• Cihazın elektrik verileri akım şebekesinin verilerine uygun olmalıdır. Bu veriler tip levhasında, ambalajda ve bu kılavuzda yer almaktadır.
• Uzatma kablosu ve akım dağıtıcılar açık alanda kullanmak için uygun olmalıdır (sıçrama korumalı).
• Cihazın suya olan güvenlik mesafesi VDE uyarınca en az 2 m olmalı+dır.
• Elektrik hatları H05RN-F3G0,75 işareti taşıyan lastik hortum hatlarından daha düşük bir kesite sahip olmamalıdır. Uzatma hatları DIN VDE 0620 talepleri için yeterli olmalıdır.

• Bu cihazın elektrik hattı değiştirilemez. Hattın hasar görmesi durumun da cihaz hurdaya ayrılmalıdır.

• Prizi ve elektrik fişini neme karşı koruyun. Elektrik kablosu ile, kablonun çevresinden akan suyun prize ulaşmasını önleyecek bir damlama döngüsünün oluşturulması önerilmektedir

• Cihazı yalnızca talimatlar doğrultusunda tesis edilmiş bir sigortalı prize bağlayın.

Güvenli işletim

• Kullanmaya başlamadan önce cihazın, özellikle elektrik kablosunun ve fişin hasarsız olduğundan emin olmak için bir gözle kontrol işlemi uygulayın.
• Düzgün çalışmaması veya hasarlı olması durumunda cihazı kullanma yın.
• Cihazı asla hasarlı bir elektrik kablosu ile kullanmayın.
• Tamir işleri yalnızca bir EHEIM servis noktası tarafından yapılabilir.
• Cihazı elektrik kablosundan tutup taşımayın ve elektrik şebekesinden ayırmak için daima fişinden çekin, kablodan veya cihazdan değil.
• Elektrik kablosunu sıcaklığa, yağa ve keskin kenarlıklara karşı koruyun. Kablo kanalsız olarak toprağın veya taşların altına döşenmiş olması durumunda bağlantı hattının üzerine basılmamalıdır.
• Yalnızca bu kılavuzda tarif edilen çalışmaları uygulayın.
• Cihazda asla teknik değişiklikler yapmayın.
• Cihaz için yalnızca orijinal yedek parçalar ve aksesuarlar kullanın.
• Cihazı yalnızca suyun içinde hiç kimse olmadığında çalıştırın!
  Cihazı, +4°C altında veya +35°C üzerindeki sıcaklıklara uzun süre maruz bırakmayın.
• Doğrudan güneş ışınınlı önleyin.
• UVC lambasını kesinlikle gövde dışında kullanmayın.
• Kesinlikle UVC lambasının ışığına bakmayın.

4. İşletime alma

Kullanım

UVC artıcı filtre ile (☒F) ya da filtre olmadan (☒E) işletmebilir.

UVC lambasının yerleştirilmesi

1. Birlikte teslim edilen UVC lambalarını havuz artıcıya yerleştirin.

(Bkz. Bölüm 6. Bakım – Lamba değişimi).

UVC articının sabit altlığa monte edilmesi (☒A)

Güvenli bir duruş için UVC arıtıcıyı sabit bir altlığa (örn. ahşap, metal plakalar) sabitleyebilirsiniz. Bunun için aşağıdaki işlemleri gerçekleştirin:

1. İlgili sabitleme deliklerini açın.
2. UVC arıtıcıyı ahşap ya da metal plakaya vidalayın.

UVC arıtıcıyı sabit altlık olmadan işletmek istiyorsanız UVC arıtıcının stabil olarak ayakları üzerinde durmasına dikkat edin.

UVC artıcının EHEIM akış filtresi LOOP'a monte edilmesi (☒B)

UVC artıcııyı LOOP akış filtresinin kullanım kılavuzunda açıklandığı gibi monte edin.

Pompa bağlantısı montajı

1. Bir testere ile bağlantı manşonunu hortumunuzun çapına uyarlayın (☒C).
2. Pompanın spiral hortumunu bağlantı manşonuna ② bağlayın.
3. Conta pulunu ③ atkı somununa ① (☒D) yerleştirin.
4. Atkı somunu ile bağlantı manşonunu, UVC arıtıcı gövdesindeki iki civata bağlantısından birine vidalayın.

Filtre bağlantısı/çıkış hortumu montajı

1. Bir testere ile bağlantı manşonunu hortumunuzun çapına uyarlayın (☒C).
2. Filtrenin spiral hortumunu ya da çıkış hortumunu bağlantı manşonu ② ile bağlayın.
3. Conta pulunu ③ atkı somununa ① (☒D) yerleştirin.
4. Atkı somunu ile bağlantı manşonunu, UVC arıtıcı gövdesindeki iki civata bağlantısından birine vidalayın.

Hortumların hortum kelepçeleriyle sabitlenmesini öneriyoruz.

5. Kullanım

UVC arıtıcının/pompanın çalıştırılması

Uyarı! Elektrik çarpması!

▶ UVC arıtıcıyı havuz kıyısına en az 2 m uzaklıkta kurun.

Dikkat! Maddi hasar.

▶ UVC arıtıcıyı su akışı olmadan işletmeyin. Su, UVC lambasının soğutulmasına hizmet eder.

1. UVC arıtıcıyı stabil bir zemine koyun, UVC arıtıcıyı sabit bir altlığa ya da LOOP akış filtresine monte edin.
2. İlgili hortum bağlantılarını monte edin.
3. Pompanın elektrik fişini prize takın. Dikkat: Pompa hemen çalışmaya başlar!
4. Elektrik fişini prize takın. Dikkat: UVC artıcı hemen işletme hazır hale gelir!

UVC lambası tekniğine uygun bir şekilde çalışırsa şeffaf bağlantı manşonları yanar.

UVC arıtıcının/pompanın kapatılması

1. İlgili elektrik fişini prizden çıkarın.

6. Bakım

Uyarı! Elektrik çarpması!

- Tüm bakım çalışmalarından önce elektrik fişini çıkarın.

Dikkat! Yaralanma tehlikesi.

Cam pistonlar ve UVC lambası kırılabilir ve cam kırılması durumunda kesik yaralanmaları meydana gelebilir.

- Cam pistonları ve UVC lambasını dikkatli bir şekilde kullanın.

Dikkat! Maddi hasar.

- Temizlik için sert nesneler veya agresif temizlik maddeleri kullanmayın.

Aşağıdaki bölümlerde, optimum ve sorunsuz bir işletim için gerekli olan bakım çalışmaları tarif edilmiştir. Düzenli bakım, kullanım ömrünü uzatır ve UVC arıtıcı işlevselliğinin uzun süre devam etmesini sağlar.

Cam piston temizliği

1. Elektrik fişini çekin.
2. Lamba yuvasının vidalarını sökün. Kilit açma tuşuna basın, lamba yuvasını saat yönü tersinde çevirip lamba yuvasını gövdeden (☒G) çekin.
3. Cam pistonu piyasada bulunan bir cam temizleyici ile temizleyin.
4. Lamba yuvasını ters sırada tekrar monte edin. Bunun için lamba yuvasının kilitleme burunlarını gövdedeki (☒L) ilgili delikler arasından itin.
5. Lamba yuvasını oturana kadar saat yönünde çevirin.,

Lamba değişimi

UVC gücü bundan sonra güçle azaldığından UVC lambasını en geç yakl. 8000 işletim saatinden sonra değiştirin. Bunun için aşağıdaki işlemleri gerçekleştirin:

1. Elektrik fişini çekin.
2. Lamba yuvasının vidalarını sökün. Kilit açma tuşuna basın, lamba yuvasını saat yönü tersinde çevirip lamba yuvasını gövdeden (☒G) çekin.
3. Emniyet civatasını (☒H) çıkarın.
4. Sıkıştırma civatasını çıkarın ve cam pistonu dikkatli bir şekilde lamba yuvasından çekin.
5. UVC lambasını ambalajdan çıkarın. UVC lambasını lamba soketine (☒I) takın.
6. UVC arıtıcıyı tekrar ters işlem sırasıyla monte edin. Bunun için cam pistonu dikkatli bir şekilde lamba yuvasına takın. Cam pistonun sızdırmazlık bileziğini ③ parmak uçlarınızla aşağı doğru cam piston ve lamba yuvası (☒J) arasındaki boşluğa itin.

Montaj sırasında sızdırmazlık bileziğinin ① takılı olmasına ve blokaj bileziğinin ② lamba yuvası burnunu kavramasına dikkat edin (☒J).

1. Sıkıştırma civatasını lamba yuvasının burnundaki dayanağa kadar çevirin (☒K).
2. Sıkıştırma civatasını emniyet civatası ile emniyete alın.
3. Lamba yuvasını ters sırada tekrar monte edin. Bunun için lamba yuvasının kilitleme burunlarını gövdedeki (☒L) ilgili delikler arasından itin.
4. Lamba yuvasını oturana kadar saat yönünde çevirin.,

7. Arızaların giderilmesi

Uyarı! Elektrik çarpması!

- Arızaları giderme çalışmasına başlamadan önce fişi prizden çıkarın.

Arıza Olası sebebi Çözüm
UVC lambası yanmıyor	Elektrik gerilimi yok	► Elektrik gerilimini kontrol edin► Besleme hattını kontrol edin
	Elektrik fişi takılı değil ► Elektrik fişini prize takın
	UVC lambası arızalı ► UVC lambasını değiştirin
Su temiz değil	Cam piston kirli	► Cam pistonu temizleyin
	UVC lambası artık performans göstermiyor	► UVC lambasını değiştirin

Diğer arızalarda lütfen EHEIM servisine başvurun.

8. İşletim dışı bırakma

Depolama ve kış aylarında kullanım dışı bırakma

1. Cihaz temizliği
2. Cihazı donma tehlikesi olmayan bir yerde depolayın.

Tasfiye

Cihazın tasfiye edilmesi gerektiğinide ilgili yasal talimatları dikkate alın.

Avrupa Birliği dahilinde elektrikli ve elektronik cihazların tasfiyesine yönelik bilgi:

Avrupa Birliği dahilinde elektrik ile çalışan cihazlar için tasfiye işlemi, elektronik eski cihazlara (WEEE) yönelik AB yönergesi temeline dayanan ulusal yönetmelikler tarafından bildirilmiştir. Buna göre cihaz belediye veya ev çöpü ile birlikte tasfiye edilmemelidir. Cihaz belediye toplama noktalarında veya geri dönüşüm yerlerinde ücretsiz olarak kabul edilmektedir. Ürün ambalajı geri dönüştürülebilir malzeme - lerden oluşmaktadır. Ambalajı çevreye uygun olarak tasfiye edin ve bir geri dönüşüm noktasına teslim edin.

9. Teknik veriler

Tip UVC-7 UVC-9 UVC-11	UVC-18
Nominal güç 9 W 11 W 14	W 18 W
Balıksız havuz 7000 | 1000	0 | 15000 | 20000 |
Balıklı havuz 3500 | 5000 |	7500 | 10000 |
Koi balıklı havuz – 2500 | 3800 | 5000 |
Ölçüler (U x G x D) 132 × 263 × 129 mm
Kablo uzunluğu 5 m
Su bağlantıları	1/2" - 3/4" - 1"
Malzeme sıcaklığı	4^ - 35^
Şebeke voltajı/frekans	220 – 240 V / 50 Hz

10. Yedek parçalar

Bkz. sayfa 89.

Poz.	GLOW UVC 7 W	GLOW UVC 9 W	GLOW UVC 11 W	GLOW UVC 18 W
1	4100010	4101010	4102010	4103010
