Tipo de produto	Mini-forno elétrico com função grelha
Marca	Severin
Modelo	PG 8137
Alimentação	220-240 V ~ 50/60 Hz
Potência	Aproximadamente 2000 W
Faixa de temperatura grelha	80 °C a 320 °C
Zona Boost (selagem)	330 °C a 500 °C
Temporizador	1 min a 23 h 59 min
Capacidade do reservatório de água	2,0 L máx
Termômetro de sonda	Incluído, ajustável para temperatura interna
Número de termômetros fornecidos	1 peça
Materiais	Aço inoxidável, vidro temperado, plástico
Limpeza das grelhas	Máquina de lavar louça ou água quente com detergente suave
Limpeza da resistência	Não imergir, limpar com pano úmido
Segurança	Desligamento automático após 5 min em modo de espera, interruptor de segurança
Uso externo	Sim, com disjuntor diferencial 30 mA
Peças de reposição disponíveis	Termômetro de sonda ZB 8126
Garantia	2 anos, defeitos de material e fabricação
País de fabricação	Alemanha

Perguntas frequentes - PG 8137 SEVERIN

Como usar a função Zona Boost?

Gire o comando rotativo até que o ícone Zona Boost acenda, selecione a temperatura entre 330 e 500 °C, depois coloque os alimentos na zona direita. Não feche a tampa durante o uso.

Qual é o volume máximo de água no reservatório?

O reservatório de água pode conter até 2,0 litros de água. Não ultrapasse a marcação Max.

Como limpar a resistência?

Desligue e deixe esfriar. Nunca mergulhe a resistência na água. Limpe-a com um pano macio ligeiramente úmido. A grelha, o reservatório e seus insertos podem ir à máquina de lavar louça.

O mini-forno pode ser usado externamente?

Sim, é projetado para uso externo, mas deve ser ligado através de um disjuntor diferencial de 30 mA máximo.

Como ajustar o temporizador?

Gire o comando até o ícone do temporizador, pressione para confirmar, depois ajuste as horas e minutos girando. Confirme. Bipes sonoros sinalizam o fim.

O que fazer se a grelha não aquecer?

Verifique se a caixa de derivação está corretamente instalada (interruptor de segurança). Certifique-se de que o reservatório de água está cheio e que o aparelho está ligado.

Pode-se usar carvão vegetal?

Não, nunca use carvão vegetal ou outro combustível. O aparelho funciona apenas com eletricidade.

Como usar o termômetro de sonda?

Conecte as sondas nas tomadas da caixa de derivação. Ajuste a temperatura interna desejada através do comando rotativo. Bipes soam quando a temperatura é atingida.

Qual é a garantia?

O fabricante oferece uma garantia de 2 anos contra defeitos de materiais e fabricação, a partir da data de compra.

Como montar o carrinho?

Siga os esquemas do manual: insira os pés no quadro, aperte os parafusos, monte as rodas e as prateleiras. Use uma chave de fenda Phillips.

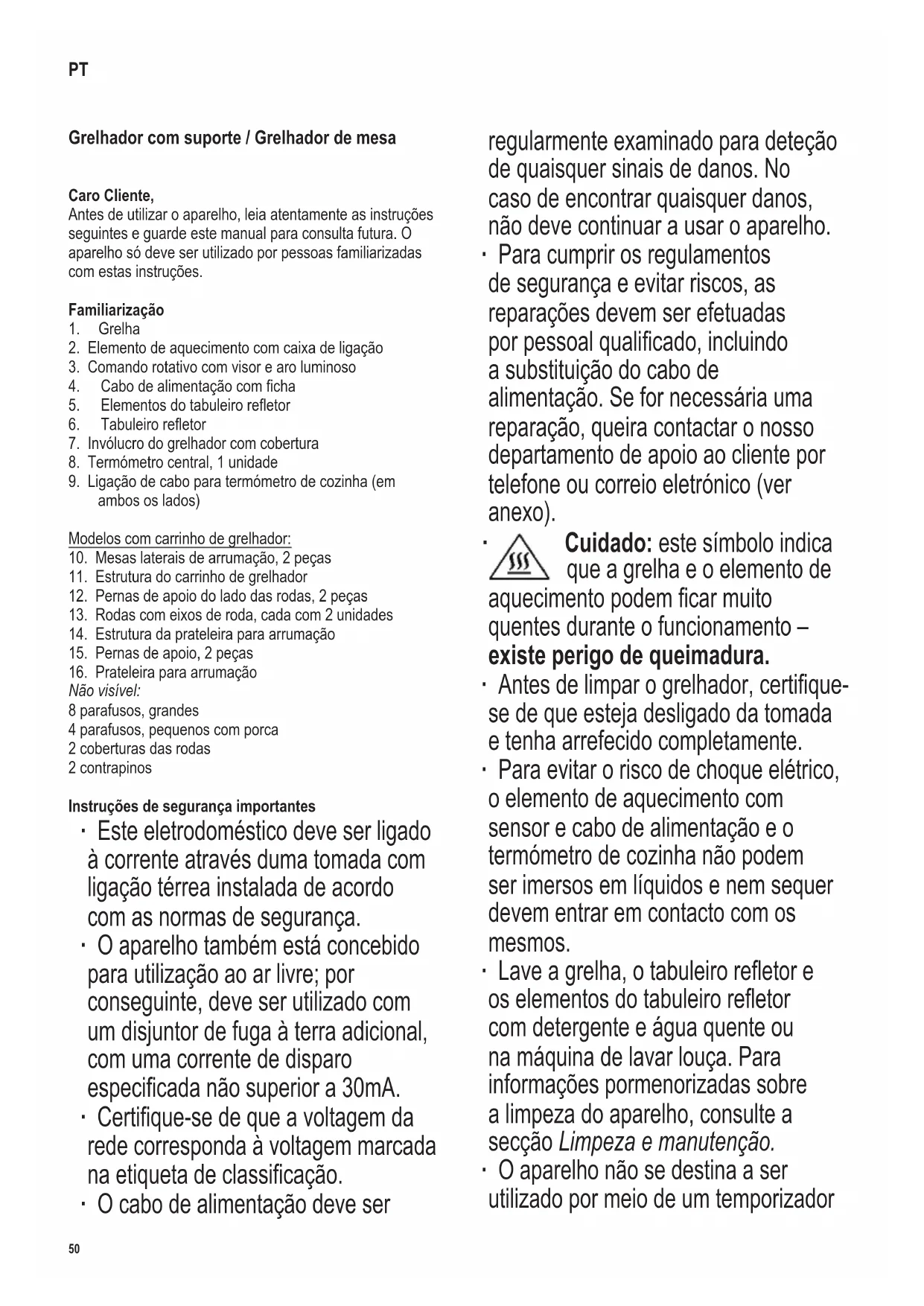

MANUAL DE UTILIZADOR PG 8137 SEVERIN

PT Manual de instruções

Antes de utilizar o aparelho, leia atentamente as instruções seguintes e guarde este manual para consulta futura. O aparelho só deve ser utilizado por pessoas familiarizadas com estas instruções.

Familiarização

1. Grelha
2. Elemento de aquecimento com caixa de ligação
3. Comando rotativo com visor e aro luminoso
4. Cabo de alimentação com ficha
5. Elementos do tabuleiro refletor
6. Tabuleiro refletor
7. Invólucro do grelhador com cobertura
8. Termómetro central, 1 unidade
9. Ligação de cabo para termómetro de cozinha (em ambos os lados)

Modelos com carrinho de grelhador:

1. Mesas laterais de arrumação, 2 peças
2. Estrutura do carrinho de grelhador
3. Pernas de apoio do lado das rodas, 2 peças
4. Rodas com eixos de roda, cada com 2 unidades
5. Estrutura da prateleira para arrumação
6. Pernas de apoio, 2 peças
7. Prateleira para arrumação

Não visível:

8 parafusos, grandes

4 parafusos, pequenos com porca

2 coberturas das rodas

2 contrapinos

Instruções de segurança importantes

• Este eletrodoméstico deve ser ligado à corrente através duma tomada com ligação térrea instalada de acordo com as normas de segurança.
• O aparelho também está concebido para utilização ao ar livre; por conseguinte, deve ser utilizado com um disjuntor de fuga à terra adicional, com uma corrente de disparo especificada não superior a 30mA.
• Certifique-se de que a voltagem da rede corresponda à voltagem marcada na etiqueta de classificação.
• O cabo de alimentação deve ser

regularmente examinado para deteção de quaisquer sinais de danos. No caso de encontrar quaisquer danos, não deve continuar a usar o aparelho.

- Para cumprir os regulamentos de segurança e evitar riscos, as reparações devem ser efetuadas por pessoal qualificado, incluindo a substituição do cabo de alimentação. Se for necessária uma reparação, queira contactar o nosso departamento de apoio ao cliente por telefone ou correio eletrónico (ver anexo).

Cuidado: este símbolo indica que a grelha e o elemento de aquecimento podem ficar muito quentes durante o funcionamento – existe perigo de queimadura.

• Antes de limpar o grelhador, certifique-se de que esteja desligado da tomada e tenha arrefecido completamente.
• Para evitar o risco de choque elétrico, o elemento de aquecimento com sensor e cabo de alimentação e o termómetro de cozinha não podem ser imersos em líquidos e nem sequer devem entrar em contacto com os mesmos.
• Lave a grelha, o tabuleiro refletor e os elementos do tabuleiro refletor com detergente e água quente ou na máquina de lavar louça. Para informações pormenorizadas sobre a limpeza do aparelho, consulte a secção Limpeza e manutenção.
• O aparelho não se destina a ser utilizado por meio de um temporizador

externo ou de um sistema de controlo remoto separado.

- Aviso! Em nenhuma circunstância use carvão ou qualquer outro combustível sólido ou líquido para fazer funcionar o grelhador.

- Cuidado: Não cubra a grelha com folha de alumínio, pratos de churrasco ou outros objetos, já que a acumulação de calor resultante poderia causar danos graves na grelha.

- Pode ser derramado um máximo de 2,0 l de água no tabuleiro refletor.

- Este aparelho destina-se a aplicações domésticas ou semelhantes, como:

- cozinhas para funcionários em lojas, escritórios e ambientes de trabalho semelhantes; - ambientes de trabalho agrícola; - utilização por clientes em hotéis, motéis e alojamentos similares; - ambientes do tipo “alojamento e pequeno-almoço”.

- Este aparelho pode ser utilizado por crianças (com pelo menos 8 anos de idade) e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou que careçam de experiência e conhecimento, desde que sejam supervisionadas ou recebam instruções sobre a utilização do aparelho e compreendam plenamente todos os perigos e precauções de segurança envolvidos.

- As crianças devem ser vigiadas para assegurar que não brinquem com o aparelho.

- Não deve permitir que as tarefas de limpeza e manutenção sejam efetuadas por crianças, a menos que estas sejam supervisionadas e tenham pelo menos 8 anos de idade.

- O aparelho e o seu cabo de alimentação elétrica devem estar sempre fora do alcance das crianças com menos de 8 anos de idade.

- Cuidado: mantenha quaisquer materiais de embalagem bem afastados das crianças; existe risco de asfixia.

- Sempre que utilizar o aparelho, examine meticulosamente o corpo principal, incluindo o cabo de alimentação elétrica e qualquer acessório aplicado, em busca de possíveis falhas. Se, por exemplo, o aparelho tiver caído sobre uma superfície dura ou o seu cabo de alimentação elétrica tiver sido puxado com força excessiva, não deve continuar a utilizá-lo: até mesmo os danos invisíveis podem ter efeitos adversos sobre a segurança de funcionamento do aparelho.

- Durante a utilização, o grelhador de churrasco deve ser colocado numa superfície nivelada, resistente ao calor e impermeável a salpicos e manchas. Ao grelhar alimentos com elevado teor de gordura ou humidade, os salpicos nem sempre são evitáveis.

- Não posicione o grelhador junto a uma parede ou um canto e certifique-se de que não são guardados materiais inflamáveis junto a ele.

- Lembre-se que os alimentos com elevado teor de gordura ou humidade podem tender a incendiar-se; por conseguinte, encha sempre o tabuleiro refletor com água antes da utilização. Não ligue o grelhador à corrente antes de encher o tabuleiro com água. A água ajuda a arrefecer o tabuleiro refletor, reduz a emissão de fumos e também facilita a limpeza.

- Mantenha atenção ao nível da água. Deve ser acrescentada água conforme a necessidade, assegurando sempre que não entre em contacto com o elemento de aquecimento. Cuidado: desligue o grelhador da tomada antes de acrescentar água.

- Antes de utilizar o grelhador, verifique sempre se o elemento de aquecimento está corretamente ajustado ao invólucro e ao tabuleiro refletor.

- Durante a utilização, o grelhador de churrasco deve estar permanentemente sob vigilância.

- Mantenha o cabo elétrico longe de qualquer parte aquecida do aparelho.

- Encaminhe o cabo elétrico por forma a que ninguém possa tropeçar nele.

- Retire sempre a ficha da tomada

- antes de encher com água;

- no final de cada utilização;

- no caso de mau funcionamento;

- antes de limpar o aparelho.

• A utilização de uma extensão elétrica ou de um enrolador causa uma perda de potência, possivelmente combinada com uma subsequente acumulação de calor no cabo. Por conseguinte, é necessário desenrolar completamente o cabo antes da utilização. Certifique-se de que o cabo esteja aprovado para utilização ao ar livre e para a potência especificada (ver a etiqueta de classificação).
• Não desloque o carrinho de grelhador empurrando a mesa lateral. Comece por retirar a mesa lateral e agarre sempre a estrutura.
• Não utilize o carrinho do grelhador para transportar objetos.
• Nunca mover o grelhador enquanto este estiver em funcionamento.
• Retirar a água após a sua utilização.
• Cuidado! Permitir sempre que o grelhador arrefeça completamente antes de o mover, limpar, cobrir ou armazenar.
• Cuidado! Quando o grelhador não estiver a ser utilizado, o elemento de aquecimento com caixa terminal deve ser removido do grelhador e armazenado em divisão interior seca.
• As restantes peças do grelhador não devem ser mantidas ao ar livre ou em locais abertos onde possam ser afetadas pelas condições meteorológicas.
• O grelhador apenas deve ser utilizado com o termómetro central fornecido ou com o SEVERIN art.º n.º ZB 8126.
• Declinamos qualquer responsabilidade se a avaria resultar de uso indevido, ou se não forem respeitadas as instruções.
• Este produto encontra-se em conformidade com todas as diretivas comunitárias referentes a rotulagem.

Antes da primeira utilização

• Retire quaisquer materiais de embalagem e autocolantes promocionais restantes.
• Lave a grelha, o tabuleiro refletor e os elementos do tabuleiro refletor com detergente e água quente; depois, enxugue-os meticulosamente.
• Monte o aparelho conforme descrito em Preparação da unidade.
• Deixe o grelhador aquecer durante cerca de 10 minutos na potência máxima sem alimentos (ver Zona de intensificação da grelhagem). Dessa forma, eliminará o cheiro habitualmente sentido quando se liga um grelhador pela primeira vez. Poderá ser emitido algum fumo; por esse motivo, deve assegurar ventilação adequada abrindo janelas ou portas de varandas; um exaustor também é adequado.

Montagem do grelhador:

• Monte o grelhador conforme mostrado nos esquemas:
• Coloque o tabuleiro refletor no invólucro do grelhador.
• Cuidado: encaixe os elementos do tabuleiro refletor por forma a que cada um cubra quatro saliências.
• Encaixe o elemento de aquecimento com caixa de ligação no tabuleiro refletor. O aparelho está equipado com um interruptor de segurança. A unidade só pode funcionar com a caixa de ligação devidamente instalada.
• Encaixe ambos os elementos da grelha por forma a que os respetivos pinos se ajustem às aberturas correspondentes no tabuleiro refletor.

Montagem do carrinho de grelhador

• Para modelos de grelhador com carrinho de grelhador, monte o carrinho conforme mostrado no esquema:
• Para a montagem, é necessária uma chave Phillips.
• Antes da montagem, verifique se todas as peças estão incluídas conforme enumeradas na secção Familiarização.

- Montagem:

- Pouse a estrutura do carrinho de grelhador no chão, virada ao contrário.

- Introduzir as quatro pernas na caixa e fixá-las com dois parafusos grandes, cada uma. As duas pernas com os orifícios adicionais para as rodas devem ser montadas juntas, num lado estreito do carrinho grelhador.

- Vire a estrutura com as pernas de apoio na vertical.

- Ajuste a estrutura plástica da prateleira para arrumação e fixe-a às quatro pernas de apoio com os parafusos e porcas correspondentes; depois, coloque a prateleira para arrumação.

- Empurrar os eixos das rodas através dos orifícios das pernas e encaixar as rodas. Fixar as rodas com um contrapino cada uma e prender na tampa de cobertura.

- Ajuste as mesas laterais às respetivas cavilhas.

- Certifique-se de que o carrinho de grelhador fique estável. Examine periodicamente os parafusos para verificar a firmeza das ligações.

- Coloque a grelha montada no topo.

Cuidado:

• Não exceda uma carga máxima de 3 kg nas mesas laterais e de 20 kg na prateleira para arrumação.
• Se tiver de deslocar o grelhador, retire a mesa do lado oposto às rodas e agarre a estrutura.

Preparação da unidade

• Monte o aparelho conforme descrito em Montagem do grelhador. Para modelos de grelhador com carrinho de grelhador, consulte Montagem do carrinho de grelhador.
• Encha o tabuleiro refletor com água até à marca Max (máximo de 2,0 l). Não verga água sobre o elemento de aquecimento ou o respetivo sensor.

Conselho!

Durante a grelhagem, deve acrescentar água ao tabuleiro refletor conforme necessário. Cuidado: desligue sempre o aparelho da tomada antes de acrescentar água.

• Ligue o aparelho à tomada.
- O aro luminoso ficará azul e a unidade estará pronta a utilizar.

Comando rotativo

O comando rotativo serve para selecionar as funções ou desligar (modo de suspensão).

Rodar:

Seleciona a Função/Temperatura/Temporizador.

Confirma a opção escolhida.

Pressionar – dois segundos:

1 vez: regressa ao modo de espera para alterar uma função

2 vezes: regressa ao modo de suspensão

Comando rotativo – aro luminoso

A unidade está em modo de suspensão.

Luz azul:

A unidade está em modo de espera.

Intermitente:

A grelha ainda não atingiu a temperatura selecionada. A unidade está a aquecer ou a arrefecer.

Constante:

Foi atingida a temperatura selecionada.

Cor de laranja:

Grelhar entre 80-320 °C

Vermelho:

Zona de intensificação a 330-500 °C

Temporizador

O temporizador é utilizado para monitorizar o tempo de grelhagem. Pode ser configurado para qualquer período desde 1 minuto a 23 horas e 59 minutos. Os sinais sonoros indicam que o tempo configurado se esgotou; o elemento de aquecimento continuará ligado.

- Rode o comando rotativo até Ⓛ se acender.

- Prima brevemente o comando rotativo e rode-o para selecionar as horas.

- Prima brevemente o comando rotativo e ajuste os minutos.

- Confirme o tempo configurado premindo brevemente o comando. Os dois pontos começarão a piscar; após decorrido o tempo, soarão sinais sonoros.

- Para regressar ao modo de espera, prima o comando rotativo por dois segundos.

- Alternativamente, ajuste o temporizador para 0:00 e prima brevemente o comando para regressar ao modo de espera.

- Se o aquecimento for desligado depois de configurado

o temporizador, o aparelho mudará para o modo de suspensão 5 minutos depois da última instrução, ou seja, o temporizador será desligado.

- Se o temporizador for configurado quando o aquecimento já estiver desligado, continuará a funcionar até terminar o período selecionado, momento em que a unidade mudará para o modo de suspensão.

Grelhar entre 80-320 °C

Para grelhar salsichas, aves, peixes, etc. Para terminar bifes ou mantê-los quentes.

Toda a superfície da grelha é aquecida.

• Rode o comando rotativo até se acender.
• Prima brevemente o comando rotativo e rode-o para selecionar a temperatura pretendida. Prima brevemente para confirmar.
• O aro começa a piscar com cor laranja e o aparelho está a aquecer.
• Uma vez atingida a temperatura selecionada, o aro ficará estável com cor laranja.
• Ponha a comida na superfície da grelha.
• Feche a tampa se assim quiser.

Grelhagem na “zona de intensificação” a 330-500 °C

Para dourar ou grelhar levemente bifes.

A zona de intensificação fica no lado direito; o lado esquerdo é aquecido a 320 °C.

• Rode o comando rotativo até se acender.
• Prima brevemente o comando rotativo e rode-o para selecionar a temperatura pretendida. Prima brevemente para confirmar.
• O aro começa a piscar com cor vermelha e o aparelho está a aquecer.
• Uma vez atingida a temperatura selecionada, o aro ficará estável com cor vermelha.
• Ponha a comida na zona de intensificação.

Nota:

Não feche a tampa durante a grelhagem na zona de intensificação. A função de zona de intensificação é automaticamente desativada quando a tampa está fechada.

- Para cozinhar subsequentemente, baixe a temperatura ou passe a comida para o lado esquerdo da superfície da grelha.

1 2 Srelhagem com o termómetro de cozinha

• Conteúdo da embalagem: 1 peça Encontram-se disponíveis mais termómetros centrais sob o art.º nº 8126.
• Cuidado: os termómetros de cozinha aquecem durante a utilização. Use proteção adequada; por exemplo, luvas de churrasco.

• Insira as fichas dos termómetros nas tomadas da parte inferior da caixa de ligação. Para evitar que o aparelho desligue, certifique-se de que a caixa não seja levantada e permaneça devidamente ligada.

• Seleccione a função e a temperatura de grelhagem pretendidas.

• Uma vez concluído o pré-aquecimento e quando o aro luminoso ficar estável, ponha a comida na grelha.
• Empurre as pontas dos termómetros até ao centro da comida.
• Utilize o comando rotativo para configurar a temperatura nuclear pretendida ☐u. Pima brevemente para confirmar.
• O visor mostra a respetiva temperatura nuclear no momento.
• Ao utilizar a cobertura durante a grelhagem, os cabos dos termómetros de cozinha devem ser encaminhados através das respetivas ligações em ambos os lados da cobertura (consulte o esquema 9).
• Uma vez atingida a temperatura nuclear pretendida num termómetro, soarão três sinais sonoros longos.
• Retire o termómetro respetivo e recolha a comida.

Nota:

A grelha mantém-se ligada mesmo depois de atingida a temperatura nuclear pretendida.

Modo de espera

• Para desligar o aquecimento e regressar ao modo de espera, prima o comando rotativo por dois segundos.
• Em alternativa, prima brevemente o comando, ajuste a temperatura para 00 e volte a premir brevemente o comando para regressar ao modo de espera.

Modo de suspensão

• Se o aquecimento for desligado, o aparelho mudará para o modo de suspensão 5 minutos depois da última instrução.
• Para desligar antes, prima o comando rotativo por dois segundos.

Depois da grelhagem

- Desligue sempre a unidade da tomada e deixe-a arrefecer após a grelhagem.

Limpeza e manutenção

• Certifique-se de que o grelhador seja minuciosamente limpo após o uso.
• Antes de limpar o grelhador, certifique-se de que esteja desligado da tomada e tenha arrefecido completamente.
• Não use espátulas metálicas nem produtos de limpeza abrasivos.
• Retire a grelha e lave-a na máquina de lavar louça ou com detergente e água quente. Para remover resíduos de comida persistentes, pode deixá-lo imerso em água por algum tempo.

• Retire o elemento de aquecimento. Para evitar o risco de choque elétrico, não limpe o elemento de aquecimento com água nem o mergulhe em água. A caixa de ligação com elemento de aquecimento pode ser limpa com um pano que não largue pelo ligeiramente humedecido.

• Retire o tabuleiro refletor e os respetivos elementos e lave-os na máquina de lavar louça ou com detergente e água quente. Para remover resíduos de comida persistentes, pode deixá-los imersos em água por algum tempo.

• As pontas dos termómetros de cozinha podem ser limpas com um pano humedecido.
• Todas as outras peças podem ser limpas com um pano molhado em água com sabão e devem ser completamente secas logo de seguida.

Conselho!

• Para ajudar a limpar a grelha, os elementos do tabuleiro refletor e o tabuleiro refletor, pode usar fermento em pó. Faça uma mistura de água com fermento em pó, esfregue a pasta obtida nas zonas afetadas e deixe-a atuar durante algum tempo. Limpe com uma esponja ou escova macia e depois enxague meticulosamente.
• Para resíduos difíceis de remover, pode começar por limpar a grelha queimando-os: aqueça o grelhador até aos 320 °C, feche a cobertura e aguarde alguns minutos.

Eliminação

Os aparelhos marcados com este símbolo devem ser eliminados separadamente dos resíduos domésticos, já que contêm materiais valiosos que podem ser reciclados. A eliminação

adequada protege o ambiente e a saúde humana. As suas autoridades locais ou o revendedor podem facultar-lhe informações sobre o assunto.

Garantia

Nas seguintes condições, os direitos de garantia obrigatórios perante o vendedor e eventuais garantias permanecem intactos. Caso necessite de usufruir da sua garantia, contacte o comerciante diretamente. Além disso, a SEVERIN concede uma garantia de 2 anos com efeito a partir da data da compra do produto. Neste período, resolveremos qualquer defeito de fabrico ou de material que prejudique significativamente o funcionamento do aparelho. Quaisquer outras reivindicações serão rejeitadas. Excluídos da garantia estão: Danos causados devido à não observância das instruções de uso, manuseio inadequado ou desgaste normal, bem como peças facilmente quebráveis, como, por exemplo, vidro, plástico ou lâmpadas. A garantia expira em caso de intervenção de agências não autorizadas pela SEVERIN. Se for necessária uma reparação, entre em contacto com o nosso atendimento ao cliente por telefone ou por e-mail. Os detalhes de contacto estão anexados a este manual.

Rua Dom Marcos da Cruz, 1281

4455-482 Perafita

Matosinhos

Tel.: [phone] / 739 / 740

Fax: [phone]

E-mail: [e-mail]

Singapore

Beste (S) Pte. Ltd.

Tagore Building
