Produkttyp	Elektrisk miniugn med grillfunktion
Märke	Severin
Modell	PG 8137
Strömförsörjning	220-240 V ~ 50/60 Hz
Effekt	Cirka 2000 W
Grilltemperaturområde	80 °C till 320 °C
Boost-zon (stekning)	330 °C till 500 °C
Timer	1 min till 23 tim 59 min
Vattenbehållarens kapacitet	2,0 L max
Termometer med sond	Ingår, justerbar för innertemperatur
Antal medföljande termometrar	1 st
Material	Rostfritt stål, härdat glas, plast
Rengöring av galler	Diskmaskin eller varmt vatten med milt rengöringsmedel
Rengöring av värmeelementet	Doppa inte, torka av med fuktig trasa
Säkerhet	Automatisk avstängning efter 5 min i standbyläge, säkerhetsbrytare
Utomhusanvändning	Ja, med jordfelsbrytare 30 mA
Reservdelar tillgängliga	Sondtermometer ZB 8126
Garanti	2 år, material- och tillverkningsfel
Tillverkningsland	Tyskland

Vanliga frågor - PG 8137 SEVERIN

Hur använder jag Boost-zon-funktionen?

Vrid vredet tills Boost-zon-ikonen lyser, välj temperaturen mellan 330 och 500 °C, placera sedan maten på den högra zonen. Stäng inte locket under användning.

Vad är maximal vattenvolym i behållaren?

Vattenbehållaren rymmer upp till 2,0 liter vatten. Överskrid inte Max-märket.

Hur rengör jag värmeelementet?

Koppla ur och låt svalna. Doppa aldrig värmeelementet i vatten. Rengör det med en mjuk, lätt fuktad trasa. Gallret, behållaren och dess insatser tål diskmaskin.

Kan miniugnen användas utomhus?

Ja, den är designad för utomhusbruk, men måste anslutas via en jordfelsbrytare på högst 30 mA.

Hur ställer jag in timern?

Vrid vredet till timerikonen, tryck för att bekräfta, ställ sedan in timmar och minuter genom att vrida. Bekräfta. Ljudsignaler anger när tiden är slut.

Vad gör jag om grillen inte värms?

Kontrollera att kopplingsboxen är korrekt installerad (säkerhetsbrytare). Se till att vattenbehållaren är fylld och att apparaten är ansluten.

Kan man använda träkol?

Nej, använd aldrig träkol eller annat bränsle. Apparaten fungerar endast på el.

Hur använder jag sondtermometern?

Anslut sonderna till uttagen på kopplingsboxen. Ställ in önskad innertemperatur med vredet. Signaler hörs när temperaturen uppnås.

Vad är garantin?

Tillverkaren ger en 2 års garanti mot material- och tillverkningsfel från inköpsdatum.

Hur monterar jag vagnen?

Följ scheman i bruksanvisningen: sätt in benen i ramen, fäst skruvarna, montera hjulen och hyllorna. Använd en stjärnskruvmejsel.

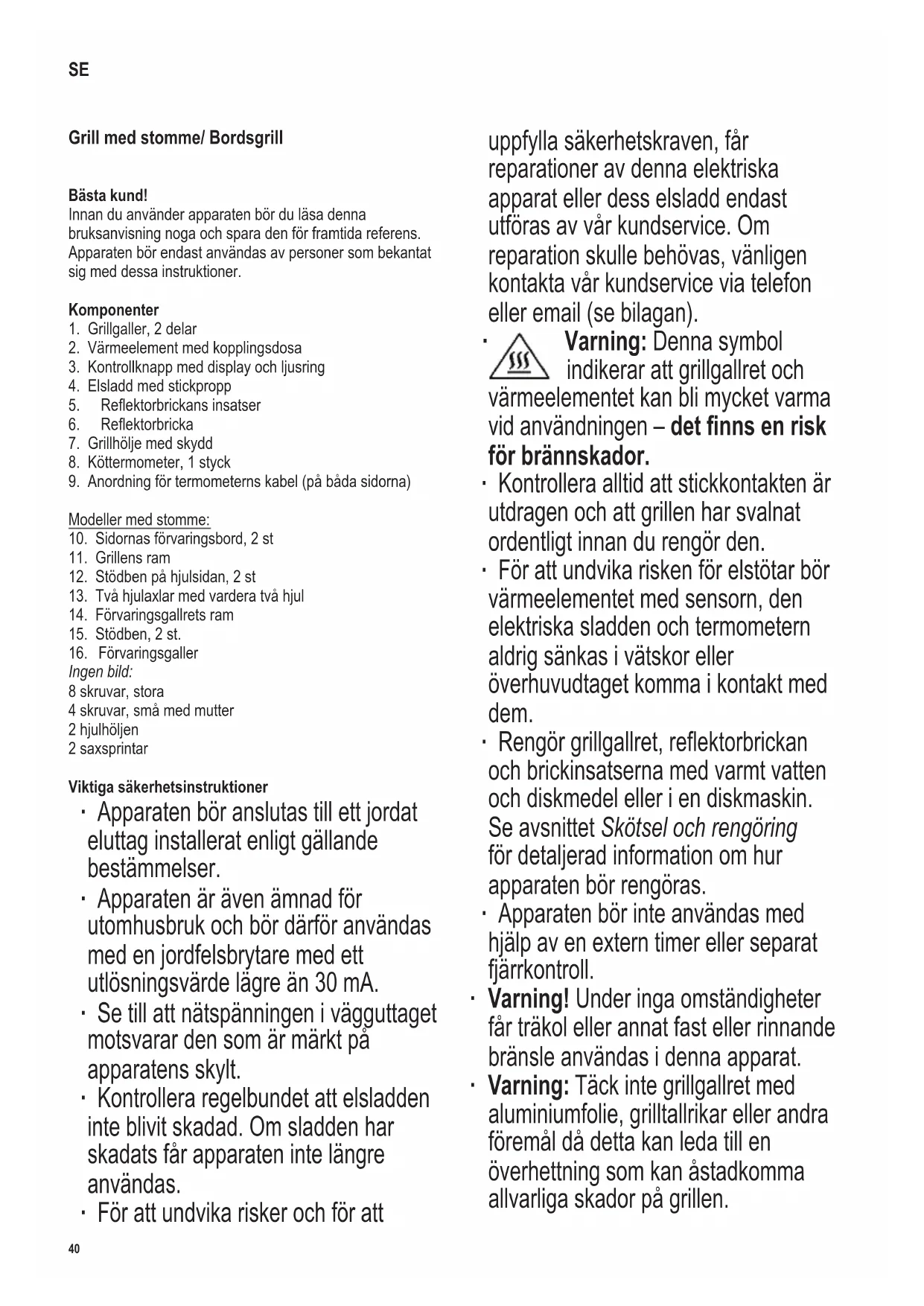

BRUKSANVISNING PG 8137 SEVERIN

Elektrisk grill med stativ / bordgrill

Kære kunde,

Luk ikke låget under grillning på Boost-zonen. Boost-zonefunktionen deaktiveres automatisk, när låget er lukket.

Innan du använder apparaten bör du läsa denna bruksanvisning noga och spara den för framtida referens. Apparaten bör endast användas av personer som bekantat sig med dessa instruktioner.

Komponenter

1. Grillgaller, 2 delar
2. Värmeelement med kopplingsdosa
3. Kontrollknapp med display och ljusring
4. Elsladd med stickpropp
5. Reflektorbrickans insatser
6. Reflektorbricka
7. Grillhölje med skydd
8. Köttermometer, 1 styck
9. Anordning för termometerns kabel (på båda sidorna)

Modeller med stomme:

1. Sidornas förvaringsbord, 2 st
2. Grillens ram
3. Stödben på hjulsidan, 2 st
4. Två hjulaxlar med vardera två hjul
5. Förvaringsgallrets ram
6. Stödben, 2 st.
7. Förvaringsgaller
   8 skruvar, stora
   4 skruvar, små med mutter
   2 hjulhöljen
   2 saxsprintar

Ingen bild:

Viktiga säkerhetsinstruktioner

• Apparaten bör anslutas till ett jordat eluttag installerat enligt gällande bestämmelser.
• Apparaten är även ämnad för utomhusbruk och bör därför användas med en jordfelsbrytare med ett utlösningsvärde lägre än 30 mA.
• Se till att nätspänningen i vägguttaget motsvarar den som är märkt på apparatens skylt.
• Kontrollera regelbundet att elsladden inte blivit skadad. Om sladden har skadats får apparaten inte längre användas.
• För att undvika risker och för att

uppfylla säkerhetskraven, får reparationer av denna elektriska apparat eller dess elsladd endast utföras av vår kundservice. Om reparation skulle behövas, vänligen kontakta vår kundservice via telefon eller email (se bilagan).

Varning: Denna symbol indikerar att grillgallret och värmeelementet kan bli mycket varma vid användningen – det finns en risk för brännskador.

- Kontrollera alltid att stickkontakten är utdragen och att grillen har svalnat ordentligt innan du rengör den.

- För att undvika risken för elstötar bör värmeelementet med sensorn, den elektriska sladden och termometern aldrig sänkas i vätskor eller överhuvudtaget komma i kontakt med dem.

- Rengör grillgallret, reflektorbrickan och brickinsatserna med varmt vatten och diskmedel eller i en diskmaskin. Se avsnittet Skötsel och rengöring för detaljerad information om hur apparaten bör rengöras.

- Apparaten bör inte användas med hjälp av en extern timer eller separat fjärrkontroll.

- Varning! Under inga omständigheter får träkol eller annat fast eller rinnande bränsle användas i denna apparat.

- Varning: Täck inte grillgallret med aluminiumfolie, grilltallrikar eller andra föremål då detta kan leda till en överhettning som kan åstadkomma allvarliga skador på grillen.

• På reflektorbrickan kan du hälla max 2,0 l vatten.
• Apparaten är avsedd för hemmabruk eller liknande användning, såsom
• i personalkök, kontor och andra kommersiella miljöer,
• i företag inom jordbrukssektorn,
• för gäster i hotell, motell och liknande inkvarteringsställen,
• för gäster i bed-and-breakfast hus.

- Denna apparat kan användas av barn (minst 8 år gamla) och av personer som har minskad fysisk rörelseförmåga, reducerat sinnes- eller mentaltillständ, eller som har bristfällig erfarenhet och kunskap, förutsatt att dessa personer är under uppsyn eller har fått tillräckliga instruktioner beträffande apparatens användning och vet vilka risker och säkerhetsåtgärder som användningen innefattar.

- Barn bör inte tillåtas leka med apparaten.

- Barn bör inte tillåtas rengöra eller göra service på apparaten ifall de inte är övervakade och minst 8 år gamla.

- Apparaten och dess elsladd bör hållas utom räckhåll för barn under 8 år.

- Varning: Håll barn på avständ från apparatens förpackningsmaterial eftersom fara eventuellt kan uppstå. Det finns t.ex. risk för kvävning.

- Kontrollera noga om det märks några fel på huvudenheten och dess tilläggsutrustning innan apparaten används. Om apparaten t ex har tappats på en hård yta får den inte längre användas: t o m osynliga skador kan försämra apparatens driftsäkerhet.

- Under användningen bör grillen placeras på en värmebeständig yta, som tål stänk och fläckar. När man tillreder mat som innehåller mycket fett eller vätska kan man ibland inte undvika stänk.

- Placera inte grillen nära en vägg eller i en vrå och se till att det inte finns lättantändliga material i närheten.

• Kom ihåg att livsmedel som innehåller mycket fett eller vätska lätt kan antändas; fyll därför alltid reflektorbrickan med vatten före användning. Anslut inte grillen till elnätet förrän reflektorbrickan har fyllts med vatten. Vattnet hjälper till att kyla ner brickan, minskar eventuellt os och underlättar rengöringen.
• Håll vattennivån under kontroll. Fyll på mer vatten i god tid och var noggrann så att vattnet inte kommer i kontakt med värmeelementet. Varning: Koppla alltid grillen från eluttaget innan du fyller på vatten.
• Innan grillen används bör ni kontrollera att värmeelementet är korrekt installerat i reflektorbrickan och höljet.
• Grillen bör alltid användas under övervakning.
• Se till att elsladden inte kommer i kontakt med apparatens heta ytor.
• Kontrollera elsladdens läge så att ingen kan snava över den.
• Dra alltid stickproppen ur vägguttaget
• innan du fyller reflektorbrickan med vatten,
• efter användning,
• om apparaten krånglar,
• innan du rengör apparaten.
• Användning av förlängningskabel eller sladdvinda förorsakar ett spänningsfall och eventuellt även en upphettning inuti kabeln. Det är därför viktigt att rulla ut kabeln fullständigt innan apparaten kopplas på. Kontrollera att förlängningskabeln är godkänd för utomhusbruk och för effekten som specificerats (se märkskylten).
• Tryck inte mot sidoborden för att flytta grillen. Ta alltid bort sidobordet först och ta tag i grillens stomme.
• Använd inte grillens stomme för att transportera saker.
• Flytta aldrig grillen medan den används.
• Ta bort vattnet efter användning.
• Observera! Låt alltid grillen svalna helt och hålllet innan du flyttar, rengör, övertäcker eller förvarar den.
• Observera! När grillen inte används måste värmeelementet med anslutningskopplingsdosan tas bort från grillen och förvaras torrt.
• De andra delarna av grillen får inte förvaras utomhus eller på öppna platser där de kan påverkas av vädret.
• Grillen får bara användas med den medlevererade köttermometern eller SEVERIN-artikelnr ZB 8126.
• Inget ansvar godtas om skada uppkommer till följd av felaktig användning, eller om dessa instruktioner inte följts.
• Denna produkt uppfyller de krav som är gällande för CE-märkning.

Innan grillen används första gången

• Avlägsna apparatens förpackningsmaterial och klistermärken.
• Rengör grillgallret, reflektorbrickan och brickinsatserna med varmt vatten och diskmedel; torka dem torra efteråt.
• Montera ihop apparaten enligt beskrivningen i Förberedning av enheten.
• Låt grillen värmas upp ca 10 minuter vid maximal effekt utan mat (se Grillning "Boost-zone"). Detta kommer att ta bort lukten som ofta uppstår när man först sätter igång grillen. Litet rök kan uppstå; vädra därför ordentligt genom att öppna fönster eller balkongdörrar; en köksfläkt kan också fungera.

• Montera ihop grillen enligt bilderna:
• Placera reflektorbrickan i grillens hölje.
• Varning: Montera brickans insatser så att varje insats täcker fyra utbuktningar.
• Placera värmeelementet med kopplingsdosan på reflektorbrickan. Apparaten är utrustad med en säkerhetsanordning. Enheten kan endast användas med kopplingsdosan ordentligt installerad.
• Montera grillgallrets element så att gallrets utstående delar passas in i motsvarande öppningar i reflektorbrickan.

Grillstommens montering

• Grillmodeller med stomme monteras enligt bilden.
• För monteringen behöver du en stjärnskruvmejsel.
• Innan du påbörjar monteringen bör du kontrollera att alla delar är kompletta enligt listan i avsnittet Komponenter.

- Montering: - Placera grillstommens ram upp och ner på golvet. - Sätt i de fyra stödbenen i höljet och fäst med två skruvar i varje ben. De båda stödbenen med de extra hålen för hjulen måste monteras tillsammans på en av grillvagnens smala sidor.

- Vänd på ramen med stödbenen i upprätt position.

- Montera förvaringsgallrets plastram och fäst den på alla fyra stödbenen med respektive skruvar och muttrar; montera därefter förvaringsgallret.

- För in hjulaxlarna genom hålen i stödbenen och sätt på hjulen. Lås hjulen med varsitt låsstift och tryck fast skyddslocken.

- Montera sidoborden på de avsedda metallpinnarna.

- Se till att grillen med dess stomme står stadigt. Kontrollera regelbundet om skruvarna är ordentligt åtdragna.

- Placera den monterade grillen ovanpå.

Varning:

• Overskrid inte den maximala vikten 3 kg på sidoborden och 20 kg på förvaringsgallret.
• Om du måste flytta grillen tar du bort bordet på hjulens motsatta sida och tar tag i stommen.

Förberedning av enheten

- Montera apparaten enligt beskrivningen i Montering av grillen. För grillmodeller med stomme, se avsnittet Grillstommens montering.

- Fyll reflektorbrickan med vatten till Max-markeringen (max 2,0 l). Häll inte vatten på värmeelementet eller dess sensor.

Tips!

Under grillningen bör vattnet i reflektorbrickan fyllas på med jämna mellanrum. Varning: Dra alltid stickproppen ur uttaget innan du fyller på mera vatten.

• Anslut enheten till eluttaget.
• Ljusringen lyser blått, enheten är klar för användning.

Kontrollknapp

Vridknappen används för att välja funktioner eller för att stänga av (Sleep mode).

Vrid:

Välj Funktion/Temperatur/Timerinställning.

Tryck - kort:

Bekräfta valet.

Tryck – två sekunder:

1 x: returnera till Stand-by läge för att byta funktion

2 x: returnera till Sleep mode

Kontrollknapp - Ijusring

Ljusringen indikerar den aktuella inställningen:

Inget ljus:

Enheten är avstängd (Sleep mode).

Blått ljus:

Enheten är i stand-by.

Blinkande:

Grillgallret har inte ännu uppnått vald temperatur. Enheten värms upp eller svalnar.

Konstant:

Den valda temperaturen har uppnåtts.

Orange:

Grilla 80-320 °C

Rött:

Boost-zone 330-500 °C

Timer

Timern används för att kontrollera grillningstiden. Den kan ställas in från 1 minut till 23 h 59 min. Pipsignaler indikerar att tiden har nätt sitt slut; värmeelementet förblir påkopplat.

- Vrid kontrollknappen tills Ⓛ börjar lysa.

- Tryck kort på knappen och vrid för att välja timmarna.

- Tryck kort på knappen och ställ in minuterna.

- Bekräfta tidsinställningen genom att kort trycka på knappen. Kolonet börjar blinka, när tiden nätt sitt slut hörs pipsignaler.

- För att återgå till stand-by läge trycker du på kontrollknappen i två sekunder.

- Alternativt kan du ställa in timern på 0:00 och trycka på kontrollknappen kort för att återgå till stand-by läge.

- Om värmen stängs av efter det att timern ställts in kommer apparaten att ändra till 'Sleep mode' 5 minuter

efter senaste knapptryck dvs timern stängs av.

- Om timern ställs in med värmen avstängd kommer timern att vara på tills den förinställda tiden går ut och enheten återgår till 'Sleep mode'.

Grilla 80-320 °C

För grillning av korv, broiler, fisk etc. För att färdigställa köttbiffar eller hålla dem varma.

Hela grillytan värms upp.

• Vrid på kontrollknappen tills yser.
• Tryck på kontrollknappen kort och vrid för att välja önskad temperatur. Tryck kort för att bekräfta.
• Ringen börjar blinka orange och apparaten värms upp.
• När den valda temperaturen uppnåtts lyser ringen konstant orange.
• Placera maten på grillytan.
• Stäng locket vid behov.

Grillning 'Boost-zone' 330-500 °C

For bryning och lätt grillning av kött.

Boost-zonen ligger till höger; vänster sida värms upp till 320 °C.

• Vrid kontrollknappen tills bønjar lysa.
• Tryck på kontrollknappen kort och vrid för att välja önskad temperatur. Tryck kort för att bekräfta.
• Ringen börjar blinka rött och apparaten värms upp.
• När den valda temperaturen uppnåtts lyser ringen konstant rött.
• Placera maten på boost-zonytan.

Notera:

Stäng inte grillens lock under boost-zone grillning. Boost-zone funktionen avaktiveras automatiskt då locket stängs.

- För att fortsätta tillagningen, minska på temperaturen eller flytta maten till grillytan på vänster sida.

1 2 Grilling med termometer

• Leveransomfattning: 1 styck Ytterligare köttermometrar är tillgängliga under artikelnummer 8126.
• Varning: Termometrarna blir varma vid användningen. Var försiktig och använd t ex grillhandskar.
• Anslut termometrarnas stickproppar till uttagen nere till vänster om kopplingsdosan 1. För att undvika att apparaten stängs av bör du se till att dosan inte lyfts upp och att den förblir ordentligt ansluten.
• Välj önskad grillfunktion och temperatur.
• När förvärmningen är klar och ringen lyser konstant lägger du maten på grillytan.
• Tryck in termometrarnas toppar till mitten av maten.
• Använd kontrollknappen för att ställa in den önskade temperaturen eller . 72ck kort för att bekräfta.

• Displayen visar den aktuella temperaturen för respektive termometer.

• När lockets stängs under grillningen bör termometerns kablar ledas genom kabelanordningen på endera sidan av locket (se bild 9).

• När den förinställda temperaturen nås på en termometer hörs tre långa pipsignaler.
• Ta bort termometern och den färdiga maten.

Notera:

Grillytan är påkopplad även efter det att den förinställda temperaturen inuti maten har uppnåtts.

Stand-by läge

• För att stänga av värmen och återgå till Stand-by läge trycker du på kontrollknappen i två sekunder.
• Alternativt trycker du kort på kontrollknappen, ställer temperaturen till 00 och trycker kort igen för att återgå till Stand-by läge.

Sleep mode

• Om du stänger av värmen kommer apparaten att stängas av (Sleep mode) 5 minuter efter senaste knapptrycket.
• För att stänga av apparaten tidigare trycker du på kontrollknappen i två sekunder.

After grillning

- Dra alltid stickproppen ur eluttaget och låt apparaten svalna efter grillningen.

Skötsel och rengöring

• Rengör grillen noggrant efter användning.
• Kontrollera alltid att stickproppen är utdragen och att grillen har svalnat ordentligt innan du rengör den.
• Använd aldrig stålull eller slipande rengöringsmedel som kan repa ytorna.
• Avlägsna grillgallret och rengör det i en diskmaskin eller med varmt vatten och diskmedel. Blötlägg gallret en stund för att avlägsna fastbrända matrester.
• Avlägsna värmeelementet. Undvik risken för elektrisk stöt genom att inte tvätta värmeelementet med vatten eller sänka ner det i vatten. Värmeelementet med kopplingsdosan kan torkas av med en lätt fuktad luddfri duk.
• Ta bort reflektorbrickans insatser och själva brickan och rengör dem i en diskmaskin eller med varmt vatten och diskmedel. Blötlägg dem en stund för att avlägsna fastbrända matrester.
• Termometrarnas toppar kan torkas av med en fuktad duk.
• Rengör de övriga delarna med en duk som fuktats i vatten och diskmedel och torka dem därefter helt torra.

Tips!

- Du kan använda bakpulver för att rengöra grillgallret, reflektorinsatserna och -brickan. Blanda en pasta av vatten och bakpulver, stryk pastan på delarna som bör rengöras och låt den verka en stund. Rengör med en mjuk borste/svamp och skölj noga.

- För att få bort matrester som är svåra att avlägsna kan du först rengöra gallret genom att hetta upp det: värm grillen till 320 °C, stäng grillhöljet med skydd och vänta flera minuter.

Avfallshantering

Enheter märkta med denna symbol måste kasseras separat från hushållsavfallet, eftersom de innehåller värdefulla material som kan återvinnas. Korrekt avfallshantering skyddar

miljön och människors hälsa. Din lokala myndighet eller återförsäljare kan ge information i ärendet.

Garanti i Sverige och Finland

För material- och tillverkningsfel gäller 2 års garanti räknat från inköpsdagen mot uppvisande av specificerat inköpskvitto i överensstämmelse med de allmänna garantivillkoren. Denna garanti inverkar inte på dina lagstadgade rättigheter eller dina lagenliga rättigheter enligt den nationella konsumentskyddslagstiftningen. Ifall apparaten används felaktigt, eller vårdslöst, ansvarar den som använder apparaten för eventuella material- och personskador.

Tillverkas för: Severin Elektrogeräte GmbH, Tyskland.

Centrala kundtjänstplatser

Keskushuollot

Servisné stredisko
