RJS980 - Serra elétrica RYOBI - Manual de utilização gratuito

Tipo de produto	Serra tico-tico
Marca	RYOBI
Modelo	RJS980
Uso previsto	Corte de madeira, plástico, gesso e metal
Alimentação	Rede elétrica
Velocidade variável	Sim (botão de controle)
Movimento pendular	Ajustável (dispositivo de ajuste)
Troca de lâmina	Sem ferramenta (extrator de fixação)
Soprador integrado	Sim (interruptor do soprador)
Conexão aspirador	Sim (bocal de aspiração)
Proteção contra partida acidental	Botão de trava
Cabo isolado	Sim (superfície de pegada isolada)
Dupla isolação	Sim (Classe II)
Garantia	24 meses (extensível online)
Normas de conformidade	CE, Eurásia, Ucraniana
Manutenção	Limpeza com pincel ou aspiração; não usar ar comprimido
Lâmina inclusa	Sim
Chave Allen inclusa	Sim
Sistema de acompanhamento de linha	Sim (elemento de acompanhamento de linha)
Proteção da lâmina	Sim

Perguntas frequentes - RJS980 RYOBI

Como trocar a lâmina da serra tico-tico RJS980?

Para trocar a lâmina, use o extrator de fixação da lâmina. Certifique-se de que a ferramenta está desconectada. Use luvas, pois as lâminas são afiadas e quentes após o uso. Insira a nova lâmina e trave-a com o extrator.

Como ajustar a velocidade de corte?

A velocidade é ajustada usando o botão de controle de velocidade. Gire-o para aumentar ou diminuir a velocidade. Use uma velocidade mais baixa para materiais duros e mais alta para materiais macios.

Quais materiais podem ser cortados com esta serra?

A serra tico-tico RJS980 foi projetada para cortar madeira, plástico, gesso e metal, desde que sejam usadas lâminas adequadas. Consulte a tabela de especificações para as profundidades máximas de corte.

Como limpar a serra após o uso?

Desconecte a serra. Use um pincel ou sistema de aspiração para remover poeira e serragem. Nunca use ar comprimido, pois isso pode projetar partículas e causar lesões oculares. Evite solventes nas peças de plástico.

O que fazer se a serra superaquecer?

Se a serra superaquecer em baixa velocidade, deixe-a esfriar girando em vazio na velocidade máxima por alguns minutos. Evite usá-la em baixa velocidade por períodos prolongados.

Qual é a duração da garantia?

A garantia é de 24 meses a partir da data de compra. Você pode estendê-la gratuitamente registrando sua ferramenta no site www.ryobitools.eu dentro de 30 dias após a compra.

Posso usar a serra em metal?

Sim, desde que use uma lâmina adequada para metal. Respeite as profundidades de corte indicadas nas especificações. Use equipamento de proteção adequado.

Como usar o soprador integrado?

O soprador é ativado pelo interruptor do soprador. Ele afasta a serragem da linha de corte para melhor visibilidade. Você pode ativá-lo ou desativá-lo conforme necessário.

Quais acessórios são recomendados para esta serra?

Use lâminas de reposição originais RYOBI adequadas ao material a ser cortado. Um aspirador pode ser conectado ao bocal de aspiração para coleta de poeira. Uma chave Allen é fornecida para a troca da lâmina.

Como evitar riscos de choque elétrico?

Sempre segure a serra pelos cabos isolados. Não corte em áreas onde cabos elétricos possam estar escondidos. Verifique se o cabo de alimentação não está danificado. Sempre desconecte a ferramenta antes de qualquer manutenção.

MANUAL DE UTILIZADOR RJS980 RYOBI

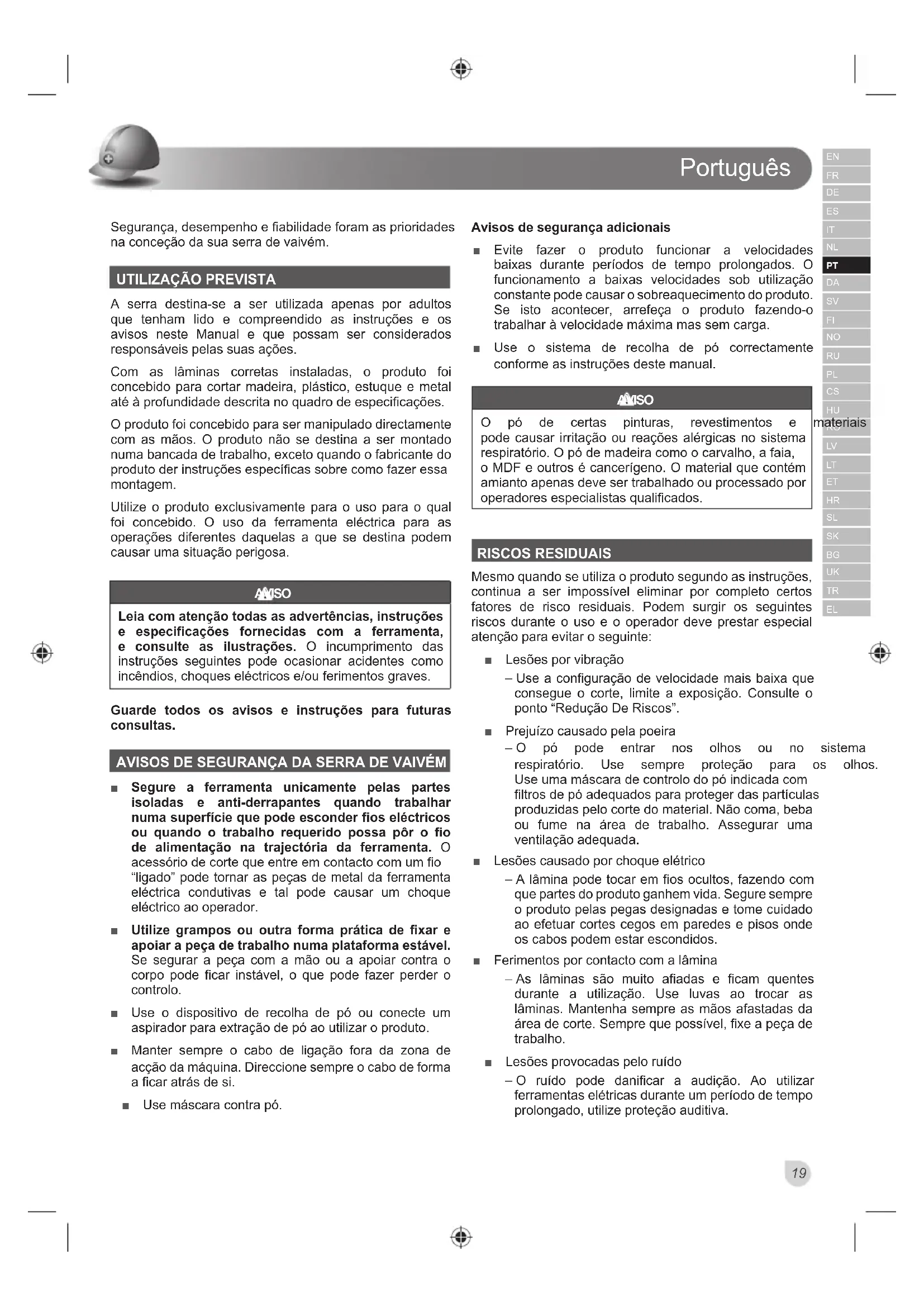

Segurança, desempenho e fiabilidade foram as prioridades na conceção da sua serra de vaivém.

UTILIZAÇÃO PREVISTA

A serra destina-se a ser utilizada apenas por adultos que tenham lido e compreendido as instruções e os avisos neste Manual e que possam ser considerados responsáveis pelas suas ações.

Com as lâminas corretas instaladas, o produto foi concebido para cortar madeira, plástico, estuque e metal até à profundidade descrita no quadro de especificações.

O produto foi concebido para ser manipulado directamente com as mãos. O produto não se destina a ser montado numa bancada de trabalho, exceto quando o fabricante do produto der instruções específicas sobre como fazer essa montagem.

Utilize o produto exclusivamente para o uso para o qual foi concebido. O uso da ferramenta eléctrica para as operações diferentes daquelas a que se destina podem causar uma situação perigosa.

AMISO

Leia com atenção todas as advertências, instruções e especificações fornecidas com a ferramenta, e consulte as ilustrações. O incumprimento das instruções seguintes pode ocasionar acidentes como incêndios, choques eléctricos e/ou ferimentos graves.

Guarde todos os avisos e instruções para futuras consultas.

AVISOS DE SEGURANÇA DA SERRA DE VAIVÉM

• Segure a ferramenta unicamente pelas partes isoladas e anti-derrapantes quando trabalhar numa superfície que pode esconder fios eléctricos ou quando o trabalho requerido possa pôr o fio de alimentação na trajectória da ferramenta. O acessório de corte que entre em contacto com um fio "ligado" pode tornar as peças de metal da ferramenta eléctrica condutivas e tal pode causar um choque eléctrico ao operador.
• Utilize grampos ou outra forma prática de fixar e apoiar a peça de trabalho numa plataforma estável. Se segurar a peça com a mão ou a apoiar contra o corpo pode ficar instável, o que pode fazer perder o controlo.
  ■ Use o dispositivo de recolha de pó ou conecte um aspirador para extração de pó ao utilizar o produto.
  ■ Manter sempre o cabo de ligação fora da zona de acção da máquina. Direccione sempre o cabo de forma a ficar atrás de si.
  ■ Use máscara contra pó.

Avisos de segurança adicionais

• Evite fazer o produto funcionar a velocidades baixas durante períodos de tempo prolongados. O funcionamento a baixas velocidades sob utilização constante pode causar o sobreaquecimento do produto. Se isto acontecer, arrefeça o produto fazendo-o trabalhar à velocidade máxima mas sem carga.
  ■ Use o sistema de recolha de pó correctamente conforme as instruções deste manual.

AMISO

O pó de certas pinturas, revestimentos e pode causar irritação ou reações alérgicas no sistema respiratório. O pó de madeira como o carvalho, a faia, o MDF e outros é cancerígeno. O material que contém amianto apenas deve ser trabalhado ou processado por operadores especialistas qualificados.

materiais

RISCOS RESIDUAIS

Mesmo quando se utiliza o produto segundo as instruções, continua a ser impossível eliminar por completo certos fatores de risco residuais. Podem surgir os seguintes riscos durante o uso e o operador deve prestar especial atenção para evitar o seguinte:

■ Lesões por vibração

- Use a configuração de velocidade mais baixa que consegue o corte, limite a exposição. Consulte o ponto "Redução De Riscos".

■ Prejuízo causado pela poeira

- O pó pode entrar nos olhos ou no sistema respiratório. Use sempre proteção para os olhos. Use uma máscara de controlo do pó indicada com filtros de pó adequados para proteger das partículas produzidas pelo corte do material. Não coma, beba ou fume na área de trabalho. Assegurar uma ventilação adequada.

■ Lesões causado por choque elétrico

- A lâmina pode tocar em fios ocultos, fazendo com que partes do produto ganhem vida. Segure sempre o produto pelas pegas designadas e tome cuidado ao efetuar cortes cegos em paredes e pisos onde os cabos podem estar escondidos.

■ Ferimentos por contacto com a lâmina

- As lâminas são muito afiadas e ficam quentes durante a utilização. Use luvas ao trocar as lâminas. Mantenha sempre as mãos afastadas da área de corte. Sempre que possível, fixe a peça de trabalho.

■ Lesões provocadas pelo ruído

- O ruído pode danificar a audição. Ao utilizar ferramentas elétricas durante um período de tempo prolongado, utilize proteção auditiva.

REDUÇÃO DO RISCO

Informou-se que as vibrações das ferramentas manuais podem contribuir para uma doença chamada síndrome de Raynaud em certos indivíduos. Os sintomas podem incluir formigueiro, entorpecimento e empalidecimento dos dedos, habitualmente visível aquando da exposição ao frio. Estima-se que os factores hereditários, exposição ao frio e humidade, dieta, tabagismo e práticas de trabalho contribuem todos para o desenvolvimento destes sintomas. Existem medidas que podem ser tomadas pelo operador para possivelmente reduzir os efeitos da vibração:

Mantenha o seu corpo quente durante o tempo frio. Ao operar a unidade, use luvas para manter as mãos e os pulsos quentes. Encontra-se reportado que o tempo frio é um grande factor que contribui para o Síndrome de Raynaud.
■ Após cada período de operação, exercite para aumentar a circulação sanguínea.
■ Faça pausas frequentes no trabalho. Limite o tempo de exposição por dia.

Caso sinta algum dos sintomas desta doença, interrompa de imediato a sua utilização e consulte o seu médico sobre estes sintomas.

AMISO

As lesões podem ser causadas ou agravadas pelo uso prolongado de uma ferramenta. Ao usar qualquer ferramenta durante períodos prolongados, assegure-se que faz intervalos regulares.

CONHEÇA O SEU PRODUTO

1. Interruptor do gatilho
2. Botão de bloqueio
3. Marcação de controlo de velocidade
4. Libertador da fixação da lâmina
5. Protecção da lâmina
6. Lâmina
7. Chave Allen
8. Manga do cabo de corrente
9. Interruptor do soprador
10. Dispositivo de ajuste do movimento pendular
11. Conjunto da base
12. Bico de aspiração
13. Conjunto do auxiliar de linha
14. Pega, superfícies de preensão isoladas

MANUTENÇÃO

AMISO

O produto não dever nunca ligado à corrente elétrica durante a montagem de peças, a realização de ajustes, limpeza, operações de manutenção ou quando não está em uto. Desligar o produto da fonte de alimentação eléctrica irá impedir o arranque acidental que poderia causar ferimentos graves.

AMISO

Na manutenção utilize apenas peças sobresselentes, acessórios e auxiliares originais do fabricante de quaisquer outras peças pode criar perigo ou causar danos ao aparelho.

AMSO

Nunca, em qualquer momento, deixe que fi travagem, gasolina, produtos petrolíferos, óleos perfuração, etc., entrem em contacto com as peças de plástico. Estes produtos químicos contêm substâncias que podem danificar, deteriorar ou destruir o plástico, o que poderia provocar ferimentos graves.

O uso

• Evite usar solventes ao limpar as peças de plástico. A maioria dos plásticos pode ser danificada pelos solventes vendidos no comércio. Utilize um pano limpo para remover as sujidades, o pó, etc.
  Use sempre óculos de segurança ou óculos de segurança com protecções laterais quando opera ou limpa o aparelho. Caso a operação seja poeirenta, use também uma máscara contra o pó.
  ■ Limpe o aparelho usando uma escova ou um sistema de recolha de pó.

AMISO

Não utilize ar comprimido para soprar o pó/a sujidade de qualquer ferramenta elétrica. A sujidade e as partículas eliminadas através de ar comprimido podem causar lesões oculares graves.

Se o cabo eléctrico estiver danificado deverá ser substituído por um cabo especial disponível junto do fabricante ou do seu agente de reparações.
Para uma maior segurança e fiabilidade, todas as reparações devem ser realizadas por um centro de assistência autorizado.
- Todos os rolamentos deste produto estão lubrificados com um montante suficiente de lubrificante de elevado nível, de acordo com a duração de vida do produto em condições normais de funcionamento.

Português

Por conseguinte, não requer nenhuma lubrificação suplementar.

PROTECÇÃO DO AMBIENTE

Recicle os materiais em vez de pô-los directamente no lixo doméstico. Para proteger o ambiente, a ferramenta, os acessórios e as embalagens devem ser seleccionados.

SÍMBOLOS NO PRODUTO

Alerta de segurança

V Volts

Hz Hertz

Corrente alterna

Watts

nº Velocidade em vazio

min-1

Número de rotações ou movimentos por minuto

Classe II, com duplo isolamento

Agradecemos que leia atentamente as instruções antes de iniciar a máquina.

Conformidade CE

Marca de conformidade EurAsian

Marca de conformidade ucraniana

Os aparelhos eléctricos antigos não devem ser eliminados juntamente com o lixo doméstico. Recicle onde existem instalações para o efeito. Verifique com as suas Autoridades Locais ou revendedor para obter informações sobre reciclagem.

SÍMBOLOS NESTE MANUAL

Conecte à fonte de alimentação.

Desconecte da fonte de alimentação.

As peças ou acessórios vendem-se separadamente

Folha de aço

Tubo metálico

Madeira fina

Madeira grossa

Velocidade, mínimo

Velocidade, máximo

Nota

Bloqueio

Abrir

Pare o aparelho.

As seguintes palavras de sinal e significados destinam-se a explicar os níveis de risco associados a este produto.

PERIGO

Indica uma situação de perigo iminente, a qual, se não for evitada, pode resultar em morte ou ferimentos graves.

AVISO

Indica uma situação potencialmente perigosa que, se não for evitada, pode resultar em morte ou ferimentos graves.

CAUTELA

Indica uma situação potencialmente perigosa que, se não for evitada, pode resultar em ferimentos leves ou moderados.

CAUTELA

(Sem símbolo de segurança) Indica uma situação que pode provocar danos materiais.

EN

FR

DE

ES

IT

NL

PT

DA

SV

FI

NO

RU

PL

cs

HU

RO

LV

LT

ET

HR

SL

SK

BG

UK

TR

EL

O nível de emissão de vibrações fornecido nesta folha de informações foi medido em conformidade com o teste uniformizado descrito em EN62841 e pode ser usado para comparar uma ferramenta com outra. Este pode ser usado para uma avaliação preliminar da exposição. O nível de emissão de vibração declarado refere-se à aplicação principal da ferramenta. Contudo, se a ferramenta for usada para aplicações diferentes, com acessórios diferentes ou não for devidamente mantida, a emissão de vibrações pode diferir. Isto pode fazer aumentar significativamente o nível de exposição ao longo do período de trabalho total.

Uma estimativa do nível de exposição às vibrações deve ter, também, em consideração o tempo durante o qual a ferramenta está desligada ou em que está ligada mas não está a realizar qualquer trabalho. Isto pode reduzir significativamente o nível de exposição durante o período total de trabalho. Identifique medidas adicionais de segurança que protejam o operário dos efeitos da vibração como a manutenção da ferramenta e dos acessórios, a manutenção das mãos quentes e a organização de padrões de trabalho.

DA ADVARSEL

PT CONDIÇÕES DE APLICAÇÃO DA GARANTIA RYOBI®

Para além de quaisquer direitos previstos por lei resultantes da compra, este produto está coberto por uma garantia conforme descrição abaixo.

1. O período da garantia é de 24 meses para consumidores particulares e inicia-se na data de compra do produto. Esta data tem de ser documentada por uma factura ou por outra prova de compra. O produto foi concebido para e destina-se apenas a consumidores particulares e uso privado. Assim, não é dada garantia em caso de utilização por profissionais ou uso comercial.

2. Para uma parte da gama de ferramentas eléctricas (AC/DC) existe a possibilidade de prolongamento do período da garantia para além do período descrito acima, mediante registo no Web site www.ryobitools.eu. A elegibilidade das ferramentas para prolongamento do período da garantia é claramente visível nas lojas e/ou nas embalagens e está contida na documentação do produto. O utilizador final tem de fazer o registo online das suas ferramentas recém-adquiridas no prazo de 30 dias após a data de compra. O utilizador final pode fazer o registo para prolongamento da garantia no seu país de residência, desde que esteja listado no formulário de registo online e para os casos em que esta opção seja válida. Para além disso, os utilizadores finais têm de autorizar o armazenamento dos dados cujo preenchimento lhes for solicitado online e têm de aceitar os termos e as condições. O recibo de confirmação do registo é enviado por e-mail e, em conjunto com a factura original ostentando a data de compra, servirá de prova do prolongamento da garantia.

3. A garantia cobre todos os defeitos do produto durante o período da garantia devidos a defeitos de fabrico ou de material à data da compra. A garantia está limitada à reparação e/ou substituição e não inclui quaisquer outras obrigações, incluindo mas não se limitando a, perdas complementares ou indirectas. A garantia não é válida se o produto tiver sido utilizado incorrectamente, utilizado de forma contrária ao Manual de Instruções ou se as respectivas ligações tiverem sido feitas incorrectamente. Esta garantia não se aplica ao seguinte:

- quaisquer danos ao produto que sejam resultado de manutenção incorrecta

- qualquer produto que tenha sido alterado ou modificado

- qualquer produto cujas marcações de identificação de origem (marca comercial, número de série) tiverem sido apagadas, alteradas ou retiradas

- quaisquer danos causados pelo incumprimento do Manual de Instruções

- qualquer produto que não seja da Comunidade Europeia

- qualquer produto ao qual tenha sido feita, ou tentada fazer, uma reparação por outra pessoa que não um profissional habilitado ou sem autorização prévia da Techtronic Industries.

- qualquer produto ligado a uma fonte de alimentação eléctrica incorrecta (Amperes, Voltagem e Frequência)

- qualquer dano causado por influências externas (químicas, físicas, impactos) ou substâncias estranhas

- desgaste e degradação normal de sobresselentes

- utilização incorrecta, sobrecarga da ferramenta

- utilização de acessórios ou peças não aprovados

- acessórios para ferramentas eléctricas fornecidos com a ferramenta ou comprados em separado. Estas exclusões incluem mas não se limitam a, pontas de aparafusadora, brocas, discos abrasivos, papel de lixa e lâminas, guia lateral

- Componentes (peças e acessórios) sujeitos a desgaste e degradação natural, incluindo mas não se limitando a, Kits de Assistência e Manutenção, escovas de carvão, rolamentos, bucha, acessórios ou recepções de brocas SDS, cabos eléctricos, pegas auxiliares, estojos de transporte, placas de lixagem, sacos de poeiras, tubos de saída de poeiras, anilhas de feltro, pinos e molas da aparafusadora de impacto, etc.

1. Para assistência, o produto tem de ser enviado para, ou apresentado em, um posto de assistência autorizado RYOBI, conforme listado para cada país na lista de moradas de postos de assistência seguinte. Nalguns países, o seu concessionário RYOBI local encarrega-se de enviar o produto para a organização de assistência RYOBI. Quando enviar um produto para um posto de assistência RYOBI, o produto deve ser embalado de forma segura, sem conter nenhuns conteúdos perigosos (por exemplo, gasolina), marcado com o endereço do remetente e acompanhado por uma breve descrição da avaria.

2. Uma reparação/substituição ao abrigo desta garantia é gratuita. Não constitui um prolongamento a, nem um novo início de, o período da garantia. As peças ou ferramentas substituídas tornam-se propriedade nossa. Nalguns países, o remetente terá de pagar os custos de entrega ou a remessa postal. Os seus direitos previstos por lei resultantes da compra da ferramenta mantêm-se inalterados

3. Esta garantia é válida na Comunidade Europeia, Suíça, Islândia, Noruega, Liechtenstein, Turquia e Rússia. Fora destas áreas, entre em contacto com o seu concessionário autorizado RYOBI para determinar se existe outra garantia aplicável.

CENTRO DE ASSISTÊNCIA AUTORIZADO

Para encontrar um centro de assistência autorizado próximo de si, visite http://pt.ryobitools.eu/header/service-and-support/service-agents.

DA RYOBI® BETINGELSER FOR GARANTI

DECLARAÇÃO DE CONFORMIDADE

Techtronic Industries GmbH

Pelo presente declaramos que os produtos

Serra de recorte

Marca: RYOBI

Número do modelo: RJS850 / RJS950 / RJS980

se encontra em conformidade com as seguintes Directivas Europeias e normas harmoizadas

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 55014-1:2017, EN55014-2:2015, EN61000-3-2:2014, EN61000-3-3:2013,

EN 62841-1:2015, EN 62841-2-11:2016

Documentação sobre restrição de substâncias perigosas (RoHS) compilada segundo a norma EN 50581:2012

Todd Chipner

Sr. Diretor, Regulamentação & Segurança

Autorizado para compilar o ficheiro técnico:

Alexander Krug, Administrador Executivo

Techtronic Industries GmbH

PT RYOBI é uma marca comercial de Ryobi Limited, e é utilizada sob licença.
