MANUAL DE UTILIZADOR WT 1H Weller
A temperatura de standby é um valor ajustável numa ferramenta de solda regulável durante a não utilização.
| Opcão Descrição | |
| OFF Standby | desactivado (regulação de fábrica 180°C (360°F) |
| 100-300 °C | Temp. Standby, ajustável individualmente |
| 200-600 °F | |
No caso de ferramentas de solda com sensor de utilização no punho, a ferramenta de solda é regulada para a temperatura de standby após o tempo de standby pré-ajustado. O sensor integrado na ferramenta reconhece a alteração de estado e desactiva o estado de standby assim que a ferramenta for movimentada.
No caso de ferramentas de solda sem sensor de utilização, a ferramenta de solda é regulada para a temperatura de standby caso não se efectue solda após o tempo de standby pré-ajustado.
Premir as teclas UP e DOWN termina o estado de standby.
| Opcão Descrição | |
| OFF Standby | desactivado (regulação de fábrica 2 min) |
| 1-99 min Tempo | po de Standby, ajustável individualmente |
Tempo OFF
No caso da não utilização da ferramenta de solda, o aquecimento da ferramenta de solda é desactivado após o decorrer o tempo OFF. O desligamento térmico é efectuado independentemente da função standby ajustada. A temperatura real é visualizada de modo intermitente e serve como indicação de calor residual. No visor aparece "AUTO-OFF".
Enquanto a ferramenta de solda arrefece, é apresentado o calor residual.
Além disso, „Cooling“ pisca no visor

Assim que a temperatura atinja um valor inferior a 50 °C (122 °F), o visor apresenta OFF e a retroiluminação é desactivada.

Premir as teclas UP e DOWN ao mesmo tempo termina o estado OFF.
| Opcão Descrição |
| OFF Tempo OFF Desactivado (regulação de fábrica 10 min) |
| 1-999 min Tempo OFF, ajustável individualmente |

Função Window
Opcão 1 (regulação de fábrica):
Colocar a saída de comutação isenta de potencial em ES FE.
Limitação do intervalo de ajuste a ± 1-99 °C (±1-180 °F) a partir de uma temperatura bloqueada pela função „LOCK“.
A temperatura bloqueada representa o centro do intervalo de temperatura regulável.
Opcão 2:
Colocar a saída de comutação isenta de potencial em ES rob.
A partir de uma temperatura definida e bloqueada é possível ajustar um intervalo de temperatura de ± 1-99 °C (±1-180 °F) com a ajuda da função WINDOW. Caso a temperatura real se situe fora deste intervalo, o contacto livre de potência (saída de acoplador óptico) é comutado.
| OFF Função | Window Desactivado (regulação de fábrica OFF) |
| 1-99 °C | Função Window, ajustável individualmente |
| 1-180 °F | |
LOCK

Lock
Bloqueio da estação. Após o bloqueio, já não é possível efectuar quaisquer alterações de ajuste no aparelho.
Excepção 1: Teclas de temperatura fixa activadas.
Excepção 2: Função Window Opcão 1.
Todas as outras regulações deixam de poder ser ajustadas até ser efectuado o desbloqueio.
Bloquear estação
Ajustar o código de bloqueio necessário de três dígitos (entre 001-999) e confirmar com a tecla de menu.
O bloqueio está activo (no visor aparece um cadeado).

Desbloquear estação
Ajustar o código de bloqueio de três dígitos.
Entre em contacto com a nossa assistência técnica: technical-service@weller-tools.com
A temperatura efectiva da ponta de soldar pode ser ajustada, introduzindo um desvio de temperatura de ± 40 °C (±72 °F).
°C °F
Desligar a unidade de temperatura.
| Opcão Descrição | |
| °C Celsius | |
| °F Fahrenheit | |
Menu 2
Ao manter a tecla de menu pressionada (3 s), tem acesso ao menu 2
Temperaturas fixas
Activação das duas temperaturas fixas ajustadas individualmente.
Opcão Descrição
| ON Temperaturas fixas activado |
| OFF Temperaturas fixas Desactivado (regulação de fábrica) |
| Caso as temperaturas fixas estejam activadas, estas podem ser seleccionadas e alteradas através das teclas UP e DOWN. |
Iluminação de fundo
| Opcão Descrição | |
| 0-100% | Brilho do LCD (regulação de fábrica 80%) |
Saída de comutação livre de potência
Número da saída Zero Smog ou saída do robô
Opcão Descrição
| ES FE Saída | Zero Smog activada (regulação de fábrica) |
| ES rob Saída | do robô activada |
Sensibilidade
| Opcão Descrição | |
| 1 | Insensível – reage a movimentos fortes (longos) |
| 2 | ⋮ |
| 3 | Padrão (regulação de fábrica) |
| 4 | ⋮ |
| 5 | Sensível - reage a movimentos leves (curtos) |

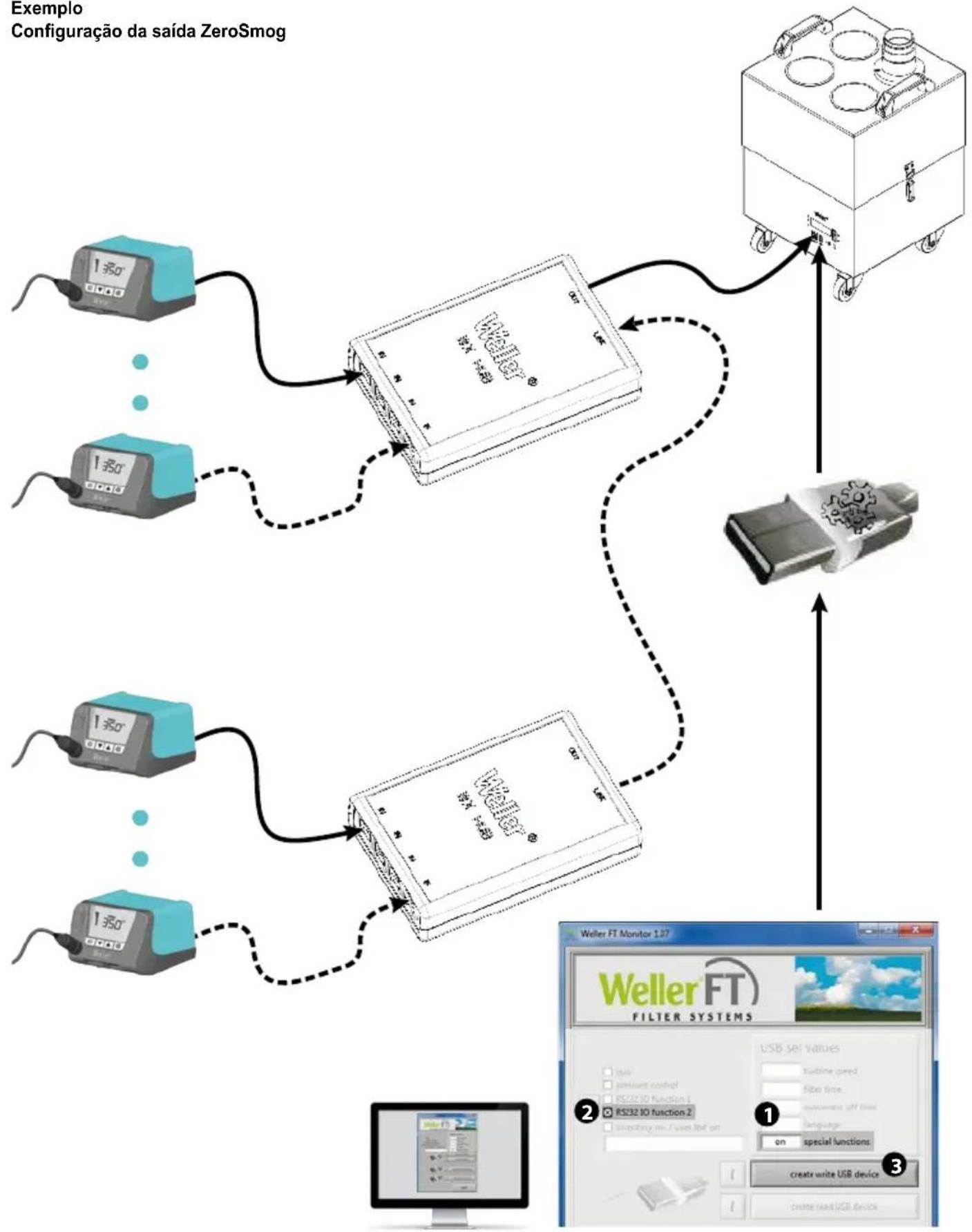

Exemplo
Configuração da saída ZeroSmog
Reposição dos ajustes de fábrica

Reconhecimento de ferramenta e limitação de sobrecarga
A WT 1 e WT 1H dispõem de um reconhecimento automático de ferramenta que atribui o respectivo parâmetro de regulação à ferramenta respectivamente conectada.
Para evitar uma sobrecarga de uma estação, são suportadas apenas ferramentas compatíveis:
WT 1 max. 90 W:
*potência máxima 150 Watt

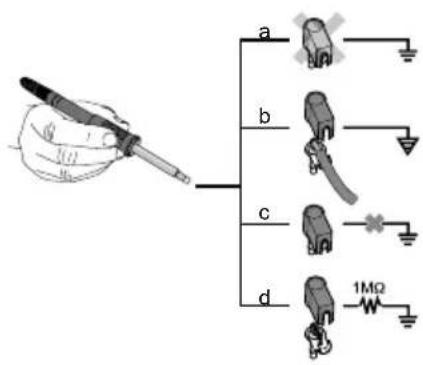

Equilíbrio do potencial
| a Ligado solidamente à terra | sem ficha (estado no momento do fornecimento). |
| b Equilíbrio do potencial com | ficha, condutor de compensação no contacto central. |
| c Sem potencial com ficha | |
| d Ligado à terra indirectamente com ficha e resistência integrada. | Ligação à terra através da resistência seleccionada. |
Soldar e dessoldar
Efectue os trabalhos de soldadura segundo o manual de instruções da sua ferramenta de soldar ligada.
Tratamento das pontas de solda
- Aplicar solda no primeiro aquecimento à ponta de solda selectiva e que pode ser estanhada. Esta solda elimina as camadas de óxido criado durante a armazenagem e as impurezas da ponta de solda.
- Em caso de intervalos de solda e antes de pousar o ferro de soldar, tenho o cuidado que a ponta de solda esteja bem humedecida com estanho.
- Não utilize fundentes demasiado agressivos.
- Observe sempre o devido assento das pontas de solda.
- Seleccione uma temperatura de serviço o mais baixo possível.
- Seleccione para a aplicação a forma de ponta de solda maior possível Regra geral: cerca do tamanho da placa de solda
- Assegure que a transferência de calor entre a ponta de solda e o ponto de solda seja feito numa superfície grande,
humedecendo bem a ponta de solda com estanho.
- Em caso de intervalos de inactividade prolongados, desligue o sistema de solda ou utilize a função Weller para a redução da temperatura durante a não utilização
- Humedece a ponta, antes de pousar o ferro de soldar no suporte durante um período mais longo.
- Aplique a solda directamente no ponto de solda, e não na ponta de solda.
- Substitua as pontas de soldar com a respectiva ferramenta.
- Nunca exerça força mecânica sobre a ponta de solda.
Alerta
Os aparelhos de comando foram ajustados para um tamanho médio da ponta de soldar. Podem ser criados desvios devido à substituição das pontas ou devido à utilização de outras formas da ponta.
Avisos de erro e eliminação de falhas
| Aviso/Sintoma Causa possível | Medidas para a solução | |
| • Indicação „- - -“ • A ferramenta | não foi detectadaFerramenta avariadaFerramenta incompatível | • Verificar a ligação da ferramenta no aparelho• Verificar a ferramenta ligada |
| • Visor não funciona (visor desligado) | • Não há tensão de rede • Ligar o interruptor | de rede• Verificar a tensão de rede• Verificar o fusível do aparelho |
| • OFF • A estação encontra-se em modo standby ou OFF | • A estação encontra-se em modo standby ou OFF | • Activar novamente a ferramenta de solda com as teclas UP ou DOWN. |
| • A ferramenta mantém-se fria | • Mover pistão• Activar novamente a ferramenta de solda com as teclas UP ou DOWN. | |
| • Indicação de temperatura no visor• A ferramenta mantém-se fria | • Aquecimento avariado • Verificar/substituir | ferramenta de solda |
| • A estação não funciona como habitualmente | • Parâmetro ajustado • Reposição da estação | aos ajustes de fábrica |
| • Não é possível efectuar alterações de ajuste | • Estação bloqueada • Desbloquear estação | |
| • A máquina Zero Smog não arranca | • Não há tensão de rede• Sem sinal disponível | • Verificar a alimentação de rede• Verificar a cablagem da interface• Verificar os ajustes da interface |
