INSTRUKCJA OBSŁUGI WT 1H Weller

Naciśnięcie przycisku menu powoduje przejście do menu 1

Temp. uśpienia

Temperatura czuwania stanowi skonfigurowaną domyślnie wartość, względem której następuje regulacja podczas niekorzystania z narzędzia lutowniczego.

Opcja Opis
OFF Tryb czuwania dezaktywowany (ustawienie fabryczne 180°C (360°F)
100-300 °C	Temp. uśpienia, Możliwość indywidualnego ustawienia
200-600 °F

Czas gotowości (wyłączanie temperatury)

W przypadku narzędzi lutowniczych z czujnikiem użycia w rękojeści, narzędzie to podczas nieużywania jest regulowane po zdefiniowanym domyślnie czasie czuwania do określonej temperatury czuwania. Wbudowany w narzędzie czujnik wykrywa zmianę stanu i dezaktywuje stan czuwania po poruszeniu narzędzia.

W przypadku narzędzi lutowniczych bez czujnika użycia, narzędzie to podczas nielutowania jest regulowane po zdefiniowanym domyślnie czasie czuwania do określonej temperatury czuwania.

Naciśnięcie przycisku UP i DOWN powoduje wyjście ze stanu czuwania.

Opcja Opis
OFF Tryb czuwania dezaktywowany (ustawienie fabryczne 2 min)
1-99 min Czas do uśpienia, Możliwość indywidualnego ustawienia

Czas OFF

Jeśli lutownica nie jest używana, to po upływie czasu OFF podgrzewanie lutownicy zostanie wyłączone. Wyłączenie temperatury zostanie wykonane niezależnie od ustawionej funkcji gotowości. Wskazanie temperatury rzeczywista jest migające i pełni funkcję wskazania ciepła szczątkowego. Na wyświetlaczu pojawia się wskazanie „AUTO-OFF”.

Podczas stygnięcia narzędzia lutowniczego wyświetlane jest szczątkowe ciepło.

Dodatkowo na wyświetlaczu błyska wskazanie „Cooling”.

Gdy temperatura spadnie poniżej 50°C (122°F), na wyświetlaczu pojawia się wskazanie OFF i zostaje wyłączone podświetlanie tła.

Równoczesne naciśnięcie przycisku UP i DOWN powoduje wyjście ze stanu OFF.

Opcja Opis
OFF Czas OFF dezaktywowane (ustawienie fabryczne 10 min)
1-999 min Czas OFF, Możliwość indywidualnego ustawienia

Funkcja Window

Opcja 1 (ustawienie fabryczne):

Ustawić wyjście przełączające z separacją galwaniczną na ES FE.

Ograniczenie zakresu regulacji do maks. ± 1-99°C (±1-180°F) w odniesieniu do temperatury zablokowanej przez funkcję „LOCK”.

Zablokowana temperatura stanowi więc środek ustawionego okna temperatur.

Opcja 2:

Ustawić wyjście przełączające z separacją galwaniczną na ES rob.

Wychodząc od ustawionej i zablokowanej wartości temperatury, można za pomocą funkcji WINDOW regulować temperaturę w zakresie ± 1-99°C (± 1-180°F). Jeżeli rzeczywista temperatura mieści się w tym okienku, styk nieuziemiony (wyjście transsoptora) włącza się.

max. 50 V / 20 mA

Opcja Opis
OFF Funkcja	Window dezaktywowane (ustawienie fabryczne OFF)
1-99 °C	Funkcja Window, Możliwość indywidualnego ustawienia
1-180 °F

LOCK

Blokowanie stacji. Po zablokowaniu w urządzeniu nie można już zmieniać ustawień.

Wyjątek 1: Przyciski stałej temperatury uaktywnione.

Wyjątek 2: Funkcja Window Opcja 1.

Wszelkie inne ustawienia nie będą mogły być zmieniane, aż do chwili odblokowania urządzenia.

Blokowanie stacji

Ustawić żądany trzycyfrowy kod blokady (w zakresie 001-999) i potwierdzić przyciskiem menu.

Blokada jest aktywna (na wyświetlaczu widać symbol klódki).

Odblokowanie stacji

Nacisnąć przycisk menu. Na wyświetlaczu pojawia się wskazanie ON

Ustawić trzycyfrowy kod blokady.

Potwierdzić kod przyciskiem menu.

Zapomniałeś kod?

Prosimy o kontakt z naszym serwisem: [e-mail]

OFFSET ±↑ °C °F

Offset

Rzeczywista temperatura grotu lutowniczego może być zmieniana o ± 40°C (± 72°F) poprzez wprowadzenie offsetu temperatury.

°C °F

Przełączanie jednostki temperatury.

Opcja Opis
°C Celsjusza
°F Fahrenheit

Menu 2

Dłuższe naciśnięcie (3 sek.) przycisku menu powoduje przejście do menu 2

Temperatury stale

Uaktywnienie 2 indywidualnie regulowanych temperatur stałych.

Opcja Opis
ON Temperatury stałe uaktywnione
OFF Temperatury stałe dezaktywowane (ustawienie fabryczne)
Po uaktywnieniu temperatur stałych można je wybierać i modyfikować przyciskami UP i DOWN.

Podświetlanie

Opcja Opis
0-100% Jasność LCD (ustawienie fabryczne 80%)

Bezpotencjałowe wyjście przełączające

Wybór wyjścia Zero Smog lub wyjścia robota

Opcja Opis
ES FE Wyjście	Zero Smog uaktywnione (ustawienie fabryczne)
ES rob Wyjście	robota uaktywnione

Czułość

Opcja Opis
1	Nieczułe – reaguje na silny (długi) ruch
2	⋮
3	Standard (ustawienie fabryczne)
4	⋮
5	Czule – reaguje na lekki (krótki) ruch

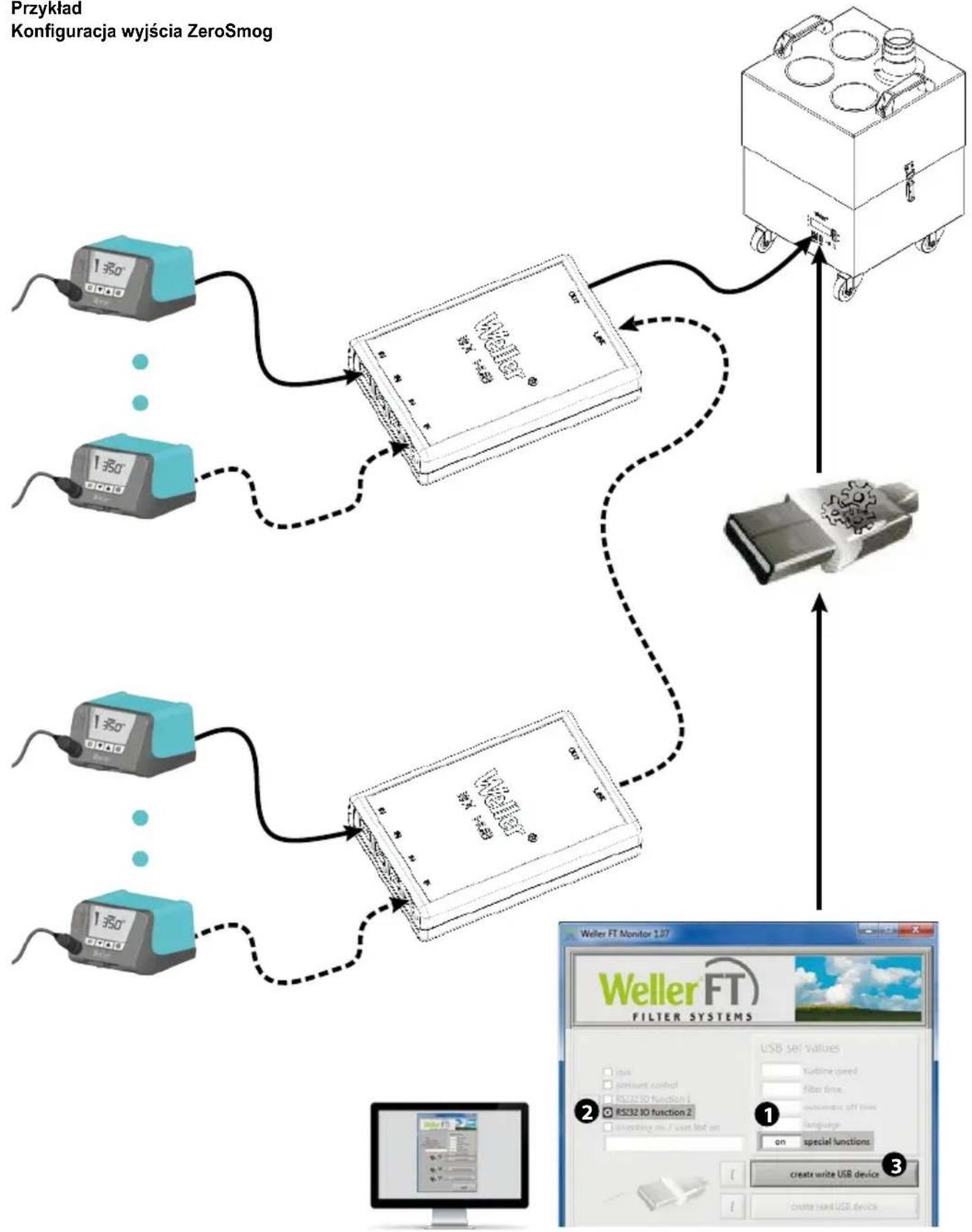

Przykład

Konfiguracja wyjścia ZeroSmog


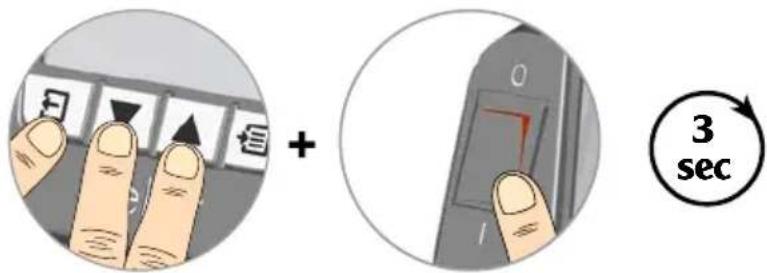

Resetowanie do nastawy fabrycznej

Podczas włączania: Nacisnąć i przytrzymać na 3 sekundy przyciski Exit, UP i DOWN

Wykrywanie narzędzia i ograniczanie przeciążenia

Modele WT 1 i WT 1H są wyposażone w funkcję automatycznego wykrywania narzędzia, przyporządkowującą właściwe parametry regulacji do każdego z podłączanych narzędzi.

Dla zapobieżenia przeciążeniu stacji obsługiwane są tylko kompatybilne narzędzia:

WT 1 max. 90 W:

*maksymalna moc 150 Watt

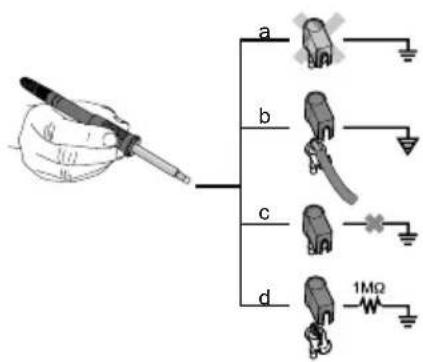

Wyrównanie potencjału

a b c d 1MΩ

Odpowiednie połączenie gniazda typu jack 3,5 mm umożliwia uzyskanie 4 wariantów:

a Z uziemieniem bezpośrednim	bez wtyczki (stan w chwili wysyłki).
b Wyrównanie potencjału	z wtyczką, przewód wyrównawczy na środkowym styku.
c Bez potencjału z wtyczką
d Z uziemieniem pośrednim	z wtyczką i wlutowanym rezystorem. Uziemienie poprzez wybrany rezystor.

Lutowanie i wylutowywanie

Prace lutownicze należy prowadzić zgodnie z instrukcją obsługi podłączonej lutownicy.

Postępowanie z grotami lutowniczymi

• Przy pierwszym rozgrzewaniu należy zastosować selektywny, dający się ocynować grot ze stopem lutowniczym. Umożliwi to usunięcie z grota warstw tlenków i zanieczyszczeń powstałych w wyniku przechowywania.
• Podczas przerw w lutowaniu i przy odkładaniu lutownicy należy zwracać uwagę, by jej grot był dobrze ocynowany.
• Nie wolno stosować nadmiernie agresywnych topników.
• Należy każdorazowo zwracać uwagę na prawidłowe osadzenie grotów lutowniczych.
• Należy dobierać jak najniższą temperaturę pracy.
• Należy wybierać możliwe największy grot odpowiedni do danego zastosowania Orientacyjna zasada: mniej więcej rozmiarów punktu lutowniczego.

• Należy zapewnić przenoszenie ciepła na dużej powierzchni pomiędzy grotem lutownicy a miejscem lutowania poprzez właściwe ocynowanie grota.

• W przypadku dłuższych przerw w pracy należy wyłączyć system lutowniczy lub zastosować funkcję systemu Weller, polegającą na obniżeniu temperatury na czas nieużywania urządzenia.

• Przed odłożeniem lutownicy na dłuższy czas należy pokryć grot stopem lutowniczym.
• Stop lutowniczy należy podawać bezpośrednio na lutowane miejsce, nie na grot lutownicy.
• Groty lutownicze należy wymieniać wyłącznie przy użyciu odpowiednich narzędzi.
• Na grot lutownicy nie wolno wywierać żadnej siły mechanicznej.

Uwaga

Urządzenia sterujące są skalibrowane dla średnich grotów. Zmiana grotu lub korzystanie z innych grotów lutowniczych może prowadzić do powstania nieprawidłowości w funkcjonowaniu urządzenia.

Komunikaty o błędach i usuwanie błędów

Komunikat/Oznaka Możliwa przyczyna Środki zaradcze
Wskazanie „- - -“ Narzędzie nie zostało rozpoznaneNarzędzie uszkodzoneNarzędzie niekompatybilne	Sprawdź podłączenie narzędzia do urządzeniaSprawdź podłączone narzędzie
Wyświetlacz nie działa(Wyświetlacz wyłączony)brak napięcia sieciowego Włącz włącznik sieciowyOFF Stacja jest w trybie czuwania lub wyłączenia	Sprawdź napięcie siecioweSprawdź zabezpieczenie urządzeniaPonownie uaktywnić narzędzie lutownicze przyciskami UP lub DOWN
Narzędzie pozostaje zimne Stacja jest w trybie czuwania lub wyłączenia	Poruszyć lutownicąPonownie uaktywnić narzędzie lutownicze przyciskami UP lub DOWN
Wskazanie temperatury na wyświetlaczuNarzędzie pozostaje zimneUszkodzone grzanie Sprawdzić / wymienić narzędzie lutownicze	Uszkodzone grzanie Sprawdzić / wymienić narzędzie lutownicze
Stacja nie działa w typowy sposóbPrzestawione parametry Zresetować stację do ustawień fabrycznych	Przestawione parametry Zresetować stację do ustawień fabrycznych
Nie można zmienić ustawieńStacja zablokowana	Odblokowanie stacji
System Zero Smog nie uruchamia siębrak napięcia sieciowegoBrak sygnału	Sprawdzić zasilanie siecioweSprawdzić okablowanie interfejsuSprawdzić ustawienia interfejsu
