KASUTUSJUHEND WT 1H Weller
Vajutusega menüuklahvile liigute menüüsse 1
Ooterežiimi temperatuur
Ooterežiimitemperatuur on eelseatav väärtus, millele jooteinstrument läheb, kui seda ei kasutata.
| Lisafunktsi-oon | Kirjeldus |
| OFF Ooterežiim inaktiveeritud (tehaseseaded 180°C (360°F) | |
| 100-300 °C200-600 °F | Ooterežiimi temperatuur, individuaalselt seatav |
Ooterežiimi aeg (temperatuuri väljalülitamine)
Käepidemes asuva kasutusanduriga jooteinstrumendid lähevad mittekasutamisel pärast eelseatud ooterežiimiaega ooterežiimitemperatuurile. Kui instrumenti liigutatakse, tuvastab sellesse sisseehitatud andur seisundimuutuse ja inaktiveerib ooterežiimi.
Ilma kasutusandurita jooteinstrumendid lähevad mittekasutamisel pärast eelseatud ooterežiimiaega ooterežiimitemperatuurile.
UP- ja DOWN-klahvile vajutamine lõpetab ooterežiimi.
| Lisafunktsi-oon | Kirjeldus |
| OFF Ooterežiim inaktiveeritud (tehaseseaded 2 min) | |
| 1-99 min Ooterežiimi aeg, individuaalselt seatav | |
OFF-aeg
Kui jooteinstrumenti ei kasutata, lülitub selle küte pärast OFF-aja möödumist välja. Temperatuuri väljalülitamine toimub söltumata ooteaja-funktsioonist. Reaaltemperatuur kuvatakse vilkuvalt ja seda kasutatakse jääksoojuse näiduna. Ekraanile ilmub „AUTO-OFF“.
Jooteinstrumendi jahtumise ajal kuvatakse jääksoojust.
Lisaks vilgub ekraanil „Cooling“.
Kui temperatuur jõuab alla 50 °C (122 °F), kuvatakse ekraanil OFF ja taustavalgustus lülitub välja.
Korraga UP- ja DOWN-klahvile vajutamine lõpetab OFF-seisundi.
| Lisafunktsi-oon | Kirjeldus |
| OFF OFF-aeg | inaktiveeritud (tehaseseaded 10 min) |
| 1-999 min OFF-aeg, individuaalselt seatav | |
Window-funktsioon
Lisafunktsioon 1 (tehaseseaded):
Seadke potentsiaalivaba lülitusväljund ES FE-le.
Seadevahemiku piiramine ± 1–99 °C-le (± 1–180 °F), lähtudes funktsiooniga „LOCK“ lukustatud temperatuurist.
Seega kujutab lukustatud temperatuur endast seatava temperatuurivahemiku keskpunkti.
Lisafunktsioon 2:
Seadke potentsiaalivaba lülitusväljund ES rob-ile.
Lähtudes valitud, lukustatud temperatuurist, saab WINDOW-funktsiooni abil seada temperatuurivahemiku ± 1–99 °C (± 1–180 °F). Kui tegelik temperatuur on selles vahemikus, siis lülitub potentsiaalivaba kontakt (optokoppleri väljund) sisse.
| OFF Window-funktsioon inaktiveeritud (tehaseseaded OFF) | |
| 1-99 °C | Window-funktsioon, individuaalselt seatav |
| 1-180 °F | |
LOCK
LOCK
Erand 2: Window-funktsioon Lisafunktsioon 1.
Kõiki teisi seadeid ei saa kuni lukustuse avamiseni enam muuta.
Seadke soovitud kolmekohaline lukustuskood (001 ja 999 vahel) ja kinnitage menüüklahviga.
Lukustuson aktiivne (ekraanil on näha lukk).
Jootejaama lukustuse avamine
Vajutage menüüklahvile. Ekraanil kuvatakse ON
Kinnitage kood menüüklahviga.
Kas kood on ununenud?
Pöörduge palun meie klienditeen-induse poole: technical-service@weller-tools.com
Jooteotsiku reaalset temperatuuri saab temperatuuri-ofseti sisestamisega korrigeerida ± 40 °C (± 72 °F) võrra.
°C °F
Temperatuuriploki ümberlülitamine.
| Lisafunktsi-oon | Kirjeldus |
| °C Celsius | |
| °F Fahrenheit |
Menüü 2
Pikema vajutamisega (3 sekundit) menüuklahvile liigute menüüsse 2
Temperatuurikonstandid
Kahe individuaalselt seatava temperatuurikonstandi aktiveerimine.
| Lisafunktsi-oon | Kirjeldus |
| ON Temperatuurikonstandid aktiveeritud | |
| OFF Temperatuurikonstandid inaktiveeritud (tehaseseaded) | |
Potentsiaalivaba lülitusväljund
Väljundi Zero Smog või robotiväljundi valik
| Lisafunktsi- oon | Kirjeldus |
| ES FE Väljund Zero Smog aktiveeritud (tehaseseaded) | |
| ES rob Robotiväljund aktiveeritud | |
Tundlikkus
| Lisafunktsi-oon | Kirjeldus |
| 1 ———— | Vähetundlik – reageerib tugevale (pikale) liikumisele |
| 2 | ⋮ |
| 3 -Standard (tehaseseaded) | |
| 4 | ⋮ |
| 5 -Tundlik - reageerib kergele (lühikesele) liikumisele | |
Näide
Väljundi ZeroSmog konfiguratsioon
Tehaseseadete taastamine
Sisselülitamisel: vajutage Exit, UP ja DOWN 3 sekundit
Instrumendituvastus ja ülekoormuse piirang
WT 1 ja WT 1H on varustatud automaatse instrumentituvastusega, mis määrab parajasti ühendatud instrumentile vastavad seadeparameetrid.
Jootejaama ülekoormuse vältimiseks toetatakse ainult ühilduvaid instrumente:
WT 1 max. 90 W:
*max võimsus 150 Watt

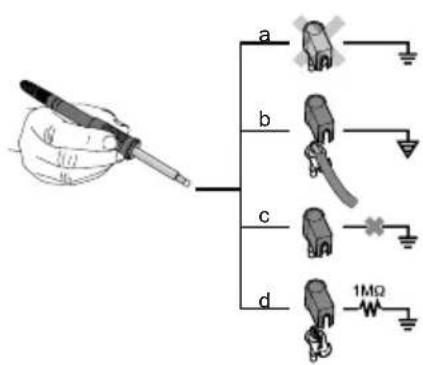

Potentsiaalide ühtlustuspuks
| a Püsivalt maandatud Ilma pistikuta (tarneolek). | |
| b Potentsiaalide ühtlustuspuks | Pistikuga, ühtlustusjuhe keskkontaktis. |
| c Potentsiaalivaba Pistikuga | |
| d Pehmelt maandatud Pistiku | ja külgejoodetud takistiga. Maandamine valitud takistiga. |
Jootmine ja lahtijootmine
Jootmistöödel lähtuge hetkel ühendatud jooteinstrumendi kasutusjuhendist.
Jooteotsikute käsitsemine
- Kastke esimesel kuumutamisel valitud tinatatav jooteotsik joodisesse. Tänu sellele kaovad jooteotsikult seadme hoidmisel kogunenud oksiidkihid ja mustus.
- Pöörake enne jootekolbi jootevaheajaks ohutusjuhikule asetamist tähelepanu sellele, et jootekolb oleks korralikult tinatatud.
- Ärge kasutage liiga tugevatoimelisi jooteräbusteid.
- Kontrollige alati jooteotsikute asendi öigsust.
- Valige võimalikult madal töötemperatuur.
- Valige tööks suurim võimalik jooteotsiku vorm Rusikareegel: umbes sama suur kui pastajoodis.
-
Kuna jooteotsiku ja jootekoha vahel toimub suurepinnaline soojusülekanne, tinatage jooteotsikut korralikult.
-
Lülitage pikemateks tööpausideks jootesüsteem välja või kasutage Welleri funktsiooni temperatuuri langetamiseks mittekasutamisel.
- Enne jootekolbi pikemat mittekasutamist kastke otsik joodisesse.
• Viige joodis otse jootekohale, mitte jooteotsikule. - Vahetage jooteotsikud selleks sobiva tööriistaga.
- Ärge kasutage jooteotsikul mehaanilist jõudu.
Juhis
Juhtseadmed on häälestatud keskmise suurusega jooteotsikute järgi. Otsikute vahetamisel või teise kujuga otsikute kasutamisel võib esineda hälbeid.
Veateated ja vigade körvaldamine
| Teade/Sümptom Võimalik põhjus Abimeetmed | ||
| Näit „- - -“ • Instrumenti ei tuvastatudInstrument on rikkisInstrument ei ole ühilduv | Kontrollige instrumenti ühendust seadmegaKontrollige ühendatud instrumenti | |
| Ekraan ei tööta (Ekraan väljas) | Võrgupinge puudub • Lülitage võrgulüliti sisse | Kontrollige võrgupingetKontrollige seadme kaitset |
| OFF | Jootejaam on OFF- või ooterežiimil | Reaktiveerige jooteinstrument klahviga UP või DOWN |
| Instrument ei soojene | Jootejaam on OFF- või ooterežiimil | Liigutage kolbiReaktiveerige jooteinstrument klahviga UP või DOWN |
| Temperatuurinäit ekraanilInstrument ei soojene | Vigane küte • Kontrollige jooteinstrumenti / | vahetagejooteinstrument |
| Jootejaam ei toimi harjumuspäraselt | Parameetrid valesti seatud • Taastage jootejaama tehaseseaded | |
| Seadeid ei saa muuta | Jootejaam on lukustatud | Jootejaama lukustuse avamine |
| Zero Smog ei käivitu • Võrgupinge puudubSignaal puudub | Kontrollige voolutoidetKontrollige liidese ühendusjuhtmeidKontrollige liidese seadeid | |
