BEDIENUNGSANLEITUNG WT 1H Weller

Durch betätigen der Menütastegelangen Sie in das Menü 1

Standby Temperatur

Die Standby Temperatur ist ein voreinstellbarer Wert auf den ein Lötwerkzeug bei Nichtbenutzung geregelt wird.

Option Beschreibung
OFF Standby	deaktiviert (Werkseinstellung 180°C (360°F)
100-300 °C	Standby Temperatur, individuell einstellbar
200-600 °F

Standby Zeit (Temperaturabschaltung)

Bei Lötwerkzeugen mit Nutzungssensor im Griff, wird das Lötwerkzeug bei Nichtbenutzung nach der voreingestellten Standby Zeit auf die Standby Temperatur geregelt. Der im Werkzeug integrierte Sensor erkennt die Zustandsänderung und deaktiviert den Standby Zustand, sobald das Werkzeug bewegt wird.

Bei Lötwerkzeugen ohne Nutzungssensor, wird das Lötwerkzeug wenn nicht gelötet wird nach der voreingestellten Standby Zeit auf die Standby Temperatur geregelt.

Drücken der UP und DOWN Taste beendet den Standby Zustand.

Option Beschreibung
OFF Standby	deaktiviert (Werkseinstellung 2 min)
1-99 min Standby Zeit, individuell einstellbar

OFF Zeit

Bei Nichtgebrauch des Lötwerkzeugs wird nach Ablauf der OFF Zeit die Heizung des Lötwerkzeuges deaktiviert. Die Temperaturabschaltung wird unabhängig von der eingestellten Standby-Funktion ausgeführt. Die Isttemperatur wird blinkend angezeigt und dient als Restwärmeanzeige. Im Display erscheint „AUTO-OFF“.

Solange das Lötwerkzeug abkühlt wird die Restwärme angezeigt.

Zusätzlich blinkt „Cooling“ im Display.

Sobald die Temperatur 50°C (122°F) unterschreitet, zeigt das Display OFF an und die Hintergrundbeleuchtung wird deaktiviert.

Gleichzeitiges Drücken der UP und DOWN Taste beendet den OFF Zustand.

Option Beschreibung
OFF OFF Zeit	deaktiviert (Werkseinstellung 10 min)
1-999 min	OFF Zeit, individuell einstellbar

Window-Funktion

Option 1 (Werkseinstellung):

Potentialfreier Schaltausgang auf ES FE stellen.

Einschränkung des Einstellbereichs auf ± 1-99 °C (±1-180 °F) ausgehend von einer durch die „LOCK“ Funktion verriegelten Temperatur.

Die verriegelte Temperatur stellt somit die Mitte des einstellbaren Temperaturfensters dar.

Option 2:

Potentialfreier Schaltausgang auf ES rob stellen.

Ausgehend von einer eingestellten, verriegelten Temperatur kann mit Hilfe der WINDOW-Funktion ein Temperaturfenster von ± 1-99 °C (±1-180 °F) eingestellt werden. Liegt die Ist-Temperatur innerhalb dieses Fensters, wird der potentialfreie Kontakt (Optokopplerausgang) durchgeschaltet.

max. 50 V / 20 mA

Option Beschreibung

OFF Window-Funktion deaktiviert (Werkseinstellung OFF)
1-99 °C	Window-Funktion, individuell einstellbar
1-180 °F

LOCK

LOCK

Verriegelung der Station. Nach dem Verriegeln sind am Gerät keine Einstellungsänderungen mehr möglich.

Ausnahme 1: Festtemperaturtasten aktiviert.

Ausnahme 2: Window-Funktion Option 1.

Alle anderen Einstellungen können bis zur Entriegelung nicht mehr verstellt werden.

Station verriegeln

Den gewünschten dreistelligen Verriegelungscode (zwischen 001-999) einstellen und mit der Menütaste bestätigen.

Die Verriegelung ist aktiv (im Display ist ein Schloss zu sehen).

Station entriegeln

Menütaste drücken. Im Display erscheint ON

Den dreistelligen Verriegelungscode einstellen.

Code mit der Menütaste bestätigen.

Code vergessen?

Wenden Sie sich bitte an unseren Kunden Service: [e-mail]

OFFSET ±↑ °C °F

Offset

Die tatsächliche Löspitzentemperatur kann durch Eingabe eines Temperatur-Offsets um ± 40 °C (± 72 °F) angepasst werden.

°C °F

Umschalten der Temperatureinheit.

Option Beschreibung
°C Celsius
°F Fahrenheit

Menü 2

Durch langes betätigen (3 sec) der Menütaste gelangen Sie in das Menü 2

Festtemperaturen

Aktivierung der 2 individuell einstellbaren Festtemperaturen.

Option Beschreibung

ON Festtemperaturen aktiviert

OFF Festtemperaturen deaktiviert (Werkseinstellung)

Sind die Festtemperaturen aktiviert können diese über die UP und DOWN Tasten ausgewählt und verändert werden.

Hintergrundbeleuchtung

Option Beschreibung
0-100% LCD	Helligkeit (Werkseinstellung 80%)

Potentialfreier Schaltausgang

Anwahl von Zero Smog Ausgang oder Roboterausgang

Option Beschreibung

ES FE Zero Smog Ausgang aktiviert (Werkseinstellung)

ES rob Roboterausgang aktiviert

Empfindlichkeit

Option Beschreibung
1	Unempfindlich – reagiert auf starke (lange) Bewegung
2
3	Standard (Werkseinstellung)
4
5	Empfindlich - reagiert auf leichte (kurze) Bewegung

Beispiel

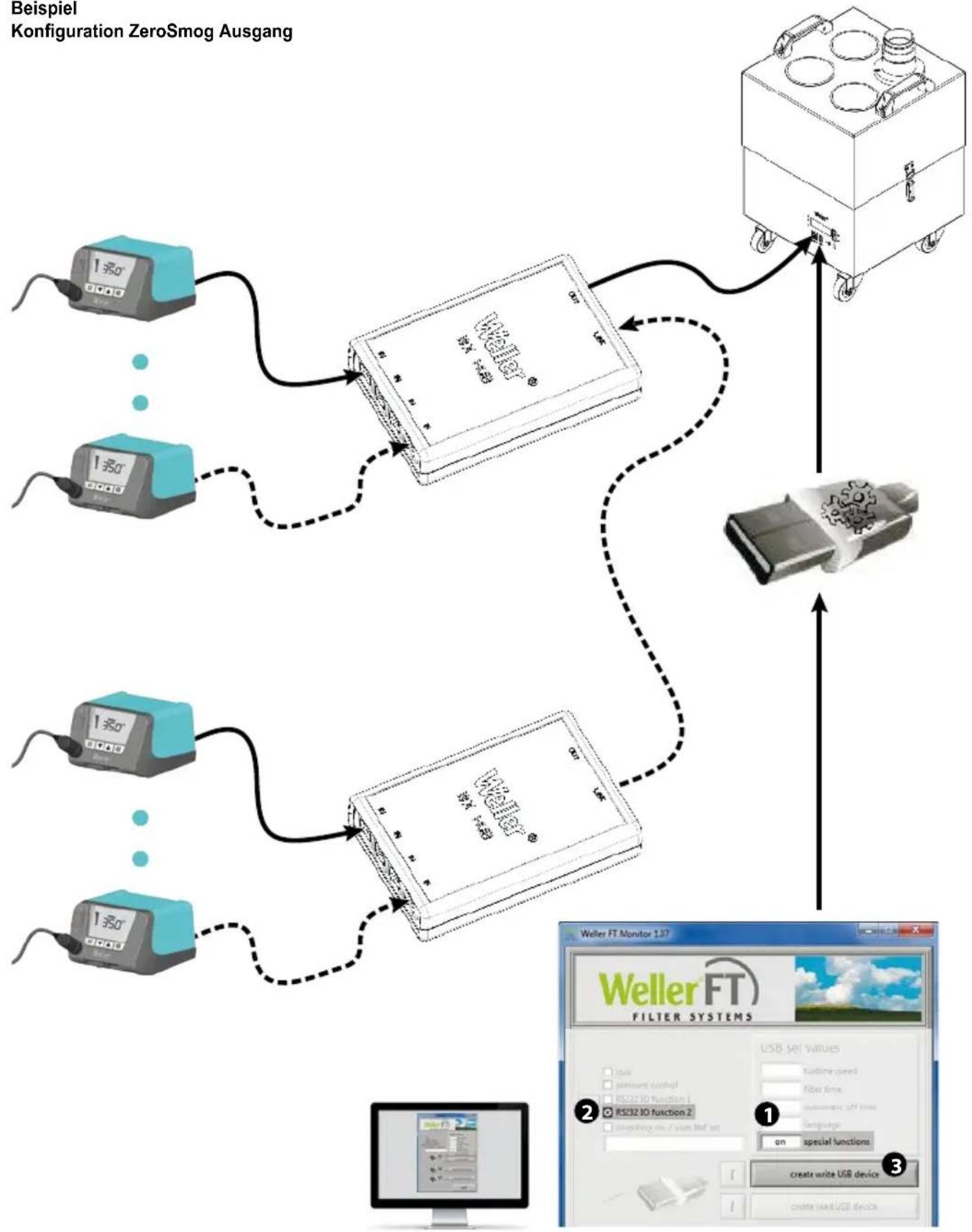

Konfiguration ZeroSmog Ausgang


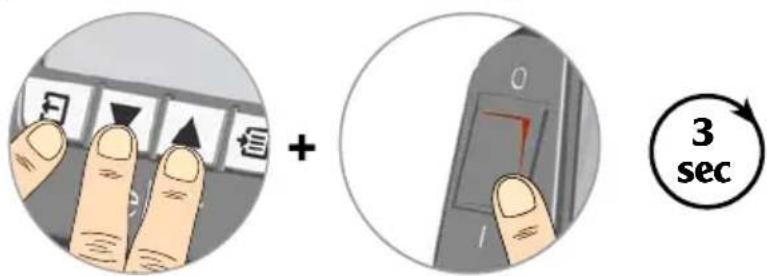

Zurücksetzen auf Werkseinstellungen

Beim Einschalten: Exit, UP und DOWN 3 Sekunden drücken

Werkzeugerkennung und Überlastbegrenzung

Die WT 1 und WT 1H verfügen über eine automatische Werkzeugerkennung die dem jeweilig angeschlossenen Werkzeug die entsprechenden Regelparameter zuordnet.

Um eine Überlastung einer Station zu vermeiden, werden nur kompatible Werkzeuge unterstützt:

WT 1 max. 90 W:

*maximale Leistung 150 Watt

Potentialausgleich

a b c d 1MΩ

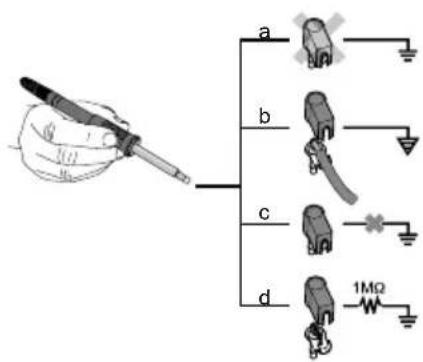

Durch unterschiedliche Schaltung der 3,5 mm Schaltklinkenbuchse sind 4 Varianten möglich:

a Hart geerdet Ohne Stecker	(Auslieferungszustand).
b Potentialausgleich Mit Stecker, Ausgleichsleitung am Mittelkontakt.
c Potentialfrei Mit Stecker
d Weich geerdet Mit Stecker und eingelötetem Widerstand. Erdung über den gewählten Widerstand

Löten und Entlöten

Führen Sie die Lötarbeiten gemäß der Betriebsanleitung Ihres angeschlossenen Lötwerkzeuges durch.

Behandlung der Lötspitzen

• Benetzen Sie beim ersten Aufheizen die selektive und verzinnbare Lötspitze mit Lot. Dies entfernt lagerbedingte Oxydschichten und Unreinheiten der Lötspitze.
• Achten Sie bei Lötpausen und vor dem Ablegen des Lötkolbens darauf, dass die Lötspitze gut verzinnt ist.
• Verwenden Sie keine zu aggressiven Flussmittel.
• Achten Sie immer auf den ordnungsgemäßen Sitz der Lötspitzen.
• Wählen Sie die Arbeitstemperatur so niedrig wie möglich.
• Wählen Sie die für die Anwendung größtmögliche Lötspitzenform Daumenregel: ca. so groß wie das Lötpad.

• Sorgen Sie für einen großflächigen Wärmeübergang zwischen Lötspitze und Lötstelle, indem Sie die Lötspitze gut verzinnen.

• Schalten Sie bei längeren Arbeitspausen das Lötsystem aus oder verwenden Sie die Weller Funktion zur Temperaturabsenkung bei Nichtgebrauch.

• Benetzen Sie die Spitze mit Lot, bevor Sie den Lötkolben für längere Zeit ablegen.
• Geben Sie das Lot direkt auf die Lötstelle, nicht auf die Lötspitze.
• Wechseln Sie die Lötspitzen mit dem dazugehörigen Werkzeug.
• Üben Sie keine mechanische Kraft auf die Lötspitze aus.

Hinweis

Die Steuergeräte wurden für eine mittlere Lötspitzengröße justiert. Abweichungen durch Spitzenwechsel oder der Verwendung von anderen Spitzenformen können entstehen.

Fehlermeldungen und Fehlerbehebung

Meldung/Symptom Mögliche Ursache Maßnahmen zur Abhilfe
Anzeige „- - -“·Werkzeug wurde nicht erkanntWerkzeug defektWerkzeug nicht kompatibel		Anschluss des Werkzeugs am Gerät überprüfenAngeschlossenes Werkzeug überprüfen
Keine Displayfunktion(Display aus)	Keine Netzspannung vorhanden ·Netzschalter einschaltenNetzspannung überprüfenGerätesicherung überprüfen
OFF ·Station befindet sich im Standby oder OFF Modus		Mit den Tasten UP oder Down Lötwerkzeug wieder aktivieren
Werkzeug bleibt kalt	Station befindet sich im Standby oder OFF Modus	Kolben bewegenMit den Tasten UP oder Down Lötwerkzeug wieder aktivieren
Temperaturanzeige im DisplayWerkzeug bleibt kalt	Heizung defekt ·Lötwerkzeug prüfen / ersetzen
Station funktioniert nicht wie gewohnt	Parameter verstellt	Station Zurücksetzen auf Werkseinstellungen
Einstellungsänderungen nicht möglich	Station verriegelt ·Station entriegeln
Zero Smog läuft nicht an ·Keine Netzspannung vorhandenKein Signal vorhanden		Netzversorgung prüfenSchnittstellenverkabelung prüfenEinstellungen Schnittstelle prüfen
