Tipo de produto	Furadeira de percussão sem fio (martelo perfurador)
Marca	Bosch
Modelo	GBH 187LI Professional
Alimentação	Bateria de íon de lítio 18 V (recomendada GBA 18V... ≥4,0 Ah ou ProCORE18V 8,0/12,0 Ah)
Porta-ferramentas	SDS-plus, também compatível com hastes cilíndricas de 6–10 mm e hexagonais
Velocidade nominal	0–980 rpm (rotação direita e esquerda)
Frequência de impacto	0–4 350 min⁻¹
Força de impacto (segundo EPTA 05:2016)	2,4 J
Diâmetro de perfuração máx.	Concreto: 24 mm (ótimo 6–14 mm); Aço: 13 mm; Madeira: 30 mm
Peso (segundo EPTA 01:2014)	3,6 – 4,5 kg (dependendo da bateria usada)
Modos de operação	Perfuração com impacto, perfuração sem impacto, cinzelamento, Vario-Lock (40 posições do cinzel)
Funções de segurança	Parada rápida (Kickback Control), desacoplamento de segurança, trava dupla da bateria
Conectividade	Bluetooth® Low Energy 4.2 para aplicativo móvel (alcance máx. 30 m)
Tela de controle	Exibe estado de carga, temperatura, modo de trabalho, status de conexão
Iluminação	LED integrado para iluminar a área de trabalho
Temperatura de uso	-20°C a +50°C (carga recomendada 0°C a +35°C)
Punho adicional	Ajustável continuamente (rotação)
Limitador de profundidade	Ajustável, integrado ao punho adicional
Manutenção	Limpe regularmente as aberturas de ventilação e o porta-ferramentas; substitua a tampa antipoeira se danificada
Bateria tipo botão (módulo Bluetooth)	CR2450, 3 V, vida útil de aproximadamente 5 anos
Acessórios recomendados	Aspirador GDE 18V-16 para poeiras minerais

Perguntas frequentes - GBH 187LI Professional BOSCH

Como alterar o modo de operação na GBH 187LI?

Gire o seletor de parada de rotação/impacto (8) após pressionar o botão de liberação (7). As posições disponíveis são: perfuração com impacto, perfuração sem impacto, Vario-Lock e cinzelamento. Realize este ajuste somente com a ferramenta desligada.

Qual tipo de bateria usar com este martelo perfurador?

A ferramenta aceita baterias Bosch 18V de íon de lítio, especialmente as séries GBA 18V (≥4,0 Ah) e ProCORE18V (8,0/12,0 Ah). Use somente os carregadores recomendados (GAL 18..., GAX 18..., GAL 36...).

Como ajustar a profundidade de perfuração?

Insira o limitador de profundidade (15) no punho adicional (14) pressionando o botão de ajuste (6). Empurre a broca SDS-plus totalmente no porta-ferramentas, depois puxe o limitador até a distância desejada entre a ponta da broca e o limitador.

O que fazer em caso de ativação da parada rápida (Kickback Control)?

A ferramenta para imediatamente em caso de rotação brusca. Solte o interruptor Liga/Desliga (10) e acioná-lo novamente para retomar o trabalho. Se o problema persistir, verifique o estado do acessório de trabalho.

Posso usar brocas com haste cilíndrica com esta ferramenta?

Sim, desde que selecione o modo de perfuração sem impacto. O mandril aceita hastes cilíndricas de 6 a 10 mm. Não use essas brocas no modo de impacto.

Como fazer a manutenção da tampa antipoeira?

Limpe-a regularmente; se estiver danificada, substitua-a imediatamente em um centro de serviço autorizado Bosch.

Quais precauções de segurança são essenciais?

Sempre use protetores auriculares, óculos de proteção e capacete. Segure a ferramenta pelas superfícies de aperto isoladas ao perfurar perto de cabos elétricos. Use o punho adicional e verifique seu aperto.

Como conectar a ferramenta a um smartphone?

Instale o aplicativo Bosch BeConnected no seu dispositivo (Android 6.0+ ou iOS 11+). Ative o Bluetooth no smartphone e siga as instruções no aplicativo. A ferramenta emite um sinal a cada poucos segundos.

O que significa a exibição vermelha na tela de controle?

Uma exibição vermelha pode indicar superaquecimento da ferramenta ou da bateria, nível de bateria vazio ou uma falha geral. Deixe esfriar ou troque a bateria. Se o defeito persistir, entre em contato com o serviço pós-venda.

Como substituir a bateria tipo botão do módulo Bluetooth?

A substituição deve ser feita por um centro de serviço pós-venda Bosch autorizado. Use apenas uma bateria CR2450 (3V). Não descarte as baterias usadas no lixo doméstico.

MANUAL DE UTILIZADOR GBH 187LI Professional BOSCH

Instruções de segurança

Instruções gerais de segurança para ferramentas elétricas

AVISO

Devem ser lidas todas as indicações de segurança,

instruções, ilustrações e especificações fornecidas com esta ferramenta elétrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque elétrico, incêndio e/ou ferimentos graves.

ferramenta elétrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque elétrico, incêndio e/ou ferimentos graves.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).

• Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
• Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores.
• Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração, é possível que perca o controle sobre o aparelho.

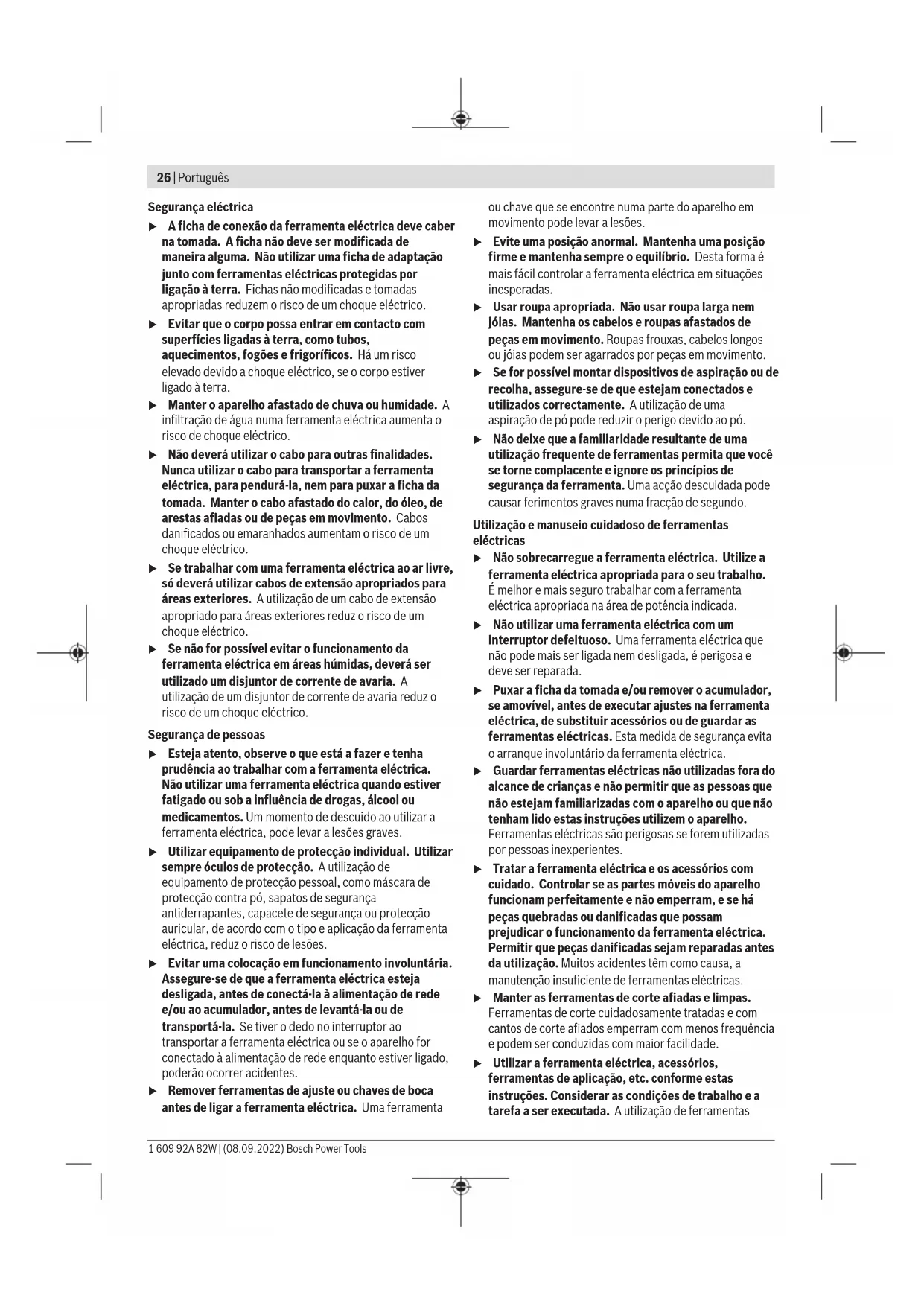

Segurança elétrica

A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize uma ficha de adaptação com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado de choque elétrico, se o corpo estiver ligado à terra. Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. - Não utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.

A ficha de ligação da ferramenta elétrica deve encaixar na tomada. A ficha não deve ser modificada de forma alguma. Não utilize adaptadores com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de choque elétrico. Evite que o corpo entre em contacto com superfícies ligadas à terra, como tubos, radiadores, fogões e frigoríficos. Existe um risco elevado de choque elétrico se o corpo estiver ligado à terra. Mantenha o aparelho afastado de chuva ou humidade. A entrada de água numa ferramenta elétrica aumenta o risco de choque elétrico. Não utilize o cabo para outras finalidades. Nunca utilize o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Mantenha o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de choque elétrico. Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de choque elétrico. Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de choque elétrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves. Utilize equipamento de proteção individual. Utilize sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica esteja desligada antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes. Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta

ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesões.

Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e realizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma ação descuidada pode causar ferimentos graves numa fração de segundo.

Utilização e manuseio cuidadoso de ferramentas elétricas

• Não sobrecarregue a ferramenta elétrica. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na faixa de potência indicada.
• Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxe a ficha da tomada e/ou remova o acumulador, se amovível, antes de executar ajustes na ferramenta elétrica, de substituir acessórios ou de guardar as ferramentas elétricas. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. Guarde ferramentas elétricas não utilizadas fora do alcance de crianças e não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.
• Trate a ferramenta elétrica e os acessórios com cuidado. Controle se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas.
• Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas

elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas.

Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

Manuseio e utilização cuidadosos de ferramentas com acumuladores

Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos. Só utilizar ferramentas elétricas com os acumuladores aprovados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio. - Manter o acumulador que não está em uso afastado de clipes, moedas, chaves, parafusos ou outros pequenos objetos metálicos que possam fazer um curto-circuito dos contatos. Um curto-circuito entre os contatos do acumulador pode ter como consequência queimaduras ou fogo. No caso de aplicação incorreta, pode sair líquido do acumulador. Evitar o contato. No caso de um contato acidental, deve enxaguar com água. Se o líquido entrar em contato com os olhos, deve consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras. - Não use um acumulador ou uma ferramenta danificada ou modificada. Os acumuladores danificados ou modificados exibem um comportamento imprevisível podendo causar incêndio, explosão ou risco de lesão. - Não exponha o acumulador ou a ferramenta ao fogo ou temperatura excessiva. A exposição ao fogo ou a temperaturas acima de 130°C pode causar explosão. Siga todas as instruções de carregamento e não carregue o acumulador ou a ferramenta fora da faixa de temperatura especificada no manual de instruções. Carregar indevidamente ou em temperaturas fora da faixa especificada pode danificar o acumulador e aumentar o risco de incêndio.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. Nunca tente reparar acumuladores danificados. A reparação de acumuladores deve ser realizada apenas pelo fabricante ou agentes de assistência autorizados.

Instruções de segurança para martelos

Instruções de segurança para todas as operações

Use protetores auditivos. A exposição ao ruído pode provocar a perda da audição. Use o(s) punho(s) auxiliar(es), caso seja(m) fornecido(s) com a ferramenta. A perda de controle pode resultar em ferimentos pessoais. - Segure a ferramenta elétrica nas superfícies de agarrar isoladas, ao executar uma operação onde acessórios de corte ou os parafusos possam entrar em contato com cabos escondidos. Se o acessório de corte e os parafusos entrarem em contato com um fio "sob tensão", as partes metálicas expostas da ferramenta elétrica ficam "sob tensão" e podem produzir um choque elétrico.

Instruções de segurança ao usar brocas longas com martelos perfuradores

Comece sempre a perfurar a baixa velocidade e com a ponta da broca em contacto com a peça de trabalho. A velocidades mais altas, a broca pode deslizar sem entrar em contacto com a peça de trabalho, causando ferimentos pessoais. Aplique pressão apenas em linha direta com a broca e não aplique pressão excessiva. As brocas podem deslizar, causando rutura ou perda de controlo, ou mesmo ferimentos pessoais.

Instruções de segurança adicionais

Utilize detetores apropriados para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais. Espere que a ferramenta elétrica pare completamente antes de a depositar. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta elétrica. Fixe a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. Em caso de danos e de utilização incorreta da bateria, podem escapar vapores. A bateria pode incendiar-se ou explodir. Areje o espaço e procure assistência médica no caso de aparecerem queixas. É possível que os vapores irritem as vias respiratórias. Não abra o acumulador. Há risco de um curto-circuito. Os objetos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar o acumulador. Podem causar um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobreaquecer. Utilize a bateria apenas em produtos do fabricante. Só assim é que a bateria é protegida contra sobrecarga perigosa.

Proteja a bateria contra calor, p. ex., contra uma permanente radiação solar, fogo, sujidade, água e humidade. Há risco de explosão ou de um curto-circuito.

Após a operação, não toque nos acessórios ou em peças da carcaça adjacentes. Estes podem ficar muito quentes durante a operação e causar queimaduras. O acessório pode bloquear durante a perfuração. Durante o trabalho, providencie uma estabilidade segura e segure o aparelho com as duas mãos. Caso contrário, poderá perder o controlo sobre a ferramenta elétrica. Tenha cuidado nos trabalhos de demolição com o cinzel. Fragmentos do material de demolição podem ferir pessoas à volta ou a própria pessoa. Durante o trabalho, segure a ferramenta elétrica com as duas mãos e providencie uma estabilidade segura. A ferramenta elétrica é conduzida com maior segurança com ambas as mãos. Durante o funcionamento, não direcione a ferramenta elétrica para pessoas que se encontrem por perto. A ferramenta de trabalho pode ser projetada e causar ferimentos graves. Use sempre um capacete de segurança e uns óculos de proteção/uma proteção facial. Os óculos ou óculos de sol comuns não são óculos de proteção. Antes da operação, verifique a ferramenta de trabalho quanto ao assento fixo e seguro. Certifique-se de que está numa posição segura. Assegure-se de que não se encontra ninguém por baixo de si, se usar a ferramenta elétrica num local de utilização mais elevado, p. ex. num escadote.

Não abra nem feche a bucha ligando a ferramenta elétrica. A broca pode ser projetada, existe perigo de ferimentos.

AVISO

Mantenha a pilha botão afastada de crianças. As pilhas botão são perigosas.

As pilhas botão não podem nunca ser engolidas ou introduzidas em qualquer orifício corporal. Se suspeitar que a pilha botão foi engolida ou introduzida em qualquer orifício corporal, procure imediatamente um médico. Engolir uma pilha botão pode causar queimaduras químicas internas graves num espaço de 2 horas e causar a morte. Cuidado! A utilização da ferramenta elétrica com Bluetooth pode dar origem a avarias noutros aparelhos e instalações, avisos e dispositivos médicos (p. ex. pacemakers, aparelhos auditivos). Do mesmo modo, não é possível excluir totalmente danos para pessoas e animais que se encontrem nas

proximidades imediatas. Não utilize a ferramenta elétrica com Bluetooth na proximidade de dispositivos médicos, postos de abastecimento de combustível, instalações químicas, áreas com perigo de explosão e zonas de demolição. Não utilize a ferramenta elétrica com Bluetooth em aviões. Evite a operação prolongada em contacto direto com o corpo.

A marca verbal Bluetooth® como também os símbolos (logótipos) são marcas registadas e propriedade da Bluetooth SIG, Inc. Qualquer utilização desta marca/símbolos pela Robert Bosch Power Tools GmbH é efetuada mediante licença.

Símbolos

Os seguintes símbolos podem ser importantes para a utilização da sua ferramenta elétrica. Os símbolos e os seus significados devem ser memorizados. A interpretação correta dos símbolos facilita a utilização segura e aprimorada da ferramenta elétrica.

Símbolos e seus significados

O registo de dados está ativado nesta ferramenta elétrica.

Ferramenta elétrica ligada à rede com Tecnologia Bluetooth® integrada

Descrição do produto e do serviço

Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções podem causar choque elétrico, incêndio e/ou ferimentos graves.

Respeite as figuras na parte da frente do manual de instruções.

Utilização adequada

A ferramenta elétrica é destinada para furar com martelo em betão, tijolos e pedras, assim como para cinzelar. Não é apropriada para furar sem impacto em madeira, metal, cerâmica e plástico. As ferramentas elétricas com regulação eletrónica e rotação à direita/esquerda não são apropriadas para aparafusar.

Os dados e as definições da ferramenta elétrica podem ser transmitidos entre ferramenta e o aparelho terminal móvel através do Bluetooth Low Energy Module via Tecnologia de radiotransmissão Bluetooth.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

(1) Bucha

(2) Encabadouro da ferramenta

(3) Capa de proteção contra pó

(4) Bucha dianteira

(5) Bucha traseira

(6) Tecla para ajuste do batente de profundidade

(7) Tecla de desbloqueio para interruptor de desbloqueio de rotação/impacto

(8) Interruptor de bloqueio de rotação/impacto

(9) Comutador do sentido de rotação

(10) Interruptor de ligar/desligar

(11) Punho (superfície do punho isolada)

(12) Bateria

(13) Luz de trabalho

(14) Punho adicional (superfície do punho isolada)

(15) Batente de profundidade

(17) Tecla de desbloqueio da bateria

(18) Indicação de estado da ferramenta elétrica (interface de utilizador)

(19) Indicador do nível de energia da bateria (interface de utilizador)

(20) Indicação do desligamento rápido (interface de utilizador)

(21) Tecla para seleção do modo de trabalho (interface de utilizador)

(22) Indicação Smartphone (interface de utilizador)

(23) Indicação dos modos de trabalho (interface de utilizador)

(24) Indicação de temperatura (interface de utilizador)

(25) Porta-bits universal

a) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.

Dados Técnicos

Martelo perfurador sem fio GBH 18V-LI

Número de produits	3611 J23 1..
Tensão nominal V=18
Rotações nominais
- Rotação à direita r.p.m. 0-980
- Rotação à esquerda r.p.m. 0-980
N.° de impactosA)	i.p.m. 0-4350

Martelo perfurador sem fio GBH 18

Intensidade de impacto individual conforme EPTA-Procedure 05:2016	J 2,4
Encabadouro da ferramenta SDS plus
	cilindrico sextavado
Amplitude de aperto da bucha com encabados ros cilindricos	mm 6-10
Ø max. de perfuração
-Betão B)	mm 24
-Aço mm 13
-Madeira mm 30
Peso conforme EPTA-Procedure 01:2014C)	kg 3,6-4,5
Temperatura ambiente recomendada durante o carregamento	°C 0 ... +35
Temperatura ambiente admissível em funcaoamentoD) e durante o armazenamento	°C -20 ... +50
Baterias recomendadas GBA 18V... (≥ 4.0
	Ah) ProCORE18V 8.0Ah/12.0Ah
Carregadores recomendados	GAL 18... GAX 18... GAL 36...

Transferência de dados

Bluetooth®		Bluetooth® 4.2 (Low Energy)®
Alcance máximo do sinal m		30
Faixa de frequência usada	MHz	2400-2483,5
Potência de saía	mW	< 1
Abastecimento de energia Bluetooth® Low Energy Module
Pilha botão		Pilha de lítio de 3 V, CR 2450
Vida útil dailha botão aprox.	Anos	5

A) Medido a 20-25°C com bateria ProCORE18V 12.0Ah. B) Excelente rendimento com diâmetro de perfuração 6-14 mm. C) Dependendo da bateria utilizada. D) Potência limitada com temperaturas < 0°C. E) Os aparelhos terminais móveis têm de ser compatíveis com os aparelhos Low Energy Bluetooth (versão 4.2) e suportar o Generic Access Profile (GAP). F) O raio de ação pode variar substancialmente em função das condições externas, incluindo do aparelho recetor utilizado. Dentro de recintos fechados e através de barreiras metálicas (p. ex. paredes, prateleiras, malas, etc.) o raio de ação do Bluetooth® pode ser claramente menor.

30 | Português

Bateria

A Bosch vende ferramentas elétricas sem fio também sem bateria. Pode consultar na embalagem se está incluída uma bateria no volume de fornecimento da sua ferramenta elétrica.

Carregar a bateria

Utilize apenas os carregadores listados nos dados técnicos. Só estes carregadores são apropriados para as baterias de lítio utilizadas para a sua ferramenta elétrica.

Nota: devido a normas de transporte internacionais, as baterias de lítio são fornecidas parcialmente carregadas. Para assegurar a completeza da bateria, a bateria deverá ser carregada completamente antes da primeira utilização.

Colocar a bateria

Insira a bateria carregada no respetivo encaixe, até que esta esteja engatada.

Retirar a bateria

Para retirar a bateria, pressione a respetiva tecla de desbloqueio e puxe a bateria para fora. Não empregue força.

A bateria possui 2 níveis de travamento, que devem evitar que a bateria caia, caso a tecla de desbloqueio da bateria seja premida por acaso. Enquanto a bateria estiver dentro da ferramenta elétrica, ela é mantida em posição por uma mola.

Indicador do nível de energia da bateria

Os LEDs verdes do indicador do nível de carga da bateria indicam o nível de carga da bateria. Por motivos de segurança, a consulta do nível de carga só é possível com a ferramenta elétrica parada.

Prima a tecla para o indicador do nível de energia da bateria ou para visualizar o nível de energia. Isto também é possível com a bateria removida.

Se, depois de premir a tecla para o indicador do nível de carga da bateria, não se acender qualquer LED, a bateria tem defeito e tem de ser substituída.

O nível de carga da bateria quando é indicado na interface do utilizador. Indicações de estado.

Tipo de bateria GBA 18V...

LED Capacidade

Luz permanente 3x verde 60 - 100%

Luz permanente 2x verde 30 - 60%

Luz permanente 1x verde 5 - 30%

Luz intermitente 1x verde 0 - 5%

Tipo de bateria ProCORE18V...

LED Capacidade

Luz permanente 5x verde 80 - 100%

Luz permanente 4x verde 60 - 80%

Luz permanente 3x verde 40 - 60%

Luz permanente 2x verde 20 - 40%

Luz permanente 1x verde 5 - 20%

Luz intermitente 1x verde 0 - 5%

Indicações sobre o manuseio ideal da bateria

Proteger a bateria contra humidade e água.

Armazene a bateria apenas na faixa de temperatura de -20°C a 50°C. Por exemplo, não deixe a bateria dentro do automóvel no verão.

Limpar de vez em quando as aberturas de ventilação da bateria com um pincel macio, limpo e seco.

Um tempo de funcionamento reduzido após o carregamento indica que a bateria está gasta e que deve ser substituída.

Observe as indicações sobre a eliminação de forma ecológica.

Montagem

A bateria deve ser retirada antes de todos os trabalhos na ferramenta elétrica (p.ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de armazenar a mesa. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.

Punho adicional

Utilize a ferramenta elétrica apenas com o punho adicional (14). - Certifique-se de que o punho adicional está sempre bem apertado. Caso contrário poderá perder o controlo sobre a ferramenta durante o trabalho.

Virar o punho adicional (ver figura A)

Pode virar o punho adicional (14) à sua vontade, para obter uma posição de trabalho segura e sem fadiga.

• Rode a peça do punho do punho adicional (14) para a esquerda e vire o punho adicional (14) para a posição desejada. A seguir, volte a apertar a peça de punho inferior do punho adicional (14) para a direita.

Observe que a cinta de aperto do punho adicional esteja na ranhura prevista para tal, que se encontra na carcaça da ferramenta.

Troca de ferramenta

Com a bucha pode utilizar pontas de aparafusar SDS plus, ferramentas de trabalho cilíndricas e sextavadas de forma simples e confortável sem utilizar ferramentas adicionais ou trocar a bucha.

A capa de proteção contra pó evita consideravelmente que penetre pó para perfuração no encabadouro durante o funcionamento. Ao introduzir a ferramenta, certifique-se de que a capa de proteção contra pó (3) não é danificada.

Uma capa de proteção contra pó danificada deve ser substituída imediatamente. Recomendamos que o faça no Serviço de Assistência Técnica.

Troca de ferramenta (SDS-plus)

Introduzir a ponta de aparafusar SDS plus (ver figuras B1-B2)

-Segure a bucha traseira (5) da bucha com uma mão. Com a outra mão, abra o encabadouro da ferramenta rodando totalmente a bucha dianteira (4). -Limpe a haste de encaixe da ponta de aparafusar SDS plus e lubrifique ligeiramente. - Introduza a ponta de aparafusar SDS plus no encabadouro da ferramenta, girando até travar-se automaticamente. - Puxe a ferramenta para controlar o travamento.

A ferramenta de trabalho SDS-plus pode ser movida livremente condicionada pelo sistema. Por causa disso, ocorre um desvio de rotação em vazio. Isto não tem qualquer influência na precisão do furo, uma vez que a broca se autocentra ao furar.

Retirar a ponta de aparafusar SDS-plus (ver figura B3)

• Empurre a bucha traseira (5) para trás e retire a ponta de aparafusar SDS-plus.

Troca de ferramenta (encabadouro cilíndrico, sextavado)

Introduzir a ferramenta de trabalho (ver figura C1)

Nota: Não use ferramentas sem SDS-plus para furar com martelo ou cinzelar! As ferramentas sem SDS-plus e as respetivas buchas são danificadas ao furar com martelo e a cinzelar.

Nota: só utilize ferramentas com encabadouro cilíndrico ou encabadouro sextavado no modo de operação Perfurar.

• Não feche a bucha ligando a ferramenta elétrica. A broca pode ser projetada, existe perigo de ferimentos.

Nota: utilize exclusivamente ferramentas de trabalho com encabadouro cilíndrico ou encabadouro sextavado com um diâmetro de encabadouro de 6 a 10 mm.

• Rode o interruptor de bloqueio de rotação/impacto (8) para a posição "Furar".
• Segure a bucha traseira (5) da bucha com uma mão. Com a outra mão, abra o encabadouro da ferramenta rodando a bucha dianteira (4) até ser possível introduzir a ferramenta de trabalho.
• Insira a ferramenta de trabalho cilíndrica ou sextavada na bucha.
• Segure a bucha traseira (5) com uma mão e rode com força a bucha dianteira (4) com a outra mão no sentido da seta, até se ouvir claramente um clique. Puxar a ferramenta para verificar se está firme.

Só insira a ferramenta de trabalho quando a ferramenta elétrica estiver desligada.

• Segure a bucha traseira (5) com uma mão. Com a outra mão, abra o mandril da ferramenta rodando a bucha dianteira (4) no sentido da seta, até ser possível inserir a ferramenta de trabalho.
• Retire a ferramenta de trabalho.
• Não abra a bucha ligando a ferramenta elétrica. A broca pode ser projetada, existe perigo de ferimentos.

Aspiração de pó/de aparas

Pós de materiais como, por exemplo, tintas que contenham chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contato ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do usuário ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo os de carvalho e faia, são considerados como cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira). Material que contém amianto deve ser processado por pessoal especializado.

• Se possível, deverá usar um dispositivo de aspiração do pó apropriado para o material.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.

Observe as diretivas para os materiais a serem processados, vigentes no seu país.

Evite a acumulação de pó no local de trabalho. Os pós podem facilmente entrar em ignição.

Aspiração de pó com GDE 18V-16 (acessório) (ver figura H)

Para a aspiração de pó de betão e pedra é necessário o dispositivo de aspiração GDE 18V-16 (acessório). Para pó de madeira, metal e plástico, assim como pó prejudicial à saúde (p. ex. amianto) não é adequado este sistema de aspiração.

Funcionamento

Colocação em funcionamento

Ajustar o modo de operação

Com o interruptor de bloqueio de rotação/impacto (8) seleciona o modo de operação da ferramenta elétrica.

• Para mudar o modo de operação pressione a tecla de desbloqueio (7) e rode o interruptor de bloqueio de

rotação/impacto (8) para a posição desejada, até ele engatar de forma audível.

Nota: mude o modo de operação apenas com a ferramenta elétrica desligada! Caso contrário a ferramenta elétrica pode ficar danificada.

Posição para furar com martelo em betão ou pedra

Posição para furar sem impacto em madeira, metal, cerâmica e plástico, bem como aparafusar

Posição Vario-Lock para ajustar a posição de cinzelamento

Nesta posição o interruptor de bloqueio de rotação/impacto (8) não engata.

Posição para Cinzelar

Ajustar o sentido de rotação (ver figura D)

Com o comutador de sentido de rotação (9) é possível alterar o sentido de rotação da ferramenta elétrica. Com o interruptor de ligar/desligar pressionado (10) isto, no entanto, não é possível.

• Acione o comutador do sentido de rotação (9) apenas com a ferramenta elétrica parada.

Ajuste o sentido de rotação para furar com martelo, furar e cinzelar sempre na rotação à direita.

• Rotação à direita: Para furar e apertar parafusos, prima o comutador do sentido de rotação (9) completamente para a esquerda.
• Rotação à esquerda: Para soltar ou retirar os parafusos e porcas, pressione o comutador do sentido de rotação (9) para a direita até ao batente.

Ligar/desligar

• Para ligar a ferramenta elétrica, prima o interruptor de ligar/desligar (10).

Indicador do[nívelde)carga da bateria (interface de)."utilizando) (19)

Significado/Causa Solutação

verde (2 a 5 barras) Bateria carregada -

amarelo (1 barra) Bateria quase vazia Trocar ou carregar bateria em breve

vermelho (1 barra) Acumulador vazio Trocar ou carregar bateria

Indicacao da temperatura	Significado/cause Solutacao
(24)

Amarelo A temperatura de serviço da bateria ou da

ferramenta elétrica aumenta claramente, a potência é reduzida

A luz de trabalho (13) acende-se com o interruptor de ligar/desligar (10) completamente ou ligeiramente premido e permite iluminar o local de trabalho em caso de condições de iluminação desfavoráveis.

• Para desligar a ferramenta elétrica, liberte o interruptor de ligar/desligar (10).

No caso de temperaturas baixas, a ferramenta elétrica só atinge o seu poder de martelar/impacto completo após algum tempo.

Ajustar o número de rotações/impactos

Pode regular o número de rotações/impactos da ferramenta elétrica ligada de forma contínua, consoante a pressão que faz no interruptor de ligar/desligar (10).

Uma leve pressão sobre o interruptor de ligar/desligar (10) proporciona um número de rotações/impactos baixo.

Aumentando a pressão, aumenta o número de rotações/impactos.

Também pode regular o número de rotações na interface de utilizador ou através da aplicação para smartphone.

Alterar a posição do cinzel (Vario-Lock)

Pode fixar o cinzel em 40 posições. Desta forma pode escolher a melhor posição de trabalho para si.

• Introduzir o cinzel no encabadouro.
• Rode o interruptor de bloqueio de rotação/impacto (8) para a posição "Vario-Lock".
• Rode a ferramenta de trabalho para a posição do cinzel desejada.
• Rode o interruptor de bloqueio de rotação/impacto (8) para a posição "Cinzelar". Desta forma o encabadouro fica bloqueado.
• Para cinzelar, o sentido de rotação deve ser colocado na rotação à direita.

Interface de utilizador (ver figura E)

A interface de utilizador (16) é utilizada para a seleção do modo de trabalho bem como para a indicação do estado da ferramenta elétrica.

Indicacao da temperatura (24)	Significado/cause Solutação
Vermelho A temperatura de service da bateria ou da ferramenta elétrica FOI ultrapassada. Como medida de proteção, a ferramenta elétrica é desligada	Deixar a ferramenta elétrica arrefecer ou substituir a bateria sobreaquecida
Indicacao de estado da ferramenta elétrica (18)	Significado/cause Solutação
Verde Estado OK -
Amarelo Temperatura crítica atingida ou bateria quase vazia	Deixar a ferramenta elétrica arrefecer ou trocar ou carregar a bateria
Vermelho A ferramenta elétrica está sobreaquecida ou a bateria está vazia	Deixar a ferramenta elétrica arrefecer ou trocar ou carregar a bateria
Vermelho interruptor de bloqueio de rotação/impacto acontecido durante a operação	Desligar e voltar a ligar a ferramenta elétrica
	O motor está bloqueado, a bateria não tem想找a sufficiente	Carregar bateria ou usar tipo de bateria recomendado
	Erros gerais - Desligar e voltar a ligar a ferramenta elétrica ou removev e voltar a colocar a bateriaSe o erro persistir:- Enviar a ferramenta elétrica para o服务于 de apoio ao cliente
Piscar a vermelho em combinação com a indicação do desigamento rápido (20)	O desigamento rápido ativou-se Desligar e voltar a ligar a ferramenta elétrica
Piscar a azul Ligar a ferramenta elétrica atraves deBluetooth® com o aparelho terminalmourouAs definições são transferidas	-
Indicacao de estado do smartphone (22)	Significado/cause Solutação
Branco Informações importantes disponíveis (p. ex.viso de temperatura)	Ler a mensagem no smartphone
Selecionar o modo de trabalhoPrima a tecla (21) para escolher o modo de trabalho o número de vezes necessarias até acender o modo de trabalho desejado.	Nota: No modo de trabalho Favorite são configuradas as funções atraves da aplicação para smartphone, no modo de trabalho Auto as função está predefinidas.
Indicacao do modo de trabalho (23)	Funções
Auto acesso	No modo de trabalho Auto, a ferramenta elétrica atinge a potência maior.- 100% do número de rotações máximo- Desligamento rápido (Kickback Control)
Favoritecesso	No modo de trabalho Favorite, é possivel configurar individualmente a ferramenta elétrica atraves da aplicação para smartphone.- Nível de rotações para differentes aplicações configuravel em various vezes:Nível de rotações boa/médio/alto (100% do número de rotações maior)

Funções Connectivity

Pré-requisitos do Sistema para usar a aplicação

Pré-requisitos do Sistema

Instalação e definições da aplicação

Para usar as funções Connectivity, tem de instalar a aplicação especial - em função do aparelho terminal.

• Descarregue a aplicação através de uma loja de aplicações correspondente (Apple App Store, Google Play Store).

Nota: É necessária uma conta de utilizador para o efeito na respetiva App-Store.

Nome da aplicação

Bosch Toolbox

Nome da aplicação

Bosch

BeConnected

• Depois seleciona a aplicação no submenu MyTools ou Connectivity.
• O manual do aparelho terminal mostra-lhe todos os passos seguintes para a ligação da ferramenta elétrica ao aparelho terminal.

Transferência de dados via Bluetooth

O Bluetooth Low Energy Module integrado transmite um sinal em intervalos regulares. Consoante o ambiente, poderão ser necessários vários intervalos de envio antes de a ferramenta elétrica ser reconhecida. Se a ferramenta elétrica não for reconhecida, verifique o seguinte:

• A distância para o aparelho terminal é demasiado grande? Reduza a distância entre o aparelho terminal e a ferramenta elétrica.
• A pilha botão do Bluetooth Low Energy Module integrado está fraca ou descarregada? Para a troca da pilha botão entre em contacto com um posto de assistência técnica autorizado para ferramentas elétricas Bosch. Desligue e volte a ligar o Bluetooth no seu aparelho terminal móvel. Verifique se a ferramenta elétrica é agora reconhecida.

Funções na combinação com a ferramenta elétrica

Combinado com o Bluetooth® Low Energy Module está disponível as seguintes funções Connectivity para a ferramenta elétrica:

• Registo e personalização
• Verificação do estado, emissão de mensagens de aviso
• Informações gerais e ajustes - Gestão
• Adaptação das definições de transmissão Bluetooth para o modo de trabalho Favorite

Instruções de trabalho

A ferramenta elétrica com Bluetooth Low Energy Module montado está equipada com uma interface de comunicações. Devem ser respeitadas as limitações de utilização locais, p. ex. em aviões ou hospitais. - Nas regiões em que a Tecnologia de radiotransmissão Bluetooth® não pode ser realizada, tem de desligar o Bluetooth® Low Energy Module através da aplicação.

Ajustar a profundidade de perfuração (ver figura F)

Com o batente de profundidade (15) é possível definir a profundidade de perfuração desejada X.

• Pressione a tecla para o ajuste do batente de profundidade (6) e coloque o batente de profundidade no punho adicional (14). As estrias no batente de profundidade (15) têm de ficar viradas para baixo.
• Empurre a ponta de aparafusar SDS-plus até ao batente no encabadouro SDS-plus. Caso contrário, a mobilidade do acessório SDS-plus pode causar um ajuste errado da profundidade de perfuração.
• Puxe o batente de profundidade para fora até a distância entre a ponta da broca e a ponta do batente de profundidade corresponder à profundidade de perfuração X desejada.

Se o acessório emperrar ou pender, a força motriz do veio da broca é interrompida. Devido às forças que se formam, segure sempre a ferramenta elétrica bem com as duas mãos e coloque-se sobre uma base estável. Desligue a ferramenta elétrica e solte o acessório se a ferramenta elétrica encravar. Ao ligar o aparelho com uma broca bloqueada são produzidos altos momentos de reação.

Desligamento rápido (Kickback Control)

O desligamento rápido (KickBack Control) oferece um melhor controlo sobre a ferramenta elétrica e aumenta assim a proteção do utilizador comparativamente a ferramentas elétricas sem KickBack Control. Em caso de uma rotação repentina e imprevista da ferramenta elétrica sobre o eixo de perfuração, a ferramenta elétrica desliga-

se, a indicação do desligamento rápido (20) acende-se a vermelho e a luz de trabalho (13) pisca. Com o desligamento rápido ativo, pisca a indicação de estado (18) a vermelho.

• Para voltar a colocar em funcionamento, solte o interruptor de ligar/desligar (10) e volte a acioná-lo.

Introduzir as pontas de aparafusar (ver figura G)

Utilize os punhos adicionais fornecidos com a ferramenta elétrica. A perda de controlo sobre a ferramenta elétrica pode levar a lesões. Para utilizar as pontas de aparafusar necessita de um suporte universal com adaptador SDS-plus (acessório). - Limpe a haste de encaixe do adaptador e lubrifique levemente. - Introduza o suporte universal no encabadouro, girando até travar-se automaticamente. - Puxe pelo suporte universal para controlar o travamento. - Introduza uma ponta de aparafusar no suporte universal. Só utilize pontas de aparafusar apropriadas para o cabeçote de aparafusamento. - Para remover o suporte universal, empurre a bucha de travamento para trás e retire o suporte universal do encabadouro.

Manutenção e assistência técnica

Manutenção e limpeza

A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transporte ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente. - Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. - Uma capa de proteção contra pó danificada deve ser substituída imediatamente. Recomendamos que o faça no Serviço de Assistência Técnica. - Limpar o encabadouro antes de cada utilização.

Trocar a pilha botão integrada

O Bluetooth Low Energy Module contém uma pilha botão. Se a pilha botão estiver muito fraca ou descarregada, será alertado pela Bosch Toolbox. A substituição da pilha botão tem de ser feita pela Bosch ou um posto de assistência técnica autorizado para ferramentas elétricas Bosch.

Atenção: substitua sempre uma pilha botão por uma pilha botão do mesmo tipo. Há risco de explosão. - Elimine as pilhas botão descarregadas de forma correta. As pilhas botão podem perder a estanqueidade, consequentemente, danificar o produto ou ferir pessoas.

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos outros produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.

Brasil

Robert Bosch Ltda. - Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195

Campinas, São Paulo

Tel.: [phone]

www.bosch.com.br/contato

Encontrará endereços da assistência técnica em: www.bosch-pt.com/serviceaddresses

Transporte

As baterias de íons de lítio recomendadas estão sujeitas ao direito de materiais perigosos. As baterias podem ser transportadas na rua pelo uso, sem mais obrigações. Na expedição por terceiros (por ex: transporte aéreo ou expedição), devem ser observadas as exigências especiais quando a embalagem e a designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser transportada.

Só enviar baterias se a carcaça não estiver danificada. Colar contatos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretivas nacionais suplementares.

Eliminação

As ferramentas elétricas, as baterias, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria prima.

Não deitar ferramentas elétricas e baterias/pilhas no lixo doméstico!

Baterias/pilhas:

Lítio:

Observar as indicações no capítulo Transporte (ver "Transporte", Página 35).
