AUD 90 - Ar condicionado DAITSU - Manual de utilização gratuito

Tipo de produto	Cortina de ar (Ar condicionado)
Marca	Daitsu
Modelo	AUD 90
Dimensões (C x A x P)	900 mm x 220 mm x 157 mm
Peso líquido	11,2 kg
Alimentação	220 V, 50/60 Hz
Potência absorvida máx.	130 W (alta velocidade)
Fluxo de ar	1400 m³/h (alta), 1050 m³/h (baixa)
Nível sonoro	51-52 dB
Velocidade do ar	8,5 a 11 m/s
Diâmetro da roda	136 mm
Altura máxima de instalação	3 m
Tipo de instalação	Parede de concreto ou divisória de madeira
Controle	Controle remoto ou interruptor de chave
Ajustes de velocidade	Alta (Hi) e baixa (Lo)
Funções principais	Cortina de ar isolante, ventilação dupla, alto rendimento
Manutenção	Limpeza anual, desconectar antes da intervenção
Precauções de segurança	Não usar produtos químicos (gasolina, benzeno, diluente)
Acessórios fornecidos	Placa de montagem, parafusos, porcas
Uso recomendado	Comércios, teatros, salas de reunião, hotéis, escritórios

Perguntas frequentes - AUD 90 DAITSU

Qual é o tipo de produto do Daitsu AUD 90?

O Daitsu AUD 90 é uma cortina de ar (ar condicionado) projetada para criar uma barreira de ar isolante entre o interior e o exterior, frequentemente usada em comércios, hotéis e escritórios.

Qual é a altura máxima de instalação recomendada?

A altura de instalação não deve exceder 3 metros para garantir uma eficácia ideal da cortina de ar.

Como instalar a cortina de ar em uma parede de concreto?

Remova a placa de montagem, fixe as porcas nos furos preparados com cimento e, em seguida, instale a placa de montagem. Depois, coloque a estrutura principal na extremidade superior da placa e fixe com cunhas.

Como instalar a cortina de ar em uma divisória de madeira?

Fixe a placa de montagem na posição adequada usando parafusos de rosca, depois instale a estrutura principal como para uma parede de concreto.

Como ajustar a velocidade do Daitsu AUD 90?

Você pode ajustar a velocidade para Hi (alta) ou Lo (baixa) manualmente através do interruptor de chave ou usando o controle remoto.

Qual é o consumo de energia elétrica do Daitsu AUD 90?

A potência absorvida máxima é de 130 W no modo de alta velocidade e de aproximadamente 120 W no modo de baixa velocidade.

Qual é o nível sonoro da cortina de ar?

O nível sonoro está entre 51 e 52 dB, o que a torna relativamente silenciosa.

Pode-se instalar vários Daitsu AUD 90 lado a lado?

Sim, se a entrada for mais larga que a cortina de ar, você pode instalar várias unidades em paralelo deixando um espaço de 20 a 40 mm entre elas.

Quais são as manutenções recomendadas para o Daitsu AUD 90?

Recomenda-se realizar manutenção de rotina uma vez por ano. Antes de qualquer intervenção, desconecte o aparelho. Evite limpar com produtos químicos como gasolina ou benzeno.

Quais precauções de segurança devem ser respeitadas durante a instalação?

Instale a unidade em um local sólido para evitar vibrações e ruído. Evite áreas expostas à água, vapor excessivo ou gases explosivos. O espaço entre a cortina de ar e a parede deve ser nulo.

MANUAL DE UTILIZADOR AUD 90 DAITSU

Tabla de dimensiones Unidades (mm)

MODELO A B n° de motores
AUD 90 900 750 5
AUD 120 1200 1050 6

PRECAUCIONES DURANTE LA INSTALLACION

Apresentação do produits 8
Precauções de instalação 9
Instalacao 10
Electrificaço e funcaoamento 11
Manutenção 12
Parametros techniques 12

APRESENTAÇÃO DO PRODUCTO

A Cortina de Ar de Ventilacao Directa e um novo modelo de cortina de ar que tem as seguintes caractestricas: Elevada eficiencia, baixo nivel de ruido e estrutura de tamanho comodo, adoptando technologia de elevado rendimento. Para fornecer um efeito isolado de ar quente ou frio, o fabricante adoptou uma estrutura dupla de ventilacao de ar. E a combinacao de um ar condiionado com um movel moderno. Pode ser instalado por cima da porta de um supermercado, cinema, sala de reunioes, hotel, escritorio, fabrica ou despensa para evacrar poeiras, mosquitos e ar nocivo, etc.

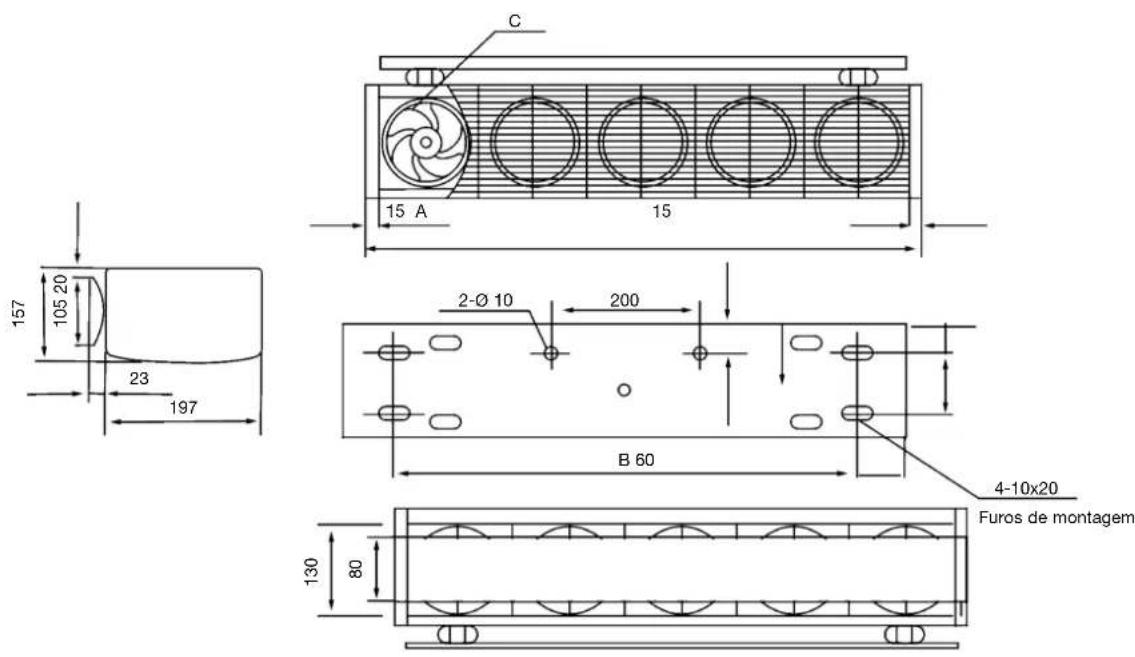

Tabela de dimensoes Unidade (mm)

MODELO A B Número do motor
AUD 90 900 750 5
AUD 120 1200 1050 6

PRECAUÇões DE INSTALLação

Para instalação da Cortina de Ar devem ser observadas as seguientes regras.

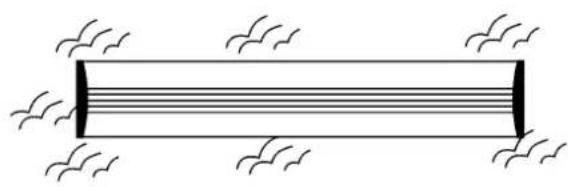

1- Instalar o aparelho em local firme para evitar vibrações eLERentar a segurar (se o local for instavel podem ocorro vibrações e ruido).

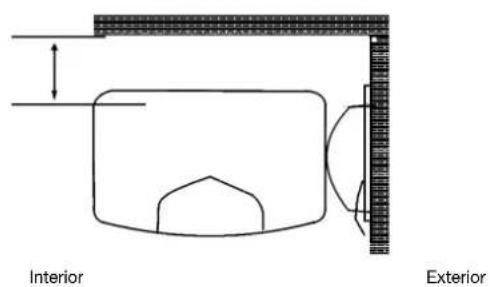

2-InstalaroparelHO 200mm dento da divisao.

3- Se o aparecido estiver demasiado alto, não serao obtidos resultados satisfátórios. O limite de altera é de 3 m.

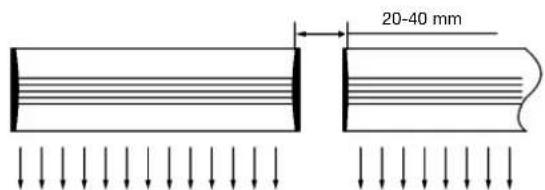

4- Quando a entrada for mais larga que a cortina, recomenda-se a instalação de dois ou mais aparhos em paralelo. Neste caso, prever intervalos de 20-40 mm entre os aparhos.

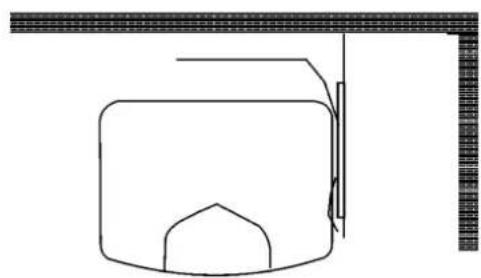

5- Nãodeerixar intervalos entreacortina de areaparede.

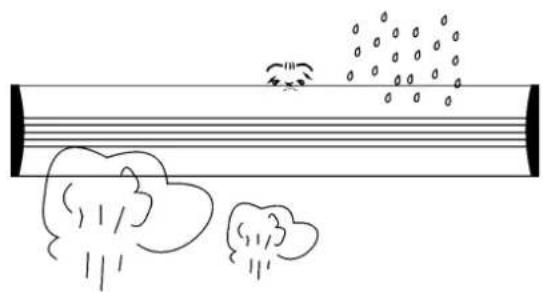

6- Não instalar o aparelho em local onde possa estar exposto a salpicos de agua, vapores excessivos, gases inflamaveis ou corrosivos.

INSTALAÇÃO

A- Instalacao em parede de betao:

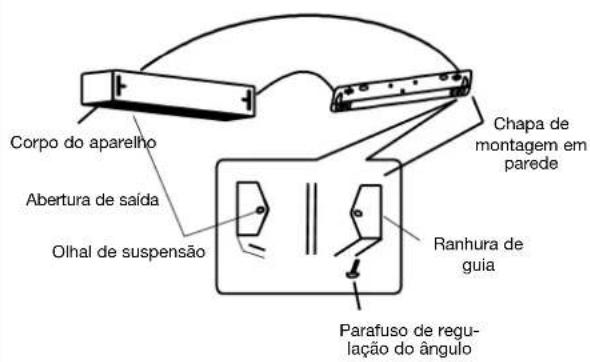

1- Retirar a chapa de montagem.

Pode ser removida retirando o parafuso na parte posterior do corpo principal.

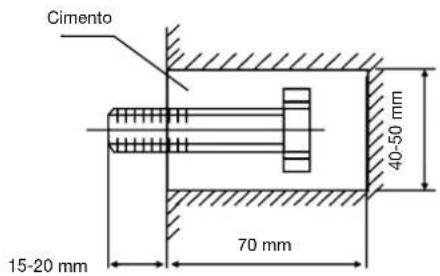

2- Fixar os pemos na posicao adequada.

(Escolher a posicao e cimentar os furos dos pernos).

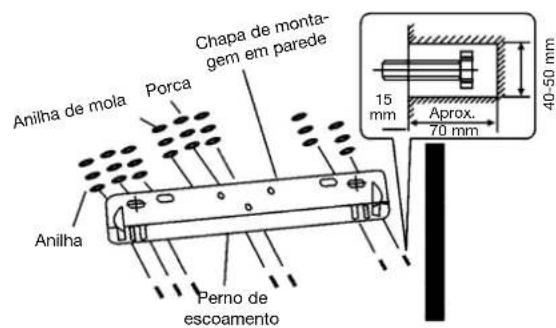

3- Quando o cimento estiver seco, fixar a chapa de montagem (utilizar a porca e anilha como ilustrado).

4- Instalação do corpo principal.

Encostar o corpo principal do aparelho na parte superior da chapa de montagem e enganchá-lo como ilustrado.

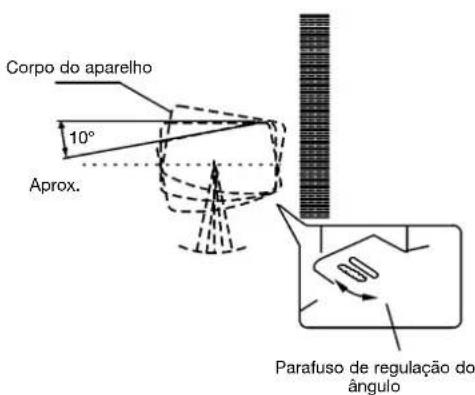

B- Instalação em parede demadeira:

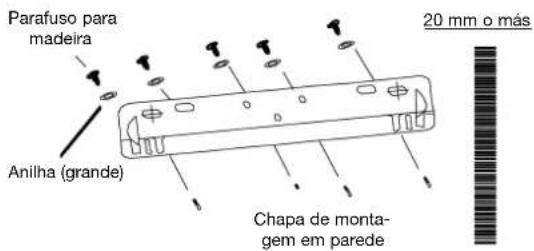

1- Fixar a chapa de montagem nas posições adequadas com parafus-sos autoroscantes.

2-Similar ao passo 4 de A.

ELECTRIFICAZAO E FUNCIONAMENTO

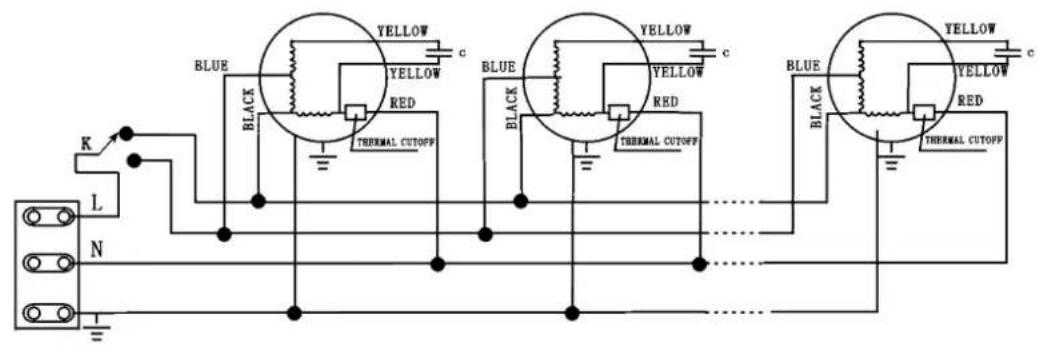

Electrificação

1- Modelo com interruptor.

2- Modelo com controlo remoto.

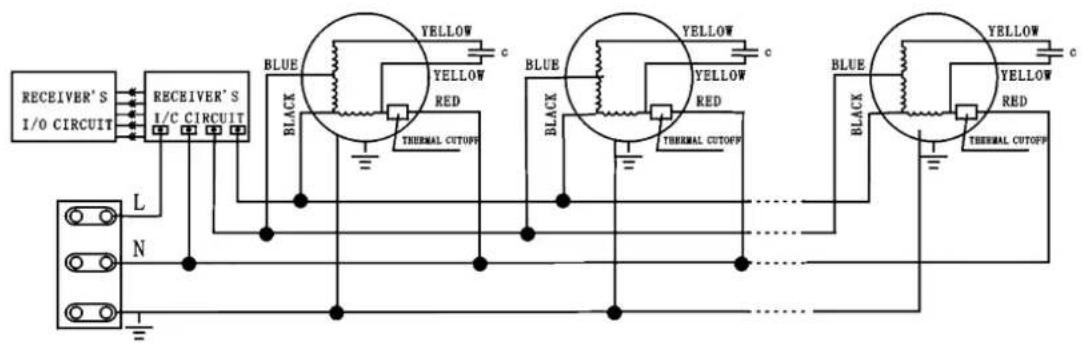

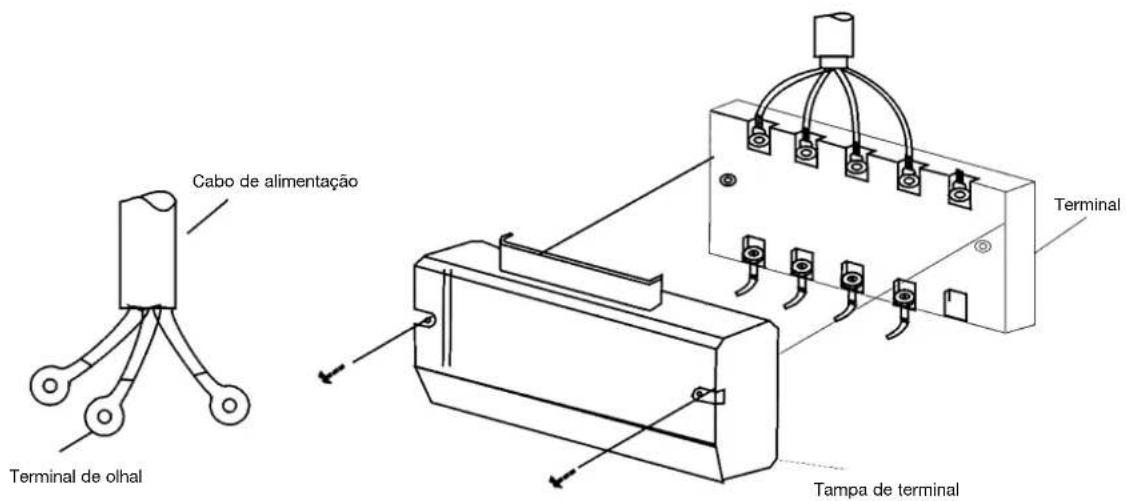

Método de electrificação

MANUTENÇA O

Funcionamento

1-Ligor o interruptor.

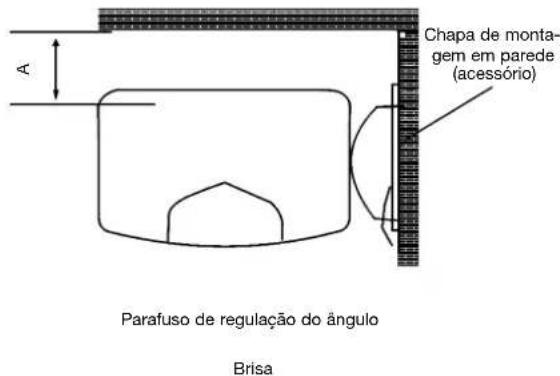

2- Colocar o interruptor na posicao Hi (alto) ou Lo (baixo) manuaamente ou com o controlo remoto.

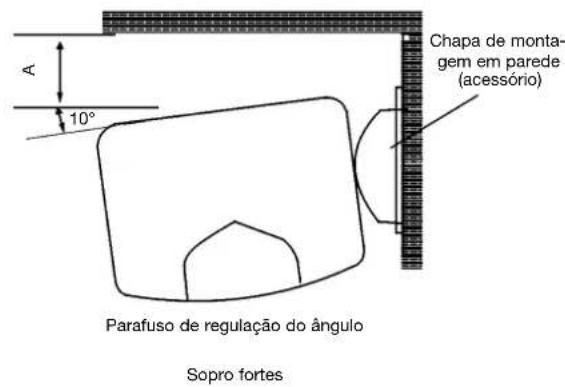

3- Regular a greha para obter o melhor efeito.

PRECAUÇÖES

1- Desligar a corrente antes de intervir no aparelho. A manutencao de rotina deve ser executada todos os anos.
2- Utilizar o aparecido à tensão e frequência nominais indicadas na placá de caracteristicas.
3- Nunca utilizing gasolina, benzeno, diluente ou quaisquer autres produits quimicos para limpar a cortina de ar.
4- Nao deixar entrada quaisquer liquidos no motor.
5- Quando a alimentacao for feita atraves de tomada, a ficha deve estar em conformidade com a norma IEC335-1. Quando o cabo de alimentacao estiver directamente ligado à linhe de alimentacao, deve ser instalado esta um disjuntor bipolar com uma abertura de contacto minima de 3 mm.

PARAMETROS TECNICOS

MODELO	Frequência Hz	Tensão V	Diâmetro do ventilador mm	Comprimento da estrutura mm	Entrada maior de potência W		Volume de ar m3		Ruido dB	Velocidade do ar m/s	Peso ligudo Kg	Dimensões mm
					Alta	Baixa	Alta	Baixa
AUD 90	50/60	220	136	900	130	120	1400	1050	51-52	8,5-11	11,2	900x220x157
AUD 120				1200	160	145	1760	1680	53-54	8,5-11	14,5	1200x220x157
