AUD 90 - Climatisation DAITSU - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Rideau d'air (Climatisation)
Marque	Daitsu
Modèle	AUD 90
Dimensions (L x H x P)	900 mm x 220 mm x 157 mm
Poids net	11,2 kg
Alimentation	220 V, 50/60 Hz
Puissance absorbée max	130 W (haute vitesse)
Débit d'air	1400 m³/h (haute), 1050 m³/h (basse)
Niveau sonore	51-52 dB
Vitesse de l'air	8,5 à 11 m/s
Diamètre de la roue	136 mm
Hauteur d'installation maximale	3 m
Type d'installation	Mur en béton ou cloison en bois
Contrôle	Télécommande ou interrupteur à clé
Réglages de vitesse	Haute (Hi) et basse (Lo)
Fonctions principales	Rideau d'air isolant, ventilation double, haut rendement
Entretien	Nettoyage annuel, débrancher avant intervention
Précautions de sécurité	Ne pas utiliser de produits chimiques (essence, benzène, diluant)
Accessoires fournis	Plaque de montage, vis, écrous
Usage recommandé	Commerces, théâtres, salles de réunion, hôtels, bureaux

FOIRE AUX QUESTIONS - AUD 90 DAITSU

Quel est le type de produit du Daitsu AUD 90 ?

Le Daitsu AUD 90 est un rideau d'air (climatisation) conçu pour créer une barrière d'air isolante entre l'intérieur et l'extérieur, souvent utilisé dans les commerces, hôtels et bureaux.

Quelle est la hauteur d'installation maximale recommandée ?

La hauteur d'installation ne doit pas dépasser 3 mètres pour garantir une efficacité optimale du rideau d'air.

Comment installer le rideau d'air sur un mur en béton ?

Retirez la plaque de montage, fixez les écrous dans les trous préparés avec du ciment, puis installez la plaque de montage. Ensuite, placez la structure principale sur l'extrémité supérieure de la plaque et clavetez.

Comment installer le rideau d'air sur une cloison en bois ?

Fixez la plaque de montage à la position adéquate à l'aide de vis tarauds, puis installez la structure principale comme pour un mur en béton.

Comment régler la vitesse du Daitsu AUD 90 ?

Vous pouvez régler la vitesse sur Hi (haute) ou Lo (basse) manuellement via l'interrupteur à clé ou à l'aide de la télécommande.

Quelle puissance électrique consomme le Daitsu AUD 90 ?

La puissance absorbée maximale est de 130 W en mode haute vitesse, et d'environ 120 W en mode basse vitesse.

Quel est le niveau sonore du rideau d'air ?

Le niveau sonore se situe entre 51 et 52 dB, ce qui le rend relativement silencieux.

Peut-on installer plusieurs Daitsu AUD 90 côte à côte ?

Oui, si l'entrée est plus large que le rideau d'air, vous pouvez installer plusieurs unités en parallèle en laissant un espace de 20 à 40 mm entre elles.

Quels sont les entretiens recommandés pour le Daitsu AUD 90 ?

Il est recommandé d'effectuer une maintenance de routine une fois par an. Avant toute intervention, débranchez l'appareil. Évitez de nettoyer avec des produits chimiques comme l'essence ou le benzène.

Quelles précautions de sécurité faut-il respecter lors de l'installation ?

Installez l'unité dans un endroit solide pour éviter vibrations et bruit. Évitez les zones exposées à l'eau, à la vapeur excessive ou aux gaz explosifs. L'espace entre le rideau d'air et le mur doit être nul.

MODE D'EMPLOI AUD 90 DAITSU

Manuel d'instructions

Operation manual

CONTENIDOS

Le produit 14
Précautions d'installation 15
Installation 16
Installation electrique et mise sous tension 17
Maintenance 18
Parametres techniques 18

LE PRODUIT

Le rideau d'air à ventilation directe est un nouveau modele dont les caractéristiques sont les suivantes : haut rendement, niveau sonore réduit et taille raisonnable ; une technologie adoptée a été utilisée pour la production. Afin d'isoler l'air chaud et l'air froid, une structure de ventilation double a été adoptée. Elle est assorté au climatiseur et à sa cloison moderne. Ce modele s'installe au-dessus de la porte des commercés, théâtres, salles de réunion, hotels, bureaux. Dans les(chambres,les usines et les économats afin d'éviter la poussière, les moustiques, les environnementns nocifs, etc.

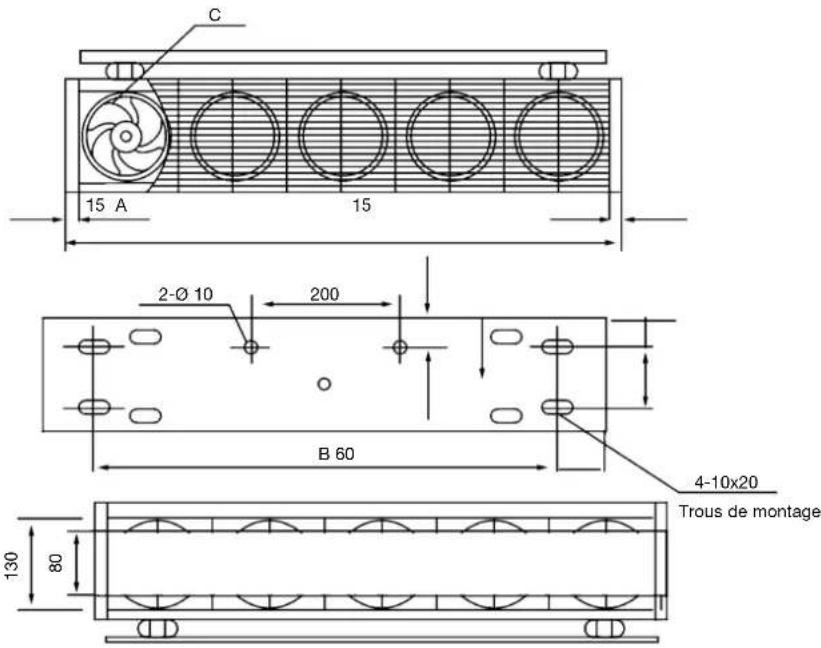

Table des dimensions Unité (mm)

MODELLE A B Numéro du moteur
AUD 90 900 750 5
AUD 120 1200 1050 6

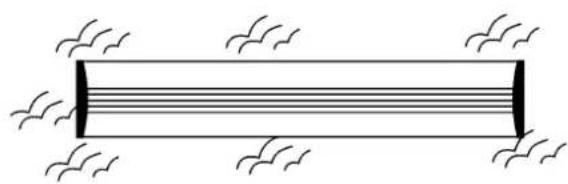

PRECAUTIONS D'INSTALLATION

Suivre les instructions suivantes lors de l'installation du rideau d'air.

1- Installer l'unité dans un endroit solide afin d'éviter les vibrations et d'assurer sa sécurité (sinon, cela risque d'entrainer la déformation du mur, des tremblements et du bruit).

2- Installer l'unité à l'intérieur de la pièce avec A≥ 100 mm.

Intérieur
Exterieur

3- Si l'unité est installée trop haut, Les effets obtenus ne seront pas suffisants. La hauteur limite est de 3 metres.

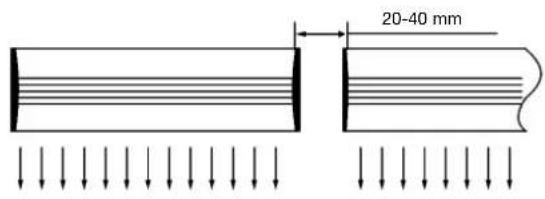

4- Si l'entrée est plus large que le rideau d'air, il est conseilé d'insteller en parallele deux unités ou plus. Dans ce cas, prévoir des espaces de 20 à 40 mm entre les unités.

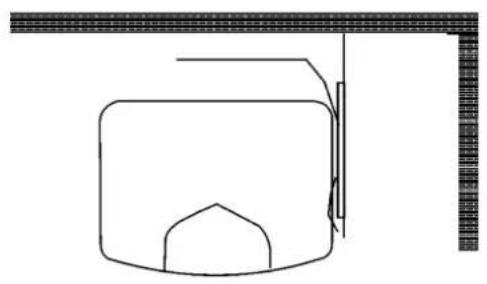

5- Ne pas laisser d'espace entre le rideau d'air et le mur.

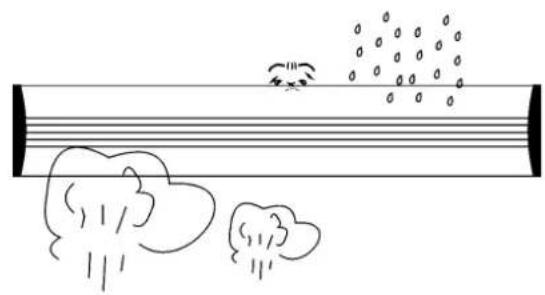

6- Ne pas installer l'unité à un endroit exposé à l'eau, à une vapeur excessive, à des gaz explosifs ou corrosifs.

INSTALLATION

A- Installations sur un mur de béton:

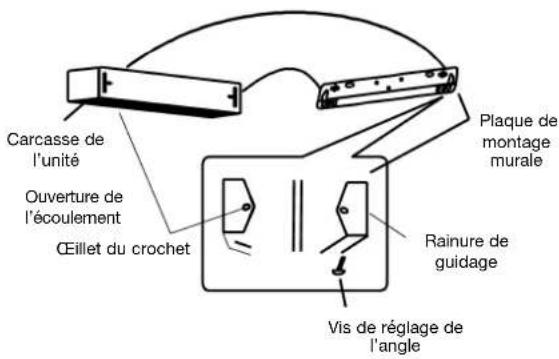

1- Retirer la plaque de montage.

Elle peut être retiree enotide la vis se trouvant à l'amiere de la carcasse principale.

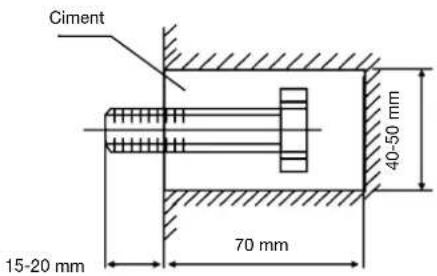

2- Fixer les écrous dans la position appropriée.

(Choisir la position avec la plaque de montage etmettre du ciment dans les trous des boulons).

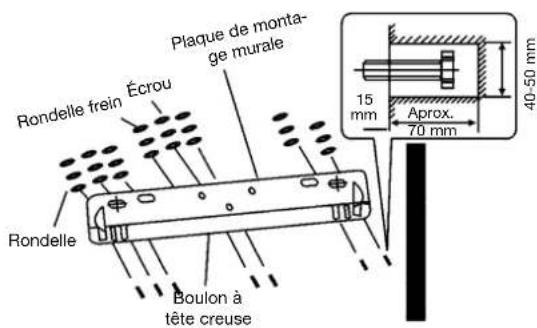

3- Une fois que le ciment a pris, installer la plaque de montage (utiliser la rondelle et l'écrou comme indiqué ci-après).

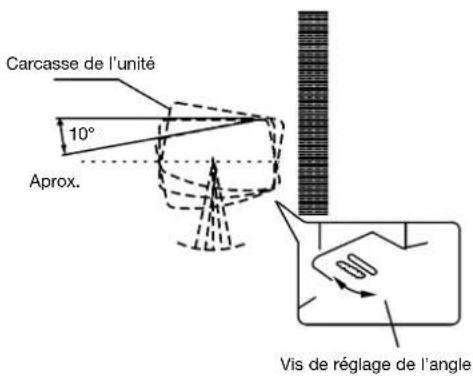

4- Installer la structure principale

Placer la structure principale sur l'extrémité supérieur de la plaque de montage et la claveter.

B- Installation sur une cloison en bois:

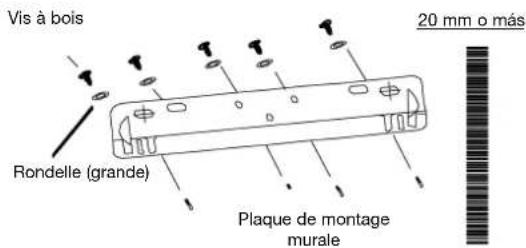

1- Fixer la plaque de montage dans la position adequate à l'aide des vis tarauds.

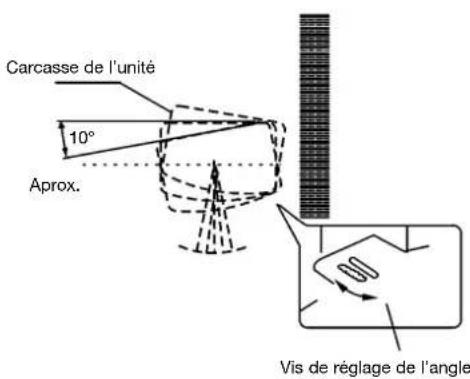

2-Meme chose que pour I'etape 4 de la partie A

INSTALLATION ÉLECTRIQUE ET MISE SOUS TENSION

Installationelectrique

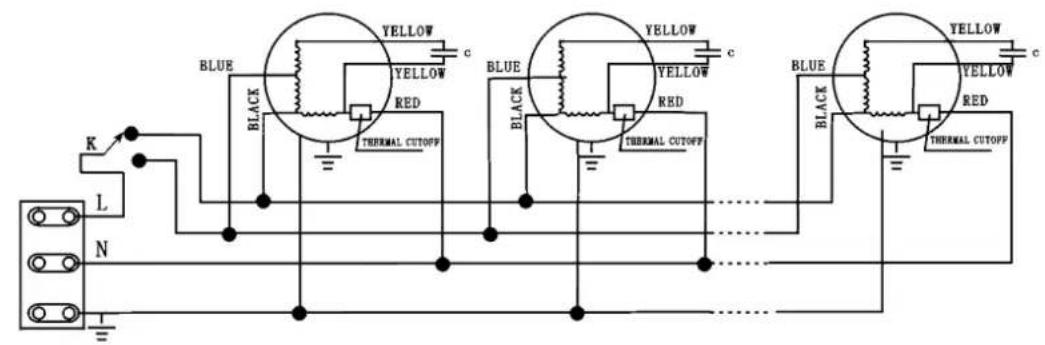

1- Modèle avec interrupteur à clé.

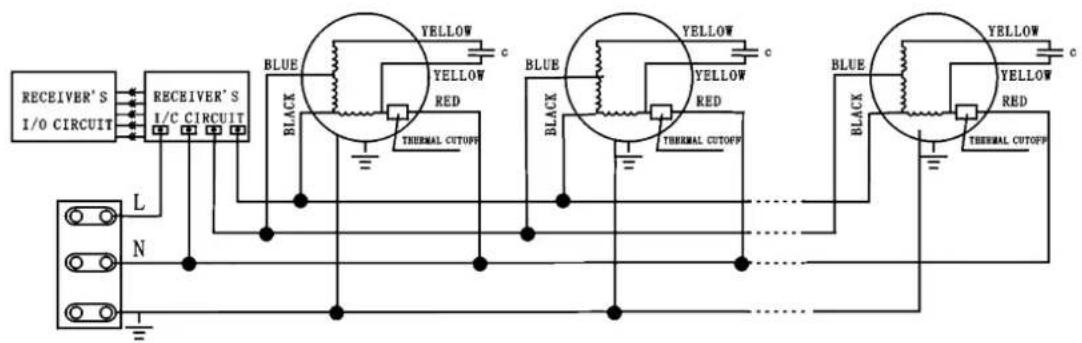

2- Modèle avec telécommande.

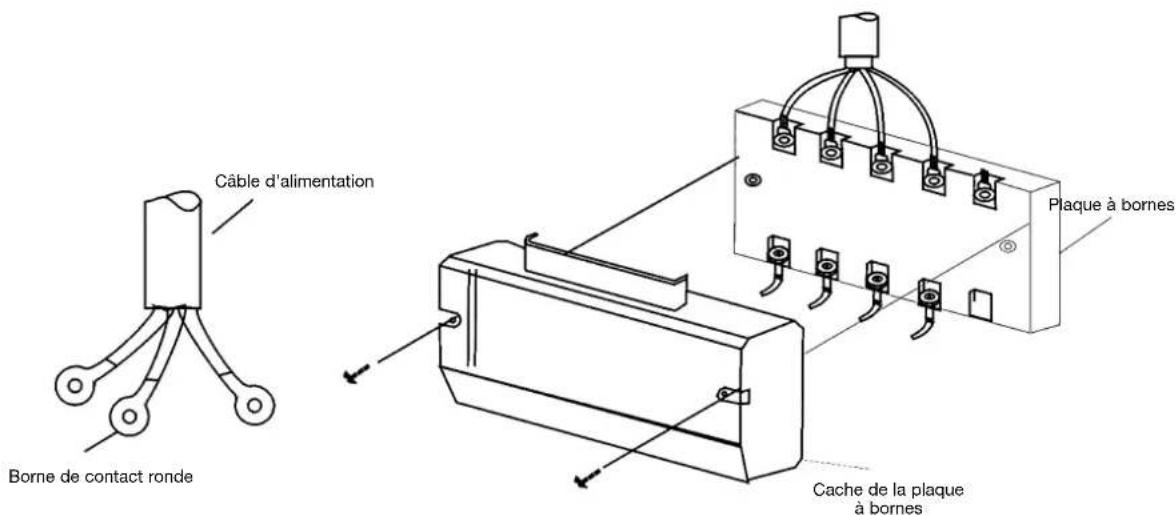

Méthode de câblage

MAINTENANCE

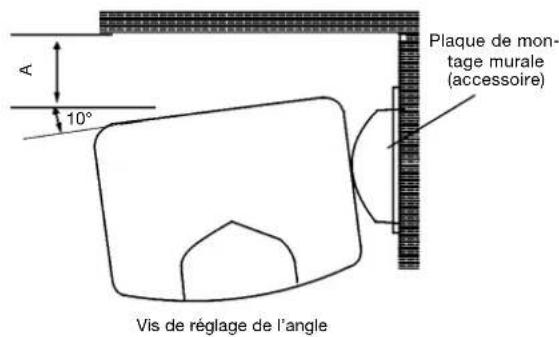

Mode

1-Metre I'unite sous tension.
2-Metre l'interrupteur sur Hi ou Lo, manuellement ou a partir de la telecommande.

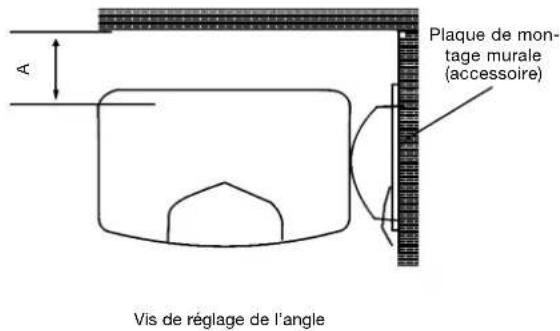

3- Regler l'orientation pour obtenir le meilleur effet.

Vents forts

Brise

PRECAUTIONS

1- Debrancher la source d'alimentation avant d'intervenir sur l'unité. La maintenance de routine doit être effectue une fois par an.
1- Utiliser l'unité avec la tension nominale et la fréquence indiquées sur la plaque signalétique.
1- Ne jamais utiliser d'essence, de benzène, de diluant et autres produits chimiques pour nettoyer le rideau d'air.
1- Eviter que de I'eau ne penetre dans le moteur.
1- Lorsque la source d'alimentation vient d'une prise murale, cette derniere doit etre conforme a la norme IEC335-1. Lorsque le cable d'alimentation est directement raccorded au tube de charge, un commutateur de polarite avec un intervalle de contact de 3 mm minimum doit etre instalé sur ce dernier.

PARAMÉTRES TECHNIQUES

MODELE	Fréquence Hz	Tension V	Diamètre de la roue mm	Longueur de la structure mm	Puisance absorbée max W		Volume d'air m3		Niveau sonore dB	Vitesse de l'air m/s	Poids net Kg	Dimension mm
					Haute	Basse	Haute	Basse
AUD 90	50/60	220	136	900	130	120	1400	1050	51-52	8,5-11	11,2	900x220x157
AUD 120				1200	160	145	1760	1680	53-54	8,5-11	14,5	1200x220x157
