Tipo de producto	Cortina de aire (Climatización)
Marca	Daitsu
Modelo	AUD 90
Dimensiones (L x A x P)	900 mm x 220 mm x 157 mm
Peso neto	11,2 kg
Alimentación	220 V, 50/60 Hz
Potencia absorbida máxima	130 W (alta velocidad)
Caudal de aire	1400 m³/h (alta), 1050 m³/h (baja)
Nivel sonoro	51-52 dB
Velocidad del aire	8,5 a 11 m/s
Diámetro de la rueda	136 mm
Altura máxima de instalación	3 m
Tipo de instalación	Pared de hormigón o tabique de madera
Control	Mando a distancia o interruptor con llave
Ajustes de velocidad	Alta (Hi) y baja (Lo)
Funciones principales	Cortina de aire aislante, ventilación doble, alto rendimiento
Mantenimiento	Limpieza anual, desconectar antes de intervenir
Precauciones de seguridad	No usar productos químicos (gasolina, benceno, disolvente)
Accesorios incluidos	Placa de montaje, tornillos, tuercas
Uso recomendado	Comercios, teatros, salas de reuniones, hoteles, oficinas

Preguntas frecuentes - AUD 90 DAITSU

¿Cuál es el tipo de producto del Daitsu AUD 90?

El Daitsu AUD 90 es una cortina de aire (climatización) diseñada para crear una barrera de aire aislante entre el interior y el exterior, a menudo utilizada en comercios, hoteles y oficinas.

¿Cuál es la altura máxima de instalación recomendada?

La altura de instalación no debe exceder 3 metros para garantizar una eficacia óptima de la cortina de aire.

¿Cómo instalar la cortina de aire en una pared de hormigón?

Retire la placa de montaje, fije las tuercas en los agujeros preparados con cemento, luego instale la placa de montaje. Después, coloque la estructura principal en el extremo superior de la placa y clave.

¿Cómo instalar la cortina de aire en un tabique de madera?

Fije la placa de montaje en la posición adecuada con tornillos autorroscantes, luego instale la estructura principal como para una pared de hormigón.

¿Cómo ajustar la velocidad del Daitsu AUD 90?

Puede ajustar la velocidad en Hi (alta) o Lo (baja) manualmente mediante el interruptor con llave o con el mando a distancia.

¿Qué potencia eléctrica consume el Daitsu AUD 90?

La potencia absorbida máxima es de 130 W en modo alta velocidad, y de aproximadamente 120 W en modo baja velocidad.

¿Cuál es el nivel sonoro de la cortina de aire?

El nivel sonoro se sitúa entre 51 y 52 dB, lo que lo hace relativamente silencioso.

¿Se pueden instalar varios Daitsu AUD 90 uno al lado del otro?

Sí, si la entrada es más ancha que la cortina de aire, puede instalar varias unidades en paralelo dejando un espacio de 20 a 40 mm entre ellas.

¿Cuáles son los mantenimientos recomendados para el Daitsu AUD 90?

Se recomienda realizar un mantenimiento de rutina una vez al año. Antes de cualquier intervención, desconecte el aparato. Evite limpiar con productos químicos como gasolina o benceno.

¿Qué precauciones de seguridad se deben respetar durante la instalación?

Instale la unidad en un lugar sólido para evitar vibraciones y ruido. Evite las zonas expuestas al agua, vapor excesivo o gases explosivos. El espacio entre la cortina de aire y la pared debe ser nulo.

MANUAL DE USUARIO AUD 90 DAITSU

Introduccion al producto 2
Precauciones durante la instalacion 3
Instalacion 4
Conexiones electricas y puesta en marcha 5
Mantenimiento 6
Parámetros tíncicos 6

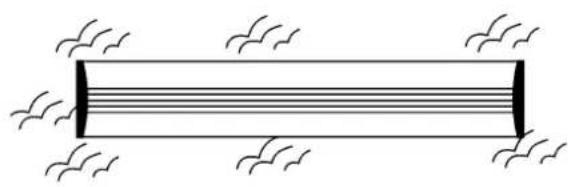

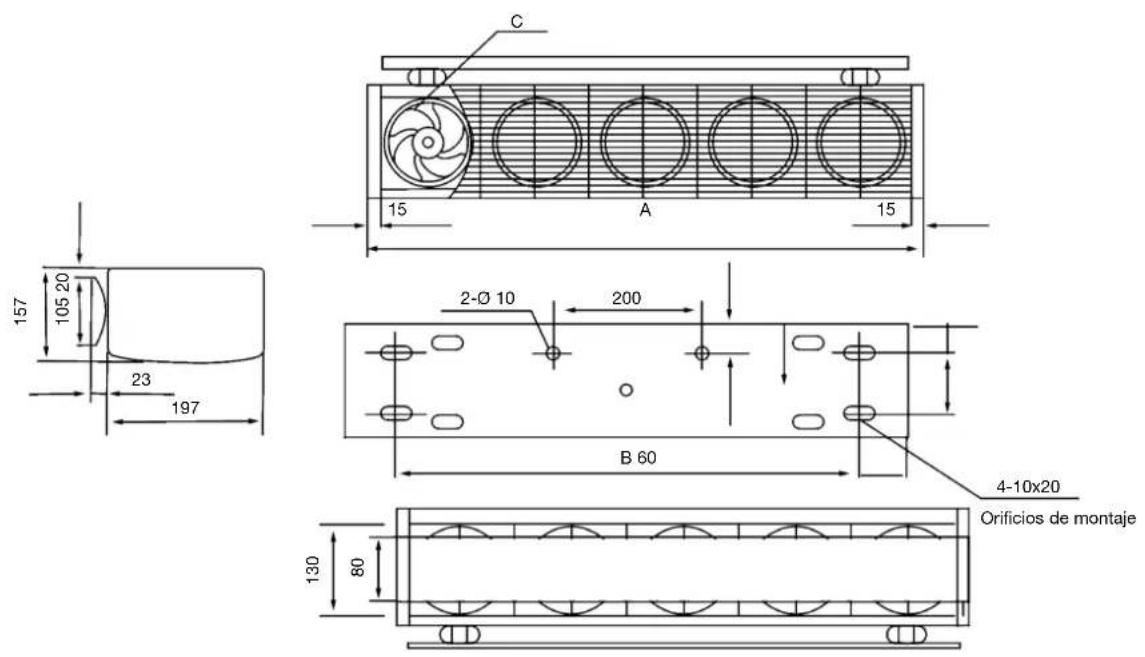

INTRODUCCION AL PRODUCTO

La unidad de cortina de aire de ventilacion directa es un nuevo modelo de cortina de aire queiene las seguides caracteristicas: elevada eficiencia, bajo nivel de ruido y estructura razonable, y seutilizocnologofadoptada para su produccion Para lograr un efecto aislado de aire frio o caliente, se hautilido una estructura de doble ventilacion del aire. Se tratate da una estrutura que se adapta perfectamente a las instalaciones modernas. Se possible colocar sobre puertas demercados, teatros, salas de reuniones, habitaciones, hoteles, oficinas, fabricas y almacenes para evaporar el polvo, mosquitos, ambientes perjudiciales, etc.

Siga lassiguientesindicacionesdurante la instalacionde la cortina de aire.

1- Instale la unidad en un lugar resistente para evitar vibrações y garantizar su seguridad (ya que podía provocar gritas o vibrações en la pared y ruidos).

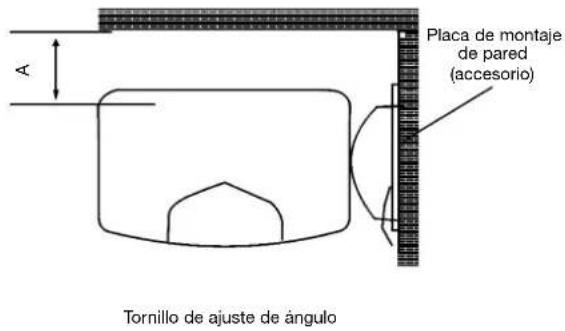

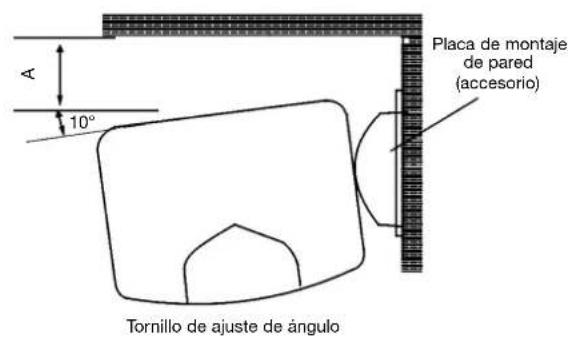

2-Instale la unidad bajo el lawe estancia y A≥100 mm.

Interior
Exterior

3- Si instalala la unidad a demasiada alta, no obtendra los efectos suficientes. El limite de alta es de 3 metros.

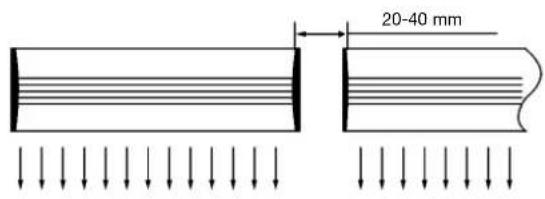

4- Cuando la entrada es más ancha que la cortina de aire, se recomienda instalar dos o más unidades en paralelo. EnIELD caso,deje espacios de 20-40 mm entre las differentes unidades de cortina de aire.

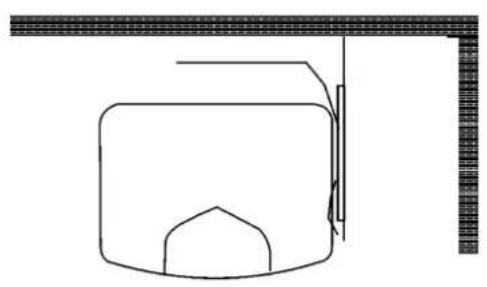

5- No deje ningún espacio entre la cortina de aire y la pared.

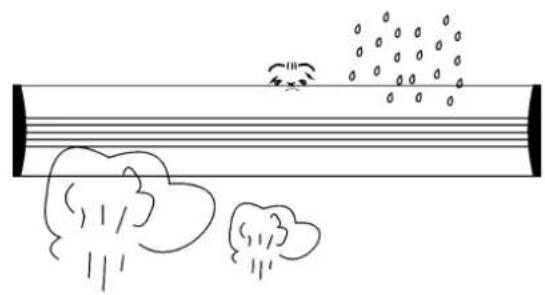

6- No instale la unidad en lugaresdonde poder ser salpicada con agua, esté expuesta a vapores excesivos, gases explosivos o gases corrosivos.

INSTALLACION

A- Instalación en pared de hormigón:

1- Retire la plac de montaje. Para ello, afoje el tornillo de la parte posterior del cuero principal.

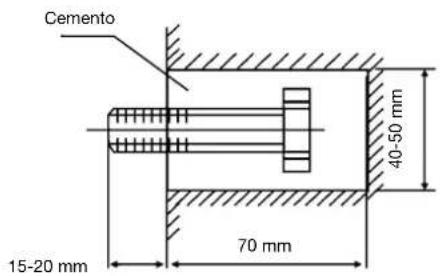

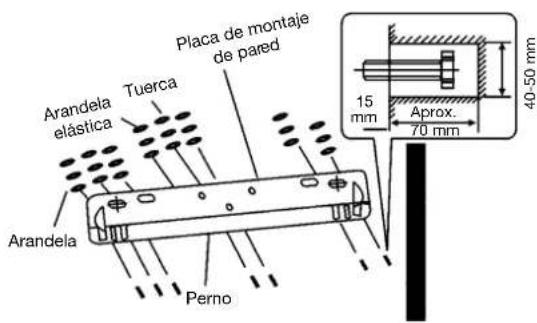

2- Fije los permos en la posicón correcta. (Decía la posición conalysis de la plaza de montaje y vierta cemento en los orificios de los permos).

3- Cuando el cemento se haya escado, monte la plac de montaje (utilice la arandela y la tuerca de acuerdo con la?siguele ilustracion).

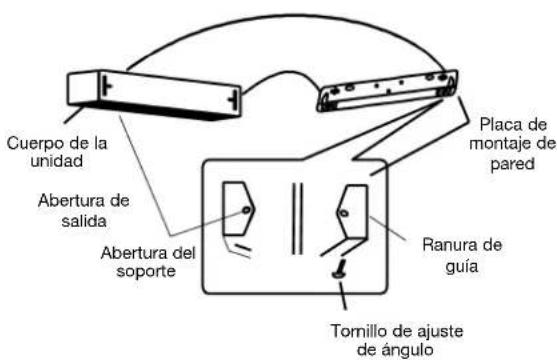

4- Instale el cuero principal de la unidad.

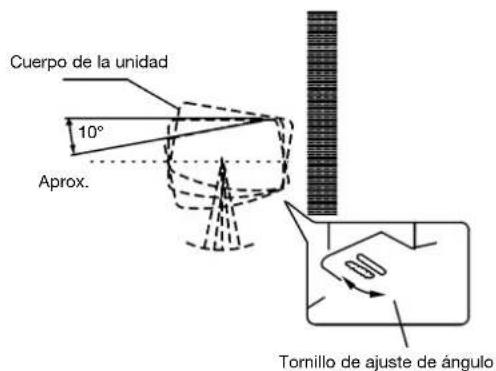

Ajuste el cuero principal en el extremo superior de la placar de montaje y sujete la como se muestra.

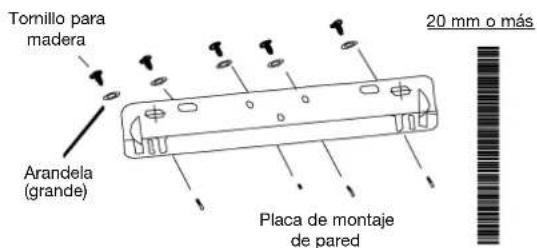

B-Instalación en pared de madera:

1-Fije la placade montaje en las posiciones correctas con tornillos.

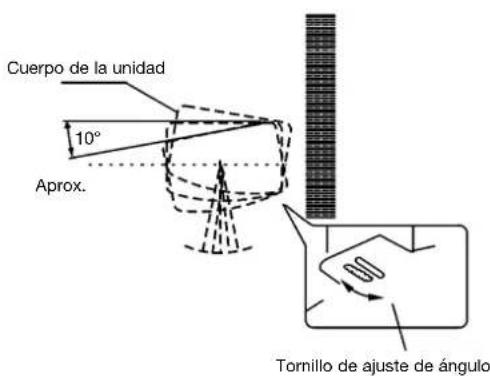

2- Igual que el paso 4 de A.

CONEXIONES ELECTRICAS Y PUESTA EN MARCHA

Conexiones electrolycas

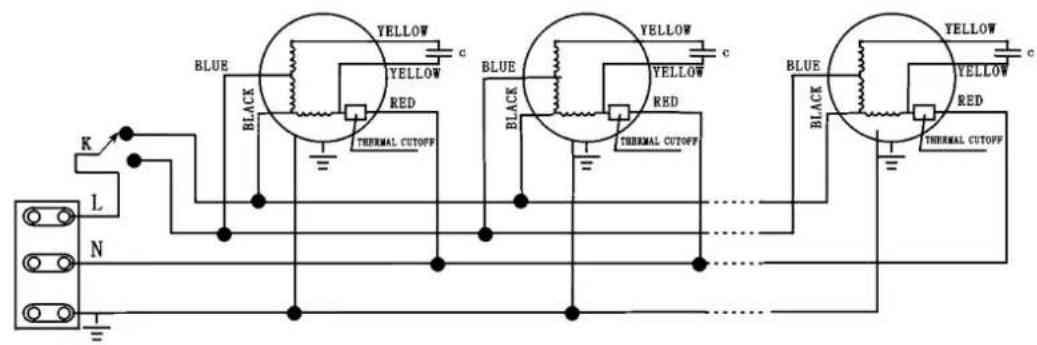

1- Modelo con cerradura de contacto.

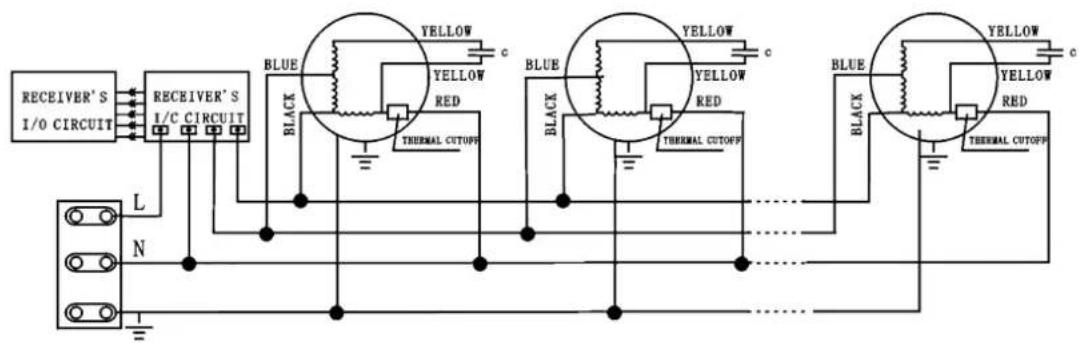

2- Modelo con control remoto.

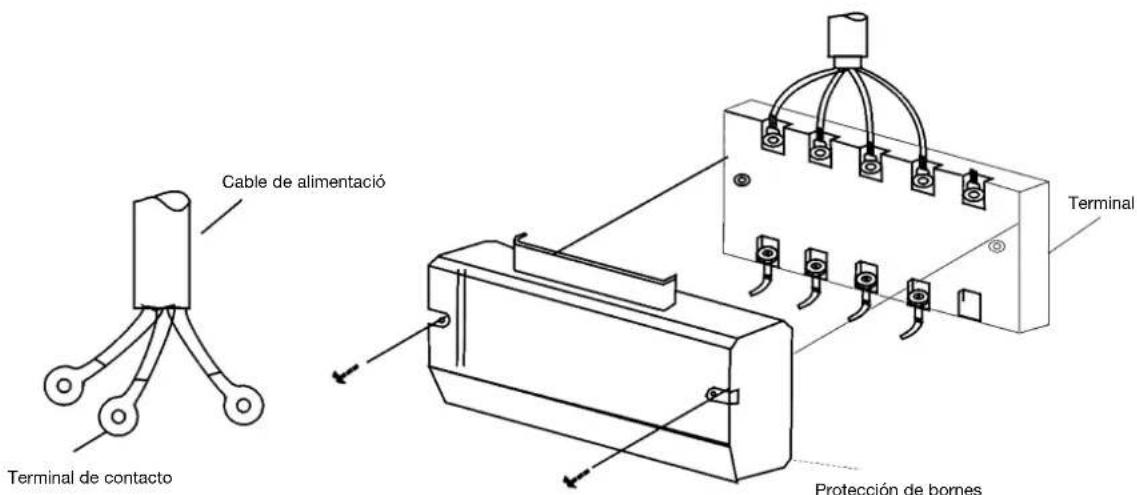

Método de cableado

MANTENIMIENTO

Funcionamento

1- Encienda el interruptor de potencia.
2-Coloque el interruptor en "Hi" (alto) o Lo (bajo) manualmente o con el telemando.
3- Ajuste la rejilla para Obtener el mejor efecto.

Fuerte viento

Brisa

PRECAUCIONES

1- Desconecte la fuente de alimentacion antes de realizar las pertinentes tareas deostenimiento anuales.
2- Utilice launidad en el rango de tension y fecuencia que se indicaten en la placac decharacteristicas tecnicas.
3- Nunca utilise gasolina, benceno, disolventes uOTHER productos quimicos para limpiar la cortina de aire.
4- No doit que entre agua en el motor.
5- Cuando el suministro eletrico proce de una toma de corrente, el enchufe debe ajustarse a IEC335-1. Cuando el cable eletrico está conectado a un alimentador primario directamente, la inversion de polaridad del intervalo de contacto debe ser como minimo de 3 mm.

PARÁMETROS TÉCNICOS

MODELO	Frecuencia Hz	Tensión V	Diámetro de la rueda mm	Longitud del cuerpo mm	Potencia max. de entrada W		Volumen de aire m3/h		Ruido dB	Velocidad del aire m/s	Peso neto Kg	Dimensiones mm
					Alta Baja	Alta Baja	Alta Baja	Alta Baja
AUD 90	50/60 220	136	900	130	120	1400	1050	51-52	8,5-11	11,2	900x220x157
AUD 120			1200	160	145	1760	1680	53-54	8,5-11	14,5	1200x220x157
