MANUAL DE USUARIO AKD12AFDN DAITSU

MANUAL DE OPERACIONES

AKD-9AFDN AKD-12AFDN

Gracias por comprar un acondicionador de aire

inverter

Antes de usar el acondicionador de aire, sírvase leer estas instrucciones de funcionamiento con cuidado y guárdelas para referencia futura. Si usted ha perdido el Manual del Usuario, por favor póngase en contacto con el agente local o visite sat.eurofredgroup.com para la versión electrónica.

ADVERTENCIA

Funcionamiento y mantenimiento

• Este aparato puede no puede ser utilizado por niños (no mayores de 8 años) ni personas con capacidad física, sensorial o mental reducida o que carezcan de experiencia o conocimientos sin la supervisión de un adulto o sin antes haber recibido instrucciones sobre como utilizarlo de forma segura y entender los peligros que implica su manejo.
• Los niños no deben jugar con el aparato.
• La limpieza y el mantenimiento no deben ser realizados por niños sin la supervisión de un adulto.
• No conecte el aire acondicionado a una toma múltiple. Podría provocar un incendio.
• Desconecte el aparato de la corriente cuando quiera limpiarlo. Podría producirse una descarga eléctrica.
• Si el cable de alimentación está dañado, deberá ser sustituido por el fabricante, el servicio técnico oficial o una persona cualificada para evitar riesgos.
• No limpie el aire acondicionado con agua. Podrían producirse descargas eléctricas.
• No vierta ni pulverice agua sobre la unidad interior. Pueden producirse descargas eléctricas o un mal funcionamiento.
• Después de retirar el filtro, no toque las aletas, podría cortarse.
• No utilice fuego o un secador de pelo para secar el filtro. Podría deformarse o provocar un incendio.
• El mantenimiento debe ser realizado por personal cualificado. En caso contrario, pueden producirse lesiones personales o daños materiales.

ADVERTENCIA

• No repare el acondicionador de aire Ud. mismo. Pueden producirse descargas eléctricas o daños en las partes. Si necesita reparar el aire acondicionado, póngase en contacto con el distribuidor.
• No introduzca los dedos ni ningún objeto por la entrada o salida de aire. Pueden producirse lesiones personales o daños en el aparato.
• No bloquee la salida ni la entrada de aire. Puede provocar un mal funcionamiento de la unidad.
• No moje el mando a distancia, podría dejar de funcionar.
• Cuando ocurra algo de lo siguiente, apague el aire acondicionado y desconéctelo de la corriente inmediatamente y póngase en contacto con el distribuidor o el servicio técnico:
• El cable eléctrico está demasiado caliente o dañado.
• El aparato hace un ruido anormal.
• El interruptor de circuito se dispara con mucha frecuencia.
• El aire acondicionado huele a quemado.
  • La unidad interior gotea.
• Si el aire acondicionado funciona en condiciones anormales, puede provocar averías, descargas eléctricas o un incendio.
• Al encender o apagar la unidad con el interruptor de funcionamiento de emergencia, presione este interruptor con un objeto aislante que no sea metálico.
• No se suba encima de la unidad exterior ni coloque objetos pesados. Puede provocar daños materiales o lesiones personales.

- Manejo seguro del refrigerante inflamable

- Requisitos de cualificación del responsable de instalación y mantenimiento

1. Todos los operarios que participen en el sistema de refrigeración deberán disponer de la certificación válida otorgada por la organización autorizada y la cualificación para tratar el sistema de refrigeración reconocida por este sector.
   Si se necesitan otros técnicos para mantener y reparar el equipo, deberán ser supervisados por la persona que disponga de la cualificación para usar refrigerante inflamable.

2. Solo podrá repararse mediante el método sugerido por el fabricante del equipo.

- Notas de instalación

1. No se permite el uso del aire acondicionado en una habitación con fuego encendido (como, por ejemplo, una fuente de fuego, artículos con gas de hulla en funcionamiento, calentador encendido).
2. El aire acondicionado debe instalarse en una habitación que sea más grande que la superficie mínima de habitación.
   La superficie mínima de habitación se indica en la placa o en la siguiente tabla.
3. La prueba de fugas es imprescindible después de la instalación.

Tabla - Superficie mínima de habitación (m2)

- Notas de mantenimiento

1. Comprobar si la zona de mantenimiento o la superficie de habitación cumplen los requisitos de la placa.

- Solo se permite su funcionamiento en habitaciones que reúnan los requisitos de la placa.

1. Comprobar si la zona de mantenimiento está bien ventilada.

- La ventilación continuada se debe mantener durante el proceso de intervención.

1. Comprobar si hay una fuente de fuego o una fuente de fuego potencial en la zona de mantenimiento.
2. Están prohibidas las llamas vivas en la zona de mantenimiento; y se deberá colocar el cartel de "prohibido fumar".
3. Comprobar si la marca del equipo está en buenas condiciones.
4. Reemplazar las advertencias de seguridad ambiguas o dañadas.

- Soldadura

1. Si debe cortar o soldar las tuberías del sistema refrigerante en el proceso de mantenimiento, por favor siga los siguientes pasos:

a. Cerrar la unidad y cortar la fuente de alimentación
b. eliminar el refrigerante
c. hacer el vacío
d. limpiar con gas N2
e. cortar o soldar
f. devolver al punto de servicio para soldar

1. El refrigerante se deberá reciclar en el depósito de almacenamiento especializado.

2. Asegúrese de que no hay ninguna llama viva cerca del enchufe de la bomba de vacío y que está bien ventilado.

• Llenado de refrigerante

1. Utilice los equipos especializados de llenado de refrigerante para R32. Asegúrese de que los diferentes tipos de refrigerante no se contaminarán entre sí.
2. El depósito de refrigerante se debe mantener vertical mientras se llena de refrigerante.
3. Pegar la etiqueta en el sistema después de terminar el llenado (o de que no se haya terminado).
4. No llenar de más.
5. Cuando se haya terminado de llenar, por favor realice la detección de fugas antes de poner en marcha las pruebas; se deberá realizar otra detección de fugas cuando se retire.

- Instrucciones de seguridad para transporte y almacenamiento

1. Por favor, utilice el detector de gas inflamable para comprobar antes de descargar y abrir el contenedor.
2. Sin fuentes de fuego y sin fumar.
3. Según las normas y legislación locales.

Función

Introducción

Los acondicionadores de aire de tipo ventana pueden regular la temperatura ambiente y secar el ambiente. Es conveniente para su trabajo, estudio y vida. Se puede usar ampliamente en recintos residenciales, negocios, hoteles, oficinas, bibliotecas y laboratorios, así como en muchos otros sitios.

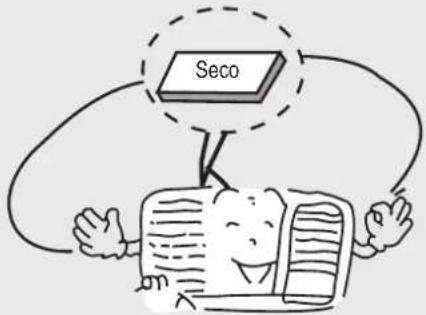

Refrigeración durante el verano	Deshumectación durante la temporada de lluvias o húmedas

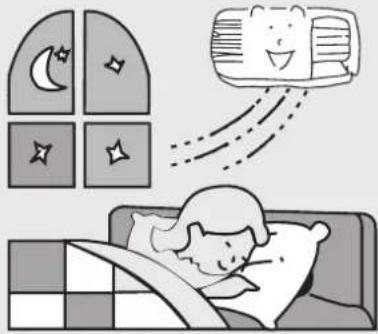

Durante el verano, el acondicionador de aire puede enfriar el ambiente mediante la extracción por transferencia del aire ambiente caliente.	Sin reducir la temp. ambiente, el acondicionador de aire puede deshumectar el ambiente y hacerlo más seco y confortable.

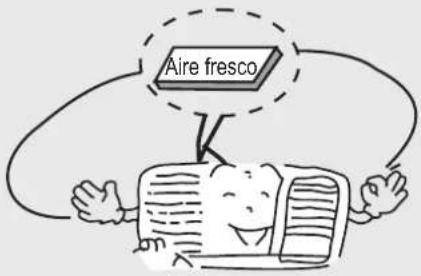

Calefacción en invierno	Intercambio de aire fresco
Durante el invierno, el acondicionador de aire puede descargar el aire frio de la habitación y ésta se calefaccionará.Sólo cuando las unidades cuentan con la función de CALEFACCIÓN.	Lasciare aperta una porta-finestra per consentire il ricambio dell'aria.

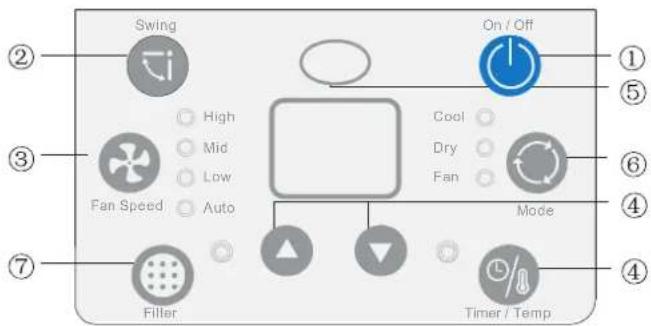

Panel de control remoto

Nota:

En caso de extraviar el control remoto, abra el panel de control y opere manualmente.

2 BOTÓN DE ENCENDIDO/APAGADO

3 BOTÓN DE VELOCIDAD DEL SOPLADOR

Presione el botón para seleccionar las velocidades Baja, Media y Alta.

4 BOTÓN de TEMPERATURA / TEMPORIZADOR

Presione la tecla ▲ para aumentar el ajuste de la temperatura (de operación) de la unidad y presione la tecla

▼ para disminuir el ajuste de la temperatura (de operación) de la unidad. El rango del ajuste de temperaturas es desde 16° hasta 30°C.

Presione también la tecla ▲ para aumentar el tiempo seleccionado en incrementos de 1 hora, y presione la tecla

▼ para disminuir el tiempo seleccionado en disminuciones de 1 hora, el rango de tiempo prefijado oscila entre 0 y 24 horas.

5 RECEPTOR DE LA SEÑAL

6 BOTÓN DE MODOS

Seleccione el modo de operación, AUTOMÁTICO, CALEFACCIÓN, REFRIGERACIÓN, SOPLADOR, SECADO (para modelo de ciclo revertido) o AUTOMÁTICO, REFRIGERACIÓN, SOPLADOR, SECADO (para modelos solo de refrigeración).

7 BOTÓN DE FILTRO

Esta característica es una señal de advertencia para limpiar el Filtro de Aire (Ver Cuidados y Limpieza) para una operación de refrigeración más eficiente. El LED (indicador) se enciende después de 250 horas de operación. Para resetear después de limpiar el filtro, " presione el botón " Chequear filtro " y la luz se apagará.

- Condiciones de funcionamiento

* Sírvase operar el acondicionador de aire en buenas condiciones, de acuerdo a lo siguiente:

Funcionamiento del modo FRÍA

La temperatura exterior debe estar entre 18°C y

43°C, de lo contrario es posible que el acondicionador de aire deje de funcionar.

La humedad ambiente debe ser inferior al 90%.

De lo contrario, es posible que el acondicionador de aire presente condensaciones

en la superficie del acondicionador de aire e incluso presentar goteos de agua luego de que funcione por demasiado tiempo.

Esto puede ser normal.

Requerimientos de energía

* Los componentes eléctricos se dañarán si el voltaje es demasiado alto. Si el voltaje es demasiado bajo, el compresor presentará vibraciones violentas y pueden dañar el sistema refrigerante e impedir el funcionamiento del compresor y de los componentes eléctricos.

Debe estar conectado a tierra.

* Se debe usar un conector especial. Además, el conector y el cableado deben cumplir con las regulaciones en este sentido. Asimismo, el método de conexión a tierra debe ser confiable.

* En circuitos fijos, debe existir un interruptor para protección de fugas con suficiente capacidad y un interruptor de aire con suficiente espacio.

Cable a tierra. Para asegurar un conexionado a tierra confiable, no conecte el conductor a tierra en los siguientes sitios:

Caño de agua

Instalación

Precauciones de instalación:

Los acondicionadores de aire de ventana son valiosos y la instalación inadecuada puede producir muchos daños.

Contrate un técnico profesional para instalar la unidad y no lo instale usted mismo.

De lo contrario, no nos haremos responsable por los daños como este.

• El agua de condensación se debe drenar adecuadamente.
• Instale el acondicionador del aire lejos de la TV o del radio, etc. para evitar perturbaciones y alteraciones en el video o sonido/voz.
• En áreas costeras o con presencia de salitre o sitios cercanos a fuentes termales y contaminadas con gases sulfúricos, así como en otras ubicaciones especiales, contáctese con el vendedor antes de su uso.
• Evite sitios donde sean posibles las fugas de gas inflamable.

• El espacio mínimo para el artefacto en superficies combustibles es de 50 mm.

• Evite otras fuentes de calor o la luz solar directa.

• Evite lugares que sean de fácil acceso para los niños.
• Para acondicionadores de aire de ventana con control remoto, instálelos en un sitio en donde haya una fuerte perturbación electromagnética, debe contactase con el vendedor con anterioridad para evitar el malfuncionamiento en el uso.

Cómo realizar la instalación:

• Elija una ubicación en la que no haya obstáculos que rodeen la unidad.
• Prepare los orificios de instalación ligeramente más grandes que el tamaño de la unidad.

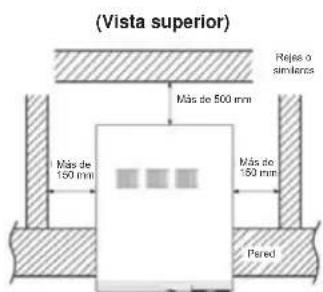

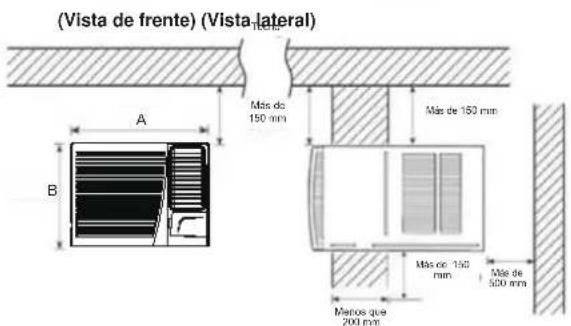

• Elija el espacio de instalación de acuerdo con el siguiente diagrama.

Capacidad de refrigeración	A	B
9K	375 560
12K	660 428

La distancia de obstrucciones de las unidades de ventana deben ser superior 300mm, inferior 1500mm, izquierda 500mm, derecha 500mm, delantera 1500mm.

Procedimiento de instalación:

1) Quite la etiqueta del panel delantero.
2) Coloque la unidad dentro del orificio de instalación.
- Cuando instale la unidad, debe tener una inclinación sobre la parte posterior para evitar que aumente el ruido o la vibración. (Inclinación entren 6-10 mm.) (Se muestra en la figura derecha).
- El sitio de instalación debe ser lo suficientemente sólido como para evitar el aumento de las vibraciones o los ruidos.

3) Rellene las uniones en el gabinete con espuma o esponja.

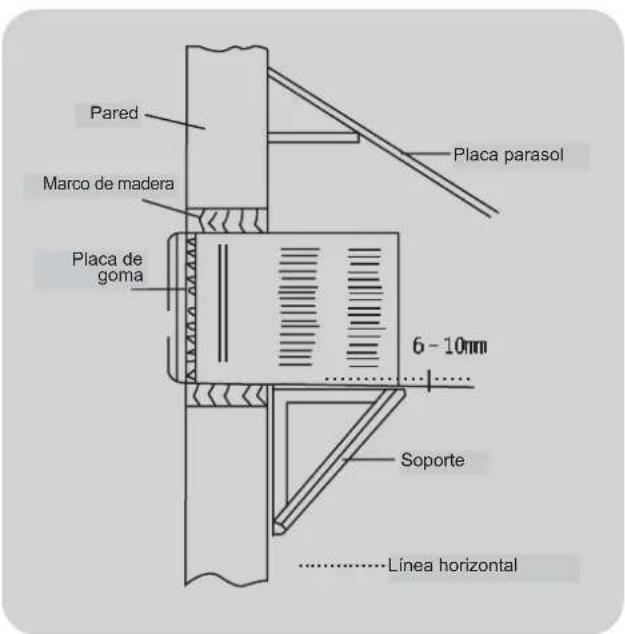

Asistencia de instalación:

• Use un soporte de hierro El orificio de instalación debe ser sólido como para soportar al acondicionador de aire. De lo contrario, el soporte de hierro debe estar afuera. Los soportes de hierro se deben fijar en el edificio (Se muestra en la figura de la derecha).
• Use una placa parasol Se debe evitar el ingreso de objetos en el acondicionador de aire así como el contacto directo de la luz solar. En caso de que no exista una cubierta, debe contactar al vendedor para que instale una placa parasol. Al instalar la placa mencionada, no permita que obstruya la entrada de aire de la rejilla lateral.

Drenaje de agua:

Para obtener la máxima eficiencia de refrigeración, el acondicionador de aire está diseñado para derramar la condensación de agua sobre el serpentin condensador.
Si el sonido producido lo perturba, puede colocar un drenaje exterior empleando el siguiente procedimiento que puede producir una pequeña pérdida de prestación.
1. Deslice la carcasa del gabinete.
2. Quite el tapón de goma de la placa base.

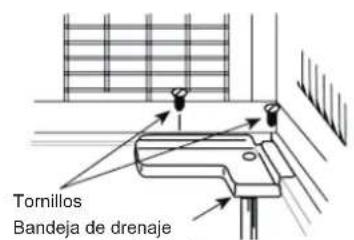

3. Instale la bandeja de drenaje en la esquina del gabinete con dos tornillos.
4. Conecte la manguera de drenaje a la salida ubicada en la parte inferior de la bandeja de drenaje.
5. Coloque la carcasa nuevamente en el sitio original del gabinete.

Vista interior

Vista exterior

Nota:

- La manguera o los tubos de drenaje se pueden comprar en forma local a fin de satisfacer sus necesidades particulares.

Antes de quitar el acondicionador de aire a otro sitio, debe contactar primero al vendedor. Esta tarea debe ser efectuada bajo la dirección de un técnico profesional. Esta actividad tiene un cargo que se debe abonar.

• Instálelo en un sitio que sea lo suficientemente firme para evitar el aumento del ruido y la vibración.
• No coloque nada delante de la salida de la unidad exterior para evitar el aumento del ruido.
• Asegúrese de que el aire caliente y el ruido no perturben a los vecinos.
• Contáctese con el vendedor tan pronto aparezca un ruido extraño durante el funcionamiento.
• Sirvase usar el soporte de seguridad.

Cableado eléctrico

• Debe estar conectado a tierra.
• Se debe usar un circuito exclusivo. No obstante, no se puede usar un enchufe ya que puede producirse un contacto deficiente y producir sobre calentamiento o incendios.
• No tire demasiado del cable de alimentación.
• En un circuito fijo, debe existir un interruptor de protección contra fugas de electricidad. La corriente de fuga es inferior a 30mA.
• Se debe instalar un interruptor de aire (interruptor termo magnético) en el circuito y la capacidad debe ser de 10A.
• La sección para cableados fijos sebe ser superior a 1.5mm2.
• En caso de que se dañe el cable de alimentación, éste se debe cambiar adquiriendo uno en el fabricante o en el agente de servicio técnico o persona con calificaciones similares, con el fin de evitar peligros.
• El aparato se debe colocar de modo tal que el enchufe quede accesible.
• El aparato se debe instalar de acuerdo con las normas para cableados nacionales.

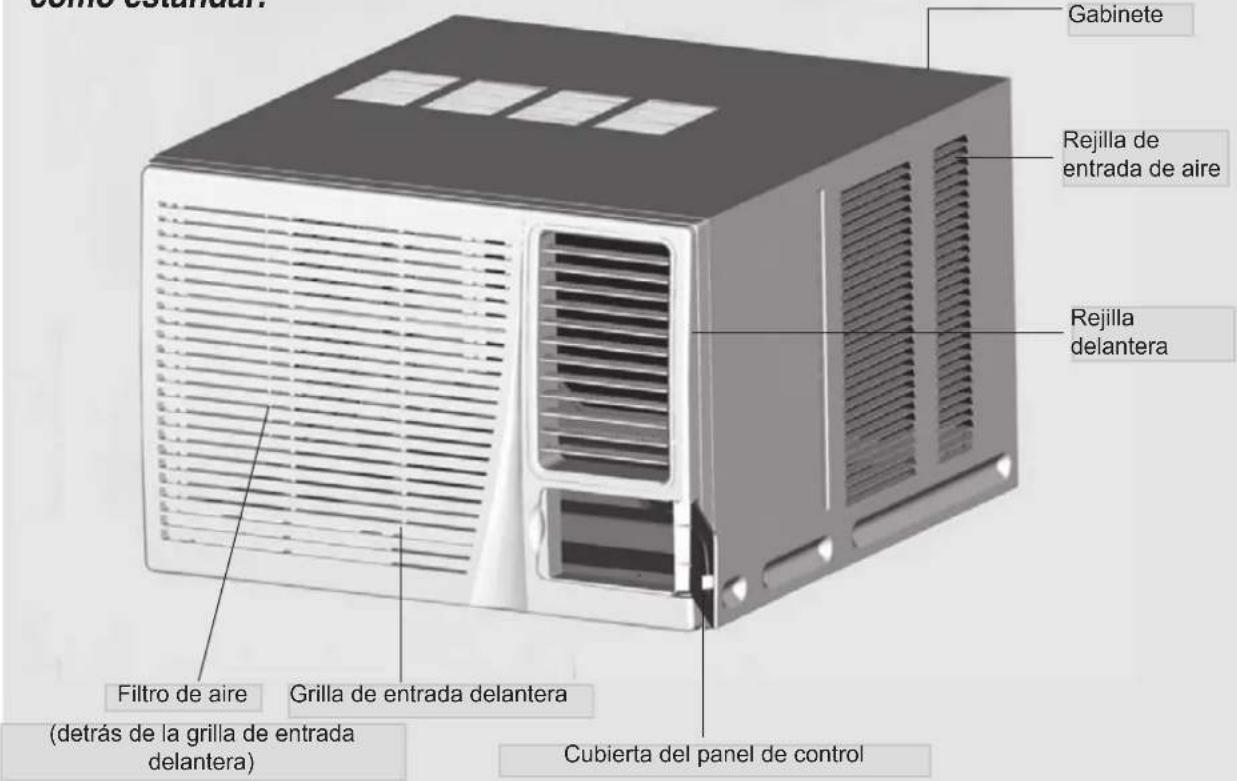

IDENTIFICACIÓN DE PARTES

Figura de aspecto general, sólo para referencia, sírvase tomar la unidad real como estándar.

Ajuste de la dirección del aire

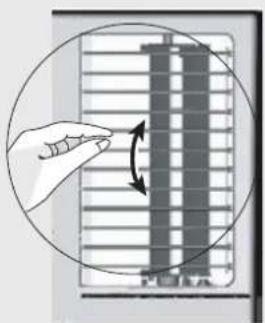

Paleta de dirección vertical del flujo del aire

(Ajuste ascendente y descendente de la dirección del aire).

La dirección del flujo de aire se controla mediante el posicionamiento de las paletas a fin de que se produzca una descarga de aire hacia arriba, hacia abajo o en línea recta.

Sugerencias de funcionamiento

Funcionamiento para el confort y la economía

No sobre enfrié la temperatura del ambiente.

No es bueno para la salud y desperdicia la electricidad.

Mantenga las cortinas cerradas.

No permita el ingreso directo de la luz solar en el ambiente cuando el acondicionador está en funcionamiento.

Mantenga la temp. ambiente uniforme.

Ajuste la dirección del aire de manera vertical u horizontal a fin de asegurar una temperatura uniforme en el ambiente. El aire no se puede descargar en la dirección de la entrada de aire.

Asegúrese de que las puertas y ventanas estén bien cerradas.

Evite abrir las puertas y las ventanas lo menos posible para mantener la temperatura en el ambiente.

Limpie periódicamente el filtro de aire.

Las obstrucciones en el filtro de aire reducen los efectos de deshumectación. Limpie el filtro de aire por lo menos cada dos semanas.

Ventile ocasionalmente el ambiente.

Ya que las ventanas se mantendrán cerradas, es una buena práctica ventilar el ambiente de vez en cuando. Cuando encienda la unidad, se deben cerrar las cortinas y las ventanas para evitar la pérdida de frío/calor.

• No tire del cable de alimentación.

• Los daños en el cable pueden llevar a cortocircuitos graves.

• No use el acondicionar de aire para otros fines que no sea la refrigeración del ambiente.

• No use el acondicionar de aire para otros fines, tales como el secado de ropa, la preservación de alimentos o el cultivo de vegetales.

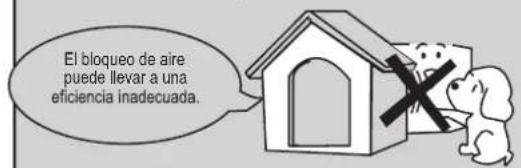

• No bloquee la toma de aire ni la ventilación exterior. Esto produce una disminución en la prestación y un funcionamiento irregular.

• No inserte palillos ni otros objetos en estos ductos ya que puede ser peligroso entrar en contacto con los componentes eléctricos y el ventilador.

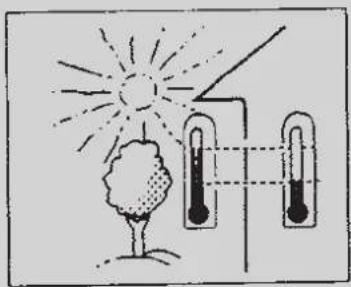

Seleccione la temperatura más adecuada. Preste atención a fin de ajustar las condiciones.

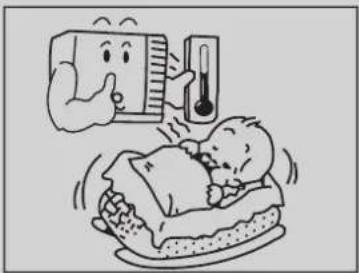

Los ambientes ocupados con menores, personas mayores o enfermos se deben mantener a una temperatura adecuada.

No use aparatos de calefacción en las cercanías. El acondicionador de aire cuenta con partes plásticas que se pueden derretir con el calor excesivo o con la exposición a fuentes de calor.

Evite la exposición directa del cuerpo a flujos de aire continuos o unidireccionales durante periodos prolongados. Esto no se recomienda por problemas de salud.

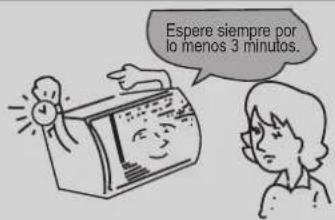

Siempre espere por lo menos 3 minutos antes de encender el acondicionado de aire nuevamente luego de haberlo apagado durante la refrigeración. El aparato no debe ser unas por niños sin supervisión.

- Cuidados y mantenimiento

Apague siempre el acondicionador de aire y la fuente de alimentación antes de limpiar la unidad por cuestiones de seguridad.

Limpieza de la unidad

1. Apague la unidad antes de limpiarla.

1. Use un trapo seco para limpiar el gabinete. Si el gabinete estuviera muy sucio sumerja el trapo en agua a menos de 40 grados. Escurra el trapo y quite la suciedad del gabinete.

1. No use gas, benceno, solvente, agua, solventes químicos, etc. para la limpieza.

1. No salpique con agua en el interior de la unidad,

ya que se ubican microcomputadora y placas de circuito que no pueden entrar en contacto con el agua microcomputadora y placas de circuito que no pueden entrar en contacto con el agua.

* Verifique el cableado a tierra.

Filtro de aire

El filtro de aire detrás de la rejilla de entrada se debe lavar por lo menos cada dos horas o según se necesite su limpieza.

Cómo limpiar el filtro de aire:

1. Para quitar la rejilla de entrada, tome las pestañas del filtro y tire de ellas.

1. Aspire el filtro del lado de la suciedad para quitar el polvo.

1. Lave el filtro del lado de limpieza con agua para quitar el polvo y la pelusa acumulado:

1. Si el filtro está muy sucio, use un detergente hogareño con agua.

Deje que el filtro se seque por complete antes de volverlo a instalar.

Si fuera necesario, solicite las tareas a profesionales para que lo limpien.

* Verifique que la entrada y salida de aire de la unidad exterior no estén bloqueadas.

- Guía de resolución de problemas

Sírvase considerar los siguientes puntos antes de llamar a reparaciones, le ahorra dinero y tiempo.

Falla		Localización y solución de problemas
El acondicionador de aire no funciona.		* ¿Existe una falla de alimentación?* ¿El enchufe no está conectado?* ¿la alimentación está apagada?
La eficiencia de enfriado no es buena.		* ¿Está bloqueada a la entrada o salida de aire?* ¿Existe alguna otra fuente de calor en la habitación?* ¿Los filtros de aire están demasiado sucios?* La velocidad del ventilador exterior está en BAJA?* A lo mejor la habitación está demasiado caliente cuando la unidad se encendió. Por favor enfríe la habitación por un tiempo.
Sale aire con neblina.		* En modo de operación FRÍO, algunas veces sale neblina de la unidad interior. Esto se debe a la humedad ambiente del aire de la habitación se ha enfriado rápidamente.* la unidad está normal mientras que la salida interior envía olores porque la entrada de aire puede estar mezclada con el aroma de los muebles y humo.
El funcionamiento del acondicionador de aire es ruidoso.		* Para un ruido que suena como un flujo de agua:Este es el sonido del freón que ingresa a la unidad del acondicionador de aire.* Para un ruido que suena como una ducha:Este es el sonido del agua deshumectada que se procesa dentro de la unidad del acondicionador de aire.
Pareciera que la condensación gotea del acondicionador de aire.		* La condensación tiene lugar cuando el caudal de aire del acondicionador enfria el aire caliente del ambiente.
El acondicionador de aire no funciona por 3 minutos cuando se enciende.		* Esto es para proteger el mecanismo.* Espere aproximadamente 3 minutos y comenzará el funcionamiento.

Detenga inmediatamente el funcionamiento y desenchufe la unidad. Sírvase contactar al vendedor en las siguientes situaciones:

* El funcionamiento arranca y se detiene de manera anormal;
* El conector o interruptor de alimentación se rompe con frecuencia;
* Salpica agua o algo dentro del acondicionador de aire;
* Las líneas eléctricas están demasiado calientes o se rompen las fundas;
* Otras situaciones extrañas.

Otros

• La conexión entre la CA y el cable o entre otros elementos independientemente debe estar sujeta al diagrama de cableado de la unidad.
• El modelo y el valor nominal del fusible estarán sujetos a la impresión del controlador correspondiente o la escobilla de protección.
• La presión estática externa en el lugar de prueba de la CA es de 0 MPa.
