Type de produit	Climatiseur monobloc de fenêtre
Modèle	AKD12AFDN
Marque	Daitsu
Fonctions principales	Refroidissement, chauffage (cycle inversé), déshumidification, ventilation, oscillation automatique, minuterie
Réfrigérant	R32 (inflammable)
Plage de température	16 °C à 30 °C
Alimentation électrique	220-240 V, 50 Hz, monophasé
Protection électrique recommandée	Disjoncteur 10 A, section câble ≥ 1,5 mm², protection différentielle 30 mA
Dimensions approximatives (L x H)	660 x 428 mm
Poids	Non spécifié
Surface minimale de la pièce	Variable selon la charge de réfrigérant et le type de montage (voir notice)
Nettoyage du filtre	Toutes les 2 semaines minimum
Installation	Fenêtre ou mur, inclinaison arrière de 6-10 mm, par un professionnel
Direction du flux d'air	Volet vertical réglable manuellement
Température extérieure en mode refroidissement	18 °C à 43 °C
Humidité ambiante maximale	90 %
Rappel de nettoyage du filtre	Voyant lumineux après 250 heures de fonctionnement
Sécurité	Utilisation de réfrigérant inflammable R32, coupe-circuit, mise à la terre obligatoire
Entretien	Nettoyer le boîtier avec un chiffon sec, ne pas utiliser de solvants, ne pas asperger d'eau
Dépannage	Vérifier alimentation, filtre, obstructions; contacter un professionnel si anomalie

FOIRE AUX QUESTIONS - AKD12AFDN DAITSU

Comment installer le climatiseur Daitsu AKD12AFDN ?

L'installation doit être réalisée par un technicien professionnel. L'appareil est prévu pour une installation en fenêtre ou en mur. L'unité doit être légèrement inclinée vers l'arrière (6 à 10 mm) pour éviter les vibrations. Respectez les distances minimales par rapport aux obstacles : 300 mm en haut, 1500 mm en bas, 500 mm de chaque côté et 1500 mm à l'avant. Utilisez un support en fer si nécessaire et installez un pare-soleil si l'unité est exposée au soleil.

Quel type de réfrigérant utilise le Daitsu AKD12AFDN ?

Le Daitsu AKD12AFDN utilise le réfrigérant R32, qui est inflammable. Des précautions particulières sont nécessaires lors de l'installation, de la maintenance et du stockage. Veillez à ce que la pièce où il est installé ait une surface minimale conforme à la notice. Ne pas utiliser de flamme nue à proximité.

Comment nettoyer le filtre à air du climatiseur ?

Éteignez et débranchez l'appareil. Retirez la grille d'aspiration en tirant sur la poignée du filtre. Aspirez la poussière avec un aspirateur, puis lavez le filtre à l'eau tiède (max 40 °C) avec un détergent doux si nécessaire. Laissez sécher complètement avant de le remettre en place. Nettoyez le filtre au moins toutes les deux semaines.

Que faire si le climatiseur ne refroidit pas assez ?

Vérifiez d'abord que l'entrée et la sortie d'air ne sont pas obstruées. Assurez-vous que le filtre à air est propre. Vérifiez qu'il n'y a pas d'autres sources de chaleur dans la pièce et que les portes et fenêtres sont fermées. Si la vitesse du ventilateur est réglée sur faible, augmentez-la. Si le problème persiste, contactez un professionnel.

Puis-je utiliser le Daitsu AKD12AFDN en hiver pour chauffer ?

Oui, ce modèle dispose d'un mode chauffage grâce au cycle inversé. Il peut chauffer la pièce en hiver. La plage de température extérieure pour le chauffage n'est pas spécifiée dans la notice, mais elle est généralement comprise entre -5 °C et 24 °C pour les modèles réversibles. Consultez la notice pour les conditions exactes.

Quelles sont les conditions de fonctionnement recommandées ?

En mode refroidissement, la température extérieure doit être comprise entre 18 °C et 43 °C. L'humidité ambiante ne doit pas dépasser 90 %. En mode chauffage, les limites ne sont pas indiquées mais respectez les plages habituelles. Une tension trop élevée ou trop faible peut endommager l'appareil.

Que signifie le voyant filtre sur la télécommande ?

Le voyant filtre s'allume après 250 heures de fonctionnement pour vous rappeler de nettoyer le filtre à air. Après avoir nettoyé le filtre, appuyez sur le bouton FILTRE de la télécommande pour éteindre le voyant et réinitialiser le compteur.

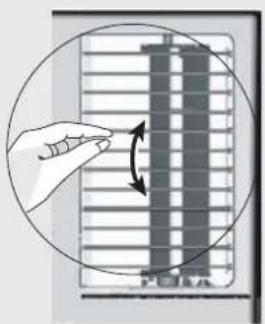

Comment régler la direction du flux d'air ?

Utilisez le bouton SWING sur la télécommande pour activer l'oscillation automatique du volet vertical. Vous pouvez également régler manuellement le volet en le déplaçant à la main pour diriger l'air vers le haut, le bas ou tout droit. Attention à ne pas forcer.

Le climatiseur fait un bruit d'eau ou de ruissellement, est-ce normal ?

Oui, ces bruits sont normaux. Le bruit d'écoulement d'eau provient de la circulation du réfrigérant. Le bruit de douche est dû à la condensation traitée à l'intérieur de l'unité. Si le bruit devient anormal ou s'il y a des vibrations excessives, contactez un professionnel.

Quelles précautions prendre avec le gaz R32 inflammable ?

Le R32 est inflammable. L'installation et la maintenance doivent être effectuées par un technicien certifié. Avant toute intervention, coupez l'alimentation, évacuez le réfrigérant et ventilez la zone. Interdiction de fumer ou d'utiliser une flamme nue à proximité. Vérifiez régulièrement l'étanchéité et respectez la surface minimale de la pièce indiquée sur la plaque signalétique.

MODE D'EMPLOI AKD12AFDN DAITSU

Merci d'avoir acheté notre climatiseur

inverter

Veuillez lire ces instructions avec attention avant d'utiliser votre climatiseur et les conserver pour un usage futur.

Si vous avez perdu le manuel de l'utilisateur, s'il vous plaît communiquer avec l'agent local ou visitez sat.eurofredgroup.com pour la version électronique.

MISE EN GARDE

Fonctionnement et entretien

• Cet appareil peut être utilisé par des enfants d'à partir de 8 ans et par des personnes avec des capacités physiques, sensorielles et mentales réduites ou qui manquent d'expérience ou de connaissance, si elles sont sous surveillance ou si elles ont été informées de la manière d'utiliser l'appareil en toute sécurité et si elles comprennent les risques impliqués.
• Les enfants ne doivent pas jouer avec cet appareil.
• Les enfants ne doivent effectuer aucune intervention de nettoyage ou d'entretien sans surveillance.
• Ne branchez pas le climatiseur à une prise multiple. Cela pourrait provoquer un incendie.
• Veuillez débrancher le climatiseur pour le nettoyer. Dans le cas contraire, cela pourrait provoquer une décharge électrique.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent d'entretien ou une personne habilitée.
• Veuillez ne pas nettoyer le climatiseur avec de l'eau afin d'éviter les décharges électriques.
• Ne vaporisez pas d'eau sur l'unité intérieure. Cela pourrait provoquer une décharge électrique ou un dysfonctionnement.
• Après avoir retiré le filtre, ne touchez pas les pales pour ne pas vous blesser.
• Veuillez ne pas exposer le filtre aux flammes ou à un sèchecheveux afin d'éviter de le déformer ainsi que les risques d'incendie.

MISE EN GARDE

• Les opérations de maintenance devront être effectuées par du personnel qualifié. Dans le cas contraire, cela pourrait provoquer des blessures ou des dommages.
• Ne réparez pas le climatiseur pas vous-même. Cela pourrait provoquer une décharge électrique ou un dysfonctionnement. Veuillez contacter votre revendeur si vous avez besoin de faire réparer votre climatiseur.
• N'insérez pas vos doigts ni d'objets dans l'arrivée ou la sortie d'air. Cela pourrait provoquer des blessures ou des dommages.

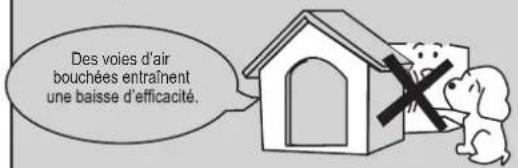

• N'obstruez ni l'arrivée ni la sortie d'air. Cela pourrait provoquer un dysfonctionnement.
• Veuillez ne pas mouiller la télécommande car cela pourrait la rendre inutilisable.
• Lorsque les situations ci-dessous apparaissent, veuillez arrêter le climatiseur, le débrancher du secteur et contacter votre revendeur ou un réparateur agréé pour réparation.
• Le cordon d'alimentation chauffe excessivement ou est endommagé.
  • L'appareil émet un bruit anormal pendant son fonctionnement.
  • Le disjoncteur saute fréquemment.
• Le climatiseur dégage une odeur de brulé.
  • L'unité intérieure fuit.
• Si le climatiseur fonctionne dans des conditions anormales, cela pourrait provoquer une décharge électrique ou un risque d'incendie.

MISE EN GARDE

• Lorsque vous allumez ou vous éteignez l'unité en utilisant l'interrupteur d'arrêt d'urgence, veuillez appuyer sur cet interrupteur avec un objet isolant non métallique.
• Veuillez ne pas marcher sur le panneau supérieur de l'unité extérieure ni y placer des objets lourds. Cela pourrait provoquer des blessures ou des dommages.

Appliance rempli de gaz inflammable R32

- Fonctionnement en toute sécurité du réfrigérant inflammable

- Exigence de qualification des techniciens chargés de l'installation et de la maintenance

1. Tous les techniciens travaillant sur le système de réfrigération doivent posséder la certification valide délivrée par l'organisation faisant autorité ainsi que la qualification nécessaire pour gérer le système de réfrigération reconnue par cette industrie. Si d'autres techniciens sont mobilisés pour entretenir et réparer l'appareil, ils doivent travailler sous la supervision de la personne possédant la qualification pour utiliser le réfrigérant inflammable.

2. L'équipement peut uniquement être réparé selon la méthode suggérée par le fabricant.

- Notes relatives à l'installation

1. Le climatiseur ne doit pas être utilisé dans une pièce de production de feu (par exemple une source incendie, un objet fonctionnant au gaz de houille, un chauffage).
2. Le climatiseur doit être installé dans une pièce dont la superficie est supérieure à l'espace minimal de la pièce.

L'espace minimal de la pièce est indiqué sur la plaque signalétique ou dans le tableau suivant.

1. Un essai d'étanchéité est indispensable après l'installation.

tableau- Espace minimal de la pièce (m2)

Espace minimal de la pièce (m2)	Quantité de la charge (kg)	<1,2	1,3	1,4	1,5	1,6	1,7	1,8	1,9	2,1	2,2	2,3	2,4	2,5
	emplacement au sol	/	14,5	16,8	19,3	22	24,8	27,8	31	34,3	37,8	41	545	449	453	6
	montage sur une fenêtre	/	5,2	6,1	7	7,9	8,9	10	11,2	12,4	13,6	15	16,3	17,8	19,3
	montage mural	/	1,6	1,9	2,1	2,4	2,8	3,1	3,4	3,8	4,2	4,6	5	5,5	6
	montage au plafond	/	1,1	1,3	1,4	1,6	1,8	2,1	2,3	2,6	2,8	3,1	3,4	3,7	4

- Notes relatives à la maintenance

1. Vérifier si la zone de maintenance ou l'espace de la pièce satisfait à l'exigence mentionnée sur la plaque signalétique.

2. L'appareil peut uniquement être utilisé dans les pièces satisfaisant à l'exigence mentionnée sur la plaque signalétique.

3. Vérifier si la zone de maintenance est bien ventilée.

- La ventilation doit être maintenue en continu durant le processus de fonctionnement.

1. Vérifier si une source d'incendie existante ou potentielle est présente dans la zone de maintenance.

- oute flamme nue est interdite dans la zone de maintenance ; le panneau d'avertissement « interdiction de fumer » doit être affiché.

1. Vérifier si le marquage de l'appareil est en bon état.

- Remplacer tout marquage d'avertissement vague ou endommagé.

- Soudures

1. Si vous devez couper ou souder les tuyaux du système réfrigérant lors du processus de maintenance, veuillez respecter les étapes décrites ci-dessous
   a. Mettre l'unité hors tension et couper l'alimentation électrique
   b. Éliminer le réfrigérant
   c. Créer un vide
   d. Nettoyer à l'aide de gaz N2 (azote)
   e. Découper ou souder
   f. Rapporter l'équipement sur le lieu réservé à l'entretien pour procéder à la soudure

2. Le réfrigérant doit être recyclé dans le réservoir de stockage prévu à cet effet.

3. Veiller à ce qu'aucune flamme nue ne soit présente à proximité de la sortie de la pompe à vide et à ce que cette dernière soit bien ventilée.

- Remplissage du réfrigérant

1. Utiliser les appareils de remplissage de réfrigérant spécialement conçus pour R32. Veiller à ce que différents types de réfrigérants ne se contaminent pas entre eux.

2. Le réservoir de réfrigérant doit être maintenu à la verticale lors du remplissage du réfrigérant.

3. Coller l'étiquette sur le système une fois le remplissage terminé (ou s'il n'est pas terminé)

4. Éviter tout surremplissage.

5. Une fois le remplissage terminé, veuillez effectuer une détection des fuites avant de procéder au test ; une autre détection des fuites doit être réalisée lors du retrait.

- Instructions de sécurité relatives au transport et au stockage

1. Veuillez utiliser le détecteur de gaz inflammable pour vérifier le système avant le déchargement et l'ouverture du conteneur.

2. Source d'incendie prohibée et interdiction de fumer.

3. Conformément aux réglementations et lois locales.

- Fonction

Introduction

Les climatiseurs monobloc de fenêtres sont capables de réguler la température de la pièce et de réduire son taux d'humidité. Ils conviennent à votre lieu de travail, à vos études et à votre vie. Ils peuvent être largement utilisés chez vous, dans des magasins, hôtels, bureaux, bibliothèques, laboratoires etc.

Refroidissement en été	Déshumidification par temps de pluie ou d’humidité
En été, le climatiseur refroidit l’air de la pièce en transférant la chaleur vers l’extérieur.	Sans diminuer la température de la pièce, le climatiseur peut réduire le taux d’humidité et rendre la pièce sèche et confortable.
Chauffage en hiver	Circulation d’air frais
En hiver, le climatiseur élimine l’air froid de la pièce mais ne chauffe la pièce qu’en mode HEATING (chauffage).	Ouvre une contre porte afin de garder l’air frais dans la pièce.

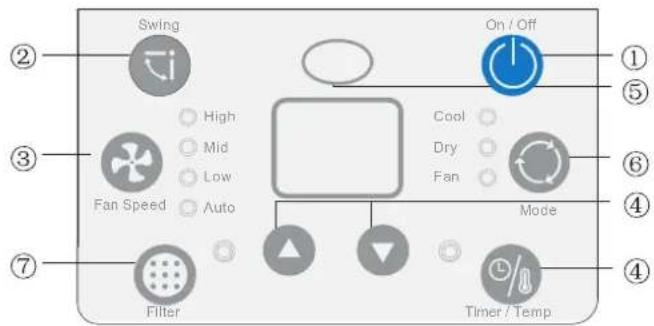

- Panneau de la télécommande

Remarque:

Si vous perdez la télécommande sans fil, ouvrez le panneau de commande et faites fonctionner le système manuellement.

1 BOUTON ON/OFF (MISE EN MARCHE/ARRET) Ce bouton permet d'allumer ou d'éteindre le climatiseur.
2 BOUTON SWING (OSCILLATION) Appuyez sur ce bouton pour régler le volet d'approvisionnement en air sur des positions variées ou activer l'oscillation automatique.
3 BOUTON FAN SPEED (VITESSE DE VENTILATION) Appuyez sur ce bouton pour sélectionner Vitesse de ventilation Faible, Moyenne, et Elevée.
4 BOUTON TEMP/TIMER (TEMP/MINUTERIE) Appuyez sur la touche ▲ pour augmenter la température (de fonctionnement) définie de l'appareil sur la touche ▼ pour réduire la température (de fonctionnement) de l'appareil. La plage de réglage de la température se situe entre 16 et 30°C. Appuyez également sur la touche ▲ pour augmenter le temps d'une heure et appuyez sur le bouton ▼ pour réduire le temps sélectionné d'une heure. La plage de réglage de l'heure se situe entre 0 – 24 heures.

5 RECEPTEUR DE SIGNAUX
6 BOUTON DE REGLAGE DU MODE Sélectionnez le mode de fonctionnement, AUTO, CHAUFFAGE, REFROIDISSEMENT, VENTILATION, SECHAGE (pour le modèle à cycle inversé) ou AUTO, REFROIDISSEMENT, VENTILATION, SECHAGE (pour le modèle refroidissement uniquement).
7 BOUTON FILTRE

Cette fonctionnalité sert à rappeler le nettoyage du filtre à air (voir Entretien et nettoyage) pour un fonctionnement et un refroidissement plus efficaces. Le LED (voyant) va s'allumer après le fonctionnement du système pendant 250 heures. Pour réinitialiser le système après avoir nettoyé le filtre, appuyez sur le bouton "Vérifier le filtre" et le voyant s'éteint.

Conditions de fonctionnement

* Veuillez utiliser ce climatiseur comme suit.

Fonctionnement en mode refroidissement

La température extérieure doit être comprise entre 18°C et 43°C, dans le cas contraire le climatiseur est susceptible de tomber en panne.

Le taux d'humidité de la pièce doit être inférieur à 90% sinon il est impossible au climatiseur d'assurer la condensation de la surface et des gouttelettes d'eau sont même susceptibles de se former si l'appareil a fonctionné pendant longtemps. Ceci est normal.

Exigences relatives à l'alimentation

* Une tension trop élevée risque d'être préjudiciable aux composantes électriques.

Si la tension est tr op faible, le compresseur vibre fortement ce qui peut endommager le système de réfrigération et entraîner une panne de compresseur et des composantes électriques.

La mise à terre doit être connectée.

* Une prise spéciale doit être utilisée. De plus, la prise et les câbles doivent être conformes à la réglementation et la méthode de mise à terre doit être fiable.

* Dans un circuit fixe, il doit y avoir un commutateur de protection contre les fuites suffisamment puissant et un commutateur d'air offrant suffisamment d'espace.

Fil de mise à terre, pour garantir une mise à terre fiable, ne pas connecter le fil de terre aux endroits suivants:

Conduite d'eau

- Installation

Précautions pour l'installation:

Les climatiseurs de fenêtre sont très onéreux et toute installation défectueuse est susceptible de causer des dégâts. Veuillez demander à un technicien professionnel de poser l'unité et n'essayez pas de l'installer par vous-même. Dans le cas contraire, nous déclinons toute responsabilité en cas de dommage.

• Un endroit permettant à l'eau de condensation d'être convenablement drainée.
• Installez l'unité de climatisation loin de tout poste de télévision ou de radio pour éviter les interférences.
• Dans les zones situées près de la mer (sel) ou de sources thermales(acide sulfurique) ou autre zones spéciales, contactez votre revendeur avant toute utilisation.
• Evitez d'installer le climatiseur à un endroit où des fuites de gaz inflammable sont possibles.

• La distance minimale entre l'appareil et toute surface combustible doit être de 50mm.

• Evitez d'exposer l'appareil à des sources de chaleur ou aux rayons du soleil.

• Eviter les endroits faciles d'accès pour les enfants.
• Si vous installez votre climatiseur de fenêtre avec télécommande dans un endroit présentant de fortes perturbations électromagnétiques, contactez votre revendeur afin d'éviter toute fausse manipulation.

Comment installer votre climatiseur:

• Sélectionnez un endroit dépourvu d'obstacles.
• Pratiquez un orifice légèrement plus grand que la taille de l'unité.

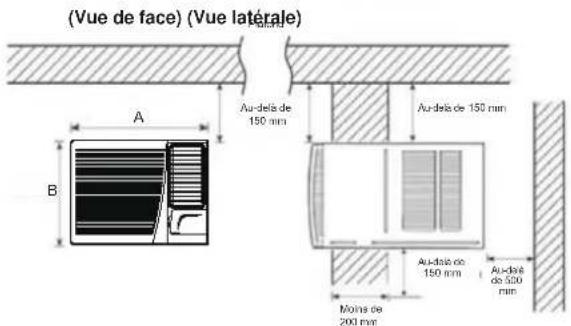

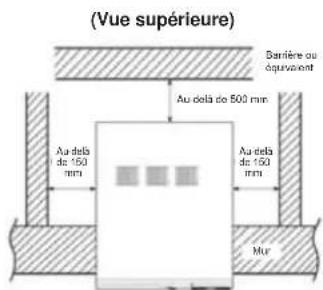

• Choisissez l'espace d'installation en fonction du diagramme suivant.

Capacité	A	B
9K	375 560
12K	660 428

La distance des obstacles à partir de la partie interne du climatiseur de fenêtre devra être de 300 mm vers le haut, 1500 mm vers le bas, 500 mm vers la gauche, 500 mm vers la droite, 1500 mm à l'avant.

Processus d'installation:

1) Retirez l'étiquette du panneau avant.
2) Placez l'unité dans l'orifice pratiqué.

- Lorsque vous installez l'unité, elle doit être inclinée à l'arrière pour éviter les bruits et vibrations. (Inclinaison entre 6 et 10 mm) (voir figure à droite)

- L'endroit de l'installation doit être assez résistant pour éviter les bruits ou vibrations.

3) Remplissez les espaces vides du boîtier à l'aide de mousse ou d'éponge.

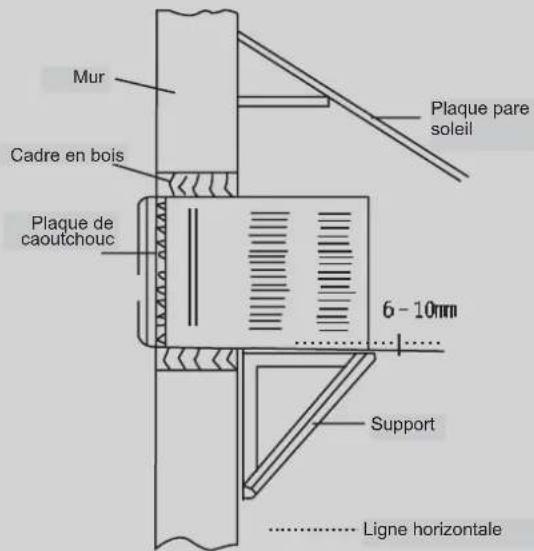

Aide à l'installation:

• Utilisez un support en fer
L'orifice d'installation doit être assez résistant pour supporter le climatiseur. Dans le cas contraire, le support en fer doit être utilisé à l'extérieur. Le support en fer doit être fixé au bâtiment (voir figure de droite).
• Utilisez une plaque pare soleil.
Evitez de faire tomber ou couler quoi que ce soit sur le climatiseur et éviter la lumière directe du soleil. S'il n'est pas équipé d'un couvercle, demandez au revendeur d'installer un pare-soleil. Lors de l'installation du pare-soleil, assurez vous que celui ci ne bloque pas l'entrée d'air sur la grille latérale.

Drainage de l'eau:

Pour une efficacité maximale de refroidissement, le climatiseur a été conçu pour faire gicler l'eau de condensation sur la bobine du condensateur.

Si le bruit du giclement vous dérange, vous pouvez installer un drain externe comme indiqué ci-dessous, susceptible cependant d'entraîner une légère baisse de performance du climatiseur.

1. Faites glisser le châssis du boîtier.
2. Retirez l'obturateur de caoutchouc de la plaque de base du corps.

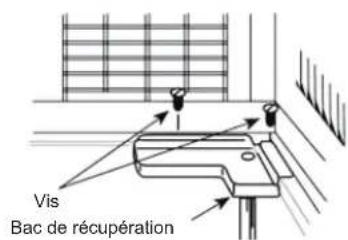

3. Fixez le bac de récupération dans l'angle du boîtier à l'aide de 2 vis.
4. Connectez la buse de drainage à la sortie située au bas du bac de récupération.
5. Faites glisser le châssis à sa place dans le boîtier.

Vue interne

Vue externe

Remarque :

- Vous pouvez acheter une buse ou des tuyaux de drainage localement pour répondre à vos besoins personnels.

- Remarques pour l'installation

Déplacer

Avant de déplacer votre climatiseur, contactez votre revendeur. Le déplacement doit être effectué en suivant les instructions d'un technicien professionnel. De plus, ce déplacement est payant.

• Installez le climatiseur à un endroit suffisamment solide pour éviter bruit et vibrations.
• Evitez de placer quoi que ce soit devant la sortie de l'unité extérieure pour éviter d'accroître le bruit.
• Assurez vous que l'air chaud ou le bruit ne dérangent pas les voisins.
• Contactez votre revendeur en cas de bruit bizarre pendant le fonctionnement.
• Utilisez le support de sécurité.

Câblage électrique

• Il est essential d'avoir une mise à terre fiable.
• Un circuit exclusif doit être utilisé. Aucune prise amovible ne peut être utilisée en raison des mauvais contacts qui lui sont associés et susceptibles d'entraîner une surchauffe ou un incendie.
  • Evitez de tirer trop fort sur le cordon d'alimentation.
• En circuit fixe, un commutateur de protection contre les fuites d'électricité et éviter les fuites supérieures à 30 mA doit être installé.

• Un commutateur de débit d'air (coupe circuit thermo magnétique) d'une capacité de 10 A

• La section du câblage fixe doit être supérieure à 1,5 mm ^2

• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou son technicien d'entretien ou toute autre personne qualifiée pour éviter tout risque.
  • L'appareil doit être placé de manière à ce que la prise soit accessible.
• Le climatiseur devra être installé conformément aux réglementations nationales en matière de câblage.

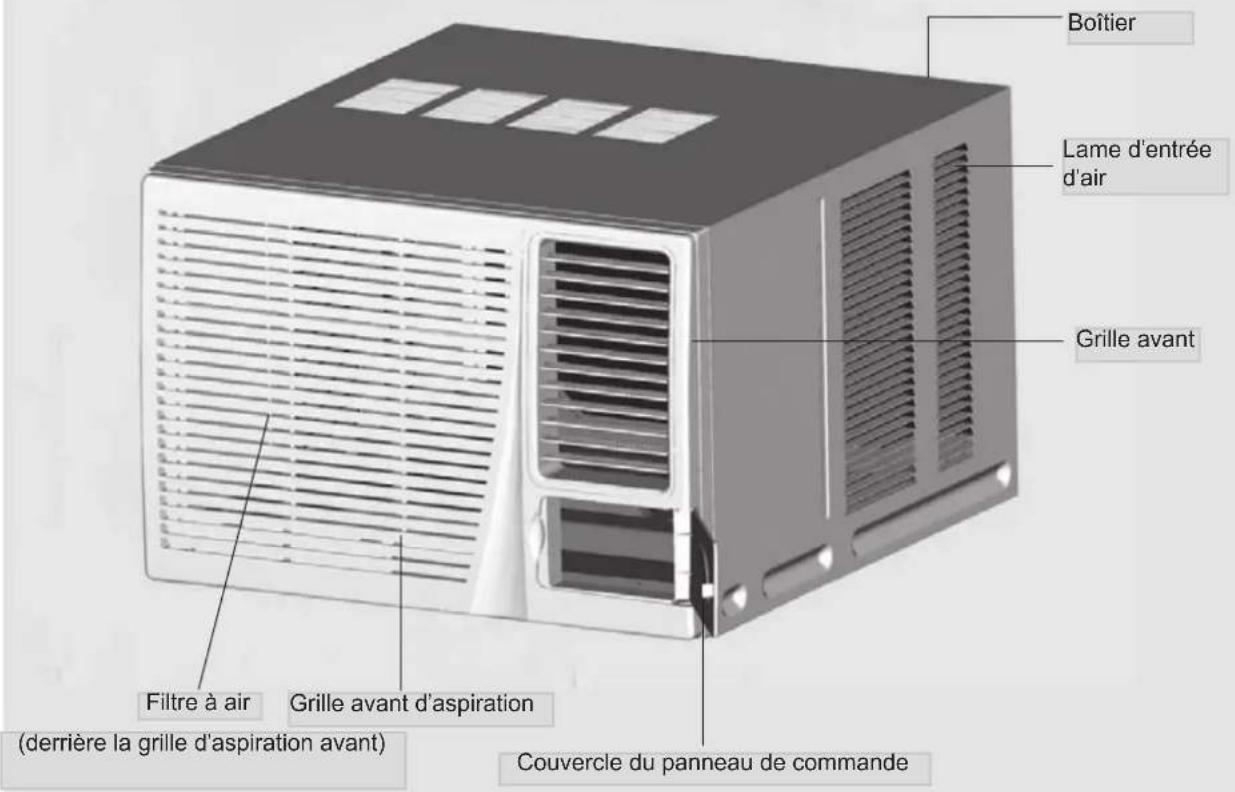

Vue du panneau pour référence uniquement, la norme étant l'unité réelle.

Réglage de la direction de l'air

Volet de direction verticale du flux d>air

(réglage du flux d'air de haut en bas).

Le volet de direction verticale du flux d'air peut être déplacé pour diriger l'air vers le haut, vers le bas, ou tout droit.

Astuces de fonctionnement

Confort et économie

Ne pas surchauffer la pièce.

Ce n'est pas bon pour la santé et entraîne un gaspillage d'électricité.

Maintenez les stores et rideaux fermés.

Ne pas laisser le soleil entrer directement dans la pièce lorsque le climatiseur fonctionne.

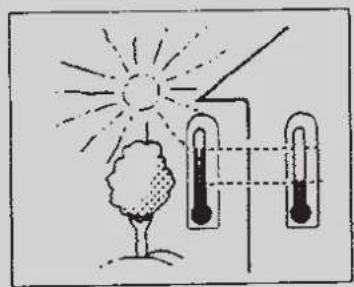

Maintenez la pièce à une température constante.

Réglez la direction verticale et horizontale du flux d'air pour garantir une température uniforme dans la pièce. L'air ne peut pas être renvoyé dans la direction d'arrivée de l'air.

Assurez vous que portes et fenêtres sont bien fermées.

Evitez dans la mesure du possible d'ouvrir les portes et fenêtres de la pièce afin de maintenir la fraîcheur de l'air dans la pièce.

Nettoyez régulièrement le filtre à air.

Un filtre à air encrassé réduit la capacité de déshumidification du climatiseur; Nettoyez le filtre à air au moins toutes les deux semaines.

Aérez la pièce de temps en temps.

Etant donné que les fenêtres sont maintenues fermées, il est bon de les ouvrir de temps en temps pour aérer la pièce. Lors du démarrage de l'unité, rideaux et fenêtres doivent être fermés pour éviter les déperditions de chaleur/fraîcheur.

• Ne pas tirer sur le cordon d'alimentation.

• Un cordon endommagé peut entraîner des chocs électriques graves.

• Ne pas utiliser le climatiseur à d'autres fins que celles de rafraîchir la pièce.

• Ne pas utiliser le climatiseur pour faire sécher du linge, garder de la nourriture au frais ou cultivar des légumes.

• Ne pas bloquer l'entrée d'air ni l'orifice de ventilation.

• N'insérer aucun bâtonnet ou autre objet dans ces orifices car il est dangereux de toucher aux composantes électriques et au ventilateur.

Sélectionnez la température adéquate. Veillez à régler la température en fonction des conditions.

Les pièces occupées par de jeunes enfants, des personnes âgées ou malades doivent être maintenues à une température adéquate.

Ne pas utiliser de chauffage près du climatiseur. Les pièces en plastique du climatiseur risquent de fondre si elles sont exposées à une chaleur excessive.

Evitez d'exposer votre corps à un flux d'air unidirectionnel continu pendant des périodes prolongées. Et ce, pour des raisons de santé.

Attendez 3 minutes au moins avant de rallumer le climatiseur si vous l'avez éteint en mode refroidissement. Cet appareil ne doit pas être utilisé par des enfants sans surveillance.

- Entretien et maintenance

Veillez à éteindre le climatiseur et à couper l'alimentation secteur avant de nettoyer l'appareil, pour des raisons de sécurité.

Nettoyage de l'unité

1. Coupez l'alimentation électrique avant de commencer le nettoyage.

1. Utilisez un chiffon sec pour nettoyer le boîtier. Si le boîtier est très sale, trempez le chiffon dans de l'eau chaude à moins de 40°. Séchez le chiffon et frottez la saleté.

1. N'utiliser ni gaz, ni benzène, ni solvant, ni enduit ni solvant chimique ou autre pour le nettoyage.

1. Ne pas asperger l'unité intérieure

à grande eau elle contient en effet un micro ordinateur et une plaque de circuit ne devant pas être mouillés.

Filtre à air

Le filtre à air situé en dessous de la grille d'aspiration doit être nettoyé une fois toutes les deux semaines au moins ou en fonction des besoins.

Comment nettoyer le filtre à air:

1. Pour retirer la grille d'aspiration, attrapez la poignée du filtre et tirez pour extraire le filtre.

1. A l'aide d'un aspirateur nettoyez la partie poussièreuse du filtre pour en éliminer la pellicule de poussière.

1. Lavez le filtre, côté propre dirigé vers le haut sous le robinet pour éliminer la poussière et les peluches.

1. Si le filtre est très sale, utilisez un détergent doux dans l'eau de lavage.

Laissez sécher le filtre complètement avant de le remettre en place.

Si nécessaire demandez à un professionnel de le nettoyer.

* Vérifiez la mise à terre.

* Vérifiez que l'arrivée et la sortie d'air de l'unité extérieure ne sont pas bouchées.

- Guide de dépannage

Veuillez vérifier les éléments suivants avant d'appeler un réparateur, cela vous fera économiser du temps et de l'argent.

Panne		Dépannage
Le climatiseur ne fonctionne pas du tout.		* Y a t il une panne d'électricité?* La prise est-elle bien branchée?* Le fusible d'alimentation ou le commutateur sont ils en position off?
Le refroidissement n'est pas efficace.		* L'entrée ou la sortie d'air sont elles bloquées?* Y a t il une autre source de chaleur dans la pièce?* Les filtres à air sont ils très sales?* La vitesse du ventilateur intérieur est-elle sur Low (réduite)?* Peut-être la pièce était-elle trop chaude lors du démarrage de l'unité. Veuillez attendre avant de rafraîchir la pièce.
De l'air brumeux sort.		* En mode cool (refroidissement) quelquefois de l'air brumeux sort de l'unité intérieure, cela est dû à un refroidissement trop rapide de l'air humide de la pièce.* L'unité fonctionne normalement mais l'air provenant de l'unité intérieure a une odeur, l'air aspiré s'est peut-être mélangé à l'odeur du mobilier et de la fumée.
Le climatiseur fait du bruit.		* Si le bruit ressemble à celui d'un écoulement d'eau : C'est le bruit du gaz fréon qui circule à l'intérieur de l'unité du climatiseur.* Si le bruit ressemble à celui d'une douche : C'est le bruit du traitement de l'eau à l'intérieur de l'unité du climatiseur.
Il semblerait que le climatiseur fuie.		* La condensation se fait lors du refroidissement de l'air chaud de la pièce par le climatiseur.
Le climatiseur ne fonctionne pas pendant 3 minutes environ puis redémarre.		* C'est pour protéger le mécanisme.* Attendez trois minutes environ et le climatiseur se mettra en marche.

Eteignez et débranchez l'appareil et contactez votre revendeur dans les cas suivants:

* Démarrage ou interruption anormales.
* Pannes fréquentes de fusibles ou de commutateur;
* Aspersion d'eau ou d'un autre produit dans l'appareil.
* Les câbles électriques sont chauds ou le couvercle des câbles est cassé;
* Toute autre situation bizarre.

Autres

• La connexion entre le secteur et le cordon d'alimentation ou entre d'autres éléments devra être effectuée conformément au diagramme de câblage de l'unité.
• La valeur et le modèle du fusible utilisé doivent être conformes à l'impression de l'écran du contrôleur correspondant ou à la réduction mâle femelle de protection.
• La pression statique externe à l'endroit du test du CA est de 0MPa.

dzitsu

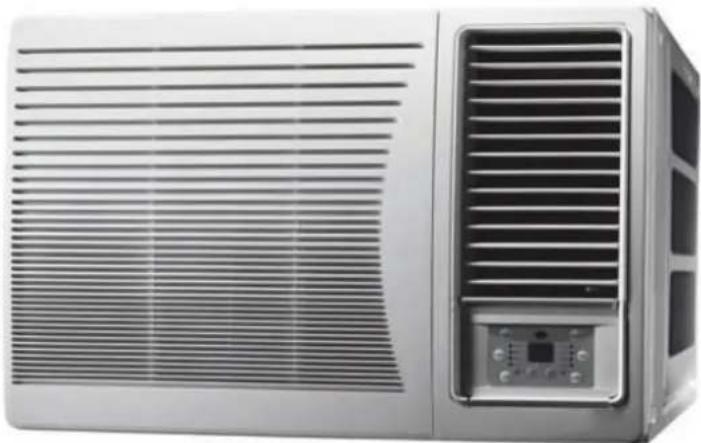

MANUALE PER L'USO

AKD-9AFDN

AKD-12AFDN

Area minima della stanza (m2)	Quantità di carico (kg)	<1,2	1,3	1,4	1,5	1,6	1,7	1,8	1,9	2	2,1	2,2	2,3	2,4	2,5
	posizione della stanza	/	14,5	16,8	19,3	22	24,8	27,8	31	34,3	37,8	41,5	45,4	49,4	53,6
	montaggio su finestra	/	5,2	6,1	7	7,9	8,9	10	11,2	12,4	13,6	15	16,3	17,8	19,3
	montaggio a parete	/	1,6	1,9	2,1	2,4	2,8	3,1	3,4	3,8	4,2	4,6	5	5,5	6
	montaggio su soffitto	/	1,1	1,3	1,4	1,6	1,8	2,1	2,3	2,6	2,8	3,1	3,4	3	7	4

Superficie mínima de habitación (m2)	Valor de carga (kg)	<1,2	1,3	1,4	1,5	1,6	1,7	1,8	1,9	2	2,1	2,2	2,3	2,4	2,5
	ubicación del suelo	/	14,5	16,8	19,3	22	24,8	27,8	31	34,3	37,8	41,5	45,4	49,4	53,6
	ventana montada	/	5,2	6,1	7	7,9	8,9	10	11,2	12,4	13,6	15	16,3	17,8	19,3
	muro montado	/	1,6	1,9	2,1	2,4	2,8	3,1	3,4	3,8	4,2	4,6	5	5,5	6
	techo montado	/	1,1	1,3	1,4	1,6	1,8	2,1	2,3	2,6	2,8	3,1	3,4	3,7	4
