Marca	Daitsu
Modelo	DSM 12KIDB
Tipo de producto	Aire acondicionado split de pared
Refrigerante	R32 (inflamable)
Alimentación eléctrica	220-240 V ~50 Hz
Modos de funcionamiento	Auto, Cool, Dry, Fan, Heat (según modelo)
Funciones principales	Turbo, Sleep, I Feel, X-Fan, Timer, WiFi (según modelo), Light
Velocidad del ventilador	Auto, baja, media, alta
Rango de temperatura	16 °C a 30 °C
Pantalla	Indicadores de temperatura y alimentación
Control remoto	Incluido, con pilas AAA 1,5 V
Mantenimiento - Filtro	Limpieza cada 3 meses, con aspiradora o agua (máx. 45 °C)
Seguridad	Gas inflamable R32; instalación y reparación por profesional cualificado; espacio mínimo de la habitación: ver tabla
Piezas de repuesto y reparabilidad	Contactar al vendedor o a un centro autorizado
Información general	Instrucciones de uso y manual de usuario disponibles en PDF

Preguntas frecuentes - DSM 12KIDB DAITSU

¿Qué tipo de refrigerante utiliza el Daitsu DSM 12KIDB?

El aire acondicionado utiliza el refrigerante R32, que es inflamable. Respete las instrucciones de seguridad durante la instalación y el mantenimiento.

¿Cómo limpiar el filtro de la unidad interior?

Abra la tapa, retire el filtro, límpielo con una aspiradora o con agua (temperatura inferior a 45 °C), luego séquelo a la sombra antes de volver a colocarlo. Realice esta operación cada tres meses.

¿Qué hacer si la unidad interior no emite aire?

Verifique que las entradas y salidas de aire no estén obstruidas. En modo calefacción, la unidad puede detenerse temporalmente si se alcanza la temperatura configurada. Al arrancar, espere unos minutos para evitar el aire frío.

¿Cómo usar la función Turbo?

Presione el botón Turbo del control remoto para activar o desactivar la función. Permite enfriar o calentar rápidamente la habitación.

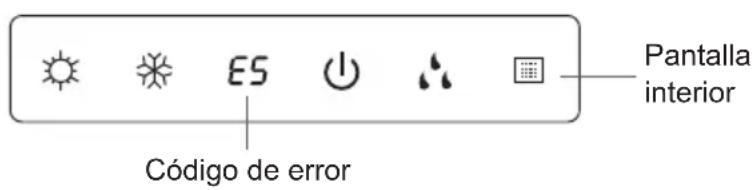

¿Qué significa el código de error E5 en la pantalla?

El código E5 indica un mal funcionamiento. Intente reiniciar la unidad (desconecte, espere 3 minutos, reconecte). Si el problema persiste, contacte a un profesional cualificado.

El control remoto no funciona, ¿qué hacer?

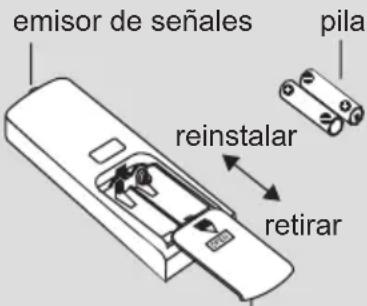

Verifique las pilas (reemplácelas si es necesario). Asegúrese de que ningún obstáculo bloquee la señal y que el control remoto esté dirigido hacia el receptor de la unidad interior (alcance 8 m). Evite interferencias como lámparas fluorescentes.

¿Cuál es la superficie mínima requerida para instalar la unidad?

La superficie mínima de la habitación depende de la cantidad de carga de refrigerante. Para el DSM 12KIDB, consulte la tabla en el manual. Por ejemplo, con una carga de 1,2 kg, la superficie mínima es de 14,5 m² para montaje en el suelo.

¿Cómo ajustar el temporizador (Timer)?

Presione el botón Timer del control remoto. Los caracteres HOUR ON u OFF parpadearán. Use los botones ▲/▼ para ajustar la hora (de 0,5 a 24 h). Presione nuevamente Timer para confirmar.

¿Puedo instalar el aire acondicionado yo mismo?

No, la instalación debe ser realizada por un profesional cualificado para cumplir con las normas de seguridad eléctrica y manipulación del refrigerante R32. Una instalación incorrecta puede causar lesiones o fallos.

¿Cómo cambiar de pantalla Celsius a Fahrenheit?

Cuando el equipo esté apagado, presione simultáneamente los botones MODE y ▼ del control remoto para alternar entre °C y °F.

MANUAL DE USUARIO DSM 12KIDB DAITSU

Aire acondicionado modelo split

invertee

Gracias por escoger nuestro producto.

Para un correcto funcionamiento, lea y conserve este manual para su consulta.

Si pierde el manual de usuario, póngase en contacto con el distribuidor, visite sat.eurofredgroup.com.

DSM-9KIDB(W)

DSM-12KIDB(W)

DSF-9KIDB(W)

DSF-12KIDB(W)

DSF-18KIDB(W)

DSM-9KIDC(W)

DSM-12KIDC(W)

DSF-9KIDC(W)

DSF-12KIDC(W)

DSF-18KIDC(W)

Índice

Notas sobre el funcionamiento

Precauciones....1

Nombre de las partes....6

Guía de funcionamiento

Funcionamiento del mando a distancia....7

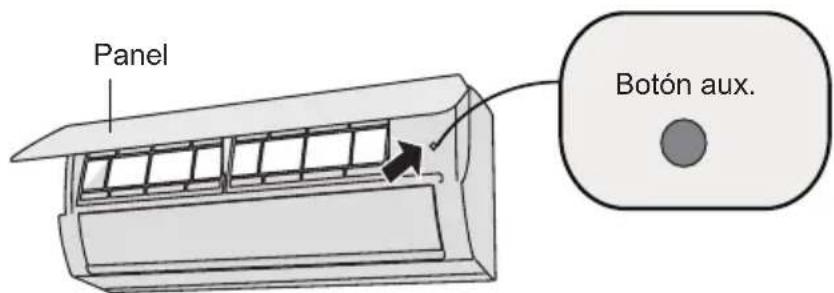

Funcionamiento de emergencia....11

Mantenimiento

Limpieza y mantenimiento....11

Averías

Análisis de averías ....14

Este aparato no debe ser utilizado por personas (o niños) con capacidades físicas, sensoriales o mentales reducidas, o que no sepan cómo utilizarlo, salvo bajo la supervisión de una persona responsable de su seguridad lo que hayan recibido instrucciones acerca del uso correcto del aparato. No permita que los niños jueguen con el aparato.

Esta marca indica que este producto no se considera un residuo doméstico en la UE. A fin de evitar daños al medio ambiente o a la salud de las personas como consecuencia de la eliminación no controlada de residuos, recicle el aparato para fomentar la reutilización sostenible de los materiales. Para devolver el dispositivo usado, utilice los sistemas de devolución y recogida o póngase en contacto con el comercio donde adquirió el producto. En la propia tienda pueden encargarse de reciclar el aparato de forma respetuosa con el medio ambiente.

R32: 675

El aparato contiene gas inflamable R32.

Antes de instalar y usar el aparato, lea el manual de usuario.

Antes de reparar el aparato lea el manual de servicio.

El refrigerante

- Circula un refrigerante especial para el funcionamiento de la unidad de aire acondicionado. El refrigerante utilizado es el fluoruro R32 especialmente depurado. El refrigerante es inflamable e inodoro. Además, puede provocarse una explosión en determinadas condiciones. Sin embargo la inflamabilidad del refrigerante es muy baja. Sólo se inflama bajo la acción de una llama.

- Comparado con otros refrigerantes comunes, el R32 es poco contaminante y no daña la capa de ozono. La influencia en el efecto invernadero es también muy baja. El R32 tiene unas propiedades termodinámicas muy buenas que proporcionan una eficiencia energética realmente alta. Así, las unidades necesitan una menor carga.

AVISO

No utilice medios no recomendados por el fabricante para acelerar el proceso de desescarche o para la limpieza. En caso de que sea necesaria una reparación, contacte con su servicio técnico autorizado más cercano. Cualquier reparación llevada a cabo por personal no cualificado puede ser peligrosa. El aparato debe ser almacenado en una habitación si fuentes de llama que operen continuamente (por ejemplo: llamas abiertas, un aparato a gas o una estufa eléctrica). No la perfore o queme.

El aparato debe instalarse, funcionar y almacenarse en una habitación con una planta superior a los 4m ^2 .

Aparato cargado con gas inflamable R32. Para repararlo, siga las única y estrictamente las instrucciones del fabricante. Tenga en cuenta que el refrigerante es inodoro. Lea el manual de servicio.

- Manejo seguro del refrigerante inflamable

- Requisitos de cualificación del responsable de instalación y mantenimiento

1. Todos los operarios que participen en el sistema de refrigeración deberán disponer de la certificación válida otorgada por la organización autorizada y la cualificación para tratar el sistema de refrigeración reconocida por este sector.

Si se necesitan otros técnicos para mantener y reparar el equipo, deberán ser supervisados por la persona que disponga de la cualificación para usar refrigerante inflamable.

1. Solo podrá repararse mediante el método sugerido por el fabricante del equipo.

- Notas de instalación

1. No se permite el uso del aire acondicionado en una habitación con fuego encendido (como, por ejemplo, una fuente de fuego, artículos con gas de hulla en funcionamiento, calentador encendido).

2. El aire acondicionado debe instalarse en una habitación que sea más grande que la superficie mínima de habitación. La superficie mínima de habitación se indica en la placa o en la siguiente tabla

3. La prueba de fugas es imprescindible después de la instalación.

Tabla - Superficie mínima de habitación (m2)

- Notas de mantenimiento

1. Comprobar si la zona de mantenimiento o la superficie de habitación cumplen los requisitos de la placa.

- Solo se permite su funcionamiento en habitaciones que reúnan los requisitos de la placa.

1. Comprobar si la zona de mantenimiento está bien ventilada.

- La ventilación continuada se debe mantener durante el proceso de intervención.

1. Comprobar si hay una fuente de fuego o una fuente de fuego potencial en la zona de mantenimiento.
2. Están prohibidas las llamas vivas en la zona de mantenimiento; y se deberá colocar el cartel de "prohibido fumar".
3. Comprobar si la marca del equipo está en buenas condiciones.
4. Reemplazar las advertencias de seguridad ambiguas o dañadas.

- Soldadura

1. Si debe cortar o soldar las tuberías del sistema refrigerante en el proceso de mantenimiento, por favor siga los siguientes pasos:

a. Cerrar la unidad y cortar la fuente de alimentación
b. eliminar el refrigerante
c. hacer el vacío
d. limpiar con gas N2
e. cortar o soldar
f. devolver al punto de servicio para soldar

1. El refrigerante se deberá reciclar en el depósito de almacenamiento especializado.

2. Asegúrese de que no hay ninguna llama viva cerca del enchufe de la bomba de vacío y que está bien ventilado.

• Llenado de refrigerante

1. Utilice los equipos especializados de llenado de refrigerante para R32. Asegúrese de que los diferentes tipos de refrigerante no se contaminarán entre sí.
2. El depósito de refrigerante se debe mantener vertical mientras se llena de refrigerante.
3. Pegar la etiqueta en el sistema después de terminar el llenado (o de que no se haya terminado).
4. No llenar de más.
5. Cuando se haya terminado de llenar, por favor realice la detección de fugas antes de poner en marcha las pruebas; se deberá realizar otra detección de fugas cuando se retire.

- Instrucciones de seguridad para transporte y almacenamiento

1. Por favor, utilice el detector de gas inflamable para comprobar antes de descargar y abrir el contenedor.
2. Sin fuentes de fuego y sin fumar.
3. Según las normas y legislación locales.

ADVERTENCIA

Funcionamiento y mantenimiento

• Este aparato puede no puede ser utilizado por niños (no mayores de 8 años) ni personas con capacidad física, sensorial o mental reducida o que carezcan de experiencia o conocimientos sin la supervisión de un adulto o sin antes haber recibido instrucciones sobre como utilizarlo de forma segura y entender los peligros que implica su manejo.
• Los niños no deben jugar con el aparato.
• La limpieza y el mantenimiento no deben ser realizados por niños sin la supervisión de un adulto.
• No conecte el aire acondicionado a una toma múltiple. Podría provocar un incendio.
• Desconecte el aparato de la corriente cuando quiera limpiarlo. Podría producirse una descarga eléctrica.
• Si el cable de alimentación está dañado, deberá ser sustituido por el fabricante, el servicio técnico oficial o una persona cualificada para evitar riesgos.
• No limpie el aire acondicionado con agua. Podrían producirse descargas eléctricas.
• No vierta ni pulverice agua sobre la unidad interior. Pueden producirse descargas eléctricas o un mal funcionamiento.
• Después de retirar el filtro, no toque las aletas, podría cortarse.
• No utilice fuego o un secador de pelo para secar el filtro. Podría deformarse o provocar un incendio.
• El mantenimiento debe ser realizado por personal cualificado. En caso contrario, pueden producirse lesiones personales o daños materiales.

ADVERTENCIA

• No repare el acondicionador de aire Ud. mismo. Pueden producirse descargas eléctricas o daños en las partes. Si necesita reparar el aire acondicionado, póngase en contacto con el distribuidor.
• No introduzca los dedos ni ningún objeto por la entrada o salida de aire. Pueden producirse lesiones personales o daños en el aparato.
• No bloquee la salida ni la entrada de aire. Puede provocar un mal funcionamiento de la unidad.
• No moje el mando a distancia, podría dejar de funcionar.
• Cuando ocurra algo de lo siguiente, apague el aire acondicionado y desconéctelo de la corriente inmediatamente y póngase en contacto con el distribuidor o el servicio técnico:
• El cable eléctrico está demasiado caliente o dañado.
• El aparato hace un ruido anormal.
• El interruptor de circuito se dispara con mucha frecuencia.
• El aire acondicionado huele a quemado.
• La unidad interior gotea.
• Si el aire acondicionado funciona en condiciones anormales, puede provocar averías, descargas eléctricas o un incendio.
• Al encender o apagar la unidad con el interruptor de funcionamiento de emergencia, presione este interruptor con un objeto aislante que no sea metálico.
• No se suba encima de la unidad exterior ni coloque objetos pesados. Puede provocar daños materiales o lesiones personales.

ADVERTENCIA

Acoplamiento

• La instalación debe ser realizada por personal cualificado. En caso contrario, pueden producirse lesiones personales o daños materiales.
• Al instalar la unidad, se debe seguir la normativa de seguridad eléctrica.
• Utilice circuitos eléctricos e interruptores conformes a la normativa local de seguridad.
• Instale un interruptor de circuito. Si no lo hace, la unidad puede no funcionar correctamente.
• En el cableado fijo deberá conectarse un interruptor general con una separación de contacto de al menos 3 milímetros respecto a todos los polos.
• El interruptor instalado debe tener la capacidad adecuada. Consulte la tabla siguiente: El interruptor de aire debe incluir un bucle magnético y un bucle térmico para proteger contra los cortocircuitos y la sobrecarga.
• El aire acondicionado debe estar conectado a tierra. Una toma de tierra incorrecta puede provocar una descarga eléctrica.
• No utilice cable eléctrico no homologado.
• Compruebe que el suministro eléctrico coincide con los requisitos del aparato de aire acondicionado. En caso de un suministro eléctrico inestable o un cableado incorrecto o en mal estado, instale cables eléctricos adecuados antes de utilizar el aparato.
• Conecte correctamente el cable de corriente, el cable neutro y la toma de tierra.
• Antes de realizar cualquier trabajo eléctrico, y por su seguridad, compruebe que el aparato está desconectado de la corriente.

ADVERTENCIA

• No conecte el aparato hasta haber finalizado la instalación.
• Si el cable de alimentación está dañado, el fabricante, el servicio técnico o una persona cualificada deberán proceder a su sustitución para evitar riesgos.
• La temperatura del circuito de refrigeración es muy alta. Mantenga el cable de interconexión alejado del tubo de cobre.
• Este equipo deberá ser instalado conforme a la normativa eléctrica nacional.
• La instalación debe ser realizada conforme a los requisitos de NEC y CEC y sólo por personal autorizado.
• El aire acondicionado es un aparato eléctrico de primera categoría. La toma a tierra debe realizarla un profesional con un dispositivo especializado. Asegúrese de que siempre esté conectado correctamente a tierra, de lo contrario se podrían producir descargas eléctricas.
• El cable amarillo-verde del aparato de aire acondicionado es el cable de toma a tierra, y no puede ser utilizado para otros fines.
• La resistencia a tierra debe cumplir la normativa nacional de seguridad eléctrica.
• El aparato debe estar colocado de manera que se pueda acceder al enchufe.
• Todos los cables de la unidad interior y la unidad exterior tienen que ser conectados por un profesional.
• Si la longitud del cable eléctrico es insuficiente, póngase en contacto con el distribuidor para que le facilite uno nuevo. No alargue el cable usted mismo.

ADVERTENCIA

• En caso de que el aire acondicionado tenga un enchufe, tendrá que ser accesible tras la instalación.
• En caso de que el aire acondicionado no tenga enchufe, habrá que instalar un interruptor en la línea.
• Si necesita reubicar el aparato de aire acondicionado, sólo personal cualificado puede hacer este trabajo. En caso contrario, se podrían producir lesiones personales o daños materiales.
• Seleccione un lugar que esté fuera del alcance de los niños y los animales, y alejado de las plantas. Si es inevitable, coloque una valla de seguridad.
• La unidad interior se instalará cerca de la pared.
• Las instrucciones de uso e instalación de este producto son suministradas por el fabricante.

Temperatura de funcionamiento

	Unidad interior DB/WB (°C)	Unidad exterior DB/WB (°C)
Refrigeración máxima	32/23 43/26
Calefacción máxima 2	7/- 24/18

NOTA:

- La temperatura de funcionamiento (temperatura exterior) para refrigeración es -15°C\~43°C.

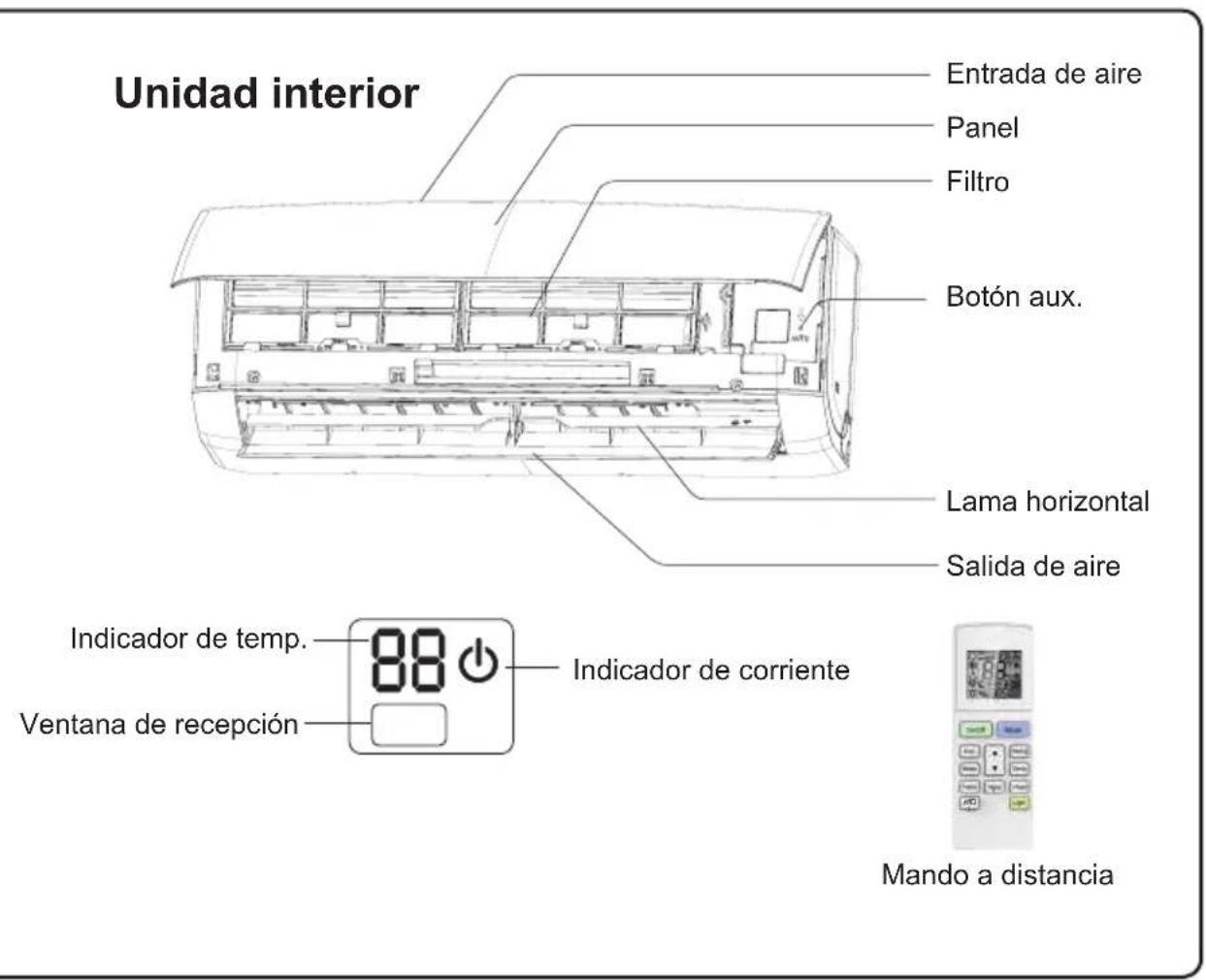

Nombre de las partes

NOTA:

El producto instalado puede ser distinto de los gráficos anteriores. Fíjese en el aparato que tiene instalado.

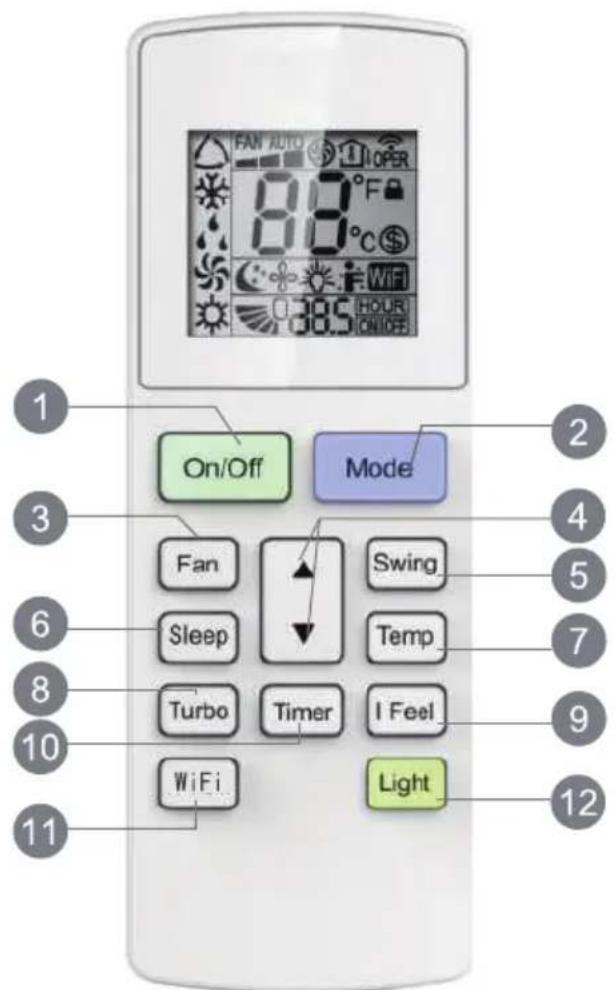

Botones del mando a distancia

1 Botón On/Off ["Encendido/Apagado"]
2 Botón "Mode" ["Modo"]
3 Botón "Fan" ["Ventilación"]
4 Botón ▲/▼
5 Botón "Swing" ["Oscilación"]
6 Botón "Sleep" ["Sueño"]
7 Botón "Temp"
8 Botón "Turbo"
9 Botón "I Feel"
10 Botón "Timer" ["Programador"]
11 Botón "WiFi"
12 Botón "Light" ["Luz"]

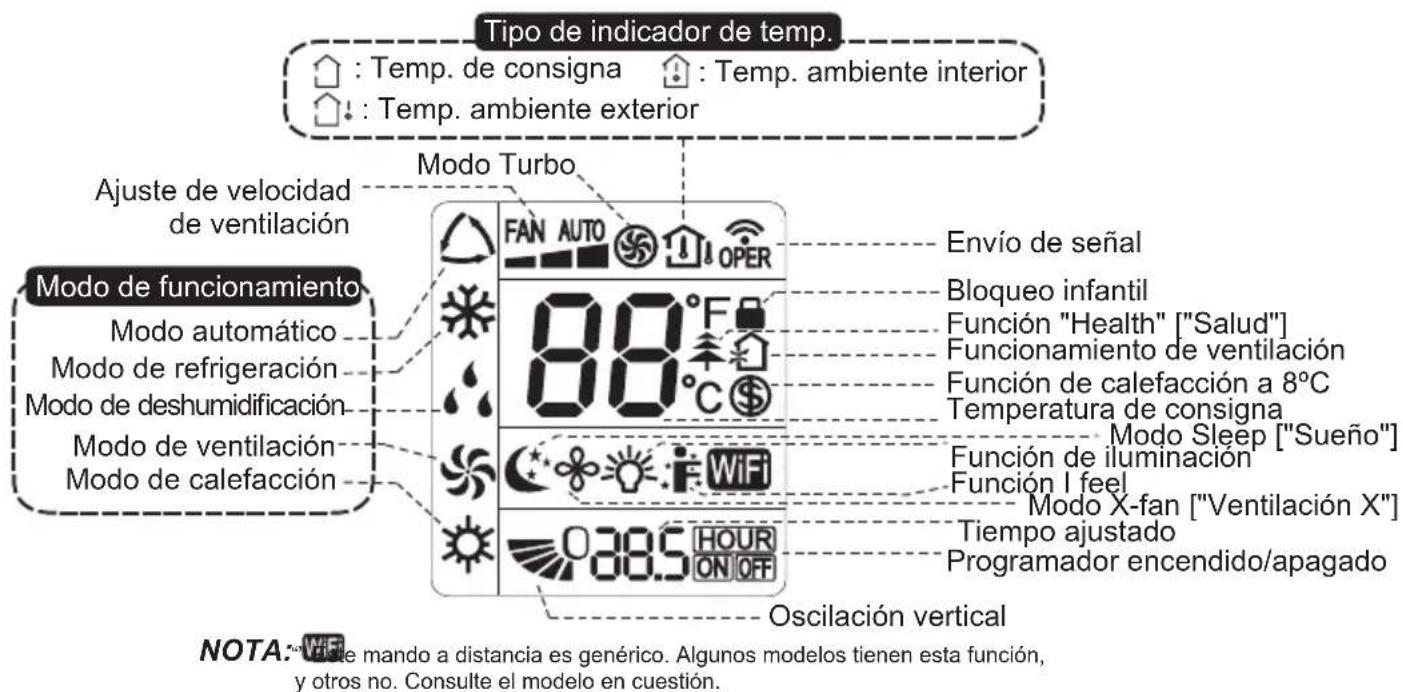

Introducción a los botones del mando a distancia

Introducción a los botones del mando a distancia

Nota:

• Éste es un mando a distancia de uso general que puede emplearse con aires acondicionados multifunción. Si su modelo no dispone de alguna función concreta, al pulsar el botón correspondiente del mando a distancia, la unidad continuará funcionando igual que antes.
• Al conectar la alimentación, el acondicionador emitirá un sonido. El indicador de funcionamiento “☐” se encenderá (indicador rojo). A continuación podrá controlar el acondicionador mediante el mando a distancia.
• En estado "ON", pulsando el botón del mando a distancia, el icono de señalización "de la pantalla del mando a distancia parpadeará una vez, y el acondicionador emitirá un pitido que indica que la señal se ha enviado al acondicionador.
• Con la unidad apagada, la temperatura de consigna y el icono del reloj se mostrarán en la pantalla del mando a distancia (las funciones de programador de encendido, programador de apagado o iluminación se encuentran activadas, los iconos correspondientes aparecerán en la pantalla del mando a distancia al mismo tiempo). Con la unidad encendida, la pantalla mostrará los iconos correspondientes a las funciones ajustadas.

1 Botón ON/OFF ["Encendido/Apagado"]

Pulse este botón para encender la unidad. Vuelva a pulsarlo para apagar la unidad.

2 Botón "Mode" ["Modo"]

Cada vez que pulse este botón podrá seleccionar de modo cíclico los modos automático, de refrigeración, deshumidificación, ventilación y calefacción* conforme a la siguiente secuencia:

* Nota: Sólo para modelos con función de calefacción.

3 Botón "Fan" ["Ventilación"]

Este botón sirve para ajustar la velocidad del ventilador entre automática, ▲, ▶, y ▶□, y de vuelta a automática.

- Función X-FAN ["Ventilación X”]: Si mantiene el botón “Fan Speed” ["Velocidad de ventilación"] pulsado durante 2 segundos en los modos de refrigeración o deshumidificación, se mostrará el icono “ ”, y la unidad interior seguirá funcionando durante algunos minutos para secarse aunque ya se encuentre apagada. La función X-FAN ["Ventilación X"] está desactivada por defecto al establecer el suministro eléctrico de la unidad. La función X-FAN ["Ventilación X"] no está disponible en los modos automático, de ventilación ni de calefacción.

Con esta función, la humedad del evaporador de la unidad interior se extrae para evitar el moho después de detenerse la unidad.

- Si la función X-FAN ["Ventilación X"] se encuentra activada, Tras apagar la unidad con el botón ON/OFF ["Encendido/apagado"], el ventilador interior seguirá funcionando durante varios minutos a velocidad lenta. Durante este tiempo, mantenga pulsado el botón de velocidad de ventilación durante 2 segundos si desea detener el ventilador interior directamente.

- Si la función X-FAN ["Ventilación X"] se encuentra desactivada, tras apagar la unidad pulsando el botón ON/OFF ["Encendido/apagado"], toda la unidad se apagará directamente.

Introducción a los botones del mando a distancia

4 Botón ▲/▼

Pulse el botón ▲/▼ para aumentar/reducir la temperatura de consigna. En el modo automático, la temperatura de consigna no puede ajustarse.

Para ajustar el tiempo de TIMER ON ["Programador de encendido"] o TIMER OFF ["Programador de apagado"], pulse “▲” o “▼”.

5 Botón "Swing" ["Oscilación"]

Pulse este botón para ajustar la función de oscilación vertical.

6 Botón "Sleep" ["Sueño"]

Con los modos de refrigeración, calefacción o deshumidificación activados, pulse este botón para iniciar la función "Sleep" ["Sueño"].

Vuelva a pulsarlo para cancelar la función "Sleep" ["Sueño"]. Esta función no está disponible en los modos de ventilación y automático.

7 Botón "Temp"

Pulsando este botón podrá visualizar la temperatura de consigna interior y la temperatura ambiente interior en la pantalla de la unidad interior. El ajuste se lleva a cabo con el mando a distancia, de modo cíclico, tal y como se indica a continuación:

Nota:

- La visualización de la temperatura exterior no está disponible en algunos modelos. Si se solicita, la unidad interna recibirá la señal “☐” y mostrará la temperatura de consigna interior.

8 Botón "Turbo"

Pulsando este botón es posible activar o desactivar la función "Turbo".

9 Botón "I Feel"

Pulse este botón para iniciar la función I FEEL. El icono “F” aparecerá en la pantalla del mando a distancia. Una vez ajustada esta función, el mando a distancia enviará la temperatura ambiente detectada al controlador, y la unidad ajustará automáticamente la temperatura interior en función de la temperatura detectada. Pulse de nuevo este botón para desactivar la función I FEEL. El icono “F” desaparecerá. Tras activar la función “I FEEL”, deberá colocar el mando a distancia en un lugar en el que la unidad pueda recibir las señales que emita.

10 Botón "Timer" ["Programador"]

• Con la unidad encendida, pulse este botón para activar el apagado mediante programador. Con la unidad apagada, púlselo para activar el encendido mediante programador.
• Si pulsa este botón una vez, el mensaje HOUR ON (OFF) ["Hora de encendido (apagado)"] parpadeará. En este momento, pulse el botón “▲” o “▼” para ajustar el programador (si los mantiene pulsados, el tiempo cambiará rápidamente). El rango de ajuste de tiempo es de 0,5 a 24 horas. Vuelva a pulsar este botón para confirmar el ajuste del programador, y el mensaje HOUR ON (OFF) ["Hora de encendido (apagado)"] dejará de parpadear.

Introducción a las funciones de botones combinados

- Si los caracteres parpadean pero usted no pulsa el botón "Timer" ["Programador"], el sistema saldrá del estado de ajuste del programador al cabo de 5 segundos. Si el programador está confirmado, vuelva a pulsar este botón para cancelarlo.

11 Botón "WiFi"

Pulse el botón “WIFI” para activar o desactivar la función WiFi. Al activar la función WiFi, el icono “WiFi” aparecerá en el mando a distancia; con la unidad apagada pulse los botones “MODE” y “WiFi” al mismo tiempo durante 1 según-do, y el módulo WiFi restaurará la configuración de fábrica por defecto.

12 Botón "Light" ["Luz"]

Pulsando este botón puede encender y apagar la luz de la pantalla.

Combinación de los botones “▲” y “▼”: La función de bloqueo

Pulse los botones “▲” y “▼” simultáneamente para bloquear o desbloquear el teclado. Si el mando a distancia se encuentra bloqueado, se mostrará el icono En tal caso, cada vez que se pulse cualquier botón, el icono parpadeará tres veces.

Combinación de los botones "MODE" ["MODO"] y "▼": Cambio de grados Fahrenheit a centigrados y viceversa

Con la unidad apagada, pulse los botones "MODE" ["Modo"] y "▼" simultáneamente para cambiar de °C a °F.

Combinación de los botones "TEMP" y "TIMER" ["Programador']: La función de ahorro energético

En el modo de refrigeración, pulse "TEMP" y "TIMER" ["Programador"] al mismo tiempo para activar la función de ahorro energético. En los tubos Nixie del mando a distancia aparecerá el mensaje "SE". Repita la operación para cancelar la función.

Combinación de los botones "TEMP" y "TIMER" ["Programador”]: Función de calefacción a 8 °C

Pulse “TEMP” y “TIMER” ["Programador"] al mismo tiempo en modo de calefacción para iniciar la calefacción a 8 °C. Los tubos Nixie del mando a distancia mostrarán el mensaje “\$” y una temperatura seleccionada de 8 °C (46 °F, si está ajustado a grados Fahrenheit). Repita la operación para cancelar la función.

Cambio de pilas del mando a distancia

1. Oprima la parte trasera del mando a distancia marcada con "del modo que se indica en la imagen y extraiga la cubierta del compartimento de pilas siguiendo el sentido de la flecha.
2. Cambie dos pilas AAA 1.5V y asegúrese de que los polos "+" y "-" se encuentren en la posición correcta.
3. Vuelva a colocar la cubierta del compartimento de pilas.

Cubierta del compartimento de pilas

Funcionamiento de emergencia

En caso de pérdida o avería del mando a distancia, utilice el botón auxiliar para encender o apagar el aire acondicionado. A continuación se describe cómo hacerlo:

Según se muestra en la figura, abra el panel y presione el botón aux para encender o apagar el aire acondicionado. Al encender el aparato de aire acondicionado, funcionará en modo auto.

ADVERTENCIA:

Utilice un objeto no conductor para presionar el botón auto.

Limpieza y mantenimiento

ADVERTENCIA:

■ A fin de evitar descargas eléctricas, apague el aire acondicionado y desconéctelo de la corriente antes de proceder a la limpieza.
■ No limpie el aire acondicionado con agua. Podrían producirse descargas eléctricas.
■ No utilice líquidos volátiles para limpiar el aire acondicionado.

Limpieza de la superficie de la unidad interior

Cuando la superficie de la unidad interior esté sucia, se recomienda utilizar un paño suave, seco o húmedo para limpiarla.

NOTA:

- No retire el panel durante la limpieza.

Limpieza y mantenimiento

Limpieza del filtro

1

Apertura del panel

Abra ligeramente el panel, tal y como se muestra en la figura.

• Utilice un atrapapolvo o agua para limpiar el filtro.
• Si el filtro está muy sucio, utilice agua (menos de 45°C) para limpiarlo, y déjelo secar antes de volverlo a instalar.

Retire el filtro tal y como se indica en la figura.

Instalación del filtro

Instale el filtro y cierre el panel.

■ El filtro se debe limpiar cada tres meses. En caso de un ambiente con mucho polvo, aumente la frecuencia de limpieza.
■ Después de retirar el filtro, no toque las aletas, podría cortarse.
■ No utilice fuego o un secador de pelo para secar el filtro. Podría deformarse o provocar un incendio.

¡ATENCIÓN! Comprobación antes de la temporada de uso/com- probación tras la temporada de uso

Limpieza y mantenimiento

NOTA: Comprobaciones antes de la temporada de uso

1. Compruebe que las entradas y salidas de aire no estén bloqueadas.
2. Compruebe que el interruptor y los enchufes estén en buenas condiciones.
3. Compruebe que el filtro esté limpio.
4. Compruebe que los soportes de la unidad exterior no estén dañados o corroídos. Si es así, avise al distribuidor.
5. Compruebe que el tubo de drenaje esté en buen estado.

NOTA: Comprobaciones después de la temporada de uso

1. Desconecte el aparato de la corriente.
2. Limpie el filtro y el panel de la unidad interior.
3. Compruebe que los soportes de la unidad exterior no estén dañados o corroídos. Si es así, avise al distribuidor.

Nota sobre reciclaje

1. Muchos materiales de embalaje son reciclables.
   Llévelos a contenedor correspondiente.
2. Si quiere deshacerse el aparato de aire acondicionado, consulte al distribuidor local o al servicio técnico para hacerlo de la manera adecuada.

Análisis de averías

Análisis de casos generales

Compruebe los casos a continuación antes de llamar al servicio técnico. Si la avería continúa, póngase en contacto con el distribuidor o con el servicio técnico.

Problema Comprobaciones Solución
La unidad interior no recibe la señal del mando a distancia o el mando a distancia no produce ninguna acción.	Compruebe las posibles interferencias (electricidad estática, voltaje estable).	Desenchufe la unidad.Vuelve a enchufarla transcurridos 3 minutos y póngala de nuevo en marcha.
	Compruebe que el mando a distancia está dentro de la distancia de recepción de señales.	La distancia de recepción de señales es de 8 m.
	Compruebe que no haya obstáculos.	Retire los obstáculos.
	Compruebe que el mando a distancia está dirigido hacia la ventana de recepción.	Seleccione el ángulo adecuado y dirija el mando a distancia hacia la ventana de recepción de la señal de la unidad interior.
	Compruebe que la sensibilidad del mando a distancia: visor borroso, visor apagado.	Compruebe las pilas. Si la carga de las pilas es muy baja, sustitúyalas.
	El visor está apagado en el mando a distancia.	Compruebe que el mando a distancia no esté estropeado.Si es así, sustitúyalo.
	Compruebe si hay una lámpara fluorescente en la habitación.	Lleve el mando a distancia cerca de la unidad interior.Apague la lámpara fluorescente y vuelva a intentarlo.

La unidad interior no emite aire	Compruebe que la entrada o la salida de aire de la unidad interior no estén bloqueadas.	Elimine los obstáculos.
	Compruebe que en modo calefacción, la temperatura interior alcanza el valor establecido.	Una vez alcanzado el valor de temperatura establecido, la unidad interior dejará de emitir aire.
	Compruebe si acaba de poner en marcha el modo calefacción.	Para evitar la salida de aire frío la unidad interior empieza a funcionar al cabo de unos minutos. Esto es normal.

Análisis de averías

Problema Comprobaciones Solución
El aire acondicionado no funciona	Compruebe un posible fallo eléctrico.Compruebe si el enchufe está suelto.Compruebe si el interruptor de aire está estropeado o el fusible se ha quemado.Compruebe si el cableado está estropeado.Compruebe si ha puesto en marcha la unidad inmediatamente después de haberla apagado.Compruebe que la función seleccionada en el mando a distancia es la correcta.	Espere hasta que se arregle el fallo eléctrico.Vuelva a conectar el enchufe.Si es así, avise al servicio técnico para su sustitución.Si es así, avise al servicio técnico para su sustitución.Espere 3 minutos y vuelva a poner la unidad en marcha.Vuelva a seleccionar la función.
Sale vaho de la salida de aire de la unidad interior	Compruebe si la temperatura y la humedad de la habitación son elevadas.	El aire interior se enfría rápidamente. Al cabo de un momento, la temperatura y la humedad de la habitación descenderán y el vaho desaparecerá.
No se puede ajustar la temperatura	Compruebe que la unidad no esté funcionando en modo auto.Compruebe que la temperatura deseada no supere el rango de temperatura del aparato.	En modo auto, la temperatura no se puede cambiar. Cambie el modo de funcionamiento si desea cambiar la temperatura.El rango de temperatura es: 16^ 30^ .
El resultado de la refrigeración/cale-facción no es bueno	Compruebe si el voltaje es demasiado bajo.Compruebe si el filtro está sucio.Compruebe que la temperatura se haya ajustado dentro del rango adecuado.Compruebe que no haya ninguna puerta o ventana abiertas.	Espere hasta que el voltaje se recupere.Limpie el filtro.Ajuste la temperatura dentro del rango.Cierre las puertas y ventanas.

Análisis de averías

Problema Comprobaciones Solución
La unidad emite olores	Compruebe el origen del olor: mueble, cigarrillos, etc.	Elimine el origen del olor.Limpie el filtro.
El aire acondicionado se pone en marcha de repente	Compruebe si hay interferencias tormentas, dispositivos inalámbricos, etc.	Desconecte la corriente, vuelva conectarla y ponga en marcha de nuevo la unidad.
La unidad exterior tiene vapor	Compruebe si está activada la función calefacción.	Durante la descongelación en modo calefacción, es posible que se genere vapor.Es normal.
Ruido de “agua que corre”	Compruebe si acaba de encender o apagar el aparato de aire acondicionado.	El ruido es el sonido del refrigerante que fluye en el interior de la unidad. Es normal.
Ruido de chasquidos	Compruebe si acaba de encender o apagar el aparato de aire acondicionado.	Este ruido es el sonido de la fricción provocada por la expansión y/o contracción del panel u otras partes debido al cambio de temperatura.

Análisis de averías

Código de error

- Si el aire acondicionado se encuentra en un estado anómalo, el indicador de temperatura de la unidad interior parpadeará para mostrar el código de error correspondiente. Véase la lista de abajo para identificar los códigos de error.

El diagrama del indicador de arriba no es más que una mera referencia. Observe el indicador real y su posición en el producto real.

Código de error	Solución de errores
E5/E6/E8/U8/H3/H6	Puede eliminarse reiniciando la unidad. De lo contrario, póngase en contacto con profesionales cualificados que le asistan.
C5/F0/F1/F2	Póngase en contacto con profesionales cualificados para que le asistan.

Nota:

Si se muestran otros códigos de error, póngase en contacto con profesionales cualificados para el mantenimiento.

Análisis de averías

ADVERTENCIA

■ Si se da alguna de la situaciones descritas más abajo, apague el aire acondicionado y desconecte inmediatamente la alimentación. A continuación, póngase en contacto con su proveedor o con personal cualificado para llevar a cabo el mantenimiento.
- El cable de alimentación está sobrecalentado o dañado.
- El aire acondicionado emite ruidos extraños durante su funcionamiento.
- El disyuntor se acciona frecuentemente.
- El aire acondicionado huele a quemado.
- La unidad interior presenta fugas.
■ No repare o modifique el aire acondicionado por su cuenta.
■ Si el aire acondicionado funciona en condiciones anómalas, existe riesgo de averías, electrocución o incendio.

daitsu

Climatiseur split

invertee

Intervalo de temperatura de funcionamento

	Lado interior DB/WB (°C)	Lado exterior DB/WB (°C)
Arrefecimento máximo	32/23 43/26
Aquecimento máximo	27/- 24/18

AVISO:
