MANUAL DE USUARIO DSM 9KIDB DAITSU

Aire acondicionado modelo split

inverteq

Gracias por escoger nuestro producto.

Para un correcto funciona, lea y conserve este manual para su consulta.

Si pierde el manual de usuario,pongase en contacto con el distribuidor, visite sat.eurofredgroup.com.

DSM-9KIDB(W)

DSM-12KIDB(W)

DSF-9KIDB(W)

DSF-12KIDB(W)

DSF-18KIDB(W)

DSM-9KIDC(W)

DSM-12KIDC(W)

DSF-9KIDC(W)

DSF-12KIDC(W)

DSF-18KIDC(W)

Índice

Notas sobre el funcionaimiento

Precauciones 1

Nombre de las partes 6

Guía de funciona

Funcionamento del mando a distancia 7

Funcionamento de emergencia 11

Mantenimiento

Limpieza y mantenimiento. 11

Averías

Analisis de averias 14

Este aparato no de ser utilisé por personas (o niños) con capacities ficas, sensoriales o mentales reducidas, o que no sepan como utilizar, salvo bajo la supervisión de una persona responsable de su seguridad lo que hayan recibido instrucciones acerca del uso correcto del aparato. No permita que los niños juguen con el aparato.

Estamarca indica que este producto no se considera un residuo domestico en la UE. A fin de evaporar daños al medio ambiente o a la salute de las personas como consecu%-cia de la eliminacion no controlada de residuos, recicle el aparato para fazer la reutilizacion sostenible de los materiales. Para revolver el dispositivo usado, utilise los sistemas de devolucion y recogida o pongase en contacto con el commercio donte adqui-rio el producto. En la propia Tienda peuvent encargarse de reciclar el aparato de forma respetuosa con el medio ambiente.

R32:675

El aparato contiene gas inflamable R32.

Antes de instalar y usar el aparato, lea elmanualde usuario.

Antes de reparar el aparato lea el manual de servicios.

El refrigerante

• Circula un refrigerante especial para el funcionaamento de la unidad de aire acondicionado. El refrigerante utilisé es el fluoruro R32 especialmente depurado. El refrigerante es inflamable e inodoro. Además, puede provocarse una explosión en determinadas conditiones. Sin embargo la inflamabilidad del refrigerante es muy baja. Sólo se inflama bajo laINGER de una llama.
• Comparado con otros refrigerantes comunes, el R32 es poco contaminante y no daña la capa de ozono. La influencia en el efecto invernadero es también muy baja. El R32 tieneunas propiedades termodinamicas muy buena que proportionan una eficiencia enerética realmente alta. Así, las unidades necessitan una menor carga.

AVISO

No utilise medios no recomendados por el fabricante para acelerar el proceso de desescarche o para la limpieza. En caso de que sea necessitiesa una reparacion, contacte con su service Tecnico autorizzato mas cercano. Cualquier reparacionledge a cabo por personal no calidad possible ser peligrosa. El aparato debe ser almacenado en una habitacion si fuentes de llama que operen continuamente (por exemple: llamas abiertas, un aparato a gas o una estufa electrica). No la perfore o queme.

El aparato debe instalarse,funcionar y almacenarse en una habitacion con una planta superior a los 4m^2

Aparato cargado con gas inflamabile R32. Para repararlo, siga las una y estRICTamente las instrucciones del fabricante. Tenga en cuenta que el refrigerante es inodoro. Lea el manual de servicios.

Manejo seguro del refrigerante inflamabile

• Requisitos de calidad del responsable de instalación y mantenimiento

• Todos los operarios que participen en el sistema de refrigeración deben disponible de la certificación网络安全 otorgada por laorganization autorizada y la calidad para tratar el Sistema de refrigeracion reconocida por este sector.

Si se necesitanthersistricosparamanteneryrepairarelequipo,deberan ser supervisados por la persona que disponga de la qualificacion para usar refrigerante inflamable.

1. Solo pode repararse mediante el método sugerido por el fabricante del equipo.

2. Notas de instalación

3. No se permitte el uso del aire acondicionado en una habitacion con fuego encendido (como, por exemple, una fuente de fuego, articulos con gas de hulla en funciona, calentador encendido).

4. El aire acondicionado debe instalarse en una habitacion que sea mas grande que la superficie minima de habitacion. La superficie minima de habitacion se indica en la placao en la?sigaute tabla.
5. La prueba de fugas es imprescindible afterwards de la instalacion.

Tabla - Superficie minima de habitacion (m2)

• Notas de mantenimiento

• Comprobar si la zona de mantenimiento o la superficie de habitacion complen los requisitos de la plac.

• Solo se permitte su funciona en habitaciones que reunan los requisitos de la plac.
• Comprobar si la zona de mantenimiento está bien ventilada.

• La ventilación continua se debe mantener durante el proceso de intervencion.

• Comprobar si hay una fuente de fuego o una fuente de fuego potencial en la zona de mantenimiento.

• Están prohibidas las llamas vivas en la zona deostenimiento; y se deben colocar el cartel de "prohibido fumar".
• Comprobar si lamarca del equipo está en buena conditiones.
• Reemplazar las advertencias de seguridad ambigunas o dañadas.

Soldadura

1. Si debeURTAR o soldar las tuberias del systema refrigerante en el proceso de mantenimiento, por favor sigas los siguientes pasos:

a. Cerrar la unidad yURTAR la fuente de alimentacion
b. eliminar el refrigerante
c. hacer elvacio
d. limpiar con gas N2
e. cortar o soldar
f. devolver al punto de servicios para soldar

1. El refrigerante se deben reciclar en el deposito de almacenamento especializzato.
2. Asegürese de que no hay ninguna llama viva cerca del enchufe de la bomba de vacío y que está bien ventilado.

- Llenado de refrigerante

1. Utilice los equipos especializados dellenado de refrigerante para R32. Asegúrese de que los differentes temas de refrigerante no se contaminaran entre si.
2. El deposito de refrigerante se debe mantener vertical cuando se llena de refrigerante.
3. Pegar la etiqueta en el sistema antes de terminar el lienado (o de que no se haya terminado).
4. No llenar de más.
5. Cuando se haya terminado de llenar, por favor realice la detectación de fugas antes deponer en marcha las pruebas;seDeberarealizarotra detectaciondefugascuando se retire.

- Instrucciones de seguridad para transporte y almacenimiento

1. Por favor, utilise el detector de gas inflamable para comprobar antes de descargar yAbrir el contentedor.
2. Sin fuentes de fuego y sin fumar.
3. Según las normas y legislación locales.

ADVERTENCIA

Funcionamento y mantenimiento

• Este aparato puede no poder ser utilisé por niños (no mayores de 8 años) ni personas con capacidad física, sensorial o mental reducía o que carezcan de experiencia o conocimientos sin la supervisión de unadulto o sin antes haber recibido instrucciones sobre como utiliserdo de forma segura y,&ender lospeligrosque implicacu manejo.
• Los niños no deben hacer con el aparato.
• La limpieza y el mantenimiento no deben ser realizados por niños sin la supervisión de unadulto.
• No connecte el aire acondicionado a una tomamultiple. Podria provocar un incendio.
• Desconecte el aparato de la corriente cuando quiera limparlo. Podría producirse una descarga electrica.
• Si el cable de alimentación está dañado, deben ser sustituido por el fabricante, el servicios专业技术 o una persona@cualificada paraatar riesgos.
• No limpie el aire acondicionado con agua. Podrián producirse descargas electricas.
• No vierta ni pulverice agua sobre la unidad interior. Pueden producirse descargas electricas o un mal funciona bajo.
• Después de retirar el filtro, no toque las aletas, podrá cortarse.
• No utilise fuego o un secador deleo para seper el bajo. Podria deformarse o provocar un incendio.
• El mantenimiento debe ser realizado por personalrial综合素质. En caso contrario, poder producirse lesiones personales o daños materiales.

ADVERTENCIA

• No repare el acondicionador de aire Ud.ismo. Puede producirse descargas electricas o daños en las partes. Si necesita reparar el aire acondicionado, póngase en contacto con el distribuidor.
• No introduzca los dedos ni ningún objeto por la entrada o calidad de aire. Puede producirse lesiones personales o daños en el aparato.
• Nobloquee la calidad ni la entrada de aire. Puede provocar un malfuncionamento de la unidad.
• No moje el mando a distancia, podra dejar de funciona.

• Cuando occurs algo de loCEE, apague el aire acondicionado y desconectelo de la corriente inmediamente ypongase en contacto con el distribuidor o el serviceo technician:

• El cable electrico está demasiado caliente o dañado.

• El aparato hace un ruido anomeral.
• El interruptor de circuito se dispara con mucha Frequencia.
• El aire acondicionado huele a quemado.

• Launidad interior gotea.

• Si el aire acondicionado funciona en conditiones anormales, pueda provocar averías, descargas electricas o un incendio.

• Al encender o apagar la unidad con el interruptor de funciona en un objecto aislante que no sea metalico.
• No se suba encima de la unidad exterior ni colque objetos pesados. Puede provocar daños materiales o lesiones personales.

ADVERTENCIA

Acoplamento

• La instalación debe ser realizada por personalriallicido. En caso contrario, poder producirse lesiones personales o daños materiales.
• Al instalar la unidad, se debe pagar la normativa deseguidad electrica.
• Utilice circuitos electricos e interruptores conformes a la normativa local de seguridad.
• Instale un interruptor de circuito. Si no lo hace, launidad pueda no funciona correctamente.
• En el cableado fijo deben connectarse un interruptor general con unaSeparatedación de contacto de al menos 3 milímetros respecto a todos los polos.
• El interruptor instalado deben tener la capacité adecuada. Consulte la tabla",[siguiente]: El interruptor de aireDebe incluir un bucle magnétique y un bucle tírmico para proteger contra los cortocircuitos y la sobrecarga.
• El aire acondicionado debe estar connectado a tierra. Una toma de tierra Incorrectauedeprovocaruna descargaelectrica.
• No utilise cable électrique no homologado.
• Compruebe que el suministro electrico coincide con los requisitos del aparato de aire acondicionado. En caso de un suministro electrico inestable o un cableado incorrecto o en mal estado, instale cables electricos adecuados antes de utiliser el aparato.
• Conecte correctamente el cable de corriente, el cable neutro y la toma de tierra.
• Antes de realizar cualquier trabajo electrico, y por su seguridad, disfruebe que el aparato está desconnectado de la corrente.

ADVERTENCIA

• No conecte el aparato hasta haber finalizo la instalacion.
• Si el cable de alimentación está dañado, el fabricante, el servicios专业技术 o una personaequalidadeferán proceder a su sustitución para evacar riesgos.
• La temperatura del circuito de refrigeracion es muy alta. Mantenga el cable de interconexión alejado del tubo de cobre.
• Este equipo deben ser instalado conforme a la normativa electrica nacional.
• La instalación debe ser realizada conforme a los requisitos de NEC y CEC y sólo por personal autorizado.
• El aire acondicionado es un aparato来电lico de primera categoria. La toma a tierraDebe realizarla un profesional con un dispositivo especializzato. Asegúrese de que siempre está connectado correctamente a tierra, de lo contrario se podrián producir descargas来电lectricas.
• El cable amarillo-verde del aparato de aire acondicionado es el cable de toma a tierra, y no pueda ser utilisé paraOthers fines.
• La resistencia a tierra debe cumplir la normativa nacional de seguridad electrica.
• El aparatoDebe estar colocado de manière que se pueda acceder al enchufe.
• Todos los cables de la unidad interior y la unidad exterior tienen que ser connectados por un profesional.
• Si la longitud del cable electrico es insuficie,pongase en contacto con el distribuidor para que le Facilite uno nuevo. No alargue el cable ustedismo.

ADVERTENCIA

• En caso de que el aire acondicionadoonga un enchufe,aretha que ser accesible tras la instalacion.
• En caso de que el aire acondicionado noonga enchufe, trabra que instalar un interruptor en la linea.
• Si necesita reubicar el aparato de aire acondicionado, solo personalrial可能导致mente hacer este trabajo. En caso contrario, se podrián produir lesiones personales o daños materiales.
• Selección un lugar que está fuera del alcance de los niños y los animales, y alejado de las plantas. Si es inevitable, colocque una valla de seguridad.
• Launidad interior se instalará cerca de la pared.
• Las instrucciones de uso e instalación de este producton suministradas por el fabricante.

Temperatura de funciona

	Unidad interior DB/WB (°C)	Unidad exterior DB/WB (°C)
Refrigeración máximo	32/23 43/26
Calefaction全球最大	7/- 24/18

NOTA:

• La temperatura de funciona (temperatura exterior) para refrigeracion es -15^ 43^ .

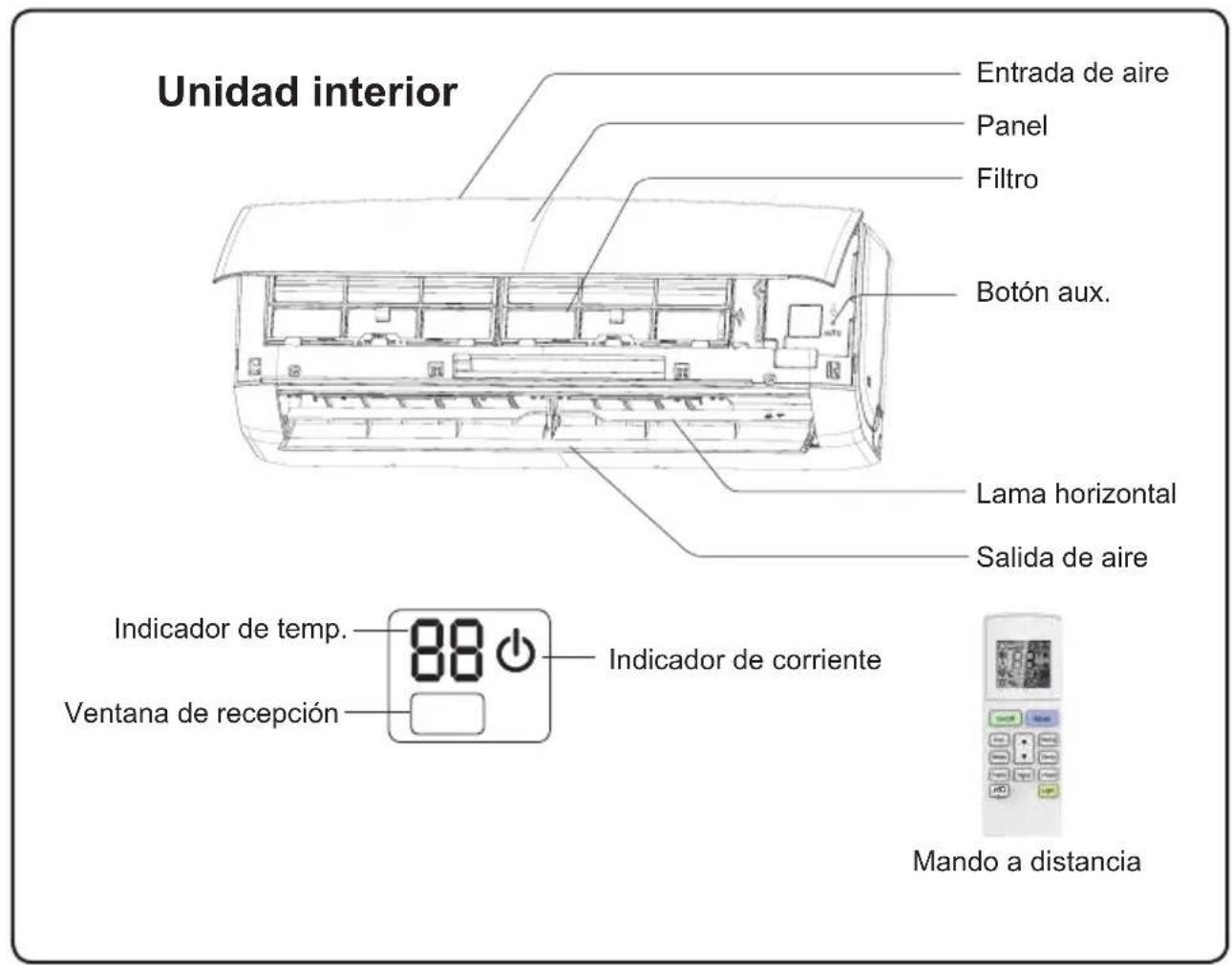

Nombre de las partes

NOTA:

El producto instalado puede serdistincto de los graficos anteriores. Fijese en el aparato que tiene instalado.

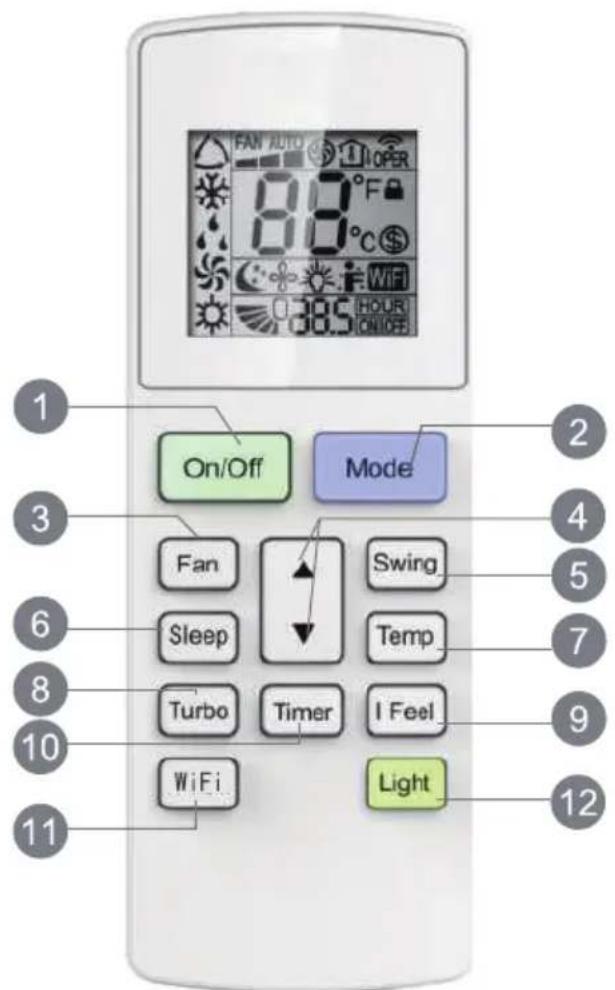

Botones del mando a distancia

1 Botón On/Off ["Encendido/Apagado"]
2 Botón "Mode" ["Modo"]
3 Botón "Fan" ["Ventilación"]
4 Botón ▲/▼
5 Botón "Swing" ["Oscilación"]
6 Botón "Sleep" ["Sueno"]
7 Botón "Temp"
8 Botón "Turbo"
9 Botón "I Feel"
10 Botón "Timer" ["Programador"]
11 Botón "WiFi"
12 Botón "Light" ["Luz"]

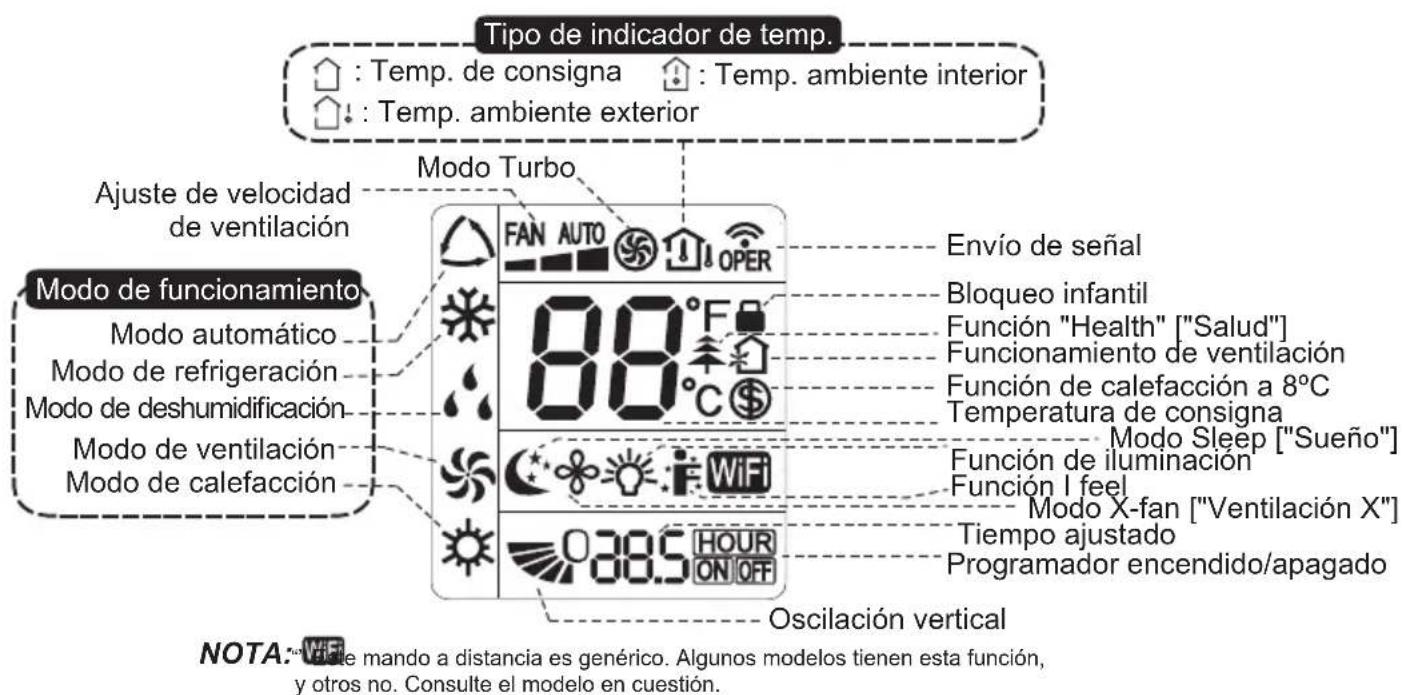

Introduccion a los botones del mando a distancia

Introduccion a los botones del mando a distancia

Nota:

• Este es un mando a distancia de uso general que pueda emplearse con aires acondicionados multifuncion. Si su modelo no dispone de una9funcion concreta, al pulsar el boton correspondiente del mando a distancia, launidad continua para funciona como usual que antes.
• Al conectar la alimentación, el acondicionador emitirá un sonido. El indicator de configuraciono "U" se encenderá (indicador rojo). A continua podrá controlar el acondicionador mediante el mando a distancia.
• En estado "ON", pulsando el botón del mando a distancia, el icono de sealización de la pantalla del mando a distancia parpadeará una vez, y el acondicionador emitirá un pitido que indica que la seals ha enviado al acondicionador.
• Con launidad apagada, la temperatura de consigna y el icono del reloj se做不到 en la pantalla del mando a distancia (las functions de programador de encendido, programador de apagado o iluminación se incluyen activadas, los iconos correspondientes aparecerán en la pantalla del mando a distancia al mismo tiempo). Con launidad encendida, la pantalla做不到 los iconos correspondientes a las失落as ajustadas.

1 Botón ON/OFF ["Encendido/Apagado"]

Pulse este boton para encender la unidad. Vuelva a pulsarlo para apagar la unidad.

2 Botón "Mode" ["Modo"]

Cada vez que pulse este botónoulda seleccionar de modo ciclico los modelos automatico, de refrigeracion, deshumidificacion, ventilacion y calefaction* conforme a la。，?.

AUTO COOL DRY FAN HEAT

• Nota: Sólo para modelos con función de calefacción.

3 Botón "Fan" ["Ventilación"]

Este botón sirve paraaabstar la velocidad del ventilador entre automática, , y , y de vuelta a automatística.

• Función X-FAN ["Ventilación X": Si mantiene el botón "Fan Speed" ["Velocidad de ventilación"] pulsado durante 2seguidos en los发展模式 de refrigeración o deshumidificación, se做不到 el icono ", y launidad interior seguirá funciona durante algunos Minutes para secarse ahora y se encontrar apagada. La función X-FAN ["Ventilación X"] está desactivada por defecto al establisher el suministro electrico de launities. La direccion X-FAN ["Ventilación X"] no está disponible en los发展模式 automáticos, de ventilación ni de calefaction.
  Con esta función, la humedad del evaporador de la unidad interior se extrae para estar el moho antes de detenerse la unidad.
• Si la funciona X-FAN ["Ventilación X"] se incluye activada, Tras apagar la unidad con el botón ON/OFF ["Encendido/apagado"], el ventilador inferior seguirá cuando durante various horas a velocidad lenta. Durante este tiempo, mantenga pulsado el botón de velocidad de ventilación durante 2seguidos si desea detener el ventilador interior directamente.
• Si la funciona X-FAN ["Ventilación X"] se incluye desactivada, tras apagar launidad pulsando el botón ON/OFF ["Encendido/apagado"], toda launidad se apagará directamente.

Introduccion a los botones del mando a distancia

4 Botón ▲/▼

Pulse el botón / para aumento/reducir la temperatura de consigna. En el modo automático, la temperatura de consigna no pueda ajustarse.

ParaaabstaretempodeTIMERON["Programadordeencendido"]oTIMEROFF ["Programadordeapagado"],pulse“ ”o“▼”.

5 Botón "Swing" ["Oscilación"]

Pulse este boton para ajustar la referencia de oscilacion vertical.

6 Botón "Sleep" ["Sueño"]

Con los发展模式 de refrigeración, calefacción o deshumidificación activados, pulse este botón para iniciar la función "Sleep" ["Sueno"].

Vuelva a pulsarlo para cancelar la funciona "Sleep" ["Sueno"].Esta funciona no está disponible en losodos de ventilacion y automatico.

7 Botón "Temp"

Pulsando este botónoulda visualizar la temperatura de consigna inferior y la temperatura ambiente interior en la pantalla de la unidad interior. El ajuste se lleva a cabo con el mando a distancia, de modo ciclico, tal y como se indica a continuacion:

Nota:

• La visualización de la Temperatura exterior no está disponible en algunos modelos. Si se solicita, launidad interna recibirá la señal 1^ y做不到a temperatura de consigna interior.

8 Botón "Turbo"

Pulsando este botón es possible activar o desactivar la funciona "Turbo".

9 Botón "I Feel"

Pulse este botón para起初ar la función I FEEL. El icono “F” aparecería en la pantalla del mando a distancia. Una vez ajustada esta funciona, el mando a distancia enviara la temperature ambiente detectada al controlador, y la unidad ajustará automatistically la temperature inferior enisión de la temperature detectada. Pulse de nuevo este botón para desactivar la funciona I FEEL. El icono “F” desparecería. Tras activar la funciona “I FEEL”, deben colocar el mando a distancia en un lugar en el que la unidad pueda recibir las senales que emita.

10 Botón "Timer" ["Programador"]

• Con launidad encendida, pulse este botón para activar el apagado mediante programador. Con launidad apagada, pulselo para activar el encendido mediante programador.
• Si pulsa este botón una vez, el mensaje HOUR ON (OFF) ["Hora de encendido (apagado)"] parpadeará. En este momento, pulse el botón “▲” o “▼” paraaabstar el programador (si los mantiene pulsados, el tiempo cambiará rápidamente). El rango de ajuste de tiempo es de 0,5 a 24 horas. Vuelva a pulsar este botón para confirmar el ajuste del programador, y el mensaje HOUR ON (OFF) ["Hora de encendido (apagado)"]deferá de parpadear.

Introduccion a las functions de botones combinados

• Si los caracteres parpadean perousted no pulsa el botón "Timer" ["Programador"], el sistemasaldrá del estado deajuste del programador al cabo de 5segundos. Si el programador está confirmado, vuela a pulsar este botón para cancelarlo.

11

Botón "WiFi"

Pulse el botón "WIFI" para activar o desactivar la funciona WiFi. Al activar la funciona WiFi, el icono "WiFi" aparecerá en el mando a distancia; con la unidad apagada pulse los botones "MODE" y "WiFi" al mesmo tiempo durante 1 según-do, y el modulo WiFi restaurará la configuración de fabrica por defecto.

12

Botón "Light" ["Luz"]

Pulsando este botón puede encender y apagar la luz de la pantalla.

Combinación de los botones “▲” y “▼”: La funciona de bloqueo

Pulse los botones "▲" y "▼" simultaneamente para bloquear o desbloquear el teclado. Si el mando a distancia se encuesta bloqueado, se做不到e el icono En tal caso, cada vez que se pulseequalier boton, el icono parpadeará tres vezes.

Combinación de los botones “MODE” ["MODO"] y “▼”: Cambio de grados Fahrenheit a centígrados y viceversa

Con launidad apagada, pulse los botones "MODE" ["Modo"] y "▼" simultaneamente para combustir de °C a °F.

Combinación de los botones "TEMP" y "TIMER" ["Programador']: La funciona de ahora energetico

En el modo de refrigeración, pulse "TEMP" y "TIMER" ["Programador"] al mismo tiempo para activar la función de ahorro energetico. En los tubos Nixie del mando a distancia aparecerá el mensaje "SE". Repita la operation para cancelar la funciona.

Combinación de los botones "TEMP" y "TIMER" ["Programador']: Función de calefacción a 8 °C

Pulse "TEMP" y "TIMER" ["Programador"] al mismo tiempo en modo de calefaction para,iniciar la calefacion a 8^ .Los tubos Nixie del mando a distancia做不到 el mensaje " " y una temperatura seleccionada de 8^ (46°F,si está ajustado agrundos Fahrenheit).Repita la operation para cancelar la functiOn.

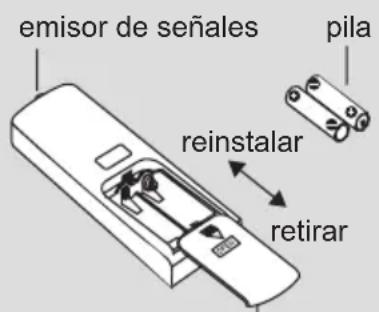

Cambio de pilas del mando a distancia

1. Oprima la parte trasera del mando a distancia marcada con "del modo que se indica en laImagen y extraiga la cubierta del compartmento de pilas siguiendo el sentido de la flecha.
2. Bombie dos pilas AAA 1.5V y asegúrese de que los polos "+" y "-" se.Encuentren en la posición correcta.
3. Vuelva a colocar la cubierta del compartmento de pilas.

Cubierta del compartmento de pilas

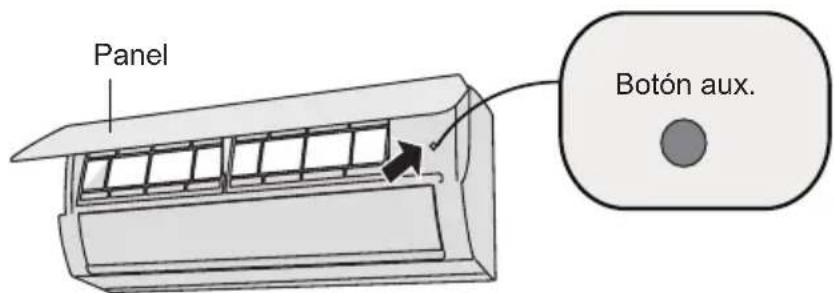

Funcionamento de emergencia

En caso de perdida o avería del mando a distancia, utilise el botón auxiliar para encender o apagar el aire acondicionado. A continuación se describe como hacerlo:

Según se muestra en la figura, abra el panel y presione el botón aux para encender o apagar el aire acondicionado. Al encender el aparato de aire acondicionado, funciona en modo auto.

ADVERTENCIA:

Utilice un objeto no conductor para presionar el botón auto.

Limpieza y mantenimiento

ADVERTENCIA:

A fin de evacar descargas electricas, apague el aire acondicionado y desconectelo de la corriente antes de proceder a la limpieza.
- No limpie el aire acondicionado con agua. Podrián produirse descargas electricas.
■ No utilise liquidos volátiés para limpiar el aire acondicionado.

Limpieza de la superficie de la unidad interior

Cuando la superficie de la unidad interior está sucia, se recomienda usar un paño suave, seco o humedo para limpiarla.

NOTA:

• No retire el panel durante la limpieza.

Limpieza y mantenimiento

Limpieza del filtró

Aperture del panel

Abra ligeramente el panel, tal y como se muestra en la figura.

3

Limpieza del filtró

• Utilice un atrapapolvo o agua para limpiar el filtro.
• Si el filtro está muy sucio, utilise agua (menos de 45^ ) para limparlo, y déjelo secar antes de volverlo a instalar.

2

Retirada del filtró

Retire el filtro tal y como se indica en la figura.

4

Instalación del filtró

Instale el filtro y ciderre el panel.

ADVERTENCIA

■ El filtro se debe limpiar cada tres vezes. En caso de un ambiente con mucho polvo,;aunte la Frequencia de limpieza.
- Después de retirar el filtro, no toque las aletas, podra cortarse.
■ No utilise fuego o un secador deleo para secar el bajo. Podria deformarse o provocar un incendio.

jATENCION! Comprobacion antes de la temporada de uso/comprobacion tras la temporada de uso

Limpieza y mantenimiento

NOTA: Comprobaciones antes de la temporada de uso

1. Compruebe que las entradas y salidas de aire no estén bloqueadas.
2. Compruebe que el interruptor y los enchufes estén en buena conditiones.
3. Compruebe que el filtro está limpio.
4. Compruebe que los soportes de la unidad exterior no estén dañados o corróidos. Si es asi, avise al distribuidor.
5. Compruebe que el tubo de drenaje está en buena estado.

NOTA: Comprobaciones desdesde la temporada de uso

1. Desconecte el aparato de la corriente.
2. Limpie el filtro y el panel de la unidad interior.
3. Compruebe que los soportes de la unidad exterior no estén dañados o corroidos. Si es asi, avise al distribuidor.

Notasobrereciclaje

1. Muchos materiales de embalaje son reciclables.

Llevelos a contentedor correspondiente.

1. Si quiere deshacerse el aparato de aire acondicionado, consulte al distribuidor local o al serviceo专业技术o para hacerlo de laforma adecuada.

Analisis de averías

Analisis de casos generales

Compruebe los casos a continuación antes de llamar al servicios专业技术. Si la avería continua,pongase en contacto con el distribuidor o con el service专业技术.

Problema Comprobaciones Solucion

Launidad interior no recibe la seals del mando a distancia o el mando a distancia no produce nin-gunaacular.	Compruebe las posibles interferencias (electricidad estática, voltaje estable).	Desenchufe laundry. Vuelve a enchufarla transcu-rridos 3关键时刻 y póngala de nuevo en marcha.
	Compruebe que el mando a distancia está bajo de la distancia de recepción de señales.	La distancia de recepción de señales es de 8 m.
	Compruebe que no haya obstáculos.	Retire los obstáculos.
	Compruebe que el mando a distancia está dirigido hacer la ventsa de recepción.	Selección el ángulo adecuado y dirija el mando a distancia hacía la ventsa de recepción de la seals de laundry interior.
	Compruebe que la sensibili-dad del mando a distancia: visor borroso, visor apagado.	Compruebe las pilas. Si la carga de las pilas es muy baja, sustitúyalas.
	El visor está apagado en el mando a distancia.	Compruebe que el mando a distancia no estáestropeado. Si es asi, sustitúyalo.
	Compruebe si hay una lámpara fluorescente en la habitación.	Lleve el mando a distancia cerca de laundry interior. Apague la lámpara fluorescente y vuelva a intentarlo.

Lainstitutional interior no emite aire	Compruebe que la entrada o la calidad de aire de lainstitutional interior no estén bloqueadas.	Elimine los obstáculos.
	Compruebe que en modo calefacción, la temperatura interior alcanza el valor esta- blecido.	Una vez alcanzado el valor de temperatura establisho, lainstitutional interior dejará de emitir aire.
	Compruebe si acaba de poner en marcha el camino calefacción.	Para evaporar la calidad de aire frío lainstitutional inferior empieza a funciona al cabo de uno minutos. Esto es normal.

Analisis de averías

Problema Comprobaciones Soluciones
El aire con-dichoñado no funciona	· Compruebe un posible fallo electrico.	· Espere hasta que se arregle el fallo electrico.
	· Compruebe si el enchufe está suelto.	· Vuelva a conectar el enchufe.
	· Compruebe si el interruptor de aire estáestropeado o el fusible se ha quemado.	· Si es asi, avise al servicios专业技术 para su sustitución.
	· Compruebe si el cableado estáestropeado.	· Si es asi, avise al技术服务专业技术 para su sustitución.
	· Compruebe si ha:puesto en mar-cha launidad inmediamentedespués de haberla apagado.	· Espere 3 horas y vuelva aponer launidad en marcha.
	· Compruebe que la funciona seleccionada en el mando a distancia es la correcta.	· Vuelva a seleccionar la fun-ción.
Sale vaho de la calidadde aire de launidad interior	· Compruebe si la temperatura y la humedad de la habita-ción son elevadas.	· El aire interior se enfría rápida-mente. Al cabo de un momen-to, la temperatura y la humedad de la habitación descenderán y el vaho desaparecerá.
No se puedaajustar latemperatura	· Compruebe que launidad no esté functionando en modo auto.	· En modo auto, la temperatura no se pueda combustiar. Cambie el modo de functonimiento si deseaa combustiar la temperatura.
	· Compruebe que la temperatu-ra眼看ada no supere el rango de temperatura del aparato.	· El rango de temperatura es:16°C ~30°C.
El resultado de la refrige-racion/cale-facción no es buena	· Compruebe si el voltaje esdemasiado bajo.	· Espere hasta que el voltaje se recupere.
	· Compruebe si el filtró estásucio.	· Limpie el filtró.
	· Compruebe que la tempera-tura se haya ajustado Dentro del rango adecuado.	· Ajuste la temperatura dentro del rango.
	· Compruebe que no haya nin-guna puerta o ventsa abiertas.	· Cierre las puertas y ventsas.

Analisis de averías

Problema Comprobaciones Soluciones
Launidad emite olores	Compruebe el origen del olor: mueble, cigarrillos, etc.	Elimine el origen del olor. Limpie el filtro.
El aire condicho se pone en marcha de repente	Compruebe si hay interferencias tormentas,/dispositivos inalámbricos, etc.	Desconecte la corriente,whelming conectarla ypongaa en marcha de nuevo launities.
Launities exterior tene vapor	Compruebe si está activada la funciona calefacción.	Durante la descogelación en modo calefacción, es posible que se generate vapor. Es normal.
Ruido de “agua que corre”	Compruebe si acaba de encender o apagar el aparato de aire acondicionado.	El ruido es el sonido del refrigerante que fluye en el inferior de launities. Es normal.
Ruido dechasquidos	Compruebe si acaba de encender o apagar el aparato de aire acondicionado.	Este ruido es el sonido de la fricción provocada por la expansión y/o contracción del panel u otheras partes debido al cambio de temperatura.

Analisis de averías

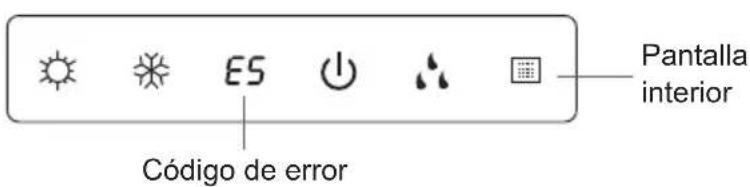

Códio de error

• Si el aire acondicionado se encuesta en un estado anomalo, el indicator de temperatura de launidad inferior parpadeará paraETHERcdo error correspondiente. Véase la lista de abajo para identificar los@cédigos de error.

El diagrama del indicator de arriba no es más que una mera referencia. Observe el indicator real y su posic-. tion en el producto real.

Código de error	Solución deerrores
E5/E6/E8/U8/H3/H6	Puede eliminarse reinciando la unidad. De lo contrario, pángase en contacto con profesionales cualeslicados que le asistan.
C5/F0/F1/F2	Pángase en contacto con profesionales cualeslicados para que le asistan.

Nota:

Si se muestrantherscqgos de error,pongase encontacto con profesionalesculificados para elmantimiento.

Analisis de averías

ADVERTENCIA

Si se da alguna de la situaciones descritas más abajo, apague el aire acondicionado y desconecte inmediamente la alimentación. A continuación,pongase en contacto con su proveedor o con personalrialducido para llvar a cabo elmantimiento.

• El cable de alimentación está sobrecalentado o dañado.

• El aire acondicionado emite ruidos extraños durante su funciona.

• El disyuntor se acciona frenuentamente.
• El aire acondicionado huele a quemado.
• La unidad interior presente fugas.

No repare o modifique el aire acondicionado por su cuenta.
■ Si el aire acondicionado funciona en conditiones anomalas, existe riesgo de averías, electrucución o incendio.

daitsu

Climatisation split

inverteq

Avisos de Funcimiento

Precauções 1

Nome das Peças 6

Guia de Funcimiento do Ecran

Funciamento do commando a distancia

Funcionamento de emergencia 12

Manutenção

Anomalia de funciona

Analise de avarias 15

Intervalo de temperatura de funciona

	Lado interior DB/WB (°C)	Lado exterior DB/WB (°C)
Arrefecimento máximo	32/23 43/26
Aquecimiento máximo	27/- 24/18

AVISO:

AVISO: Verificacao antes da temporada de uso

AVISO: Verificacao antes a temporada de uso
