MANUALE UTENTE DSM 9KIDB DAITSU

Condizionatori d'aria Split

inverteq

Grazie per aver scelto il nostro prodotto.

Per assicurare il funzionamento corretto, leggere attendamente e conservare il presente manuale.

Se il Manuale per l'utente è stato Personsi, si prega di mettersi in contatto con il proprio agente locale o di visitare la pagina sat.eurofredgroup.com.

DSM-9KIDB(W)

DSM-12KIDB(W)

DSF-9KIDB(W)

DSF-12KIDB(W)

DSF-18KIDB(W)

DSM-9KIDC(W)

DSM-12KIDC(W)

DSF-9KIDC(W)

DSF-12KIDC(W)

DSF-18KIDC(W)

#

Avvisi operativi

Precauzioni 1

Nome dei pezzi 6

Guida della schermata operativa

Funzionamento del telecomando 7

Funzionamento di emergenza 12

Manutenzione

Pulizia e manutenzione 12

Malfunzionamento

Analisi avarie 15

Questo apparecchio non è destinato all'uso da parte di persona (inclusi i bambini) con disponà fisiche, sensoriali o mentali ridotte, o con mancanza di esperienza e conoscenze,enza la supervisione o istruzioni sull'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza. I bambini devono essere supervisati e non devono giocare con l'apparecchio.

Questo segnale indica che il prodotto non deve essere smaltito con altri rifiuti domestici nell'UE. Per evitare eventuali danni all'ambiente o alla salute umana dovuti a smaltimento non controllato, riciclare in maniera responsable per favorire il riutilizzo sostinibile delle risorse materiali. Per restituire un dispositivo usato, utilizzare i sistemi di restituzione e raccolta o mettersi in fatto con il rivenditore da cui il prodotto è stato acquistato. Questi sono abilitati a ritirare il prodotto per un riciclaggio sicuro per l'ambiente.

R32:675

Attenzione gas inflammabili R32

Prima di installare e utilizzare l'apparecchio leggere attendamente il manuale di istruzioni.

Prima di riparare l'apparecchio leggere attendamente il manuale di istruzioni.

Fluido refrigerante

• Per il funzionamento del climatizzatore è necessario l'impiego di fluido refrigerante. Il refrigerante utilizzato è l'R32, che viene pulito appositamente. è inflammabile e inodore, in determinate condizioni cui provocare situazioni di grande pericololo come ad es. esplosioni. Tuttavia è un refrigerante a bassa inflammabilità, cui prendere fuoco solotramite fiamma
• Rispetto ai comuni refrigeranti, R32 è un refrigerante non inquinante e non nocivo per l'ozono e con un minore impatto sull'effetto serra. L'R32 ha buone caratteristiche termodinamiche che garantiscono un'alta efficienza energetica, cui permette l'uso di quantità più ridotte rispetto ad altri refrigeranti.

AVVERTENZA:

Non utilizzato mezzi per accelerare il processo di sbrinamento o per la pulizia, diversi da quelli raccomandati alla fabbricazione. Per eventuali riparazioni, contattare il centro assistenza autorizzato più vicino. Qualsiasi intervento di riparazione eseguito da personale non qualificato potrebbe danneggiare l'apparecchio. L'apparecchio deve essere conservato in un locale senza fonti di ignizione continua, come per esempio: fiamme libero, apparecchi a gas o riscaldatori elettrici in funzione.) Non perforare o bruciare.

L'unità deve essere installata, usata e conservata in un locale con un'area maggiore di 4m^2

Attenzione gas infiammabili R32 Per le riparazioni, osservare attendamente il manuale delle istruzioni del fabbricante. Ricordare sempre che i fluidi refrigeranti sono inodore. Leggere il manuale specialistico.

- Operazioni di sicurezza per refrigeranti inflammabili

• Requisiti di qualificazione per gli addetti all'infallazione e alla manutenzione

• Tutti gli addetti alsystema di refrigerazione devono essere in possesso di valida certificazione rilasciate dall'organizzazione autorevole e della qualifica per la manutenzione dei sistemi di refrigerazione riconosciuti da questo settore. In caso di necessità di averere altri tecnici per la manutenzione e la riparazione del dispositivo,questi devono essere diretti alla persona che ha la qualifica per l'utilizzo del refrigerante infiammabile.

• Il dispositorio può essere riparato solo secondo il metodogriderito dal fabbricante.

Note per l'installazione

1. É vietato l'utilizzo del condizionatore d'aria in una stanza che presenti fiamme libere (come una fonte di calore, una stufa a carbone, un termosifone).
2. Il condizionatore deve essere installato in una stanza che sia più ampia del minimo consentito.

Le dimensioni minime della stanza vengono indicate sulla targhetta o nella tabella seguente.

1. E obblatorio eseguire una prova di tenuta in seguito all'installazione.

tabella-area minima della stanza (m2)

Note per la manutenzione

1. Controllare che l'area di manutenzione o quella della stanza rispetto i requisiti indicati sulla targhetto.

2. La manutenzione può essere svolta soltanto nellaStanze che rispettoi i requisiti indicati sulla targhetto.

3. Controllare che l'area di manutenzione sia ben ventilata.

4. Dev'essere mantenuto uno stato di ventilazione continua durante tutte la durata dell'operazione.

5. Controllare che non ci sia una fonte ignifuga o una potenziale fonte ignifuga nelle'area di manutenzione.

6. Sono proibite le fiamme libero nell'area di manutenzione; a quello scopo, si prega di appendere l'avviso di "vietato fumare".

7. Controllare che il contrassegno dell'apparecchiatura sia in buone condizioni.

8. Sostituire i contrassegni poco chiari o rovinati.

Soudures

1. Se si necessità di tagliare o saldare i tubi del sistema di refrigerazione durante ilprocesso di manutenzione, si prega di attenersi alle istruzioni indicate qui di seguito

a. Specnere l'unità e interrompere l'alimentazione elettrica
b. eliminare il refrigerante
c.passare l'aspirapolvere
d. pulire con azoto
e. tagliare o saldare
f. riportare l'unità al luogo di servizio per la saldatura

1. Il refrigerante dev'essere riciclato nel serbatoio di stoccaggio specializzato.
2. Assicurarsi che non ci siano fiamme libere nei pressi della presa elettrica della pompa per il vuoto e che ci sua una buona ventilazione.

Riempimento con il refrigerante

1. Utilizzare le appearecchiature di riempimento del refrigerante specializzate per R32. Assicurarsi che i diversi tipi di refrigerante non si contaminino l'uno con l'alto.
2. Il serbatoio del refrigerante dev'essere mantenuto diritto durante il riempimento.
3. Apporre l'etichetta sulsystemauponaver terminato (o non aver terminato)la fase di riempimento
4. Non riempire或者其他 i limiti.
5. Una volta finito il riempimento, rilevare le eventuali perdite prima di compiere altri test. Le eventuali perdite dovranno essere controllateanche al momento della rimozione.

- Istruzioni di sicurezza per il trasporto e il deposito

1. Si prega di utilizzato il rilevatore di gas inflammabili prima di svuotare e aprire il contentatore.
2. Non fumare e non accendere fuochi.
3. In accordo con le norme e le leggi locali.

ATTENZIONE

Pulizia e manutenzione

• Questo appearecchio può essere utilizzato da bambini di un'età minima di 8 anni e da persone con disponà fisiche, sensoriali o mentali ridotte o mancanza di esperienza, escludivamente con supervisione altrui o se istruiti sull'uso sicuro dell'apparecchio in modo da comprendre i pericoli.
• I bambini non devono giocare con l'apparecchio.
• Le operazioni di pulizia e manutenzione non devono essere effettuate da bambinirawn la supervisione di un adulto.
• Non collegare il condizionatore d'aria ad una presa adibitaanche ad altri appearecchi.
  In caso contrario, potrebbe verificarsi un incendio.
• Scollegare l'alimentazione quando si pulisce il condizionatore d'aria. In caso contrario, potrebbero verificarsi scosse elettriche.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal fabbricante, da un suo agente o da personale qualificato per evitare situazioni di pericolò.
• Non lavare il condizionatore d'aria con acqua per evitare scosse elettriche.
• Non spruzzare acqua sull'unità interna. In caso contrario, potrebbero verificarsi scosse elettriche o malfunzionamento.
• Dopo la rimozione del filtr, non toccarlo per evitare lesioni.
• Non utilizzato fuoco o un asciugacapelli per asciugare il过滤那时候 evitare che si deformi o un pericolo di incendio.
• La manutenzione deve essere eseguita da professionisti qualificati. In caso contrario, potrebbero verificarsi lesioni personali o danni.

ATTENZIONE

• Non riparare il condizionatore d'aria da soli. Potrebbero verificarsi scosse elettriche o dati. Si prega di mettersi in fatto con il rivenditore in caso di necessità di riparazione del condizionatore.
• Non mettere le dita o oggetti nelle entrate o nelle uscite dell'aria. In caso contrario, potrebbero verificarsi lesioni personali o danni.
• Non ostruire le griglie di entrata ed uscita dell'aria. Potrebbe verificarsi un malfunzionamento.
• Non versare acqua sul telecomando, potrebbe rompersi.
• Nel caso in cui si verificchino i fenomeni indicati di seguito, spegnere il condizionatore e scollegarlo immediamente dall'alimentazione elettrica, quindi mettersi in contatto con il rivenditore o con professionisti qualificati.

Il cavo di alimentazione si surriscalda o è danneggiato.
- Durante il funzionamento si ascolta un rumore anomalo.
- L'interruttore di sicurezza si attiva frequently.
Il condizionatore emana odore di bruciato.
- C'é una perdita dall'unità interna.

• Se il condizionatore funziona in condizioni anomale potrebbero verificarsi scosse elettriche, un malfunzionamento o un incendio.
• Quando si accende o si spegne l'unità mediante l'interruttore di emergenza, premere tale interrottore con un oggetto isolante diverso dal metallo.
• Non salire sul pannello superiore dell'unità esterna né situarvi oggetti pesanti. Questa situazione potrebbe causare lesioni personali o danni.

ATTENZIONE

Montaggio

• L'installazione deve essere eseguita da professionisti qualificati. In caso contrario, potrebbero verificarsi lesioni personali o danni.
• Quando si installa l'unità, devono essere seguite le norme sulla sicurezza elettrica.
• In conformità con le norme locali sulla sicurezza, utilizzare un circuito di alimentazione e un interrottore di sicurezza idonei.
• Installare l'interruttore di sicurezza. In caso contrario, potrebbe verificarsi un malfunzionamento.
• All'impiano elettrico fisso dovrà essere collegato un dispositivo di interruzione di tutti i poli con una distanza tra i contatti di almeno 3 mm per ciascun polo.
• Dovrà includere un interrottore di sicurezza alla capacitéa adeguata,fare riferimento alla tabella sottostante. Nell'interruttore pneumatico deve essere inclusa una funzione di sollecitazione magnetica e di riscaldamento per proteggere da cortocircuiti e sovraccarichi.
• Il condizionatore d'aria deve essere adeguatamente collegato a terra. Una messa a terra non corretta potrebbe causare di scosse elettriche.
• Non utilizzato un cavo di alimentazione non qualificato.
• Assicurarsi che l'alimentazione corrisponda ai requisiti del condizionatore d'aria. Alimentazione instabile o cablaggio scorretto o malfunzionamento. Si prega di installare in modo idoneo i cavi di alimentazione prima di utilizzato il condizionatore d'aria.
• Collegare in modo idoneo il cavi di tensione, neutro e di terra della presa di corrente.

ATTENZIONE

• Assicurarsi di interrompere l'alimentazione prima di procedere a qualsiasi'intervento relativo ad elettricità e sicurezza.
• Non attivare l'alimentazione elettrica prima di aver terminato l'infallazione.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal fabbricante, da un suo agente o da personale qualificato per evitare situazioni di pericolò.
• La temperature del circuito refrigerante sare alla, mantenere il cavo di connessione lontano dal tubo in rame.
• Il dispositorio deve essere installato seguendo le normative nazionali sul cablaggio.
• L'installazione deve essere eseguita in baseagli standard NEC e CEC escludivamente da personale autorizzato.
  Il condizionatore d'aria è un apparato elettrico di prima classe. Deve essere collegato a terra in modo adeguato con dispositivi idonei e da un professionista. Assicurarsi che sia sempreizzato a terra in modo efficente, in caso contrario potrebbe verificarsi una scossa elettrica.
• Il cavo giallo-verde del condizionatore è quello di terra e non può essere utilizzato per altri scopi.
• La resistenza di terra deve essere in conformità con le normative nazionali sulla sicurezza elettrica.
• L'apparecchio deve essere posizionato in modo che la spina sia accessibile.
• Tutti i cavi dell'unità interna e di quella esterna devono essere collegati da un professionista.

ATTENZIONE

• Se la lunghezza del cavo di alimentazione fosse insufficiente, si prega di mettersi in contatto con il rivenditore per ottenerne uno nuovo. Evitare di estendere il cavo da soli.
• Per il condizionatore d'aria dotato di spina, questa deve essere raggiungibile al termine dell'infallazione.
• Per il condizionatore d'aria non dotato di spina, nel circuito deve essere installato un interrottore di sicurezza.
• Se fosse necessario spostare il condizionatore d'aria in un altro luogo, l'operazione deve essere svolta esclusivamente da una persona qualificata. In caso contrario, potrebbero verificarsi lesioni personali o danni.
• Scegliere un luogo fuori alla portata dei bambini e lontano da animali o piante. Se non si può evitare, si prega di prevedere una recinzione di sicurezza.
• L'unità interna deve essere installata vicino alla parete.
• Le istruzioni per l'installazione e l'uso di questo pro-dotto sono fornite dal produttore.

Intervallo della temperatura di esercizio

	Lato interno DB/WB (°C)	Lato esterno DB/WB (°C)
Raffreddamento massimo	32/23 43/26
Riscaldamento massimo	27/- 24/18

AVVISO:

• L'intervalto della temperature di esercizio (temperatura esterna) per il raffreddamento è di -15°C~43°C.

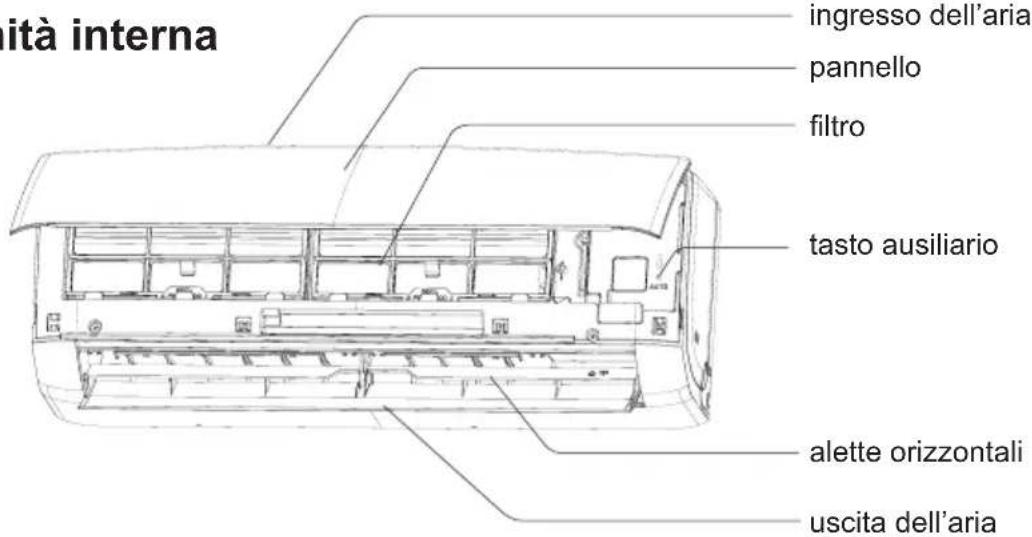

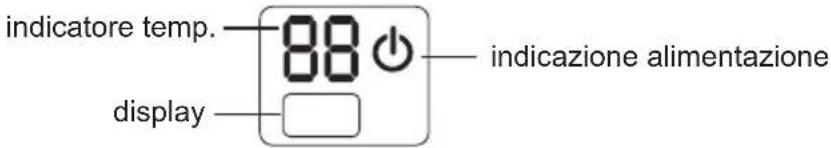

Unità interna

AVVISO:

Il prodotto reale potrebbe essere diverso dalle immagini, fare riferimento ai prodotti reali.

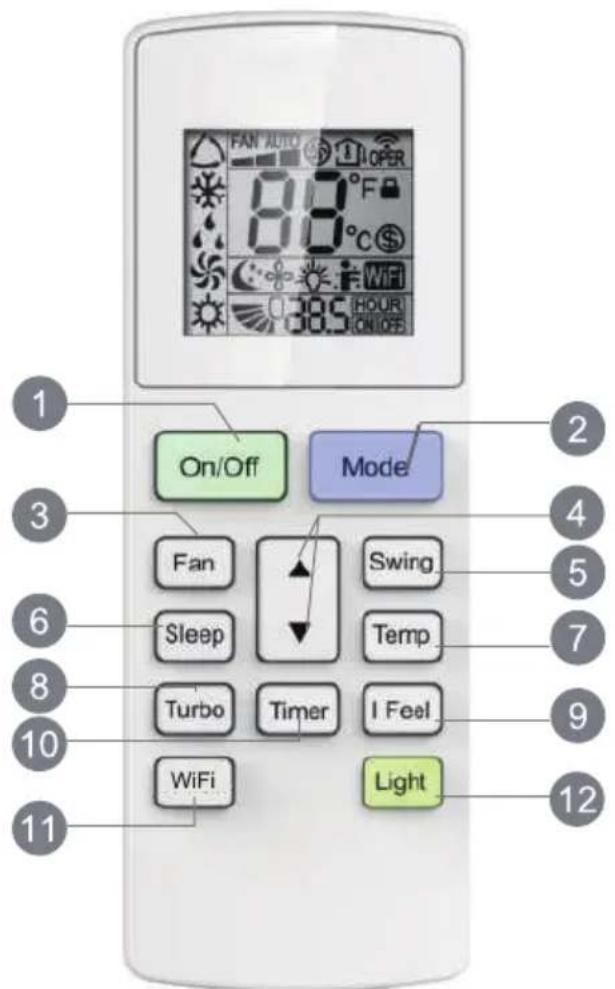

1 ON/OFF [accesso/spento]
2 MODE [modalità]
3 FAN [ventilazione]
4 Tasto /
5 Swing [oscillazione]
6 Sleep [notte]
7 Temp [temperatura]
8 Turbo
9 I Feel
10 Timer
11WiFi
12 LIGHT [luce]

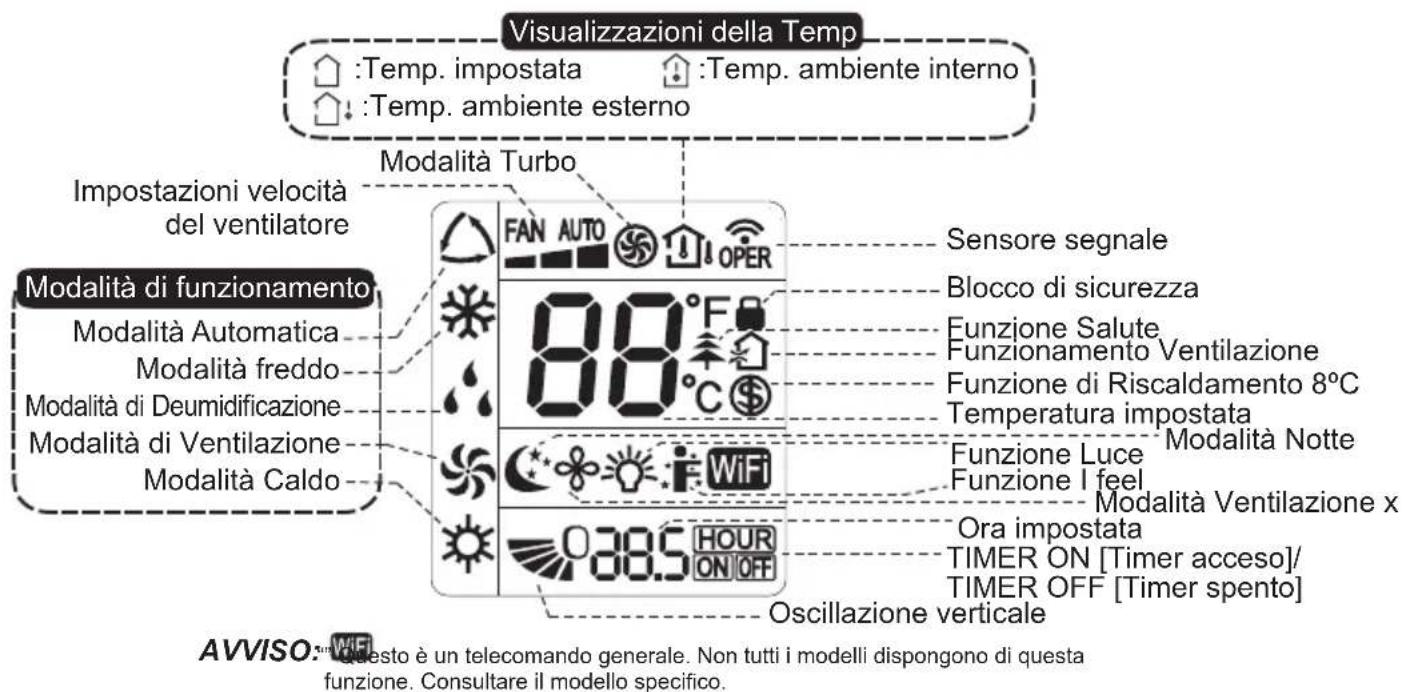

Introduzione ai tasti del telecomando

Nota:

• Questo è un telecomando per uso generale che può essere utilizzato con condizionatori dotati di multifunzione; se si preme il tasto di una funzione di cui il condizionatore non è dotato, l'impianto mantiene lo stato di funzionamento originale.
• In seguito all'accensione, il condizionatore emette un suono. L'indicatore di funzionamento "U" è accesso (indicatore rosso). A questo punto è possibile gestire il condizionatore mediante il telecomando.
• Con il condizionatore acceso, premendo il tasto del telecomando, sul display lampeggerà l'icona "e il condizionatore émetterà un suono "de" che indica che il segnale è stato inviato.
• Con il condizionatore spento, sul display del telecomando si visualizza la temperature impostata e l'icona dell'orologio (se sono impostate le funzioni di "Timer on", "Timer off" e "Luci" sul telecomando saranno visualizzate contemporaneamenteanche le icone corrispondenti).Con il condizionatore acceso sul display saranno visualizzate le icone delle funzioni impostate.

1 ON/OFF [Acceso/Spento]

Premere quello tasto per accendere l'unità. Premerlo di nuovo per spegnerla.

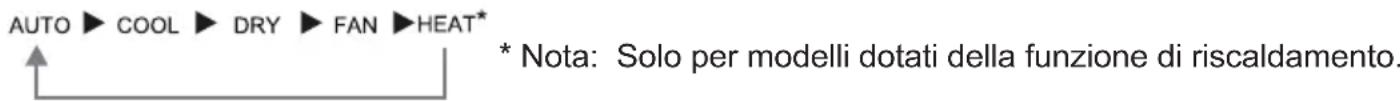

2 Mode [Modalità]

Ogni volta che si preme Anythingo una modalità secondo la sequenza seguente: AUTO, COOL, DRY, FAN, e HEAT *, come migliorato qui di seguito:

3 FAN [Ventilazione]

Con甚么 tasto è possibile impostare la velocità di ventilazione nella sequenza da AUTO, a e duovo a Auto.

• Nota: In modalità dry (deumidificazione) la velocità del ventilatore è "bassa".

• Funzione X-FAN Tenere premuto il pulsante velocità del ventilatore per 2 secondi in modalità COOL (Raffrescamento) o Dry (Deumidificazione), viene visualizzata l'icona "e il ventilatore interno continua a funzionare per alcuni minuti per asciugare l'unità internaanche dello averla spenta.Dopo I'attivazione, la modalità predefinita è X-FAN OFF. La funzione X-FAN non è disponibile in modalità AUTO (Automatica), FAN (Ventilazione) o HEAT (Riscaldamento). Questa funzione indica che I'umidità presente sull'evaporatore dell'unità interna viene soffiata dello arresto dell'unità per evitare la formazione di muffa.

• Se si attiva la funzione X-FAN: D再也没有 spento l'unità premendo il pulsante ON/OFF la ventola interna continua a funzionare per alcuni minuti a Bassa velocità. In quello intervallo, tenere premuto il pulsante di velocità della ventola per 2 secondi per arrestare direttamente la ventola interna.

• Se si disattiva la funzione X-FAN: Dopo aver spento l'unità premendo il pulsante ON/OFF, l'intera unità si spegnerà direttamente.

4 Tasto ▲/▼

Premere / per augmentare o diminuire la temperatura. La temperatura non è regolabile quando è attiva la modalità AUTO.

I tasti "▲" e "▼" servonoanche per regolare l'ora di impostazione del Timer On e Timer Off.

5 Swing [Oscillazione]

Premendo quello tasto è possibile impostare l'angolo di oscillazione verticale.

6 Sleep [Notte]

Questo tasto permette di attivare la funzione sleep quando il climatizzatore è in modalità Cool [Freddo], Heat [Caldo] e Dry [Deumidificazione].

Premere il tasting di nuovo per annullare la funzione Sleep. Questa funzione non è disponibile quando l'unità è in modalità automatica [Auto] o di Ventilazione [Fan].

7 Temp [Temperatura]

Premendo quello tasto è possibile visualizzare la temperatura interna impostata e la temperatura ambiente sul display dell'unità interna. Le impostazioni si eseguono mediante il telecomando, in modo ciclico, come migliorato sotto:

Nota:

• La visualizzazione della temperatura esterna non è disponibile per tutti i modelli. L'unità interna riceve il segnale " ", e visualizza il set point della temperatura interna.

8 Turbo

Con Anything tasto si attiva e disattiva la funzione Turbo.

9 Tasto I Feel

Premendo quello tasto si attiva la funzione I FEEL e sul display del telecoman-do compare l'icona "F". Dopo aver impostatoQLsta funzione, il telecomando invia la temperature ambiente rilevata al dispositivo di lavoro e l'unita regola automaticamente la temperature interna secondo quella rilevata. Per disattivare la funzione premere nuovamente il tasto I FEEL e I'icona *F scompare. Quan-do la funzione I FEEL è attiva, il telecomando devese essere collocato all'interno dell'area in cui I'unità interna più ricevee il segnale inviato dal telecomando.

• Questa funzione è disponibile solo su alcuni modelli.

10 Timer

• Con il Timer attivo, premere quello tasto per impostare il timer di spegnimento.
  Quando è spento premere quello tasto per impostare il Timer per l'accensione.
• Premendo il tasting una volta sul display lampeggerà il messaggio HOUR ON (OFF). Premere “▲” o “▼” per regolare il tempo da impostare (per scorrere velocemente tenere premuto il tasting “▲” o “▼”). Il range di impostazione va da 0,5 a 24 ore. Al termine premere di nuovo il tasting Timer per confirmare le impostazioni e il messaggio HOUR ON (OFF) smetterà di lampeggiare. Se il messaggio lampeggiaanche sulla aver premuto il tasting “Timer” lo stato di impostazione del timer si annullerà dopo 5 secondi. Se il timer è confermato, premere di nuovo il tasting per cancellarlo.

11 WiFi

Premere il tasting WiFi per attivare o disattivare la funzione WIFI. Quando la funzioneWiFi è attiva, sul telecommando viene visualizzata l'icona "WiFi"; Se l'unità è spenta, premere contemporaneamente i pulsanti "MODE" e "WiFi" per 1s, per ripristinare l'impostazioneWiFi predefinita di fabbrica.
- Questa funzione è disponibile solo su alcuni modelli.

12 Light [Luce]

Premere quello tasto per accendere la luce del display, premerlo di nuovo per spegnerla.

Introduzione alle funzioni dei tasti combinati

Combinazione dei tasti “ ” e “ ”: per bloccare

Premere "▲" e "▼" contemporaneously per 3 secondi per bloccare o sbloccare la tastiera. Quando il telecomando è bloccato, sul display compare l'icona In quello caso, premendo qualsiasi tasting, l'icona ampeggia per tre volte.

Combinazione dei tasti "MODE" e "▼": per modificare l'unità di misura della temperatura tra Fahrenheit e gradi centigradi.

Per modificare l'unità di misura della temperatura visualizzata tra °C e °F premere contemporaneamente i tasti "MODE" e "▼" con il climatizzatore spento.

Combinazione dei tasti "TEMP" e "TIMER": per la funzione di risparmio energetico

Per avviare la funzione di risparmio energetico, premere contemporaneamente i tasti "TEMP" e "TIMER". Sul telecomando sare visualizzato "SE". Ripetere l'operazione per annullare la funzione.

Combinazione dei tasti "TEMP" e "TIMER": per la funzione di riscaldamento 8^

Premere contemporaneamente i tasti "TEMP" e "TIMER" con l'unità in modalità riscaldamento per avviare la funzione di riscaldamento 8^ . Sul telecomando sare visualizzato "€" e una temperatura selezionata di "8°C". (46°F se si usano i gradi Fahrenheit). Ripetere l'operazione per annullare la funzione.

Funzione WIFI

Premere i tasti "MODE" e "TURBO" contemporaneamente per attivare o disattivare la funzione WIFI. Attivando esta funzione sul telecommando compare l'icona "WIFI"; Tenendo premuti i tasti "MODE" e "TURBO" contemporaneamente per 10 secondi il telecommando inviera il codice di reset della WIFI e la funzione si accenderà. Con l'attivazione del telecommando la funzione WIFI è accesa per difetto.

• Questa funzione è disponibile solo su alcuni modelli.

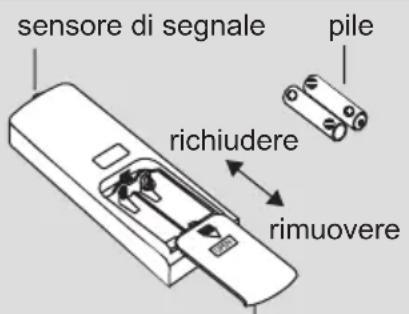

Sostituzione delle pile del telecomando

1. Premere la parte posteriore del telecomando nel punto indicate con come illustrato in figura, quando rimuovere il coperchio del vano pile spingendolo in direzione della freccia.
2. Inserire due pile nuove 7# (AAA 1.5V), rispettando la polarità “+”“-”.
3. Chiudere il vano pile.

Coperchio del vano pile

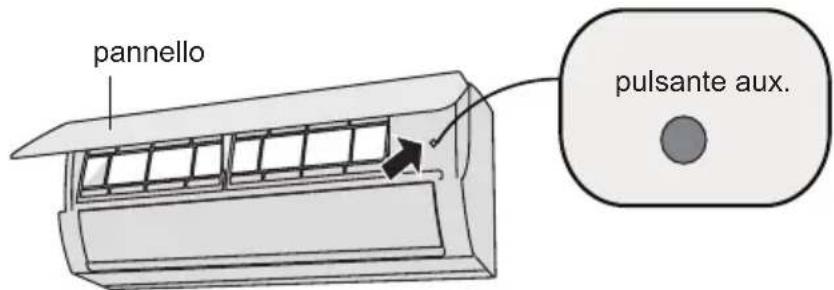

Funzionamento di emergenza

In caso di perdita o rottura del telecomando, utilizzare il pulsante ausiliare per accendere o spegnere il condizionatore d'aria. Il funzionamento dettagliato è spiegato di seguito:

Come molto nella figura sottostante, après il pannello, premere il pulsante ausiliare per accendere o spegnere il condizionatore d'aria. Una volta acceso, il condizionatore funzionera in modalità automatica.

AVVISO:

Utilizzare un oggetto isolato per premere il pulsante ausiliare.

Pulizia e manutenzione

AVVISO:

Spagnere il condizionatore e scollegare l'alimentazione prima di effettuare la pulizia dell'apparecchio per evitare sccesse elettriche.
Non lavare il condizionatore d'aria con acqua per evitare scosse elettriche.
Nonutilizzareliquidi volatili per pulire il condizionatore d'aria.

Pulizia della superficie dell'unità interna

Se la superficie dell'unità interna è sporca, si raccomanda di pulirla con un panno asciutto morbido o con un panno umido.

AVVISO:

Non rimuovere il pannello durante la pulizia.

Pulizia e manutenzione

Pulizia del filtro

Apriere il pannello

Tirare il pannello ad una certa angolazione come molto nella figura sottostante.

2

Rimuovere ilhetto

Rimuovere ilhetto come mostrato nella figura sottostante.

3

Pulizia del filtro

Utilizzare un prodotto antipolverere o acqua per pulire ilchio.
- Se ilaggio è molto sporco, utilizzato acqua (ad una temperatura inferiore a 45^ ) per pulirlo, quindi situarlo in un luogo ombreggiato e fresco per asciugarlo.

4

Installazione del filtro

Installare il filtro e chiudere il coper-chio del pannello.

ATTENZIONE

Il filteringve essere pulito ogni tre mesi. Se I'ambiente in cui è installato l'apparecchio è polveroso, la frequenza di pulizia potrebbe aumentoe.
- Dopo la rimozione del filtro, non toccarlo per evitare lesioni.
Non utilizzato fuoco o un asciugacapelli per asciugare ilhetto onde evitare che si deformi o un pericolo di incendio.

NOTA: Controlli prima della stagione di utilizzo / Controlli al termine della stagione di utilizzo

Pulizia e manutenzione

AVVISO: Controli prima dell'uso stagionale

1. Verificare che le entrate e le uscite dell'aria non siano bloccate.
2. Verificare che l'interruttore, la spina e la presa siano in buone condizioni.
3. Verificare che ilhetto sia pulito.
4. Verificare che il supporto di montaggio dell'unità esterna non sia danneggiato o correso. In quello caso, mettersi in contatto con il rivenditore.
5. Verificare che il tubo di scarico non sia danneggiato.

AVVISO: Controlli dopo l'uso stagionale

1. Scollegare l'alimentazione.
2. Pulire il filtro ed il pannello dell'unità interna.
3. Verificare che il supporto di montaggio dell'unità esterna non sia danneggiato o corroso. In quello caso, mettersi in contatto con il rivenditore.

Informazioni per lo smaltimento

1. Molti materiali dell'imballaggio sono riciclabili. Smaltirli in un'unità di riciclaggio idonea.
2. Se si desidera smaltire il condizionatore, mettersi in contatto con il rivenditore locale o con un centro servizi per ottenere informazioni sul modo di smaltimento corretto.

Analisi di fenomeni generali

Controllare quanto specificato di seguito prima di richiedere un intervento di manutenzione. Se non si riesce ancora ad eliminare il malfunzionamento mettersi in contatto con il rivenditore locale o con professionisti qualificati.

Fenomeno Controllo degli elementi Soluzione

L'unità interna non riceve il segnale del telecomando o il telegomando non funzione.	Potrebbe trattarsi di un'in-terferenza severa (come elettricità statica, instabilità della tensione)?	Staccare la spina. Reinserire la spina dopo circa 3 minuti ed accendere nuovamente il condizionatore d'aria.
	Il telecomando è all'interno del campo di ricezione del segnale?	Il Campo di ricezione del segnale è di 8 metri.
	Sono presenti ostacoli?	Rimuovere gli ostacoli.
	Il telecomando è puntato ver-so il quadrante di ricezione?	Selezionare l'angolazione cor-retta e puntare Il telecomando è puntato verso il quadrante di ricezione dell'unità interna.
	La sensibilità del telecomando è Bassa e il display non si visualizza correttamente o non c'é visualizzazione?	Controllare le batterie. Se la carica delle batterie è troppo Bassa sostituirle.
	Non c'é nessuna visualizzazione quando si aziona il telecomando?	Verificare se il telecomando appeare danneggiato. In questo caso, sostituirlo.
	C'è una lampada fluorescenze nellaStanza?	Situare il telecomando vicino all'unità interna. Spagnere la lampada fluorescente e riprovare.

L'unità interna non emette aria	• Le entrate e le uscite d'aria dell'unità interna sono bloccate?	• Rimuovere gli ostacoli.
	• In modalità riscaldamento, la temperatura interna viene raggiunta per impostare la temperature?	• Dopo aver raggiunto la tem- peratura impostata, l'unità interna arrresta la ventilazione dell'aria.
	• In quello momento è attivata la modalità riscaldamento?	• Per evitare la ventilazione di aria fredda, l'unità interna si avvia molto un risardo di alcuni minuti, è un fenomeno normale.
Fenomeno C	Controllo degli elementi Soluzione
Il condizio-natore d'aria non funziona	C'è alimentazione? • Attendere il ripristino dell'alimentazione.
	La spina è allentata? • Reinserire la spina.
	Si attiva l'interruttore pneumatico o il fusabile è bruciato?	Chiedere ad un professionista di sostituire l'interruttore pneumatico o il fusabile.
	L'impianto elettrico ha un malfunzionamento?	Chiedere ad un professionista di sostituirlo.
	L'unità si è riavviata immedita-tamente dopo un'operazione di arresto?	Attendere 3 minuti e riaccen-dere l'unità.
	Le impostazioni della fun-zione del telecomando sono corrette?	Ripristinare la funzione.
Dalle uscite d'aria dell'u-nità interna fuoriesce nebbia.	La temperature e l'umidità interne sono alto?	L'aria interna si raffredda rapidamente. Dopo un certo tempo, la temperature e l'umidità interna diminuiscono e la nebbia scompare.
La tempe-ratura non può essere regolata.	L'unità sta funzionando in modalità automatica?	La temperature non più essere regolata in modalità automatica. Passare alla modalità operativa se si ha bisogno di regolare la tempera-ratura.
	Ha bisogno di una temperatu-ra superiore a quella dell'in-tervallo impostato?	Intervallo di temperature impostato: 16°C ~30°C.
L'effetto del raffredda-mente (o riscaldamen-to) non è buono.	La tensione è troppo Bassa? • Pulire il filtrio.
	La temperature impostata è nell'intervallo corretto?	Regolare la temperatura all'intervallo corretto.
	La finestra e la porta sono aperte?	Chiudere porta e finestra.

Analisi avarie

Fenomeno	Controllo degli elementi Soluzione
Vengono emessi odori	· Potrebbe trattarsi di odore proveniente dai mobili o da sigarette, ecc.	· Eliminare la fonte dell'odore. Pulire ilchio.
Il condizio-natore d'aria improvvi-samente funziona in modo ano-malo	· Potrebbe trattarsi di un'in-terferenza, come un tuono, dispositivi wireless, ecc.	· Scollegare l'alimentazione, ricollegarla ed accendere nuovamente l'unità.
Dall'unità esterna fuoriesce vapore	· E' attivata la modalità di riscaldamento?	· Durante lo sbrinamento in modalità di riscaldamento, potrebbe generarsi vapore, si tratta di un fenomeno normale.
Rumore di acqua	· Il condizionatore è stato accesso o spento in quello momento?	· Il rumore è dovuto al flusso del refrigerante interno, si tratta di un fenomeno normale.
Scricchiolio	· Il condizionatore è stato accesso o spento in quello momento?	· Questo rumore è causato dall'espanizione e/o alla contrazione del pannello o di altre parti, dovuta alchio di temperatura.

Analisi avarie

Codice erre

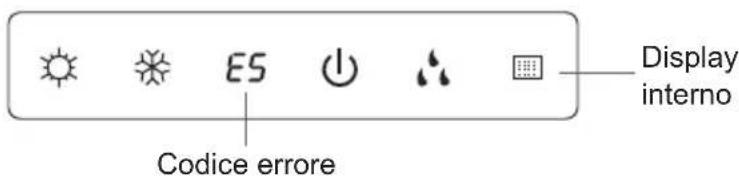

• In caso di anomalie nel climatizzatore, l'indicatore della temperatura sull'unità interna lampeggia visualizzato il corrispondente codice erre. Si prega di consultare l'élenco riportato sotto per le azioni da realizare secondo il codice erre segnalato.

Il diagramma dell'indicatore sopra è puramenteindicativo.Consultare il prodotto attuale per identificare l'indicatore e la posizione attuale.

Codice erre Risoluzione dei problemi

E5/E6/E8/

U8/H3/H6

Può essere eliminato快来 aver riavviato l'unità. In caso contrario, rivolgersi a professionisti qualificati per l'assisten.

C5/F0/F1/F2 Rivolgersi a professionisti qualificati per l'assistenza.

Nota:

Se compaiano altri codici erre, contattare personale qualificato per eseguire la riparazione.

ATTENZIONE

Se si verificano i casi indicati di fatto, spegnere immediatamente il condizionatore e interrompere l'alimentazione elettrica, quando contattare il fornitore o personale qualificato per la riparazione.
- Il cavo di alimentazione è surriscaldato o danneggiato.
- Si avverte un suono anomalo durante il funzionamento.
- L'interruttore magnetotermico si aziona frequentemente.
- Il climatizzatore emana odore di bruciato.
- L'unità interna è soggetta a perdite.

Non riparare o rimontare il climatizzatore da soli.
Il funzionamento anomalo del climatizzatore può provocare scosse elettriche o rischio di incendio.

daitsu
