ASD9U2iDN - Ar condicionado DAITSU - Manual de utilização gratuito

Tipo de produto	Ar condicionado split de parede
Marca	Daitsu
Modelo	ASD9U2iDN (equivalente DS-9UIDN)
Capacidade de refrigeração	9000 BTU/h (cerca de 2,6 kW)
Capacidade de aquecimento	9000 BTU/h (cerca de 2,6 kW)
Alimentação elétrica	220-240 V ~ 50 Hz, monofásico
Refrigerante	R410A
Dimensões unidade interna (L x A x P)	Cerca de 800 x 280 x 200 mm
Dimensões unidade externa (L x A x P)	Cerca de 700 x 550 x 250 mm
Peso unidade interna	Cerca de 10 kg
Peso unidade externa	Cerca de 30 kg
Modos de funcionamento	Auto, Frio, Seco, Ventilador, Quente
Velocidade do ventilador	Auto, Baixo, Médio, Alto
Funções especiais	Turbo, Sleep, X-Fan, Timer, Swing, Light, I Feel, Health, Eco
Faixa de temperatura de ajuste	16 °C a 30 °C
Faixa de temperatura de operação (frio)	Interior: 32/23 °C DB/WB, Exterior: 43/26 °C DB/WB (máx)
Faixa de temperatura de operação (quente)	Interior: 27 °C DB, Exterior: 24/18 °C DB/WB (máx)
Tipo de filtro	Filtro de ar lavável
Frequência de limpeza do filtro	A cada 3 meses (mais frequentemente se ambiente empoeirado)
Dispositivo de segurança	Trava infantil, proteção contra sobrecorrente, parada de emergência
Índice de reparabilidade	Não informado, mas peças de reposição disponíveis através do serviço pós-venda

Perguntas frequentes - ASD9U2iDN DAITSU

Por que o controle remoto não funciona?

Verifique primeiro as pilhas: substitua-as se estiverem fracas. Certifique-se de que nenhum obstáculo interfira no sinal entre o controle remoto e a unidade interna (alcance máximo de 8 m). Evite interferências de lâmpadas fluorescentes. Se a tela do controle remoto estiver apagada, substitua-o.

Como limpar o filtro do ar condicionado?

Desligue o aparelho e desconecte-o. Abra a tampa, remova o filtro. Limpe-o com um aspirador ou com água morna (máx 45 °C). Seque-o em local sombreado antes de recolocá-lo. Não toque nas pás após a remoção do filtro.

O que fazer se a unidade interna não soprar ar?

Verifique se as entradas e saídas de ar não estão obstruídas. No modo de aquecimento, o ar pode não sair até que a temperatura programada seja atingida ou por alguns minutos após a partida (proteção contra frio). Se o problema persistir, entre em contato com um profissional.

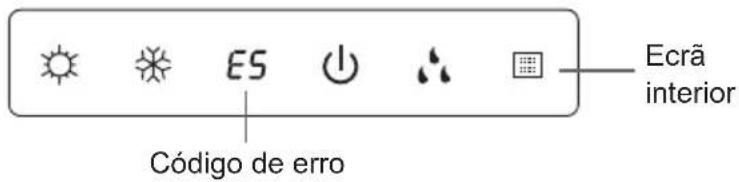

Como interpretar os códigos de erro exibidos?

Os indicadores de temperatura da unidade interna piscam para indicar um código. Por exemplo: E5 = proteção contra sobrecorrente, F1 = sensor de temperatura ambiente defeituoso, H6 = motor do ventilador interno com falha. Consulte o manual para a lista completa.

Por que sai vapor da unidade interna?

É normal quando a temperatura e a umidade internas estão altas: o ar esfria rapidamente e o vapor desaparece após alguns minutos. No modo de aquecimento, a unidade externa também pode produzir vapor durante o degelo.

Posso usar uma extensão para o cabo de alimentação?

Não, é proibido prolongar o cabo você mesmo. Se o comprimento for insuficiente, entre em contato com seu fornecedor para um cabo adequado. Use apenas uma tomada elétrica adequada.

Como ajustar o timer?

Pressione a tecla Timer: a tela exibe HOUR ON (ou OFF). Use as teclas ▲/▼ para ajustar a hora (0,5 a 24 h). Pressione Timer novamente para confirmar. Se não pressionar, o ajuste é cancelado após 5 segundos.

O que fazer em caso de cheiro de queimado?

Desligue imediatamente o ar condicionado, desconecte a alimentação e entre em contato com seu revendedor ou um reparador autorizado. Um cheiro de queimado pode indicar risco de incêndio ou mau funcionamento grave.

Como ativar a trava infantil?

Pressione simultaneamente as teclas ▲ e ▼ por 3 segundos. O ícone de trava aparece. Para destravar, repita a mesma operação.

Qual é a frequência recomendada para manutenção profissional?

É recomendável verificar o aparelho por um profissional pelo menos uma vez por ano, idealmente antes da temporada de uso. Limpe você mesmo o filtro a cada 3 meses.

MANUAL DE UTILIZADOR ASD9U2iDN DAITSU

Obrigado por escolher o nosso aparelho.

Para um funcionamento adequado, agradecemos que leia e guarde este manual cuidadosamente.

Caso tenha perdido o Manual do Proprietário, agradecemos que contacte o agente local ou visite sat.eurofredgroup.com.

DS-9UIDN

DS-12UIDN

DS-18UIDN

DS-24UIDN

Índice

Avisos de Funcionamento

Precauções....1

Nome das Peças....6

Guia de Funcionamento do Ecrã

Funcionamento do comando à distância ......

Funcionamento de emergência....12

Manutenção

Limpeza e Manutenção ....12

Anomalia de funcionamento

Análise de avarias....15

Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) que tenham capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, exceto se tiverem supervisão ou se tiverem sido instruídas sobre o uso do aparelho por uma pessoa responsável pela sua segurança.

As crianças devem ser supervisionadas de modo a garantir que não usam o aparelho para brincar.

Esta marcação indica que este produto não deve ser eliminado com outros resíduos domésticos em toda a UE. Para evitar possíveis danos para o ambiente ou para a saúde humana da eliminação não controlada de resíduos, recicle-o responsávelmente para promover a reutilização sustentável dos recursos materiais. Para encaminhar o seu dispositivo utilizado, agradecemos que o devolva aos sistemas de recolha ou contacte o revendedor onde o produto foi comprado. Eles podem conduzir este produto para uma reciclagem ambientalmente segura.

R410A(R32/125: 50/50): 2087.5

AVISO

Funcionamento e Manutenção

• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e que tenham capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento caso tenham supervisão ou tiverem recebido instruções quanto ao uso do aparelho de forma segura e compreenderem os riscos envolvidos.
• As crianças não devem brincar com o aparelho.
• A limpeza e manutenção por parte do utilizador não devem ser efetuadas por crianças sem supervisão.
• Não ligue o ar condicionado a uma tomada universal. De outro modo, poderá causar um perigo de incêndio.
• Desconecte a fonte de alimentação ao limpar o ar condicionado. De outro modo, poderá causar um choque elétrico.
• Se o cabo de alimentação estiver danificado deve ser substituído pelo fabricante, pelo respetivo agente de assistência ou por um profissional qualificado de modo a evitar perigos.
• Não lave o ar condicionado com água para evitar um choque elétrico.
• Não pulverize água sobre a unidade interior. Isso poderá causar um choque elétrico ou anomalia de funcionamento.
• Depois de remover o filtro, não toque nas aletas para evitar lesões.
• Não use fogo ou um secador de cabelo para secar o filtro para evitar qualquer deformação ou perigo de incêndio.

AVISO

• A manutenção tem que ser realizada por profissionais qualificados. De outro modo, poderá causar lesões ou danos.
• Não repare o ar condicionado por si próprio. Isso poderá causar um choque elétrico ou danos. Contacte o revendedor quando precisar reparar o ar condicionado.
• Não introduza os dedos ou objetos na entrada ou saída de ar. Isso poderá causar lesões pessoais ou danos.
• Não bloqueie a saída nem a entrada de ar. Isso poderá causar anomalia de funcionamento.
• Não derrame água sobre o comando de controlo remoto, caso contrário, o mesmo poderá avariar-se.

• Quando o fenómeno abaixo ocorre, desligue o ar condicionado e desconecte a corrente de imediato e contacte o revendedor ou profissionais qualificados para assistência.

• O cabo de alimentação está sobreaquecido ou danificado.

• Há ruído anormal durante o funcionamento.
• O disjuntor dispara frequentemente.
• O ar condicionado emite um odor a queimado.
  • A unidade interior tem fugas.

- Caso o ar condicionado funcione sob condições anor- mais, isso poderá causar anomalia choque elétrico ou perigo de incêndio.

- Ao ligar ou desligar o aparelho através do interruptor de funcionamento de emergência, prima este botão com um objeto isolador que não seja metálico.

- Não pise o painel superior da unidade exterior nem coloque objetos pesados. Isso poderá causar danos ou lesões pessoais.

AVISO

Acessório

• A instalação tem que ser realizada por profissionais qualificados. Caso contrário, isso poderá causar lesões pessoais ou danos.
• Tem que seguir as normas de segurança elétrica ao instalar a unidade.
• De acordo com as normas de segurança locais, use uma fonte de alimentação qualificada e um disjuntor.
• Instale o disjuntor. Caso contrário, isso poderá causar anomalia de funcionamento.
• Um interruptor de desconexão de todos os polos com uma separação de contacto de pelo menos 3 mm em todos os polos deve ser conectado à cablagem fixa.
• Incluindo um disjuntor com a capacidade adequada, observe a tabela seguinte. O interruptor de ar deve incluir a função de fivela de íman e fivela de aquecimento, poderá proteger de curtocircuitos e sobrecargas.
• O ar condicionado deve ser devidamente ligado à terra. Uma ligação à terra incorreta poderá causar um choque elétrico.
• Não utilize um cabo de alimentação não qualificado.
• Certifique-se de que a fonte de alimentação corresponde com o requisito do ar condicionado. Fonte de alimentação instável ou cablagem incorreta ou anomalia. Instale os cabos de alimentação adequados antes de usar o ar condicionado.
• Conecte corretamente o fio elétrico, o fio neutro e o fio de terra da tomada elétrica.

AVISO

• Certifique-se de que corta a fonte de alimentação antes de proceder a qualquer trabalho relacionado com eletricidade e segurança.
• Não conecte a alimentação elétrica antes de terminar a instalação.
• Se o cabo de alimentação estiver danificado deve ser substituído pelo fabricante, pelo respetivo agente de assistência ou por um profissional qualificado de modo a evitar perigos.
• A temperatura do circuito refrigerante será alta, mantenha o cabo de interconexão afastado do tubo de cobre.
• O aparelho deve ser instalado em conformidade com os regulamentos nacionais sobre cablagem elétrica.
• A instalação tem que ser realizada de acordo com os requisitos de NEC e CEC apenas por pessoal autorizado.
• O ar condicionado é um aparelho elétrico de primeira classe. Tem que ser adequadamente ligado à terra com dispositivo de ligação à terra especializado por um profissional. Certifique-se de que está sempre e efetivamente ligado à terra, caso contrário, poderá causar choque elétrico.
• O fio amarelo-verde no ar condicionado é o fio de ligação terra, o qual não pode ser utilizado para outros fi.
• A resistência de ligação à terra deve cumprir com as normas nacionais sobre segurança elétrica.
• O aparelho tem que ficar posicionado de modo a que a ficha fique acessível.
• Todos os fios da unidade interior e unidade exterior devem ser ligados por um profissional.

AVISO

• Caso o comprimento do fio de ligação elétrica seja insuficiente, contacte o fornecedor para obter um novo. Evite aumentar o comprimento do fio elétrico por si próprio.
• Para o ar condicionado com ficha, a mesma deverá ficar acessível após terminar a instalação.
• Para o ar condicionado sem ficha, tem que instalar um disjuntor na linha.
• Caso precise reposicionar o ar condicionado noutro local, apenas uma pessoa qualificada pode realizar o trabalho. De outro modo, poderá causar lesões pessoais ou danos.
• Seleccione um local que se encontre fora do alcance das crianças e afastado de animais ou plantas. Caso seja inevitável, agradecemos que instale uma vedação para efeitos de segurança.
  • A unidade interior deve ser instalada perto da parede.

- O intervalo de temperatura de funcionamento (temperatura exterior) para arrefecimento é de -15°C\~43°C; O intervalo de temperatura de aquecimento para o modelo sem correia de aquecimento elétrico para chassis é de -15°C\~24°C. O intervalo de temperatura de aquecimento para o modelo com correia de aquecimento elétrico para chassis é de -20°C\~24°C.

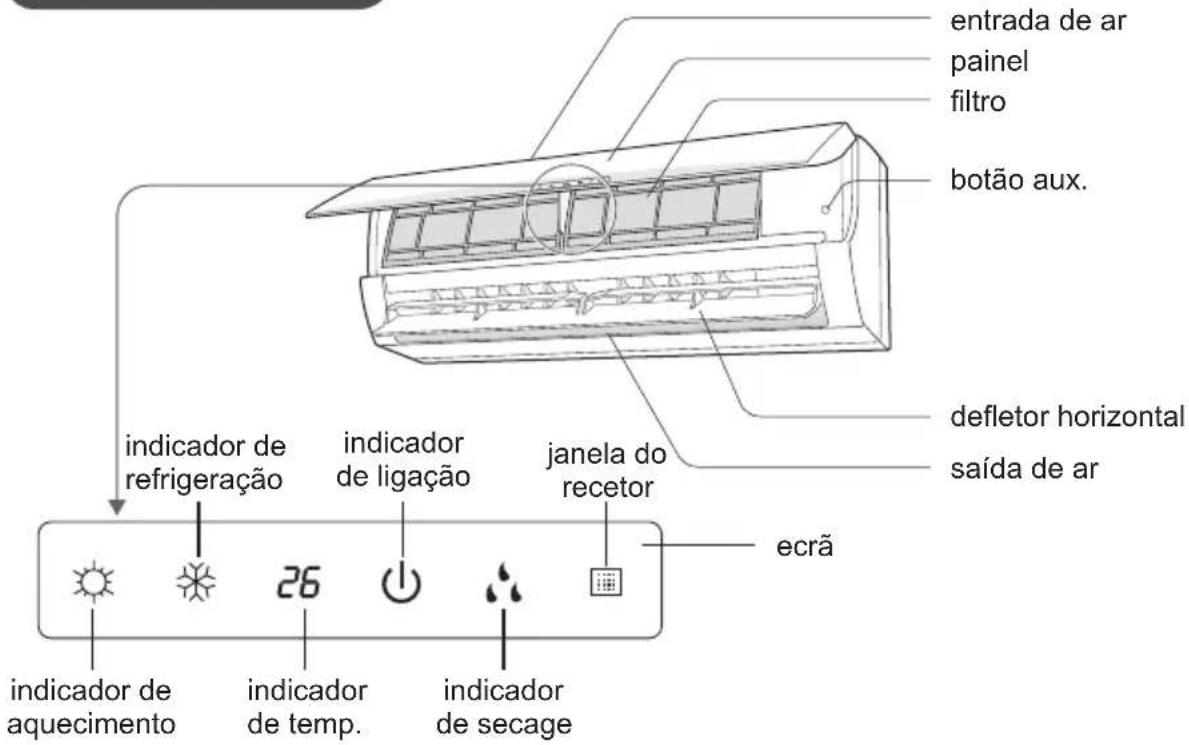

Unidade Interior

(Os conteúdos ou posição do ecrã podem ser diferentes dos gráficos acima, agradecemos que consulte os produtos re)

AVISO:

O produto real poderá ser diferente dos gráficos acima, agradecemos que consulte os produtos reais.

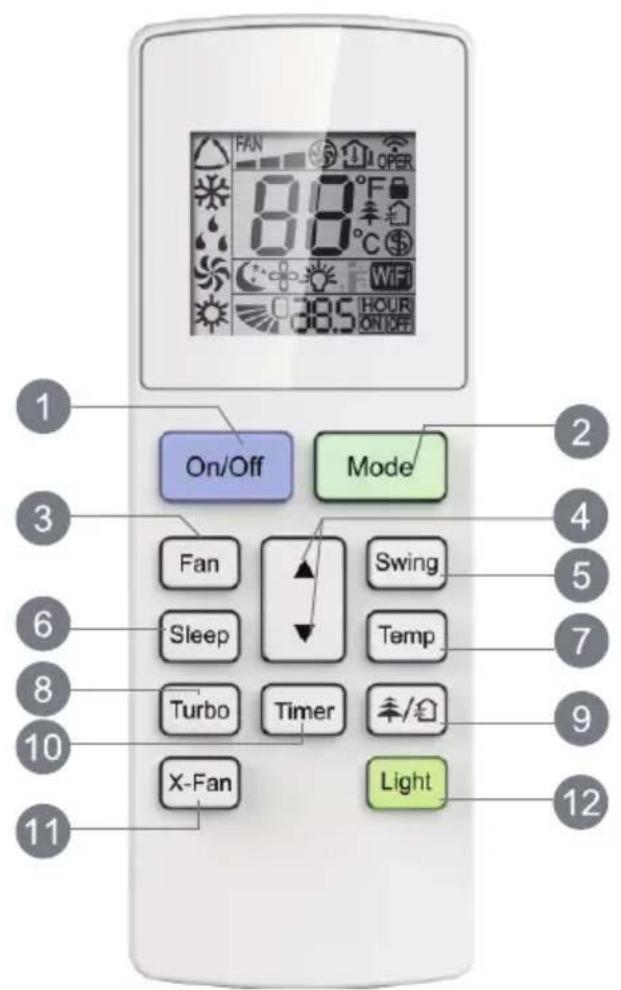

Botões do comando à distância

1 Botão ON/OFF (Ativação/Desativação)
2 Botão MODE (Modo)
3 Botão FAN (Ventoinha)
4 Botão ▲/▼
5 Botão SWING (Oscilação)
6 Botão SLEEP (Repouso)
7 Botão TEMP (Temperatura)
8 Botão TURBO
9 Botão
10 Botão TIMER (Programador)
11 Botão X-FAN (Ventoinha X)
12 Botão LIGHT (Iluminação)

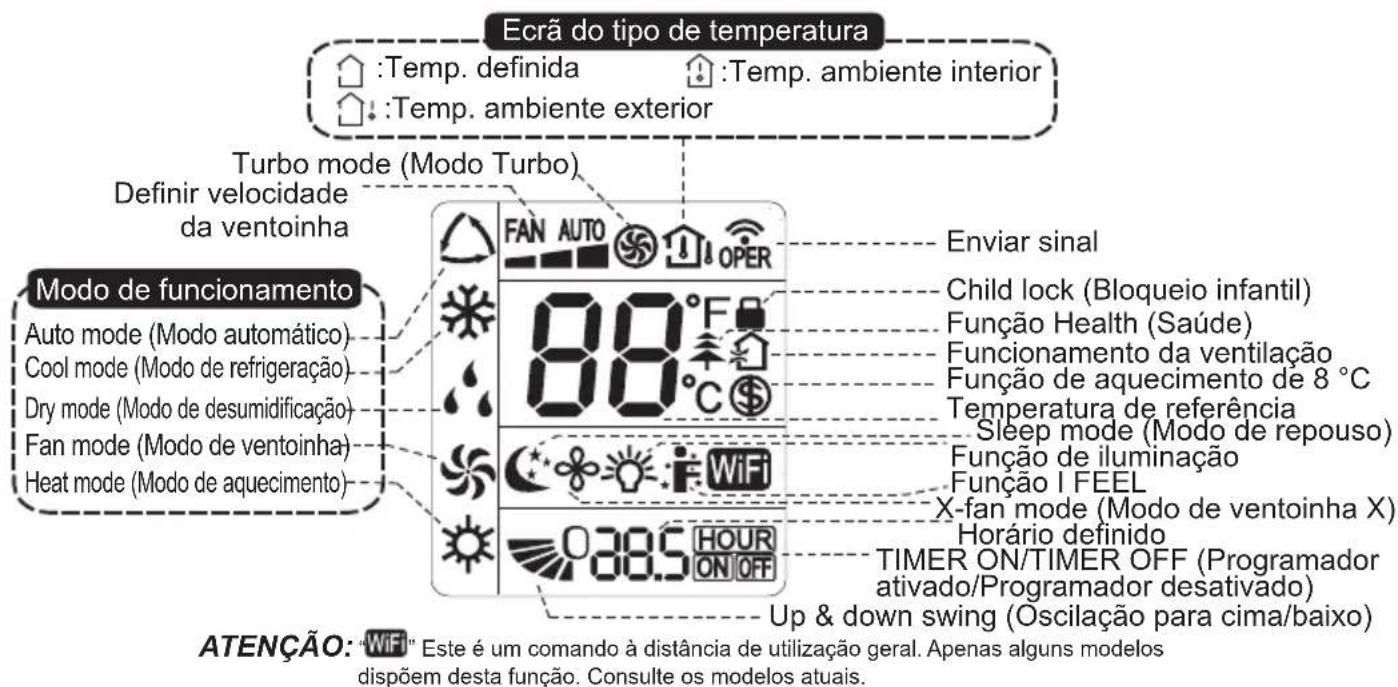

Descrição dos botões do comando à distância

Nota:

• Este é um comando à distância de utilização geral, que pode ser usado em condicionadores com várias funções. Para algumas funções que o aparelho não tenha, pressionar o botão correspondente no comando à distância vai manter o estado original de funcionamento do equipamento.
• Depois de ligar a alimentação, o ar condicionado emite um som. O indicador de funcionamento “está ON (Ativado) (indicador vermelho). Depois disto, pode acionar o ar condicionado através do comando à distância.
• Com o equipamento ativado, ao premir o botão no comando à distância, o ícone do botão “pisca uma vez e o ar condicionado emite um som tipo “de”, indicando que o sinal foi enviado.
• Com o equipamento desativado, defina a temperatura para que o ícone do relógio seja apresentado no ecrã do comando à distância (se o programador ativado/programador desativado e as funções de iluminação estiverem definidos, são apresentados em simultâneo os ícones correspondentes no ecrã do comando à distância); com o equipamento ativado, o ecrã apresenta os ícones das respetivas funções definidas.

1 Botão ON/OFF (Ativado/Desativado)

Prima este botão para ligar o equipamento. Prima novamente este botão para desligar o equipamento.

2 Botão MODE (Modo)

Sempre que premir este botão, é selecionado um modo na sequência, desde AUTO (Automático), COOL (Frio), DRY (Seco), FAN (Ventoinha) e HEAT (Aquecimento) *, conforme indicado em seguida:

AUTO ▶ COOL ▶ DRY ▶ FAN ▶HEAT*

* Nota: Apenas para modelos com função HEAT (Aquecimento).

3 Botão FAN (Ventoinha)

Este botão é utilizado para a definição da sequência Fan Speed (Velocidade da ventoinha), desde AUTO (Automático), ▲, ▶, até ▶ regressar novamente ao modo automático.

4 Botão ▲/▼

Prima o botão ▲/▼ para aumentar/diminuir a temperatura. No AUTO mode (Modo automático), a temperatura de referência não pode ser ajustada.

Ao definir Timer On (Programador ativado) ou Timer Off (Programador desativado), prima o botão “▲” ou “▼” para ajustar o horário.

5 Botão SWING (Oscilação)

Prima este botão para definir o ângulo Up & down swing (oscilação para cima/baixo).

6 Botão SLEEP (Repouso)

No Cool mode (Modo de refrigeração), no Heat mode (Modo de aquecimento) e Dry mode (Modo de desumidificação), prima este botão para ligar a função Sleep (Repouso). Prima novamente este botão para cancelar a função Sleep (Repouso). No Fan mode (Modo de ventoinha) e no Auto mode (Modo automático), esta função não se encontra disponível.

7 Botão TEMP (Temperatura)

Ao premir este botão, pode ver a temperatura de referência interior e a temperatura ambiente interior no ecrã do equipamento interior. A definição no comando à distância é selecionada, em forma circular, conforme indicado em seguida:

- O ecrã da temperatura exterior não está disponível em alguns modelos. Caso seja solicitado, o equipamento interior recebe um sinal “”, apresentando ao mesmo tempo a temperatura de referência interior.

8 Botão TURBO

Prima este botão para ativar/desativar a função Turbo.

9 Botão

Prima este botão para utilizar as funções Health (Saúde) e Scavenging (Expulsão) em modo funcionamento. Prima o botão pela primeira vez para iniciar a função Scavenging (Expulsão); o LCD apresenta “☐” Prima o botão pela segunda vez para iniciar as funções Scavenging (Expulsão) e Health (Saúde) em simultâneo; o LCD apresenta “☐” e “”. ☐ Prima o botão pela terceira vez para desativar as funções Scavenging (Expulsão) e Health (Saúde) em simultâneo. Prima o botão pela quarta vez para iniciar a função Health (Saúde); o LCD apresenta “☐” Prima novamente este botão para repetir a operação acima.

- Esta função é aplicável apenas a alguns modelos.

10 Botão TIMER (Programador)

- Com o equipamento ativado, prima este botão para definir o Timer Off (Programador desativado); com o equipamento desativado, prima este botão para definir o Timer ON (Programador ativado).

- Prima o botão uma vez e os caracteres de HORA ON/OFF (Ativado/Desativado) aparecem a piscar. Entretanto prima o botão “▲” ou “▼” para ajustar a configuração do programador (o horário altera rapidamente ao premir o botão “▲” ou “▼”). O intervalo para o ajuste do programador varia entre as 0,5\~24 horas. Prima novamente este botão para confirmar a configuração do programador e os caracteres de HORA ON/OFF (Ativado/Desativado) deixarão de piscar. Se os caracteres estiverem a piscar sem que tenha sido premido o botão do programador, o estado de configuração do programador é desativado após 5 segundos. Se o programador tiver sido confirmado, prima novamente este botão para proceder à sua desativação.

11 Botão X-FAN (Ventoinha X)

Prima este botão no COOL mode (Modo de refrigeração) e DRY mode (Modo desumidificação) para ativar a função X-FAN (Ventoinha X).

Assim que esta função iniciar, a ventoinha interior funciona ainda a baixa velocidade durante alguns momentos, após o equipamento ter sido desativado pelo comando à distância.

12 Botão LIGHT (Iluminação)

Prima o botão para ativar a luz do ecrã e volte a premir para realizar a operação inversa.

Descrição das funções para combinação de botões

Botões “▲” e “▼” combinados: Sobre o bloqueio

Prima os botões “▲” e “▼” em simultâneo durante 3 segundos para bloquear ou desbloquear o teclado numérico. Se o comando à distância se encontrar bloqueado, é apresentado. Neste caso, prima qualquer botão e pisca três vezes.

Botões “MODE” (Modo) e “▼” combinados: Sobre a alternância de graus Fahrenheit e centigrados

Com o equipamento OFF (Desativado), prima em simultâneo os botões “MODE” (Modo) e “▼” para alternar entre °C e °F.

Botões “TEMP” (Temperatura) e “TIMER” (Programador) combinados: Sobre a função de poupança de energia

Prima “TEMP” (Temperatura) e “TIMER” (Programador) em simultâneo no Cool mode (Modo de refrigeração) para iniciar a função de poupança de energia. O tubo de Nixie é apresentado como “SE” no comando à distância. Repita a operação para desativar a função.

Botões “TEMP” (Temperatura) e “TIMER” (Programador) combinados: Sobre a função de aquecimento de 8 °C

Prima “TEMP” (Temperatura) e “TIMER” (Programador) em simultâneo no HEAT mode (Modo de aquecimento) para iniciar a Função de aquecimento do tubo de Nixie de 8 °C no comando à distância apresentada como “\$” com a temperatura “8 °C” selecionada. (46 °F, se Fahrenheit for aplicável). Repita a operação para desativar a função.

Função WIFI

Prima os botões “MODE” (Modo) e “TURBO” em simultâneo para ativar e desativar a função WIFI. Se a função WIFI estiver ativada, o ícone “WIFI” é apresentado no comando à distância; prima continuamente durante 10 segundos os botões “MODE” (modo) e “TURBO” em simultâneo. O comando à distância envia um código de reconfiguração de WIFI ficando este ativado em seguida. A função WIFI encontra-se, por defeito, no modo ON (Ativado) após a energização do comando à distância.

- Esta função aplica-se apenas a alguns modelos.

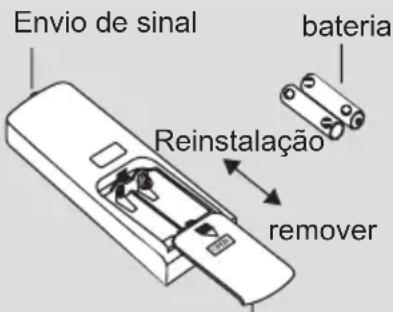

Substituição de baterias no comando à distância

1. Prima a parte traseira do comando à distância assinalada com “conforme indicado na figura e, em seguida, retire a proteção da capa da bateria na direção da seta.

2. Substitua duas pilhas 7# (AAA 1.5V) e certifique-se de que a posição dos polares “+” e “-” se encontra correta.

3. Volte a colocar a proteção na caixa da bateria.

Proteção da caixa da bateria

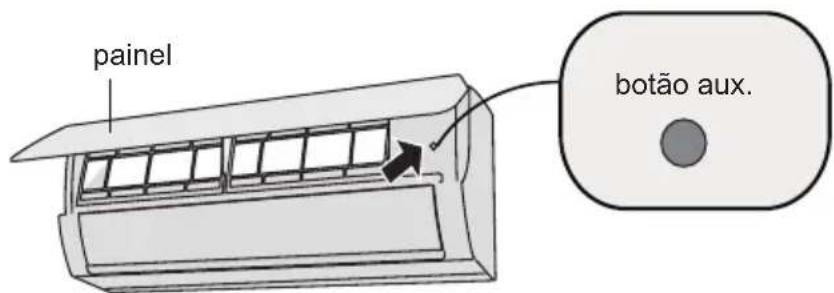

Funcionamento de emergência

Em caso de perda ou danos do comando de controlo remoto, utilize o botão auxiliar para ligar ou desligar o ar condicionado. O funcionamento em pormenor é o seguinte, conforme segue abaixo:

Conforme ilustrado na fig., abra o painel, prima o botão aux. Para ligar ou desligar o ar condicionado. Quando o ar condicionado é ligado, este operará sob o modo auto.

Use um objeto isolador para premir o botão auto.

Limpeza e manutenção

AVISO:

■ Desligue o ar condicionado e desconecte da corrente antes de limpar o ar condicionado para evitar um choque elétrico.

• Não lave o ar condicionado com água para evitar um choque elétrico.
• Não utilize líquidos voláteis para limpar o ar condicionado.

Limpar a superfície da unidade interior

Quando a superfície da unidade interior está suja, é recomendável usar um pano macio e seco ou um pano molhado para o limpar.

AVISO:

- Não remova o painel ao limpá-lo.

Limpeza e Manutenção

Limpar o filtro

1

Abrir o painel

Puxe o painel para fora a um determinado ângulo conforme mostra a fig.

• Use o coletor de pó ou água para limpar o filtro.
• Quando o filtro está muito sujo, use água (abaixo dos 45°C) para o limpar e, em seguida, coloque-o num local fresco e com sombra para o secar.

Instale o filtro e, em seguida, feche firmemente a tampa do painel.

■ O filtro deve ser limpo a cada três meses. Se existir muito pó no ambiente de operação, a frequência de limpeza pode ser aumentada.
■ Depois de remover o filtro, não toque nas aletas para evitar lesões.
- Não use fogo ou um secador de cabelo para secar o filtro para evitar qualquer deformação ou perigo de incêndio.

Limpeza e Manutenção

AVISO: Verificação antes da temporada de uso

1. Verifique se as entradas e saídas de ar estão bloqueadas.
2. Verifique se o interruptor de ar, a ficha e a tomada estão em boas condições.
3. Verifique se o filtro está limpo.
4. Verifique se o suporte de montagem para a unidade exterior se encontra danificado ou corroído.
   Em caso afirmativo, contacte o revendedor.
5. Verifique se o tubo de drenagem está danificado.

AVISO: Verificação após a temporada de uso

1. Desconecte a fonte de alimentação.
2. Limpe o filtro e o painel da unidade interior.
3. Verifique se o suporte de montagem para a unidade exterior se encontra danificado ou corroído.
   Em caso afirmativo, contacte o revendedor.

Aviso para recuperação

1. Muitos materiais da embalagem são recicláveis.
   Elimine-os colocandoos na adequadamente na unidade de reciclagem.
2. Se pretende desfazer-se do ar condicionado, entre em contacto com o revendedor local ou o centro de serviços de consulta para o método de eliminação correto.

Análise de avarias

Análise do fenómeno geral

Verifique os itens abaixo antes de solicitar a manutenção. Caso não consiga resolver a anomalia, agradecemos que contacte o revendedor local ou profissionais qualificados.

Fenómeno Verificar itens Solução
A unidade interior nãoconsegue receber o sinal do comando de controlo remoto ou o mesmo não apresenta nenhuma ação	Se interfere gravemente (tal como eletricidade estática, tensão estável)?	Retire a ficha. Reintroduza a ficha cerca de 3 minutos depois e, em seguida, volte a ligar a unidade.
	Será que o comando de controlo remoto está dentro alcance de receção de sinal?	O alcance de receção de sinal é de 8 metros.
	Será que existem obstáculos?	Remova os obstáculos.
	Será que o comando de controlo remoto está a pontar para a janela de receção?	Selecione o ângulo e ponto apropriados do comando de controlo remoto na receção na unidade interior.
	A sensibilidade do comando de controlo remoto está fra-ca; visor pouco nítido ou sem apresentação?	Verifique as pilhas. Caso a carga das pilhas seja muito fraca, proceda à sua substituição.
	Nenhuma apresentação ao operar o comando de contro-lo remoto?	Verifique se o comando de controlo remoto parece estar danificado.Em caso afirmativo, proceda à sua substituição.
	Lâmpada fluorescente na divisão?	Aproxime o comando de con-trolo remoto da unidade interior.Desligue a lâmpada fluorescente e, em seguida, tente novamente.

Nenhum ar emitido da unidade interior	A entrada ou saída de ar da unidade interior está bloqueada?	Elimine os obstáculos.
	Sob o modo de aquecimento, a temperatura interior é alcançada até à temperatura definida?	Após alcançar a temperatura definida, a unidade interior parará de soprar ar.
	O modo de aquecimento acabou de ser ligado?	Para evitar soprar ar frio, a unidade interior será iniciada após atrasar durante vários minutos, o que constitui um fenómeno normal.

Análise de avarias

Fenómeno Verificar itens Solução
O ar condicionado não funciona	· Falha de energia?	· Aguarde até que a energia seja restabelecida.
	· A ficha está solta?	· Reintroduza a ficha.
	· O interruptor de ar dispara ou o fusível está queimado?	· Peça a um profissional para substituir o interruptor de ar ou fusível.
	· A cablagem tem uma anomalia?	· Peça a um profissional para a substituir.
	· A unidade reiniciou imedia-tamente após ter parado a operação?	· Aguarde 3 minutos e, em seguida, ligue novamente o aparelho.
	· Será que a definição de função para o comando de controlo remoto está correta?	· Reinicie a função.
É emitida uma névoa a partir da saída de ar da unidade interior	· A temperatura e humidade interiores estão altas?	· Porque o ar interior arrefecerapidamente. Após algum tempo, a temperatura e humi-dade interiores diminuirão e a névoa desaparecerá.
A temperatura definida não pode ser ajustada	· A unidade está a funcionar sob o modo auto?	· A temperatura não pode ser ajustada no modo auto. Altere o modo de funcionamento, caso precise ajustar a temperatura.
	· A sua temperatura requerida excede o intervalo da temperatura definida?	· Intervalo da temperatura definida: 16°C~30°C.
O efeito de refrigeração (aquecimento) não é bom.	· A tensão está muito baixa?	· Aguarde até que a tensão returne ao normal.
	· O filtro está sujo?	· Limpe o filtro.
	· A temperatura definida está dentro do intervalo adequado?	· Ajuste a temperatura para o intervalo adequado.
	· A porta e janela estão abertas?	· Feche a porta e janela.

Análise de avarias

Fenómeno Verificar itens Solução
Existem odo-res a serem emitidos	Será que existe uma fonte de odor, tal como móveis e cigarros, etc.	Elimine a fonte do odorLimpe o filtro.
O ar condicionado funciona normalmente de repente	Será que existe interferência, tal como relâmpagos, dispositivos sem fios, etc.	Desconecte da corrente, vol- te a ligar e, em seguida, ligue a unidade novamente.
A unidade exterior tem vapor	O modo de aquecimento está ligado?	Durante o degelo no modo de aquecimento, isso poderá gerar vapor, o que se trata de um fenómeno normal.
Ruído de “água cor- rente”	O ar condicionado acabou de ser ligado ou desligado?	O ruído é o som do fluxo de refrigerante dentro da uni- dade, o que se trata de um fenómeno normal.
Ruído de rachadura	O ar condicionado acabou de ser ligado ou desligado?	Este é o som de fricção causada pela expansão e/ou contração do painel ou outras peças devido à alteração da temperatura.

Análise de avarias

Código de erro

- Quando o estado do ar condicionado não for o normal, o indicador de temperatura no equipamento interior pisca para apresentar o código de erro correspondente. Consulte a lista apresentada em seguida para identificar o código de erro.

O diagrama de indicadores acima mencionado serve apenas como referência. Consulte o próprio produto para conhecer o indicador e a respetiva posição.

Código de erro Soluções de erros
Indicador de aquecimento ON (Ligado) durante 10 segundos OFF (Desligado) durante 0,5 segundos	Indica um estado de descongelamento. É um fenómeno normal.
E5: proteção contra sobrecarga O indicador de alimentação pisca e o E5 é apresentado
C5:Avaria do cabo de derivação	Verifique se o cabo de derivação tem bom contacto. Para substituir o PCB, remova o antigo e coloque o novo PCB.
F1:Avaria do sensor de temp. ambiente interior	Verifique se o sensor de temp. ambiente interior está ligado corretamente.
F2:Avaria do sensor de temp.do evaporador	Verifique se o sensor de temp. do tubo interior está ligado corretamente.
H6:O motor de corrente contínua (ventoinha interior) não funciona	O terminal de retorno do motor de corrente contínua não foi ligado corretamente.A extremidade de controlo do motor de corrente contínua não tem ligação firme.As lâminas da ventoinha não foram instaladas corretamente e esta não funciona bem.O motor não foi instalado correta e firmemente.O motor foi danificado.O painel de controlo foi danificado.
U8:Avaria do circuito de deteção da passagem por zero (ventoinha interior)	O painel de controlo foi danificado.

Nota:

Se existirem outros códigos de erro, entre em contacto com profissionais qualificados para realizarem esse serviço.

Análise de avarias

AVISO

■ Quando ocorrer o fenómeno abaixo descrito, desligue o ar condicionado e desconecte a alimentação imediatamente e, em seguida, entre em contacto com o vendedor ou com os profissionais qualificados para o serviço.

• O cabo de alimentação está em sobreaquecimento ou danificado.
• Ouve-se um som incomum durante o seu funcionamento.
• O disjuntor dispara com frequência.
• O ar condicionado emite um cheiro a queimado.
• O equipamento interior tem uma fuga.

- Não repare nem modifique o ar condicionado sozinho

■ Se o ar condicionado não funcionar corretamente, isso pode causar avarias, choque elétrico ou perigo de incêndio.

daitsu

Climatiseur split

invertee

AUTO ▶ COOL ▶ DRY ▶ FAN ▶HEAT*
