MANUAL DE UTILIZADOR IPCAMBE03PS CHACON

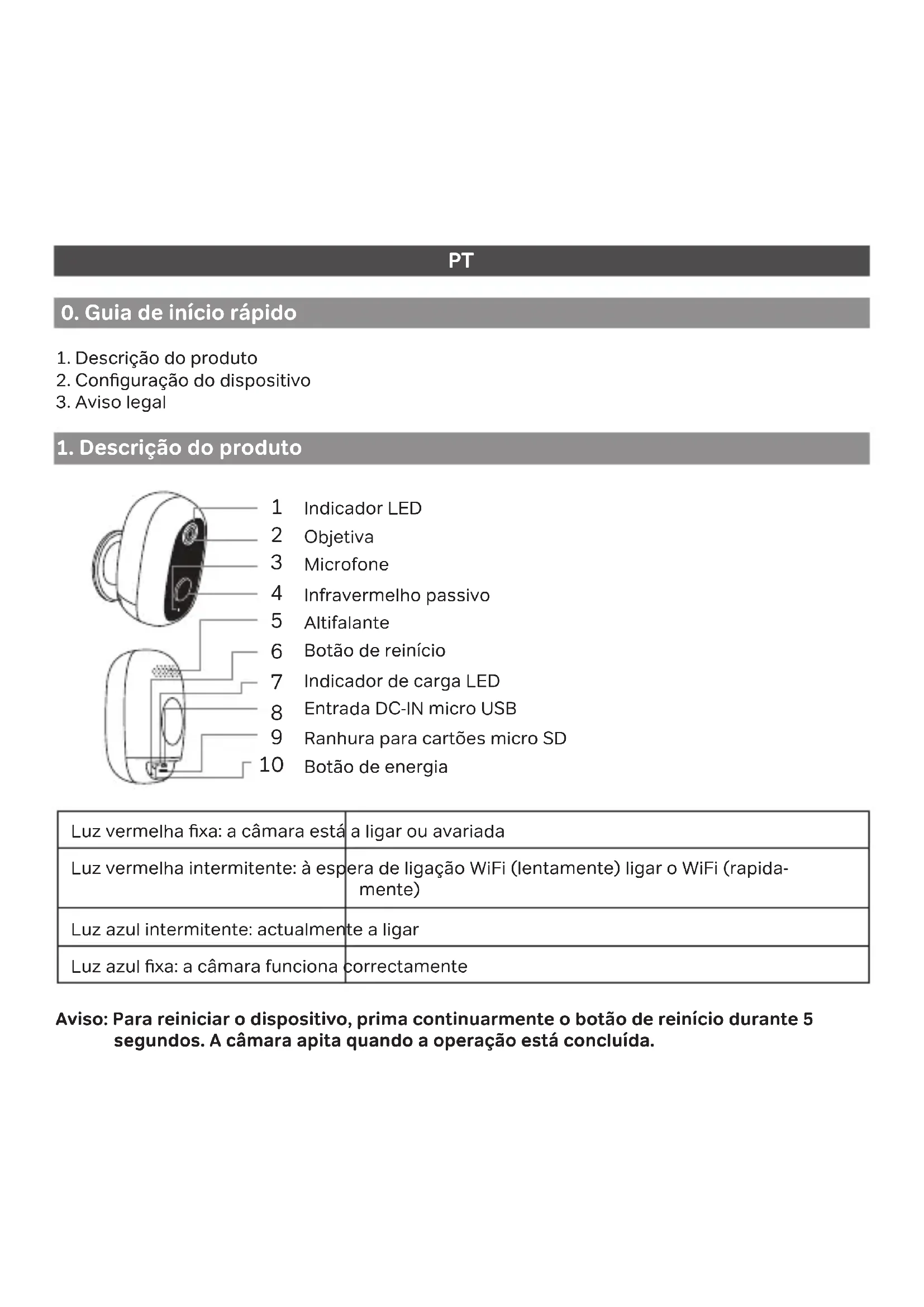

0. Guia de início rápido

1. Descrição do produto

1. Descrição do produto

2. Conguração do dispositivo

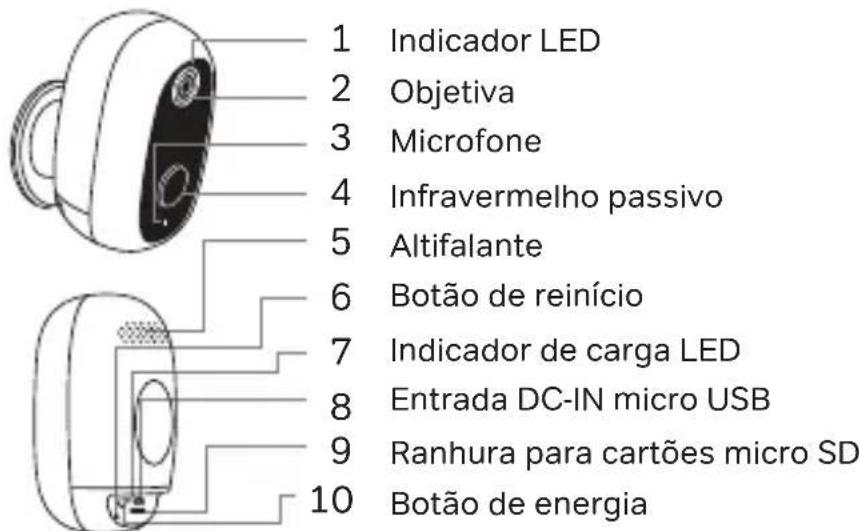

Indicador LED Objetiva Microfone Infravermelho passivo Altifalante Botão de reinício Indicador de carga LED Entrada DC-IN micro USB Ranhura para cartões micro SD Botão de energia

Luz vermelha xa: a câmara está a ligar ou avariada Luz vermelha intermitente: à espera de ligação WiFi (lentamente) ligar o WiFi (rapida- mente) Luz azul intermitente: actualmente a ligar Luz azul xa: a câmara funciona correctamente Aviso: Para reiniciar o dispositivo, prima continuarmente o botão de reinício durante 5 segundos. A câmara apita quando a operação está concluída.3. Conguração da câmara Passo 1 Rode a sua câmara ligando o adaptador de alimentação ou directamente ao painel solar (não se esqueça de utilisar a protecção de borracha). Certique-se de que o painel solar está virado para o sol para maximizar a eciência do produto.. Em seguida, premir e manter premido o botão de alimentação durante 5 segundos. Passo 2 Ligue o seu smartphone à rede Wi-Fi. Passo 3 Transra a aplicação My Chacon da Apple Store ou Android Play Store, consoante o seu dispositivo. Esta câmara é também compatível com a aplicação DiO One. Passo 4 Abra a aplicação My Chacon e registe-se para a primeira utilização. Passo 5 Toque em «+» no canto superior direito e seleccione o tipo de produto que pretende adicionar a partir da lista. Em seguida, siga as instruções no ecrã. Nota: - Se tiver várias câmaras, siga novamente o passo 5 para adicionar dispositivos um a um. - Para alterar a rede Wi-Fi, reponha as predenições da câmara e siga o passo 5 para adicionar a câmara. Para mais informações, transra o manual do utilizador em www.chacon.com Especicações Câmara Tipo de sensor CMOS 1/3” Luminosidade mín. Cor 0,01Lux@F1.2 Preto e branco 0,001Lux@F1.2 Resolução 2 megapixelsObjetiva 3,6 mm F2.0 Obturador 1/25~1/100.000 por segundo Infravermelhos LED de alta potência com ICR Distância infravermelhos 10 metros Angulo amplo 120° Compressão de vídeo H.264 Taxa de bits 32 Kbps~2 Mbps Resolução máx. 1920 × 1080 Taxa de fotogramas 1~25 por segundo Denições de imagem HD/SD; compatível com inversão; Armazenamento Cartão SD (Máx. 128 GB) Áudio Áudio de duas vias Protocolos HTTP, DHCP, DNS, RTSP Norma de Wi-Fi IEEE802.11b/g/n Frequência 2,4 GHz ~ 2,4835 GHz Largura de banda 20/40 MHz Encriptação de Wi-Fi WPA-PSK/WPA2-PSK Segurança AES128 Temperatura de func. -20°C~50°C Alimentação CC 5 V,1 A Consumo 4,5 W MÁXDimensões (mm) 55,1X61,9X101,2 Grau de proteção IP65 Philas 3,6V - 5200mAh Max EIRP <100mW Modelo GTA92-0501000EU Tensión de entrada 100-240Vac Frecuencia de entrada 50-60Hz Tensión de salida +5Vdc Corriente de salida 1A Potencia de salida 5W Eciencia 74,13% Consumo sin carga < 0.1W Painel solar Potência mínima de saída 5W Tensão de circuito aberto 7.2V Tensão padrão de trabalho 6.0V Corrente de trabalho padrão 830mA Corrente de curto-circuito 900mA Eciência da conversão de células solares ≥ 20% Conexão 3m USB C cable Dimensões 174 x 163 x 12,5 mmNão atirar pilhas ou produtos fora de serviço com o lixo doméstico (lixo). As substâncias perigosas que podem incluir podem prejudicar a saúde ou o ambiente. Faça com que o seu retalhista aceite estes produtos de volta ou utilize a recolha selectiva de lixo proposta pela sua cidade. Corrente direta (DC) O(a) abaixo assinado(a) Chacon declara que o presente tipo de equipamento de rádio IPCAM-BE03-PS está em conformidade com a Diretiva 2014/53/UE. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: https://www.chacon.com/conformity Support www.chacon.com/supportDE
