MODE D'EMPLOI IPCAMBE03PS CHACON

0. Guide de démarrage rapide

1. Description du produit

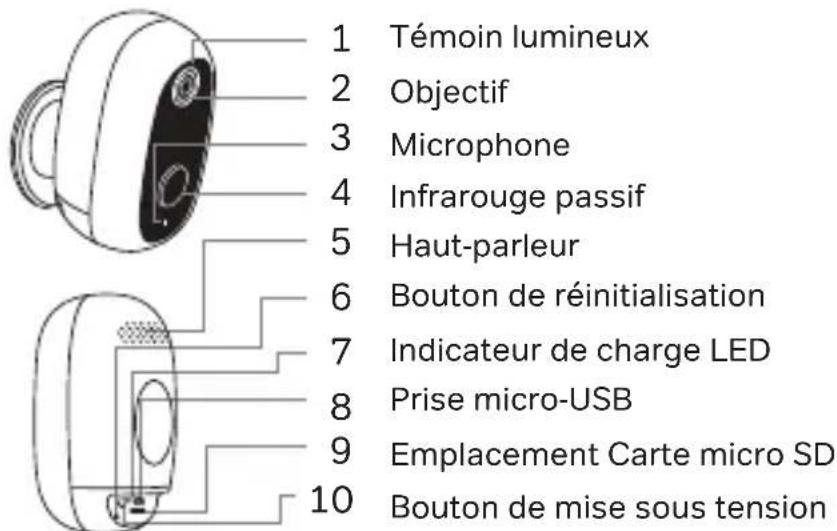

1. Description du produit

Témoin lumineux Objectif Microphone Infrarouge passif Haut-parleur Bouton de réinitialisation Indicateur de charge LED Prise micro-USB Emplacement Carte micro SD Bouton de mise sous tension

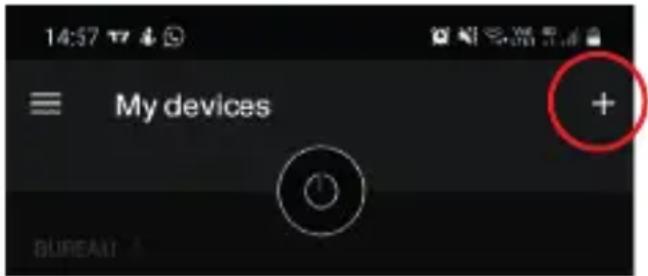

Voyant rouge xe: la caméra est s'allume ou fonctionne mal Voyant rouge clignotant: en attente de connexion WiFi (lent) connexion au WiFi (rapide) Voyant bleu clignotant: connexion en cours Voyant bleu xe: la caméra fonctionne correctement Remarque: Pour réinitialiser l’appareil, maintenez le bouton de réinitialisation enfoncé durant 5 secondes. La caméra émet un son lorsque l’opération est terminée.3. Conguration de la caméra Étape 1 Allumez votre camera en branchant l’adaptateur d’alimentation ou directement au pan- neau solaire (veillez à le brancher à travers le caoutchouc de protection). Assurez-vous que le panneau solaire est tourné vers la direction du soleil pour maximiser l’ecacité du produit.. Appuyez ensuite sur le bouton d’alimentation et maintenez-le enfoncé pendant 5 secondes. Étape 2 Connectez votre smartphone au réseau Wi-Fi. Etape 3 Téléchargez l’application My Chacon sur l’Apple Store ou Android Play Store suivant votre appareil. Cet appareil est également compatible avec l’application DiO One. Étape 4 Exécutez l’application My Chacon et inscrivez-vous pour la toute première utilisation. Étape 5 Appuyez sur «+» dans le coin supérieur droit et sélectionnez le type de produit que vous voulez ajouter dans la liste. Suivez ensuite les instructions à l’écran. Remarque: - Si vous avez plusieurs caméras, veuillez suivre à nouveau l’étape 5 pour les ajouter une par une. - Pour modier le signal Wi-Fi, veuillez restaurer les paramètres d’usine de la caméra et suivre l’étape 5 pour ajouter la caméra. Pour de plus amples informations, veillez télécharger le manuel d’utilisateur sur www.chacon.com Spécications Caméra Type de lentille 1/3" CMOS Luminosité minimum Color 0.01Lux@F1.2Noir et Blanc 0.001Lux@F1.2 Résolution 2 Mega pixels Objectif 3.6mm F2.0 Ouverture 1/25~1/100,000 par seconde Infrarouge High power LED avec ICR Distance infrarouge 10 mètres Grand angle 120° Compression vidéo H.264 Bande passante 32Kbps~2Mbps Résolution maximale 1920 × 1080 Images par seconde 1~25 par seconde Dénition de l’image Support HD/SD;support ip; Stockage SD card(Max 128G) Audio Two-way audio Protocoles HTTP,DHCP,DNS,RTSP Normes WiFi IEEE802.11b/g/n Fréquence 2.4 GHz ~ 2.4835 GHz Support bande passante 20/40MHz Encryptage WiFi WPA-PSK/WPA2-PSK Sécurité AES128 Température de fonctionnement -20°C~50°CAlimentation DC5V,1A Consommation 4,5W MAX Dimension 55,1X61,9X101,2 Indice de protectionTaille(mm) IP65 Batterie 3,6V - 5200mAh Max EIRP <100mW Modèle GTA92-0501000EU Tension d’entrée 100-240Vac fréquence d’entrée 50-60Hz Tension de sortie +5Vdc Courant de sortie 1A Puissance de sortie 5W Rendement moyen actif 74,13% Consommation hors charge < 0.1W Panneau solaire Puissance de sortie minimale 5W Tension en circuit ouvert 7.2V Tension de travail standard 6.0V Courant de travail standard 830mA Courant de court-circuit 900mA Rendement de conversion de cellule solaire ≥ 20%Pour en s avoir plus : www.quefai redemesdechet s.fr Ne jetez pas les batteries ou les appareils hors d’usage avec les déchets ménagers (ordures). Les substances dangereuses qu’ils sont susceptibles de contenir peuvent nuire à la santé ou à l’environnement. Faites reprendre ces produits par votre distributeur ou utilisez la collecte sélective des déchets proposée par votre commune. Courant Continu (CC) Le soussigné, Chacon, déclare que l’équipement radioélectrique du type IPCAM- BE03-PS est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante: https://www.chacon.com/conformity Support www.chacon.com/support Connexion 3m USB C cable Dimensions 174 x 163 x 12,5 mmNL
