INSTRUKCJA OBSŁUGI IPCAMBE03PS CHACON

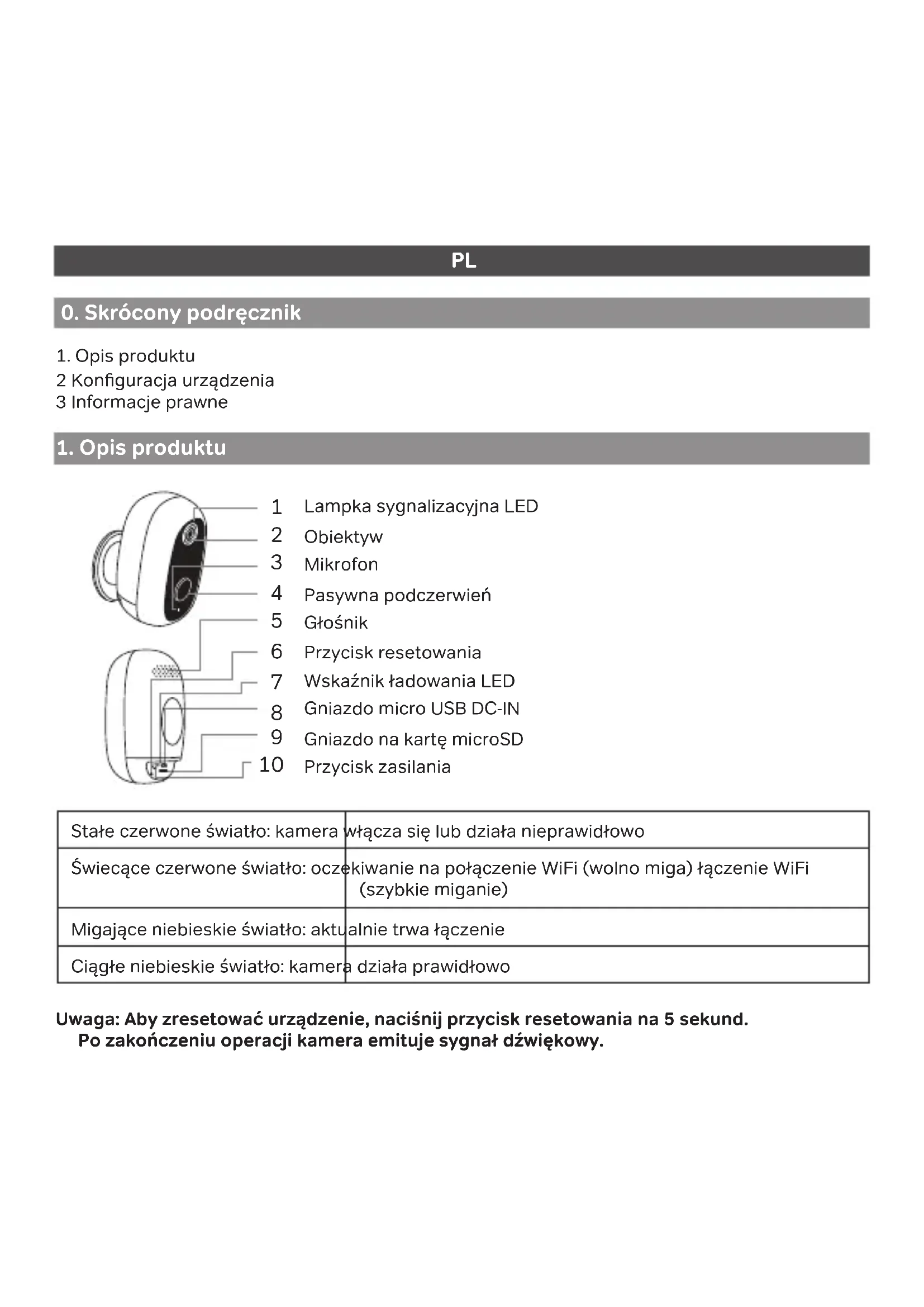

0. Skrócony podręcznik

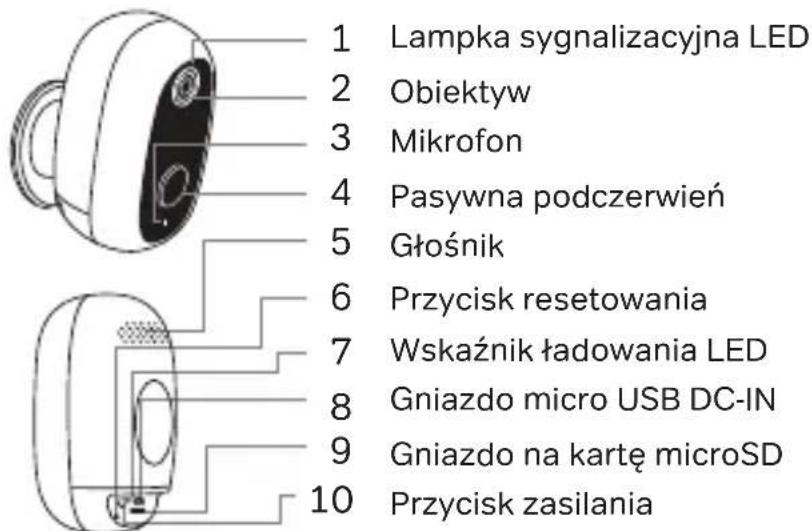

2 Konguracja urządzenia 3 Informacje prawne Lampka sygnalizacyjna LED Obiektyw Mikrofon Pasywna podczerwień Głośnik Przycisk resetowania Wskaźnik ładowania LED Gniazdo micro USB DC-IN Gniazdo na kartę microSD Przycisk zasilania

Stałe czerwone światło: kamera włącza się lub działa nieprawidłowo Świecące czerwone światło: oczekiwanie na połączenie WiFi (wolno miga) łączenie WiFi (szybkie miganie) Migające niebieskie światło: aktualnie trwa łączenie Ciągłe niebieskie światło: kamera działa prawidłowo Uwaga: Aby zresetować urządzenie, naciśnij przycisk resetowania na 5 sekund. Po zakończeniu operacji kamera emituje sygnał dźwiękowy.3. Konguracja kamery Krok 1 Włącz aparat podłączając do niego zasilacz sieciowy lub bezpośrednio do panelu słonecznego (pamiętaj, aby podłączyć go przez gumkę ochronną). Upewnij się, że panel słoneczny jest skierowany w stronę słońca, aby zmaksymalizować wydajność produktu.. Następnie naciśnij i przytrzymaj przycisk zasilania przez 5 sekund. Krok 2 Połącz smartfon z siecią Wi-Fi. Krok 3 W zależności od posiadanego urządzenia pobierz aplikację My Chacon ze sklepu App Store lub Android Play Store. Ta kamera jest również kompatybilna z aplikacją DiO One. Krok 4 Uruchom aplikację My Chacon i zarejestruj się w celu pierwszego użycia. Krok 5 Naciśnij «+» w prawym górnym rogu i wybierz typ produktu, który chcesz dodać z listy. Następnie postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. Uwaga: – W przypadku posiadania kilku kamer wykonaj ponownie krok 5, aby dodawać kolejne urządzenia. – Aby zmienić sieć Wi-Fi, przywróć fabryczne ustawienia kamery i dodaj kamerę zgodnie z krokiem 5. Aby uzyskać więcej informacji, pobierz instrukcję obsługi ze strony www.chacon.com. Dane techniczne Kamerę Typ czujnika CMOS 1/3” Jasność min. Obraz kolorowy 0,01 lux przy F1.2 Obraz czarno-biały 0,001 lux przy F1.2Rozdzielczość 2 megapiksele Obiektyw 3,6 mm F2.0 Migawka 1/25 do 1/100 000 na sekundę Podczerwień LED wysokiej mocy z ICR Zasięg w podczerwieni 10 metrów Szeroki kąt 120° Kompresja wideo H.264 Szybkość przesyłania danych 32 kbit/s – 2 Mbit/s Rozdzielczość maks. 1920 × 1080 Liczba klatek na sekundę 1 – 25 na sekundę Ustawienia obrazu Obsługa HD/SD; obsługa przełączania; Pamięć danych Karta SD (maks. 128 GB) Audio Dwukierunkowy sygnał audio Protokoły HTTP, DHCP, DNS, RTSP Standard WiFi IEEE802.11b/g/n Częstotliwość 2,4 GHz – 2,4835 GHz Szerokość pasma 20/40 MHz Szyfrowanie WiFi WPA-PSK/WPA2-PSK Bezpieczeństwo AES128 Temperatura robocza –20°C – 50°C Zasilanie 5 VDC, 1 A Pobór mocy Maks. 4,5 WWymiary (mm) 55,1X61,9X101,2 Stopień ochrony IP65 Baterie 3,6V - 5200mAh Max EIRP <100mW Model GTA92-0501000EU Napięcie wejściowe 100-240Vac Częstotliwość wejściowa 50-60Hz Napięcie wyjściowe +5Vdc Prąd wyjściowy 1A Moc wyjściowa 5W Sprawność 74,13% Pobór mocy bez obciążenia < 0.1W Panel słoneczny Minimalna moc wyjściowa 5W Napięcie obwodu otwartego 7.2V Standardowe napięcie robocze 6.0V Standardowy prąd roboczy 830mA Prąd zwarciowy 900mA Sprawność konwersji ogniwa słonecznego ≥ 20% Połączenie 3m USB C cable Wymiary 174 x 163 x 12,5 mmNie wyrzucaj baterii i niesprawnych produktów do śmieci. Substancje niebezpieczne, które mogą się w nich znajdować, mogą być szkodliwe dla zdrowia lub środowiska. Nakłoń sprzedawcę do odbioru tych produktów lub skorzystaj z selektywnej zbiórki śmieci proponowanej przez Twoje miasto. Prąd stały (DC) Niniejszym rma Chacon oświadcza, że urządzenie radiowe typu IPCAM-BE-03-PS jest zgodne z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: https://www.chacon.com/conformity Support www.chacon.com/supportRO
