HAM220 - Detetor de movimento Perel - Manual de utilização gratuito

Tipo de produto	Detetor de movimentos sem fios
Marca	Perel
Modelo	HAM220
Sensor	Sensor PIR
Frequência do emissor	433 MHz
Alcance do sensor	≤ 10 m (sem obstáculos)
Ângulo de deteção	110°
Alcance do recetor	≤ 120 m (sem obstáculos)
Alimentação do sensor	3 pilhas AAA LR03 (não incluídas)
Alimentação do recetor	3 pilhas C LR14 (não incluídas) ou adaptador 5 VCC 200 mA
Altura de montagem mínima	1 m
Indicador de pilha fraca	Sim
Utilização	Interior apenas
Funções principais	Ligar/desligar, ajuste de volume, seleção de melodias
Limpeza e manutenção	Limpar com um pano húmido; não utilizar produtos químicos agressivos
Segurança	Proteger da chuva, humidade e salpicos de água; não abrir o aparelho
Peças sobressalentes e reparabilidade	Nenhuma peça reparável pelo utilizador exceto as pilhas
Informações gerais	Em conformidade com a diretiva RED 2014/53/UE; garantia de 24 meses

Perguntas frequentes - HAM220 Perel

Como instalar o detetor de movimentos Perel HAM220 ?

Monte o sensor a uma altura mínima de 1 m do chão. Evite dirigir o sensor para fontes de calor (sol, radiadores). Fixe o sensor e o recetor com os parafusos e buchas fornecidos. O recetor deve estar a menos de 120 m do sensor.

Como testar o funcionamento do detetor ?

Ligue o recetor. Aguarde cerca de 30 segundos para o pré-aquecimento. O recetor emite dois bips curtos. Passe na zona de vigilância; o alarme deve soar. Caso contrário, ajuste a posição do sensor.

Quais tipos de pilhas usar e como substituí-las ?

O sensor utiliza 3 pilhas AAA LR03 (não incluídas). O recetor utiliza 3 pilhas C LR14 (não incluídas) ou um adaptador 5 VCC. Abra o compartimento das pilhas, insira as pilhas respeitando a polaridade e feche.

O detetor não deteta movimentos, o que fazer ?

Verifique se as pilhas estão inseridas corretamente e suficientemente carregadas. Certifique-se de que o sensor não está obstruído ou dirigido para uma fonte de calor. Monte o sensor a pelo menos 1 m do chão e ajuste a sua orientação.

Qual é o alcance máximo do sensor e do recetor ?

O alcance do sensor é de 10 m (sem obstáculos). O alcance do recetor é de 120 m (sem obstáculos). Paredes e obstáculos reduzem o alcance.

Como limpar o detetor de movimentos ?

Limpe o aparelho com um pano húmido. Nunca utilize solventes, detergentes fortes ou produtos químicos agressivos.

Posso usar o detetor no exterior ?

Não, o aparelho foi concebido para utilização no interior apenas. Deve ser protegido da chuva, humidade e salpicos de água.

O que fazer em caso de falsos alarmes frequentes ?

Certifique-se de que o sensor não está dirigido para uma fonte de calor (radiador, ar condicionado) ou animais domésticos. Reduza a sensibilidade ajustando a posição. Monte o sensor mais alto (≥2 m) inclinando-o para baixo.

Como reciclar o aparelho em fim de vida ?

Não deite o aparelho no lixo doméstico. Em conformidade com a diretiva REEE, leve-o a um ponto de recolha ou ao seu revendedor para uma reciclagem adequada. As pilhas devem ser retiradas e recicladas separadamente.

O aparelho tem garantia ?

Sim, o produto beneficia de uma garantia de 24 meses contra defeitos de fabrico. A garantia não cobre danos resultantes de utilização incorreta, desgaste normal (pilhas) ou modificações não autorizadas.

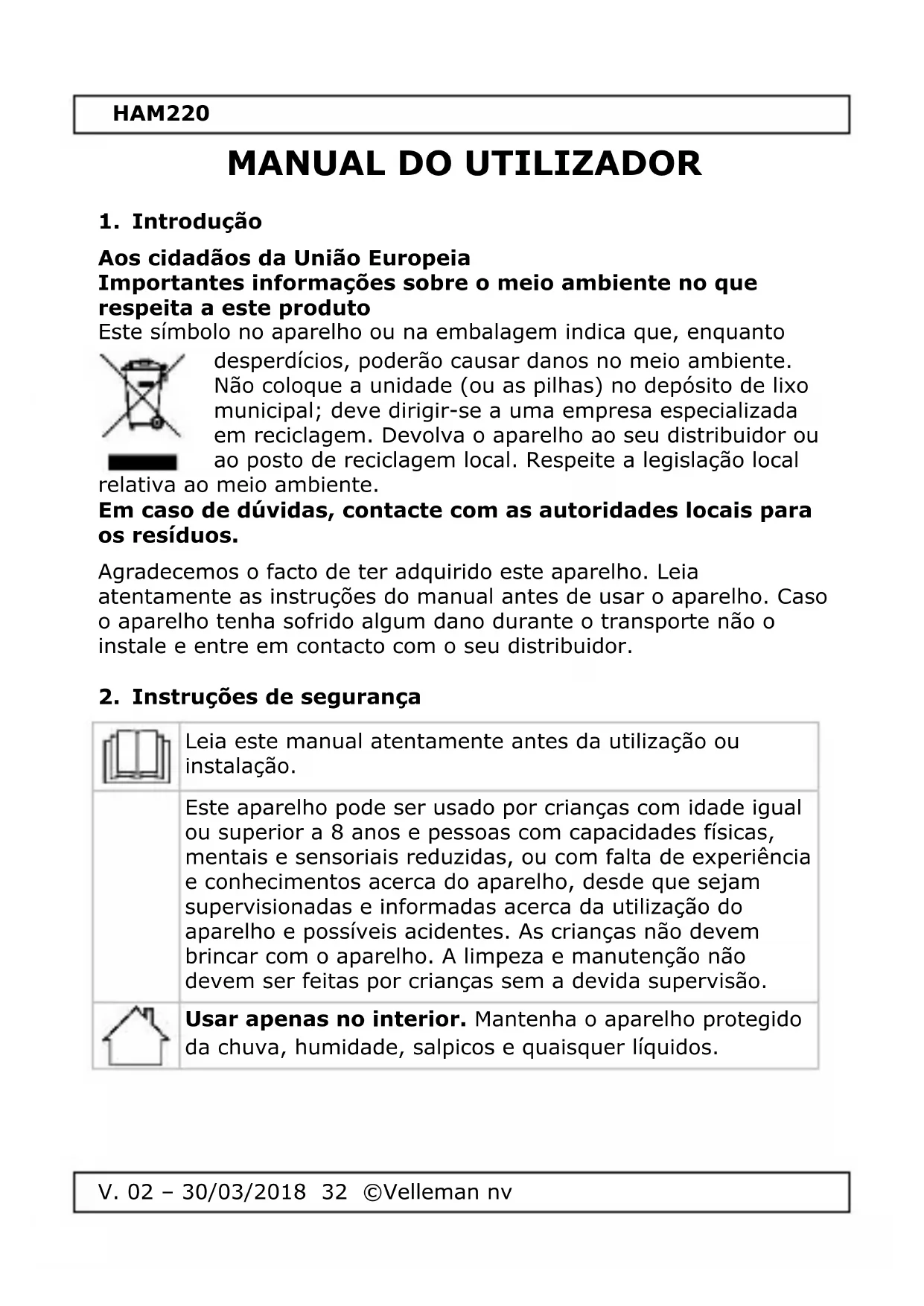

MANUAL DE UTILIZADOR HAM220 Perel

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto

desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

Leia este manual atentamente antes da utilização ou instalação.

Este aparelho pode ser usado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, mentais e sensoriais reduzidas, ou com falta de experiência e conhecimentos acerca do aparelho, desde que sejam supervisionadas e informadas acerca da utilização do aparelho e possíveis acidentes. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser feitas por crianças sem a devida supervisão.

Usar apenas no interior. Mantenha o aparelho protegido da chuva, humidade, salpicos e quaisquer líquidos.

3. Normas gerais

Consulte a Garantia de serviço e qualidade Velleman® na parte final deste manual do utilizador.

• O sistema proporciona uma protecção considerável da sua casa ou propriedade desde que usado correctamente. No entanto, não garante total protecção contra assalto ou roubo. Assim, a VELLEMAN nv não será responsável por quaisquer perdas ou danos que possam ocorrer durante a utilização deste produto.
• Não exponha o equipamento ao pó nem a temperaturas extremas.
• Proteja o aparelho de quedas e má utilização. Evite usar força excessiva ao utilizar o aparelho.
• Não aponte a câmara para o sol ou para objetos demasiado brilhantes.
• Familiarize-se com o funcionamento do aparelho antes de o utilizar.
• Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.
• Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorreta anula a garantia completamente.
• Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.
• No interior no aparelho não existem peças cuja manutenção seja feita pelo utilizador, excepto as pilhas. Contacte um agente autorizado para assistência e/ou peças de substituição.
• Não use este produto para violar as leis de privacidade ou desempenhar atividades ilegais. Respeite a legislação local relativamente à instalação de sistemas de alarme. Se necessário, consulte as autoridades locais.

4. Descrição

Veja as imagens na página 2 deste manual.

1	on-off
2	capacidade

3	melodias do alarme
4	entrada 5 VDC

5. Pilha

ADVERTÊNCIA

Nunca perfure as baterias nem as deite no fogo, pois podem explodir. Não tente recarregar baterias não recarregáveis (alcalinas). Descarte as baterias de acordo com as regulamentações locais. Mantenha as pilhas fora do alcance das crianças.

ADVERTÊNCIA

Se não pretende utilizar o aparelho durante um longo período de tempo retire as pilhas. As pilhas gastas devem ser retiradas de imediato.

Sensor

1. Abra o compartimento das pilhas e introduza três pilhas AAA respeitando sempre a polaridade.
2. Fechar o compartimento das pilhas.

Receptor

1. Abra o compartimento das pilhas e introduza três pilhas C respeitando sempre a polaridade.
2. Fechar o compartimento das pilhas.

Nota

O receptor também pode ser alimentado através de uma fonte de alimentação de 5 VDC 200mA

6. Instalação

1. Escolha o local de instalação tendo em conta o seguinte:

o Certifique-se de que não passam cabos elétricos no interior das paredes antes de fazer a furação.
- O sensor PIR deteta calor. Evite apontar o sensor na direção do sol, luzes e aparelhos que emitam calor tais como radiadores ou aquecedores.
o Monte o sensor a uma altura mínima de 1 m acima do chão. Se instalado sob beirais de garagem, certifique-se de que o sensor não está coberto por calhas e afins.

HAM220

• Caso a instalação seja feita a uma altura de 2 m ou mais, o sensor deve ficar a apontar para baixo e para a área a ser monitorizada.

• Certifique-se de que a instalação é feita num local plano, sem pó, protegido da chuva e outros elementos atmosféricos e não sujeito a vibrações.

• Use os furos de instalação do próprio aparelho para determinar a distância da furação da montagem. Faça os furos e instale o sensor e o receptor usando os acessórios de montagem incluídos. Lembre-se de instalar o receptor numa distância até 120 m do sensor.

7. Utilização

1. Ligue o receptor. Deixe aquecer durante cerca de 30 segundos. O receptor emitirá dois apitos curtos para indicar que a unidade está a funcionar.

2. Teste o sensor deslocando-se pela área abrangida. Reposicione ou reinstale o sensor ou o receptor se o alarme não disparar.

3. Por fim, selecione o volume e melodia desejados.

8. Limpeza e manutenção

De vez em quando limpe o aparelho com um pano húmido para que fique como novo. Não use químicos, solventes ou detergentes abrasivos.

9. Especificações

módulo de sensor detetor de movimento (PIR) por infravermelhos passivo transmissor ....433 MHz .....alcance ≤ 10 m em espaço aberto deteção do sensor ....ângulo de 110° .....@ 8 m, altura de instalação de 1.2 m indicador LED para pilha fraca alimentação ....3 x AAA LR03 (não incl.)

HAM220

módulo receptor

amplitude .... ≤ 120 m em espaço aberto

alimentação .... 3 x C LR14 (não incl.)

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

Declaração de conformidade RED

O(a) abaixo assinado(a) Velleman NV declara que o presente tipo de equipamento de rádio [HAM220] está em conformidade com a Diretiva 2014/53/EU.

O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: www.velleman.eu.

© DIREITOS DE AUTOR

A Velleman NV detém os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados. É

estritamente proibido reproduzir, traduzir, copiar, editar e gravar este manual do utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.

EN

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países. Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

- qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;

- no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

- estão por consequência excluídos:

- todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a

oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;

- consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);

- todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;

- danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;

- todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho ( o período de garantia será reduzido a 6 meses para uma utilização profissional);

- todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização;

- todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.

- todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®;

- despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.

- qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

- dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;

- uma reparação efectuada fora da garantia, será cobrado despesas de transporte;

- qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
