HAM220 - Detector de movimiento Perel - Manual de uso y guía de instrucciones gratis

Tipo de producto	Detector de movimientos inalámbrico
Marca	Perel
Modelo	HAM220
Sensor	Sensor PIR
Frecuencia del emisor	433 MHz
Alcance del sensor	≤ 10 m (sin obstáculos)
Ángulo de detección	110°
Alcance del receptor	≤ 120 m (sin obstáculos)
Alimentación del sensor	3 pilas AAA LR03 (no incluidas)
Alimentación del receptor	3 pilas C LR14 (no incluidas) o adaptador 5 VCC 200 mA
Altura de montaje mínima	1 m
Indicador de batería baja	Sí
Uso	Solo interior
Funciones principales	Encender/apagar, ajuste de volumen, selección de melodías
Limpieza y mantenimiento	Limpiar con un paño húmedo; no usar productos químicos agresivos
Seguridad	Proteger de la lluvia, la humedad y las salpicaduras de agua; no abrir el dispositivo
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario excepto las pilas
Información general	Conforme a la directiva RED 2014/53/UE; garantía 24 meses

Preguntas frecuentes - HAM220 Perel

¿Cómo instalar el detector de movimientos Perel HAM220?

Monte el sensor a una altura mínima de 1 m del suelo. Evite dirigir el sensor hacia fuentes de calor (sol, radiadores). Fije el sensor y el receptor con los tornillos y tacos proporcionados. El receptor debe estar a menos de 120 m del sensor.

¿Cómo probar el funcionamiento del detector?

Encienda el receptor. Espere aproximadamente 30 segundos para el precalentamiento. El receptor emite dos pitidos cortos. Pase por la zona de vigilancia; la alarma debe sonar. De lo contrario, ajuste la posición del sensor.

¿Qué tipos de pilas usar y cómo reemplazarlas?

El sensor usa 3 pilas AAA LR03 (no incluidas). El receptor usa 3 pilas C LR14 (no incluidas) o un adaptador 5 VCC. Abra el compartimento de pilas, inserte las pilas respetando la polaridad y luego cierre.

El detector no detecta movimientos, ¿qué hacer?

Verifique que las pilas estén insertadas correctamente y suficientemente cargadas. Asegúrese de que el sensor no esté obstruido ni dirigido hacia una fuente de calor. Monte el sensor al menos a 1 m del suelo y ajuste su orientación.

¿Cuál es el alcance máximo del sensor y del receptor?

El alcance del sensor es de 10 m (sin obstáculos). El alcance del receptor es de 120 m (sin obstáculos). Las paredes y obstáculos reducen el alcance.

¿Cómo limpiar el detector de movimientos?

Limpie el dispositivo con un paño húmedo. Nunca use disolventes, detergentes fuertes o productos químicos agresivos.

¿Puedo usar el detector en exteriores?

No, el dispositivo está diseñado para uso en interiores únicamente. Debe protegerse de la lluvia, la humedad y las salpicaduras de agua.

¿Qué hacer en caso de falsas alarmas frecuentes?

Asegúrese de que el sensor no esté dirigido hacia una fuente de calor (radiador, aire acondicionado) o mascotas. Reduzca la sensibilidad ajustando la posición. Monte el sensor más alto (≥2 m) inclinándolo hacia abajo.

¿Cómo reciclar el dispositivo al final de su vida útil?

No deseche el dispositivo con los residuos domésticos. Conforme a la directiva RAEE, llévelo a un punto de recogida o a su distribuidor para un reciclaje adecuado. Las pilas deben retirarse y reciclarse por separado.

¿El dispositivo tiene garantía?

Sí, el producto tiene una garantía de 24 meses contra defectos de fabricación. La garantía no cubre daños por uso incorrecto, desgaste normal (pilas) o modificaciones no autorizadas.

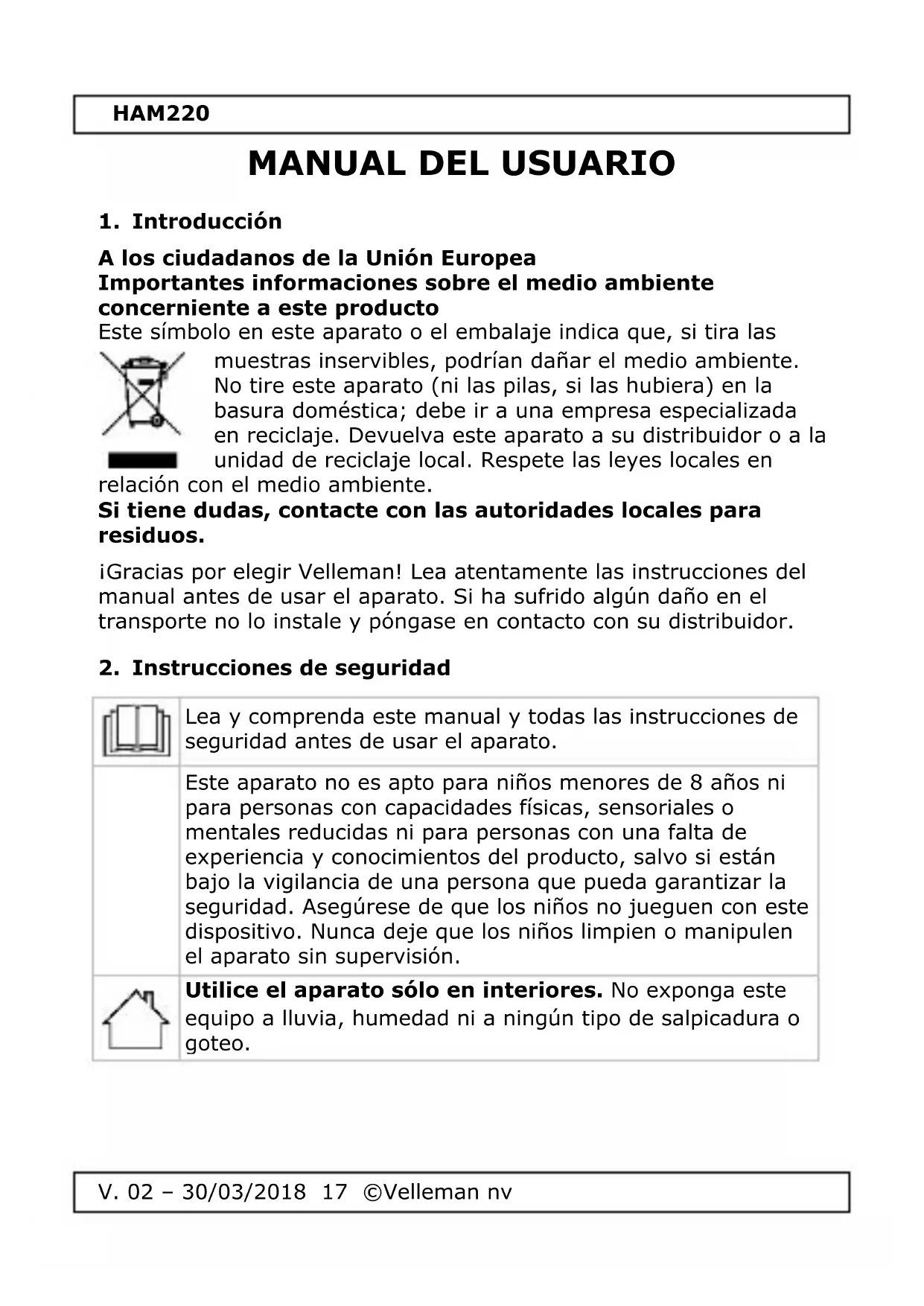

MANUAL DE USUARIO HAM220 Perel

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las

muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en

relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

iGracias por elegir Velleman! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

Lea y comprenda este manual y todas las instrucciones de seguridad antes de usar el aparato.

Este aparato no es apto para niños menores de 8 años ni para personas con capacidades físicas, sensoriales o mentales reducidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad. Asegúrese de que los niños no jueguen con este dispositivo. Nunca deje que los niños limpien o manipulen el aparato sin supervisión.

Utilice el aparato sólo en interiores. No exponga este equipo a lluvia, humedad ni a ningún tipo de salpicadura o goteo.

3. Normas generales

Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

- Este sistema protege su casa y sus posesiones de manera muy eficaz si lo utiliza correctamente. Sin embargo, no garantiza una protección completa contra robos Por tanto, Velleman nv no será responsable de daños o pérdidas causados durante un robo.

- No exponga este equipo a polvo ni temperaturas extremas.

- Proteja el aparato contra choques y golpes. Evite usar excesiva fuerza durante el manejo.

- Nunca dirija la cámara al sol ni un objeto reflectante.

- Familiarícese con el funcionamiento del aparato antes de utilizarlo.

- Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.

- Utilice sólo el aparato para las aplicaciones descritas en este manual Su uso incorrecto anula la garantía completamente.

- Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.

- El usuario no habrá de efectuar el mantenimiento de ninguna pieza salvo las pilas. Contacte con su distribuidor si necesita piezas de recambio.

- Instale y utilice la cámara al respetar la legislación et la vida privada de terceros. Respete las leyes locales al instalar este sistema. Si fuera necesario, contacte con las autoridades locales.

4. Descripción

Véase las figuras en la página 2 de este manual del usuario.

1	encendido-apagado
2	volumen

3	melodías
4	entrada de 5 Vdc

5. La pila

ADVERTENCIA

Nunca perfore las pilas y no las eche al fuego (peligro de explosión). Nunca recargue pilas no recargables (alcalinas). Respete las leyes locales en relación con el medio ambiente al tirar las pilas. Mantenga las pilas lejos del alcance de niños.

ADVERTENCIA

Saque las pilas si ya no va a utilizar el aparato o si no lo va a utilizar durante un largo período de tiempo. Si las pilas están agotadas debe sacarlas inmediatamente.

Sensor

1. Abra el compartimiento de pilas e introduzca tres pilas AAA. Respete la polaridad.
2. Vuelva a cerrar el compartimiento de pilas.

Receptor

1. Abra el compartimiento de pilas e introduzca tres pilas C. Respete la polaridad.
2. Vuelva a cerrar el compartimiento de pilas.

Observación

El receptor funcionará también con un adaptador de red de 5 VDC, 200 mA.

6. Instalación

1. Seleccione el lugar de montaje. Tenga en cuenta lo siguiente:
   ○ Asegúrese de que no haya cables escondidos antes de taladrar agujeros.
2. El sensor PIR detecta calor. No apunte el sensor hacia el sol, focos u otros aparatos que produzcan calor (p.ej. radiador, calefactor).

HAM220

○ Instale el sensor en una altura de mín. 1 m encima del suelo. Asegúrese de que el canalón no pueda bloquear el sensor si lo instale por debajo.
- Si instala el sensor a una altura de 2 m o superior, apúntelo hacia abajo y hacia la zona que desea vigilar.
o Instale el sensor en un lugar plano donde no esté expuesto a polvo, vibraciones o humedad.

1. Utilice los agujeros de los aparatos para determinar la distancia correcta. Taladre los agujeros e instale el sensor y el receptor con los accesorios de montaje incluidos. Instale el receptor en un alcance de 120 m del sensor.

2. Funcionamiento

3. Active el receptor. Tardará unos 30 segundos en encenderse. El receptor emitirá dos señales acústicas cortas para indicar que está listo para su uso.

4. Pruebe el sensor andando por la zona vigilada. Seleccione otro lugar de montaje o vuelva a instalar el sensor o el receptor si la alarma no suena.

5. Finalmente, seleccione el volumen y la melodía deseados.

6. Limpieza y mantenimiento

Limpie el aparato de vez en cuando con un paño húmedo. No utilice químicos abrasivos, detergentes fuertes ni disolventes de limpieza para limpiar el aparato.

1. Especificaciones

sensor detector PIR de movimiento transmisor ....433 MHz ..... rango: máx. 10 m (sin obstáculos) detección ..... ángulo de detección: 110° ..... @ 8 m, montado en una altura de 1.2 m LED indicador de batería baja alimentación ..... 3 x AAA (LR03), no incl.)

HAM220

receptor

alcance......≤ 120 m (sin obstáculos

alimentación .... 3 x C LR14 (no incl.)

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

Declaración de conformidad RED

Por la presente, Velleman NV declara que el tipo de equipo radioeléctrico [HAM220] es conforme con la Directiva 2014/53/EU.

El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.velleman.eu.

© DERECHOS DE AUTOR

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.

BEDIENUNGSANLEITUNG

1. Einführung

Garantía de servicio y calidad Velleman®

Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

• Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;
• Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de

recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.

Por consiguiente, están excluidos entre otras cosas:

• todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;
• partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada);
• defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;
• defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;
• daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);
• daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;
• daños causados por una protección insuficiente al transportar el aparato.
• daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;
• se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.
• Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;
• Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un

defecto en el artículo los gastos podrían correr a cargo del cliente;

• Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.
• Cualquier gesto comercial no disminuye estos derechos.

La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
