Tipo de produto	Forno elétrico embutível
Marca	Electrolux
Modelo	COHHH00BX
Classe energética	A
Volume	58 L
Altura	589 mm (frente) / 570 mm (traseira)
Largura	594 mm (frente) / 558 mm (traseira)
Profundidade	561 mm (aparelho) / 540 mm (embutimento)
Peso	27.3 kg
Alimentação	230 V / 50 Hz
Consumo de energia (convencional)	0,89 kWh/ciclo
Consumo de energia (calor rotativo)	0,75 kWh/ciclo
Número de cavidades	1
Funções de cozimento	Calor rotativo, Grelhador, Aquecimento Superior/Inferior, Cozimento de base, Calor rotativo húmido
Acessórios incluídos	Grelha metálica, Tabuleiro para assar
Iluminação	Lâmpada substituível (resiste a 300°C)
Segurança	Termóstato de segurança, ventilador de arrefecimento
Limpeza	Limpeza manual, desmontagem da porta e dos vidros
Reparabilidade	Peças sobressalentes disponíveis através do serviço pós-venda autorizado
Instalação	Embutimento, dimensões mínimas do móvel: 560x20 mm (abertura de ventilação)
Comprimento do cabo de alimentação	1100 mm

Perguntas frequentes - COHHH00BX ELECTROLUX

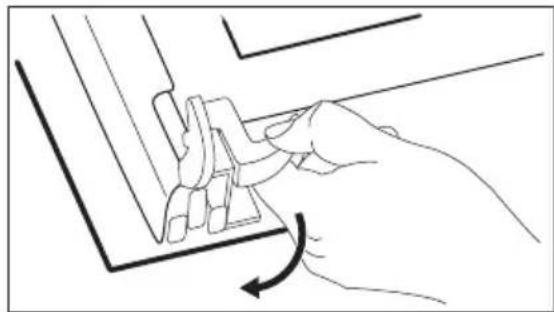

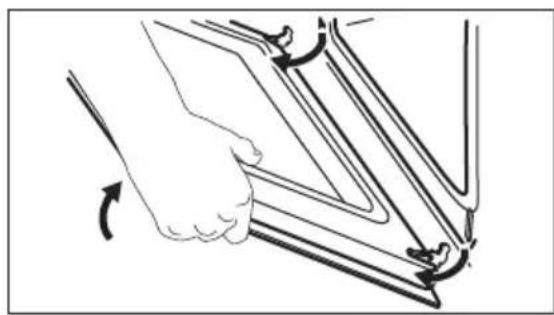

Como limpar a porta do forno?

Pode desmontar a porta e retirar os painéis de vidro internos para limpá-los com água e sabão. Não coloque os vidros na máquina de lavar louça. Siga os passos descritos no manual para destravar as dobradiças e remover o vidro.

O que fazer se o forno não aquecer?

Verifique primeiro se o fusível não disparou. Se o problema persistir, contacte o serviço pós-venda autorizado.

Como definir a hora de fim de cozimento?

Gire o botão do temporizador para a posição máxima, depois defina a hora de paragem desejada. O forno irá parar automaticamente à hora definida.

Quais acessórios são fornecidos com o forno?

O forno é fornecido com uma grelha metálica e um tabuleiro para assar.

Como substituir a lâmpada de iluminação?

Desligue e desconecte o forno, aguarde que arrefeça. Remova o difusor de vidro, substitua a lâmpada por uma lâmpada adequada que resista a 300°C, e coloque o difusor de volta.

O forno produz fumo durante o primeiro uso, é normal?

Sim, é normal que saia um cheiro ou fumo durante o pré-aquecimento inicial. Certifique-se de que o ambiente está bem ventilado.

Que tipos de pratos usar para poupar energia?

Utilize preferencialmente pratos de metal escuros e não refletivos, eles absorvem melhor o calor e permitem poupança de energia.

Como limpar a cavidade do forno?

Limpe a cavidade após cada utilização com um pano macio e húmido e um detergente suave. Não use produtos abrasivos nem limpador a vapor.

Posso usar o forno sem os painéis de vidro da porta?

Não, nunca use o forno sem os painéis de vidro no lugar. Eles garantem o isolamento e a segurança.

Qual é o significado do modo Calor rotativo húmido?

Este modo foi concebido para poupar energia durante a cozedura. A temperatura interna pode diferir da temperatura selecionada. Permite uma cozedura mais eficiente.

MANUAL DE UTILIZADOR COHHH00BX ELECTROLUX

PT Manual de instruções | Forno 91

Problema Comproveu que...

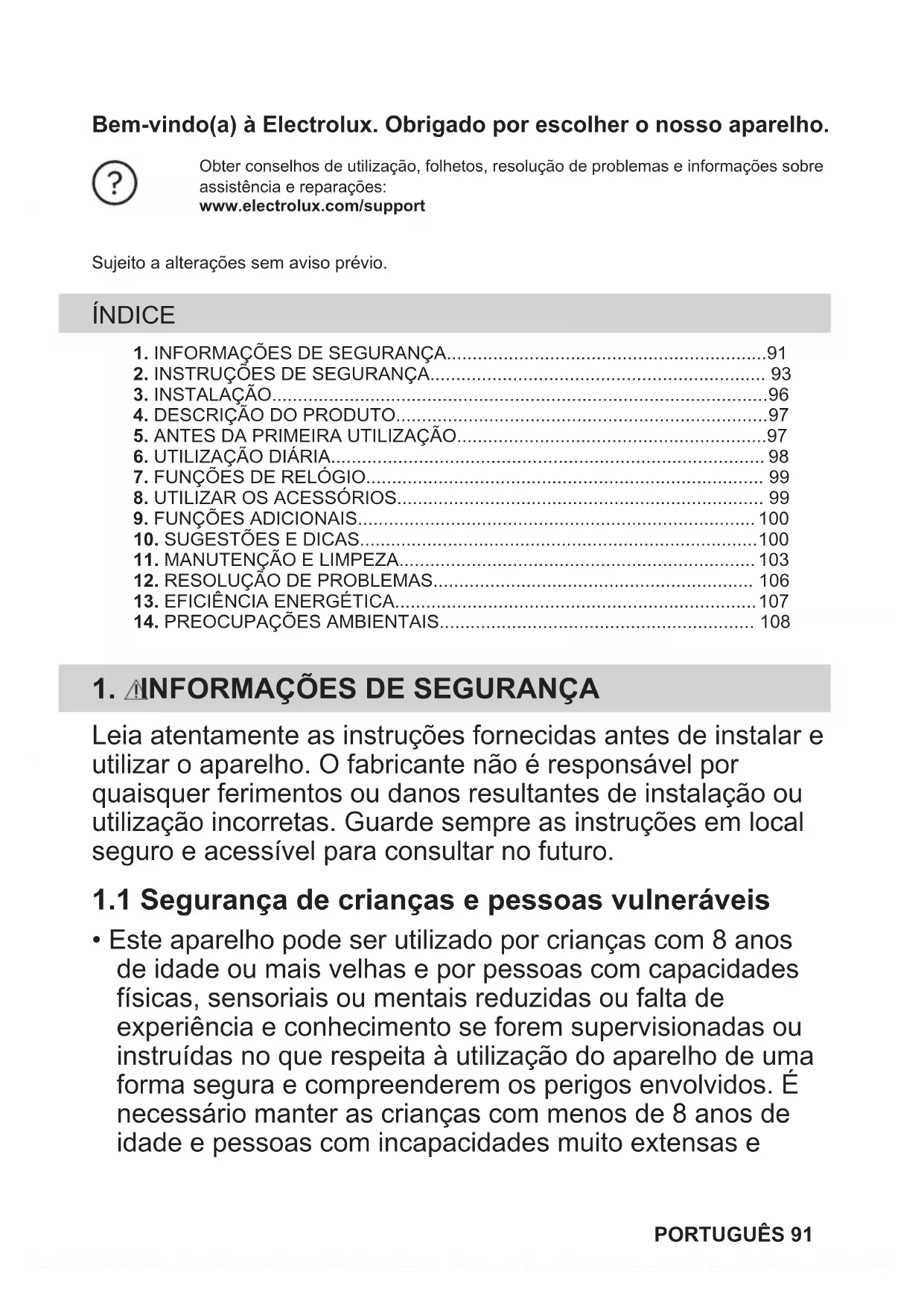

Bem-vindo(a) à Electrolux. Obligado por escolher o/DDs aparelho.

Obter conselhos deutilizacao, folhetos, resolucao de problemas e informacoes sobre assistencia e reparacoes: www.electrolux.com/support

Sujeito a alteracoes sem aviso precedo.

INDICE

1. INFORMAÇOES DE SEGURANÇA 91
2. INSTRUÇOES DE SEGURANÇA 93
3. INSTALLAÇAO 96
   4.DESCRIPTIONO DO PRODUCTO 97
   5.ANTES DA PRIMEIRA UTILIZACAO 97
4. UTILIZACAO DIARIA 98
5. FUNÇOÉS DE RELÓGIO 99
6. UTILizar OS ACESSORIOS 99
7. FUNÇÖES ADICIONAIS 100
   10.SUGESTOESEDICAS. 100
   11.MANUTENCAO E LIMPEZA. 103
8. RESOLUÇÃO DE PROBLEMAS 106
9. EFICIÊNCIA ENERGÉTICA 107
10. PREOCUPACOES AMBIENTAIS 108

1. INFORMAÇÉS DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizes o aparecido. O fabricante não é responsavel por quando quer ferimentos ou danos resultantes de instalação ou Utilização incorretas. Guarde sempre as instruções em local seguro e acessível para consulutar no futuro.

1.1 Segura de crianças e pessoas vulneráveis

• Este aparelho pode ser utilizado por crianças com 8 anos de idade ou mais velhas e por pessoas com capacidades fibras, sensoriais ou mentalais reduzidas ou falta de experiência e conheçimento se forem supervisionadas ou instruções no que respeita à'utilisation do aparelho de uma forma segura e comprehenderem os perigos envolvidos. É necessário manter as crianças com menos de 8 anos de idade e pessoas com incapacidades muito extensas e

complexas afastadas do aparelho, a menos que sejam constamente vigiadas.

• As crianças devem ser vigiadas para garantir que não brincam com o aparecido.
• Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriadna.
• AVISO: Oorno e as partes acessíveis ficam quentes durante a utilização. Mantenha as crianças e os animais domesticos afastados do aparecido quando estiver a ser realizado e durante o arrefecimento.
• Se o aparecido tiver um dispositalo de segurarca para crianças, recomendamos que o ative.
• A limpeza e a manutençãobineira do aparelho não devem ser efetuadas por crianças sem supervisão.

1.2 Segurarçageral

• Este aparecido destiná-se apenas a ser utilizado para cozinho.
• Este aparecido foi acontecido unicamente para'utilisation dométrica num ambiente interior.
• Este aparecido pode ser utilisé em escritórios, quartos de hospedes de hotelis, quartos de hospedes de pousadas,isas de hospedes de turismo rural e outros alojamentos semelhantes onde tal Utilização não exceeda os níveis deutilização domestica (médios).
• Apenas uma pessoa qualificada pode instalar este aparecido e substituir o cabo.
• Não use o aparecido antes de instalá-lo na estrutura embutida.
• Desligue o aparecido da fonte de alimentação antes de realizar qualquer manutenção.

• Se o cabo de alimentação eletrica estiver danificado, este deve ser substituído pelo fabricante, por um Centro de Assistência Tecnica Autorizado ou por uma pessoai igualmente qualificada, para fazer perigos eletricos.

• AVISO: Certifique-se de que o aparelho está desligado antes de substituir a lâmpada, para fazer a possibídia deCHOQUE elétrico.

• AVISO: Oorno e as partes acessíveis ficam quentes durante a utilização. Deve ter cuidado para fazer tocar nas resistências ou na superficie da cavidade do aparelho.
• Utilize sempre luvas deorno para retirar ou,inserir acessórios ou recipientes de ir aoorno.
• Não utilize um aparecido de limpeza a vapor para limpar o aparecido.
• Não utilize agentes de limpeza abrasivos ou raspadores metalicos afiados para limpar a porta de vidro, porque pode riscar a superficie e quebrar o vidro.

2. INSTRUÇÉS DE SEGURANÇA

2.1 Instalação

AVISO!

A instalacao deste aparelho tem de ser efetuada por uma pessoa qualificada.

• Retire a embalagem toda.
• Não instale nem utilize o aparecido se estiver danificado.
• Siga as instruções de instalização fornecidas com o aparecido.
• Tenha sempre cuidado quando deslocar o aparecido porque ele é pesado. Utilize sempre luvas de proteção e calculado fechado.
• Não puxe o aparelho pela pega.
• Instale o aparelho num local seguro e adequado que cumpra com os requisitos da instalacao.
• Respeite as distancias minimas relativamente a outros aparehos e unidas.
• Antes de montar o aparelho, verifique se a porta do aparelho abre sem limitacoes.
• O aparecido está equipado com um sistema de arrefecimento eletrico. É necessário usar a alimentação eletrica.

Altura minima do armário (altura minima do armário debaixo do balço)	580 (600) mm
Largura do armário 560 mm
Profundidade do armário 550 (550) mm
Altura da parte da fronte do aparelho	589 mm
Altura da parte de trás do aparelho	570 mm
Largura da parte da fronte do aparelho	594 mm
Largura da parte de trás do aparelho	558 mm
Profundidade do aparelho 561 mm
Profundidade de encastre do aparelho	540 mm
Profundidade com a porta aberta	1007 mm
Dimensão minima da aba- tura de ventilação. Abertura localizada na parte inferior traseira	560x20 mm
Comprimento do cabo de alimentação eletrica. O cabo sai pelo canto traseiro direito	1100 mm

2.2 Ligação eletrica

AVISO!

Risco de incendio eCHOque eltrico.

• Todas as ligações electrolyicas devem ser efectuadas por um electricista qualificado.
• O aparelho tem de ficar ligado à terra.
• Certifique-se de que os parâmetros indicados na placá de CHARACTERisticas são compatíveis com as characterísticas da alimentação electrica.
  Utilize sempre una tomada devidamente instalada e a prova de choques electricos.
• Não utilize adaptations de tomas da duplas ou triplas, nem cabos de extensão.
• Certifique-se de que não danifica a ficha e o cabo de alimentação eletrica. Se for necessário substituir o cabo de alimentação, esta operação deve ser efectuada pelo meuço Centro de Assistência Tecnica.
• Não permitta que algoçum cabo eletrico toque na porta do aparelho ou no nicho abaixo do aparelho, especialmente quando a porta estiver quente.
• As proteções contra Choques eletricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retiradas sem ferramentas.
• Ligue a ficha à tomada eletrica apenas no final da instalacao. Certifique-se de que a ficha fica accesivel après a instalacao.
  Se a tomada eletrica estiver solta, nao lique a ficha.
• Não puxe o cabo de alimentação para deslagar o aparecido. Puxe sempre a ficha.
  disjuntores de protecao, fusiveis (os fusiveis de rosca devem ser retirados do suporte), diferenciais e contactores.
• A instalacao eletrica deve possuir um disposicao de isolamento que lhe permit a desligar o aparelho da corrente eletrica em todos os pôlos. O disposicao de isolamento deve ter uma abertura de contacto com uma largura minima de 3 mm.
• Este aparecido é fornecido com ficha e cabo de alimentação.

Tipos de cabos aplicáveis para instalação ou substituição para a Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Para informações sobre a sequção do cabo, consulta a potência total na placá decharacteristicas. Não pode consulutar a tabela:

Potência total (W) Secção do cabo (mm²)

maximo 1380 3x0.75

máximo 2300 3x1

maximo 3680 3x1.5

O cabo de ligaçao à terra (cabo verde/ amarelo) tem de ser 2 cm mais comprido do que os cabos de fase castanho e neutro azul

2.3 Utilização

AVISO!

Risco de ferimentos, queimaduras,choque elétrico ou explosão.

• Não altere as espécificações deste aparelho.
• Certifique-se de que as aberturas de ventilacao não ficam obstruidas.
• Não deixe o aparecido sem vigilência durante o翃amento.
  Desative o aparelho après cadautilização.
• Tenha cuidado quandoAbrir a porta do aparelho com o aparelho em funciona.Pode sair ar quente.
• Não utilize o aparecido com asmandos molhadas ou quando ele estiver em contacto com agua.
• Não aplicou pressão sobre a porta aberta.
• Não utilize o aparelho como superficie de trabalho ou armazenamento.
• Abra a porta do aparecido com cuidado. Autilização de ingredientes com alcool pode provocar uma mistura de alcool e ar.
• Evite que faíscas ou chamas entrem em contacto com o aparecido quando Abrir a porta.
• Não coloque produits inflamáveis, nençosObjectos molhados com produits

inflamáveis, no interior, perto ou em cima do aparelho.

AVISO!

Risco de danos no aparelho.

• Para fazer danos ou descoloração no esmalte:

• não coloque recipientes de ir aoorno ou outros objetivos diretamente sobre o财运 do aparelho.

• não coloque folha de alúnio diretamente sobre o fundo da cavidade do aparecido.
• não coloque agua diretamente no aparecido quente.
• não mantenha pratos e alimentos humidos no aparecido antes acabar de cozinhar.

• tenha cuidado quando remover ou montar os acessórios.

• A eventual descoloração do esmalte ou do aço inoxidável não afeta o desempenho do aparecido.

• Cozinhe sempre com a porta do aparelho fechada.
• Se o aparelho ficar instalado aftas de uma porta de armário, nunca feche a porta com o aparelho em funct ionamento. Se a porta ficar fechada, poderá ocorrer acumulacao de calor e humidade que pode danificar o aparelho, os moveris ou o piso. Não feche a porta do armário quando o aparelho não tiver arrefecido completeness antesutilização.

2.4 Manutenção e limpeza

AVISO!

Risco de ferimentos, incendio ou danos no aparelho.

• Antes de qualquer ação de manutenção, desative o aparecido e deslgue a ficha da tomada eletrica.
• Certifique-se de que o aparecido está frio.
  Existe o risco de quebra dos paineis de vidro.

• Substitua imeditamente os painéis de vidro se estiverem danificados. Contacte um Centro de Assistência Técnica Autorizado.

• Tenha cuidado quando remover a porta do aparelho. A porta é pesada!

• Limpe o aparelho com regularidade para evaporar que o material da superficie se deteriorre.
• Limpe o aparelho com um pano macio e humido. Utilize apenas detergentes neutros. Não utilizeiros abrasivos, esfregões abrasivos, solventes ou objetos metalicos.
• Se utilizes um spray paraorno, siga as instruções de segurarça da embalagem.

2.5 Illuminação interna

AVISO!

Risco deCHOQUEeltrico.

• Relativamente à(s) lampa(s) no interior deeste produits e as lampadas sobressalentes vendidas separamente: Estas lampadas destinam-se a suportar condições fisicas extremas em eletrodomesticos, tais como temperatura, vibracao, humidade, ou destinam-se a sinalizar informacao relativamente ao estado operacional do aparelho. Não se destinam a ser realizadas em outras aplicacoes e não se adequaram a illuminação de espacos domesticos.
• Este produit contém uma fonte de luz da classe de eficiência energetica G.
• Utilize aparas lampadas com as mesmas espécificações.

2.6 Assistência técnica

• Para reparar o aparelho, contacte o Centro de Assistencia Tecnica Autorizada.
• Utilize開放as peças sobressalentes originals.

2.7 Eliminação

AVISO!

Risco de ferimentos ou asfixia.

• Contacte a sua autoridade municipal para saber como descartar o aparecido corretamente.

• Desligue o aparelho da alimentacao electrica.

• Corte o cabo de alimentação eletrica do aparecido e elimine-o.

3. INSTALLação

AVISO!

Consulte os capítulos relativos à segurarça.

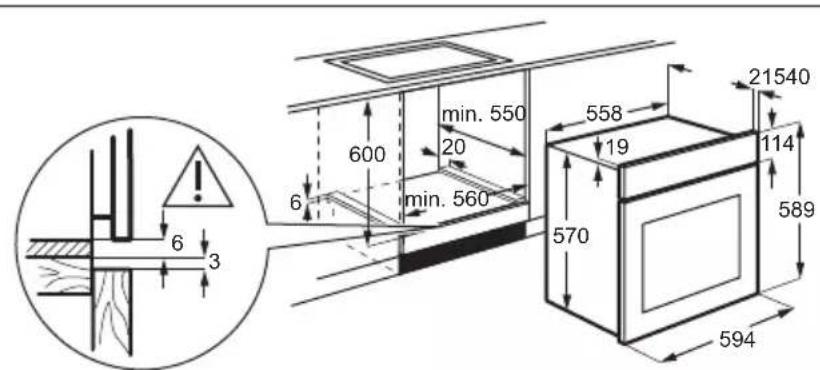

3.1 Encastre

(^*mm)

(^*mm)

3.2 Fixação doorno no armário

4. DESCRIÇÃO DO PRODUCTO

4.1 Resumo geral

4.2 Acessórios

• Prateleira em grelha Para tachos, formas de bolos, assados.
• Tabuleiro para grelhar/assar

1 Paine de commandos
2 Luz/simbolo de potência
3 Botão para ostips de aquecimento
4 Botao do temporizador
5 Botão de controlo (para a temperatura)
6 Simbolo/indicador de temperatura
7 Saidas de ar para a ventoinha de correftecimiento
8 Elemento de aquecimiento
9 Lampada
10 Ventilador
11 Relevo da cavidade
12 Nivel das prateleiras

Para cozer e assar ou como tabuleiro para recolher gordura.

5. ANTES DA PRIMEIRA UTILIZACAO

AVISO!

Consulte os capítulos relativos à segurarça.

5.1 Antes da primeira'utilisation

Oorno pode emitir algoo odor e fumo durante o pre-aquecimento. Certifique-se de que o espo 己 ventilado.

Passo 1

Passo 2

Limpeza doorno Pre-aquecer o forno vazio

1. Remova todos os acessórios doorno.

2. Limpe o forno e os acessosios apenas com um pa- no de microfiba, agua morna e um detergente suave.

3. Regule a temperatura Tmaxa para a funcao: Tempo: 1 h.

4. Regule a temperatura Tmaxa para a funcao: Tempo: 15 min.

Desligue o forn o aguarde até estar frio. Coloque os acessórios noorno.

6. UTILIZACAO DIÁRIA

AVISO!

Consulte os capítulos relativos à segurarça.

Passo 1 Rode o botão para as funções de aquecimento para選擇ar uma função de aquecimento.

Passo 2 Rode o botão de controlo para selecionar a temperatura.

Passo 3 Quando a cozedura terminar, rode os botões para a posicao off (desligado) para desligar oorno.

Tipode Aplicao aquecimento

O aparelho está ligado.

Para assar ou assar e cozer alimentos em mais do que uma posicao de prateleira com a mesma temperatura de cozedura, sem transferencia de sabores.

Grelhador

Para grelhar alimentos finos e tostar pao.

Tipode aquecimento

Aplicacao

Para cozer e assar alimentos numa posicao de prateleira.

Aquecimento inferior

Para cozer bolos com bases estaladiças e conservar alimentos.

Ventilado com Resistência

Esta funcao fou concebida para poupar energia durante o cozinho. Quando utilizear esta funcao, a temperatura no interior do aparelho po de diferir a temperatura definida.A potencia do aquecimento pode ser reduzida Para mais informacoes consulte o capitulo "Utilização diária",notas sobre:Ventilado com Resistência.

6.3 Notas sobre: Ventilado com Resistência

Esta funcao foi utilizes para cumprir com os requisitos de classe eficiente energetica e design ecologicoEU 65/2014 (de acordo com as normas e EU 66/2014). Testes de acordo com: IEC/EN 60350-1.

A porta doorno deve estar fechada durante a cozedura para que a funcao nao sera interrompida e oorno funcione com a mais alta eficiencia energetica possivel.

Para instruções de cozedura, consulte o capítilo "Sugestões e dicas", Ventilado com Resistência. Para recomendações gerais sobre poupança de energia, consulte o

capítulo "Eficiência energetica", Poupança de energia.

7. FUNÇÉS DE RELÓGIO

7.1 Como definir: Fim de cozedura

Para definir a hora de desligar funções doorno.

Passo 1 SeLECTIONA RAÇÃO doorno e a temperatura.

Passo 2 Rodar o botão do temporizador às ao fim.

Passo 3 Rodar o botão do temporizador para definir a hora de deslagur O sinal soa no tempo definido e oorno deslga.

Passo 4 Rodar o botão das funções doorno e o botão da temperatura para a posicção de desligado (off).

i Para definir umaFUNCTIONA DE Aquecimento sem um tempo de cozedura definido, rode o botão do temporizador para a posicção inicial.

8. UTILIZAR OS ACESSORIES

AVISO! Consulte os capítulos relativos à segurarà.	8.1 Inserir acessórios
Prateleira em greha: Introduza a prateleira entre as barras-guia dos apoíos para prateleiras e certifique-se de que os pés de apoio ficam para baixo.
Tabuleiro para grelhar: Introduza o tabuleiro entre as barras-guia do apoío para prateleiras.

9. FUNÇÉS ADICIONAIS

9.1 Ventoinha de arrefecimento

Quando o aparelho está a functionar, a ventoinha de arrefecimento liga-se automaticamente para manter as superficies do aparelho frias. Se desligar o aparelho, a ventoinha de arrefecimento para.

Se o forn o forutilzado incorretamente ou tiver alguma anomalia, pode ocorro um

sobreaquecidoperigoso. Para evitar isso, o fornó possui um termostato de segurarque corta a alimentaçãoétrica. O fornovolta a ativar-se automaticamente quando atemperatura baixar.

10. SUGESTÖES E DICAS

Consulte os capítulos relativos à segurarça.

10.1 Recomendações para cozhar

O forn o possui quatro posiçoes de prateleira.

Conte as posições de prateleira a partir do fundo doorno.

O seuorno pode cozer ou assar de forma differente doorno que'utiliza anteriormente.

Cozer bolos

NãoAbrir a porta doorno antes de ter decorrido 3/4 do tempo de cozedura definido.

Seutilizardois tabuleirospara assar em simultaneo,manterum nivel vazio entre eles.

Cozinhoar carne e peixe

Utilizar um tabuleiro para grelhar para alimentos muito gordurosos para fazer que o

forno fique com manchas que poder ser permanentes.

Deixar a carne repousar duranteriba de 15
mnutos antes de a cortar, para que o sumo
nao escorra.

Para evaporar demasiado fumo no forno durante o assado, adcionar alguma agua no tabuleiro para grelhar. Para evaporar a condensacao do fumo, adcionar agua toda a vez que esta secar.

Tempos de cozedura

Os tempos de cozedura dependem do tipo de alimentto, da sua consistencia e volume.

Inicialmente, controle o desempenho quando cozinha. Quando utilizez este aparelho, encontrar as melhores definições (grau de aquecimento, tempo de cozedura, etc.) para os seu tachos, receitas e quantidades.

10.2 Ventilado com Resistência - acessórios recomendados

Utilize os tabuleiros e recipientes escyros e não refletores. Tem melhor absorção do calor do que a loça de cor clara e refletora.

Forma para pizza	Assadeira	Formas individu-ais	Forma com base para flan
Escuro, não refletor 28 cm de diâmetro	Escuro, não refletor 26 cm de diâmetro	Vitrocerâmina 8 cm de diâmetro, 5 cm de alta	Escuro, não refletor 28 cm de diâmetro

10.3 Ventilado com Resistência

Para obter osmelhos resultados, siga as sugestoes indicadas na tabela abaixo.

X	Y	(°C) (min.)	E	F
Pastéis doces, 12 unii-dades	tabuleiro para assar ou tabu-leiro para recolha de gorduras	180 2 35 - 40
Pastéis, 9 unidades tabuleiro para assar ou tabu-leiro para recolha de gorduras	180 2 35 - 40
Pizza, congelada, 0,35 kg	prateleira em grelha 220 2 35 - 40
Torta suiça tabuleiro para assar ou tabu-leiro para recolha de gorduras	170 2 30 - 40
Brownie tabuleiro para assar ou tabu-leiro para recolha de gorduras	180 2 30 - 40
Soufflé, 6 unidades formas preocupas de cerâmi-ca na prateleira em grelha	200 3 30 - 40
Base flan massa lev. forma de base de flan na pra-teleira em grelha	170 2 20 - 30
Bolo Victoria assadeira na prateleira em grelha	170 2 35 - 45
Peixe escalfado, 0,3 kg	tabuleiro para assar ou tabu-leiro para recolha de gorduras	180 3 35 - 45
Peixe inteiro, 0,2 kg tabuleiro para assar ou tabu-leiro para recolha de gorduras	180 3 35 - 45
Filete de peixe, 0,3 kg forma de piza na prateleira em grelha	180 3 35 - 45
Carne escalfada, 0,25 kg	tabuleiro para assar ou tabu-leiro para recolha de gorduras	200 3 40 - 50
Shashlik, 0,5 kg tabuleiro para assar ou tabu-leiro para recolha de gorduras	200 3 25 - 35

(°C) (min.)
Biscoitos, 16 unidas tabuleiro para assar ou tabu-leiro para recolha de gorduras	180 2 20 - 30
Macarons, 20 unida- des tabuleiro para assar ou tabu-leiro para recolha de gorduras	180 2 40 - 45
Queques, 12 unidas tabuleiro para assar ou tabu-leiro para recolha de gorduras	170 2 30 - 40
Pastelaria salgada, 16 unidas tabuleiro para assar ou tabu-leiro para recolha de gorduras	170 2 35 - 45
Biscoitos de massa fi- na, 20 unidas tabuleiro para assar ou tabu-leiro para recolha de gorduras	150 2 40 - 50
Tarteletes, 8 unidas tabuleiro para assar ou tabu-leiro para recolha de gorduras	170 2 20 - 30
Legumes, escalfados, tabuleiro para assar ou tabu-leiro para recolha de gorduras	180 3 35 - 40
Omeleta de legumes forma de piza na prateleira em grelha	200 3 30 - 45
Legumes mediterrãi- cos, 0,7 kg tabuleiro para assar ou tabu-leiro para recolha de gorduras	180 4 35 - 40

10.4 Informação para institutos de teste

Testes de acordo com a norma IEC 60350-1.

X			(℃) (min)	i
Bolos pe-quenos, 16 por tabuleiro	Aquecimiento convencional	Tabuleiro para assar	3 170 20 - 35 -
Bolos pe-quenos, 16 por tabuleiro	Cozedura ven-tilada	Tabuleiro para assar	3 160 20 - 35 -
Bolos pe-quenos, 16 por tabuleiro	Cozedura ven-tilada	Tabuleiro para assar	1 e 3 160 20 - 35 -
Tarte de ma-çã, 2 formas, Ø 20 cm	Aquecimiento convencional	Prateleira em grelha	1 170 70 - 90 -
Tarte de ma-çã, 2 formas, Ø 20 cm	Cozedura ven-tilada	Prateleira em grelha	2 160 70 - 90 -
X			(°C) (min)	i
Pão-de-í, forma de bo- lo de 026 cm	Aquecimento convencional	Prateleira em grelha	2 170 35 - 45 -
Pão-de-í, forma de bo- lo de 026 cm	Cozedura ven- tilada	Prateleira em grelha	2 160 35 - 45 -
Pão pouco- no	Aquecimento convencional	Tabuleiro para assar	3 150 20 - 35 Pré-aqueça oorno	durante 10 min.
Pão pouco- no	Cozedura ven- tilada	Tabuleiro para assar	3 150 20 - 35 Pré-aqueça oorno	durante 10 min.
Tosta Grelhador Prateleira		em grelha	3 Tmax. 1 - 5 Pré-aqueça oorno	durante 10 min.
Hambúrguer de vaca, 6 peças, 0,6 kg	Grelhador Prateleira	em grelha e tabuleiro de recolha de gorduras	3 Tmax. 20 - 30 Coloque a prateleira	em grelha no terceiro;nível e o tabuleiro de recolha de gorduras no segundo;nível doorno. Vire os aliment- tos a meio do tempo de cozedura.Pre-aqueça oorno durante 10 min.

11. MANUTENÇA O LIMPEZA

AVISO!

Consulte os capítulos relativos à segança.

Limpe a parte darente do aparelho apenas usingo um pano de microfibras com agua morna e um detergente suave. Limpe e verifique a junta da porta em torno da moldura da cavity.

Limpe manchas com um detergente suave.

Utilização diária

Limpe a cavidade après cada'utilização. A Accumulation de gordura ou outros resíduos pode provocar incéndios.

Pode ocorrre condensao de humidade no aparelho ou nos paineis de vidro da porta. Para diminuir a condensacao, deleixe o aparelho funcionar durante 10 minutos antes da cozedura. Nao guarde alimentos no aparelho durante mais de 20 minutos. Seque a cavidade apenas usingo um pano de microfibras antes cadautilização.

Acessórios

Limpe todos os acessórios antes cadautilização e deixe-os secar. Utilize um pano de microfibras comágua morna e um detergente suave. Não lave os acessórios naquina de lavar loça.

Não limpe acessórios antiaderentesutilizando detergentes abrasivos ou objetos afiados.

11.2 Como remover e instalar: Porta

A porta doorno tem bois paineis de vidro. Pode remove a porta do forno e o painei de vidro interno para os limpar. Leia todas as instruções sobre "Remoção e instalação da porta" antes de remover os paineis de vidro.

CUIDADO!

Não utilize o fornso sem os paineis de vidro.

Passo 1 Abra completeness a porta e segure em ambas as dobradiças.

Passo 2 Levante e puxe os trincos até ouvir um clique.

Passo 3 Fechar a porta doorno até à primeira posi-ção de abertura (a meio). Depois, levante e puxe a porta e retire-a dos encaixes.

Passo 4 Coloque a porta num pano macio numa superficie estavel e liberte o Sistema de bloqueio para remover o paine del vidro interno.

Passo 5 Rode os fixadores em 90^ e retire-os dos respectivos alojamentos

Passo 6 Comece por levantar o pailen de vidro com cuidado e deposito retire-o.

Passo 7 Limpe os paineos de vidro com agua e sabao. Seque os paineos de vidro com cuidado. Nao lave os acessos na maquina de lavar loica.

Passo 8 Após a limpeza, instale o painei de vidro e a porta doorno.

Se a porta estiver instalada corretamente, ouvirá um estalido quando fechar os trincos.

Quando instalado corretamente, o friso para porta emite um clique.

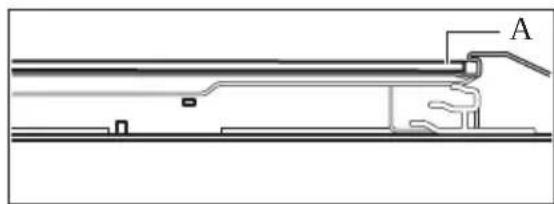

Certifique-se de que instala o paine del vidro interno corretamente nos respetivos alojamentos.

11.3 Como substituir: L'ampada

AVISO!

Risco deCHOque eltrico. A lampada pode estar quente.

Passo 1 Passo 2 Passo 3
Desligue oorno. Aguarde até que oorno esteja frio.	Desligue oorno da corrente eletrica.	Coloque um pano noundo da cavity.

Lampada posterior

Passo 1 Rode a proteção de vidro para a retiring.

Passo 2 Limpe a cobertura de vidro.

Passo 3 Substitua a lampada por una lampada adequada, resistente ao calor ate 300^

Passo 4 Instale a cobertura de vidro.

12. RESOLUÇÃO DE PROBLEMAS

AVISO!

Consulte os capítulos relativos à segurarça.

12.1 O que fazer se…

Em quaisquer casos não incluídos esta tabela,contacte um centro de assistência autorizzato.

Problema Verificar se...

Oorno não aquece. O fusível está fundido.
A junta da porta está da-nificada.	Não utilize oorno. Con-tacte um Centro de Assis-tência Técnica Autoriza-do.
Fim de cozedura - não está definido.	Definir: Fim de cozedura.Consulte “Funções do re-lysio”.
A lâmpada não funciona. A lâmpada está fundida.

12.2 Dados de assistência técnica

Se não consuerir encontrar uma soluçao para o problema, contacte o seu fornecedor ou um Centro de Assistencia Tecnica Autorizada.

Os dados necessários para o centro de assistência técnica encontrar-se na placá de identificacao do aparelho. A placá de caracteristicas está na moldura frontal da cavidade do aparelho. Não remove a placá de caracteristicas da cavidade do aparelho.

Recomendamos que escreva os dados\ aqu:

Modelo (MOD.)

Número do produit (PNC)

Número de série (S.N.)

13. EFICIÊNCIA ENERGÉTICA

13.1 Informação do produits e folheto de informação do produits de acordo com os Regulamentos de Ecodesign e Rotulagem de Energia da UE

Nome do fornecedor Electrolux
Identificacao do modelo	COHHH00BK 944068297
	COHHH00BX 944068296
	KOHHH00BK3 944068301
	KOHHH00BX3 944068300
Índice de Eficiência Energética 94.9
Classe de eficiência energia A
Consumo de energia com uma carga normal, modo convencional 0.89 kWh/ciclo
Consumo de energia com uma carga padrão, modo de ventilação forçada	0.75 kWh/ciclo
Número de cavidades 1
Fonte de calor Eletricidade
Volume 58 I
Tipo deorno Forno encastrado
Massa	COHHH00BK 26.5 kg
	COHHH00BX 27.3 kg
	KOHHH00BK3 26.5 kg
	KOHHH00BX3 26.5 kg

IEC/EN 60350-1 - Aparelhos de cozinha eletricos domesticos - Parte 1: Fogoes, fornos, fornos a vapor e greha-dores - Métodos para medir o desempeno.

13.2 Poupanca de energia

O aparelho possui funções que ajudam a poupar energia nos cozinhados de todos os dias.

Certifique-se de que a porta do aparelho está fechada quando o aparelho funciona. Não abra a porta do aparelho muitas vezes durante a confecção. Mantenha a junta da porta limpa e certifique-se de que está bem fixa na posicao correta.

Utilize recipientes de metal para melhorar a poupança de energia.

Sempre que possivel, não pre-aqueça o aparecido antes de cozinho.

Quando preparar variedos pratos de uma vez, reduza ao minimume os intervalos entre confecoes.

Cozinhoar com a ventoinha

Sempre que possivel, utilize as funções de cozedura que utilizes a ventoinha, para poupar energia.

Aquecimento residual

Quando a duração da cozedura for superior a 30 min, reduza a temperatura do aparelho para 3 a 10 min no minimo antes do fim da cozedura. O calor residual no interior do aparelho continua a cozinho.

Utilize o calor residual para aquecer outros pratos.

Manter os alimentos quentes

Para usar o calor residual para manter uma refeicao quente, seleciona a regulacao de temperatura mais baixa possivel.

Ventilado com Resistência

Funcao concebida para poupar energia durante a cozedura.

14. PREOCUPAÇÉS AMBIENTAIS

Recicle os materiais que aparecem o símbolo Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saudepublica atraves da reciclagem dos aparhos eletricos e electrónicos. Não elimine os

aparelhos que tenham o*simbolo juntamente com os resíduos dométricos. Coloque o produit num punto de recolha para reciclagem local ou contacte as suas autoridades municipais.

9. FUNCIONES ADICIONALES

12.2 Estados de serviços
