Produkttyp	Einbau-Elektrobackofen
Marke	Electrolux
Modell	COHHH00BX
Energieeffizienzklasse	A
Volumen	58 L
Höhe	589 mm (vorne) / 570 mm (hinten)
Breite	594 mm (vorne) / 558 mm (hinten)
Tiefe	561 mm (Gerät) / 540 mm (Einbau)
Gewicht	27.3 kg
Stromversorgung	230 V / 50 Hz
Energieverbrauch (konventionell)	0.89 kWh/cycle
Energieverbrauch (Umluft)	0.75 kWh/cycle
Anzahl Garraums	1
Garfunktionen	Umluft, Grill, Ober-/Unterhitze, Unterhitze, Feuchte Umluft
Mitgeliefertes Zubehör	Metallrost, Bratpfanne
Beleuchtung	Austauschbare Lampe (beständig bis 300°C)
Sicherheit	Sicherheitsthermostat, Kühlgebläse
Reinigung	Manuelle Reinigung, Demontage der Tür und der Gläser
Reparierbarkeit	Ersatzteile über autorisierten Kundendienst erhältlich
Installation	Einbau, Mindestmaße des Möbels: 560x20 mm (Lüftungsöffnung)
Länge des Netzkabels	1100 mm

Häufig gestellte Fragen - COHHH00BX ELECTROLUX

Wie reinige ich die Ofentür?

Sie können die Tür demontieren und die inneren Glasscheiben entfernen, um sie mit Seifenwasser zu reinigen. Legen Sie die Gläser nicht in die Spülmaschine. Befolgen Sie die in der Anleitung beschriebenen Schritte, um die Scharniere zu entriegeln und die Glasscheibe herauszunehmen.

Was tun, wenn der Ofen nicht heizt?

Überprüfen Sie zuerst, ob die Sicherung nicht ausgelöst hat. Wenn das Problem weiterhin besteht, wenden Sie sich an den autorisierten Kundendienst.

Wie stelle ich die Endzeit des Garvorgangs ein?

Drehen Sie den Drehknopf des Timers auf die maximale Position und stellen Sie dann die gewünschte Endzeit ein. Der Ofen schaltet sich automatisch zur eingestellten Zeit aus.

Welches Zubehör wird mit dem Ofen geliefert?

Der Ofen wird mit einem Metallrost und einer Bratpfanne geliefert.

Wie tausche ich die Beleuchtungslampe aus?

Schalten Sie den Ofen aus und ziehen Sie den Stecker, warten Sie, bis er abgekühlt ist. Entfernen Sie die Glasabdeckung, ersetzen Sie die Lampe durch eine geeignete Lampe, die bis 300°C beständig ist, und setzen Sie die Abdeckung wieder ein.

Der Ofen erzeugt beim ersten Gebrauch Rauch, ist das normal?

Ja, es ist normal, dass beim ersten Vorheizen ein Geruch oder Rauch entsteht. Sorgen Sie für ausreichende Belüftung des Raumes.

Welche Arten von Geschirr sollte ich verwenden, um Energie zu sparen?

Verwenden Sie vorzugsweise dunkle, nicht reflektierende Metallgeschirre, sie absorbieren die Wärme besser und ermöglichen Energieeinsparungen.

Wie reinige ich den Garraum?

Reinigen Sie den Garraum nach jedem Gebrauch mit einem weichen, feuchten Tuch und einem milden Reinigungsmittel. Verwenden Sie keine Scheuermittel oder Dampfreiniger.

Kann ich den Ofen ohne die Glasscheiben der Tür verwenden?

Nein, verwenden Sie den Ofen niemals ohne die Glasscheiben. Sie gewährleisten Isolierung und Sicherheit.

Was bedeutet der Modus Feuchte Umluft?

Dieser Modus wurde entwickelt, um beim Garen Energie zu sparen. Die Innentemperatur kann von der eingestellten Temperatur abweichen. Er ermöglicht ein effizienteres Garen.

BEDIENUNGSANLEITUNG COHHH00BX ELECTROLUX

DE Benutzerinformation | Backofen 54

10. CONSEILS ET ASTUCES

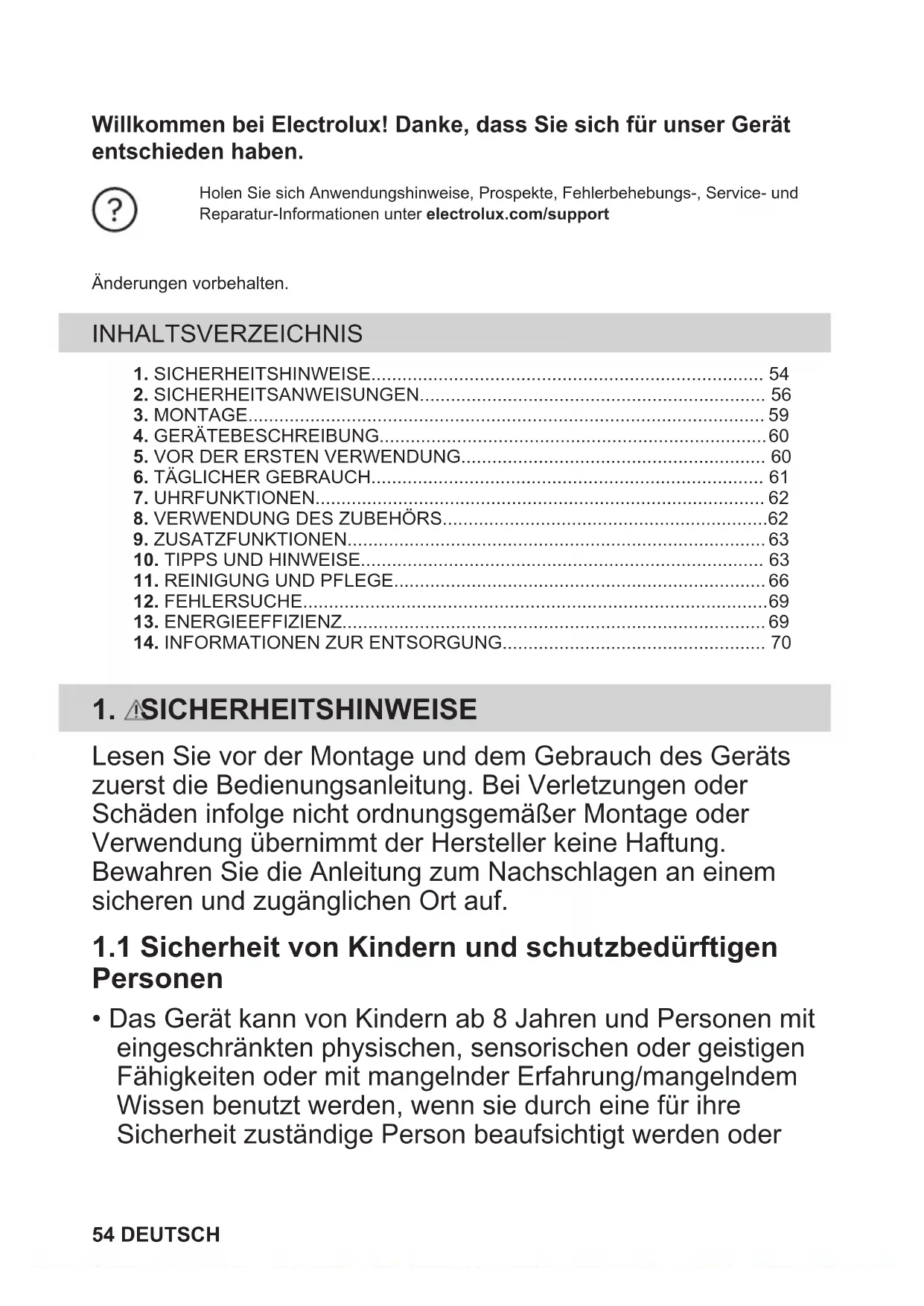

Willkommen bei Electrolux! Danke, dass Sie sich für unser Gerät entschieden haben.

Holen Sie sich Anwendungshinweise, Prospekte, Fehlerbehebungs-, Service- und Reparatur-Informationen unter electrolux.com/support

Änderungen vorbehalten.

INHALTSVERZEICHNIS

1. SICHERHEITSHINWEISE 54
   2.SICHERHEITSANWEISUNGEN 56
   3.MONTAGE 59
   4.GERATEBESCHREIBUNG 60
   5.VOR DER ERSTEN VERWENDUNG 60
2. TÄGLICHER GEBRAUCH 61
   7.UHRFUNKTIONEN 62
3. VERWENDUNG DES ZUBEHÖRS 62
   9.ZUSATZFUNKTIONEN 63
4. TIPPS UND HINWEISE 63
5. REINIGUNG UND PFLEGE 66
6. FEHLERSUCHE 69
7. ENERGIEEFFIZIENZ 69
8. INFORMATIONEN ZUR ENTSORGUNG 70

1. SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder

von dieser Person Anweisungen erhalten haben, wie das Gerät safer zu bedieren ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollen vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät.
• Halten Sie sãmtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
• WARNING: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführren.

1.2 Allgemeine Sicherheit

• Dieses Gerät ist nur zum Kochen bestimmt.
• Dieses Gerät ist für den tatsächlichen Gebrauch im Haushalt in Innenräumen konzipiert.
• Dieses Gerätarf in Büros, Hotelzimmern, Gästezimmern in Pensionen, Bauernhöfen und anderen ähnlichen Unterkünftengewendet werden, wenn diese Nutzung das (durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet.
  Die Montage des Geräts und der Austausch des Kabels muss von einer Fachkraft vorgenommen werden.
• Verwenden Sie das Gerät nicht, bevors in den Einbauschrank gesetzt wird.
• Vor Wartungsarbeiten ist das Gerät von der elektrischen Stromversorgung zu trennen.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer

gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.

• WARNING: Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.
• ACHTUNG: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Es ist darauf zu achtenden, die Heizelemente oder die Oberfläche des Garraums nicht zu berühren.
• Verwenden Sie stets Topfhandschuhe, um Zubehör oder Geschirr herauszunehmen oder zu verstauen.
• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
• Benutzen Sie zum Reinigen der Glastür keine scharfen Scheuermittel oder Metalschwämmchen; sie konnten die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.

2. SICHERHEITSANWEISUNGEN

2.1 Montage

WARNING!

Nur eine qualifizierte Fachkraft darf die Montage des Geräts vornehmen.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
  Ziehen Sie das Gerät nicht am Griff.

• Montieren Sie das Gerät an einem sicheren und geeigneten Ort, der den Montageanforderungen entspricht.
  Die Mindestabstände zu anderen Geräten und Kuchenmöbeln sind einzuhalten.

• Überprüfen Sie vor der Montage des Gerätes, ob sich die Gerätetur ungehindert öffnenlässt.

• Das Gerät ist mit einem elektrischen Kühlsystem ausgestattet. Es muss mit der elektrischen Stromversorgung betrieben werden.

Mindesthöhe des Einbau-mobels (Mindesthöhe des Schranks unter der Arbeitsplatz) 580 (600) mm

Schrankbreite 560~mm

Schranktiefe 550 (550) mm

Höhe der Gerätevorderseite 589 mm

Höhe der Geräterückseite 570 mm

Breite der Gerätevorderseite 594 mm

Breite der Geräterückseite 558 mm

Geratetiefe 561 mm

Geräteeinbautiefe 540 mm

Tiefe bei geöffneter Tur 1007 mm

Mindestgroße der Belütfungssöffnung. Öffnung auf der Rückseite unter

560x20mm

Lange des Netzanschluss-kabels. Das Kabel befindet sich in der rechten Ecke auf der Rückseite

1100 mm

Befestigungsschrauben 4× 25mm

2.2 Elektrischer Anschluss

WARNING!

Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
• Das Gerät muss geerdet sein.
• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, halten Sie diese Arbeit durch unseren autorisierten Kundendienst durchführren.
• Achten Sie darauf, dass das Netzkabel die Gerätetur oder die Nische unter dem Gerät nicht berührt oder in ihre Nähe gelangt, insbesondere wenn das Gerät eingeschaltet oder die Tur hei ist.
• Alle Teile, die gegen direktes Berühren schätzen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug halten.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zuganglich ist.

• Falls die Steckdose lose ist, schreiben Sie den Netzstecker nicht an.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.
  Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführst sein.
• Das Gerät wird mit einem Netzstecker und Netzkabel gefelfert.

Einsetzbare Kabeltypen für Einbau oder Austausch in Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Für den Kabelabschnitt siehe die Gesamtleistung auf dem Typenschild. Du kannst auch die Tabelle heranziehen:

Gesamtleistung (W) Kabelquerschnitt (mm^2)

maximal 1380 3x0.75

maximal 2300 3x1

maximal 3680 3x1.5

Das Erdungskabel (grün/gelbes Kabel) muss 2 cm länger sein als das braune Phasen- und das blaue Neutralkabel.

2.3 Gebrauch

WARNING!

Verletzungs-, Verbrennungs-, Stromschlag- oder Explosionsgefahr.

• Nehmen Sie keine technischen Änderungen am Gerät vor.
  Vergewissern Sie sich, dass die Luftungsöffnungen nicht blockiert sind.

• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.

• Schalten Sie das Gerät nach jedem Gebrauch aus.
• Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft freigesetzt werden.
• Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser Kontakt hat.
• Üben Sie keinen Druck auf die offene Tür aus.
• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Offnen Sie die Geräte tür vorsichtig. Die Verwendung von Zutaten mit Alkohol kann eine Mischung aus Alkohol und Luft verursachen.
• Lassen Sie beim Offnen der Turkeine Funken oder offenen Flammem mit dem Gerät in Kontakt kommt.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNING!

Risiko von Schaden am Gerät.

• Um Beschädigungen und Verfarbungen der Emailbeschichtung zu vermeiden:
• Stellen Sie feuerfestes Geschirr oder andere Gegenstände nicht direkt auf den Boden des Geräts.
• Legen Sie keine Alufolie direkt auf den Boden des Garraums.
• Fullen Sie kein Wasser direkt in das heiße Gerät.
• Lassen Sie nach Abschluss des Garvorgangs kein feuchtes Geschirr oder feuchte Speisen im Gerät stehen.
• Gehen Sie beim Herausnahmen oder Einsetzen des Zubehörs sorgfältig vor.
• Verfährungen der Emaille- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.
  Kochen Sie immer bei geschlossener Gerätetur.
• Ist das Gerät hinter einer Möbelfront (wie etwa einer Tür) installiert, achten Sie daraufuf, dass die Tür während des Gerätebetriebs nicht geschlossen wird. Hinter einer geschlossenen Möbelfront

konnen sich Hitze und Feuchtigkeit ansammeln und das Gerät, das Gehäuse oder den Boden beschädigen. Schließen Sie die Möbelfront nicht, bevor das Gerät nach dem Gebrauch vollig abgekühlt ist.

2.4 Reinigung und Pflege

WARNING!

Verletzungsgefahr, Brandgefahr oder Beschädigung des Geräts.

• Vor Wartungsarbeiten das Gerät deaktivieren und den Stecker des Anschlusskabels aus der Steckdoseziehen.
  Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht die Gefahr, dass die Glasscheiben brechen.
• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an einen autorisierten Kundendienst.
• Gehen Sie beim Aushängen der Turvorsichtig vord. Die Tur ist schwer!
• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Verwenden Sie keine Scheuermittel, Scheuerschwämme, scharfe Reinigungsmittel oder Metallgegenstände.
• Falls Sie ein Backofenspray verwenden, befolgen Sie die Sicherheitsanweisungen auf seiner Verpackung.

2.5 Innenbeleuchtung

WARNING!

Stromschlaggefahr.

• Bezüglich der Lampe(n) in thisem Gerät und separat verkafter Ersatzlampen: These Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen

Geräten vorgesehen und nicht für die Raumbeleuchting geeignet.

• Dieses Produkt enthalt eine Lichtquelle der Energieeffizienzklasse G.
• Verwenden Sie nur Lampen mit der gleichen Leistung.

2.6 Wartung

Wenden Sie sich zur Reparatur des Gerats an den autorisierten Kundendienst.
Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

2.7 Entsorgung

WARNING!

Verletzungs- und Erstickungsgefahr.

Informationen zur Entsorgung des Geräts erhalten Sie von ihrer Gemeindeverwaltung.
- Trennen Sie das Gerät von der Stromversorgung.
- Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.

3. MONTAGE

WARNING!

Siehe Kapitel Sicherheitshinweise.

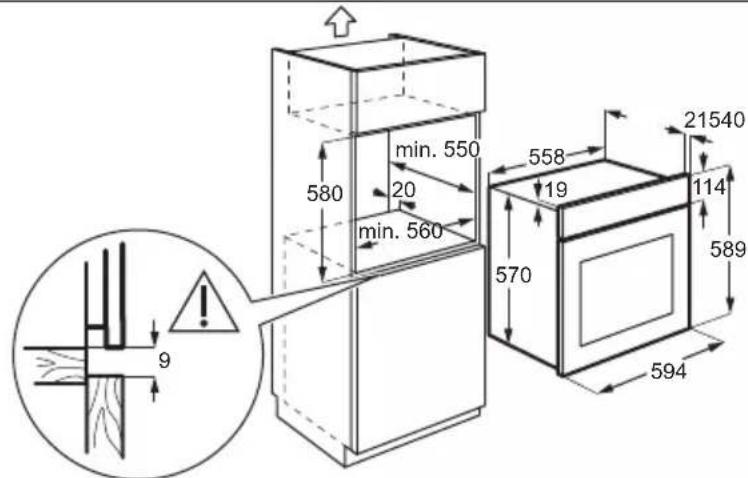

3.1 Montage

(^*mm)

(^*mm)

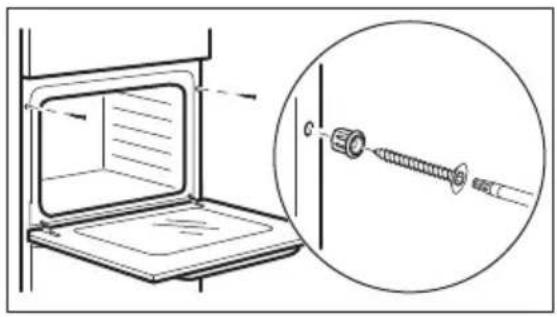

3.2 Befestigung des Ofens am Möbel

4. GERÄTEBESCHREIBUNG

4.1 Gesamtansicht

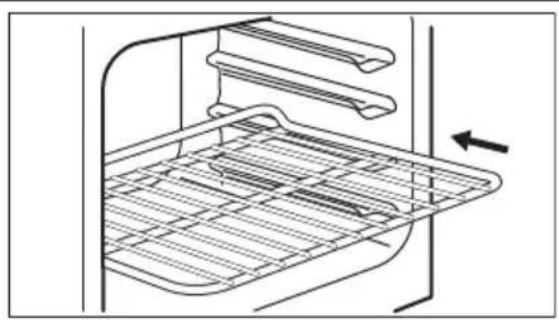

4.2 Zubehör

Kombirost
Für Kochgeschirr, Kuchenformen, Braten.

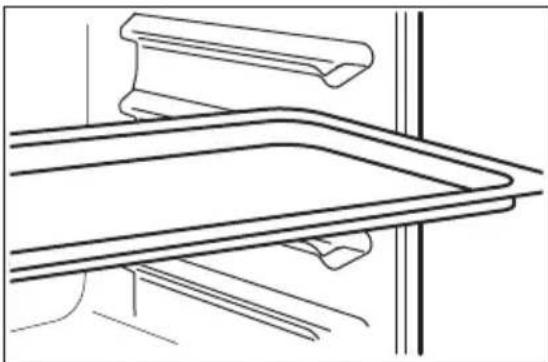

- Brat- und Fettpfanne

1 Bedienfeld
2 Betriebskontrollampe/-symbol
3 Einstellknopf für die Ofenfungen
4 Timer-Einstellknopf
5 Einstellknopf (für die Temperatur)
6 Temperaturanzeige / -symbol
7 Luftungsöffnungen für den Kuhlventilator
8 Heizelement
9 Lampe
10 Ventilator
11 Garraumvertiefung
12 Einschubebenen

Zum Backen und Braten oder als Pfanne zum Aufsammeln von Fett.

5. VOR DER ERSTEN VERWENDUNG

WARNING!

Siehe Kapitel Sicherheitshinweise.

5.1 Vorder ersten Inbetriebnahme

Der Backofen kann während des Aufheizens Geruch und Rauch verstromen. Stellen Sie sicher, dass der Raum beluftet ist.

Schritt 1

Schritt 2

Reinigen Sie den Backofen. Heizen Sie den leeren Backofen vor.

1. Entfernen Sie die Innenausstattung aus dem Backofen.

2. Reinigen Sie das Gerät und das Zubehör nur mit einem Mikrofasertuch, warmem Wasser und einem milder Reinigungsmittel.

3. Stellen Sie die Höchsttemperatur für folgende

Funktion ein:

Zeit: 1 Std.

1. Stellen Sie die Höchsttemperatur für folgende

Funktion ein:

Zeit: 15 Min.

Schalten Sie den Backofen aus und warten Sie, bis er abgekühlt ist. Setzen Sie das Zubehör in den Backofen ein.

6. TÄGLICHER GEBRAUCH

WARNING!

Siehe Kapitel Sicherheitshinweise.

6.1 Einstellung: Ofenfungtion

Drehe den Knopf für den Timer in die Ausgangsposition dieser Position wird das Gerät manuell betrieben.

Schritt 1 Drehen Sie den Backofen-Einstellknopf auf eine Ofenfung.

Schritt 2 Drehe den Einstellknopf, um die Temperatur.

Schritt 3 Drehen Sie nach Beendigung des Garvorgangs die Knöpfe in die Aus-Position, um den Backofen auszuschalten.

6.2 Ofenfunktionen

Ofenfunkti- Anwendung on

Aus-Position

Das Gerat ist ausgeschaltet.

Umluft

Zum Braten oder zum Braten und Backen von Speisen mit derselben Kochtemperatur auf mehreren Ebenen gleichzeitig, ohne dass es zu einer Aromaübertragung kommt.

Ofenfunkti- Anwendung on

Grill

Zum Grillen dürner Lebensmittel und zum Toasten von Brot.

Ober-/ Unterhitze

Backen und Braten von Speisen auf einer Einschubebene.

Unterhitze

Zum Backen von Kuchen mit knusprigen Böden und zum Einkochen von Lebensmitteln.

Feuchte Umluft

These Funktion ist entwickelt worden, um während des Kochvorgangs Energie zu sparen. Wenn Sie diese Funktion nutzen, kann die Temperatur im Garraum von der eingestellen Temperatur abweichen. Die Wärmeleistung kann geringer sein. Weitere Informationen zu folgenden Themen finden Sie im Kapitel „Täglicher Gebrauch": Feuchte Umluft.

6.3 Hinweise zu: Feuchte Umluft

These Funktion wurden zur Einhaltung der Energieeffizienzklasse und der Okodesign-Anforderungen (gemäß EU 65/2014 und EU 66/2014) verwendet. Tests gemäß: IEC/EN 60350-1.

Die Backofentür sollte während des Garvorgangs geschlossen bleiben, damit die Funktion nicht unterbrochen wird. So wird gewährleistet, dass der Backofen mit der hochsten Energieeffizienz arbeitet.

Die Kochanleitungen finden Sie im Kapitel „Hinweise und Tipps“, Feuchte Umluft.

Allgemeine Empfehlungen zur Energieeinsparung finden Sie im Kapitel „Energieeffizienz“, „Energie sparen”.

7. UHRFUNKTIONEN

7.1 Einstellen von: Garzeitende

Zum Einstellen der Abschaltzeit für Ofenfunktionen.

Schritt 1 Stellen Sie die Ofenfungtion und Temperatur ein.

Schritt 2 Drehen Sie den Kurzzeitwecker auf den hochsten Wert.

Schritt 3 Stellen Sie die Abschaltzeit durch Drehen des Timer-Einstellknopfs ein. Wenn die eingestellte Zeit abgelaufen ist, ertönt der Signatlon und der Backofen wird ausgeschal- tet.

Schritt 4 Drehen Sie den Backofen-Einstellknopf und den Temperaturwahlknopf in die Aus-Position.

Drehen Sie zum Einstellen einer Ofenfungtion ohne Garzeiteinstellung den Timer-Einstellknopf in die Aus- gangsposition.

8. VERWENDUNG DES ZUBEHÖRS

WARNING!
Siehe Kapitel Sicherheitshinweise.

8.1 Einsetzen des Zubehörs

Kombirost: Schieben Sie den Rost zwischen die Führungs-schienen der Einhangegitter mit den Fuen nach unten zeigend.

Auflaufpfanne:

Schieben Sie das Backblech zwischen die Führungsstäbe der Einhängegitter.

9. ZUSATZFUNKTIONEN

9.1 Kuhlgeblase

Wenn das Gerät in Betrieb ist, schaltet sich das Kuhlgebläse automatisch ein, um die Oberflächen des Gerats kuhl zu halten. Wenn Sie das Gerät ausschalten wird das Kuhlgebläse angehalten.

9.2 Sicherheitsthermostat

Ein unsachgemäßer Gebrauch des Ofens oder defekte Bestandteile konnen zu einer

geführlichen Überhitzung führen. Um dies zu verhindern, ist der Backofen mit einem Sicherheitsthermostat ausgestattet, der die Stromzufahr unterbrechen kann. Die Wiedereinschaltung des Backofens erfolgt automatisch bei Temperaturabfall.

10. TIPPS UND HINWEISE

i

Siehe Kapitel Sicherheitshinweise.

10.1 Garempfehlungen

Der Backofen hat vier Einschubebenen.

Die Ebenen werden vom Boden des Backofens aus gezahlt.

Ihr Backofen backt oder brät möglicherweise anders als der Backofen, den Sie zuvor hatten.

Kuchen backen

Öffnen Sie die Backofentür nicht, bevor 3/4 der eingestillten Garzeit abgelaufen ist.

Wenn Sie zwei Backbleche gleichzeitig verwenden, halten Sie eine Zwischenebene frei.

Garen von Fleisch und Fisch

Verwenden Sie für sehr fetthaltige Speisen eine tiefe Pfanne, um den Backofen vor Flecken zu schützen, die dauerhaft sein konnen.

Lassen Sie das Fleisch vor dem Tranchieren ca. 15 Minuten ruhen, damit der Bratensaft nicht austritt.

Um während des Bratens zu viel Rauch im Backofen zu vermeiden, geben Sie etwas Wasser in die tiefe Pfanne. Um die Rauchkondensation zu verhindern, fügen Sie jeges Mal nach dem Austrocknen Wasser hinzu.

Garzeitdauer

Die Kochzeiten hangen von der Lebensmittelart, ihrer Konsistenz und ihrem Volumen ab.

Überwachen Sie zunachst die Leistung, wenn Sie kochen. Finden Sie die besten

Einstellungen (Heizeinstellung, Garzeit usw.) für Ihr Kochgeschirr, ihre Rezepte und Mengen, wenn Sie diesen Gerät verwenden.

10.2 Feuchte Umluft - Empfohlenes Zubehör

Verwenden Sie die dunklen und nicht reflektierenden Formen und Behälter. Sie haben eine bessere Wärmeabsorption als helle Farbe und reflektierende Schüsseln.

Pizzapfanne	Backform	Förmchen	Tortenbodenform
Dunkel, nicht reflektierend 28 cm Durchmesser	Dunkel, nicht reflektierend 26 cm Durchmesser	Keramikform 8 cm Durchmess- ser, 5 cm Höhe	Dunkel, nicht reflektierend 28 cm Durchmesser

10.3 Feuchte Umluft

Beachten Sie für Beste Ergebnisse die unter in der Tabelle aufgeführten Empfehlungen.

(℃) (Min.)
Brötchen, süß, 12 Stück	Backblech oder tiefes Blech 180 2 35 - 40
Brötchen, 9 Stück Backblech oder tiefes Blech 180 2 35 - 40
Pizza, gefroren, 0,35 kg	Kombirost 220 2 35 - 40
Biskuitrolle Backblech oder tiefes Blech 170 2 30 - 40
Brownie Backblech oder tiefes Blech 180 2 30 - 40
Soufflé, 6 Stück Keramikförmchen auf Kombi- rost	200 3 30 - 40
Biskuitboden Biskuitform auf Kombirost 170 2 20 - 30
Englischer Sandwich- kuchen à la Victoria	Backform auf Kombirost 170 2 35 - 45
Fisch, pochiert, 0,3 kg Backblech oder tiefes Blech 180 3 35 - 45
Fisch, ganz, 0,2 kg Backblech oder tiefes Blech 180 3 35 - 45
Fischfilet, 0,3 kg Pizzapfanne auf Kombirost 180 3 35 - 45
Fleisch, pochiert, 0,25 kg	Backblech oder tiefes Blech 200 3 40 - 50
Schaschlik, 0,5 kg	Backblech oder tiefes Blech 200 3 25 - 35
Plätzchen, 16 Stück Backblech oder tiefes Blech 180 2 20 - 30
Makronen, 20 Stück Backblech oder tiefes Blech 180 2 40 - 45
Muffins, 12 Stück Backblech oder tiefes Blech 170 2 30 - 40
Kleingebäck, pikant, 16 Stück	Backblech oder tiefes Blech 170 2 35 - 45
Mürbeteigplätzchen, 20 Stück	Backblech oder tiefes Blech 150 2 40 - 50
Törtchen, 8 Stück Backblech oder tiefes Blech 170 2 20 - 30
Gemüse, pochiert, 0,4 kg	Backblech oder tiefes Blech 180 3 35 - 40
Vegetarisches Omelett Pizzapfanne auf Kombirost 200 3 30 - 45
Mediterranes Gemüse, 0,7 kg	Backblech oder tiefes Blech 180 4 35 - 40

10.4 Informationen für Prüfinsitute

Tests gemäß IEC 60350-1.

(℃) (Min)
Törtchen, 16 pro Blech	Ober- / Unter- hitze	Backblech 3 170 20 - 35 -
Törtchen, 16 pro Blech	Umluft Backblech 3 160 20 - 35 -
Törtchen, 16 pro Blech	Umluft Backblech 1 und 3	160 20 - 35 -
Apfelkuchen, 2 Formen à Ø 20 cm	Ober- / Unter- hitze	Kombirost 1 170 70 - 90 -
Apfelkuchen, 2 Formen à Ø 20 cm	Umluft Kombirost 2 160 70 - 90 -
Biskuit, Ku- chenform Ø 26 cm	Ober- / Unter- hitze	Kombirost 2 170 35 - 45 -
Biskuit, Ku- chenform Ø 26 cm	Umluft Kombirost 2 160 35 - 45 -
Mürbeteig- gebäck	Ober- / Unter- hitze	Backblech 3 150 20 - 35 Backofen für 10 Min aufheizen.
X	(°C) (Min)
Mürbeteig-gebäck	Umluft Backblech 3 150 20 - 35 Backofen für 10 Min		aufheizen.
Toast Grill Kombirost 3 Max. 1 - 5 Backofen für 10 Min			aufheizen.
Hamburger aus Rind-fleisch, 6 Stück, 0,6 kg	Grill Kombirost und Fett-pfanne	3 Max. 20 - 30 Kombirost in die dritte und Fettpfanne in die zweite Einschubebene des Backofens ein-schieben. Wenden Sie das Gericht nach der Hälfte der Gardauer. Backofen für 10 Min aufheizen.

11. REINIGUNG UND PFLEGE

WARNING!

Siehe Kapitel Sicherheitshinweise.

11.1 Hinweise zur Reinigung

Reinigungsmittel	Reinigen Sie die Vorderseite des Geräts nur mit einem Mikrofasertuch mit warmem Wasser und einem milden Reinigungsmittel. Reinigen und überprüfen Sie die Türdichtigung um den Garraumrahmen.
	Reinigen Sie die Metalloberflächen mit einer geeigneten Reinigungslösung.
	Reinigen Sie Flecken mit einem milden Reinigungsmittel.
Täglicher Ge-brauch	Reinigen Sie den Garraum nach jedem Gebrauch. Fettansammlungen oder andere Speise-mente können einen Brand verursachen.
	Es kann sich Feuchtigkeit im Gerät oder an den Glasscheiben der Tür niederschlagen. Um die Kondensation zu reduzieren, schalten Sie das Gerät immer 10 Minuten vor dem Garten ein. Lassen Sie die Speisen nicht länger als 20 Minuten im Gerät stehen. Trocknen Sie den Garraum nach jedem Gebrauch nur mit einem Mikrofasertuch ab.
Zubehör	Reinigen Sie alle Zubehörsteile nach jedem Gebrauch und setzen Sie sie trocknen. Verwen-den Sie nur ein Mikrofasertuch mit warmem Wasser und einem milden Reinigungsmittel. Reinigen Sie die Zubehörsteile nicht im Geschirrspüler.
	Reinigen Sie das Zubehör mit Antihaftbeschichtung nicht mit Scheuermitteln oder scharfkan-tigen Gegenständen.

11.2 Aus- und Einbau: Tür

Die Backofentür hat zwei Glasscheiben. Sie können die Backofentür und die interne Glasscheibe entfern, um sie zu reinigen. Lesen Sie die gesamte Anleitung „Aus- und Einbau den Tur“, bevor Sie die Glasscheiben entfern.

VORSICHT!

Verwenden Sie den Backofen nicht ohne die Glasscheiben.

Schnitt 1 Öffnen Sie die Backofentür vollständig und halten Sie beiden Scharniere fest.

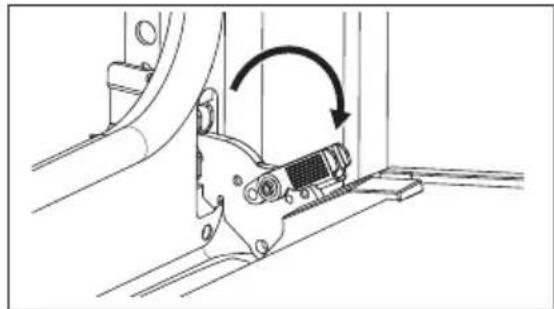

Schritt 2 Hebien und ziehen Sie die Verriegelungen an, bis sie einrasten.

Schritt 3 Schließen Sie die Backofentür halb bis zur ersten Öffnungssstellung. Anschließlich haben undziehen Sie die Tur aus der Aufnahme heraus.

Schnitt 4 Legen Sie die Backofentür auf eine stabile Fläche und losen Sie das Verriegelungssystem, um die innere Glasscheibe zu entfern.

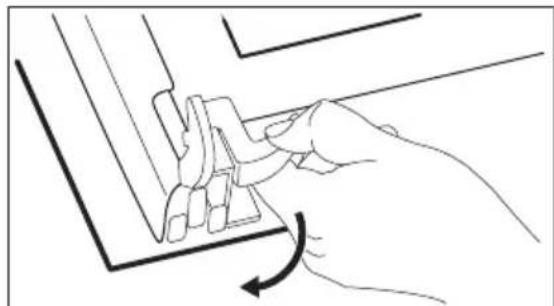

Schritt 5 Drehen Sie die Befestigungen um 90^ und führen Sie sie aus der Halterung.

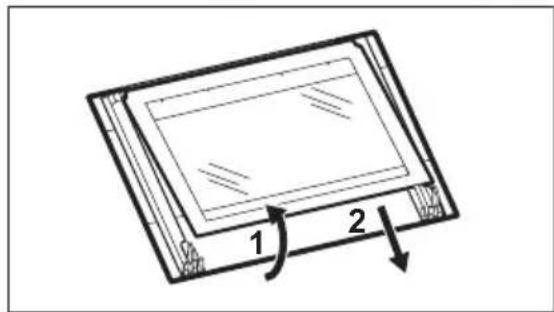

Schritt 6 Zuerst vorsichtig anheiten und dann die Glasscheibe entfern.

Schritt 7 Reinigen Sie die Glasscheiben mit Wasser und Spulmittel. Trocknen Sie die Glasscheiben sorgfaltig. Reinigen Sie die Glasscheiben nicht im Geschirrspüler.

Schritt 8 Setzen Sie nach der Reinigung die Glasscheibe und die Backofentür ein

Wenn die Tur korrekt installiert ist, horen Sie beim Schlieben der Verriegelungen ein Klicken.

Bei korrektem Einbau macht die Turabdeckung ein Klickgeräusch.

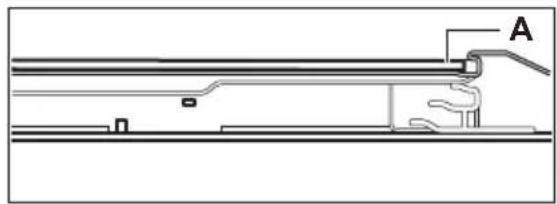

Stellen Sie sicher, dass Sie die interne Glasplatte korrekt in der Aufnahme installieren.

11.3 Austausch: Lampe

WARNING!

Stromschlaggefahr. Die Lampe kann hei sein.

Bevor Sie die Lampe austauschen:

Schritt 1 Schritt 2 Schritt 3
Schalten Sie den Backofen aus. Warten Sie, bis der Ofen kalt ist.	Trennen Sie den Ofen von der Netz- versorgung.	Breiten Sie ein Tuch auf dem Gar- raumboden aus.

Schritt 1 Drehen Sie die Glasabdeckung und nehmen Sie sie ab.

Schritt 2 Reinigen Sie die Glasabdeckung.

Schritt 3 Ersetzen Sie die Lampe durch eine geeignete, bis 300 °C hitzebestände Lampe.

Schritt 4 Bringen Sie die Glasabdeckung an.

12. FEHLERSUCHE

WARNING!

Siehe Kapitel Sicherheitshinweise.

12.1 Was zu tun ist, wenn ...

In allen Fällen, die nicht in dieser Tabelle aufgeführrt sind, wenden Sie sichitte an einen autorisierten Kundendienst.

Störung Prüfen Sie, ob Fol-gendes zutriftt ...
Der Backofen heizt nicht auf.	Die Sicherung ist durch-gebrannt.
Die Türdichtung ist be-schädigt.	Benutzen Sie den Ofen nicht. Wenden Sie sich an einen autorisierten Kundendienst.
Garzeitende ist nicht ein-gestellt.	Einst.: Garzeitende. Sie-he „Uhrfunktionen".
Die Lampe Funktioniert nicht.	Die Lampe ist durchge-brannt.

12.2 Service-Daten

Wenn Sie das Problem nicht selbst lose nken, wenden Sie sich an ihren Handler oder ein autorisiertes Servicezentrum.

Die vom Kundendienst besteht Daten findest du auf dem Typenschild. Das Typenschild befindet sich am vorderen Rahmen des Garraums des Geräts. Entfernen Sie das Typenschild nicht vom Garraum.

Wir empfehlen dir, die Daten hier zu notieren:

Modell (MOD.):

Produktnummer (PNC)

Seriennummer (S.N.)

13. ENERGIEEFFIZIENZ

13.1 Produktinformation und Produktinformationsblatt gemäß den EU-Verordnungen zu Umweltdesign und Energiekennzeichnung

Name des Lieferanten Electrolux
Modellbezeichnung	COHHH00BK 944068297
	COHHH00BX 944068296
	KOHHH00BK3 944068301
	KOHHH00BX3 944068300
Energieeffizienzindex 94.9
Energieeffizienzklasse A
Energieverbrauch mit einer Standardbeladung, konventioneller Mo- 0.89 kWh/Programm dus
Energieverbrauch mit einer Standardbeladung, Umluft-Modus 0.75 kWh/Programm
Anzahl der Garräume 1
Wärmequelle Strom
Lautstärke 58 l
Art des Backofens Eingebauter Backofen
Masse	COHHH00BK 26.5 kg
	COHHH00BX 27.3 kg
	KOHHH00BK3 26.5 kg
	KOHHH00BX3 26.5 kg
IEC/EN 60350-1 – Elektrische Kochgeräte für den Hausgebrauch – Teil 1: Herde, Backöfen, Dampföfen und Grills – Methoden zur Leistungsmessung.

13.2 Energiesparen

Das Gerät verfügbar über Funktionen, mit deren Hilfe Sie beim tätiglichen Kochen Energie sparen können.

Stellen Sie sicher, dass die Geräte tür geschlossen ist, wenn das Gerät in Betrieb ist. Die Geräte türarfährend des Garvorgangs nicht zu oft geöffnet werden. Halten Sie die Turdichtung sauber und stellen Sie safer, dass sie sich fest in der richtigen Position befindet.

Verwenden Sie Kochgeschirr aus Metall, um mehr Energie zu sparen.

Heizen Sie, wenn möglich, das Gerät vor dem Garvorgang nicht vor.

Wenn Sie mehrere Speisen gleichzeitig zubereiten, halten Sie die Unterbrechungen beim Backen so kurz wie möglich.

Garen mit Heißluft

Nutzen Sie, wenn möglich, die Garfunktionen mit Heißluft, um Energie zu sparen.

Restwärme

Betragt die Garzeit mehr als 30 Minuten, reduzieren Sie die Gerätetemperatur mindestens 3 - 10 Min. vor Ablauf des Garvorgangs. Durch die Restwärme im Gerät wird der Garvorgang fortgesetzt.

Nutzen Sie die Restwärme, um andere Speisen aufzuwärmen.

Warmhalten von Speisen

Wahlen Sie die niedrigste Temperatureinstellung, wenn Sie die Restwärme zum Warmhalten von Speisen nutzen möhen.

Feuchte Umluft

These Funktion soll während des Garvorgangs Energie sparen.

14. INFORMATIONEN ZUR ENTSORGUNG

Ohre Pflichten als Endnutzer

Dieses Elektro- bzw. Elektronikgerät ist mit einer durchgestrichenen Abfalltonne auf Rädern gekennzeichnet. Das Gerät darf deshalb nur getrennt vom unsortierten Siedlungsabfall gesammelt und zurückgenommen werden, esarf also nicht in den Hausmull gegeben werden. Das Gerät kann z.B. bei einer communalen Sammelstelle oder ggf. bei einem Vertreiber (siehe zu deren Rücknahmepflichten unten) abgegeben werden. Das gilt auch fur alle Bauteile, Unterbaugruppen und Verbrauchsmaterialien des zu entsorgenden Altgeräts.

Bevor das Altgerät entsorgt werden darf, müssen alle Altbatterien und Altakkumulatoren vom Altgerät getrennt werden, die nicht vom Altgerät umschlossen sind. Das gleiche gilt für Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können. Der Endnutzer ist zudem selbst dafür verantwortlich, Personenbezogene Daten auf dem Altgerät zu loschen.

Hinweise zum Recycling

Helfen Sie mit, alle Materialien zu recyclen, die mit thisem Symbol gekennzeichnet sind. Entsorgen Sie solche Materialien, insbesondere Verpackungen, nicht im Hausmull sondern über die bereitgestelltten Recyclingbehälter oder die entsprechenden ortlichen Sammelsysteme.

Recycleln Sie zum Umwelt- und Gesundheitsschutz auch elektrische und elektronische Geräte.

Rücknahmepflichten der Vertreiber in Deutschland

Wer auf mindestens 400m^2 Verkaufsflache Elektro- und Elektronikgeräte vertreibt oder sonst geschäftlich an Endnutzer abgibt, ist verpflichtet, bei Abgabe eines neuen Geräts ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen. Das gilt auch für Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 ^2 , die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Solche Vertreiber mussen zudem auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größter als 25 cm sind (kleine Elektrogeräte), im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; die Rücknahmearf in thisem Fall nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpt, kann aber auf drei Altgeräte pro Geräteart beschränkt werden.

Ort der Abgabe ist auch der private Haushalt, wenn das neue Elektro- oder Elektronikgerät dorthin gefeliefert wird; in thism Fall ist die Abholung des Altgerätes für den Endnutzer kostenlos.

Die vorstehenden Pflichten gelten auch für den Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Vertreiber Lager- und Versandflächen für Elektro- und Elektronikgeräte bzw. Gesamtlager- und -versandflächen für Lebensmittel vorhalten, die den offen genannten Verkaufsflächen entsprechen. Die unentgeltliche Abholung von Elektro- und Elektronikgeräten ist dann aber auf Wärmeüberträger (z. B. Kühlschrank), Bildschirme, Monitore und Geräte, die Bildschirme mit einer Oberfläche von mehr als 100cm^2 enthalten, und Geräte beschränkt, bei denen mindestens eine der äußerten Abmessungen mehr als 50 cm beträgt. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen

Endnutzer gewährleisten; das gilt auch für keine Elektrogeräte (s.o.), die der Endnutzer zurückgeben will, ohne ein neuen Gerät zu kaufen.

Rücknahmepflichten von Vertreibern und andere Möglichkeit der Entsorgung von Elektro- und Elektronikgeräten in der Region Wallonien

Vertreiber, die Elektro- und Elektronikgeräte verkaufen, sind verpflichtet, bei der Lieferung von Neugeräten Altgeräte desselben Typs, die im Wesentlichen die gleichen Funktionen wie die Neugeräte erfüllen, kostenlos vom Endverbraucher zurückzunehmen. Dies gilt auch bei der Lieferung von neuen Elektround Elektronikgeräten oder beim Fernabsatz.

Darüber hinaus ist jeder, der Elektro- und Elektronikgeräte auf einer Verkaufsfläche von mindestens 400m^2 verkauft, verpflichtet, Altgeräte, die in keiner äußeren Abmessung größter als 25 cm sind (Elektrokleingeräte), im Ladengeschäft oder in unmittelbarer Höhe kostenlos zurückzunehmen; die Rücknahme darf in dieser Fall nicht vom Kauf eines Elektro- oder Elektronikgerätes abhängig gemacht werden.

Die Rücknahme von Elektro- und Elektronikgeräten kann auch auf Containerplatzen oder zugelassenen Recyclinghofen erfolgen. Für weitere Informationen wenden Sie sichitte an ihre Gemeindeverwaltung.
