HG03488 - Iluminação Livarno Lux - Manual de utilização gratuito

Tipo de produto	Luminária sob armário LED
Marca	Livarno Lux
Modelo	HG03488
Fonte de luz	3 spots LED (não substituíveis)
Número de LEDs por spot	4 LEDs (modelo HG00092A) ou 3 LEDs (modelo HG00092B)
Potência máxima do LED	0,06 W por spot
Alimentação	6 pilhas 1,5 V tipo AAA (incluídas)
Duração da iluminação	Aprox. 2 horas
Temperatura de cor	Coordenadas cromáticas X < 0,27 (luz branca quente)
Funções	Botão Liga/Desliga em 3 posições: aumentar brilho, diminuir, desligar
Inclinação dos spots	Aprox. 45°
Montagem	Fixação na parede por placa de montagem com parafusos ou adesivos autocolantes
Utilização	Apenas interior seco, iluminação auxiliar (não para iluminação de ambiente)
Manutenção e limpeza	Pano seco, macio e que não solte fiapos; manchas persistentes: pano úmido com detergente neutro
Substituição das pilhas	Compartimento de pilhas acessível após remoção da placa de montagem
Peças de reposição e reparabilidade	LEDs não substituíveis (produto deve ser substituído no fim da vida útil); pilhas substituíveis
Segurança	Não utilizar se danificado; não abrir nem curto-circuitar as pilhas; manter fora do alcance de crianças
Conteúdo da embalagem	Lâmpada LED, placa de montagem, 6 pilhas, 2 parafusos, 2 adesivos autocolantes, manual de instruções
Garantia	3 anos (a contar da data de compra)
Peso	Aproximadamente 0,3 kg (estimativa)

Perguntas frequentes - HG03488 Livarno Lux

Como ligar e desligar a luminária?

Use o botão Liga/Desliga localizado na lateral da luminária. Uma pressão aumenta o brilho, uma segunda diminui, uma terceira desliga o produto.

Como substituir as pilhas?

Remova a placa de montagem deslizando-a. Dois compartimentos de pilhas estão na parte traseira. Abra a tampa pressionando a alça, substitua as pilhas usadas por 6 pilhas AAA 1,5 V respeitando a polaridade, e feche.

O que fazer se a luminária não ligar?

Verifique se as pilhas estão inseridas corretamente e se as tiras isolantes foram removidas. Se o problema persistir, substitua as pilhas por novas. Se o aparelho continuar sem funcionar, contacte o serviço de assistência técnica.

Pode-se usar esta luminária ao ar livre?

Não, esta luminária é exclusivamente projetada para uso em interiores, em locais fechados e secos. Não a exponha à umidade ou à chuva.

Os LEDs são substituíveis?

Não, os LEDs não podem ser substituídos. Se chegarem ao fim da vida útil, todo o produto deve ser substituído.

Como montar a luminária sob um armário?

Fixe a placa de montagem em uma superfície plana usando os parafusos fornecidos ou os adesivos autocolantes. Em seguida, encaixe as argolas da luminária na placa e deslize lateralmente até travar.

Como limpar a luminária?

Use um pano seco, macio e que não solte fiapos. Para manchas persistentes, umedeça levemente o pano com um pouco de detergente neutro e depois seque. Evite produtos abrasivos.

O que fazer em caso de vazamento das pilhas?

Use luvas adequadas, retire imediatamente as pilhas do compartimento e limpe os contatos. Evite contato com a pele, olhos ou mucosas. Em caso de contato, lave com água limpa e consulte um médico.

Como descartar pilhas usadas?

Não jogue as pilhas no lixo doméstico. Deposite-as em um contêiner de reciclagem municipal ou devolva-as ao ponto de venda. As pilhas contêm metais pesados nocivos ao meio ambiente.

Qual é a duração da garantia?

Este produto possui garantia de 3 anos a partir da data de compra. Guarde o comprovante de compra. A garantia cobre defeitos de material e fabricação, mas não o desgaste normal (pilhas) nem danos causados por uso inadequado.

MANUAL DE UTILIZADOR HG03488 Livarno Lux

CALHA DE ILUMINAÇÃO LED

Indicações de montagem, utilização e segurança

GB IE

UNDER-CABINET LED LIGHT

Uso adecuado ......Página 54

Características técnicas....Página 55

Contenido....Página 55

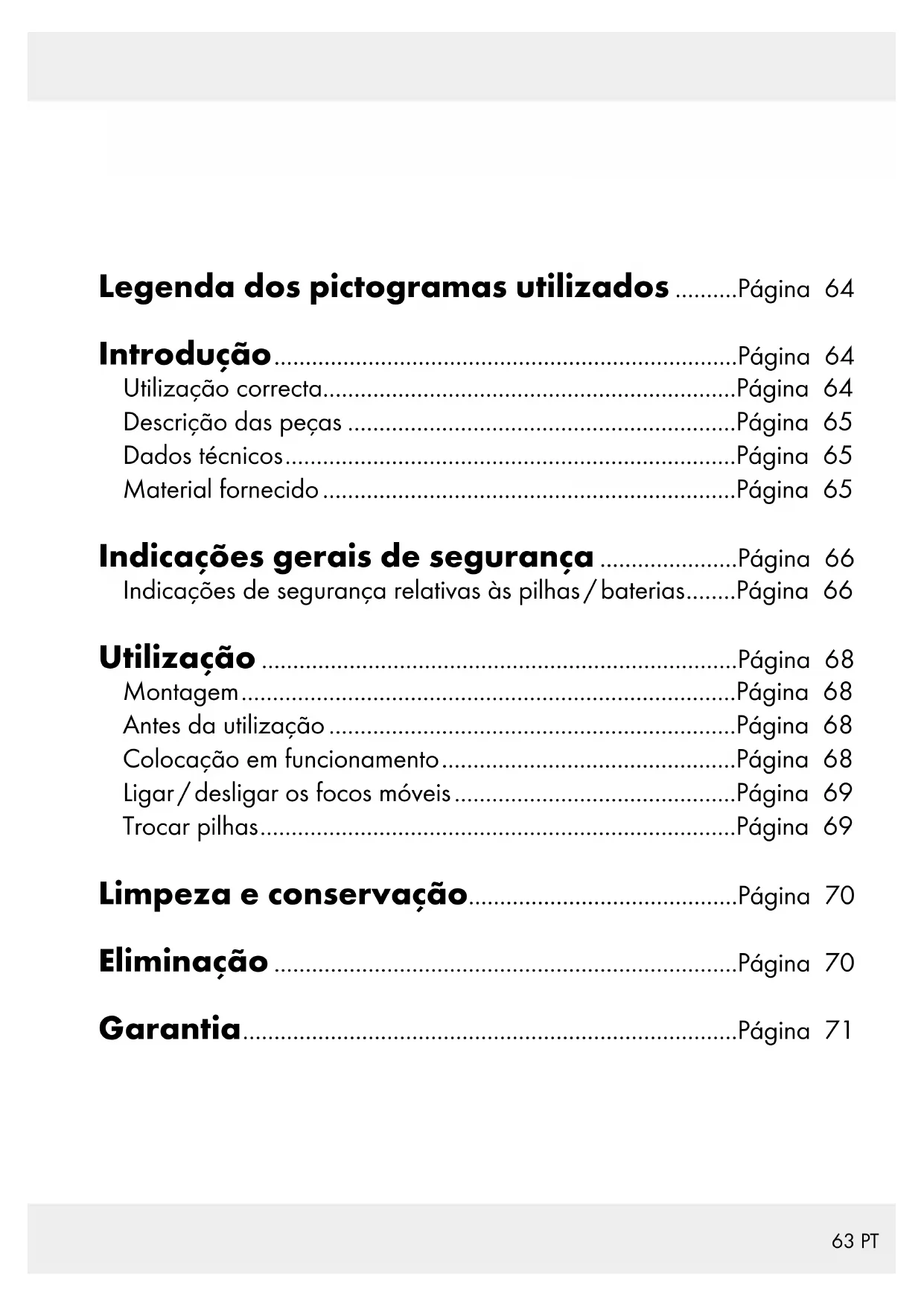

Legenda dos pictogramas utilizados ......Página 64

Introdução......Página 64

Utilização correcta....Página 64

Descrição das peças ......Página 65

Dados técnicos....Página 65

Material fornecido....Página 65

Indicações gerais de segurança ......Página 66

Indicações de segurança relativas às pilhas/baterias......Página 66

Utilização ......Página 68

Montagem....Página 68

Antes da utilização ......Página 68

Colocação em funcionamento....Página 68

Ligar / desligar os focos móveis....Página 69

Trocar pilhas....Página 69

Limpeza e conservação......Página 70

Eliminação ......Página 70

Garantia....Página 71

Legenda dos pictogramas utilizados
	Corrente contínua

Calha de iluminação LED

- Introdução

Damos-lhe os parabéns pela aquisição do seu novo produto. Acabou de adquirir um produto de grande qualidade. O manual de instruções é parte integrante deste produto. Contém indicações importantes referentes à segurança, utilização e eliminação. Familiarize-se com todas as indicações de utilização e de segurança do produto. Utilize o produto apenas como descrito e para as áreas de aplicação indicadas. Se transmitir o artigo a terceiros, entregue também os respectivos documentos.

- Utilização correcta

Este produto destina-se exclusivamente à iluminação de espaços interiores secos e ao uso privado. O produto não é indicado para uma utilização comercial ou para outras áreas de utilização.

Este produto não se destina para a iluminação das divisões de uma residência.

- Descrição das peças

1 Candeeiro LED
2 Focos móveis
3 Interruptor Ligar/Desligar
4 Tampa do compartimento das pilhas

5 Pilha, 1,5 V, AAA
6 Parafuso (ø 3 x 10 mm)
7 Placa de montagem
8 Disco adesivo

Dadostécnicos

LEDs: 3 focos, com 4 LEDs cada (para Modelo HG00092A) e com 3 LEDs cada (para Modelo HG00092B) com máx. 0,06 W (As lâmpadas não podem ser substituídas.)

Pilhas: 6 x 1,5 V ---, Tipo AAA

Duração da

iluminação: cerca de 2 horas

Coordenadas

1 Manual de instruções

Indicações gerais de segurança

ANTES DE UTILIZAR, LEIA O MANUAL DE INSTRUÇÕES! CONSERVE CUIDADOSAMENTE O MANUAL DE INSTRUÇÕES!

Antes da colocação em funcionamento, verifique o produto quanto a danos. Nunca coloque um produto danificado em funcionamento.
Este produto pode ser utilizado por crianças a partir dos 8 anos, assim como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, se forem vigiadas ou instruídas em relação ao uso seguro do produto e se compreenderem os perigos que daí possam resultar. As crianças não podem brincar com o produto. A limpeza e a manutenção pelo utilizador não devem ser realizadas por crianças sem vigilância.
Se detetar quaisquer danos, não utilize o produto.
Os LED não são substituíveis.
- Caso os LED no final da sua vida útil deixem de funcionar, o produto completo precisa ser reposto.
Esse produto destina-se exclusivamente a ser utilizado no interior e em espaços secos e fechados.

Indicações de segurança relativas às pilhas / baterias

■ PERIGO DE MORTE! Mantenha as pilhas e baterias fora do alcance das crianças. Se a pilha / bateria for ingerida, contacte imediatamente um médico!

PERIGO DE EXPLOSÃO! Nunca carregue pilhas não

recarregáveis. Não faça ligação direta de pilhas ou baterias e / ou abra elas. As consequências poderão ser o sobreaquecimento, perigo de incêndio ou a explosão.

Nunca atire as pilhas ou baterias para chamas ou água.

Não exponha as pilhas ou baterias a uma carga mecânica demasiada elevada.

Risco de derrame das pilhas / baterias

Evite condições e temperaturas extremas que possam ter efeito sobre as pilhas ou baterias, por ex. elementos de aquecimento / radiação solar direta.

Evite o contacto com a pele, olhos e mucosas! Em caso de contacto com o ácido das pilhas, lave imediatamente as zonas afetadas com água limpa e consulte um médico logo que possível!

UTILIZAR LUVAS DE PROTECÇÃO! As pilhas ou ba-

terias gastas ou danificadas podem provocar queimaduras ao entrarem em contacto com a pele. Por isso, nestes casos use sempre luvas adequadas.

- Caso a pilha / bateria vaze, remova ela imediatamente do produto para evitar danos.

Utilize apenas pilhas ou baterias do mesmo tipo. Não misture pilhas novas com pilhas ou baterias antigas.

Remova as pilhas ou baterias, se o produto não foi utilizado durante um longo período.

Perigo de dano ao produto

Utilize apenas o tipo de pilha ou bateria indicado!

Insira as pilhas / baterias de acordo com a especificação de polaridade (+) e (-) na pilha / bateria e produto.

Limpe os contactos na pilha / bateria e no compartimento de baterias antes de colocar as baterias!
■ Retire de imediato as pilhas ou baterias gastos do produits.

Utilização

Nota: Remova todo o material da embalagem do produto.

Montagem

☐ Fixe a placa de montagem 7 mediante os parafusos 6 fornecidos ou os discos adesivos 8 fornecidos em cima de um painel plano. Para tal, siga as figuras C ou D.

Encaixe os olhais na parte inferior da lâmpada LED 1 na placa de montagem e desloque a lâmpada LED lateralmente para engatar como apresentado na figura E.

- Antes da utilização

As pilhas 5 já foram colocadas na fábrica.

Retire as riscas de isolamento que saiam dos dois compartimentos das pilhas.

Colocação em funcionamento

Tanto para o modelo HG00092A como também para o modelo HG00092B, os focos 2 móveis podem ser inclinados em aprox. 45 (ver Fig. A ou B).

Ligar / desligar os focos móveis

Pode operar a lâmpada LED 1 através do botão para ligar/desligar 3. A tecla possui três funções:

Prima a tecla para ligar/desligar uma vez: O produto ilumina com forte densidade luminosa.

Voltar a premir a tecla para ligar/desligar: O produto ilumina com baixa intensidade luminosa.

Voltar a premir a tecla para ligar/desligar: Desligue o produto.

Trocarpilhas

Empurre a placa de montagem 7 e retire-a depois do suporte. No meio da parte traseira da lâmpada LED 1 encontram-se dois compartimentos das pilhas (ver Fig. F).
Prima ligeiramente o respetivo punho do compartimento das pilhas em direção do compartimento das pilhas e levante a tampa do compartimento das pilhas 4 para abri-lo.
Remova pilhas velhas do compartimento de pilhas (caso existente).
Coloque as pilhas de acordo com a sinalização no compartimento das pilhas.
□ Feche o compartimento das pilhas colocando novamente a tampa neste mesmo.
□ Exerça uma pressão ligeira até que o punho volta a engatar.

- Limpeza e conservação

Para limpar e conservar, utilize um pano seco, macio e que não desfie. Em caso de maior sujidade, utilize um pano ligeiramente humedecido e um produto de limpeza suave.

- Eliminação

A embalagem é feita de materiais não poluentes que podem ser eliminados nos contentores de reciclagem locais. O ponto verde não vale para a Alemanha.

Esteja atento à especificação dos materiais da embalagem para a separação de lixo. Estas são identificadas com abreviações (a) e números (b) com o seguinte significado: 1–7: Plásticos / 20–22: Papel e papelão / 80–98: Materiais compostos.

O produto e materiais de embalagem são recicláveis, elimine-os separadamente para uma melhor reciclagem. O logo-tipo Triman somente vale para a França.

As possibilidades de reciclagem dos artigos utilizados pode- rão ser averiguadas no seu Município ou Câmara Municipal.

Não deposite o produto utilizado no lixo doméstico, a favor da proteção do ambiente. Elimine-o de forma responsável. Pode informar-se no seu município sobre os locais de recolha adequados e o seu período de funcionamento.

As pilhas ou baterias avariadas ou gastos têm de ser recicladas de acordo com a diretiva 2006/66/CE e as suas alterações. Devolva as pilhas ou baterias e / ou o produto nos locais específicos destinados à sua recolha.

Danos ambientais devido à eliminação incorreta das pilhas/baterias!

As pilhas / baterias não podem ser eliminadas no lixo doméstico. Podem conter metais pesados nocivos e estão sujeitas à regulação de lixos tóxicos. Os símbolos químicos dos metais pesados são os seguintes: Cd = cádmio, Hg = mercúrio, Pb = chumbo. Como tal, deposite as pilhas / baterias utilizadas num ponto de recolha adequado do seu município.

Garantia

O producto foi cuidadosamente fabricado segundo rigorosas directivas de qualidade e meticulosamente testado antes da sua distribuição. Em caso de falhas deste producto, possui direitos legais relativamente ao vendedor do producto. Os seus direitos legais não estão limitados pela garantia representada de seguida.

Este produto tem 3 anos de garantia a partir da data de compra. A validade da garantia inicia-se com a data de compra. Guarde o talão da caixa como comprovativo da compra. Esse documento é necessário para comprovar a compra.

Caso num espaço de tempo de 3 anos a partir da data da compra deste producto surja um erro de material ou de fabrico, o producto será

reparado ou substituído por nós - segundo a nossa escolha - e sem qualquer custo. Esta garantia expira se o producto estiver danificado, se não for devidamente utilizado ou se não for efectuada a devida manutenção.

A garantia é válida em caso de defeitos de material ou de fabrico. Esta garantia não é extensível a componentes do produto que se desgastam com o uso e que, por isso, podem ser consideradas peças de desgaste (por ex.º pilhas) ou a danos em peças frágeis, por ex.º interruptores, baterias ou peças de vidro.

Com a troca do aparelho, de acordo com

DL 67/2003, o tempo de garantia se inicia novamente.

OWIM GmbH & Co. KG

Stiftsbergstraße 1

DE-74167 Neckarsulm

GERMANY

Model no.: HG00092A/HG00092B

Version: 09/2017

informaciones · Estado das informações:

09 / 2017 · Ident-No.: HG00092A/B092017-8
