MANUAL DE UTILIZADOR WET75.4 MTX Audio

INFORMAÇÉS SOBRE O PRODUTO

Numero do Modelo

Nombre de série

Nome do revendedor

Data de compra

INTRODUÇÃO

Obrigado por adquirir este MTX Áudio Hi-Performance amplíficador classe marinha. A instalação adequada combinada com alto-falantes e subwoofoers MTX proportionam um som superior e desempenho para infinitas horas de diversão no seu barco onde a atual leva. Parabéns e desfrutar da experiencia de录音 final com MTX!

CHARACTERISTICAS

Tamanho compacto
- Placa de circuito impresso deinouslados
- Componentes para instalação em superficie
- Design Mosfet
Crossover LPF e HPF
- Intensãoação de graves ajustavel
- Design livre de ruidos
- Proteção contra curto-circuito, tírmica e alta/baixa tensão
conformal revestida PCB
- Tampa Plexiglass para 控制器
- Hardware de aço inoxidável
- Juntas de borracha em torno RCA Conectores

FUNÇÉS DOS CONTROLES

1. Alto-falantes - Conecte os alto-falantes/subwoofer nestes terminais. Verifique os cabos quanto à polaridade correta. Nunca conecte os cabos dos alto-falantes ao terminal terra do chassi.
2. +BATT (Alimentação de +12 V) - Conecte este terminal atraves de um FUSÍVEL ou um DISJUNITOR ao terminal positivo da bateria do cévúculo ou ao terminal positivo de uma bateria de sistemas de audio independente. ATENÇA: Não parte proteja este cabo de alimentação mediante a instalação de um fusível ou disjuntor de tamanho apropriadou a uma distência Tmaxa de 45 cm (18 polegadas) da conexão do terminal da bateria.
3. Ativação remota - Este terminal liga o amplificador quando receive a corrente de (+) 12 V. Conecte-o ao terminal de ativação remota da unidade principal ou da fonte dos sinais.
4. Terra - Conecte este cabo diretamente ao chassi do voiculo. toda a tinta da superficie de conexao no chassi deve ser retirada e o metal deve estar exposto. Use a distancia mais curta possivel. Nesta etapa, é sempre uma boa ideia substituir o cabo de aterramento de fabrica por um cabo igual ou maior que o cabo de alimentacao do novo amplificador. CUIDADO: Não connecte este terminal diretamente ao terminal terra da bateria do voiculo nem a qualquer及其他o punto de aterramento de fabrica.
5. Tomadas de entrada RCA - Para serem usadas com unidades fonte que tenham saidas RCA. Para operacao correta, a unidade fonte deve ter um nivel minimo de 200mV . Recomendamos o uso de cabos de pares trançados de alta qualidade para diminuiar a possibidade da entrada de ruido irradiado ao systema.

6. Controle de ganho - O controle de ganho correlaciona a sensibilidade do amplificador com a tension do sinal da unidade fonte. A faixa operacional é de 5 V a 200 mV. OBSERVACAO: Este nao é um controle de volume.

7. Controle do filtrlo passa-baixa (monobloco) - Este controle é usado para selecionar a frequência de crossover passa-baixa desejada. A frequência pode ser ajustada de 40 Hz a 220 Hz para todos os modelos monobloco.

8. Controle de filtró subsónico (monobloco) - Este controle consighe eliminar sinais de baixa frequência indesejáveis de 20 Hz (desligado) a 50 Hz. Esta função deve ser usada somente com carças ventiladas.
9. Chave de intensificacao do nivel de graves (monobloco) -Esta chave serve para intensificar o nivel de graves em 0 dB, 6 dB ou 12 dB. A frequencia de intensificacao está centralada em 50Hz .
10. Filtro passa-alta (faixa completeness) - Controla as frequências reproduzidas para os canais frontais As baixas frequências podem ser cortadas de OFF (desligado) a 200 Hz. Na posicao OFF, nenhuma baixa frequencia é cortada, resultando na reproducao da faixa completeness de sinais.
11. Modo X-Over e controle de frequência (faixa completeness) - Estes controles permitem controlar as frequências reproduzidas para os canais traseiros. há opções para passa-baixa (LP), faixa completeness (FR) ou passa-alta (HP). No modo LP ou HP, a frequência de crossover pode ser ajustada de 50 Hz a 750 Hz.
12. Indicador PWR - Este LED fica aceso quando o amplificador está funciona corretemente.
13. Indicador de proteção - O LED vermelho acende e pesca se houver alguma falha no amplíficator Desconecte o amplíficator e resolves a falha antes de reconectá-lo.

LAYOUT DO PAINEL

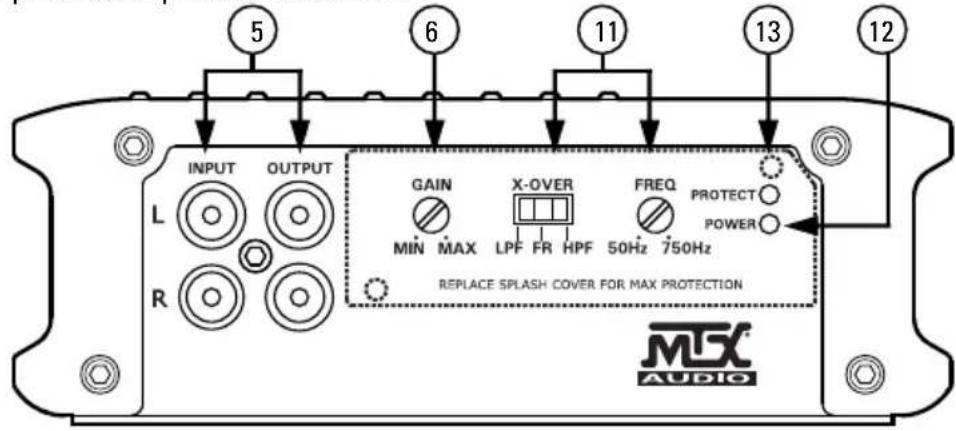

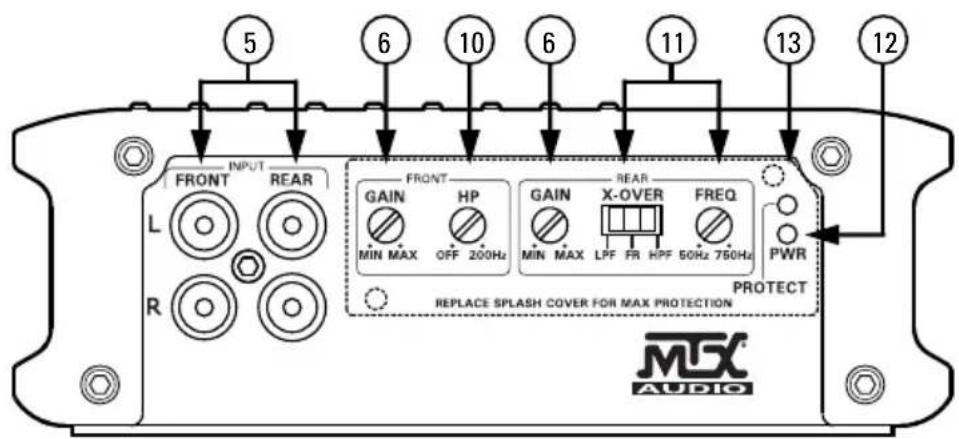

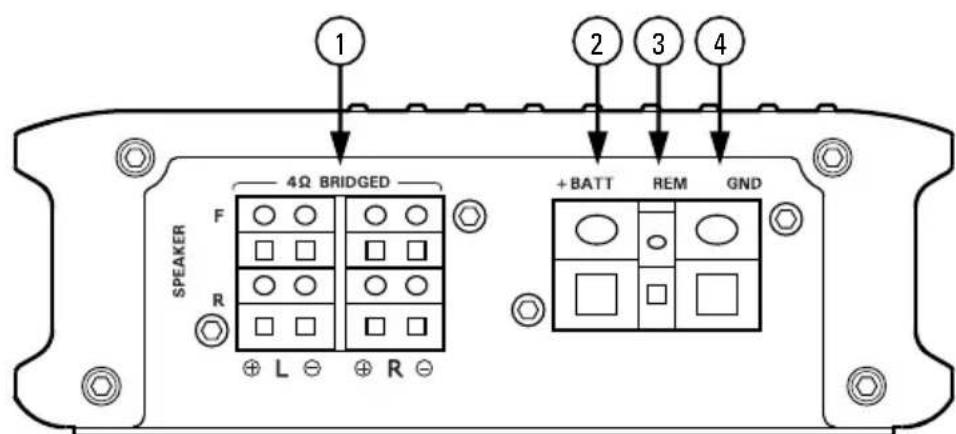

Layout do paine do amplificador de 4 canais

LAYOUT DO PAINEL

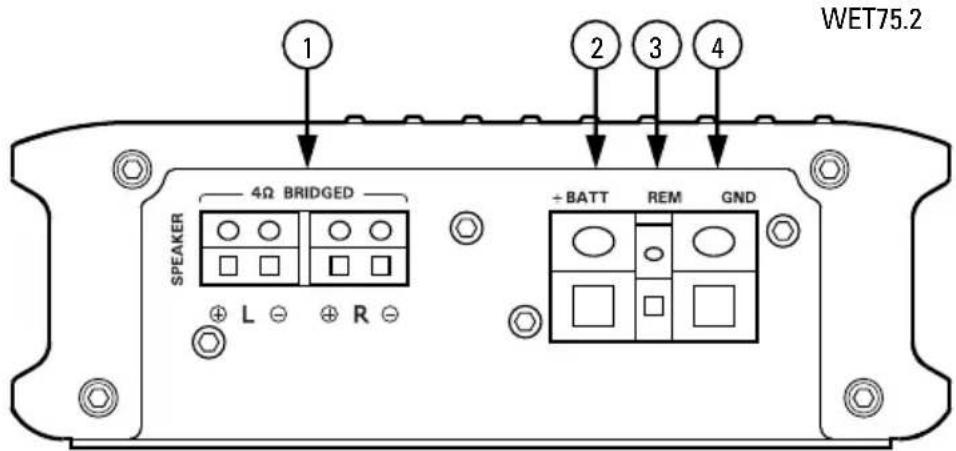

Layout do paine do amplificador de 2 canais

LAYOUT DO PAINEL

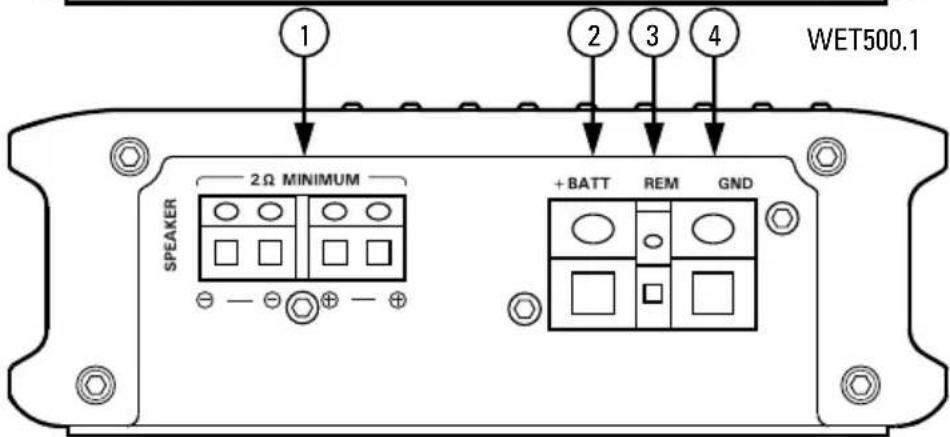

Layout do paine do amplificador monobloco

WET500.1

DIAGRAMA DE CONEXão

Consulte a párgina 26 para os diagramas de conexão do amplificador.

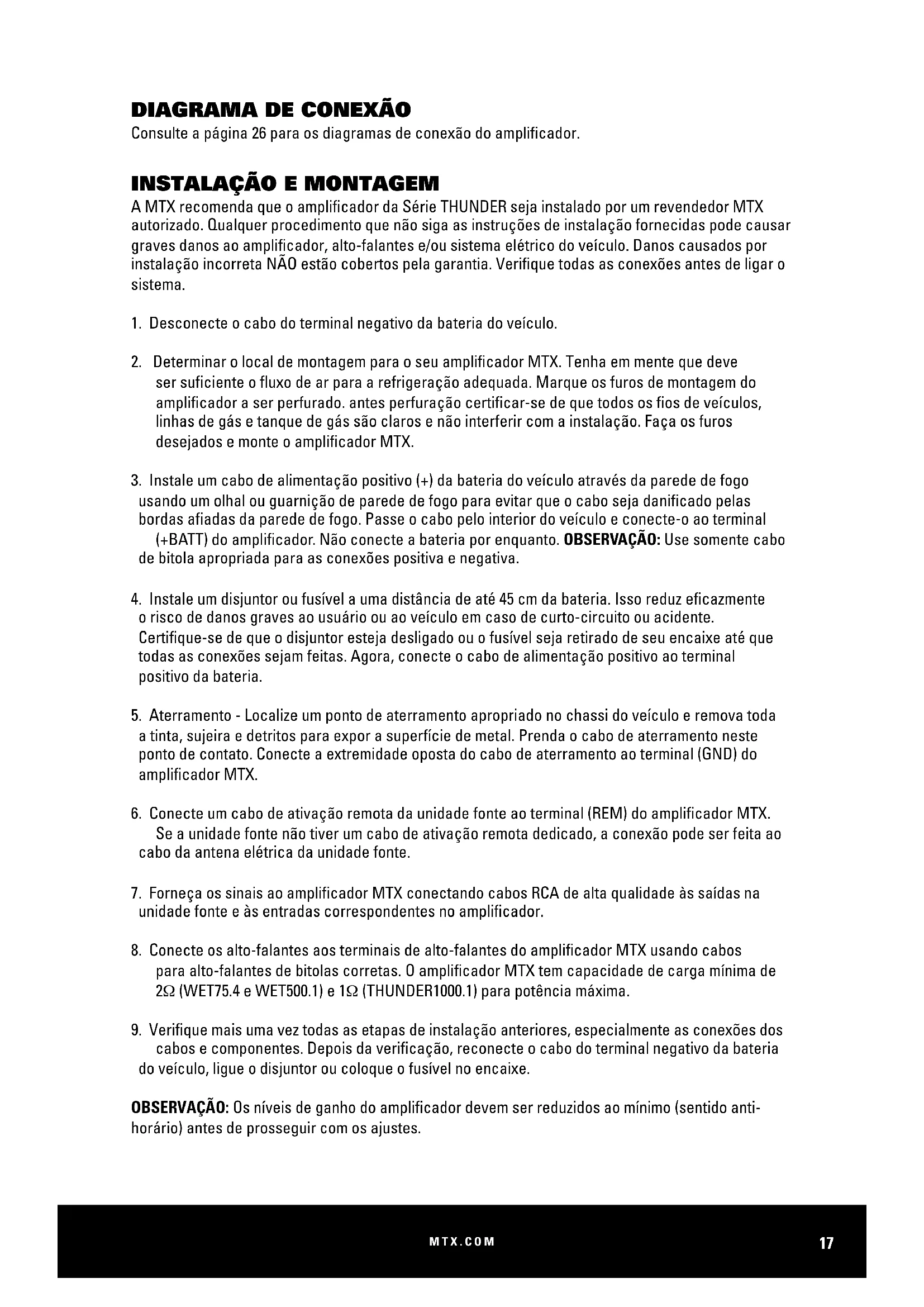

INSTALAÇÃO E MONTAGEM

A MTX recomenda que o amplificador da Série THUNDER sera instalado por um revendedor MTX autorizzato. Qualquer procedimento que não siga as instruções de instalação fornecidas pode causar graves danos ao amplífador, alto-falantes e/ouSYSTEMAétrico do veloculo. Danos causados por instalação incorrente NÃO está cobertos pela garantia. Verifique todas as conexões antes de ligar o sistema.

1. Desconecte o cabo do terminal negativo da bateria do voiculo.
2. Determinar o local de montagem para o seu amplíficator MTX. Tenha em mente que deve ser suficiente o fluxo de ar para a refrigeração adequada. Marque os furos de montagem do amplíficator a ser perfurado. antes perfuração certificar-se de que todos os fios de veículos, linhas de gás e tanque de gás são claros e não interferir com a instalação. Faça os furos desejados e monte o amplíficator MTX.
3. Instale um cabo de alimentacao positivo (+) da bateria do voculo atraves da parede de fogo usingo um olhal ou guarnicao de parede de fogo para evitar que o cabo sera danificado pelas bordas afiadas da parede de fogo. Passe o cabo poel interior do voculo e connecte-o ao terminal (+BATT) do amplificador. Nao connecte a bateria por quando. OBSERVACAO: Use somente cabo de bitola apropriadapara as conexoes positiva e negativa.
4. Instale um disjuntor ou fusivel a uma distancia de até 45 cm da bateria. Isso reduz eficazmente o risco de danos graves ao uso éo ao veiculo em caso de curto-circuito ou acidente. Certifique-se de que o disjuntor esteja desligado ou o fusivel sera retirado de seu encaixe até que todas as conexões sejam feitas. Agora, conecte o cabo de alimentação positivo ao terminal positivo da bateria.
5. Aterramento - Localize um punto de aterramento apropriad no chassi do voiculo e remove toda a tinta, sujeira e detritos para expor a superficie de metal. Prenda o cabo de aterramento neste punto de contacto. Conecte a extremidade oposta do cabo de aterramento ao terminal (GND) do amplificador MTX.
6. Conecte um cabo de ativação remota da unidade fonte ao terminal (REM) do amplificador MTX. Se a unidade fonte não tiver um cabo de ativação remota dedicado, a conexão pode ser feita ao cabo da antenna eletrica da unidade fonte.
7. Forneça os sinais ao amplífador MTX conectando cabos RCA de alta qualidaçá as saidas na unidade fonte e às entradas correspondentes no amplífador.
8. Conecte os alto-falantes aos terminais de alto-falantes do amplificador MTX using cabos para alto-falantes de bitolas corretas. O amplificador MTX tem capacidade de cargo minima de 2 (WET75.4 e WET500.1) e 1 (THUNDER1000.1) para potência Tmaxa.
9. Verifique mais uma vez todas as etapas de instalação anteriores, especialmente as conexões dos cabos e componentes. Depois daverification, reconecte o cabo do terminal negativo da bateria do veiculo, ligue o disjuntor ou colque o fusível no encaixe.

OBSERVACAO: Os nveis de ganho do amplificador devem ser reduzidos ao minimo (sentido antihorário) antes de prosseguir com os ajustes.

INSTALAÇÃO

Para um desempenho adequado e Segurancà MTX recomenda a instalação de um fusível em linha por Manual de Instruções do Propietário de Accordo com o seguito.

Problema Causa Solutão
Nenhuma indicação de LEDt	Não há corrente de +12V na conexão remota	Fornça +12V ao terminal
	Não há corrente de +12V na conexão de alimentação elétrica	Fornça +12V ao terminal
	Conexão terra insufúiente Verifique a conexão terra
	Fusível queimado Troque o fusível
LED PWR aceso, sem som	Volume desligado na unidade fonte Aumente o volume na unidade fonte
	Conexões dos alto-falantes não feitas	Conecte os alto-falantes
	Controle de ganho desligado no amplificador	Aumente o ganho
	Unidades de processamento de sinais desligadas	Alimente o processor de sinais
	Todos os alto-falantes estourados Troque os alto-falantes
Áudio distorcido	Volume da unidade principal alto demais	Abaixe o volume da unidade principal
	Ganho do amplífador alto demais Abaixe o ganho do amplífador
Balança invertido	Conexões dos cabos dos canais esquerdo e direito invertidas	Corrija a orientação dos cabos dos alto-falantes
	Entradas RCA invertidas Inverta as entradas RCA
Graves fracos	Alto-falantes connectados fora de fase	Conecte os alto-falantes com a fase correta
	Os subwooferes usados não são da MTX	Compre subwooferers MTX
Os Fuseiweis queimam	Níveis de saía excessivos Abaixe o volume
	Amplífador defeituoso	Envie a unidade para assistência técnica

ESPECIFICAÇÉS

Modelo WET500.1 WET75.2 WET75.4
Descrição 500 W RMS Mono 2x 75 W RMS 4 x 75 W RMS
Potência RMS a 14,4 V
Carga de 1 Ω ND ND ND
Carga de 2 Ω 500 W RMS 2x 100 W RMS 4 x 100 W RMS S
Carga de 4 Ω 300 W RMS 2 x 75 W RMS 4 x 75 W RMS$
Caracteristicas
Nível de entrada 0,2 a 5 V 0,2 a 5 V
Resposta de frequência 20Hz a 220Hz 15Hz a 25kHz 15Hz a 25kHz
Filtro passa-baixa (LPF)	40Hz a 220Hz	50Hz a 750Hz (traseiro)	50Hz a 750Hz (traseiro)
Filtro passa-alta (HPF)	ND	50Hz a 750Hz (traseiro)	10Hz a 200Hz (frontal) 50Hz a 750Hz (traseiro)
Filtro subsônico	20Hz a 50Hz	ND ND
THD at 4Ω, 1W	<0.3%	<0.05%	<0.05%
Relação sinal a ruido	>75dB	>78dB	>78dB
Intensificação de graves	Comutavel, de 0 a 6 dB a 12 dB	Comutavel, de 0 a 6 dB a 12 dB	ND
Melhor eficiência a 4Ω	>80%	>80%	>60%
Carga minima	1 Ω	2 Ω	2 Ω
Controle remoto de controle externo de graves (EBC) optional	Sim	ND ND
Proteção contra baixa tensão	Sim, proteção a <8 V	Sim, proteção a <8 V	Sim, proteção a <8 V
Teste de curto-circuito em potência maior	Aprovado	Aprovado	Aprovado
Temperatura de proteção contra sobreaqueamento	Proteção a 80 °C / 176 °F	Proteção a 80 °C / 176 °F	Proteção a 80 °C / 176 °F
Componentes eplacedacircuito impresso	Peças SMD / PCB FR-4 deinous lados	Peças SMD / PCB FR-4 deinous lados	Peças SMD / PCB FR-4 deinous lados
Dimensoes
Altura	56.5mm (2,25")	56.5mm (2,25")	56.5mm (2,25")
Largura	160mm (6,31") 160 mm (6,31") 160 mm (6,31")
Comprimento	229mm (9,02")	240mm (9,45")	310mm (12,21")

OBSERVACAO: A cargo paralela equivalente do woofer não pode ser menor que a cargo nominal minima. Os dois terminais negativos, assim como os terminais positivos, está em paralelo dentro dos amplificadores. Os amplificadores são monobloco e não amplificadores multicanais. A cargo minima do amplífador WET500.1 é 2Ω.
