WET75.4 - Système hifi MTX Audio - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur 4 canaux marine
Marque	MTX Audio
Modèle	WET75.4
Puissance de sortie RMS (14,4 V)	4 x 75 W sous 4 Ω 4 x 100 W sous 2 Ω
Impédance minimale	2 Ω par canal
Réponse en fréquence	15 Hz à 25 kHz
Filtre passe-haut (HPF) avant	10 Hz à 200 Hz (réglable ou OFF)
Filtre passe-haut / passe-bas arrière	50 Hz à 750 Hz (réglable, avec mode Full Range)
Distorsion harmonique totale (THD)	< 0,05 % sous 4 Ω, 1 W
Rapport signal/bruit	> 78 dB
Niveau d'entrée	0,2 V à 5 V
Alimentation	12 V CC (batterie véhicule)
Fusible recommandé	60 A (en ligne)
Dimensions (H x L x P)	56,5 mm x 160 mm x 310 mm
Matériaux	PCB double face, composants SMD, revêtement conforme, couvercle plexiglas, quincaillerie inox, joints caoutchouc
Protections	Court-circuit, surtension, sous-tension (< 8 V), surchauffe (80°C)
Utilisation	Marine (résistant à l'humidité)
Entretien et nettoyage	Essuyer avec un chiffon sec. Ne pas utiliser de produits agressifs.
Sécurité	Débrancher la batterie avant installation. Utiliser un fusible à moins de 45 cm de la batterie.

FOIRE AUX QUESTIONS - WET75.4 MTX Audio

Comment brancher l'alimentation ?

Connectez la borne +BATT à la batterie via un fusible de 60 A installé à moins de 45 cm. Reliez GND à la masse du châssis (peinture enlevée). Branchez REM au fil de mise en marche de l'autoradio.

Quelle est la charge minimale par canal ?

L'impédance minimale est de 2 Ω par canal pour une puissance maximale.

Comment régler le gain ?

Le gain ajuste la sensibilité de 0,2 V à 5 V. Tournez-le à fond vers la gauche (min), puis augmentez progressivement jusqu'à obtention du niveau souhaité sans distorsion. Ce n'est pas un contrôle de volume.

Comment utiliser les filtres intégrés ?

Les canaux avant disposent d'un filtre passe-haut réglable de 10 Hz à 200 Hz (OFF = gamme complète). Les canaux arrière offrent les modes LP, HP ou Full Range, avec une fréquence de coupure de 50 à 750 Hz.

Que faire si la LED de protection s'allume ?

La LED rouge indique une anomalie (court-circuit, surchauffe, sous-tension). Débranchez l'amplificateur, vérifiez les connexions et corrigez le problème avant de remettre sous tension.

Puis-je l'utiliser avec un caisson de graves ?

Oui, mais le WET75.4 est un amplificateur 4 canaux conçu pour des enceintes full-range ou des composants. Pour un caisson, utilisez plutôt le modèle monobloc WET500.1.

Quels câbles utiliser pour le branchement ?

Utilisez des câbles de calibre adapté (AWG 8 ou 4 pour l'alimentation, AWG 16-12 pour les haut-parleurs). Pour les signaux, préférez des câbles RCA torsadés de qualité.

Comment monter l'amplificateur ?

Choisissez un endroit avec une bonne ventilation. Percez des trous de montage en évitant réservoir et conduites. Fixez avec les vis fournies. Assurez-vous que le câble d'alimentation ne frotte pas contre des bords métalliques.

Que faire en cas d'absence de son ?

Vérifiez que la LED d'alimentation est allumée. Contrôlez : le volume de la source, le gain de l'amplificateur, les connexions RCA et haut-parleurs, et que le fusible n'a pas sauté.

Puis-je le nettoyer avec un produit chimique ?

Non. Utilisez un chiffon doux et sec légèrement humide. Évitez les solvants, alcools ou nettoyants abrasifs qui pourraient endommager le revêtement.

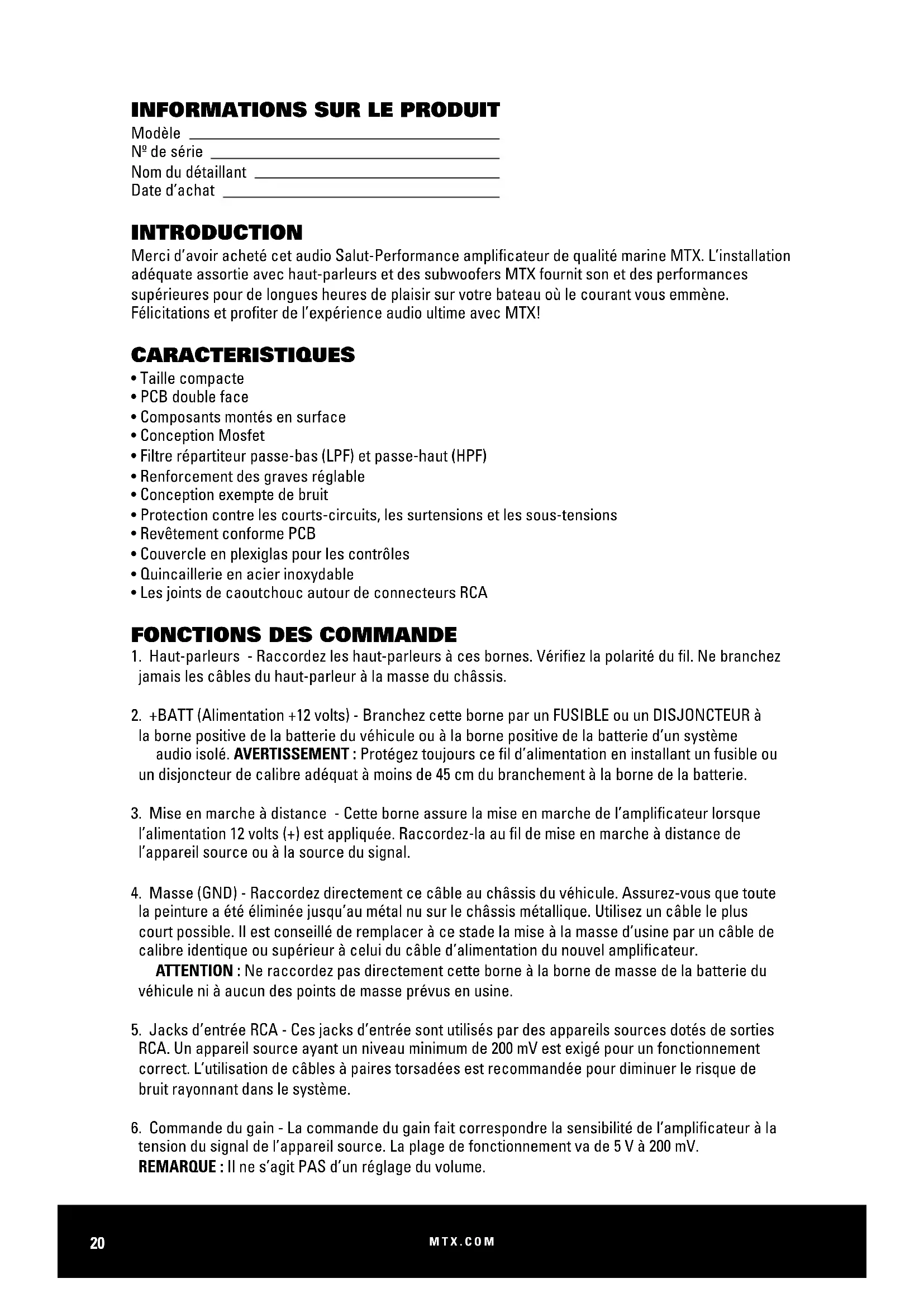

MODE D'EMPLOI WET75.4 MTX Audio

Merci d'avoir acheté cet audio Salut-Performance amplificateur de qualite marine MTX. L'installation adequate assortedie avec haut-parleurs et des subwoofoers MTX fournit son et des performances supérieures pour de longues heures de prise sur voitre bateau ou le courant vous emmene.

Félicitations et profiter de l'expérience audio ultime avec MTX!

CHARACTERISTIQUES

• Taille compacte
  PCB double face
• Composants montés en surface
• Conception Mosfet
  Filtre repartiteur salle-bas (LPF) et salle-haut (HPF)
• Reinforcement des graves régiable
• Conception exemple de bruit
• Protection contre les courts-circuits, les surtensions et les sous-tensions
  Revêtement conforme PCB
• Couvercle en plexiglas pour les contrôles
• Quincaillerie en acier inoxydable
• Les joints de caoutchouc aujourd'hui
• Les joints de caoutchouc au cours de connecteurs RCA

FONCTIONS DES COMMANDE

1. Haut-parleurs - Raccordez les haut-parleurs à ces bornes. Vérifiez la polarité du fil. Ne branchez jamais les câbles du haut-parleur à la masse du chassin.
2. +BATT (Alimentation +12 volts) - Branchez cette borne par un FUSIBLE ou un DISJONCTEUR à la borne positive de la batterie du vehicule ou à la borne positive de la batterie d'un système audio isolé. AVERTISSEMENT: ProtégEZ toujours ce fil d'alimentation en installing un fusible ou un disjoncteur de calibre ajustat moins de 45 cm du branchement à la borne de la batterie.
3. Mise en marche à distance - Cette borne assure la mise en marche de l'amplificateur lorsque l'alimentation 12 volts (+) est appliquée. Raccordez-la au fil de mise en marche à distance de l'appareil source ou à la source du signal.
4. Masse (GND) - Raccordez directement ce cable au chassin du vehicule. Assurez-vous que toute la peinture a ete eliminee jusqu'au metal nu sur le chassin metallique. Utilisez un cable le plus court possible. Il est conseilde de replacer a ce stade la mise a la masse d'usine par un cable de calibre identique ou supieur a celui du cable d'alimentation du nouvel amplificateur.

ATTENTION: Ne raccordez pas directement cette borne à la borne de masse de la batterie du vehicule ni àaucun des points de masse prévus en usine.

1. Jacks d'entrée RCA - Ces jacks d'entrée sont utilisés par des appareils sources dotés de sorties RCA. Un apparéil source ayant un niveau minimum de 200mV est exigé pour un fonctionnement correct. L'utilisation de cables à paires torsadées est recommendée pour diminuer le risque de bruit rayonnant dans le système.
2. Commande du gain - La commande du gain fait correspondre la sensibilité de l'amplificateur à la tension du signal de l'appareil source. La plage de fonctionnement va de 5V à 200mV .

REMARQUE: Il ne s'agit PAS d'un réglage du volume.

1. Commande du filtré passée-bas (modèle monobloc) – Cette commande est utilisé pour selectionner la fréquence désirée du filtré répartiteur passée-bas. La fréquence peut être ajustée de 40 Hz à 220 Hz pour tous les modèles des graves, type monobloc.
2. Commande du filtré subsonique (modèle monobloc) – Cette commande peut éliminer les basses fréquences indésirables de 20 Hz (arrêt) à 50 Hz. Cette fonction doit être utilisée uniquement avec des caissons à évets.
3. Commutateur de renforcement des graves (modèle monobloc) - Ce commutateur permet de renforcer le niveau des graves de 0 dB, 6 dB ou 12 dB. La fréquence de renforcement est centré à 50 Hz.
4. Filtre passer-haut (pleine gamme) - Ceci contrôle les fréquences provenant des canaux avant. La coupure des basses fréquences peut être régée de la position arrêt (OFF) à 200 Hz. À la position arrêt (OFF), aucuneasse fréquence n'est coupée,la gamme complete est active.
5. Commande du mode répartiteur et commande de la fréquence (pleine gamme) - Ces commandes permettent de contrôler les fréquences pour les canaux arrêtés. Il y a une option pour Low Pass (LP/filtre passé-bas), Full Range (gamme complète) ou High Pass (HP/filtre passé-haut). En mode LP ou HP, la fréquence de filtre peut être régée de 50 Hz à 750 Hz.
6. Indicateur d'alimentation - Cette DEL s'allume quand l'amplificateur fonctionne correctement.
7. Indicateur de protection - La DEL rouge s'allume et clignote en cas d'une anomalie reçue par l'amplificateur. Débranchez l'amplificateur et corrigez l'anomalie avant de rebrancher l'amplificateur.

DISPOSITION DU PANNEAU

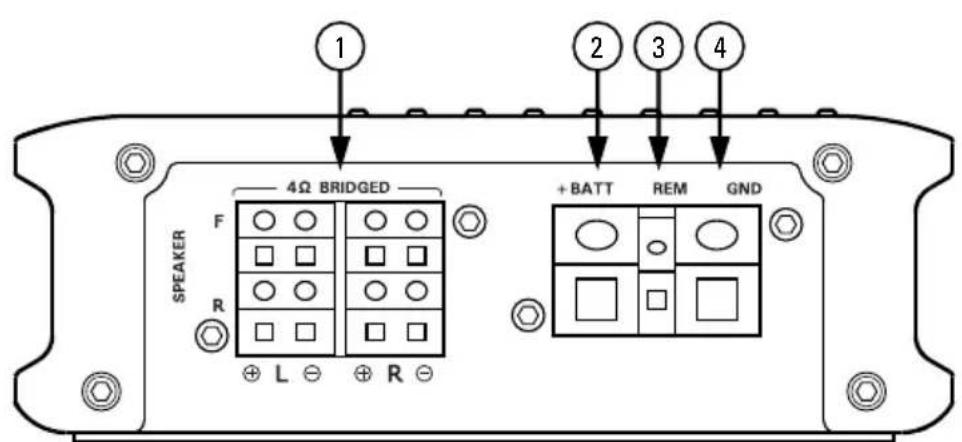

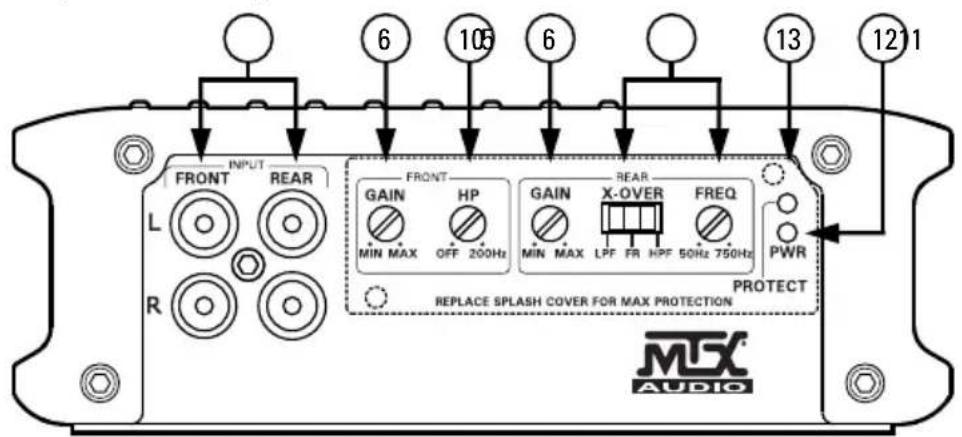

Disposition du panneau de I'amplificateur 4 canaux

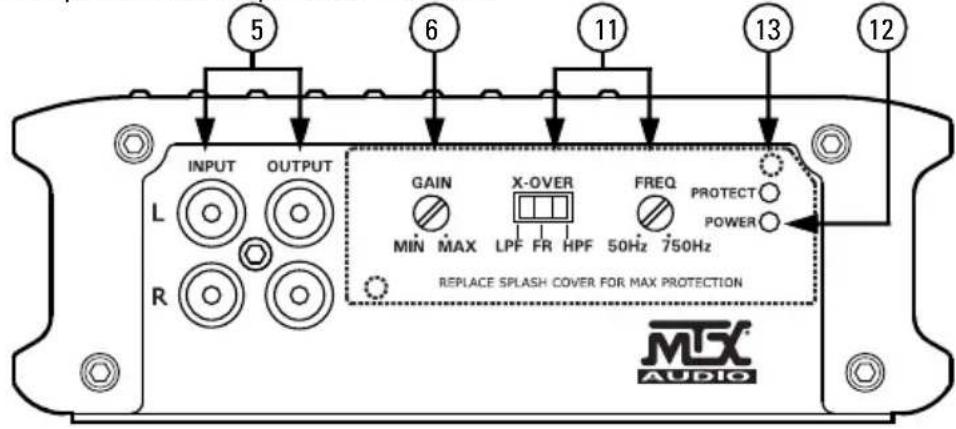

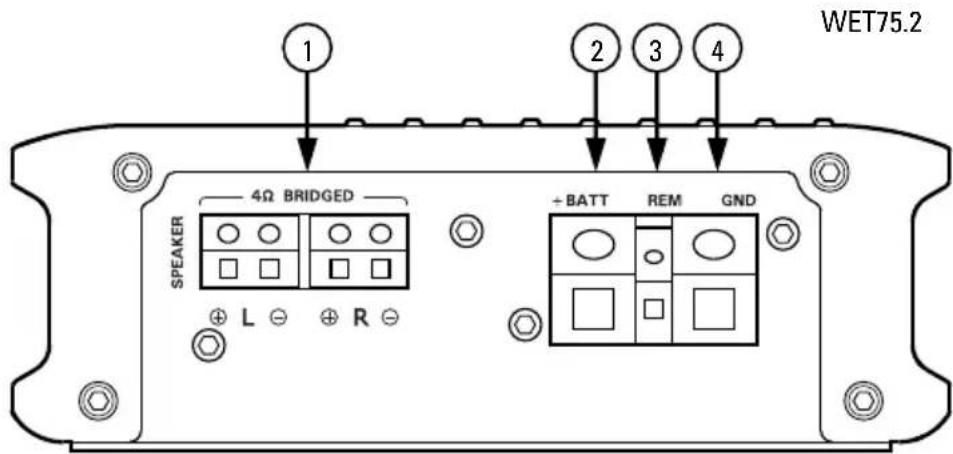

PANEL LAYOUT

Disposition du panneau de I'amplificateur 2 canaux

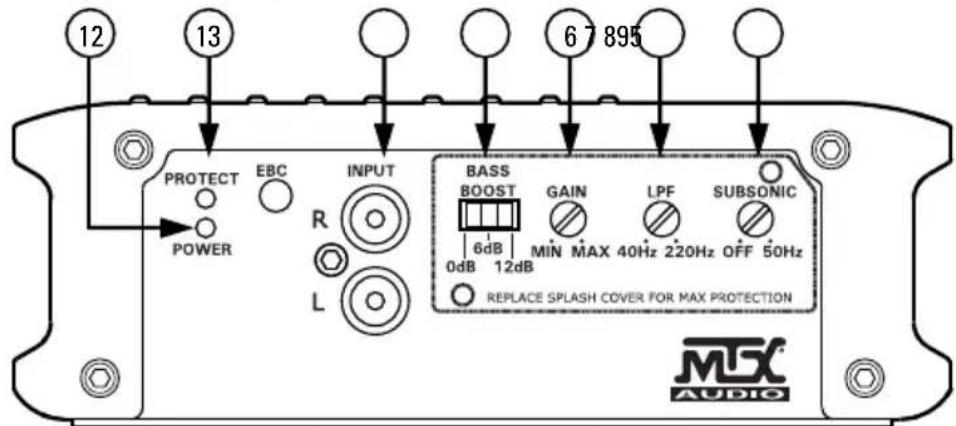

PRESENTATION DU PANNEAU

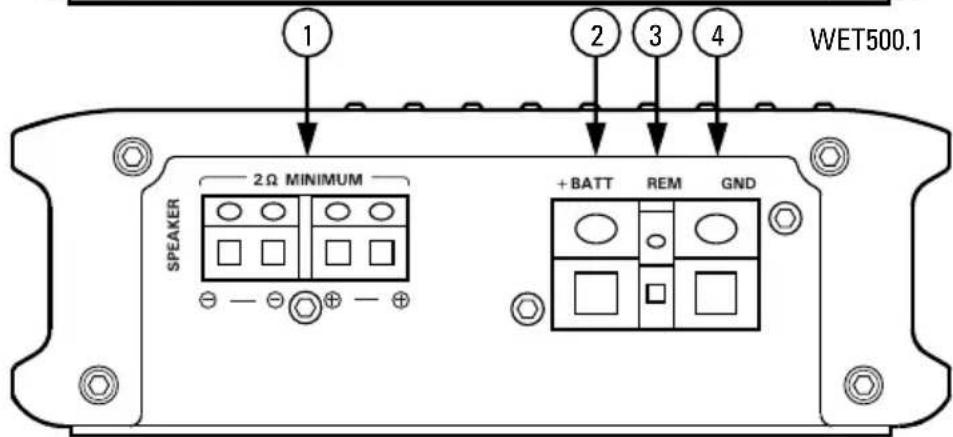

Présentation du panneau de l'amplificateur monobloc

WET500.1

SCHEMA DE CABLAGE

Voir page 26 pour les schémas de câblage de l'amplificateur.

INSTALLATION ET MONTAGE

MTX conseille de confier l'installation de l'amplificateur série THUNDER à un détaillant MTX agréé. Tout écart des instructions d'installation spécifiées peut entraîner de graves dommages à l'amplificateur, aux haut-parleurs et/ou au système électrique du vehicule. Les dommages entrainés par une installation incorrecte ne sont PAS couverts par la garantie. Vérifiez tous les branchements avant demettre le système sous tension.

1. Debranchez le cable négatif de la batterie du vehicule.
2. Détérminer le lieu de montage de votre amplificateur MTX. Gardez à l'esprit qu'il devrait y avoir débit d'air suffisant pour un bon refroidissement. Marquez les trous de montage de l'amplificateur d'être foré. Avant de percer assurez-vous que tous les fils de vehicules, conduites de gaz, et le réservoir de gaz sont claires et ne pas interférer avec l'skeleton. Percez les trous désirés et montez l'amplificateur MTX.
3. Installez un cable d'alimentation positif (+) de la batterie du vehicule jusqu'au tablier en utilisant un passé-fil ou une traversée de tablier. Acheminez le cable jusqu'à l'intérieur du vehicule et branchez-le à la borne (+BATT) de l'amplificateur. Ne raccordez pas encore à la batterie.

REMARQUE: Utilisez uniquement un fil de calibre approprié pour les branchements positifs et négatifs.

1. Installé un disjoncteur ou un fusible à moins de 45 cm de la batterie. Ceci réduit efficacement le risque de blessure pour les personnes et de dommage pour le vehicule en cas de court-circuit ou d'un accident. Vérifiez que le disjoncteur est désacté ou le fusible est hors du porte-fusible jusqu'à ce que tous les branchements soient effectuels. Ensuite, branchez le cable d'alimentation positif à la borne positive de la batterie.
2. Mise à la masse - Repérez un point qui convient sur le chassis du vehicule et éliminez l'intégrality de la peinture, de la salissure ou des débris et mettez à nu la surface métallique. Raccordez le fil de masse à ce point de contact. Branchez l'autre extrémité du fil de masse à la borne de masse (GND) sur l'amplificateur MTX.
3. Raccordez un fil de mise en marche à distance de l'unité source à la borne (REM) de l'amplificateur MTX. Si l'appareil source n'est pas doté d'un fil de mise en marche à distance dédié, vous pouvez brancher la borne REM de l'amplificateur MTX au fil d'antenne électrique de l'appareil source.
4. Acheminez le signal à votre amplificateur MTX en raccordant les cables du signal à l'aide des fiches haute qualité RCA aux sorties correspondantes à l'unité source et aux entrées de l'amplificateur.
5. Raccordez vos haut-parleurs aux bornes du haut-parleur de l'amplificateur MTX en utilisant un fil de calibre adapté au haut-parleur. L'amplificateur MTX peut piloter une charge minimum de 2 Ω (WET75.4 et WET500.1) pour une puissance maximale.
6. Vérifiez à nouveau toutes les étapes précédentes de l'installation, en particulier les branchements des cables et des composants. ÀpRES cette vérification, rebranche le cable négatif de la batterie du vehicule, activez le disjoncteur ou placez le fusible dans le porte-fusible.

REMARQUE: Les niveaux de gain sur l'amplificateur doivent être positionnés au minimum (sens inverse des aiguilles d'une montre) avant de commencer les réglages.

INSTALLATION

Pour la bonne exécution et de la sécurité MTX commande d'installer un fusible en ligne par les instructions du mode d'emploi selon la formule suivante.

THUNDER1000.1 - 100A Fusible WET500.1 - 60A Fusible WET75.4 - 60A Fusible

EN CAS DE DIFFICULT

Problème Cause Solution
Aucune indication de DEL	Absence d'alimentation 12 V à la connexion distante	Fournir une alimentation 12 V à la borne
	Absence d'alimentation 12 V à la connexion d'alimentation	Fournir une alimentation 12 V à la borne
	Connexion de masse insuffisante Vérifié	ier le raccordement à la masse
	Fusible d'alimentation sauté Remplacer	er le fusible
DEL d'alimentation active, aucune sortie	Volume activé Appareil source désactivé	Augmenter le volume sur l'appareil source
	Aucun branchement aux haut-parleurs	Étabrir les branchements aux haut-parleurs
	Commande du gain sur l'amplificateur désactivée	Activer le gain
	Unités de traitement du signal désactivées	Mettre le processeur du signal sous tension
	Tous les haut-parleurs ont sauté (hors d'utilage)	Remplacer les haut-parleurs
Sortie déformée	Le volume de l'appareil source est trop élevé	Réduire le volume de l'appareil source
	Le gain de l'amplificateur est trop élevé	Réduire le gain de l'amplificateur
Équilibre inversé	Le branchement des fils des haut-parleurs gauche et droit (L et R) est inversé	Corriger le branchement des fils des haut-parleurs
	Les entrées RCA sont inversées Inverser les entrées RCA
Les graves sont faibles	Les haut-parleurs sont câblés hors phase	Câbler les haut-parleurs en phase correcte
	Les caissons de graves utilisés ne sont pas des MTX	Acheter des caissons de graves MTX
Fusibles sautés	Niveau de sorties trop élevés Réduire	le volume
	Amplificateur défectueux Retourner paur réparation

CHARACTERISTIQUES TECHNIQUES

Modèle WET500.1 WET75.2 WET75.4
Description 500 W eff. mono 2 x 75 W eff. 4 x 75 W eff.
Puisance eff. à 14,4 V
Charge 1 Ω NA NA NA
Charge 2 Ω 500 W eff. 2 x 100 W/ eff. 4 x 100 W eff.
Charge 4 Ω 300 W eff. 2 x 75 W/ eff. 4 x 75 W eff.
Caracteristiques
Niveau d'entrée 0,2 à 5 V 0,2 à 5 V	0,2 à 5 V
Réponse en fréquence 20 Hz à 220 Hz 15 Hz à 25 kHz 15 Hz à 25 kHz
Filtre passer-bas (LPF) 40 Hz à 220 Hz	Hz	50 Hz à 750 Hz (arrière)	50 Hz à 750 Hz (arrière)
Filtre passer-haut (HPF)	NA	50 Hz à 750 Hz (arrière)	10 Hz à 200 Hz (avant)50 Hz à 750 Hz (arrière)
Filtre subsonique	20 Hz à 50 Hz	NA NA
THD at 4Ω, 1W	<0,3 %	<0,3 %	<0,05 %
Rapport signal sur bruit	>75 dB	>78 dB	>78 dB
Renforcement des graves	0 à 6 dB à 12 dB permutable	0 à 6 dB à 12 dB permutable	NA
Meilleure efficacité à 4 Ω	>80 %	>60 %	>60 %
Charge minimum	2 Ω	2 Ω	2 Ω
EBC (commande externe des graves) à distance en option	Oui NA NA
Protection contre les sous-tensions	Oui, Protection <8 V	Oui, Protection <8 V	Oui, Protection <8 V
Test de court-circuit à la puissance maximale	Bon	Bon	Bon
Température de protection contre la surchauffe	Protection à 80°C/176°F	Protection à 80°C/176°F	Protection à 80°C/176°F
Composants et PCB	Pièces SMD / PCB FR-4 double face	Pièces SMD / PCB FR-4 double face	Pièces SMD / PCB FR-4 double face
Dimensions
Hauteur	56.5mm (2.25")	56.5mm (2.25")	56.5mm (2.25")
Largeur	160mm (6.31")	160mm (6.31")	160mm (6.31")
Longueur	229mm (9.02")	229mm (9.45") 310 mm (12.21")	mm (12.21")

WIRING DIAGRAM

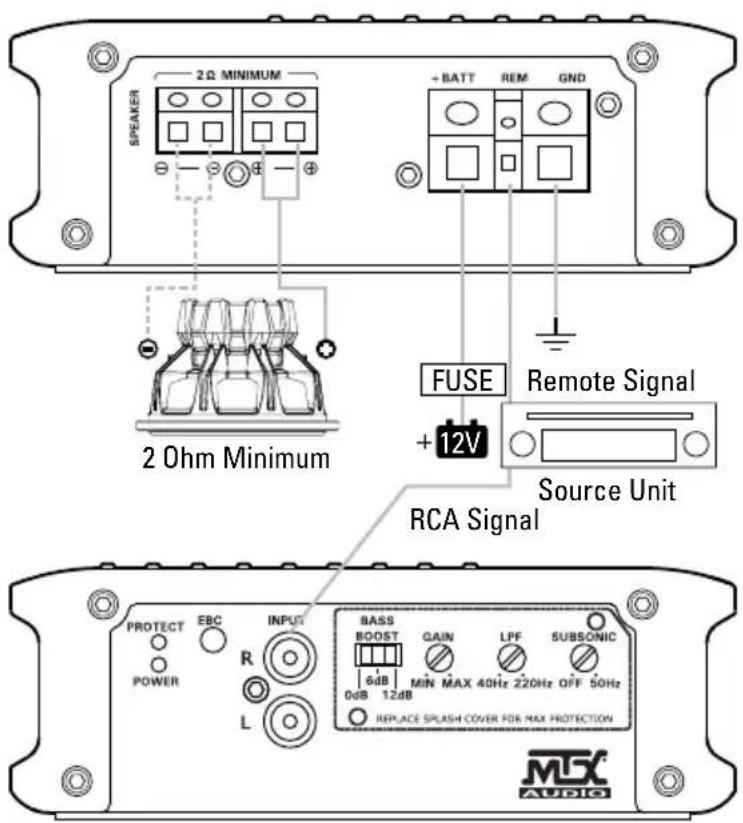

Mono Block Amplifier Wiring (Single Subwoofer Load)

WIRING DIAGRAM

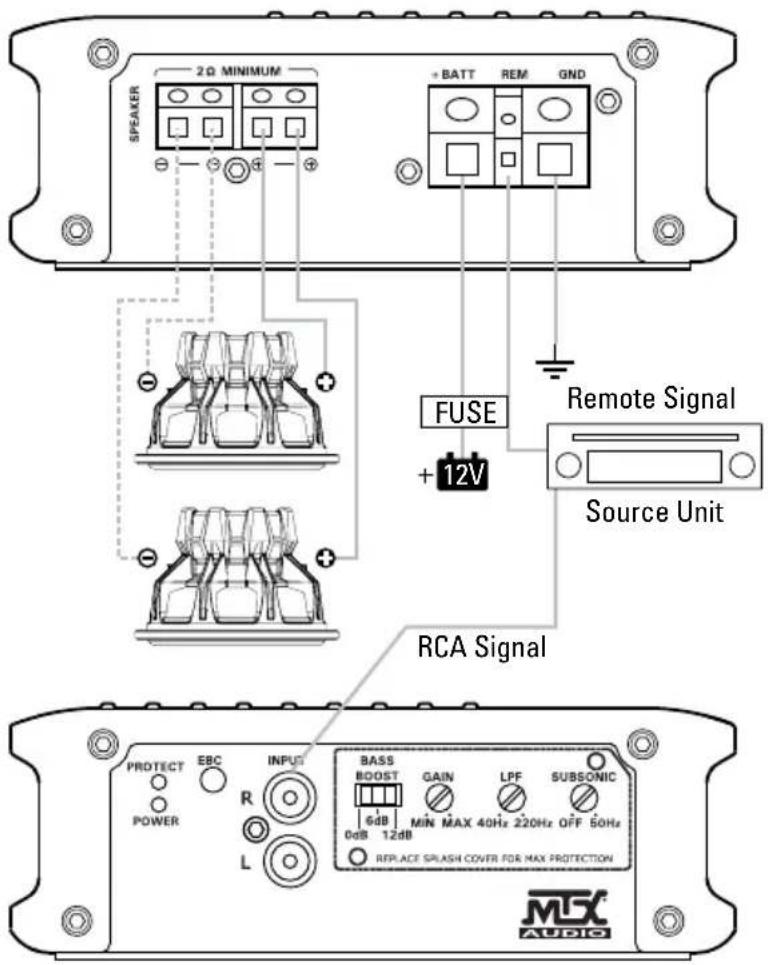

Mono Block Amplifier Wiring (Multi-Subwoofer Load)

REMARQUE: Une charge de caisson de graves en parallèle ne peut être inférieure à la valeur nominale minimale de charge. Les deux bornes négatives sont mises en parallèle à l'intérieur des amplificateurs, comme le sont les deux bornes positives. Ce sont des amplificateurs monoblocs et non des amplificateurs multi-canaux. La charge minimale pour l'amplificateur WET500.1 est de 2 Ω.

WIRING DIAGRAM
