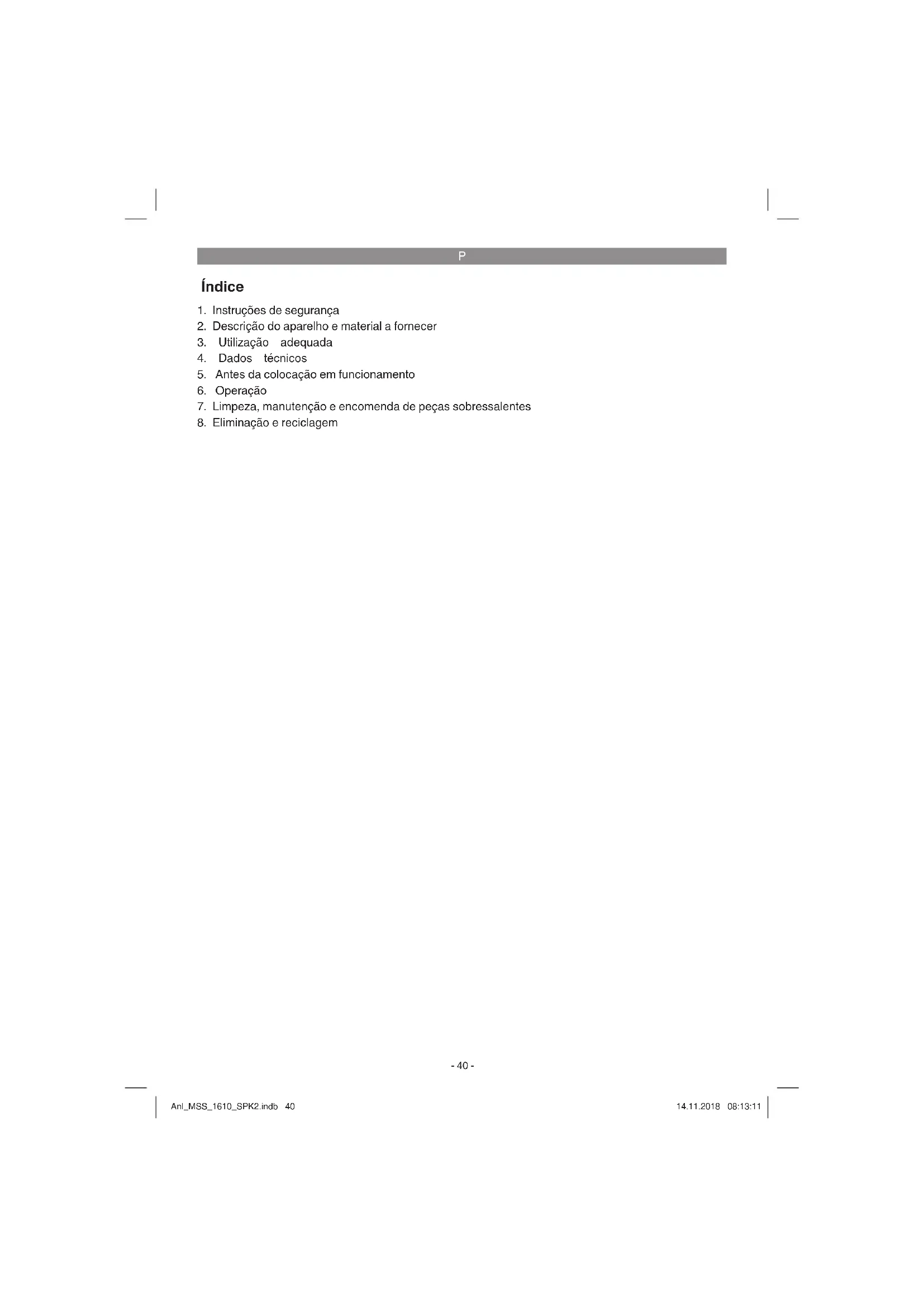

MANUAL DE UTILIZADOR MSS 1610 EINHELL

1. Instruções de segurança

2. Descrição do aparelho e material a fornecer

3. Utilização adequada

5. Antes da colocação em funcionamento

7. Limpeza, manutenção e encomenda de peças sobressalentes

8. Eliminação e reciclagem

Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções Cuidado! Use uma protecção auditiva. O ruído pode provocar danos no aparelho auditivo. Cuidado! Use óculos de protecção. As faíscas produzidas durante o trabalho ou as aparas, os estil- haços e a poeira que saem do aparelho podem provocar cegueira. Cuidado! Use uma máscara de protecção para pó. Durante os trabalhos em madeira e outros materiais pode formar-se pó prejudicial à saúde. Os materiais que contenham amianto não podem ser trabalhados! Cuidado! Perigo de ferimento! Não aproxime as mãos do disco de serra em movimento. Anl_MSS_1610_SPK2.indb 41Anl_MSS_1610_SPK2.indb 41 14.11.2018 08:13:1114.11.2018 08:13:11P

Perigo! Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para preve- nir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de in- struções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

Perigo! Leia todas as instruções de segurança e indicações. O incumprimento das instruções de segurança e indicações pode provocar choques eléctricos, incêndios e/ou ferimentos graves. Guarde todas as instruções de segurança e indicações para mais tarde consultar. A substrutura tem de ser instalada sobre uma base plana e limpa. Quando usar esta substrutura para serra de corte transversal, fi xe o aparelho sempre com todos os 4 parafusos. Respeite a capacidade de carga máxima admissível da substrutura. Observe os princípios gerais de segurança relativos aos aparelhos para transformação da madeira. Observe o manual de instruções original e as instruções de segurança do aparelho que utiliza em conjunto com a substrutura.

2. Descrição do aparelho e material

2.1 Descrição do aparelho (fi gura 1, 2)

1.a) Dispositivo de fi xação à esquerda 1.b) Dispositivo de fi xação à direita

4. Alavanca de bloqueio

9. Punho de retenção

12. Parafuso de regulação

15. Parafuso francês

16. Porca para prolongamento

17. Parafuso de cabeça sextavada interior curto

18. Parafuso de cabeça sextavada interior

21. Porca de fi xação

22. Caixa porta-objetos

23. Base de apoio da peça

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nos- sos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas infor- mações do serviço de assistência técnica no fi m do manual.

Abra a embalagem e retire cuidadosamente o aparelho.

Remova o material da embalagem, assim como os dispositivos de segurança da emba- lagem e de transporte (caso existam).

Verifique se o aparelho e as peças acessóri- as apresentam danos de transporte.

Se possível, guarde a embalagem até ao ter- mo do período de garantia. Perigo! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia!

Dispositivo de fixação (2x)

Punho de retenção (2x)

Parafuso francês (2x)

Parafuso de cabeça sextavada interior curto (4x)

Manual de instruções original

3. Utilização adequada

A substrutura para serra de corte transversal serve para fi xar serras de corte transversal a uma altura de trabalho ergonomicamente adequada. Na substrutura podem ser montadas todas as serras de corte transversal, serras de corte transversal e meia-esquadria, bem como serras de traçar, de corte transversal e meia-esquadria da Einhell. A esse respeito não é garantida a segurança para os aparelhos de outros fabricantes. A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou feri- mentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumi- mos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis.

Tamanho da porca de fi xação (pos. 21): ........ M8 Peso: ............................................... aprox. 13 kg Capacidade de carga máx. (aparelho incl. o material a cortar): ......................................100 kg Pode consultar os restantes dados técnicos relativos às dimensões na fi gura 14.

5. Antes da colocação em

5.1 Montagem da substrutura (fi guras 3-7;

Posicione a substrutura, com os apoios (pos. 6) virados para cima, sobre uma base adequada de modo a não danificar o aparelho. Pressione a alavanca (pos. 11) e levante os quatro apoios até à posição de engate (figura 3).

Vire então a substrutura ao contrário para ficar apoiada sobre as pernas. Se a substrutura não ficar numa posição segura, um apoio (pos. 6) pode ser ajustado em altura (figura 13). Para tal, a porca de plástico (pos. 8) tem de ser primeiro solta. Rode então a base em plástico (pos. 7) para dentro ou para fora até alcançar a altura desejada. Voltar a apertar a porca de plástico (pos. 8) em seguida.

Monte os dois rolos de guia (pos. 10) no perfil quadrado das barras (pos. 3). Fixe-os com os punhos de retenção (pos. 9) (figura 4).

Coloque os dois dispositivos de fixação (pos.

1) sobre as barras-guia da substrutura (pos.

2). Fixe-os com as alavancas de aperto (pos.

Se necessário, a força de aperto dos dispositivos de fixação (pos. 1) pode ser ajustada com o parafuso de regulação (pos.

12) (figura 6). Para tal, soltar a contraporca

(pos. 13) e apertar mais o parafuso (pos.

12) para uma força de aperto maior ou

desapertá-lo para uma força de aperto menor. Voltar a apertar a contraporca (pos.

5.2 Montagem do aparelho na substrutura

As placas extensoras (pos. 14) têm de ser utilizadas consoante o tamanho do aparelho a montar. Se a distância entre os furos do aparelho for excessiva, monte-as conforme ilustrado nas figuras 8 e 9.

Solte os dispositivos de fixação (pos. 1) e ajuste, no primeiro passo, a distância entre os furos das porcas de fixação ao seu aparelho. Isto pode ser verificado, colocando o aparelho. Quando a distância entre os furos estiver ajustada corretamente, os dispositivos de fixação podem voltar a ser fixados.

cabeça sextavada interior (pos. 17 ou 18), as anilhas de mola (pos. 19) e as anilhas (pos. 20). Conforme a espessura do aparelho a fixar, podem ser usados os parafusos de cabeça sextavada interior curtos (pos. 17) ou compridos (pos. 18).

5.3 Ajuste dos rolos de guia (fi guras 11, 12)

A altura dos rolos de guia tem de ser ajustada à altura da mesa de trabalho do aparelho. Solte para tal o punho de retenção (pos. 9), ajuste a altura dos rolos de guia para o respetivo aparelho e aperte novamente. Aviso! Os rolos de guia não podem ser ajustados a uma altura superior à da mesa de trabalho do aparelho. Caso contrário, o disco de serra ou a peça a cortar pode emperrar. Além disso, os rolos de guia podem ser ajustados em largura. Solte para tal a alavanca de bloqueio (pos. 4), ajuste os rolos de guia consoante o comprimento da peça e aperte a alavanca de bloqueio de novo em seguida.

Aviso! Antes de ligar o aparelho, certifi que-se de que o dispositivo de fi xação (pos. 1), os rolos de guia (pos. 10) e os parafusos (pos. 17 ou 18) estão bem fi xos. Nunca opere o aparelho numa posição insegura. Garanta a posição segura da substrutura. Se necessário, corrija-a conforme descrito no ponto 5.1. Assegure-se de que todos os apoios estão engatados corretamente. As duas caixas porta-objetos (pos. 22) (fi gura 7), que oferecem espaço para diversas peças de pequena dimensão, servem de meios auxiliares para trabalhar com o aparelho. Além disso, os dois apoios das peças (pos. 23) podem ser rebatidos para fora (fi gura 1). Entre outras coisas, estes podem servir de espaço para arrumação para o material a cortar. Se estiver fechada, a substrutura poderá ser transportada com a ajuda da pega de transporte (pos. 24). As notas sobre a operação do respetivo aparelho podem ser consultadas no manual de instruções original e nas instruções de segurança fornecidos com o aparelho.

7. Limpeza, manutenção

e encomenda de peças sobressalentes Perigo! Retire a fi cha da corrente antes de qualquer tra- balho de limpeza.

Mantenha os dispositivos de segurança, ranhuras de ventilação e a carcaça do motor o mais limpo possível. Esfregue o aparelho com um pano limpo ou sopre com ar compri- mido a baixa pres são.

Aconselhamos a limpar o aparelho directa- mente após cada utilização.

Limpe regularmente o aparelho com um pano húmido e um pouco de sabão. Não utilize detergentes ou solventes; estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho. A entrada de água num aparelho eléctrico aumenta o risco de choque eléctrico.

No interior do aparelho não existem quaisquer peças que necessitem de manutenção.

7.3 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

Número de artigo da máquina

Número de identificação da máquina

Número da peça sobressalente necessária Pode encontrar os preços e informações actuais em www.isc-gmbh.info

8. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala- gem para evitar danos de transporte. Esta emba- lagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos aces- sórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos de- feituosos para o lixo doméstico. Para uma elimi- nação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica. Anl_MSS_1610_SPK2.indb 44Anl_MSS_1610_SPK2.indb 44 14.11.2018 08:13:1114.11.2018 08:13:11P

A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da iSC GmbH. Reservado o direito a alterações técnicas Anl_MSS_1610_SPK2.indb 45Anl_MSS_1610_SPK2.indb 45 14.11.2018 08:13:1114.11.2018 08:13:11P

Certifi cado de garantia Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser- viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pes-

soas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial quer de outra actividade independente. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-

cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados, e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial, artesanal ou industrial ou actividades equiparáveis.

3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma ins- talação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção insufi cientes. - Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de força ou impactos externos (como p. ex. danos resultantes de quedas). - Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outro tipo.

4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de ga-

rantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do perío- do de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

5. Para activar a garantia, denuncie o aparelho defeituoso em: www.isc-gmbh.info. Tenha à disposição

o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respecti- vo comprovativo ou sem a placa de características, serão excluídos pelo serviço de garantia devido à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser- lhe-á imediatamente enviado um aparelho novo ou reparado. Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica. Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica deste manual de instruções. Anl_MSS_1610_SPK2.indb 46Anl_MSS_1610_SPK2.indb 46 14.11.2018 08:13:1114.11.2018 08:13:11- 47 - Anl_MSS_1610_SPK2.indb 47Anl_MSS_1610_SPK2.indb 47 14.11.2018 08:13:1114.11.2018 08:13:11- 48 - Anl_MSS_1610_SPK2.indb 48Anl_MSS_1610_SPK2.indb 48 14.11.2018 08:13:1114.11.2018 08:13:11- 49 - Anl_MSS_1610_SPK2.indb 49Anl_MSS_1610_SPK2.indb 49 14.11.2018 08:13:1114.11.2018 08:13:11EH 11/2018 (01) Anl_MSS_1610_SPK2.indb 50Anl_MSS_1610_SPK2.indb 50 14.11.2018 08:13:1114.11.2018 08:13:11
