MANUAL DE USUARIO MSS 1610 EINHELL

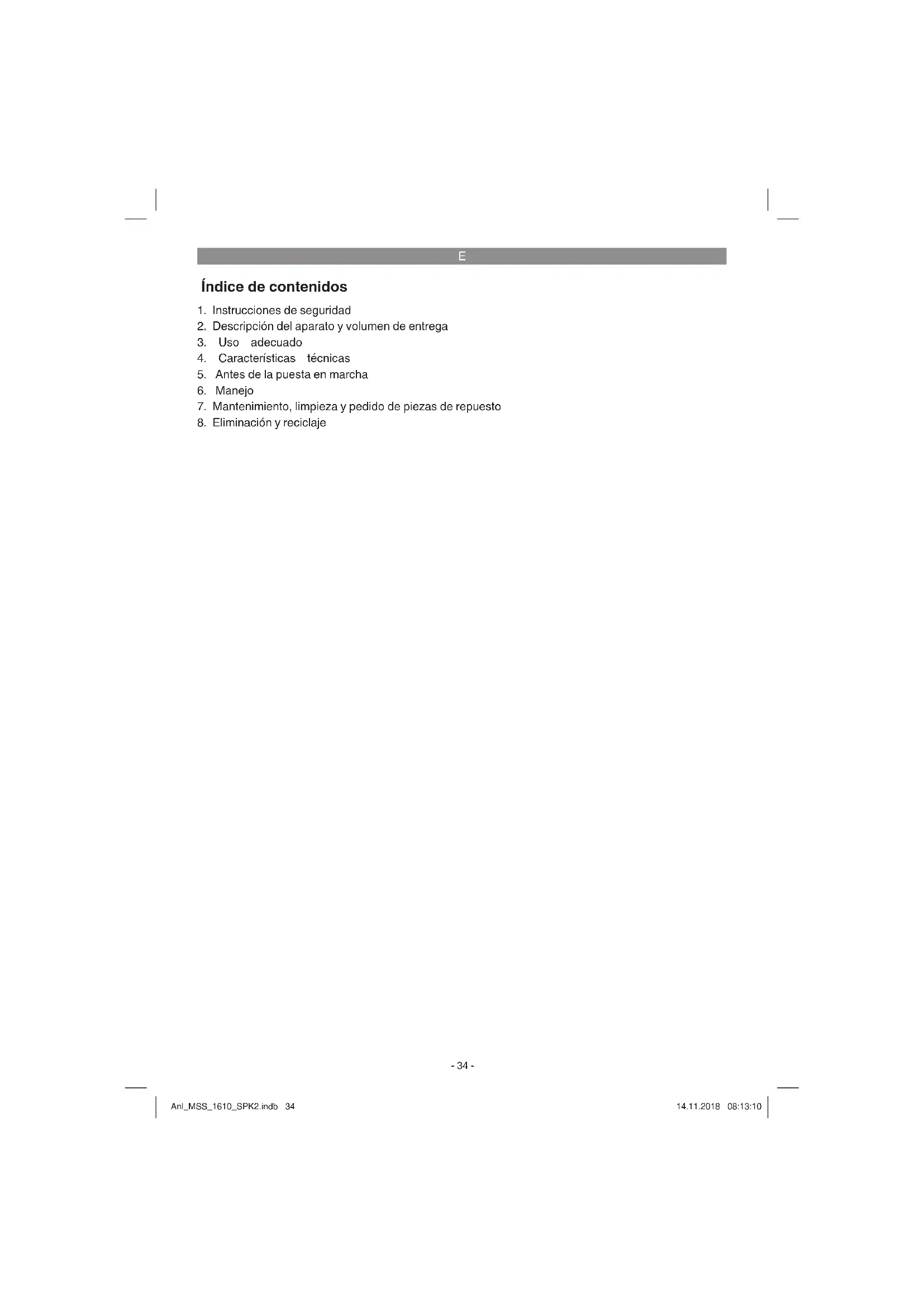

Índice de contenidos

1. Instrucciones de seguridad

2. Descripción del aparato y volumen de entrega

4. Características técnicas

5. Antes de la puesta en marcha

7. Mantenimiento, limpieza y pedido de piezas de repuesto

8. Eliminación y reciclaje

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y polvo por el aparato pueden provocar pérdida de vista. Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con materi- al que contenga asbesto! ¡Cuidado! ¡Peligro de sufrir daños! No entrar en contacto con la hoja de la sierra en funcionamiento. Anl_MSS_1610_SPK2.indb 35Anl_MSS_1610_SPK2.indb 35 14.11.2018 08:13:1014.11.2018 08:13:10E

Peligro! Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar le- siones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/adver- tencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cual- quier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertenci- as de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Peligro! Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas inst- rucciones e indicaciones puede provocar descar- gas, incendios y/o daños graves. Guarde todas las instrucciones de seguridad e indicacio- nes para posibles consultas posteriores. El soporte inferior se debe colocar sobre una base plana y limpia. Si se utiliza este soporte inferior para sierras oscilantes, asegurar siempre el aparato con los 4 tornillos. Respetar la capacidad de carga máxima admisible del soporte inferior. Tener en cuenta los principios de seguridad general para aparatos destinados al mecanizado de la madera. Tener en cuenta el manual de instrucciones original así como las instrucciones de seguridad del aparato que se utiliza junto con el soporte inferior.

2. Descripción del aparato y

2.1 Descripción del aparato (fi g. 1, 2)

1.a) Dispositivo de sujeción izquierda 1.b) Dispositivo de sujeción derecha

3. Brazo de extensión

4. Palanca de fi jación

8. Tuerca de plástico

9. Empuñadura de sujeción

12. Tornillo de reglaje

14. Placa de extensión

16. Tuerca para extensión

17. Tornillo de hexágono interior, corto

18. Tornillo de hexágono interior, largo

23. Soporte de la pieza

24. Empuñadura para transporte

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Ser- vice Center o a la tienda especializada más cer- cana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente el aparato.

Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).

Comprobar que el volumen de entrega esté completo.

Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.

Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía. Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jue- guen con bolsas de plástico, láminas y pie- zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Dispositivo de sujeción (2 uds.)

Empuñadura de sujeción (2 uds.)

Placa de extensión (2 uds.)

Tuerca para extensión (2 uds.)

El soporte inferior para sierras oscilantes sirve para fi jar dichas sierras a una altura de trabajo que resulte adecuada ergonómicamente. En el soporte se pueden montar todas las sierras oscilantes, sierras oscilantes y para cortar ingletes, así como sierras de tracción, oscilantes y para cortar ingletes de Einhell. No se garantiza la seguridad si se montan aparatos de otros fabricantes. Utilizar la máquina sólo en los casos que se indi- can explícitamente como de uso adecuado. Cual- quier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el respon- sable es el usuario u operario de la máquina. Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industria- les, comerciales o talleres, así como actividades similares.

4. Características técnicas

TTamaño de la tuerca de sujeción (pos. 21): .. M8 Peso: ............................................... aprox. 13 kg Capacidad de carga máx. (aparato incl. material de corte):....................................................100 kg Consultar más características técnicas sobre las dimensiones en la fi g. 14.

5. Antes de la puesta en marcha

5.1 Montaje del soporte inferior (fi g. 3-7; 13)

Colocar el soporte inferior con las patas de apoyo (pos. 6) hacia arriba sobre una base adecuada de manera que no se dañe el aparato. Presionar la palanca (pos. 11) y desplegar las cuatro patas de apoyo hasta la posición de enclavamiento (fig. 3).

Darle la vuelta al soporte inferior de forma que quede apoyada sobre las patas. Si el soporte inferior cojea, se puede regular la altura de una de las patas de apoyo (pos. 6) (fig. 13). Para ello, soltar primero la tuerca de plástico (pos 8). A continuación, enroscar o desenroscar el pie de plástico (pos. 7) hasta alcanzar la altura deseada. A continuación, volver a apretar la tuerca de plástico (pos. 8).

Montar los dos rodillos guía (pos. 10) en el perfil cuadrado del brazo de extensión (pos. 3). Fijarlos con las empuñaduras de sujeción (pos. 9) (fig. 4).

Colocar los dos dispositivos de sujeción (pos.

1) en los rieles guía del soporte inferior (pos.

2). Fijarlos con las palancas de apriete (pos.

De ser necesario, ajustar la fuerza de sujeción de los dispositivos de sujeción (pos.

1) con el tornillo de reglaje (pos. 12) (fig. 6).

Para ello, soltar la contratuerca (pos. 13) y enroscar más el tornillos (pos. 12) para una fuerza de sujeción mayor o desenroscarlo para una fuerza de sujeción menor. A continuación, volver a apretar la contratuerca (pos. 13).

5.2 Montaje del aparato en el soporte inferior

En función del tamaño del aparato que se desea montar, se deberán utilizar las placas de extensión (pos. 14). Si la distancia entre orificios del aparato es demasiado grande, montarlo como se muestra en las fig. 8 y 9.

Aflojar los dispositivos de sujeción (pos. 1) y ajustar en un primer paso la distancia entre orificios de las tuercas de sujeción en el aparato. Se puede comprobar colocando el aparato. Una vez sea correcta la distancia entre orificios, volver a fijar los dispositivos de sujeción.

A continuación, poner el aparato en el soporte inferior y fijarlo con los tornillos de hexágono interior (pos. 17 o 18), las arandelas de muelle (pos. 19) y las arandelas (pos. 20). En función del grosor del aparato, se podrán utilizar los tornillos de hexágono interior cortos (pos. 17) o los largos (pos. 18).

5.3 Ajuste de los rodillos guía (fi g. 11,12)

La altura de los rodillos guía se debe ajustar en función de la altura de la mesa de trabajo del aparato. Para ello, soltar la empuñadura de sujeción (pos. 9), ajustar la altura de los rodillos guía para el aparato en cuestión y volver a apretarla. Anl_MSS_1610_SPK2.indb 37Anl_MSS_1610_SPK2.indb 37 14.11.2018 08:13:1014.11.2018 08:13:10E

¡Aviso! Los rodillos guía no pueden estar más altos que la mesa de trabajo del aparato. De lo contrario, se podría bloquear la hoja de la sierra o el producto a cortar. También cabe la posibilidad de ajustar la anchura de los rodillos guía. Para ello, soltar la palanca de fi jación (pos. 4) en función de la longitud de la pieza y a continuación volver a apretar la palanca de fi jación.

¡Aviso! Antes de encender el aparato es preciso asegurarse de que el dispositivo de sujeción (pos. 1), los rodillos guía (pos. 10) y los tornillos (pos. 17 o 18) estén bien fi jados. Nunca poner el aparato en funcionamiento si no se encuentra en una posición segura. Asegurarse de que el soporte inferior no cojee. De ser necesario, ajustarlo según se describe en el apartado 5.1. Asegurarse de que todas las patas de apoyo estén bien enclavadas. Para trabajar con el aparato sirven de ayuda las dos bandejas (pos. 22) (fi g. 7) que ofrecen espacio para las piezas pequeñas. Asimismo se pueden desplegar las dos bandejas para piezas (pos. 23) (fi g. 1), que se pueden utilizar para apoyar el material a cortar. Si el soporte inferior está plegado, se puede transportar por la empuñadura (pos. 24). Consultar las instrucciones para el manejo del aparato en cuestión en el manual de instrucciones original y en las instrucciones de seguridad del mismo.

7. Mantenimiento, limpieza y pedido

de piezas de repuesto Peligro! Desenchufar siempre antes de realizar algún tra- bajo de limpieza.

Reducir al máximo posible la suciedad y el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja.

Se recomienda limpiar el aparato tras cada uso.

Limpiar el aparato con regularidad con un paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plá- stico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato. Si entra agua en el aparato eléctrico existirá mayor riesgo de una descarga eléctrica.

No hay que realizar el mantenimiento a más piezas en el interior del aparato.

7.3 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si- guientes:

No. de artículo del aparato

No. de identidad del aparato

No. del recambio de la pieza necesitada. Encontrará los precios y la información actual en www.isc-gmbh.info

8. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecu- ada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio. Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH. Nos reservamos el derecho a realizar modifi caciones técnicas Anl_MSS_1610_SPK2.indb 38Anl_MSS_1610_SPK2.indb 38 14.11.2018 08:13:1014.11.2018 08:13:10E
