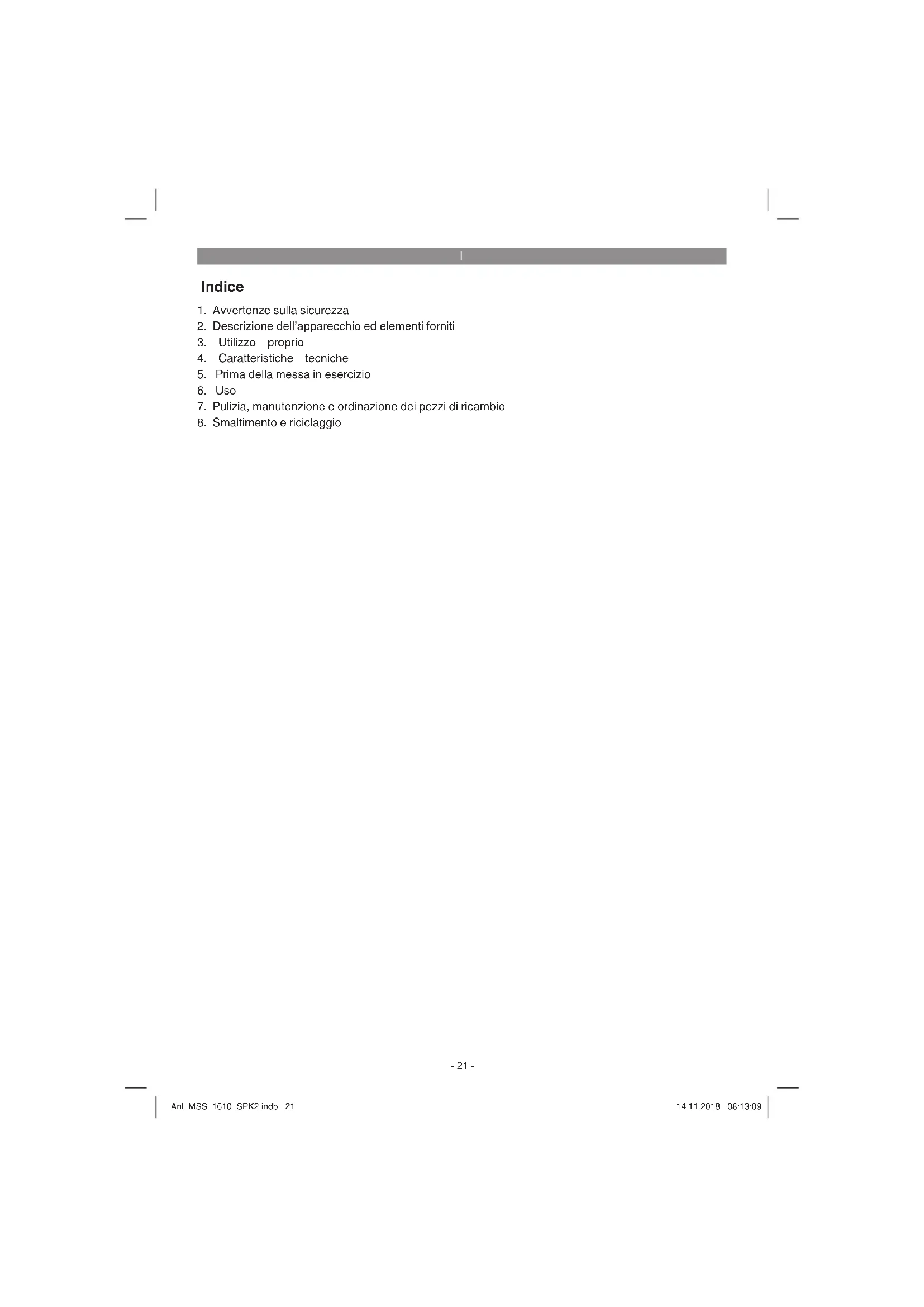

MANUALE UTENTE MSS 1610 EINHELL

1. Avvertenze sulla sicurezza

2. Descrizione dell’apparecchio ed elementi forniti

4. Caratteristiche tecniche

5. Prima della messa in esercizio

7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

8. Smaltimento e riciclaggio

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Attenzione! Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito. Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista. Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea- re della polvere nociva alla salute. Non lavorate materiale contenente amianto! Attenzione! Pericolo di lesioni! Non mettete le mani sulla lama in movimento. Anl_MSS_1610_SPK2.indb 22Anl_MSS_1610_SPK2.indb 22 14.11.2018 08:13:0914.11.2018 08:13:09I

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future. Il banchetto deve essere installato su una superfi cie piana e pulita. Quando utilizzate questo banchetto per troncatrici, fi ssate sempre l’apparecchio con tutte e 4 le viti. Rispettate il carico massimo consentito del banchetto. Osservate i principi generali di sicurezza per gli apparecchi di lavorazione del legno. Osservate le istruzioni per l‘uso originali e le avvertenze di sicurezza dell’apparecchio che utilizzate insieme al banchetto.

1.a) Dispositivo di serraggio a sinistra 1.b) Dispositivo di serraggio a destra

4. Leva di fi ssaggio

5. Leva di serraggio

7. Appoggio in plastica

9. Manopola di arresto

12. Vite di regolazione

14. Piastra di prolunga

17. Vite a esagono cavo corta

18. Vite a esagono cavo lunga

21. Dado di fi ssaggio

22. Scatola portaoggetti

23. Superfi cie di appoggio

24. Impugnatura di trasporto

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio As- sistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate atten- zione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Dispositivo di serraggio (2 pz.)

Manopola di arresto (2 pz.)

Rullo di guida (2 pz.)

Piastra di prolunga (2 pz.)

Vite a testa tonda (2 pz.)

Dado per prolunga (2 pz.)

Vite a esagono cavo corta (4 pz.)

Vite a esagono cavo lunga (4 pz.)

Il banchetto per troncatrici serve per il fi ssaggio di troncatrici a un’altezza di lavoro ergonomica. Sul banchetto possono essere montate tutte le troncatrici, le troncatrici radiali e le seghe circolari di Einhell. Per apparecchi di altri produttori non viene garantita la sicurezza. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Grandezza del dado di fi ssaggio (Pos. 21): ... M8 Peso: .................................................... ca. 13 kg Carico max. (apparecchio con materiale da tagliare): ....................................................100 kg Per ulteriori dati tecnici riguardanti le misure si veda la Fig. 14.

5. Prima della messa in esercizio

5.1 Montaggio del banchetto (Fig. 3-7; 13)

Posizionate il banchetto con le basi di appoggio (Pos. 6) rivolte verso l’alto su una superficie adatta di modo che l’apparecchio non venga danneggiato. Premete la leva (Pos.

11) e ribaltate verso l‘alto le quattro basi di

appoggio fino a quanto scattano in posizione (Fig. 3).

Girate ora il banchetto di modo che poggi sulle basi di appoggio. Se il banchetto non è stabile è possibile regolare l’altezza di una base di appoggio (Pos. 6) (Fig. 13). Per farlo si deve prima allentare il dado di plastica (Pos. 8). Poi inserite o estraete l’appoggio in plastica (Pos. 7) facendolo ruotare fino a quando viene raggiunta l’altezza desiderata. Serrate poi di nuovo il dado di plastica (Pos. 8).

Montate i due rulli di guida (Pos. 10) nel profilo quadrato dei bracci (Pos. 3). Fissateli con le manopole di arresto (Pos. 9) (Fig. 4).

Mettete i due dispositivi di serraggio (Pos.

1) sulle barre di guida del banchetto (Pos.

Se necessario è possibile adeguare la forza di serraggio dei dispositivi (Pos. 1) con la vite di regolazione (Pos. 12) (Fig. 6). A tale scopo allentate il controdado (Pos. 13) e avvitate la vite (Pos. 12) per aumentare la forza di serraggio ovvero svitate la vite per ridurla. Serrate poi di nuovo il controdado (Pos. 13).

A seconda della grandezza dell’apparecchio da montare devono essere impiegate le piastre di prolunga (Pos. 14). Se la distanza tra i fori dell’apparecchio è troppo grande, montatele come indicato in Fig. 8, 9.

Allentate i dispositivi di serraggio (Pos.

1) e regolate innanzitutto la distanza dei

fori dei dadi di fissaggio in base al vostro apparecchio. La correttezza dell’operazione può essere verificata appoggiandoci sopra l’apparecchio. Se la distanza dei fori è regolata correttamente si possono fissare di nuovo i dispositivi di serraggio.

Mettete poi l’apparecchio sul banchetto e fissatelo con le viti a esagono cavo (Pos. 17 ovvero 18), le rosette elastiche (Pos. 19) e le rosette (Pos. 20). A seconda dello spessore dell’apparecchio da fissare potete utilizzare le viti a esagono cavo corte (Pos. 17) o lunghe (Pos. 18).

5.3 Regolazione dei rulli di guida (Fig. 11,12)

L’altezza dei rulli di guida deve essere regolata in base all’altezza del piano di lavoro dell’apparecchio. A tale scopo allentate la manopola di arresto (Pos. 9), regolate l’altezza dei rulli di guida per il relativo apparecchio e serrate nuovamente. Avvertimento! I rulli di guida non devono essere regolati più in alto dell’altezza del piano di lavoro dell’apparecchio. Ciò può causare un inclinamento della lama della sega o del materiale da tagliare. I rulli di guida possono essere regolati anche in larghezza. Per farlo allentate la leva di fi ssaggio (Pos. 4), regolate i rulli di guida in base alla Anl_MSS_1610_SPK2.indb 24Anl_MSS_1610_SPK2.indb 24 14.11.2018 08:13:0914.11.2018 08:13:09I

lunghezza del pezzo serrate poi di nuovo la leva di fi ssaggio.

Avvertimento! Prima di accendere l’apparecchio accertatevi che il dispositivo di serraggio (Pos. 1), i rulli di guida (Pos. 10) e le viti (Pos. 17 ovvero

18) siano fi ssati in modo sicuro. Non impiegate

mai l’apparecchio in condizioni non sicure. Fate attenzione che il banchetto sia in posizione sicura. Se necessario regolatelo di nuovo come descritto al punto 5.1. Assicuratevi che tutte le basi di appoggio siano scattate correttamente in posizione. Come mezzi ausiliari durante il lavoro con l’apparecchio ci sono le due scatole portaoggetti (Pos. 22) (Fig. 7) che off rono spazio per riporre diversi piccoli pezzi. È inoltre possibile aprire le due superfi ci di appoggio (Pos.23) (Fig. 1). Queste possono essere utilizzate anche per conservare il materiale da tagliare. Se il banchetto è chiuso può essere trasportato tramite la maniglia di trasporto (Pos. 24). Per avvertenze sull’utilizzo del relativo apparecchio si vedano le istruzioni per l’uso originali e le avvertenze di sicurezza allegate all’apparecchio stesso.

7. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Pericolo! Prima di qualsiasi lavoro di pulizia staccate la spi- na dalla presa di corrente.

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usa- te detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

7.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

8. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_MSS_1610_SPK2.indb 25Anl_MSS_1610_SPK2.indb 25 14.11.2018 08:13:0914.11.2018 08:13:09I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen- tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li- mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio- nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto- posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle- gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a infl ussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima- ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual- mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta- zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo. Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon- do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Anl_MSS_1610_SPK2.indb 26Anl_MSS_1610_SPK2.indb 26 14.11.2018 08:13:1014.11.2018 08:13:10NL
