MANUAL DE UTILIZADOR RH505AC Vonroc

PT Instruções originais 61

Leia os avisos de segurança fornecidos, os avisos de segurança adicionais e as instruções. O não cumprimento dos avisos de segurança e das instruções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde os avisos de segurança e as instruções para referência futura.

Os seguintes símbolos são utilizados no manual do utilizador ou no produto:

Leia o manual do utilizador.

Indica o risco de ferimentos, morte ou danos na ferramenta se as instruções indicadas neste manual não forem seguidas.

Risco de projecção de objectos. Mantenha as pessoas presentes afastadas da área de trabalho.

Retire de imediato a fi cha da rede eléctrica se o cabo de alimentação sofrer danos e durante a limpeza e manutenção.

Velocidade electrónica variável.

Use óculos de segurança. Use protecção auricular.

Use uma máscara de poeiras.

Use luvas de segurança.

Máquina de classe II - Isolamento duplo - Não é necessário uma fi cha com ligação à terra.

Não elimine o produto em recipientes não adequados.

O produto está em conformidade com as normas de segurança aplicáveis nas directivas europeias.

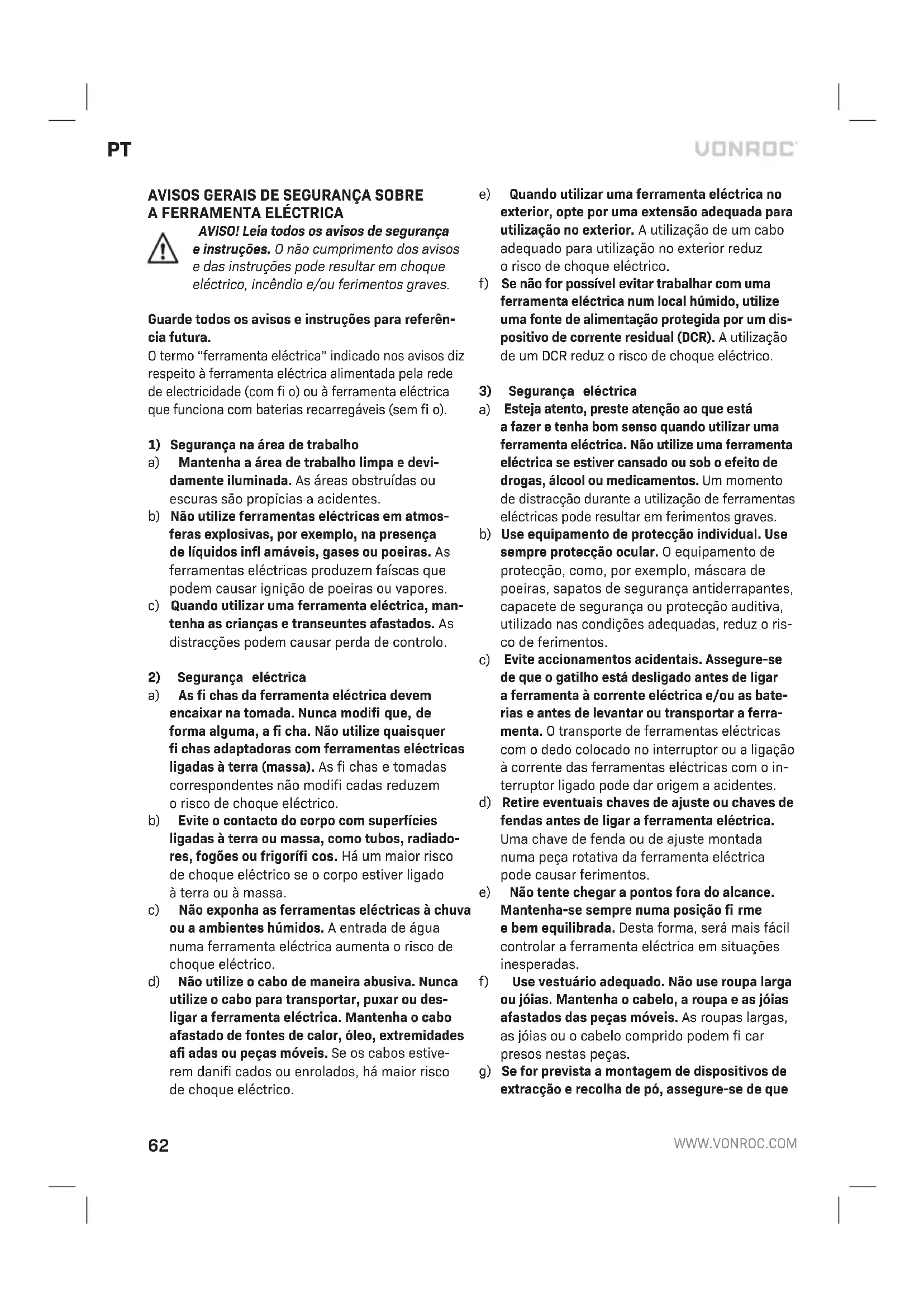

AVISOS GERAIS DE SEGURANÇA SOBRE A FERRAMENTA ELÉCTRICA

AVISO! Leia todos os avisos de segurança e instruções. O não cumprimento dos avisos e das instruções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para referência futura.

O termo “ferramenta eléctrica” indicado nos avisos diz respeito à ferramenta eléctrica alimentada pela rede de electricidade (com fi o) ou à ferramenta eléctrica que funciona com baterias recarregáveis (sem fi o).

1) Segurança na área de trabalho
a) Mantenha a área de trabalho limpa e devidamente iluminada. As áreas obstruídas ou escuras são propícias a acidentes.
b) Não utilize ferramentas eléctricas em atmosferas explosivas, por exemplo, na presença de líquidos infl amáveis, gases ou poeiras. As ferramentas eléctricas produzem faíscas que podem causar ignição de poeiras ou vapores.
c) Quando utilizar uma ferramenta eléctrica, mantenha as crianças e transeuntes afastados. As distracções podem causar perda de controlo.
2) Segurança eléctrica
a) As fi chas da ferramenta eléctrica devem encaixar na tomada. Nunca modifi que, de forma alguma, a fi cha. Não utilize quaisquer fi chas adaptadoras com ferramentas eléctricas ligadas à terra (massa). As fi chas e tomadas correspondentes não modifi cadas reduzem o risco de choque eléctrico.
b) Evite o contacto do corpo com superfícies ligadas à terra ou massa, como tubos, radiadores, fogões ou frigorífi cos. Há um maior risco de choque eléctrico se o corpo estiver ligado à terra ou à massa.
c) Não exponha as ferramentas eléctricas à chuva ou a ambientes húmidos. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
d) Não utilize o cabo de maneira abusiva. Nunca utilize o cabo para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, óleo, extremidades afi adas ou peças móveis. Se os cabos estive-rem danifi cados ou enrolados, há maior risco de choque eléctrico.

e) Quando utilizar uma ferramenta eléctrica no exterior, opte por uma extensão adequada para utilização no exterior. A utilização de um cabo adequado para utilização no exterior reduz o risco de choque eléctrico.
f) Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (DCR). A utilização de um DCR reduz o risco de choque eléctrico.
3) Segurança eléctrica
a) Esteja atento, preste atenção ao que está a fazer e tenha bom senso quando utilizar uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica se estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de distracção durante a utilização de ferramentas eléctricas pode resultar em ferimentos graves.
b) Use equipamento de protecção individual. Use sempre protecção ocular. O equipamento de protecção, como, por exemplo, máscara de poeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auditiva, utilizado nas condições adequadas, reduz o risco de ferimentos.
c) Evite accionamentos acidentais. Assegure-se de que o gatilho está desligado antes de ligar a ferramenta à corrente eléctrica e/ou as baterias e antes de levantar ou transportar a ferramenta. O transporte de ferramentas eléctricas com o dedo colocado no interruptor ou a ligação à corrente das ferramentas eléctricas com o interruptor ligado pode dar origem a acidentes.
d) Retire eventuais chaves de ajuste ou chaves de fendas antes de ligar a ferramenta eléctrica. Uma chave de fenda ou de ajuste montada numa peça rotativa da ferramenta eléctrica pode causar ferimentos.
e) Não tente chegar a pontos fora do alcance. Mantenha-se sempre numa posição fi rme e bem equilibrada. Desta forma, será mais fácil controlar a ferramenta eléctrica em situações inesperadas.
f) Use vestuário adequado. Não use roupa larga ou jóias. Mantenha o cabelo, a roupa e as jóias afastados das peças móveis. As roupas largas, as jóias ou o cabelo comprido podem fi car presos nestas peças.
g) Se for prevista a montagem de dispositivos de extracção e recolha de pó, assegure-se de que

estão ligados e que são utilizados de forma correcta. A utilização de dispositivos de extracção de poeiras pode reduzir os riscos inerentes.

h) Não permita que a familiaridade obtida através do uso frequente de ferramentas faça com que seja complacente e ignore os princípios de segurança da ferramenta. Uma acção irrefl ectida pode causar ferimentos graves numa fracção de segundos.
4) Utilização e cuidados a ter com a ferramenta com baterias
a) Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica correcta para o seu trabalho. A ferramenta eléctrica adequada efectua o trabalho de maneira mais efi ciente e segura se for utilizada de acordo com a capacidade para a qual foi concebida.
b) Não utilize a ferramenta eléctrica se não conseguir ligar ou desligar o gatilho. Qualquer ferramenta eléctrica que não possa ser controlada através do gatilho é perigosa e tem de ser reparada.
c) Retirea fi cha da fonte de alimentação e/ou a bateria da ferramenta eléctrica antes de efectuar quaisquer ajustes, substituir acessórios ou guardar ferramentas eléctricas. Estas medidas de segurança preventivas reduzem o risco de ligar a ferramenta eléctrica acidentalmente.
d) Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance das crianças. Não permita que a ferramenta eléctrica seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas nas mãos de pessoas que não possuam as qualifi cações necessárias para manuseá-las.
e) Faça a manutenção das ferramentas eléctricas. Verifi que se as peças móveis da ferramenta eléctrica estão alinhadas e não emperram, bem como se existem peças partidas ou danifi cadas ou quaisquer outras condições que possam afectar o funcionamento da mesma. Se a ferramenta eléctrica estiver danifi cada, esta só deve ser utilizada quando for reparada. Muitos acidentes têm como principal causa ferramentas eléctricas com uma manutenção insufi ciente.
f) Mantenha as ferramentas de corte afi adas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afi adas, bloqueiam com menos frequência e controlam-se com maior facilidade.

g) Utilize a ferramenta eléctrica, os acessórios e as peças de ferramenta, etc., de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. A utilização da ferramenta eléctrica para fi ns diferentes dos previstos pode resultar em situações perigosas.
h) Mantenha as pegas e as superfícies de fi xação secas, limpas e sem óleo e gordura. As pegas escorregadias e as superfícies de fi xação não permitem o manuseamento seguro e o controlo da ferramenta em situações imprevistas.
5) Utilização e cuidados a ter com a ferramenta com baterias
a) Recarregue apenas com o carregador especificado pelo fabricante. Um carregador adequado para um tipo de bateria pode causar um incêndio se for utilizado com outra bateria.
b) Utilize apenas ferramentas eléctricas que tenham baterias especificamente concebidas. A utilização de outro tipo de baterias pode causar ferimentos e incêndio.
c) Quando não utilizar a bateria, mantenha-a afastada de outros objectos metálicos, tais como clipes para papel, moedas, chaves, pregos, parafusos ou outros pequenos objectos metálicos que permitam fazer a ligação entre um terminal e outro. O curto-circuito dos terminais da bateria pode causar queimaduras ou um incêndio.
d) Em condições abusivas, pode derramar líquido da bateria, devendo evitar o contacto. Se tocar acidentalmente no líquido, lave bem com água. Se o líquido entrar em contacto com os olhos, consulte um médico. O líquido derramado da bateria pode causar irritação ou queimaduras.
e) Não utilize baterias ou ferramentas danifi ca-das ou modificadas. As baterias danificadas ou modifi cadas podem ter um comportamento inesperado, resultando em incêndio, explosão ou risco de ferimentos.
f) Não exponha as baterias ou as ferramentas a fogo ou a temperaturas excessivas. A exposição a fogo ou a temperaturas superiores a 130 °C podem causar uma explosão. NOTA: a temperatura “130 °C” pode ser substituída pela temperatura “265 °F”.
g) Siga todas as instruções de carregamento e não carregue a bateria ou a ferramenta fora do intervalo de temperaturas especificado nas instruções. O carregamento inadequado ou de

acordo com temperaturas fora do intervalo es- pecifi cado pode danifi car a bateria e aumentar o risco de incêndio.

6) Assistência

a) A sua ferramenta eléctrica só deve ser reparada por pessoal qualifi cado e só devem ser utilizadas peças sobressalentes idênticas. Desta forma, é garantida a segurança da ferramenta eléctrica.
b) Nunca repare baterias danifi cadas. A reparação de baterias deve ser efectuada apenas pelo fabricante ou fornecedores de assistência autorizados.

AVISOS DE SEGURANÇA ADICIONAIS PARA MARTELOS ROTATIVOS

a) Use protecção auricular. A exposição ao ruído pode causar perda de audição.
b) Utilize a(s) pega(s) auxiliar(es), caso seja(m) fornecida(s) com a ferramenta. A perda de controlo pode causar ferimentos.
c) Segure a ferramenta eléctrica pelas superfícies de fi xação isoladas quando efectuar uma operação em que o acessório de corte possa entrar em contacto com fi os ocultos ou com o próprio cabo da ferramenta. Um acessório de corte que entre em contacto com um fi o sob tensão eléctrica pode fazer com que as peças de metal expostas da ferramenta conduzam electricidade e electrocutem o utilizador.

Segurança eléctrica

Verifi que sempre se a tensão da fonte de alimentação corresponde à tensão na placa sinalética.

• Não utilize a máquina se o cabo de alimentação ou a fi cha estiverem danifi cadas.
• Utilize apenas extensões que sejam adequadas para a potência nominal da máquina com uma espessura mínima de 1,5 mm². Se utilizar um enrolador de extensão, desenrole sempre o cabo por completo.

2. INFORMAÇÕES SOBRE A MÁQUINA

Utilização pretendida

Este martelo rotativo foi concebido para fazer furos por percussão em alvenaria, como, por exemplo, tijolos, betão e em materiais semelhantes. É adequado também para perfurar madeira, metal,

cerâmica e plástico. Além disso, a máquina pode ser utilizada como martelo demolidor em conjunto com os cinzéis frios SDS fornecidos. A máquina não se destina a quaisquer outros fi ns.

Não é adequado para utilização em estaleiros.

ESPECIFICAÇÕES TÉCNICAS

Modelo n.° RH505AC
Tensão do sector 230 V ~
Frequência da rede 50 Hz
Alimentação 1800 W
Velocidade sem carga 0 - 820/min
Velocidade de impacto	0 - 4000/min
Diâmetro máx. da broca- Betão- Aço- Madeira	36 mm 13 mm 42 mm
Peso	5,2 kg
Pressão sonora (LPA)	94 dB(A) K = 3 dB(A)
Potência sonora (LWA)	105 dB(A) K = 3 dB(A)
Vibração
Martelo para perfurar betão a_h,HD	19,190 m/s ^2 K = 1,5 m/s ^2
Cinzelamento a_h,Cheq	14,760 m/s ^2 K = 1,5 m/s ^2

Nível de vibração

O nível de emissão de vibrações indicado neste manual de instruções foi medido em conformidade com um teste padrão especifico cada pela norma

EN60745. Pode ser utilizado para comparar ferramentas e como avaliação preliminar da exposição a vibrações quando utiliza a ferramenta para as aplicações indicadas.

• A utilização da ferramenta para aplicações diferentes, ou com acessórios diferentes ou com uma manutenção defi ciente, pode aumentar consideravelmente o nível de exposição.
• O número de vezes que a ferramenta é desligada ou está ligada, mas não está a ser utilizada, pode reduzir signifi cativamente o nível de exposição.

Proteja-se contra os efeitos da vibração, através de uma manutenção da ferramenta e dos respectivos

acessórios, mantendo as mãos quentes e organizando os seus padrões de trabalho.

DESCRIÇÃO

Os números indicados no texto dizem respeito aos diagramas nas páginas 2 e 3.

1. Botão para ligar/desligar
2. Interruptor de selecção de perfuração
3. Alavanca de selecção do martelo
4. Mandril
5. Manga de bloqueio
6. Punho principal
7. Punho auxiliar
8. Colector de pó
9. Ponto de lubrifi cação
10. Roda de ajuste do controlo electrónico de velocidade

3. MONTAGEM

Antes de efectuar a montagem, desligue sempre a máquina e retire a fi cha da tomada de corrente.

Montar e remover o acessório (Fig. B)

Aviso: as brocas e cinzéis podem fi car muito quentes.

Não utilize brocas ou cinzéis embotados. Afi e de imediato ou substitua brocas ou cinzéis embotados.

Montagem

1. Deite algumas gotas no eixo do acessório.
2. Encaixe a manga de bloqueio (5) na parte traseira.
3. Insira o acessório no mandril (4).
4. Fixe o acessório, rodando-o para a esquerda até fi car encaixado.
5. Liberte a manga de bloqueio (5).

Remoção

1. Encaixe a manga de bloqueio (5) na parte traseira.
2. Retire o acessório do mandril (4).
3. Liberte a manga de bloqueio (5).

Montar e remover a pega auxiliar (Fig. C)

Montagem

1. Desaperte a pega auxiliar (7), rodando-a para a esquerda.
2. Monte a pega auxiliar (7), rodando-a sobre o mandril (4).
3. Rode a pega auxiliar (7) para a posição pretendida.
4. Aperte a pega auxiliar (7), rodando-a para a direita.

Remoção

1. Desaperte a pega auxiliar (7), rodando-a para a esquerda.
2. Remova a pega auxiliar (7).
3. Aperte a pega auxiliar (7), rodando-a para a direita.

Montar e remover o colector de pó (Fig. D)

O colector de pó (8) impede a entrada de pó na máquina quando perfura em tectos.

Se estiver danifi cado, substitua o colector de pó (8) de imediato.

Montagem

1. Se necessário, retire o acessório do mandril (4).
2. Deslize o colector de pó (8) sobre o eixo do acessório.
3. Insira o acessório com o colector de pó (8) no mandril (4).

Remoção

1. Retire o acessório com o colector de pó (8) do mandril (4).
2. Retire o colector de pó (8) do acessório.

4. FUNCIONAMENTO

Os martelos perfuradores requerem uma pressão mínima por parte do operador.

O excesso de pressão na ferramenta pode dar origem a sobreaquecimento do motor e incineração da ferramenta accionada.

A broca pode fi car deformada e não pode ser retirada da máquina.

Ligar e desligar (Fig. A)

- Para desligar a máquina, carregue no interruptor para ligar/desligar (1).

Para desligar a máquina, liberte o botão para ligar/desligar (1).

Pré-selecção de velocidade (10)

A velocidade necessária pode ser seleccionada previamente com a roda. Além disso, a velocidade de rotação também pode ser ajustada durante o funcionamento.

1 - 2 = velocidade reduzida
3 - 4 = velocidade média
5 - 6 = velocidade elevada
Máx. = velocidade máxima

As velocidades necessárias dependem do material e podem ser determinadas por testes práticos.

Regular o modo de funcionamento (Fig. A e E)

O interruptor de selecção de perfuração (2)

e a alavanca de seleção de martelo (3) devem ser regulados de acordo com o modo de funcionamento necessário. Consulte a tabela abaixo e a Figura E para regular o modo de funcionamento pretendido.

Regular o modo de funcionamento (Fig. E)

A) Burilagem (função de cinzel): para pequenos trabalhos de burilagem e demolição.
B) Perfuração com martelo (com função de martelo): faz furos em alvenaria, como, por exemplo, tijolos, betão e em materiais semelhantes.
C) Perfuração (sem a função de martelo): para perfurar vários materiais.
D) Regulação do ângulo de cinzel.

O interruptor de selecção de perfuração (2)

e a alavanca de seleção de martelo (3) devem ser regulados de acordo com o modo de funcionamento necessário.

Sugestões para o utilizador

• Para furos grandes, por exemplo, em betão muito duro, comece com uma broca mais pequena para fazer um teste e, em seguida, perfure de acordo com o tamanho nominal.
• Segure a máquina com fi rmeza com as 2 mãos.
  Tenha em atenção que a broca pode encravar e porque a máquina pode deslocar-se de súbito (especialmente se fi zer furos mais profundos).
• Não aplique demasiada pressão na máquina, deixe-a executar o trabalho.

5. MANUTENÇÃO

Antes de efectuar a limpeza e a manutenção, desligue sempre a máquina e retire a fi cha de alimentação da rede eléctrica.

Limpe a carcaça da máquina com regularidade com um pano macio, de preferência após cada utilização. Certifi que-se de que as aberturas de ventilação não têm pó ou sujidade. Retire a sujidade muito persistente com um pano macio humedecido com água de sabão. Não utilize solventes, como gasolina, álcool, amoníaco, etc. Este tipo de produtos químicos danifi cam os componentes sintéticos.

AMBIENTE

Os equipamentos eléctricos ou electrónicos defeituosos e/ou eliminados devem ser recolhidos em locais de reciclagem adequados.

Apenas para os países da CE

Não elimine as ferramentas eléctricas em conjunto com os resíduos domésticos. De acordo com a directiva europeia 2012/19/CE sobre resíduos de equipamentos eléctricos e electrónicos e a respectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadas devem ser recolhidas em separado e eliminadas de maneira ecológica.

GARANTIA

Os produtos da VONROC são desenvolvidos de acordo com os padrões de qualidade mais elevados e não apresentam quaisquer defeitos em termos de materiais e mão-de-obra em relação ao período estipulado por lei, cujo início é a partir da data de compra original. Se o produto apresentar qualquer falha durante este período devido a qualquer defeito no material e/ou de mão-de-obra, contacte a VONROC directamente.

As seguintes circunstâncias estão excluídas desta garantia:

• Se forem efectuadas ou tentadas quaisquer reparações e/ou alterações na máquina por centros de assistência não autorizados;
• Desgaste normal;

Se a ferramenta foi utilizada de maneira abusiva, indevida ou a manutenção for efectuada de maneira incorrecta;
- Se forem utilizadas peças sobresselentes não originais.

Isto constitui a única garantia feita pela empresa, de maneira expressa ou implícita. Não existem quaisquer outras garantias expressas ou implícitas que se prolonguem, incluindo as garantias implícitas de comercialização e adequação para fi ns específico cos. A VONROC não será, em nenhuma circunstância, responsável por danos incidentais ou indirectos. Os fornecedores devem estar limitados a reparar ou substituir as unidades ou peças que não estejam em conformidade.

O equipamento e o manual do utilizador estão sujeitos a alterações sem aviso prévio. As especificações podem ser alteradas sem aviso prévio.
