MANUAL DE USUARIO RH505AC Vonroc

ES Traducción del manual original 27

1. INSTRUCCIONES DE SEGURIDAD

Lea las advertencias de seguridad, las advertencias de seguridad adicionales y las instrucciones adjuntas. De no respetarse las advertencias de seguridad y las instrucciones, podrían producirse descargas eléctricas, incendios y/o lesiones graves. Conserve las advertencias de seguridad y las instrucciones para su posterior consulta.

Los siguientes símbolos se utilizan en el manual de usuario o en el producto:

Lea el manual de usuario.

Denota riesgo de lesiones personales, pérdida de vida o daños a la herramienta en caso de incumplimiento de las instrucciones del presente manual.

Mantenga a los presentes a una distancia prudencial de la zona de trabajo.

Riesgo de descarga eléctrica.

Saque inmediatamente el enchufe de la toma si el cable eléctrico resulta dañado y durante la limpieza y el mantenimiento.

Velocidad electrónica variable.

Lleve gafas de seguridad. Lleve protección auditiva.

Lleve una máscara antipolvo.

Use guantes de seguridad.

Máquina de clase II - Doble aislamiento - No necesita enchufe con puesta a tierra.

No tire el producto en contenedores no apropiados.

El producto es conforme a las normas de seguridad aplicables según las directivas europeas.

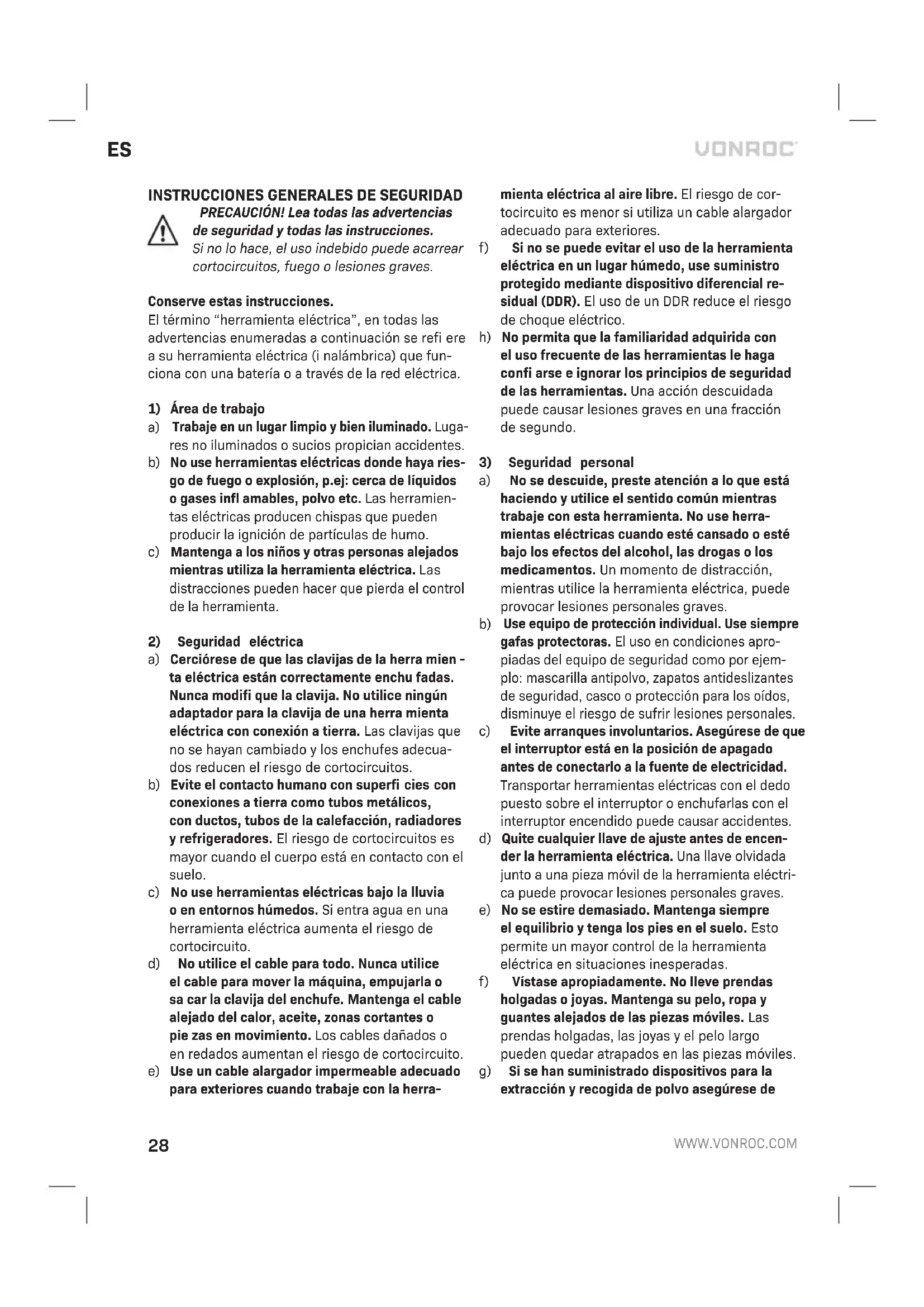

INSTRUCCIONES GENERALES DE SEGURIDAD

PRECAUCIÓN! Lea todas las advertencias de seguridad y todas las instrucciones.

Si no lo hace, el uso indebido puede acarrear cortocircuitos, fuego o lesiones graves.

El término “herramienta eléctrica”, en todas las advertencias enumeradas a continuación se refi ere a su herramienta eléctrica (i nalámbrica) que funciona con una batería o a través de la red eléctrica.

1) Área de trabajo

a) Trabaje en un lugar limpio y bien iluminado. Lugares no iluminados o sucios propician accidentes.
b) No use herramientas eléctricas donde haya riesgo de fuego o explosión, p.ej: cerca de líquidos o gases infl amables, polvo etc. Las herramientas eléctricas producen chispas que pueden producir la ignición de partículas de humo.
c) Mantenga a los niños y otras personas alejados mientras utiliza la herramienta eléctrica. Las distracciones pueden hacer que pierda el control de la herramienta.

2) Seguridad eléctrica

a) Cerciórese de que las clavijas de la herra mienta eléctrica están correctamente enchu fadas. Nunca modifi que la clavija. No utilice ningún adaptador para la clavija de una herra mienta eléctrica con conexión a tierra. Las clavijas que no se hayan cambiado y los enchufes adecuados reducen el riesgo de cortocircuitos.

b) Evite el contacto humano con superfi cies con conexiones a tierra como tubos metálicos, con ductos, tubos de la calefacción, radiadores y refrigeradores. El riesgo de cortocircuitos es mayor cuando el cuerpo está en contacto con el suelo.

c) No use herramientas eléctricas bajo la lluvia o en entornos húmedos. Si entra agua en una herramienta eléctrica aumenta el riesgo de cortocircuito.

d) No utilice el cable para todo. Nunca utilice el cable para mover la máquina, empujarla o sa car la clavija del enchufe. Mantenga el cable alejado del calor, aceite, zonas cortantes o pie zas en movimiento. Los cables dañados o en redados aumentan el riesgo de cortocircuito.

e) Use un cable alargador impermeable adecuado para exteriores cuando trabaje con la herra-

mienta eléctrica al aire libre. El riesgo de cortocircuito es menor si utiliza un cable alargador adecuado para exteriores.

f) Si no se puede evitar el uso de la herramienta eléctrica en un lugar húmedo, use suministro protegido mediante dispositivo diferencial residual (DDR). El uso de un DDR reduce el riesgo de choque eléctrico.
h) No permita que la familiaridad adquirida con el uso frecuente de las herramientas le haga confi arse e ignorar los principios de seguridad de las herramientas. Una acción descuidada puede causar lesiones graves en una fracción de segundo.

3) Seguridad personal

a) No se descuide, preste atención a lo que está haciendo y utilice el sentido común mientras trabaje con esta herramienta. No use herramientas eléctricas cuando esté cansado o esté bajo los efectos del alcohol, las drogas o los medicamentos. Un momento de distracción, mientras utilice la herramienta eléctrica, puede provocar lesiones personales graves.

b) Use equipo de protección individual. Use siempre gafas protectoras. El uso en condiciones apropiadas del equipo de seguridad como por ejemplo: mascarilla antipolvo, zapatos antideslizantes de seguridad, casco o protección para los oídos, disminuye el riesgo de sufrir lesiones personales.

c) Evite arranques involuntarios. Asegúrese de que el interruptor está en la posición de apagado antes de conectarlo a la fuente de electricidad. Transportar herramientas eléctricas con el dedo puesto sobre el interruptor o enchufarlas con el interruptor encendido puede causar accidentes.

d) Quite cualquier llave de ajuste antes de encender la herramienta eléctrica. Una llave olvidada junto a una pieza móvil de la herramienta eléctrica puede provocar lesiones personales graves.

e) No se estire demasiado. Mantenga siempre el equilibrio y tenga los pies en el suelo. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas.

f) Vístase apropiadamente. No lleve prendas holgadas o joyas. Mantenga su pelo, ropa y guantes alejados de las piezas móviles. Las prendas holgadas, las joyas y el pelo largo pueden quedar atrapados en las piezas móviles.

g) Si se han suministrado dispositivos para la extracción y recogida de polvo asegúrese de

que estos estén conectados y se utilicen correctamente. El uso de estos dispositivos puede reducir los riesgos relacionados con el polvo.

h) Mantenga las asas y las superfi cies de agarre secas, limpias y libres de aceite y grasa. Las asas y las superfi cies de agarre resbaladizas no permiten un manejo y control seguros de la herramienta en situaciones inesperadas.
4) Utilización y cuidados de la herramienta eléctrica
a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para el trabajo que vaya a realizar. Una herramienta eléctrica apropiada realizará un trabajo mejor y más seguro si se utiliza para el objetivo con el que ha sido diseñada.
b) No use herramientas que no pueden encenderse o apagarse con el interruptor. Las herramientas que ya no se puedan encender y apagar son peligrosas y deben repararse.
c) Desenchufe la clavija de la toma de electricidad antes de realizar modifi caciones, cambiar accesorios o guardar las herra mientras eléctricas. Tales medidas de seguridad preventivas reducen el riesgo de la puesta en marcha accidental.
d) Mantenga a los niños alejados de una herramienta eléctrica sin utilizar y no permita a personas que no estén familiarizadas con la má quina o estas instrucciones utilizar la herra mienta. La herramienta eléctrica puede ser peligrosa cuando la utilicen personas sin experiencia.
e) Conserve sus herramientas cuidadosamente. Verifi que cualquier desalineación o agarrotamiento de piezas movibles, piezas dañadas y cualquier otra causa, que pudiera repercutir en el buen funcionamiento de la herramienta eléctrica. Si la herramienta está estropeada, repárela antes de utilizarla. Muchos de los accidentes están causados por un manteni miento insufi ciente del equipo eléctrico.
f) Mantenga las herramientas de corte limpias y afi ladas. Sierras con esquinas cortantes con un buen mantenimiento se bloquean menos y son más fáciles de controlar.
g) Utilice la herramienta eléctrica, accesorios y brocas etc. Siguiendo las instrucciones atendiendo al tipo de herramienta eléctrica y tenga en cuenta las condiciones de trabajo y el tipo de trabajo que se va a realizar. Puede ser peligroso realizar trabajos con la herramienta diferentes de aquellos para los que está diseñada.

5) Uso y cuidado de las herramientas alimentadas por batería
a) Recargue las baterías únicamente con el cargador recomendado por el fabricante. Un cargador que es apto para un tipo de baterías determinado puede provocar riesgo de incen dio si se usa para cargar otra clase de baterías.
b) Use las herramientas eléctricas sólo con las baterías indicadas específi camente. El uso de otra clase de baterías diferente puede ocasionar el riesgo de derivar en lesiones o un incendio.
c) Cuando el paquete de baterías no esté en uso, consérvelo retirado de objetos metálicos como sujetapapeles, monedas, llaves, clavos, tornillos o cualquier otro objeto metálico pequeño que pueda hacer puente entre las terminales. El contacto entre las terminales de la batería puede causar quemaduras o incendio.
d) Bajo condiciones extremas de abuso la batería podría expulsar un líquido; evite todo contacto. Si se produjese contacto accidentalmente, lávese bien con agua. Si el líquido hace contacto con los ojos, consulte también al médico. El líquido emanado de la batería puede causar irritaciones o quemaduras.
e) No utilice una batería o una herramienta que esté dañada o modifi cada. Las baterías dañadas o modifi cadas pueden presentar un comportamiento impredecible y provocar un incendio, una explosión o riesgo de lesiones.
f) No exponga una batería o una herramienta al fuego o a temperatura excesiva. La exposición al fuego o a temperaturas superiores a 130 °C puede provocar una explosión. NOTA La temperatura “130 °C” puede sustituirse por la temperatura “265 °F”.
g) Siga todas las instrucciones de carga y no cargue la batería o la herramienta fuera del rango de temperatura especificado en las instrucciones. La carga incorrecta o a temperaturas fuera del rango especificado puede causar daños a la batería y aumentar el riesgo de incendio.

6) Servicio
a) Haga reparar su herramienta eléctrica por una persona cualifi cada, usando solo piezas de repuesto idénticas. Esto garantiza que se mantenga la seguridad de la herramienta eléctrica.
b) Nunca repare las baterías dañadas. El mantenimiento de las baterías debe ser realizado solo

por el fabricante o los proveedores de servicio autorizados.

ADVERTENCIAS DE SEGURIDAD ADICIONALES PARA TALADROS ROTATORIOS

a) Use protectores auditivos. La exposición al ruido puede causar pérdida auditiva.
b) Use la o las empuñaduras auxiliares, si han sido suministradas con la herramienta. La pérdida de control puede causar lesiones.
c) Aferre la herramienta por las superfi cies de agarre aisladas cuando realice operaciones en que el accesorio de corte pueda entrar en contacto con cables ocultos o con su propio cable.
Si el accesorio de corte entra en contacto con un cable con tensión, puede exponer las partes metálicas de la herramienta a tensión y ocasionar una descarga eléctrica al operador.

Seguridad eléctrica

Compruebe siempre que la tensión del suministro eléctrico corresponda con la tensión de la placa de características.

• No utilice la máquina si el cable o el enchufe eléctrico han sufrido daños.
• Utilice únicamente cables alargadores que sean adecuados para la potencia nominal de la máquina con un grosor mínimo de 1.5 mm². Si utiliza un cable alargador en rollo, desenrolle totalmente el cable.

2. INFORMACION DE LA MAQUINA

Uso previsto

Este taladro rotatorio ha sido fabricado para taladro de impacto agujeros en mamposteria, por ejemplo, en ladrillos, hormigon y materiales similares. La herramienta es adecuada para taladrar madera, metales, ceramic y plastico. Además, la máquina puede usarse como martillo demoledor con los cortafríos SDS suministrados. La máquina no ha sido diseñada bajo ningún concepto para otros fi nes.

No es apta para uso en obras de construccion.

ESPECIFICACIONES TECNICAS

Modelo n.° RH505AC
Tensión de alimentación de red	230 V ~
Frecuencia de alimentación de red	50Hz
Potencia de entrada 1800W
Velocidad en vacío 0-820 /min
Frecuencia de impacto 0-4000 /min
Diámetro máx. taladrado
- Hormigón	36 mm
- Acero	13 mm
- Madera	42 mm
Peso 5,2 kg
Presión acústica (LPA) 94dB(A)	K=3 dB(A)
Potencia acústica (LWA)	105dB(A) K=3 dB(A)
Vibración
Taladrado de percusión en hormigón a_h,HD	19,190m/s ^2 K=1,5m/s ^2
Cincelado a_h,Cheq	14,760m/s ^2 K=1,5m/s ^2

Nivel de vibración

El nivel de emisión de vibraciones indicado en este manual de instrucciones ha sido medido según una prueba estándar proporcionada en EN60745 puede utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas.

• al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento defi ciente, podría aumentar de forma notable el nivel de exposición.
• en las ocasiones en que se apaga la herramienta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir el nivel de exposición de forma importante.

Protéjase contra los efectos de la vibración realizando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo.

DESCRIPCIÓN

Los números del texto se refi eren a los diagramas de las páginas 2-3.

1. Interruptor de encendido/apagado
2. Interruptor de selección de taladro
3. Palanca de selección de martillo
4. Portaherramientas
5. Manguito de bloqueo
6. Empuñadura principal
7. Empuñadura auxiliar
8. Colector de polvo
9. Punto de lubricación
10. Rueda de ajuste para el control de la velocidad electronica

3. MONTAJE

Antes del montaje, apague siempre la máquina y saque el enchufe de la toma.

Montaje y retirada del accesorio (Fig. B)

Precaución: los taladros y los cortafríos pueden calentarse mucho.

No utilice brocas ni cinceles que estén desafi lados. Afi le o sustituya inmediatamente las brocas o cinceles que estén desafi lados. Insertar la bateria en la maquina.

Montaje

1. Aplique unas gotas de aceite al eje del accesorio.
2. Deslice el manguito de bloqueo (5) hacia la parte posterior.
3. Introduzca el accesorio en el portaherramientas (4).
4. Fije el accesorio girándolo en sentido antihorario hasta que encaje en su posición.
5. Suelte el manguito de bloqueo (5).

Retirada

1. Deslice el manguito de bloqueo (5) hacia la parte posterior.
2. Retire el accesorio del portaherramientas (4).
3. Suelte el manguito de bloqueo (5).

Montaje y retirada de la empuñadura auxiliar (Fig. C)

Montaje

1. Afl oje la empuñadura auxiliar (7) girándola en sentido antihorario.
2. Monte la empuñadura auxiliar (7) deslizándola sobre el portaherramientas (4).
3. Sitúe la empuñadura auxiliar (7) en la posición deseada.
4. Apriete la empuñadura auxiliar (7) girándola en sentido horario.

Retirada

1. Afl oje la empuñadura auxiliar (7) girándola en sentido antihorario.
2. Retire la empuñadura auxiliar (7).
3. Apriete la empuñadura auxiliar (7) girándola en sentido horario.

Montaje y retirada del colector de polvo (Fig. D)

El colector de polvo (8) evita que el polvo entre en la máquina al taladrar en el techo.

Sustituya inmediatamente el colector de polvo (8) si sufre daños.

Montaje

1. En caso necesario, retire el accesorio del portaherramientas (4).
2. Deslice el colector de polvo (8) sobre el eje del accesorio.
3. Introduzca el accesorio con el colector de polvo (18) en el portaherramientas (4).

Retirada

1. Retire el accesorio con el colector de polvo (8) del portaherramientas (4).
2. Retire colector de polvo (8) del accesorio.

4. MANEJO

Los taladros de percusion requieren muy poca presion por parte del operador. La presion excesiva sobre la herramienta puede ocasionar el recalentamiento innecesario del motor y quemar la herramienta conducida. También puede suceder que la broca se deforme y no se pueda extraer de la maquina.

Encendido y apagado (Fig. A)

• Para encender la máquina, presione el interruptor de encendido/apagado (1).
• Para apagar la máquina, suelte el interruptor de encendido/apagado (1).

Preselección de velocidades (10)

La velocidad requerida puede ser preseleccionada con una ruedecilla. Del mismo modo, durante el funcionamiento de la velocidad rotativa, la velocidad puede ajustarse.

1 - 2 = baja velocidad
3 - 4 = velocidad media
5 - 6 = velocidad alta
Max = máxima velocidad

Las velocidades necesarias dependen del material y pueden determinarse mediante una prueba práctica.

Ajuste del modo de funcionamiento (Fig. A & E)

El interruptor de selección de taladro (2) y la palanca de selección de martillo (3) deben ajustarse en función del modo de funcionamiento deseado. Consulte la siguiente table y Fig. E para ajustar el modo de funcionamiento deseado.

Ajuste Modo de funcionamiento (Fig. E)

A) Desconchado (función desconchado): para desconchado y pequeños trabajos de demolición.
B) Martillo perforador (con función martillo): para perforar mampostería, por ejemplo, ladrillos, hormigón y materiales similares.
C) Taladro (sin función martillo): para perforar diferentes materiales.

Sitúe el interruptor de selección de taladro (2) y la palanca de selección de martillo (3) en la posición deseada.

Consejos para el usuario

• Para orifi cios grandes, por ejemplo en hormigón muy duro, empiece usando una pequeña broca para perforación de guía primero, y después perfore a tamaño nominal.
• Sostenga la máquina fi rmemente con las 2 manos. Tenga cuidado pues el taladro puede atascarse y la máquina puede girarse repentinamente (especialmente cuando perfore orifi cios profundos).

- No ejercite una fuerza excesiva sobre la máquina, deje que la máquina haga el trabajo.

5. MANTENIMIENTO

Desconecte siempre la máquina de la red eléctrica principal antes de realizar cualquier trabajo de mantenimiento.

Limpie regularmente la carcasa de la maquina con un pano suave, preferentemente despues de cada uso. Compruebe que los orifi cios de ventilacion esten libres de polvo y suciedad. Elimine el polvo persistente utilizando un pano suave humedecido con agua y jabon. No use disolventes tales como gasolina, alcohol, amoniaco, etc. Tales productos químicos pueden danar los componentes sintéticos.

MEDIOAMBIENTE

aparatos eléctricos o electrónicos defectuosos y/o desechados deben recogerse en lugares de reciclado apropiado.

Solo para países de la Comunidad Europea

No elimine las herramientas eléctricas como residuos domésticos. De acuerdo con la Directiva europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos, y su transposición a las legislaciones nacionales, las herramientas eléctricas que ya no se utilizan deben recogerse por separado y eliminarse en modo ecológico.

CONDICIONES DE GARANTÍA

Los productos VONROC han sido desarrollados con los más altos estándares de calidad y VONROC garantiza que están exentos de defectos relacionados con los materiales y la fabricación durante el periodo legalmente estipulado, a contar desde la fecha de compra original. En caso de que el producto presente defectos relacionados con los materiales y/o la fabricación durante este periodo, póngase directamente en contacto VONROC.

La presente garantía se excluye en los siguientes casos:

• Si centros de servicios no autorizados han realizado o han intentado realizar reparaciones y/o alteraciones a la máquina.

• Si se ha producido un desgaste normal.

• Si la herramienta ha sido mal tratada o usada e modo impropio, o se ha realizado incorrectamente su mantenimiento.

• Si se han utilizado piezas de repuesto no originales.

La presente constituye la única garantía implícita y explícita que ofrece la compañía. No existen otras garantías explícitas o implícitas que excedan las citadas aquí, incluidas las garantías implícitas de comerciabilidad e idoneidad para una fi nalidad en especial. VONROC no será considerada responsable en ningún caso por daños incidentales o consecuentes. Los recursos a disposición de los distribuidores se limitan a la reparación o a la sustitución de las unidades o piezas no conformes.

El producto y el manual de usuario están sujetos a variaciones. Las especificaciones pueden variarse sin previo aviso.
