NÁVOD K OBSLUZE RH505AC Vonroc

Překlad originálního návodu 73

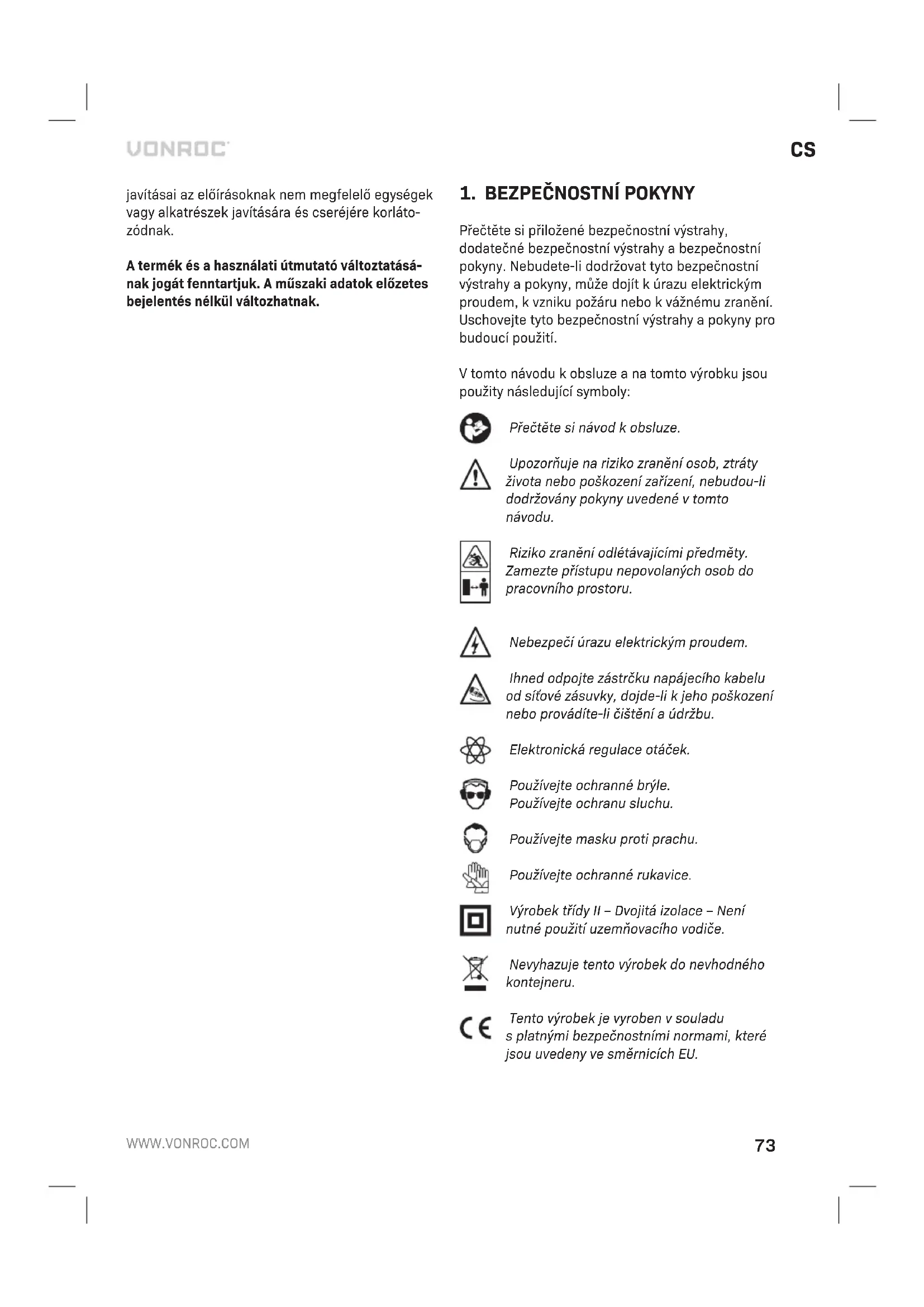

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy abezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy apokyny, může dojít kúrazu elektrickým proudem, kvzniku požáru nebo kvážnému zranění. Uschovejte tyto bezpečnostní výstrahy apokyny pro budoucí použití. Vtomto návodu kobsluze ana tomto výrobku jsou použity následující symboly: Přečtěte si návod kobsluze. Upozorňuje na riziko zranění osob, ztráty života nebo poškození zařízení, nebudou-li dodržovány pokyny uvedené vtomto návodu. Riziko zranění odlétávajícími předměty. Zamezte přístupu nepovolaných osob do pracovního prostoru. Nebezpečí úrazu elektrickým proudem. Ihned odpojte zástrčku napájecího kabelu od síťové zásuvky, dojde-li kjeho poškození nebo provádíte-li čištění aúdržbu. Elektronická regulace otáček. Používejte ochranné brýle. Používejte ochranu sluchu. Používejte masku proti prachu. Používejte ochranné rukavice. Výrobek třídy II – Dvojitá izolace – Není nutné použití uzemňovacího vodiče. Nevyhazuje tento výrobek do nevhodného kontejneru. Tento výrobek je vyroben vsouladu splatnými bezpečnostními normami, které jsou uvedeny ve směrnicích EU.74

VAROVÁNÍ! Přečtěte si všechny bezpečnost- ní výstrahy avšechny pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy apokyny, může dojít kúrazu elektrickým proudem, ke vzniku požáru nebo kvážnému zranění. Uschovejte všechny bezpečnostní výstrahy apoky- ny pro budoucí použití. Pojem elektrické nářadí vtěchto varováních odkazuje ické nářadí napájené zelektrické sítě (snapájecím kabelem) nebo zakumulátoru (bez napájecího kabelu).

1) Bezpečnost pracovního prostoru

a) Udržujte pracoviště uklizené adobře osvětlené. Neuklizená nebo tmavá místa přivolávají nehody. b) Nepoužívejte elektrická nářadí ve výbušných prostředích, jako jsou místa spřítomností hořlavých kapalin, plynů nebo prachu. Velek- trickém nářadí dochází kjiskření, které může způsobit vznícení prachu nebo výparů. c) Při práci stímto elektrickým nářadím udržujte děti aostatní osoby vbezpečné vzdálenosti. Rozptylování může způsobit ztrátu kontroly nad nářadím.

2) Elektrická bezpečnost

a) Zástrčka napájecího kabelu nářadí musí odpo- vídat zásuvce. Zástrčku nikdy žádným způso- bem neupravujte. Nepoužívejte uuzemněného elektrického nářadí žádné adaptéry zástrček. Neupravené zástrčky aodpovídající zásuvky sníží riziko úrazu elektrickým proudem. b) Vyvarujte se kontaktu suzemněnými povrchy, jako jsou potrubí, radiátory, trouby aledničky. Dojde-li kuzemnění vašeho těla, hrozí zvýšené riziko způsobení úrazu elektrickým proudem. c) Nevystavujte elektrické nářadí dešti ani vlh- kému prostředí. Dostane-li se do elektrického nářadí voda, zvýší se riziko úrazu elektrickým proudem. d) Nezacházejte špatně snapájecím kabelem. Nikdy nepoužívejte napájecí kabel pro přenášení nebo tahání tohoto elektrického nářadí aneta- hejte za tento kabel při odpojování zástrčky od zásuvky. Dbejte na to, aby tento kabel nepřechá- zel přes horké amastné povrchy nebo přes ostré hrany, aaby se nedostal do kontaktu spohy- bujícími se částmi. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem. e) Používáte-li elektrické nářadí venku, používejte prodlužovací kabel vhodný pro venkovní použití. Použití prodlužovacího kabelu pro venkovní použití snižuje riziko úrazu elektrickým proudem.

Musíte-li používat toto elektrické nářadí ve vlhkém prostředí, používejte velektrickém obvodu prou- dový chránič (RCD). Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.

Při práci stímto elektrickým nářadím buďte stále pozorní. Sledujte, co provádíte, apoužívej- te zdravý rozum. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při práci selektrickým nářadím může způsobit velmi vážná zranění. b) Používejte osobní ochranné prostředky. Vždy používejte ochranu zraku. Ochranné prostřed- ky, jako jsou maska proti prachu, neklouzavá pracovní ochranná obuv, pevná přilba nebo chrániče sluchu, které jsou používány vpřísluš- ných podmínkách, zmenšují riziko způsobení zranění osob.

Zabraňte náhodnému spuštění nářadí. Před při- pojením elektrického nářadí knapájecímu zdroji nebo před vložením akumulátoru do nářadí, před zvednutím nářadí nebo před jeho přenášením se ujistěte, zda je spínač nářadí vpoloze vypnuto. Přenášení elektrického nářadí sprstem na spí- nači nebo připojení elektrického nářadí ke zdroji elektrické energie, je-li spínač vpoloze zapnuto, zvyšuje pravděpodobnost vzniku nehod. d) Před zapnutím elektrického nářadí vždy od- straňte všechny klíče aseřizovací přípravky. Klíče nebo seřizovací přípravky ponechané na rotující části elektrického nářadí mohou způso- bit zranění osob. e) Nepřeceňujte své síly. Vždy udržujte správný postoj arovnováhu. Tak si zachováte lepší kont- rolu nad nářadím vneočekávaných situacích. f) Vhodně se oblékejte. Nenoste volný oděv nebo šperky. Udržujte vlasy, oblečení arukavice vbezpečné vzdálenosti od všech pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se částmi. g) Jsou-li zařízení vybavena adaptérem pro připo- jení odsávacího systému, ujistěte se, zda je od- sávací zařízení správně připojeno azda správněCS

plní svoji funkci. Použití odsávání prachu může snížit rizika spojená sprací vprašném prostředí.

Nedovolte, aby jistota získaná častým použí- váním nářadí vedla ke snížení vaší pozornosti aignorování zásad bezpečné práce snářadím. Chvilková nepozornost může během zlomku sekundy způsobit vážné zranění.

4) Použití elektrického nářadí ajeho údržba

Nepřetěžujte elektrické nářadí. Používejte pro pro- váděnou práci správné elektrické nářadí. Správné elektrické nářadí provede práci lépe abezpečněji, je-li použito pro práce, pro které je určeno. b) Nepoužívejte elektrické nářadí, nepracuje-li správně jeho spouštěcí spínač. Elektrické nářadí, které nelze ovládat pomocí spouštěcího spínače, je velmi nebezpečné amusí být opraveno.

Před prováděním jakéhokoliv seřízení, před výměnou příslušenství a/ nebo před uložením odpojte napájecí kabel nářadí od napájecího zdroje, nebo znářadí vyjměte akumulátor. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí. d) Uložte nepoužívané elektrické nářadí mimo dosah dětí anedovolte osobám, které nejsou obeznámeny stímto nářadím nebo stěmito pokyny, aby toto elektrické nářadí používaly. Elektrické nářadí je vrukách neproškolených osob nebezpečné. e) Provádějte údržbu elektrického nářadí. Zkon- trolujte nevyrovnání nebo váznutí pohyblivých částí, poškození součástí ajiné stavy, které by mohly mít vliv na správnou funkci nářadí. Je-li elektrické nářadí poškozeno, zajistěte jeho opravu dříve, než bude použito. Mnohé nehody bývají způsobeny nedostatečnou údržbou elek- trického nářadí.

Udržujte řezné nástroje ostré ačisté

Usprávně udržovaných řezných nástrojů sostrými řeznými břity je menší pravděpodobnost jejich zabloková- ní alépe se snimi pracuje. g) Používejte elektrické nářadí, příslušenství, pracovní nástroje atd. vsouladu stěmito poky- ny aberte vúvahu pracovní podmínky apráci, která má být provedena. Použití elektrického nářadí pro práce, pro které není určeno, může vést knebezpečným situacím. h) Dbejte na to, aby byly rukojeti aúchopné povrchy suché, čisté azbavené olejů amaziv. Kluzké rukojeti aúchopné plochy neumožňují bezpečnou manipulaci aovládání nářadí vneo- čekávaných situacích.

5) Použití aúdržba akumulátorového nářadí

a) Knabíjení používejte výhradně nabíječku předepsanou výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může způsobit požár při vložení jiného, nevhodného typu. b) Používejte elektrické nářadí pouze spředepsa- nými akumulátory. Použití jiných typů akumulá- toru může způsobit požár nebo zranění.

Když akumulátor nepoužíváte, uložte jej mimo dosah kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky nebo jiné malé kovové předměty, které by mohly zkratovat jeho kontakty. Zkratování kontaktů akumulátoru může způsobit popáleniny nebo požár.

Za nevhodných podmínek může zakumulátoru unikat kapalina. Vyvarujte se kontaktu stouto kapalinou. Dojde-li knáhodnému kontaktu stouto kapalinou, zasažené místo omyjte vodou. Dostane-li se kapalina do očí, ihned si je vypláchněte vodou avyhledejte lékařskou pomoc. Unikající kapalina zakumulátoru může způsobit podráždění pokožky nebo popáleniny.

Nepoužívejte poškozený nebo upravený akumulá- tor či nářadí. Poškozené nebo upravené akumulá- tory se mohou chovat nepředvídatelně, což může způsobit požár, výbuch nebo nebezpečí zranění.

Nevystavujte akumulátor anářadí ohni ani nadměrným teplotám. Vystavení účinkům ohně nebo teplot nad 130 °C může způsobit výbuch. POZNÁMKA: Teplota „130 °C“ odpovídá teplotě „265 °F“.

Dodržujte všechny pokyny pro nabíjení ane- nabíjejte akumulátor ani nářadí mimo teplotní rozsah předepsaný vtěchto pokynech. Ne- správné nabíjení nebo nabíjení při teplotě mimo předepsaný rozsah může poškodit akumulátor azvýšit nebezpečí vzniku požáru.

Svěřte opravu svého elektrického nářadí pouze osobě spříslušnou kvalifi kací, která bude použí- vat výhradně originální náhradní díly. Tím zajistíte bezpečný provoz tohoto elektrického nářadí.

Nikdy neopravujte poškozené akumulátorové mo- duly. Opravy akumulátorů smí provádět výhradně výrobce nebo technik autorizovaného servisu. DOPLŇKOVÁ BEZPEČNOSTNÍ VAROVÁNÍ PRO VRTACÍ KLADIVA a) Používejte ochranu sluchu. Nadměrné působení hluku může mít za následek ztrátu sluchu.76

b) Používejte přídavné rukojeti, jsou-li snářadím dodávány. Ztráta kontroly může způsobit zraně- ní osob. c) Při provádění prací, během nichž se může pracovní nástroj dostat do kontaktu se skrytým elektrickým vedením nebo svlastním napáje- cím kabelem, držte elektrické nářadí pouze za izolovaná místa určená pro úchop. Pracovní příslušenství, které se dostane do kontaktu s„živým“ elektrickým vodičem, může způsobit, že nechráněné kovové části nářadí budou také „živé“, což by mohlo vést kúrazu obsluhy elek- trickým proudem. Elektrická bezpečnost Vždy zkontrolujte, zda se napájecí napětí sítě shoduje snapájecím napětím na výkonovém štítku.

• Nepoužívejte tento výrobek, je-li poškozen jeho napájecí kabel nebo zástrčka.

Používejte pouze prodlužovací kabely, které jsou vhodné pro příkon tohoto zařízení akteré mají minimální průřez 1,5 mm

. Budete-li používat pro- dlužovací kabel na cívce, vždy odmotejte celý kabel.

2. INFORMACE OZAŘÍZENÍ

Určené použití Toto vrtací kladivo je určeno pro příklepové vrtání otvorů do zdiva, jako jsou cihly, beton apodobné materiály. Je také vhodné pro vrtání do dřeva, kovu, keramiky aplastu. Mimoto může být toto nářadí po- užito jako demoliční kladivo, je-li použito společně sdodávanými sekáči SDS. Toto nářadí není vžád- ném případě určeno pro jiné pracovní aplikace. Není vhodné pro použití na staveništích. TECHNICKÉ ÚDAJE Model č. RH505AC Napájecí napětí 230 V~Frekvence sítě 50 HzPříkon 1 800 WOtáčky naprázdno 0–820/minPočet rázů 0–4 000/minMaximální průměr vrtáku- Beton- Ocel- DřevoØ 36 mmØ 13 mmØ 42 mmHmotnost 5,2 kgAkustický tlak (LPA) 94 dB(A) K= 3 dB(A)Akustický výkon (LWA) 105 dB(A) K= 3 dB(A)VibracePříklepové vrtání do betonu

h,HD 19,190 m/s² K= 1,5 m/s²Sekání ah,Cheq14,760 m/s² K= 1,5 m/s² Úroveň vibrací Deklarovaná úroveň vibrací uvedená vtomto návo- du byla měřena vsouladu se standardní zkušební metodou předepsanou normou EN 60745. Tato úroveň vibrací může být použita pro srovnání jed- notlivých nářadí mezi sebou ataké při předběžném posouzení působících vibrací při používání nářadí při uvedených aplikacích.

• Použití tohoto nářadí pro jiné aplikace nebo sodlišným nebo špatně udržovaným příslušen- stvím může značně zvýšit působení vibrací.

• Doba, kdy je nářadí vypnuto nebo kdy je vchodu, ale aktuálně nevykonává žádnou práci, může působení vibrací značně zmírnit. Chraňte se před působením vibrací prováděním řádné údržby tohoto nářadí ijeho příslušenství, udržujte ruce vteple aprovádějte práci správným způsobem. POPIS Čísla vnásledujícím textu odkazují na obrázky na stranách 2–3.

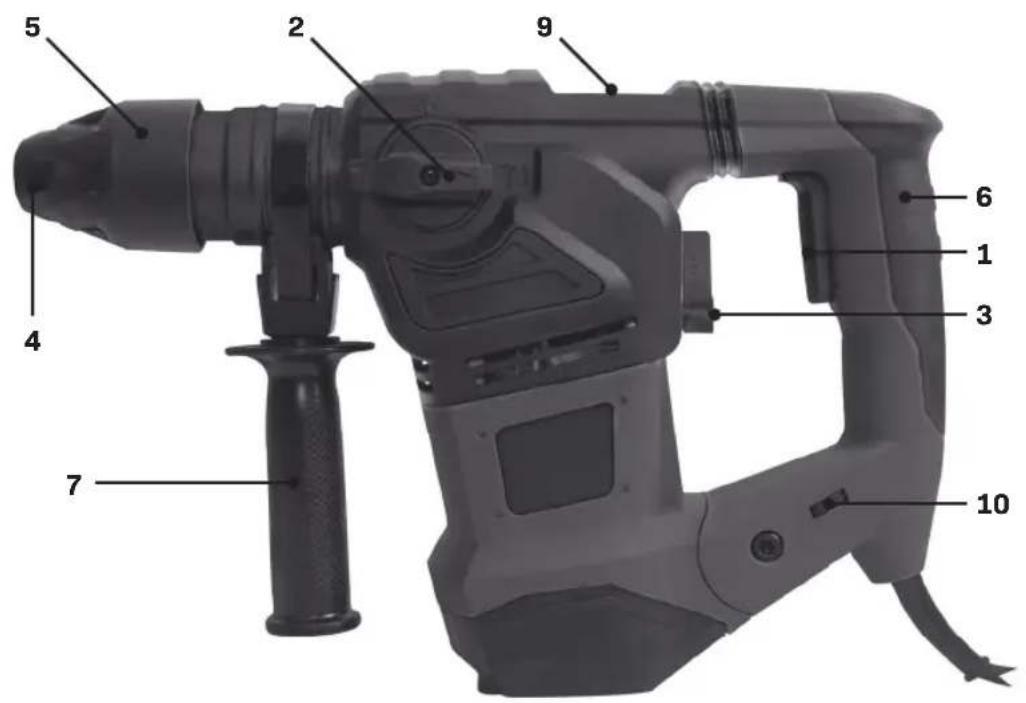

1. Spínač zapnuto/vypnuto

2. Volič funkce vrtání

3. Páčka voliče kladivo

10. Regulátor elektronické regulace otáčekCS

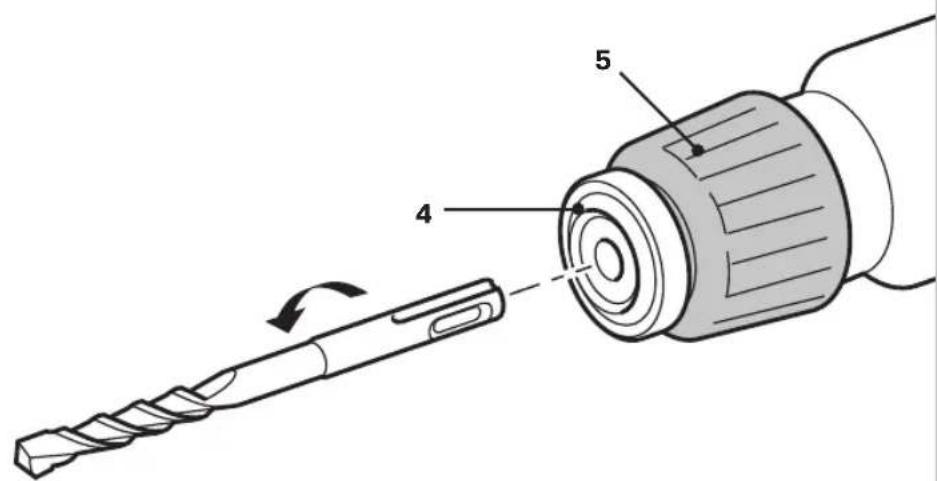

Před sestavením nářadí vždy vypněte aodpojte zástrčku napájecího kabelu od síťové zásuvky. Nasazení avyjmutí příslušenství (obr. B) Upozornění: Vrtáky asekáče mohou být velmi horké. Nepoužívejte tupé vrtáky nebo sekáče. Tupé vrtáky nebo sekáče musíte naostřit nebo vyměnit. Nasazení

Naneste několik kapek oleje na hřídel příslušenství.

2. Posuňte upínací objímku (5) směrem dozadu.

3. Vložte příslušenství do sklíčidla (4).

4. Zajistěte příslušenství otočením proti směru

pohybu hodinových ručiček, dokud nezapadne na určené místo.

5. Uvolněte upínací objímku (5).

1. Posuňte upínací objímku (5) směrem dozadu.

2. Vyjměte příslušenství ze sklíčidla (4).

3. Uvolněte upínací objímku (5).

Nasazení asejmutí pomocné rukojeti (obr. C) Nasazení

1. Povolte pomocnou rukojeť (7) otáčením proti

směru pohybu hodinových ručiček.

2. Nasaďte pomocnou rukojeť (7) nasunutím přes

4. Utáhněte pomocnou rukojeť (7) otáčením ve

směru pohybu hodinových ručiček. Sejmutí

1. Povolte pomocnou rukojeť (7) otáčením proti

směru pohybu hodinových ručiček.

2. Sejměte pomocnou rukojeť (7).

3. Utáhněte pomocnou rukojeť (7) otáčením ve

směru pohybu hodinových ručiček. Nasazení asejmutí zachytávače prachu (obr. D) Zachytávač prachu (8) zabraňuje vnikání prachu do nářadí při vrtání do stropů. Poškozený zachytávač prachu (8) okamžitě vyměňte. Nasazení

1. Je-li to nutné, vyjměte příslušenství ze sklíčidla

2. Nasuňte zachytávač prachu (8) přes hřídel

3. Zasuňte příslušenství se zachytávačem prachu

(8) do sklíčidla (4). Sejmutí

1. Vyjměte příslušenství se zachytávačem prachu

(8) ze sklíčidla (4).

Sejměte zachytávač prachu (8) zpříslušenství.

Vrtací kladiva vyžadují od obsluhy při použití velmi malý tlak. Nadměrný tlak působící na nářadí může vést kzbytečnému přehřívání motoru aknadměrnému zahřívání pracovního nástroje. Může také dojít kdeformaci pracovního nástroje akproblé- mům při jeho vyjímání znářadí. Zapnutí avypnutí (obr. A)

• Chcete-li nářadí zapnout, stiskněte spínač zapnuto/vypnuto (1).

• Chcete-li nářadí vypnout, uvolněte spínač za- pnuto/vypnuto (1). Předvolba otáček (10) Požadované otáčky můžete předvolit pomocí regu- látoru otáček. Otáčky mohou být nastaveny také během chodu nářadí.

1 - 2 = nízké otáčky

3 - 4 = střední otáčky

5 - 6 = vysoké otáčky

Max = maximální otáčky Požadované otáčky závisí na zpracovávaném mate- riálu amohou být určeny praktickou zkouškou. Nastavení provozního režimu (obr. AaE) Volič funkce vrtání (2) apáčka voliče kladiva (3) musí být nastaveny podle požadovaného provozní- ho režimu. Nastavení provozního režimu je vníže uvedené tabulce ana obr. E.78

Nastavení provozního režimu (obr. E) A) Sekání (funkce sekáče): pro sekání anenáročné demoliční práce. B) Příklepové vrtání (sfunkcí příklepu): pro vrtání do zdiva, cihel, betonu apodobných materiálů. C) Vrtání (bez příklepu): pro vrtání do různých materiálů. D) Nastavení úhlu sekáče. Nastavte volič funkce vrtání (2) apáčku voliče kladiva (3) do požadované polohy. Rady pro uživatele

• Pro vrtání velkých otvorů, například do velmi tvrdého betonu, nejdříve použijte malý vrták pro vyvrtání vodicího otvoru apotom použijte vrták požadované velikosti.

• Držte nářadí pevně oběma rukama. Dávejte po- zor, protože se vrták může zaseknout apři tom může dojít knáhlému otočení nářadí (zejména při vrtání hlubokých otvorů).

• Nevyvíjejte na nářadí příliš velký tlak anechejte jej pracovat jeho vlastním tempem.

Před čištěním aprováděním údržby toto zařízení vždy vypněte aodpojte zástrčku napájecího kabelu ze síťové zásuvky. Pravidelně čistěte kryt zařízení jemným hadří- kem, ideálně po každém použití. Ujistěte se, zda nejsou větrací otvory zaneseny prachem ani jinými nečistotami. Odolnější nečistoty odstraňte pomocí jemného hadříku navlhčeného vmýdlové pěně. Nepoužívejte žádná rozpouštědla, jako jsou benzín, líh, čpavek atd. Takové chemické látky mohou způ- sobit poškození dílů zumělé hmoty.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Poškozená alikvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel. Pouze pro země EU Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EC týka- jící se likvidace elektrických aelektronických zařízení ajejí implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromažďována odděleně ajejich likvidace musí být provedena tak, aby nedošlo kohrožení životního prostředí. ZÁRUKA Výrobky VONROC jsou vyvíjeny vsouladu spoža- davky norem na nejvyšší kvalitu aje zaručeno, že po dobu platné záruky, která začíná běžet dnem původního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období kzávadě vdůsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo fi rmu VONROC. Ztéto záruky jsou vyloučeny následující případy:

• Opravy nebo úpravy tohoto zařízení byly pro- vedeny nebo byly provedeny pokusy ojejich provedení vneautorizovaných servisech.

• Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba.
