MANUAL DE UTILIZADOR SL63HX52BE SIEMENS

1.1 Būtiska informação 540

1.1.1 Merkis 540
1.2 Simbolu skaidrojums.. 540
1.2.1 Bistamibas limeni 540
1.2.2 Bistamibas simboli 540
1.2.3 Bridinajumu struktura 541
1.2.4 Vispargie symboli 541

Drosiba. 542

2.1 Visparejie drostbas noradjumi 542

2.1.1 Visam majsaimniecibas iericem 542

Piederumi un paliglidzekli 543

Remonts 544

4.1 Darbvirsmas nomaina 544

4.1.1 Darbyirmas nonem\$ana 544
4.1.2 Darbvirmas uzstadiisan 544

4.2 Grozu sistemas uzstadisana 545

4.2.1 86 cm modela rezga teknes uzstadisana 545
4.2.2 Fiksjamā krūzu balsta uzstādīsana 545
4.2.3 Tvaicetaja ieliktna uzstadisana 546

4.3 Atvilktnes varioDrawer nomaina 547

4.3.1 Atviktnes varioDrawer nonem'sana 547
4.3.2 Atviktnes varioDrawer uzstadiana 548

4.4 Izsmidzinatajnomaina 549

4.4.1 Izsmidzinatajnonemsana 549
4.4.2 Izsmidzinataja uzstadisana 549

4.5 Filtrunomaina 550

4.5.1 Filtru nonemsana 550
4.5.2 Filtru uzstadisana.. 550

4.6 Cepamplats izsmidzinatajgalvina 551

4.7 Barosanas vada nomaija 552

4.7.1 Barosanas vada kontaktdakss as izvilk'sana 552
4.7.2 Barosanas vada kontaktligzdas iesprausana 552

4.8 Mazgansanas lidzekla tvernes vaka nomaina 553

4.8.1 Mazgaksanas lidzekla tvertnes yaka nonemsana 553
4.8.2 Atsperes jeliksana 553
4.8.3 Mazgāsanas lidzekla tvertnes vaka uzstādīsana 553

2.1 Instruções gerais de segança 706

2.1.1 Todos os eletrodomesticos 706

Ferramentas e auxiliares. 707

Reparacao. 708

4.1 Substituir o tempo 708

4.1.1 Remover o tempo 708
4.1.2 Instalar o tempo 708

4.4 Substituir os braços aspersores 713

4.4.1 Remover o braço aspersor 713
4.4.2 Instalar o braço aspersor.. 713

4.5 Substituir os filtres 714

4.5.1 Remover o filtro 714
4.5.2 Instalar os filtres 714

4.6Instalaracabecaaspersora paraassadeiras 715

4.7 Substitu o cabo de alimentacao 716

4.7.1 Desligar o cabo de alimentacao 716
4.7.2 Ligar o cabo de alimentacao 716

4.8 Substituir a tampa do detergente 717

4.8.1 Remove a tampa do detergente 717
4.8.2 Inserir a mola 717
4.8.3 Instalar a tampa do detergente 717

4.9 Substituir a tampa da bomba de agua de esgoto 718

4.9.1 Remove a tampa da bomba de agua de esgoto 718
4.9.2 Instalar atampa da bomba de agua de esgoto 718

4.10 Substitu o painei lateral 719

4.10.1 Remover o paineI lateral 719
4.10.2 Instalar o paineI lateral 720

4.11 Substituir a porta exterior 721

4.11.1 Remove a porta exterior 721
4.11.2 Instalar a porta exterior 721

4.12 Substitir o paine de comandos 723

4.12.1 Remover o paine de comandos 723
4.12.2 Instalar o paine de comandos 723

4.13 Fixar as molas da porta 724
4.14 Substituir o painei inferior 726

4.14.1 Remover o painei inferior 726
4.14.2 Instalar o painei inferior.. 726

4.15 Substituir a placa da tomada de base 727

4.15.1 Remover a placda tomada de base 727
4.15.2 Instalar a plac da tomada de base 727

4.16 Substitir a calha de transbordamento 728

4.16.1 Remove a calha de transbordamento 728
4.16.2 Instalar a calha de transbordamento 729

4.17 Substituir a porta interior 731

Sobre este documento

1.1 Informação importante

1.1.1 Finalidade

Estas dicas de reparacao auxiliam o consumidor na reparacao de aparelhos por ele,. proprioa de accordo com o regulamento de "Eco-design" aplicavel (a partir de 03/2021). Estas contentem informacoes sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.

En caso de duvidas, entre em contacto com o mesmo的服务o de apolo ao cliente. Apenas nos responsabilizaremos por danos se as dicas de reparacao tiverem sido devidamente seguidas.

1.2 Explicação dos símbolos

1.2.1 Niveis de perigo

Os níveis de征求意见 são compostos por um símbolo e uma palavras sinal. A palavras-sinal indica a gravidade do perigo.

Nível de avis Significado
PERIGO	A não observança da mensagem de avisso的结果a em morte ou ferimentos gra-ves.
AVISO	A não observança da mensagem de avisopode resultar em morte ou ferimentosgraves.
CUIDADO	A não observança da mensagem de avisopode resultar em ferimentos ligeiros.
ATENÇÂO!	A não observança da mensagem de avisopode resultar em danos materiais.

Tabela 1: Niveis de perigo

1.2.2 Simbolos de perigo

Os símbolos de perigo são representações sintólicas que não uma indicação do tipo de perigo.

Neste documento são'utilizados os seguintes SYMBOLOS de perigo:

Símbolo de perigo Significado
!	Mensagem geral de征求意见
9	Perigo de tensão电解tica
	Risco de explosão
	Perigo de cortes

Sobre este documento

Simbolo de perigo Significado
	Perigo de esmagamento
	Perigo de superficies quentes
	Perigo de campo eletromagnético intenso
	Perigo de radiação não-ionizante

Tabela 2: Simbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos;neste documento possuem um aspeto normalizzato e uma estrutura normalizada.

Tip e origem do perigo!

Possível consequencia de evaporar o perigo / como: Medidas e probócios para prevenir o perigo.

O靼. O seguinto example minha um aviso que adverte contra chocues electrolycicos devoa a partes sob tensions. A medida para fazer o perigo é mentionada.

Morte por eletrocussao

Desligue os apareiros da alimentação eletrica pelo menos 60 segundos antes de iniciar as reparacoes.

1.2.4 Simbolos gerais

Neste documento são utilizes os seguiates simbolos gerais:

Simbolo ger. Significado
i	Identificacao de uma dica especial (texto e/ou ilustracao)
f	Identificacao de uma dica simples (apes-nas texto)
	Identificacao de uma ligaçao para um tu-orial em video
	Identificacao das ferramentas necessarias
	Identificacao das condições prévias ne-cessarias
if	Identificacao de uma condição (se ..., en-tão...)
	Identificacao de um resultado
Iniciar Identificacao de uma tecla ou botão
[00123456] Identificacao de um número dematerial
Estado Identificacao de um texto exibido /Janeia(no visor do aparecido)

Tabela 3: Simbolos gerais

Segurarca

2.1 Instruções gerais de segurarça

2.1.1 Todos os eletrodométricos

Risco deCHOque eltrico deido a partes sob tensao!

• Erros por reparacoes envolvendo componentes electrolycos podem provocar Choques electrolylicos!
  Desligue o aparenho da rede elétrica pelo menos 60 horas antes de iniciar o trabalho.
• Ao's a reparacao, Solicite a realizacao de um teste de segurance de accordo com VDE 0701 ou os regulamentospecificosdois.

Risco de ferimentos causados por arestas vivas!

Use luvas de protecao.

Risco de esmagamento durante lavoros de reparacao, manutenacao, resolucao de problemas e service devo a componentes pesados e meveis

Use calçado de proteção.
Proteja os componentes pesados contra quedes.
- Não introduzir partes do corpo em componentes moveris.

Risco para a segurar/funcionamento do aparelho!

Utilize apenas peças sobressalentes originais.

Risco de danos em componentes electrostaticamente sensiveis (ESDs)!

• Não toque nos mículos, incluindo ligações e percursos conduutores.

Ferramentas e auxiliares

Designação Detalhes Imagens
Chave parafusos Torx T20 com orício [00340764]	100 mm, para parafusos com pino de segança
Chave de parafusos Torx T15	Comprimento 80 mm
Chave de fendas Lá mina 10 mm x 1,6 mm x 200 mm
Alicate de pontas [00340871]	Comprimento: 200 mm, reto

O aparelho está desligado da alimentacao eletrica.
O aparelho está livrente acessivel.

4.1.1 Remover o tempo

1. Remova osinous parafusos atras (1) (optional).
2. Pressione para cima ambas as alavancas de retencion sob o tempo (2).

1. Levante o tempo ligeiramente a fronte (3).
2. Empurre o tempo para fora e paraTRS (4).
3. Remova o tempo.

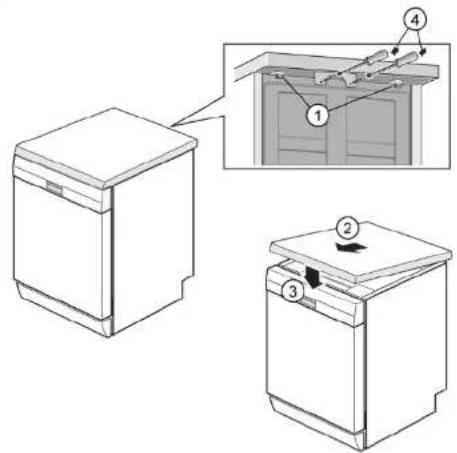

4.1.2 Instalar o tampo

1. Prenda a parte de vez do tempo nas guias, utilizing as saliencias de retencion (1).

1. Empurre o tempo para a frente (2).
2. Pressione a fronte do tempo para boa até às alavancas de retenção encaixarem de forma audível (3).
3. Volte a enroscar os doit parafusos (4) (optional).

Reparacao

4.2 Instalar o sistemas de cesto

Pre-requisito:

O cesto em quostao fo removido do aparelho.

4.2.1 Instalar a calha para pastilhas para o Modelo de 86 cm

Ferramentas necessarias:

Guia das pastilhas [00614935]
Clipe de suporte de chávenes [00618565]
1. Insira a calha para pastilhas diagonalmente na parte darente do cesto.
2. Centre encaixe a calha das pastilhas.

4.2.2 Instalar o clipe de suporte de chávenes

Ferramentas necessarias:

Guia das pastilhas [00614935]
Clipe de suporte de chávenes [00618565]

Ao lavar chávenes, o clique de suporte de chávenes pode ser dobrado para cima. O ángulo adicional reduz à Accumação de água noedo das chávenes. No caso de copos altos, recomendamos que deleixe o clique de suporte de chávenes dobrado para boa. Se os cestos superiores livorem um inserto de plácico optional, este tem de ser Removedo.

1. Retire o inserto de plastico.

1. Encaixe o clipe de suporte de chávenes.

1. Dobre para cima o clipe.

Reparacao

1. Posicione os itens a lavar.

4.2.3 Instalar o inserto de vaporeira

Ferramentas necessarias:

Guia das pastilhas [00614935]
Clipe de suporte de chávenes [00618565]

Encaixe o inserto de vaporeira com as extremidades sob o Sistema de cesto.

Reparacao

4.3 Substituir a gaveta vario

4.3.1 Remover a gaveta vario

1. Dobre as pegas para dentro.

1. Remova a pega por cima.

2. Pressione os inseros laterais de plastico para fora e pressione-os para cima para fora do quadro.

Reparacao

1. Dobre as linguetas de guia para fora cuidadosamente.

1. Puxe os espigoes rebatieis para fora das linguetas.

2. Pressione o quadro de metal a fronte para fora dos suportes.

1. Empurre o quadro de metal novamente para fora da guia.

4.3.2 Instalar a gaveta vario

Instale pela ordem inversa.

Reparação

4.4 Substituir os braços aspersores

4.4.1 Remover o braço aspersor

1. Desaperte o braço aspersor superior (1) e puxe para baixo para remover (2).

1. Puxe para baixo o braço aspersor inferior para remover.

4.4.2 Instalar o braço aspe

1. Insira o braço aspersor inferior.
   O braço aspersor encaixa.
2. Insira o braço aspersor superior e enrosque-o firmamente.

Reparação

4.5 SubstituiR os filtros

4.5.1 Remover o filtro

1. Rode o filtrlo grossoiro para a esquerda (1) e removeo o Sistema de filtrlo (2).

Certifique-se de que nenhum objecto estranho cai no reservatorio.

1. Puxe para baixo o microfiltro para remover.

4.5.2 Instalar os filtros

1. Remonte o sistemas de filtros.
   Assegure-se de que os bloqueiros de retencion no filtro grossoiro encaixam.
2. Insira o sistemas de filtro no aparelho e rode o filtrlo grossoiro para a direita.
   Assegure-se de que respeita as marcações.

Reparação

4.6 Instalar aCESSA aspersora para assadeiras

1. Retire o cesto superior.
2. Insira a casa aspersora para assadeiras no suporte (1) e rode para a direita (2).

Acede aspersora para assadeiras encaixa.

Reparação

4.7 Substituir o cabo de alimentacao

Pre-requisito:

O aparelho está desligado da energia.
O aparheiro está desligado do abastecimento de agua.
O aparelho está livrente accesivel.

4.7.1 Desligar o cabo de alimentacao

• Mov a ficha do cabo de alimentacao cuidadosamente para cima e para baixo e puxe-a para fora da tomada de ligaço.

4.7.2 Ligar o cabo de alimentacao

ATENÇAO!

Sobreaquecidontamento da ligação principal!

Risco de incendio

Insira o cabo de alimentacao firmamente ate encaixar.

Insira a ficha do cabo de alimentacao na tomada de ligaao ate a ficha encaixar de forma audivel.

Reparacao

4.8 Substituir a tampa do detergente

Uma subpoena chave de parafusos pode ser usada como ferramenta para alavancar.

Pre-requisito:

O aparheiro está desligado da energia.
O aparelho está desligado do abastecimento de agua.
A portafoi aberta.
A tampa do detergente foia aberta.

4.8.1 Remover a tampa do detergente

1. Empurre a tampa do detergente para dentro 5 mm.
2. Eolve a tampa do detergente do lado inferior para fora das calhas de guia e retirea das calhas de guia do lado superior.
3. Remova a mola.

4.8.2 Inserir a mola

1. Insira a extremidade longa da mola no orificio de montagem do disposicao dispensador (1).

1. Insira a extremidade curta da mola no orificio de montagem da tampa do detergente (2).
2. Pressione a tampa para dentro do disposicao dispensador (3).

4.8.3 Instalar a tampa do detergente

1. Insira a tampa do detergente nas calhas de guia de um dos lados 5mm antes da posicao totalmente aberta. Pressione o lado oposto suavamente para dentro das calhas de guia.
2. Verifique o functiOnamento da tampa do detergente.

Reparação

4.9 Substituir a tampa da bomba de agua de esgoto

Pre-requisito:

Cesto foI removido.
Os filtres foram removidos.→714

4.9.1 Remover a tampa da bomba de agua de esgoto

1. Retire toda a agua.

Use uma esponja, se necessario.

1. Separe a tampa da bomba,utilizing uma colher e segure-aanela travessa.

1. Eleve a tampa da bomba para dentro em sentido angular e remova-a.

4.9.2 Instalar a tampa da bomba de agua de esgoto

Insira a tampa da bomba (1) e pressione-a para baixo (2).

A tampa da bomba encaixa.

Reparacao

4.10 Substituir o painei lateral

Pre-requisito:

O aparecido está desligado da energia.
O aparecido está desligado do abastecimento de agua.
O aparelho está livrente acessivel.
Apareiros de instalacao livre: o tempo FOi removido.→708

4.10.1 Remover o paineI lateral

1. Remova os parafusos do painei lateral (1).

1. Incline o painei lateral ligeiramente para fora em cima (2).
2. Desca o paineI lateral e puxe-o para fora da calha de base (3).

Reparacao

4.10.2 Instalar o paineI lateral

1. Insira o paineI lateral na calha de base (1).

Fig. 2: Totalmente integrável

2. Pressione o painei lateral sobre o aparelho (2).
3. Fixe o paineI lateral com parafusos (3).

Reparacao

4.11 Substituir a porta exterior

Pre-requisito:

O aparelho está desigado da energia.
O aparecido está desligado do abastecimento de agua.

4.11.1 Remove a porta exterior

Basta remover os parafusos que são descritos nos seguients passos.

1. Abra a porta.
2. Remova os quatre parafusos.

3.

Segure a porta de um dos lados.

Remova os doit parafusos.

4.11.2 Instalar a porta exterior

Reparacao

Pré-requisito:

A manta isolante foi posicionada corretamente e fixada no interior da porta exterior.
As dobradiças estao inseridas na porta exterior. 1.Fecha a porta inferior sem bater.
2. Empurre a porta exterior para cima sob o painei de comandos (1).

1. Pressione a porta exterior contra a porta interior e secure (2).

4.

Segure a porta de um dos lados.

Abra e fixe a porta com bois parafusos (4 parafusos de metal de 11 mm).

1. Fixe a porta exterior com quatre parafusos (4 parafusos de metal de 11 mm).

Reparacao

4.12 Substituir o paine de comandos

Se um modulo de operação estiver defeitouso, o painel de comandos inteiro tera de ser substituido.

Pre-requisito:

O aparheiro está desligado da energia.
O aparelho está desligado do abastecimento de agua.
A porta exteriorifoREMovida.
A porta exteriorloi removida (totalmente integravel/integrada).

4.12.1 Remover o paine de comandos

1. Desligue as ligacoes electrolyicas do painei de comandos e sensor de baixo navel de abrilhantador (1, 2).

1. Desligue o cabo de terra (3) (optional).
2. Abra a porta do aparelho.

3. Fixe o paineI de comandos para que nao caia (segure-o).

4. Remova sei s parafusos.

1. Remova o painei de comandos.

4.12.2 Instalar o paine de comandos

Use os parafusos 4 × 16 ~mm .

• Instale pela ordem inversa.

Reparacao

4.13 Fixar as molas da porta

1. Remova a tampa da guia do cabo.

2.1.Abra a porta ligeiramente (1).

1. Insira a ranhura da calha de base (2).
2. Feche a porta lentamente (3).

Oistema de cabos fixa-se automaticamente à dobradiça da porta.

Reparação

3.1. Feche a porta ligeiramente (4).

1. Mova a ranhura para trase esolte a dobradiça da porta (5).
2. Abra a porta (6).

1. Repita o processo do除外do aparelho.

Reparação

4.14 Substitui o painei inferior

Os pés são identicos e intercambiáveis.

Pre-requisito:

O aparheiro está desligado da energia.
O aparelho está desligado do abastecimento de agua.
A porta exterior foi removida.
A porta exteriorloi removida (totalmente integravel/integrada).

4.14.1 Remover o painei inferior

1.

Remocao incorreta.
Se o pailn inferior for solto lateralmente e removido, as das placas de fixacao pode quebrar. Se apenas uma placu de fixacao for danificada e possivel mudar de lado, pois as placas de fixacao sao idenicas.
Recomenda-se colocar algo sob o aparelho arente na lateral para alviar a carga sobre o pailn inferior com os pes.

1. Coloque a chave de parafusos dentro das guias (1) e solte o encaixe, empurrando para baixo.

1. Levante o painei para o retirar.

2. Remova os pés à fremte (1).

4.14.2 Instalar o painel inferior

1. Insira os pés.
2. Fixe o painei inferior em cima (1) e pressione-o para baixo ate encaixar de forma audivel (2).

Reparacao

4.15 Substituir a placà da tomada de base

A plac da tomada de base situa-se na area inferior a fronte.

Pre-requisito:

O aparheiro está desligado da energia.
O aparelho está desligado do abastecimento de água.
A frunte do mover (optional) foi removida.
A porta exterior foi removida.
A porta exterior FOI removida (totalmente integravel/integrada).
O painei inferior foie removido (optional).→726

4.15.1 Remover a plac da tomada de base

1. Remova os doit parafusos (1).

1. Desengate os elementos de encaixe (2).

2. Incline a plac da tornada de base cuidadosamente para a fronte (1).

Dependendo da série do modelos, a ficha para o EmotionLight não está fixada à base.

Desbloqueie a ficha na lingueta de bloqueio e puxe paraTRS (optional) (2).

4.15.2 Instalar a plac da tomada de base

• Instale a placá da tomada de basePGA ordem inversa.

Reparacao

4.16 Substituir a calha de transbordamento

A calha de transbordamento está localizzato na area inferior dianteira do aparelho.

Pre-requisito:

O aparheiro está desligado da energia.
O aparelho está desligado do abastecimento de agua.
A frunte do moveri fod removida (optional).
A porta exterior foi removida.
O painei inferior foiv removido (optional).→726
A plac a tomadade base foivremovida.→727

4.16.1 Remover a calha de transbordamento

Agua residual

• Se a mangueira de drenagem for removida, a agua residual pode sair.

• Recolha a agua ou remova-a da cuba coletora inferior com uma se-iringa de sução.

• Puxe para fora o mecanismo de encaixe em cima (1, 2).

1. Solte o elemento de encaixe em cima.

Reparação

3.1. Insira a chave de parafusos sob o grampo de metal (1). 2. Solte o clipe de metal suavamente (2).

1. Levante a calha de transbordamento para fora.

4.16.2 Instalar a calha de transbordamento.

Danos Causeiros pela agua devo a instalacao incorreta da calha de transbondoamento!

Insira a calha de transbordamento correlamente em baixo na guia da calha de base.

Encaixe a calha de transbordamento corretamente em cima.

1. 1. Posizione a calha de transbordamento (1).

2. Insira a calha de transbordamento naVEDACAO (2).

3. Pressione a calha de transbordamento para dentro da guia daVEDACAO (3).
4. Insira a calha de transbordamento cuidadosamente (4).
5. Encaixe a calha de transbordamento (5).

Reparacao

1. Verifique a instalacao a esquerda e a direita. 3. Verifique o assento firme.

1. Encaixe o clipe de metal dos lados esquerdo e direito.

O aparelho está desigado da energia.
O aparecido está desligado do abastecimento de agua.

1. Remova os parafusos (1).
2. Remova a porta interior por cima (2).

1. Fixe a dobradiça da porta com parafusos.
2. Posicione a porta interior na dobradiça da porta.
3. Fixe a porta interior com parafusos.

1. Vire a vedação da porta para arente.
2. Mova a porta interior para trás daVEDACão da porta.
3. Feche a porta interior
4. Vire aVEDa da porta para cima. As peças laterais apontam para cima.
5. Mova a dobradiça da porta para cima.

Reparação

4.18 Substitui r a dobradiça da porta

Pre-requisito:

O aparelho está desigado da energia.
O aparecido está desligado do abastecimento de agua.
O aparelho está livrente acessevel.
O paineI lateral foI removido. 719
A porta exteriori for removida.
A porta interiorifoi removida.
O painel de comandos foi removido. 723
As molas da porta foram fixadas. 724
Q painei inferior foir removido.→726
A placata tomada de base foivremovida. 727
A calha de extravasamento foI removida.→728

4.18.1 Remover a dobradiça da porta

1. 1. Solte o gancho de encaixe com a chave de parafusos (1).

2. Puxe a dobradiça da porta para arente (2).

1. Solte a ligaçao a terra na dobradiça da porta.

4.18.2 Instalar a dobradiça da porta

Reparacao

1. 1. Coloque a dobradiça no aparelho (1).

2. Desloque a dobradiça para baixo (2) até ficar presa no aparelho.

2.

A falta de ligação à terra pode causar um potencial de ligação na porta.

Estabelec a ligaçao a terra.

4.19 Substituir a vedação (inferior) da porta

Pre-requisito:

O aparelho está desligado da energia.
O aparecido está desligado do abastecimento de agua.
A porta exterior foi removida.
A plac da tomada de base foi removida.→727
O painei inferior foir removido (optional).→726
As molas da porta foram removidas.
O paine de comandos foi
O所提供de feixe de fios em baixo a direita foi removido.

4.19.1 Remover aVEDA da porta

1. Remova os bois clipes de retencion naVEDACAO inferior da porta (1, 2).

1. Despendra a calha de transbordamento.

1. Levante a calha de transbordamento para fora.

Reparacao

1. Remova da porta interior aVEDACAO inferior da porta.

4.19.2 Instalar aVEDação da porta

1. Encaixe as capas seladas à esquerda e à direita na calha de vedação com ação da porta.

1. Insira aVEDAGAO da porta com a aba de fecho na porta interior.
2. Fixe aVEDação da porta comdos clipes de retençao.

Reparação

4.20 Substituir a vedação (superior) da porta

Pre-requisito:

O aparelho está desigado da energia.
O aparecido está desligado do abastecimento de agua.

4.20.1 Remover aVEDA da porta

Remova aVEDACAO da porta do quadro interior.

4.20.2 Instalar aVEDaço da porta

AVEDa da portemet der cortada para ficar com o comprimento correto antes da instalacao.Tem ser de 1750 mm para aparelhos com 81 cm de alta e de 1850 mm para aparelhos com 86 cm de alta.

1.Prepare aVEDACo da porta apropriada.
2. Assegure a posicao de instalacao correta do perfil de vedacao.

1. O punto branco devera estar alinhado com a faixa de base vedante.

4

A vedação não pode fazer ondulada ou esticada nos cantos. A vedação é cortada diagonamente nas extremidades e vale-se estreitando na direção do fundo do recipienté àrente.

Posicione a extremidade daVEDAQUEXATAMPEa frente sob a porta inferior.AVEDAQUEXATAMPEa deo assentar na lateral do recipiente o mais possivel.

Vendaço da porta corretamente instalada:

Reparacao

4.21 Substituir o EmotionLight

O EmotionLight está situado na area superior dianteira exterior do deposto de lavagem.

Pre-requisito:

O aparheiro está desligado da energia.
O aparelho está desligado do abastecimento de agua.
O aparelho está livrente acessivel.
O tempo foi removido (optional).
O paine1 lateral direito fo1 removido (optional).→719

4.21.1 Remover o EmotionLight

1. Remova o所提供e por cima (2).

2. Puxe a ficha para fora do conector (em baixo a direita narente do aparelho).

3. Remova a ligation eletrica do modulo de potencia.

1. Remova o EmotionLight do aparelho.

4.21.2 Instalar o EmotionLight

1. Insira o suporte no quadro do deposito de lavagem (1).

Reparação

1. Engate o gancho de encaixe (2).

3

Instale o cabo do lado direito inferior.

Reparacao

Fig. 3: Cabo plano

1. Insira a ficha.

Substituir o TimeLight apenas como peça completeness. O.).
O.),
base.

Pre-requisito:

O aparelho está desligado da energia.
O aparelho está desligado do abastecimento de agua.
O painei inferior foI removido. 726
A placá da tomada de baseuíremovida e rodada,→727

4.22.1 Remover o TimeLight

1. Dobre os elementos de encaixe (1) ligeiramente para fora.

1. Puxe o modulo TimeLight para cima para fora da guia (2).

4.22.2 Instalar o TimeLight

1. Dobre novamente os elementos de encaixe (1) paraTRS.

1. Empurre o modulo TimeLight para dentro da guia (2).
2. Conecte a ligation electrolytica.

Reparacao

4.23 Substituir a Gap Illumination

Pre-requisito:

O aparelho está desligado da energia.
O aparelho está desligado do abastecimento de agua.
A porta exterior está desmontada.
O paine de operatione fo removido.

1. Levante a placar com o suporte e remove-la do quadro do modulo de operacao (2).

4.23.2 Instalar a Gap Illumination

1. Insira o suporte da placac no quadro do modulo de operacao.

1. Aperte-o com um som de "clique".

1. Instale a fibra otica e aperte-a com um som de "clique".

1. Conecte o fio ao modulo de operacao.
