LIETOŠANAS INSTRUKCIJA SL63HX52BE SIEMENS

4.9 Notekūdenu sūkna vāka nomaina 554

4.9.1 Notekudenu sukna vaka nonemsana 554
4.9.2 Notekudenu sukna vaka uzstadiisan 554

4.10 Sanu panela nomaina 555

4.10.1 Sanu panela nonem'sana 555
4.10.2 Sanu panela uzstadisana 556

4.11 Durviarajdasnomaina 557

4.11.1 Durvju arejas dalas nonemsana 557
4.11.2 Durju arejias dalas uzstadiisana 557

4.12 Vadibas panela nomaina 559

4.12.1 Vadibas panela nonem'sana 559
4.12.2 Vadibas panela uzstadisana 559

4.13 Durvu atsperi fikseshana 560

4.14 Pamatnes panela nomaina 562

4.14.1 Pamatnes panela nonemsa 562
4.14.2 Prieksja panela uzstadiana 562

4.15 Pamatnes plaksnes nomaina 563

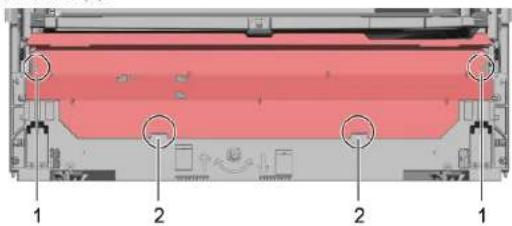

4.15.1 Pamatnes plaaksnes nonemsgana 563
4.15.2 Pamatnes plaksnes uzstadijsana 563

4.16 Parpludes caurules nomina 564

4.16.1 Parplides caurules nonemsana 564
4.16.2 Parpludescaurulesuzstadisana 565

4.17 Durvju ieksjas dalas nomaina 567

4.17.1 Durvju ieksjas dalas nonemsana 567
4.17.2 Durvju ieksejas dalas uzstadiisana 567

4.18 Durvyu viruses nomaina 568

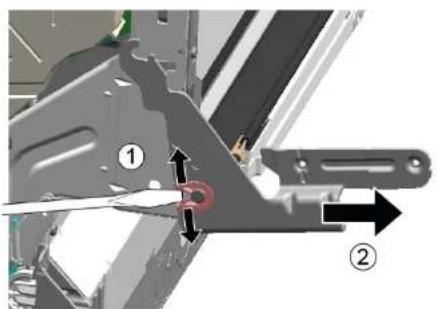

4.18.1 Durvu virus nonemsana 568
4.18.2 Durvju viras uzstadisana 568

4.19 (Apakseja) durvju blivejuma nomaina 570

4.19.1 Durvy blivejuma nonem'sana 570
4.19.2 Durvju blivejuma uzstadiisan 571

4.20 (Augsejā) durvju blivejuma nomaina 572

4.20.1 Durvu blivejuma nonemsgana 572
4.20.2 Durvy blivejuma uzstadiisana 572

Tajā ir sniēgta informacija par to, kā nomainīt noteiktas rezerves dalas, kā arī bridinājuni un riskī.

Jautjumu gadijumā ludzam sazināties ar mūs u klientu apkalposanas dienestu. Mē esam atbildīgī par zauδejiuniem tikai tad, ja ir pienacīgī ieveroti sie labosanas ieteiku mi.

1.2 Simbolu skaidrojums

1.2.1 Bistamibas limeni

Bridinajuma limenus veido symbols un signalvards. Signalvards apzime bistamibas pakapi.

Tabula 1:Bistamibas lmeni

Bridinajuma limenis Nozime
BISTAMI	Bridinajuma pazinojuma neieverošanas rezilutā iestāsies nāve vai radlsies sma-gas traumas.
BRIDINAJUMS	Bridinajuma pazinojuma neieverošanas rezilutā var iestāties nāve vai rasties smagas traumas.
ESIET PIESARDZIGI	Bridinajuma pazinojuma neieverošanas rezilutā var rasties nelielas traumas.
UZMANIBUI!	Bridinajuma pazinojuma neieverošanas rezilutā var rasties kaitējums ipašumam.

1.2.2 Bistamibas symboli

Bistambas symboli ir simboliski apzimejumi, kas sniedz norades par bistambas veidu. Saiä dokumenta ir izmantoti sadi bistambas symboli:

Bistamibas symbols Nozime
!	Vispārējs brīdinājuma pazinojums
!	Elektriskā sprieguma radīts ap-draudējums
	Sprādzierbistamibas risks
	Griezumu bistamiba
	Saspiešanas bīstamiba

1 Par šo dokumentu

Bistamūbas symbols Nozime
	Karstu virsmu radīta bīstamūba
	Spēcīgu magnētisko lauku radīta bīstamūba
	Nejonizējoša starojuma radīta bīstamūba

Tabula 2:Bistamibas simboli

1.2.3 Bridinajumu struktura

Sajadokumenta sniegtajembrdinajumiemir standartizets noformejums unstan-dizetela struktura.


BISTAMI Bistamibas veids un avots! lespējamās sekas, kas rodas, neievērojot bistamibas pazinojumu / bridinajumu. Bistamibas novērsanas pasākūmi un aizliegumi.

Nakamajā piēmēr ār paradīts bridjūnājūs, kā aspizme elektrotriciena risku, ko rada spiregumkīfvas detalas. Ir norādīs bṭastāmibas novērsānas pasakūms.


BISTAMI Elektrotriecija risks, ko rada spiregumaktivas detalas! Navejoše elektrotriciens Avtienojiet iekartas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Visparigie symboli

Sajadokumenta ir izmantoti sadi vispartgie symboli:

Visp. symbols NoZime
i	Ipašu ieteikumu apzimējums (teksts un/ val grafika)
1	Vienkāršu ieteikumu apzimējums (likai teksts)

Visp. symbols Nozime
	Video pamácības sailes apzimējums
	Nepiecieśamo riku apzimējums
	Nepiecieśamo priekšnosacijumu apzimējums
	Nosacijuma apzimējums (ja ..., tad ...)
	Rezultāta apzimējums
[Sākt] Taustiǎ vai pogas apzimējums
[00123456] Materiaíla numura apzimējums
Statuss Attělotá teksta / loga apzimējums	(iekārías displejā)

Tabula 3: Vispangie symboli

Drosiba

2.1 Visparejie drośibas norādijumi

2.1.1 Visam majsalmniecibas iericem

Elektrotrieciena risks spriegumaktivu daludell

• Ja remonts, kas skar elektriskas dajas, ir veikts kjdaini, pastav elektrotreciana risks!
  Iericei ir jabut atvienotai no tikla vismaz 60 sekundes, pirms sak darbu.
• Pec remonta lerices drósiha ir japärauba databliti noteikumiem VDE 0701 valts valsts noteikumiem.

Savainojumu risks asu malu del!

Valkajiet aizsargcimdus.

Saspiešanas risks labošanas, uzturešanas, traucejumu novéršanas un apkopes laikā, ko rada smagas un kustigas detalias

Valkajiet aizsargapavirus.
Nostipriniet smagas detalias, lai tās nenokristu.
Neievietojiet kermena das kustigas detajas.

lerices drofbas / darbibas traucejuma risks!

Pret elektrostatisko izladi juffgu dalu (ESDS) bojajuma risks!

• Izmantojiet tikai originala rezerves dalas.
• Neaiztieciet modulus, iseskaitot savienojumus un vadojumu.

Piederumi un paliglidzekli

Apzimējums Sikāka informacija Attēli
Skrūvgriezis Torx T20 ar urbumu [00340764]	100 mm, skrūvēm ar drošības tapiŋu
Skrūvgriezis Torx T15	Garums: 80 mm
Plakanais skrūvgriezis	Izmērs: 10 mm x 1,6 mm x 200 mm
Asknaibles [00340871]	Garums: 200 mm, taisnas

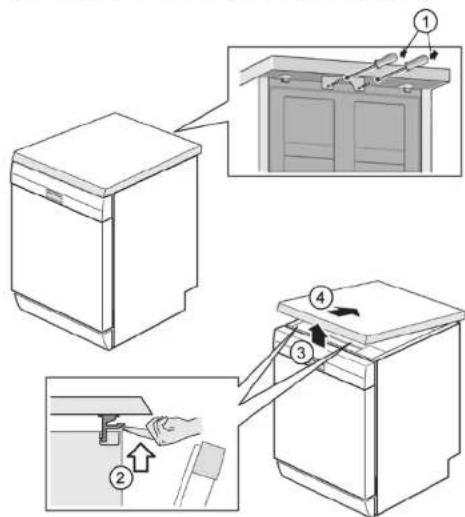

1. Izskruvjiet abas skruves aizmugure (1) (papildaprikojums).
2. Abus aizturus darbvirmas apaksu uzspiediet uz augsu (2).

1. Mazliet paceliet darbvirmas prieksdalu (3).
2. Nobidiet darbvismu uz aizmuguri (4).
3. Nonemiet darbvirsmu.

4.1.2 Darbvismas uzstadihana

1. Ar aizturgredzeniem fiksejiet darbvismas aizmuguri vadotnes (1).

1. Spiediet darbvirsmu uz prieksu (2).
2. Spiediet darbvismas prieksdalu uz leju, lidz abi azturi nostiprinas vietā tā, ka atskan klikskis (3).
3. leskruejiet abas skruves (4) (papildaprikojums).

Remonts

4.2 Grozu sistemas uzstadijsana

Prastba:

Attieigais grozs ir iznemnts noierces.

4.2.1 86 cm modela rezga teknes uzstadiśana

Speciàrlík:

Rezga tekne [00614935]
Fiksejamais kruzu balsts [00618565]
1. Diagonali ielieciet reza tekni groza prieksdala.
2. Centreti uzspiediet rezga tekni vieta ta, ka atskan klikskis.

4.2.2 Fiksejamakuzu balsta uzstadihana

Speciali riki:

Režga tekne [00614935]
Fiksejamais kruzu balsts [00618565]

Lai mazgatu krzes, var uzlocit fiksjamku zu balsu. Papildu slpuma dei udens mazak krajas krzes. Lai mazgatu augstas glazes, ir ieteicams fiksjamku zu balstu atstat nolocitu. Ja augsejos grozos ir papidaprikojuma plastmasas ieliktnis, tas ir ieprieks jiaiznem.

1. Iznemiet plastmasas ieliktni.

1. Nostipriniet fiksejamo kruz balstu viet a, ka atskan klikskis.

1. Uzlokiet balstu.

Remonts

1. Salieciet mazgajamos traukus.

4.2.3 Tvaicetaja ieliktna uzstadisana Speciali riki:

Rezga tekne [00614935]
Fiksejamais kruzu balsts [00618565]

leakjet tvaicetaja ieliktni zem grozu sistemas.

Remonts

4.3 Atvilktnes varioDrawer nomaina

1. lespiediet roktura plaksnes.

4.3.1 Atviktnes varioDrawer nonem'sana

1. Iznemiet rokturi uz augsu.

2. Plastmasas sān u i jektnus izspiediet un uzspiediet uz augsu. lai nonemtu no ramja.

Remonts

1. Piesardzigi sagaziet rezga vadotnes uz aru.

1. Izvelciet lokamos zarus no režga.

2. Izspiediet metala ramja prieksdalu no turetajiem.

1. Izspiediet metala rami no vadotnes uz aizmuguri.

4.3.2 Atviktnes varioDrawer uzstadisana

Uzstadiet apgrieztakartiba

Remonts

4.4 Izsmidzinatāja nomiña

4.4.1 Izsmidzinataja nonemsana

1. Lai nonemtu augsejo izmidzinataju, noskruejiet (1) un novelciet to uz leju (2).

1. Lai nonemtu apaksejo izsmidzinataju, velciet to uz leju.

4.4.2 Izsmidzinataja uzstadisana

1. lelieciapt apaksejo izsmidzinataju.
   lzsmidzinatajs nostiprinas vieta ka atskan klikskis.
2. Augsejo izsmidzinataju elieciet un stingri iseskruvejiet vieta.

Remonts

4.5 Filtru nomaina

4.5.1 Filtru nonem'sana

1. Pagriezietrupjo filtrupretej pulkstenraditaju kustibas virzienam (1) un nonemiet filtrusistemu (2).

Savacejtvertnedrikstiekristsveeskermeni

1. Lai nonemtu smalko filtru, novelciet to.

4.5.2 Filtru uzstadijsana

1. Salieciet filtru sistemu.
   Rupjā filtra aizturiem ir jänostiprinas vietā tā, ka atskan klikskis.
2. Ielieciet filtru sistemu icerce un pagriezietrupjo filtrupulpkstenradtaj kustibas vir- ziena.
   Bultiu atzimem ir jasakrit.

Remonts

4.6 Cepamplats izsmidzinatajgalvina

1. Noremiet augsejo grozu.
2. Cepamplats izsidzinatajgalvinu ielieciet turetaja (1) un pagrieziet pa labi (2).

Cepamplats izsidzinatajgalvinaoustiprinasieta,ka atskan klikskis.

Remonts

4.7 Barosanas vada nomaina

Prastba:

Iericeirjabutatvienotainostrvaspadeves.
Iericeirjabutavienotainu denspadeves.
lericei var netraucetie piekut.

4.7.1 Barosanas vada kontaktdakšas izvilkšana

Barosanas vada kontaktdaksu piesardzigi kustiniet uz augsu un uz leju un izvelciet no elektrotikla kontaktligzas.

4.7.2 Barosanas vada kontaktigdzas iesprušana

UZMANIBU!

Elektrotfka kontaktligzdas parkarsana!

Ugunsgrka risks

Stingri iespstraied barosanas vada kontaktdaksu tka atskan klikskis.

lespraudiet barosanas vada kontaktdaksu elektrtokla kontaktligzda tā, ka atskan klikskis.

Remonts

4.8 Mazgāsanasīdzekla tvertnes vaka nomai na

Ka sviru var izmantot mazu skrvgriezi.

Prasiba:

Iericei ir jabut atvienotai no strvas padeves.
Iericeirjabutavienotainu denspadeves.
Durvimirjabutatvertam
Mazgāsanas fidzekla tvertnes vākam ir jabut alvertam.

4.8.1 Mazgāsanas lidzekla tvertnes vaka nonemṣana

1. Pabidiet mazgasanas lidzekla tvernes vaku par 5 mm.
2. Pecsviras principalica izceiliet magazanesiani lidzekla tverthes vaka apakshalu no vadotnes siedem, tad Iznemie t'a augshalu no vadotnes siedem.
3. Nonemiet atsperi.

4.8.2 Atsperes ieliksana

1. Atspes garako galu ielieciet dozatora stiprinajuma atvere (1).

1. Atsperes Tsako galu ielieciet mazgāsanas lidzekla tvernes vaka stiprinajuma al-vere (2).
2. lespiediet vaku dozatora (3).

4.8.3 Mazgāsanas lidzekla tverntes vaka uzstādīsana

1. lelieciet mazgāsanas lidzekla tvertnes väka vienu pusi vadtnes siedēs 5 mm dzilumā gandrīz pilinība atvītā stavokī. Viegli iespiediet otru pusi vadtnes siedēs.
2. Parbaudiet, ka mazgāsanas lidzekla tvertnes väks darbojas.

Remonts

4.9 Notekudenu sukna vaka nomaina

Prastba:

Grozam ir jabut iznemtam.
Filtriemirjabutiznemtiem. 550

4.9.1 Notekudenu sukna vaka nonemsana

1. Izsmellet akrajus odojeni. Varat izmantot suki.
2. Sūkna vāku nonemiet ar karoti un sanemiet aiz škeirselementa.

1. Sūkna vaku paceliet slipi uz ieksu un nonemiet.

4.9.2 Notekudenu sukna vaka uzstadiisana

Sukna vaku ielieciet (1) un iespiediet (2).

Sukna vaks dostiprinas vieta, ka atskan klikskis.

Remonts

4.10 Sanu panela nomaina

Prastba:

Iericei ir jabut atvienotai no strvas padeves.
Iericeirjabutatvienotainouidenspadeves.
Iericei var netrauceti pieklut.
Savrupa 1erice: darbvismai ir jabut nonemtai.544

4.10.1 Sanu panela nonemssana

1. Izskruvejiet sanu panela skruves (1).

Att.1:Pilibā iebūvēta

1. Atgaziet sanu panela augsdalj muaz aru (2).
2. Sanu paneli nolaidiet un izvelciet no pamatnes iedobes (3).

Remonts

4.10.2 Sanu panela uzstadisana

1. lelieciet sanu panelipamatnes iedob (1).

Att.2:Pilnbaijebuveta

1. Uzspiediet sanu paneli uz ierfces (2).
2. Nostipriniet sanu paneli ar skruvem (3).

Remonts

4.11 Durvju arejas das nomina

Prastba:

Iericei ir jabut atvienotai no strvas padeves.
Iericeirjabutavienotainu denspadeves.

4.11.1 Durvju arejas dasas nonemsana

Izskruvejietalakaprakstitajasdarbibnasnoraditasskruves.

1. Averiet durvis.
2. Izskruvejiet cetras skruves.

3.

Pieturiet durvis aiz saniem.

Izskruvejiet abas skruves.

4.11.2 Durvu arejas dalas uzstadihana

Remonts

Prasiba:

Izolacijas materiālam ir jabut izviotam pareizi un piestiprinatam pie durvju ārejās dalas iekspuses.
Durjaraesdalasviramirjabutuzlktam.

1. Pieveriet durvju ieksejo dalu tā, ka tā nenostiprinas vieta.

2. Uzspiediet durvu arejo dalu uz augsu zem vadibas panela (1).

3.Durvu arejo dau piessiediet pretieksejo dau un turiet (2).

4.

Pieturiet durvis aiz saniem.

Durvis atveriet un nostipriniet ar divam skruvm (4 x 11 mm metala skruves).

1. Nostipriniet durvu arejo dalu ar cetram skruvem (4 x 11 mm metala skruves).

Remonts

4.12 Vadibas panela nomaina

Ja daribas modulis ir bojats, ir janomaina viss vadibas panelis.

Prasiba:

Iericei ir jabut atvienotai no strvas padeves.
Iericeirjabutavientoainu denspadeves.
Durvu arejai dalir jabut nonemtai.
Durjua arejai dalai ir jabut nonemtai (pilinbā iebuveta / iebuveta).

4.12.1 Vadibas panela nonemsana

1. Atvienojiet vadibas panela un skalošanas paliglidzekla zema limena sensora elektriskos savienojumus (1, 2).

1. Atvienojiet zemejuma kabeli (3) (papildaprikojums).
2. Atveriet ierices durvis.

3. Nepiejaujiet, ka vadibas panelis nokrit (pieturiet to).

4. Izskruvejiet seas skruves.

1. Nonemiet vadibas paneli.

4.12.2 Vadibas panela uzstadiisana

Izmantojiet 4× 16 mm skruves.

Uzstadiet apgrieztakartiba.

Remonts

Iericei ir jabut atvienotai no stravas padeves.
Iericeirjabutavientoainu denspadeves.
Durvu ārējai dalai ir jabūt nonemtai.
Durjua arejai dalai ir jabut nonemtai (pilinbā iebuveta / iebuveta).

4.14.1 Pamatnes panela nonemśana

1.

Nepareiza nonemşana

Ja pamatnes paneli atbrivo sanos un nonem, abi balstenji var noluzt.

Ja ir bojats tikai viens balstenis, to var nomainit ar otru sanu balsteni.

jo abi ir yienadi,

lr ieteicams palikt kaut ko zem ierices prieksdalas sanos, lai ma

zinatu slodzi uz pamatnes panela kajam.

1. levirziet skruvgriezi vadotnes (1) un atbrivojiet aizturi, nospieztot u z leju.

1. Nonemiet paneli.

2. Nonemiet kajas uz prieksu (1).

4.14.2 Prieksējā panela uzstādīsana

1. lestiprintiet kajas.
2. Piestipriniet pamatnes panela augsdalu (1) un spiediet paneli uz leju, fidz tas no-stiprinas vieta, ka atskan klikskis (2).

Remonts

4.15 Pamatnes plaksnes nomaina

Pamatnes plaeksne ir prieksdallas apaksa.

Prasiba:

Iericei ir jabut atvienotai no stravas padeves.
Iericelirjabutatvienotainudenspadeves.
Mebeles panelim (papildaprikojums) ir jabut nonemtam.
Durvju arejai dalai ir jabut nonemtai.
Durvu arejai dalai ir jabut nonemtai (pilnbia iebuveta / iebuveta).
Pamatnes panelim ir jabut nonemtam (papildaprikojums).→562

4.15.1 Pamatnes plaksnes nonemsana

1. Izskruvejiet abas skruves (1).

1. Atbrvojet aizturelementus (2).

2. Piesardzigi pagaziet pamatnes plokni uz prieksu (1).

4.

Atbilstigi modela seri jai gaismekla EmotionLight spraudnis joprojam ir piestiprinsats pie pamatnes.

Spraudni nonemiet no izcijna un atvelciet uz aizmuguri (papildaprikojums) (2).

4.15.2 Pamatnes plaksnes uzstadihana

Lai uzstaditu pamatnes plaaksi, veiciet pretejas daribbas apgrieztacseiba.

Remonts

4.16 Parpludes caurules nomai

1. Uzlieciet metala skavu kreisajā un labajā puse.

Remonts

4.17 Durvu ieksejas das nomina

Prastba:

Iericeirjabutatvienotainostravaspadeves.
Iericeirjabutavientaionoudenspadeves.

4.17.1 Durvju ieksejas dalas nonemsana

1. Izskruvejiet skruves (1)
2. Nonemiet durvu iekejdo lu uz augsu (2).

1. Nostipriniet durvu vir ar skruvm.
2. Uzlieciet durvu ieksejo dalu uz durvu viras.
3. Nostipriniet durvu ieksejo dalu ar skruvem.

4.17.2 Durvu jeiksejās dalas uzstadīsana

1. Atvaziet durvu blifejumu uz prieksu.
2. Aizlieciet durvu ieksejo dalu aiz durvu blivejuma.
3. Aizveriet durvu jeiksejo dalu.
4. Atvaziet durvu blivejumu uz augsu. Sanu calam ir jabut verstam uz augsu.
5. Pavirziet dvrju viru uz augsu.

Remonts

4.18 Durvju viruses nomaina

Prastba:

Iericeirjabutatvienotainostrvaspadeves.
Iericeirjabutatvienotainouidenspadeves.
Iericei var netrauceti pieklut.
Sānū panelim ir jābūt nonemtam.→555
Durvu arejai dalai ir jabut nonemtai.
Durvju eksejai dalai ir jabut nonemtai.
Vadibas panelim ir jabut nonemtam.-559
Durvu atsperem ir jabut nostiprinatam. 560
Pamatnes panelim ir jabut nonemtam. 562
Pamatnes plaksneir jabut nonemtai. 563
Pärplüdes caurulei ir jabut nonemtai.→564

4.18.1 Durvju viruses nonemsana

1. 1. Ar skrugriezi atbrivojiet aizturaki (1).

2. Velciet durvu viru uz prieksu (2).

1. Atvienojet durvy viruses zemetajsvienojumu.

4.18.2 Durvu viruses uzstadiisana

Remonts

1. 1. Uzlieciet viru uz ierices (1).

2. Virziet viru uz leju (2), lidz tā ir nostiprinajusies uz ierices.

2.

Ja nav zemétajsvienvojuma, durvim var būt elektrifikla lauka potencii.

Izveidojiet zemetajsvienojumu.

Remonts

4.19 (Apakseja) durvju blivejuma nomina

Prastba:

Iericei ir jabut atvienotai no strvas padeves.
Iericeirjabutatvienotainouidenspadeves.
Durvju arejai dalai ir jabut nonemtai.
Pamatnes plaksneir jabut nonemtai.563
Pamatnes panelim ir jabut nonemtam (papildaprkojums).562
Durvju atsperem ir jabut nonemtam.
Vadibas panelim ir jabut nonemtam
Kabela kūla tureṭājam apaksdalas labajā puse ir jabūt nonemtam.

4.19.1 Durvju blivejuma nonemsana

1. Nonemiet apakseja durvu blivejuma abas turetskavas (1,2).

1. Atvienojet pärplüdes cauruli.

1. Noceliet parplides reni.

Remonts

1. Nonemiet apaksejo durvju blivejumno durvju ieksejas dasas.

4.19.2 Durvju blivejuma uzstadisana

1. Durvu blvejuma sleedes kreisaja un labaja pusu uzlieciet blvessanas aizbazi.

1. Durvu blivējumu kopa ar blivēsanas aizplaksni ielieciet durvu iksejā dāla.
2. Nostipriniet durvu blivejumu ar divam turetajskavam.

Remonts

4.20 (Augseja) durvju blivejuma nomaina

Prasiba:

Iericeirjabutatvienotainostrvaspadeves.
Iericeirjabutavientaionnoudenspadeves.

4.20.1 Durvu blivejuma nonemsana

Nonemiet durvju blivejumu no ieksejra mja.

4.20.2 Durvju blivejuma uzstadisana

Durvju blivejums pirms uzstadijanas ir janogriez pareizgaruma.Proti, 1750 mm, ja 1erice ir 81 cm augsta, vai 1850 mm, ja 1erice ir 86 cm augsta.

1. Sagatavojiet piemerotu durvju blivjumu.
2. Blivējuma profils ir jauzstāda pareizā stavokli.

1. Baltajam punktam un blivejuma padzilinajuma joslair jabut viena fiment.

4

Blvējums nederikt but sakrokots vai izstaipits sturos. Blvējuma ga-liem ir jabut nagrieziem diagonali un ir jasaasaurinās virziena uz prieksdaljas tvertnes dibenu.

Novietojet blivjuma galu taisni pret prieksduzem durvu ieksejas dalas. Blivju mam ir japiegul iespejami dzili pie lvernes sana.

Pareizi uzstadits durvu blivejums

Remonts

4.21 Gaismekla EmotionLight nomaina

Gaismeklis EmotionLight ir arpus skalošanas lidzekla tvertnes priëksdalas augspuse.

Prasiba:

Iericei ir jabut atvienotai no stravas padeves.
Iericeirjabutavientoainu denspadeves.
Iericei var netrauceti pieklut.
Darbvismai ir jabut nonemtai (papildaprikojums).
Labajam sanu panelim ir jabut nonemtam (papildaprikojums).555

4.21.1 Gaismekla EmotionLight nonemšana

1. Aizmugure nonemiet aizturaki (1).

1. Nonemiet turetaju uz augsu (2).

2. Izvelciet spraudni no savientāja (ierics priëskdalapaksa pa labi).

3. Atvienojet barosanas modula elektriskos savienojumus.

1. Nonemiet gaismekli EmotionLight no ierices.

4.21.2 Gaismekla EmotionLight uzstadijsana

1. Ielieciet turetaju skaloanas lidzekjatvernes ram (1).

Remonts

1. lespiesto plati kopā ar tūrētāju paceliet un iznēmiet no darbības modula rāmja (2).

4.23.2 Gaismekla Gap illumination uzstadiisan

1. lelieciet iespiestas plates turetaju daribbas modula raml

1. Nostipriniet tā, ka atskan klikskis.

1. Optisko skiedru uzstadiet un nostipriniet t, ka atskan klikskis.

1. Piesledziet vadu pie darbilbas modula

Informacija api remonta - Indaplove

1 Del sio dokumento 581

1.1 Svarbi informacija 581

1.1.1 Paskirtis 581
1.2 Simboliu paaiiskinimas 581
1.2.1 Pavojaus lygial 581
1.2.2 Pavoiaus simbolai 581
1.2.3 Ispeijmu struktura 582
1.2.4 Bendrieji simbolial 582

Suga. 583
