NÁVOD K OBSLUZE SL63HX52BE SIEMENS

Poznámky k opravě - Myčka nádobí

1 O toto dokumentu 86

1.1 Dulezite informace 86

1.1.1 Ucel 86
1.2 Vysvétleni symbolu 86
1.2.1 Uroven nebezpeci 86
1.2.2 Symboly nebezpeci 86
1.2.3 Struktura vystrah 87
1.2.4 Obecne symbol 87

Bezpečnost. 88

2.1 Vseobecne bezpecnostnifPokyny 88

2.1.1 Vsechny domaci spotfebié 88

Nastroje a pomucky 89

Oprava. 90

4.3.1 Vyjmutí zásuvky varioDrawer 93
4.3.2 Montaz zasuvky varioDrawer 94

4.4 Vymena ostrikovacich ramen 95

4.4.1 Vyjmuti ostrikovaciho ramena 95
4.4.2 Montaz ostrikovaciho ramena 95

4.5 Vymena filtru 96

4.5.1 Vyjmuti filtru. 96
4.5.2 Montaz filtru 96

4.6 Montaz ostrikovaci hlavy pro plechy 97

4.7 Vymena napajeciho kabelu 98

4.7.1 Vytazeni napajecihokabelu 98
4.7.2 Pripojeni napajecho kabelu.. 98

4.8 Vymena krytu zasobniku na myci prostrefedek 99

4.8.1 Odstraneni krytu zasobniku na myci prostredek 99
4.8.2 Vlozeni pruziny 99
4.8.3 Montaz krytu zasobniku na myci prostfredek.. 99

4.9 Vymena krytu cerpadla odpadni vody 100

4.9.1 Odstraneni krytu cerpadla opadni vody 100
4.9.2 Montaz krytu cerpadla odpadni vody 100

4.10 Vymena bochniho panelu 101

4.10.1 Sejmuti bočniho panelu 101
4.10.2 Montaz bochniho panelu 102

4.11 Vymena vnejsich dvirek 103

4.11.1 Vyjmuti vnejsich dvfek 103
4.11.2 Montáz vnejśich dvírek 103

4.12 Vymena ovladacho panelu. 105

4.12.1 Odstranéni ovladacího panelu 105
4.12.2 Montaz ovladacho panelu 105

4.13 Oprava pruzin dvifek.. 106

4.14 Vymena spodniho panelu 108

4.14.1 Sejmuti spodniho panelu 108
4.14.2 Montaz spodniho panelu 108

4.15 Vymena zasuvkove desky v zakladne 109

Poznámky k opravě - Myčka nádobí

4.21 Vymena EmotionLight 119

4.21.1 Odstranéni EmotionLight 119
4.21.2 Montaz EmotionLight 119

4.22 Vymena TimeLight 122

4.22.1 Vyjmutl TimeLight 122
4.22.2 Montaz TimeLight 122

4.23 Vymena Gap Illumination 123

4.23.1 Vyjmuti Gap Illumination 123
4.23.2 Montaz Gap Illumination 124

O tomto dokumentu

1.1 Dulezite informace

1.1.1 Ucel

TytoPokynykopravpomahajspotbrebiti privlastnoruciopravspotbrebiu v souladus platnymipredispyso ekodesignu (platnymi k 03/2021).

Obsahuji informace o vymene nekterych nahradnich dlu vctne prisluynch vystrah a nebezpeci.

V pripadé dotazu se obratte na nās zákaznicky servis. Za skody rucime pouze v pripadé, ze budou správné dodrženyPokyny k opravě.

1.2 Vysvétlení symbolú

1.2.1 Uroven nebezpeci

Jednotlivo urovné vystrah se skladají ze symbolu a signáního slova. Signáni slova uvádeji závažnost nebezpeči.

Ürovn yvstrahy Vyznam
NEBEZPEČI	Nedodrženi yvstražného upozorněni zpú-sobí smrt nebo vázné zraněni.
VYSTRAHA	Nedodrženi yvstražného upozorněni mu-že zpúsobit smrt nebo vázné zraněni.
POZOR	Nedodrženi yvstražného upozorněni mu-že zpúsobit lehák zraněni.
POZOR!	Nedodrženi yvstražného upozorněni mu-že zpúsobit škody na majelku.

Tabulka 1: Uroven nebezpeci

1.2.2 Symboly nebezpeci

Symboly nebezpeci jsou symbolicka znazorneni urcujici druh nebezpeci

V tomt dokumentu jsou pouzity nasledujici symbolo nebezpeci:

Symbol nebezpeci Význam
!	Obecné vystražné upozorněni
	Nebezpeci vycházejíc z elektrického na-pétí
	Nebezpeci výbuchu
	Nebezpeci põezání
	Nebezpeci Rozdrcení

O tomto dokumentu

Symbol nebezpeći Význam
	Nebezpećí spojené s horkymi povrchy
	Nebezpećí vycházejici ze silného elektromagnetického pole
	Nebezpećí z neionizujicího zářeni

Tabulka 2: Symboly nebezpeci

1.2.3 Struktura vystrah

Vystrahy pouzite v toto dokumentu maj standardizovan yzhled a strukturu.

Nasledujicj pflklad ukazije vystruh, ktera varjupe prd zasaheim elektrickym proudem piti dokyu dilu pod prudem. Je uvedeno opatfeni pro zabraneni rizika.

1.2.4 Obecne symbol

V toto dokumentu jsou pouzity nasledujici obecne symboly:

Obecný symbol Význam
i	Uvedeni zvlástního tipu (text nebo grafické vyjädfeni)
j	Uvedeni Jednoduchého tipu (pouze text)
	Uvedeni odkazu k videonávodu

Obecný symbol Význam
	Uvedeni požadovaných nastrojù
	Uvedeni požadovaných podmlnek
	Uvedeni podmíky (když, pak atd.)
	Uvedeni vysledku
[Start] Uvedeni klávesy nebo tlačitka
[00123456] Uvedeni Čísla materíálu
Status Uvedeni zobrazeného texlu / okna (naukazateli spotřebiće)

Tabulka 3: Obecne symboly

Bezpečnost

2.1 Vseobecne bezpečnostníPokyny

2.1.1 Vsechny domáci spotřebrane

Nebezpeci urazu elektrickym proudem pfi dotyku dlu pod proudem!

Chyby pri oprave elektrickych soucasti mohou vest k urazu elektrickym proudem!
- Odpoje spotfebič ze site alespon 60 sekund prd zahájenim prací.
- Po opravě nechte provest bezpečnostnízkoušku podle VDE 0701 nebo spečifický predpisù dané zěme.

Nebezpeci poraneni o ostre hrany!

Pouzivejte ochranné rukavice.

Nebezpeci rozdrceni bēhem opravy, udžby, odstraněni zavad a servisu tězkymi a pohyblivými součastmi

Pouzivejte bezpecnostn obuv.
Zajistete tězké současti préd pádem.
Nesahejte na pohyblive soucasti.

Nebezpeci z hlediska bezpečnosti / funkce spotřebrane!

• Používejte pouze origináni nahradní dily.
  Nebezpeči poskození elektrostatisty citlivych současti (elektrostatický vyboj)!
  Nedotykejtesmodulu,vctnepripojakvodicu.

Nastroje a pomücky

Oznaceni Detaily Smíky
Śroubovák torx T20 s otvorem [00340764]	100 mm, pro šrouby s pojistnám kolíkem
Śroubovák torx T15	Délka 80 mm
Plochy šroubovák Čepel 10 mm x 1,6 mm x 200 mm	Ø
Jehlové klesté [00340871]	Délka: 200 mm, rovné

2021-03-22 9001630792 Copyright BSH Hausgeräte GmbH strana 89 od 989

Oprava

4.1 Vymena horní desky

Požadavek:

Spotfebi ecdojpojen od privodu elektrickenenergie.
Spotbrebi je volne pristupny.

4.1.1 Sejmuti horni desky

1. Odstrante dva srouby ze zadni strany (1) (volitelne).
2. Stisknete obé západky umlěné pod homí deskou směrem nahoru (2).

1. Lehce nadzvedne t e lo hom i desky (3).
2. Homi desku vysunte smere mdozadu (4).
3. Sejměte horní desku.

4.1.2 Montáz horni desky

1. Zaklapène zadni āst pracoví desky do vodicích list pomoci poljistnéch manžet (1).

1. Horní desku posùnǐte doprědu (2).
2. Zatlačte prědni Čast horní desky směrem dolù, dokud obě západky slyšitelné nezapadnou na misto (3).
3. Opet zarsoubujte dva srouby (4) (volitelne).

Oprava

Ze spotrebice byl odstranen prisluynko.

4.2.1 Montáz zásobniku na tabley u modelu 86 cm

Speziáni nastroje:

Zasobnik na tabley [00614935]
Drzak szalku [00618565]
1. Vlozte zasobnik na tabley do cela koše.
2. Vystredte jea zaklapene zasobnik na spravne misto.

4.2.2 Montáz držák ušálkú

Spezialn nastroje:

Zasobnik na tabley [00614935]
Drzak salku [00618565]

Pf myl salku je moze drzak vyklopit. Pidany uhe lomezuje hromadeni vody na spodni strane salku. U vsyokych sklenic doporuucjeme ponechat drzak salku sklopeny.
Jsu-ll horni kosye vibaveny volitelnou plastovou vlozkou, musbyt nejprve vyjmuta.

1. Vyjměte plastovou vložku.

1. Nacvakne tdrzak saiku na spravne misto.

1. Vyklopte drzak.

Oprava

1. Umistete nadobi, ktere chcete umyt.

4.2.3 Montáz parní vložky

Speziñán nástroje:

Zasobnik na tabley [00614935]
Drzak salku [00618565]

Zasunte parni vlozku koncovkami pod system kosu.

Oprava

4.3 Vymena zasuvky varioDrawer

1. Ohnete klapky madla dovnitf.

4.3.1 Vyjmuti zasuvky varioDrawer

1. Vyjmete madlo smarem nahoru.

2. Vycvaknete plastové bočni vložky ven a vytlače je nahoru z rámu.

Oprava

1. Opatrone ohnete zoubky vodici kolejnice smerem ven.

1. Vytáhněte sklopné trny ven ze zoubkú.

2. Vycvaknete celo kovoveho ramu z drzaku.

1. Vysunte kovovy ram ven z kolejnic.

4.3.2 Montáz zásuvky varioDrawer

Montaž proved v opacné sledu.

Oprava

4.4 Vymena ostrikovacich ramen

4.4.1 Vyjmuti ostrikovaciho ramena

1. Vysroubujte hom ostfikovacrameno (1) aVyjmete jey vtahnutim smerem dolu 2).

1. Vyjměte spodní ostřkováci rameno jeho vytáhnutí směrem doku.

4.4.2 Montáz ostrikovaciho ramena

1. Vlozte spodni ostrikovacr rameno.
   Ostrikovárameno zaklapne na své misto.
2. Vlozte horni ostrikovaci rameno a pevnje jej zaresubujte na své misto.

Oprava

4.5 Vymena filtru

4.5.1 Vyjmutil filtru

1. Otocthe h Ruby filtr proti smeru hodinovych rucicek (1) a vyjmte filtracnf system (2).

Dbeje na to, aby do jimky nespadly zadne cizi prdmety.

1. Vytażenim vyjměte mikrofiltr.

4.5.2 Montáz filtru

1. Smontujte filtracni systém.
   Ujistete se, ze zajistovaci zapadky hrubeho filtru zaklaply na své misto.
2. Vlozte filtraci system do spotfebeice a otocte hruby filtr ve smru hodinovych rucikek.
   Ujistete se, ze obe sipky licutji.

Oprava

4.6 Montáz ostrikovací hlavy pro plechy

1. Vyjmete homi kos.
2. Vlozte ostrikovaci hlavu pro plechy do drzaku (1) a otochte ji smereh doprava (2).

Ostrikovac hlava pro plechy zaklapne do své polohy.

Oprava

4.7 Vymena napajecihokabelu

Požadavek:

Spotfebic je odpojeny od privodu elektricke energia.
Spotbrebi je odpojen od privodu vody.
Spotfebi je volne pfiustupny.

Zasunte zastrcku napajecho kabelu do siové zasuvky, dokud zastrka slysiteln nezaklapne na své misto.

Oprava

4.8 Vymena krytu zasobniku na myci prostredek

Pro vypaceni muzete pouzt maly sroubovak.

Požadavek:

Spotbrebič je odpojený od privodu elektrické energia.
Spotbrebi je odpojeny od privodu vody.
Dvifka jsou otevfená.
Kryt zasobniku na myci prostfedek je otevreny.

4.8.1 Odstranéni krytu zásobniku na myci prostředek

1. Posuhte kryt zasobniku na myci prostfedek o 5 mm.
2. Vyjměte spodni stranu krytu zásobniku na myci prostředek z kolejnic a homí stranu krytu vysunte ven.
3. Odstrahte pruzinu.

4.8.2 Vlozeni pruziny

1. Dlouhy konec pruziny vlozte do montažniho ovoru daskovacj Jednotky (1).

1. Krátký konec pruziny vložte do montážniho olvoru krytu zásobniku na myci prostředek (2).
2. Zamackne t kryt do davkovacj jednotky (3).

4.8.3 Montáz krytu zásobniku na mycí prostředek

1. V poloze 5 mm préd uplyn otevřenim vložte kryt zasobniku na myci prostredek do vocidi listy na{jedne strane. Za použít jemné sily zatalé opáčny konec do vocidi listy.
2. Zkontrolujte funkci krytu zasobniku na myci prostredek.

Oprava

4.9 Vymena krytu cerpadla oppadni vody

Požadavek:

Kos je vyjmuty.
Filtryjsouodstranene. 96

4.9.1 Odstranéni krytu Čerpadla odpadni vody

1. Vycerpejeve veskerou vodu.

V priapede potfeby pouzijte houbicku.

1. Odmontujte kryt cerpadla Izici a uchopte jej za Rozperu.

1. Zvednete kryt Čerpadla šikmo směrem dovnitī a odstranje jej.

4.9.2 Montáz krytu Čerpadla odpadni vody

Vlozte kryt cerpadla (1) a zatlachte na nej (2).

Kryt cerpadla zaklapne na své misto.

Oprava

1. Z bočniho panelu vyšroubujte šrouby (1).

Obr. 1. Plne integrovany spotbreic

1. Vyklonté bočni panel nahore mlne ven (2).
2. Spustte bočni panela vytáhněte jej ze zámbru základny (3).

Oprava

4.10.2 Montáz bočniho panelu

1. Vlozte bočni panel doŽlábku základny (1).

Obr. 2: Plne integrovany spotfebič

1. Zallačte bočni panel do spotřebrane (2).
2. Bočni panel zajistěte srouby (3).

Oprava

4.11 Vymena vnejsich dvirek

Požadavek:

Spotfebi ecdojpojen od privodu elektrickenenergie.
Spotbreic je odpojen od privodu vody.

4.11.1 Vyjmuti vnëjsich dvirek

Odstrahte srouby, ktere jsou popsané v nasledujicich krocich.

1. Otevierte dvirka.
2. Odstrante Ctyr slrouby.

3

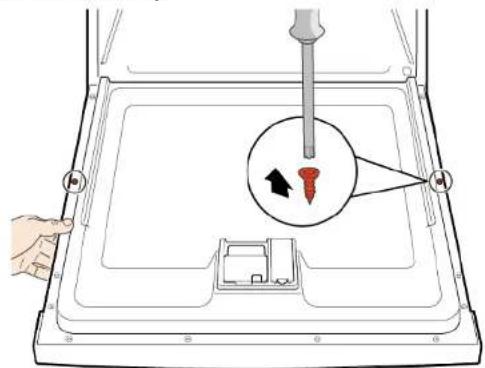

DviriKa na jegne strane pfiidrZujte.

Odstrahte dva srouby.

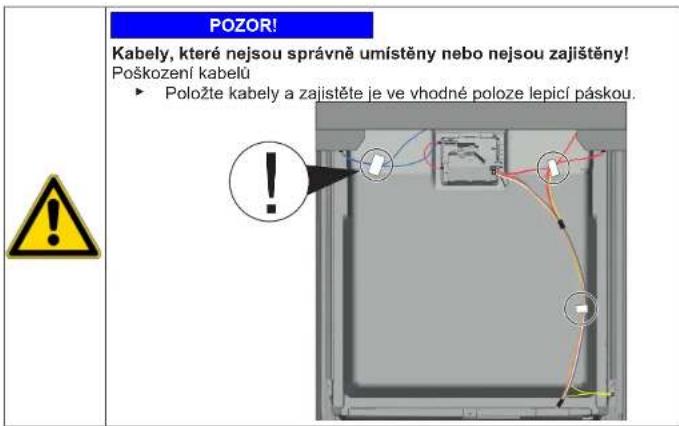

4.11.2 Montáz vnejśich dvírek

Oprava

Požadavek:

Izolański roundo je správně umistěno aupevněno na vinití strane vnejsich dvírek.
Do vnejsich dvirek jsou namontovany zavesy.
1. Zavretene vinitn dvlka, aniz bye ste je zaklapli.

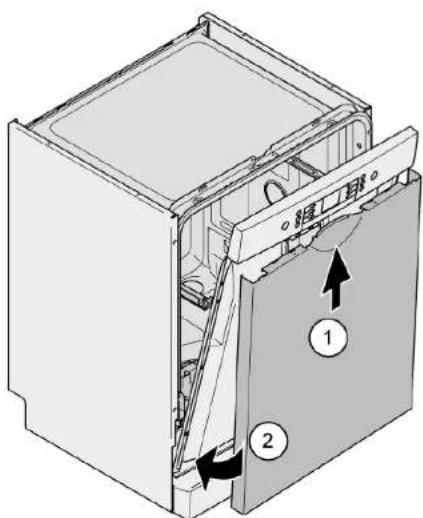

2. Zatlacte vnejsi dvirka nahoru pod ovladacip panel (1).

1. Zataacte vnejsl dvfk sa smerk nvtimim dvfkum a pridrzte je (2).

4

Dvifka na{jedne strane pridrjule.

Otevřete dvífka a zajistěte je dvěma šrouby (kovové šrouby 4 x 11 mm).

5.Vnejsi dvira zajistete ctymi srouby (kovovse srouby 4 x 11 mm).

Oprava

4.12 Vymena ovladaciho panelu

Je-li vadny jedem z fidicich modulu, musi byt yvmenen cel'y ovladac panel.

Požadavek:

Spotbrebič je odpojený od privodu elektrické energia.
Spotbreic je odpojeny od privodu vody.
Vnejsi dvifka jsou vyjmuta.
Vnejsdvlkajsouvymuta (plne integrovany/integrovanyspotbrebi).

4.12.1 Odstrænī ovládacího panelu

1. Odpoje elektrické pripojen ovladacho panelu a senzoru nizke hladiny lesticiho prostredku (1,2).

1. Odpojte zemplnici kabel (3) (volitelne).
2. Otevretedvifka spotbrebice.

3. Zajistete ovladaci panel prd padem (pridrzte jej).

4. Odstrahte sest sroubu.

1. Odstrante ovladaci panel.

4.12.2 Montáz ovládacího panelu

Poujite srouby 4 x 16 mm.

Montaz proved've opacnem sledu.

Oprava

4.13 Oprava pruzin dvirek

1. Odstrante kryt vedeni kabelu.

2.1.Dvifka pooteviete (1).

1. Umistěte dražku do Žlábku základny (2).
2. Pomalu dvifka zavrete (3).

Kabelovy systém se automatický převní k závesu dveři.

Oprava

3.1.Jemnzevretedvirka4

1. Posunte dražku dozadu a uvolněte záves dvírek (5).
2. Otevretedvifka (6).

1. Opakujte proces na druhé straně spořebieč.

2021-03-22 9001630792 Copyright BSH Hausgeräte GmbH strana 107 od 989

Oprava

4.14 Vymena spodniho panelu

Nozicky jsou identické a Ize je libovoln zamenet.

Požadavek:

Spotbrebič je odpojený od privodu elektrické energia.
Spotrebic je odpojeny od privodu vody.
Vnejsi dvirka jsou vjmuta.
Vnejs dvika jsou yjmuta (plne integrovan/ integrovany spotfebi).

4.14.1 Sejmuti spodniho panelu

1.

Nesprvné sejmuti.

Pokud spodni panel uvolnite po strane a sejmte jej, mohou se ulomit oba dva drzaky. Je-li poskozeny pouze jeder drzak, je mozné yvmenit strany, oba drzaky jsou identicke.

Doporučujeme umistínekaj prěděmt pod přědní bočné stranu spořtežé, aby doško k oděhéné spožný panelu s nožickámi.

1. Sāhnefte šroubovákem do vocíl lǐsīy (1) a uvolněte západku jejím zatlăcením do-lu.

3.Zvednete panel.

1. Odstraţene nozički smrerem doprêdu (1).

4.14.2 Montáz spodniho panelu

1. Namontujte nožicky.
2. Upevnete spodni panel v jeho horni casti (1) a zatlacte na nej, dokud slysitelne nezaklapne do spravne polohy (2).

Oprava

4.15 Vymena zasuvkove desky v zakladne

Zasuvkova deska je umistena ve spodni casti vpredu.

Požadavek:

Spotbrebič je odpojený od privodu elektrické energia.
Spotbrebi je odpojeny od privodu vody.
Celni strana nabytku (voliteiné) je odstraněna.
Vnejsl dvilka jsou vyjmuta.
Vnejisi dvifka jsou vvjmuta (plne integrovany/integrovany spotbreic).
Spodni panel je odstraneny (volitelne),→108

4.15.1 Odstraněni zásuvkové desky v základné

1. Odstrante dva srouby (1).

1. Uvolnete zapadky (2).

2. Opatrně naklonite zásuvkovou desku doprodu (1).

4.

Odjistete zastrku na zapadce a zatahnete dozadu (volitelne) (2).

Montáz zásuvkóve desky provedte v opacné sledu.

Oprava

4.16 Vymena prepadového potrubí

Pprepadovotrubiejumistenove spodni casti spotbrebiévpredu.

Požadavek:

Spotbrebič je odpojený od privodu elektrické energia.
Spotrebic je odpojeny od privodu vody.
Celni strana nabytku je odstanen (volitelne).
Vnejsldvfkjsouyjmuta.
Spodni panel je odstraneny (volitelne).→108
Zasuvkova deska v zakladne je odstranen.→109

4.16.1 Odstraněni prépadového odtoku

Zbytková voda

• Po odstraněni vypoustěci hadice muže vyтěct zbytková voda.
  Zachyfte vodu nebo ji ze dna spotbrebice odsajte.

• Odstraţne zăpadku na homi strană (1, 2).

1. Uvolnete zapadku nahore.

3.1. Pod koyovy drzak ylozte sroubovak (1).

1. Jemne uvolnete kovovou uchytku (2).

Oprava

1. Vyjměte prepadové potrubí.

4.16.2 Montáz prépadového potrubí

1. 1. Umistete prepadov potrubi (1).

2. Zasunte prepadove potrubi do tsesneni (2).

3. Zatlačte prepadové potrubí do kolejnic v těsněni (3).
4. Prepadové potrubi vlozte s nejvyší presností (4).
5. Zaklapnete prépadov potrubi (5)

Oprava

1. Zkontrolujte levou i pravou stranu montaže. 3. Zkontrolujte správné usazení.

1. Zaklapnete kovovou uchytku na levé i pravé strane.

Oprava

4.17 Vymena vnitrnich dvifek

Požadavek:

Spotfebi ecdojpojenoy od privodu elektrickenenergie.
Spotbreic je odpojen od privodu vody.

Spotfebic je odpojeny od privodu elektricke energia.
Spotbrebi je odpojen od privodu vody.
Spotfebi je volne pfistupny.
Bočni panel je odstranény.→101
Vnejfdvfkasouvymuta.
Viniti dviirka jsou odstranena.
Ovladaci panel je odstraneny, 105
Pruziny dvifek jsou zajistene. 106
Spodni panel je odstraneny. 108
Zásuvkóva deska v základné je odstrěná, →109
Přepadovžlăj je odstraněny.→110

4.18.1 Odstraneni zavesu dvirek

1.1. Pomoci sroubovaku uvolnezte zapadku (1).

1. Vytihnete zavés smérém dopředu (2).

1. Uvolnete zemnici kabel na zavesu dveri.

4.18.2 Montáz závesu dvírek

Oprava

1. 1. Do spotbrebié umistete záves (1).

2. Posunte zaves dolu (2) tak, aby do spotfebiez zapadl.

2.

Chybejici uzmenni muze vest ke vzniku potencialu elektricke sithe n dvefici

Provedte uzemneni.

2021-03-22 9001630792 Copyright BSH Hausgeräte GmbH strana 115 od 989

Oprava

4.19 Vymena (spodniho) tsesnei dvirek

Požadavek:

Spotfebic je odpojeny od privodu elektricke energia.
Spotbrebi je odpojen od privodu vody.
Vnejsi dvirka jsou vyjmuta.
Zasuvkova deska v zakladne je odstranena.109
Spodni panel je odstraneny (volitelne).→108
Pruziny dvifek jsou odstaneny.
Ovladaci panel je odstraneny
Byl odstranen drzak kabeloveho svazku vpravo dole.

4.19.1 Vyjmuti tsesni dvirek

1. Ze spodniho těsněni dveří vyjměte dvež přidržné spony (1, 2).

1. Odpojte prepadovy odtok.

3.Vyjmete prepadovy zlab.

Oprava

1. Z vinitrich dvirek vyjmeite spodn i tsebni.

1. Pripravte si prisluşné těsněni dvírek.
2. Ujistete se o spravne montažni poloze profilu tésnéni.

1. Bila tečka musi licovat s proužkem těsnici listy.

4

Téséní nésmi byt y rozich zvinéne ani napnute. Téséní je na konc h piñcne zariznuto a zerpedu se zuzuje smér em ke spodni casti zaobníku.

Umistete konec tseneni rovné dopredu pod vnilni dvika. Tseneni by melo co nejvice dolhat ke strane zasobniku.

Správné namontované těsnění dvírek:

Oprava

4.21 Vymena EmotionLight

EmotionLight se nacházi v horní prědní vnéjí šćasti proplachovaci nadrze.

Požadavek:

Spotbrebič je odpojený od privodu elektrické energia.
Spotrebic je odpojeny od privodu vody.
Spotfebi je volne pfistupny.
Horní deska je odstrēná (volitelné).
Pravy bočni panel je odstraněny (volitelné).→101

4.21.1 Odstraneni EmotionLight

1. Vytáhněte držák směrem nahoru (2).

2. Vytáhněte zăstréku z konektoru (vpravo dole na prědné straně spotřebieče).

3. Odpoje elektrické pripojen od napajeciho modulu.

1. Odstrahte EmotionLight ze spotbrebcie.

4.21.2 Montáz EmotionLight

Kabel namontujte na spodni pravou stranu.

Oprava

Obr. 3: Plochy kabel
4. Zasunte zastrku.

Oprava

4.22 Vymena TimeLight

TimeLight vyměně pouze jako celek. Modul TimeLight je upevně k zadni.czasti zásuvkové desky v základne.

Požadavek:

Spotbrebič je odpojený od privodu elektrické energia.
Spotbreic je odpojeny od privodu vody.
Spodnl panel je odstraneny. 108
Zásuvková deska v záklaté je odstraněna a otočena.→109

4.22.1 Vyjmutti TimeLight

1. Zapadky (1) jemne ohnene smerem ven.

1. Vytáhněte modul TimeLight nahoru z vodici listy (2).

4.22.2 Montáz TimeLight

1. Ohnete západky (1) zpét.

1. Zasunfe modul TimeLight do vodici liSty (2).
2. Zapojte elektrické pripojeni.

Oprava

Spotfebic je odpojeny od privodu elektricke energia.
Spotbrebi je odpojeny od privodu vody.
Vnejsl dvrka jsou demontovaná.
Ovladaci panel je odstraneny.

4.23.1 Vyjmuti Gap Illumination

1. 1. Odjistete zapadku (1).

2. Odpoje elektrické pripojeni z provozniho modulu (2).

2.1.Odjistete pridrznhakvzadu(1).

2.Vyjmte svetelne vlakno (2).

Oprava

3.1.Odjistete pridrzny hak (1).

1. Zvedněde desku plośních spojū s držákem a vyjměte ji z rámu provozního modulu (26)

4.23.2 Montáz Gap Illumination

1. Vlozte drzak desky plosnych spoju do ramu provoznilho modulu.

1. Upevnete jej zaklapnutim.

1. Vlozte svetelne vlakno a upevnete jej zaklapnutim.

1. Vodič pripojte k provoznilmu modulu.

Tip til reparation - Opvaskemaskine

1 Om dette dokument. 127

1.1 Vigtig information 127

1.1.1 Formal 127
1.2Forklaring af symboler 127
1.2.1 Fareniveauer 127
1.2.2 Faresymboler 127
1.2.3 Adverslernes opbynging 128
1.2.4 Generelle symboler 128

Sikkerhed 129

1. Odkrećić górně ramí spryskujace (1) i wyjac je do dolu (2).

Poznámky k opravám - Umyvačka riadu

1 O toto dokunte. 786

1.1 Dolezite informacia 786

1.1.1 Ucel 786
1.2 Vysvetlenie symbolov 786
1.2.1 Urovne nebezpečenstva 786
1.2.2 Symboly označujce rizika 786
1.2.3 Struktura varovani 787
1.2.4 Vseobecne symbol 787

Bezpečnost 788

2.1 Vseobecne bezpecnostnepokyny 788

2.1.1 Vsetky domace spotrebice 788

Nastroje a pomocky 789

Oprava. 790

4.1 Vymena pracovnej plochy 790

4.1.1 Odobratie pracovnej plochy 790
4.1.2 Montaz pracovnej plochy.. 790

4.2 Instalacia systemu kosov 791

4.2.1 Montaz drzadla v modeli rozmerom 86 cm 791
4.2.2 Montaz uchytky na pridrzanie poharov 791
4.2.3 Montáñnaparovacej vložky 792

4.3 Vymena zasuvky varioDrawer 793

4.3.1 Vybratie zasuvky varioDrawer 793
4.3.2 Montaz zasuvky varioDrawer 794

4.4 Vymena ostrekovacich ramien 795

4.4.1 Odoberanie ostrekovacieho ramena 795
4.4.2 Montaz ostrekovacieho ramena 795

4.5 Vymena filtrov 796

4.5.1 Odoberanie filtra 796
4.5.2 Montaz filroy 796

4.6 Montaz ostrekovacej hlavice na plech na pecenie 797

4.7 Vymena elektrického kábla 798

4.7.1 Odojenie elektrickho kábla 798
4.7.2 Pripojenie elektrického kábla 798

Poznámky k opravám - Umyvačka riadu

4.21 Vymena EmotionLight 819

4.21.1 Odoberanie osvetlenia EmotionLight 819
4.21.2 Montaz osvetlenia EmotionLight 819

4.22 Vymena TimeLight 822

4.22.1 Odstranenie TimeLight 822
4.22.2 Montaz TimeLight 822


NEBEZPEÇENSTVO Druh a zdroj nebezpeçenstval Možné následký pri ignorovani nebezpeçenstva/vovania. Opatrenia a zákazy na zabrànenie nebezpeçenstvu.

Nasledujuci priklad znazornije varovanie pred zasahom elektrickym prudom pri dotyku scastami pod napatim. Je uvedene opatrenie na predidenie nebezpecenstvu.


NEBEZPEČENSTVO Nebezpečenstvo Úrazu elektrickým prudom pri dotyku s Čast'am pod napatím! Umtie v dösledku zásahu elektrickým prudom Odpoje spotrebiće od elektrického zdroja aspoñ 60 sekünd pred začiatkom opráv.

1.2.4 Vseobecne symboly

V toto dokunte sa pouzivaju nasledujuce vseobecne symboly:

Vseob. symbol Význam
i	Označenie špecíánehoPokynu (textové a/alebo grafické)
i	Označenie jegnoduchéhoPokynu (len textové)

Vseob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovanych nastrojov
	Označenie požadovanych podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
[Spustenie] Označenie klávesu alebo tlacidla
[00123456] Označenie Čísla materiálu
Stav Označenie zobrazného textu/okna (na displeji spotrebíča)

Tabulka 3: Vseobecne symboly

Bezpečnost'

2.1 Vseobecne bezpecnostréPokyny

2.1.1 Vsetky domace spotrebice

Nebezpečenstvo urazu elektrický prudom pri dotyku s Čast'am pod napatim!

Spotrebie je odpojeny od elektrickho napajania.
Spotrebič je volné dostupné.

4.1.1 Odobratie pracovnej plochy

1. Odstrante dve skrutky vzadu (1) (volite nè).
2. Stlacte obe zachytabvie packy pod pracovnou plochou smerom nahor (2).

1. Vpredu mierne zdvihnite pracovnu plochu (3).
2. Pracovn' plochu odltace smerom dozadu (4).
3. Odstrante pracovn plochu.

4.1.2 Montáz pracovnej plochy

1. Vytlacke kovovr ram vzadu z vodidla.

4.3.2 Montáz zásuvky varioDrawer

Pri montázi postupujte v opacnom poradi krokov demontáze.

Oprava

4.4 Vymena ostrekovacich ramien

4.4.1 Odoberanie ostrekovacieho ramena

1. Odskrutkujte horne ostrekovacie rameno (1) a potiahnite nadol, cim ho vyberiete (2).

1. Vytilhniite spodne ostrekovacie rameno nadol, cim ho vyberiete.

4.4.2 Montáz ostrekovacieho ramena

1. Vlozte spodné ostrekovacie rameno.
   Ostrekovacie ramenozacvakne na svoje miesto.
2. Vlozte horne ostrekovacie rameno a napevno ho zaskrutkujte na svoje miesto.

Oprava

4.5 Vymena filtrov

4.5.1 Odoberanie filtra

1. Otocte filter na hrubé necistoty proti smeru hodinovych ruciciek (1) a odoberte filtračny systém (2).

Skontrolujte, ci do odpadového priestoru nespadol ziaden cudzi predmet.

4.7 Vymena elektrického kábla

Požiadavka:

Spotrebic je odpojeny od elektrického napajania.
Spotrebic je odpojeny od zdroja vody.
Spotrebie je voine dostupny.

4.7.1 Odpojenie elektrického kábla

Zahybyte opatme zastrckou elektrického kábla nahor a nadol a vytihnite ju zo zásuvky.

4.7.2 Pripojenie elektrického kábla

POZOR!

Na vypáčenie možete použit malý skrutkovač.

Požiadavka:

Spotrebie je odpojeny od elektrickho napajania.
Spotrebic je odpojeny od zdroja vody.
Dvierka boli otvorené.
Kryt na praci prostriedok bol otvoreny.

1. Odcerpajte vsetku vodu.

V priade potreby pouzite spongiu.

1. Pomocou lyzice vypacte viecko cerpadla a chyfte ho za priecny diel.

1. Zdvihnite viecko cerpadla zboku dovnutra a vyberte ho.

4.10.2 Montáz bočného panelu

Spotrebie je odpojeny od elektrického napajania.
Spotrebič je opdojený od zdroja vody.

4.11.1 Odoberanie vonkajsch dvierok

Jednoducho vyberte skrutky popfsane v nasledujucich krokoch.

1. Otvorte dvierka.
2. Odoberte styri skrutky.

3.

Dvierka zaistete a z jegnej strany pridrzte.

Odstrante dve skrutky.

4.11.2 Montáz vonkajschdvierok

Oprava

Požiadavka:

Izolań flaus bol správy umiestný a zafixovaný na vnutornej strane vonkajśch dvierok.
Závesy su vlozené do vonkajsch dvierok. 1. Zatvorte vnutorne dvierka tak, aby nezacva
2. Zatlache vonkajsie dvierka nahor pod ovladacI panel (1).

Pri montázi postupujte v opacnom poradi krokov demontáze.

Oprava

4.13 Zaistenie pruzin dvierok

1. Vyberte krypt vodidla kábla.

2.1.Dvierka mieme pootvorte (1).

Systém káblov sa automaticky pripoji do závesu na dvierkach.

Oprava

Paty su identické a je mozné ich zamenit.

Požiadayka:

Spotrebie je odpojeny od elektrickho napajania.
Spotrebič je odpojený od zdroja vody.
Vonkajsie dvierka su odobratae.
Vonkajsie dvierka su odobraté (plne integrované/integrované).

V závislosti od modelu série je zástrčka k EmotionLight stale zaistená k základni.

Oblokujte zastroku na zapadke a potiahnite dozadu (volitelne) (2).

4.15.2 Montáz dosky zásuvky v základni

• Pri montázi dosky zásuvky v základni postupujte v opacnom poradi krokov demontáze.

Oprava

1. Skontrlujte montaž na pravej a'lavej strane. 3. Skontrlujte pevnú polohu.

1. Zacvaknite kovove'uchtyk na l'avej a pravej strane.

2021-03-22 9001630792 Autorske prava vlastni spolocnost BSH Hausgeräte GmbH Strana 812 z 989

Oprava

4.17 Vymena vnutornych dvierok

Požiadavka:

Spotrebie je odpojeny od elektrického napajania.
Spotrebič je odpojený od zdroja vody.

4.17.1 Odoberanie vnutornych dvierok

1. Odstrante skrutky (1).
2. Odoberte vnutorné dvierka smerom nahor (2).

4.17.2 Montáz vnutornych dvierok

1. Sklopte tesnenie dvierok dopredu.
2. Posunte vnutorne dvierka za tesnenie dvierok.
3. Zatvorte vnutorné dvierka.
4. Sklopte tesenie dvierok nahor. Bočné Časti smerjuć nadol

5. Zaves dvierok posunte nahor.

6. Záves dvierok zaistite pomocou skrutiek.

7. Vnutorné dvierka umiestnite na záves dvierok.
8. Vnutorne dvierka zaistite pomocou skrutiek.

Oprava

4.18 Vymena zavesu dvierok

Požiadavka:

Spotrebič je odpojený od elektrického napajania.
Spotrebič je opdopojéný od zdroja vody.
Spotrebie je voine dostupny.
Bočný panel je odobrát.→801
Vonkajsie dvierka su odobratae.
Vnutorné dvierka su odstranene.
Ovladaci panel je odobraty. 805
Pruzina z dvierok je pripevnena. 806
Spodny panel je odobrát.→808
Doska zásuvky základne je odobrata,→809
Prepadovy kanal je odobrát.→810

4.18.1 Odoberanie zavesu dvi

1. 1. Uvolnite zachytávací háčik pomocou skrutkovača (1).
2. Záves dviorok potiahnite doprodu (2).

1. Uvofinite uzemnovacie pripojenie na závese dvierok.

4.18.2 Montáz závesu dvierok

NEBEZPEGENSTVO

Spotrebič je odpojený od elektrického napajania.
Spotrebič je opdopojéný od zdroja vody.
Vonkajsie dvierka su odobratae.
Doska zásuvky základne je odobrata.→809
Spodny panel (volitefné) je odobratý. →808
Pružiny z dvierok su odstránene.
Ovladaci panel je odobratty.
Drziak pásu káblov dole vpravo je odstráneny.

Spotrebič je odpojený od elektrického napajania.
Spotrebič je odpojený od zdroja vody.

POZOR! Nesopravna monta! Poškodenie kábl v oblasti závesu dvierok. Namontujte kabel v oblasti okolo závesu dvierok (medzi záve-som dosky a vyplachovacou nadrzkou) tak, aby ho nemohli poškodit pohybléveci.

Kabel namontujte vpravo dole.

2021-03-22 9001630792 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 820 z 989

Oprava

Obr. 3: Plochy kabel
4.Zasunte zastrku.

2021-03-22 9001630792 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 821 z 989

Oprava

4.22 Vymena TimeLight

TimeLight vymiejale len akocompletny diei. Modul TimeLight je pripevny na zdnu cask dosky zasuvky zkladne.

Poziadavka:

Spotrebie je odpojeny od elektrickho napajania.
Spotrebič je opdojený od zdroja vody.
Spodny panel je odobrát. 808
Doska zásuvky základne je odobrata a otočena. →809

4.22.1 Odstränenie TimeLight

1. Zachytávacie prky (1) ohnite mierne smerom von.

1. Potiahnite modul TimeLight nahor von z vodidia (2).

4.22.2 Montáz TimeLight

1. Zachytávacie prvy (1) znovu ohnite spat.

1. Zallacte modul TimeLight do vodidia (2).
2. Vytvorte elektrické priopojenie.

Oprava

Spotrebič je odpojený od elektrického napajania.
Spotrebic je odpojeny od zdroja vody.
Vonkajsie dvierka su odpojené
OvladacI panel je odobraty.

4.23.1 Odstränenie Gap illumination

1. 1. Odpojte uchytku (1).

2. Odstrante elektrické pripojenie z ovladacieho modulu (2).

2.1.Odpoje uchytku vzadu (1).

1. Odoberte svetelne vlakno (2).

Oprava

3.1. Odpojte zachytavací háčik (1).
