Indicii pentru reparatiţii - Maşină de spălat vase

Referitor la acest document. 745

1.1 Informati importante 745
1.1.1 Aplicabilitatea 745
1.2 Explicatia simbolurilor 745
1.2.1 Nivelurile de pericol.. 745
1.2.2 Simbolorile de pericol 745
1.2.3 Structura averismentelor 746
1.2.4 Simbolorile generale 746

Siguranta 747

2.1 Instrueti generale de siguranta 747
2.1.1 Toate aparatele electrocasnice 747

Repararea. 749
4.1 Inlocuirea blatului 749

4.1.1 Demontarea blatului 749
4.1.2 Montarea blatului 749

4.2 Montarea systemului de cosuri 750

4.2.1 Montarea unui jgheab pentru tablela modelul de 86 cm 750
4.2.2 Montarea clemei de sustinere a cestilor 750
4.2.3 Montarea insertiei pentru aburitor 751

4.3 Inlocuirea sertarului varioDrawerer 752

4.3.1 Demontarea sertarului varioDrawer 752
4.3.2 Montarea sertarului varioDrawer 753

4.4 Inlocuirea bratelor de pulverizare 754

4.4.1 Demontarea bratului de pulverizare 754
4.4.2 Montarea bratului de pulverizare 754

4.5 Inlocuirea fittrelor 755

4.5.1 Demontarea filtrelor 755
4.5.2 Montarea filtrelor 755

4.6 Montarea capului de pulverizare 756

4.7 Inlocuirea cablului de alimentare 757

4.7.1 Deconectarea cabului de alimentare 757
4.7.2 Conectarea cablului de alimentare 757

4.8 Inlocuirea capacului compartmentului pentru detergent 758

4.8.1 Demontarea capacului compartmentului pentru detergent 758
4.8.2 Introducerea arcului 758
4.8.3 Montarea capacului compartmentului pentru detergent 758

4.9 Inlocuirea capacului pompei de apa uzata 759

4.9.1 Demontarea capacului pompei de apa uzata 759
4.9.2 Montarea capaculuii pompei de apa uzata 759

4.10 Inlocuirea panoului lateral 760

4.10.1 Demontarea panoului lateral 760
4.10.2 Montarea panoului lateral 761

4.11 Inlocire usii exteroare 762

4.11.1 Demontarea usii exteriorare 762
4.11.2 Montarea usi exterioroare 762

4.12 Inlocuirea panoului de control 764

4.12.1 Demontarea panoului de control 764
4.12.2 Montarea panoului de control 764

4.13 Fixarea arcurilor usii 765

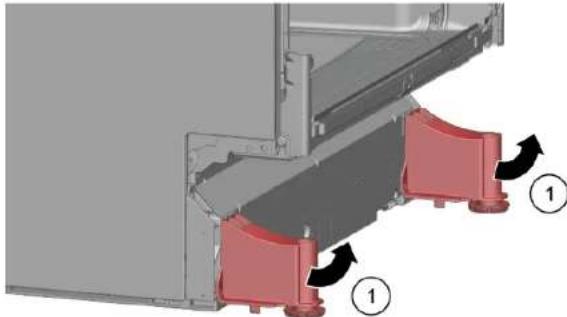

4.14 Inlocuirea panoului de la picioare 767

4.14.1 Demontarea panoului de la picioare 767
4.14.2 Montarea panoului de la picioare 767

4.15 Inlocuirea placi de baz.. 768

4.15.1 Demontarea piacii de baz.. 768
4.15.2 Montarea placi de baz.. 768

4.16 Inlocuirea canalului de preaplin 769

4.16.1 Demontarea jgheabului de preaplin 769
4.16.2 Montarea canalului de preaplin 770

4.17 Inlocuirea usii interioare 772

4.17.1 Demontarea usii interioare 772
4.17.2 Montarea usii interioare 772

4.18 Inlocuirea balamalei usii 773

4.18.1 Demontarea balamalei usii 773
4.18.2 Montarea balamalei usii 773

4.19 Inlocuirea garniturii (inferioare) a usi 775

4.19.1 Demontarea garniturii u.. 775
4.19.2 Montarea garniturii u.. 776

4.20 Inlocuirea gamituri (superioare) a usii 777

4.20.1 Demontarea garniturii usii 777
4.20.2 Montarea garniturii usii 777

Indicii pentru reparatiţii - Maşină de spălat vase

4.21 Inlocuirea Iampii EmotionLight. 778

4.21.1 Demontarea Iampii EmotionLight 778
4.21.2 Montarea Iampii EmotionLight 778

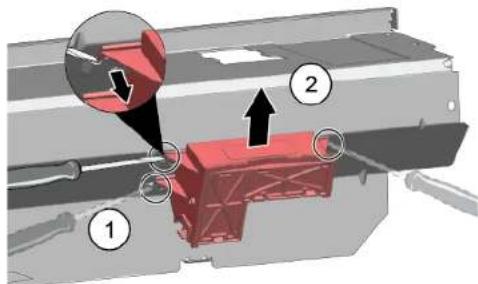

4.22 Inlocuirea lampii TimeLight 781

4.22.1 Demontarea lampii TimeLight 781

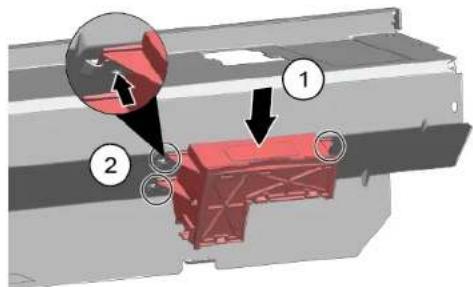

4.22.2 Montarea Iampii TimeLight 781

4.23 Inlocuirea Iampi Gap Illumination 782

4.23.1 Demontarea lampii Gap Illumination 782
4.23.2 Montarea Iampii Gap Illumination 783

Referitor la acest document

1.1 Informati importante

1.1.1 Aplicabilitatea

Aceste instructiuni de reparare il ajutape client saisi repare singur aparatele, in conformitate cu normele de projetare ecologica aplicabile (incepandu 03/2021).

Acestea contin informati privind modul de inlocuire a pieselor de schimb specifie, inclusiv averistamente si pericole.

Dacă aveti intrebări, va rugam să luati tegătura cu serviciul reliții clienti. Ne asumâr raspunderea pentru daune numai dacă instrucțunile de reparare au fost respectate pe deplin.

1.2 Explicaţia simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alerta sunt representate printr-un simbol si un cuvant de averizare. Cu-vantul de averizare indicà gravitatea pericolului.

Nivelul de alerta Semnificatie
PERICOL	Nerespectarea mesajului de averizare va provoca accidente grave Sau decesul.
VERTISMENT	Nerespectarea mesajului de averizare ar putea provoca accidente grave Sau decesul.
ATTENTIONARE	Nerespectarea mesajului de averizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de averizare ar putea provoca daune asupra proprietăti.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolorile de pericol

Simbolurile de pericol sunt reprezentari simbolice care indică tipul de pericol.
In acest document sunt utilizezicimbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
!	Mesaj de avertizare general
	Pericol din cauza tensilunii electrice
	Pericol deexplozie
	Pericol de tãiere
	Pericol de zdrobire

Referitor la acest document

Simbol de pericol Semnificatie
	Pericol din cauza suprafetelor fierbinti
	Pericol din cauza câmpului magnetic pu-temic
	Pericol din cauza radiației neionizante

Table 2: Simbolorile de pericol

1.2.3 Structura averismentelor

Avertimentele din acest document au un aspect si o structura standard.

PERICOL Tipul Şi sursa pericolulul! Consecintele posibile ale ignorārii pericolului/avertismentul. Māsūn Şi interdictül pentru prevenirea pericolulul.

Exempli umator prezinta un avertisment prvidc electrocarea din cauza pleselor sub tensiune. Se mentioneazma sua necessara pentru a evita pericolul.

PERICOL Pericol de electrocutare din cauza pieselor sub tensiune! Deces prin electrocutare • Deconectă aparatele de la sursa de alimentare cu tensiune cu cel putin 60 de secunde inante de a incepe reparàtile.

In acest document sunt utilizez simbolurile generale de mai jos.

Simbol general Semnificatie
i	Identificarea unei recomandari speciale (text și/sau grafică)
o	Identificarea unei recomandari simple (numai text)

Simbol general Semnificatie
	Identificare unui link spre un videoclip in-structiv
	Identificare sculelor necessities
	Identificare conditiilor preliminare nece-sare
	Identificare unei stãrì (dacâ..., apoi...)
	Identificare unui rezultat
[Pornire]Identificare unai taste sau a unui buton
[00123456] Identificare unui numár de série
Slare Identificare unui text/unei ferestre afișate(pe ecranul aparatului)

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc in timpul reparatiilor effectuate la componentele electrice pot sa ducà la electrocutari!
• Deconectati aparatul de la sursa de alimentare cu tensiune cu cel putin 60 de se cunde inante de a incepe lucrarié.
• Dupa reparatie, este obligatorié effectuarea unei verificazioni de siguranta conform cu VDE 0701 sau cu reglementäre nationale respective.

Pericol de ranire din cauza muchilor ascutite!

Pericol pentru siguranta/functionarea aparatului!
Utilizati numai piese de schimb originale.
Pericol de deteriorare a componentelor sensibile la electricitatea statica (ESD)!
- Nu atingeti modulele, inclusiv conexiunile si caile conductorilor.

Desemnare Detali li Imagini
Şurubinită Torx T20 cu orificiu [00340764]	100 mm, pentru Şuruburi cu șlft de siguranta
Şurubinită Torx T15	Lungime 80 mm
Şurubinită plată Lamâ de 10 mm x 1,6 mm x 200 mm
Patent cu cioc [00340871]	Lungime: 200 mm, drept

4.1 Inlocuirea blatului

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Aparatul este complet accesibil.

4.1.1 Demontarea blatului

1. Demontati cele doua suruburi din spate (1) (optional).
2. Apasati in sus ambele clapete de fixare de sub blat (2).

1. Ridicati blatul usor din partea din fata (3).
2. impingeti blatul indepartandu-1 de partea din spate (4).
3. Demontaji partea superioară.

4.1.2 Montarea blatului

1. Blocati partea din spate a blatului in ghidaje utilisezand colierele de fixare (1).

1. Impingeti blotul in fala (2).
2. Apasati partea din fata a blatului in jos pana canda ambele manete de prindere se fixeazai n pozijie cu un clic (3).
3. Insurubat la loc cele doua suruburi (4) (optional).

Repararea

4.2 Montarea sistemului de cosuri

Cerinta:

Coşul relevant a fost demontat din aparat.

4.2.1 Montarea unui ggheab pentru tablela modelul de 86 cm

Scule speciale:

Ghidajul pentru table [00614935]
Clema de sustinere a ceilor [00618565]

1. Introducijt jgheabul pentru tablete pe diagonala pe fata frontala a cosului.
2. Centrati compartmentul de colectare a tabletelor si fixaI in pozijie cu un clic.

4.2.2 Montarea clemente de sustinere a ceftilor

Scule speciale:

Ghidajul pentru tablee [00614935]
Clema de sustinere a ceftilor [00618565]

Cand spalati cesti, clemae de sustinere a cestilor poate fi rababata in sus. Unghiul suplantar reduce acumularea apei pe fundul cestilor. In cazul paharelor nalte, va recomandam sa lasaji clemae de sustinere a cestilor rababata in jos. Daca cosurile de sus sunt prevazute cu insertie de plastic optionala,acea ste trebue si fie intai demontata.

1. Scoatej insertia de plastic.

1. Fixajin positie cu un clic clemade sustinere a ceftilor.

1. Rabatai clemain sus.

Repararea

1. Positionati articole de spalat.

4.2.3 Montarea insertiei pentru aburitor Scule speciale:

Ghidajul pentu tablee [00614935]
Clema de sustinere a ceftilor [00618565]

Montatj insertia pour tru aburitor cu piesele de capat introduse sub systemul coqului.

Repararea

4.3 Inlocuirea serrarului varioDrawer

1. Indoiti clapetele sertarului spre interior.

4.3.1 Demontarea serrarului varioDrawer

1. Demontati manerul in sus.

2. Apasati pe insertjile laterale din plastic spre exterior si apasati-le in sus, afara de pe cadru.

Repararea

1. Indoiji cu atentie urechile de ghidare spre exterior.

1. Trageti tijele rabatabile afara din urechi.

2. Apasati cadrul metallic in partea din fata, scotandu-l de pe suporturi.

1. Impingeti cadrul metallic in spate, scotandu-l din ghidaj.

4.3.2 Montarea sertarului varioDrawer

4.4.1 Demontarea brațului de pulverizare

1. Deurubati bratul de pulverizare superior (1) si trageti- in jos peru r a- l scoate (2).

1. Trageti bratul de pulverizare inferior in jos pentru a-l scoate.

4.4.2 Montarea bratului de pulverizare

1. Introduci bratul de pulverizare inferior.
   Braul depulverizare se fixeazain pozijie cu un clic.
2. Introduci bratul de pulverizare superior si insurubati-1 ferm in positie.

Repararea

4.5 Inlocuirea filtrelor

4.5.1 Demontarea filtrelor

1. Rotitji filtrul de particule mari in sens antiorar (1) si scoatej sistemul de filtrare (2).

Asigurati-vá cá in colectorul de apa nu cad impuritàt.

1. impingeti filtrul microscopic in jos pentru a-l scate.

4.5.2 Montarea filtrelor

1. Reasamblati sistemas de filtrare.
   Asigurati-vá cà opritoarele de pe filtrul de particule mari se fixeazā in positè cu un clic.
2. Introduci ci sstemul de filtrare in aparat si rotiti filtrul de particule mari in sens orar.
   Asigurati-vacamarcajelecu sageti se potrivesc.

Repararea

4.6 Montarea capului de pulverizare

1. Demontati cosul de sus.
2. Introducêj capul de pulverizare in suport (1).si rotij spre drepta (2).

Capul de pulverizare se fixeazain pozije cu un clic.

Repararea

4.7 Inlocuirea cablului de alimentare

Cerinta:

Aparatul este deconectat de la sursa de energia electrica.
Aparatul este deconectat de la sursa de alimentare cu apà.
Aparatele sunt accesibie.

4.7.1 Deconnectarea cablului de alimentare

Miscepat stecherul cablului de alimentare cu atentie in sus si in jos si tragei afaradin priza de retea.

4.7.2 Conectarea cablului de alimentare

ATENTIE!

Supraiczirea conexiunil de reteal

Pericol de incendiu

Introduci cablul de alimentare ferm, pana se aude un clc.

• Introduçêi stecherul cablului de alimentare in priza de rețea până când auziţi cum stecherul se fixează in posizite cu un clic.

Repararea

4.8 Inlocuirea capacului compartmentului pentru detergent

Se poate utiliza o surubelinita mica drept parghie.

Cerinta:

Aparatul este deconectat de la sursa de energia electrica.
Aparatul est deconectat de la sursa de alimentare cu apa.
Usa a fost deschisa.
Capacul compartmentului pentru detergenta fost deschis.

4.8.1 Demontarea capacului compartimentului pentru detergent

1. Glisati capacul compartmentului pentru detergent in interior 5 mm.
2. Cu o miçare similară actionari unei párghii, scaoatei partea inferioroar a capacului compartmentului pentru detergent de pe sinele de ghidare si traje i partea superiorà a capuculati compartmentulii pentru detergent afara de pe sinele de ghidare.
3. Demontati arcul.

4.8.2 Introducerea arcului

1. Introduci capatul lung al arcului in orificiul de montare a dispositivului de dozare (1).

1. Introducei capatul scurt al arcului in orificiul de montare a capacului compartmentului pentru detergent (2).
2. Apasati capacul in dispositivul de dozare (3).

4.8.3 Montarea capacului compartmentului pentru detergent

1. Introduciéi capacul compartmentului pentru detergent cu 5 mm inaintea poziiliei complet descrihine in sinele de ghidare de pe o parte. Aplicand o fortà usoarā, apasati partea opusă in sinele de ghidare.
2. Verificati functionarea capacului compartmentului pentru detergent.

Repararea

4.9 Inlocuirea capacului pompei de apa uzata

Cerinta:

Cosul a fost demontat.
Filtrele au fost scoase.755

4.9.1 Demontarea capacului pompei de apa uzata

1. Evacuati toata apa.

Utilizati un burete, daca este besoin.

1. Desprindeti capacul pompei cu ajutorul unei linguri si prindejI de nervura transversala.

1. Ridicati capacul pompei inclinat spre interior si scaoatei-I.

4.9.2 Montarea capacului pompei de apa uzata

Introduceti capacul pompei (1) si apasati-1 in nos (2).

Capacul pompei se fixeazain poziie c un clic.

Repararea

4.10 Inlocuirea panoului lateral

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Aparatul este deconnectat de la sursa de alimentare cu apa.
Aparatele sunt accesibile.
Aparate neincorporate: Blatul a fost demontat. 749

4.10.1 Demontarea panoului lateral

1. Demontati suriuburile de pe panoul lateral (1).

Fig.1: Completincorporat

1. Inclinaj uor panoul lateral spre exterior, de la partea de sus (2).
2. Coboraj panoul lateral 山 extraget-i din canelura de jos (3).

Repararea

4.10.2 Montarea panoului lateral

1. Introduci panoul lateral in canelura de jos (1).

Fig.2: Complet incorporat

1. Apasalipanoul lateral pe aparat (2).
2. Ancorati panoul lateral cu suruburi (3).

Repararea

4.11 Inlocuire usii exterioroare

Cerinta:

Aparatul este deconectat de la sursa de energia electrica.
Aparatul este deconectat de la sursa de alimentare cu apa.

4.11.1 Demontarea usii exteriorioare

Demontati doar suruburile descrie la paasi urmatori.

1. Deschideti usa.
2. Demontati patru suruburi.

3

4.12 Inlocuirea panoului de control

Dacă un modul de operare este defect,trebuie inlocuit intregul panou de control.

Cerinta:

Aparatul este deconectat de la sursa de energia electrica.
Aparatul estedeconectatde la sursa de alimentare cu apa.
Usa exteriora a fost demontata.
Usa exteriorar a fost demontata (complet incorporat/incorporat).

4.12.1 Demontarea panoului de control

1. Deconnectati conexiunile eletrice de la panoul de control si de la senzorul inferior al functiei de clàtre (1, 2).

1. Deconnectati cabul de impamantare (3) (optional).
2. Deschideti uşa aparatului.

3. Asiguratipanouldecontrolpentruaprevenicadereaceaestua（tinetj-lcu mana).

4. Demontati sase suruburi.

1. Scoateti panoul de control.

4.12.2 Montarea panoului de control

Utilizati suruburi de 4 x 16 mm.

Monta urmand procedure de demontare in ordine inversa.

Repararea

4.13 Fixarea arcurilor usii

1. Extrageti capacul ghidajului corzii.

2.1.Deschideti usa putin(1).

1. Fixati in canelura de ios (2).
2. Inchideti incet usa (3).

Sistemul corzii se fixează automat de balamaua uşii.

Repararea

3.1.Inchidetiusausr(4).

1. Mutati canelura in spate si eliberati balamaua usii (5).
2. Deschideti usa (6).

1. Repetalj procesul pe partea cealalt a aparatului.

Repararea

4.14 Inlocuirea panoului de la picioare

Picoarele sunt identice 日 pot fi inversate.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Aparatul este deconnectat de la sursa de alimentare cu apà.
Usa exterioroara a fost demontata.
Usa exteriorara a fost demontata (complet incorporat/incorporat).

4.14.1 Demontarea panoului de la picioare

1

Demontare incorrecta.
Dacà panoul de la picoare este slabit pe partea laterala si demontat,
cele doua console se pot rupe. Dacà o singura consola este deteriorata, partea laterala poate fi schimbata, deoarece consolee sunt idenice.

Se recomanda sa positijonati ceva sub aparat in partea din folta pe laterai, pentru a detensiona panoul de la picoare si picoarele aparatu-lui.

1. Introduciţi o surubelnită in ghidaje (1) si eliberati sistemul de prindere apăsánd in jos.

1. Ridicatj panoul.

2. Demontati picioarele in fata (1).

4.14.2 Montarea panoului de la picioare

1. Introduceti picoarele.
2. Atasati panoul de la picioare la parte de sus (1) si apasati- in jos panà cand se fixeazā in positie cu un clic (2).

Repararea

4.15 Inlocuirea placii de bazza

Placa de bazá este amplasata in partea de jos a fetei frontale.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Aparatul este deconectat de la sursa de alimentare cu apa.
Placa de mobilier (optionala) a fost demontata.
Usa exteriorar a fost demontata.
Usa exteriora a fost demontata (complet incorporat/incorporat).
Panoul de la picioare a fost demontat (optional). 767

4.15.1 Demontarea placi de baz

1. Demontati doua suruburi (1).

1. Decuplaj elementele de prindere (2).

2. Inclinaj panoul de bazacu atentie in fata (1).

4.

In functie de seria modelului, conectorul EmotionLight este inca ancorat de baz.

Deblocati conectorul de lacamele opritoare tragei-1 spre spate (optional) (2).

4.15.2 Montarea placii de bazá

Montaji placadebzazurmandaceaeisprocedura in ordine inversa.

Repararea

4.16 Inlocuirea canalului de preaplin

Canalul de preaplin este amplasat in partea de jos din fata a aparatului.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Aparatul este deconectat de la sursa de alimentare cu apa.
Placa de mobilier a fost demontata (optionala).
Usa exteriorar a fost demontata.
Panoul de la picioare a fost demontat (optional), 767
Placa de bazá a fost demontata.→768

4.16.1 Demontarea ggheabului de preaplin

Apa rezidualä

Cand demontaji furtunul de evacuare, poate avea loc scurgerea apei reziduale.
- Captati apa sau evacuati-o din tava de bază cu seringa de aspirare.

1. Detaşati din mecanismul de prindere din partea superioara (1, 2).

1. Eliberati elementul de prindere din partea superioara.

3.1. Introduci surubelnita sub clema metalica (1).

1. Liberalati uor clema metalica (2).

Repararea

1. Ridicai canalul de preaplin.

4.16.2 Montarea canalului de preaplin

Daune provocate de apa ca umare a instalari incorcete a canalului de preaplin! Introducei corect canalul de preaplin la partea inferioara, in ghidajul canelurii de jos. Fixati corect canalul de preaplin la partea de sus, prin sistemas del prindere cu un clic.

1. 1. Positional canalul de preaplin (1).

2. Deplasati canalul de preaplin in garnitură (2).

3. Apasati canalul de preaplin in ghidajul garniturii (3).
4. Introduceti cu atentie canalul de preaplin (4).
5. Fixat canalul de preaplin cu clema (5).

Repararea

1. Verificati montajul in partea stangăși in partea dreapă. 3. Asigurată-va că fixarea este fermă.

1. Prindeti clem metalica de pe partea stangs i de pe partea dreapta.

Repararea

4.17 Inlocuirea usii interioare

Cerinta:

Aparatul este deconectat de la sursa de energia electrica. Aparatul este deconectat de la sursa de alimentare cu apa

4.17.1 Demontarea usii interioare

1. Demontati suruburile (1). 2. Demontati usa interioara ridicand-o in sus. (2).

4.17.2 Montarea usii interioare

1. Intoarceti garnitura usii in fata.
2. Deplasati uşa interioara in spatele garniturui usi.
3. Inchideti usa interioara
4. Intoarceti garnitura usii in sus.
   Partile laterale sunt orientate in sus.

5. Deplasati balamaua uşi in sus.

6. Ancorati balamaua usi cu suruburi.

7. Posisjnta iusa interioara pe balamaua usi.
8. Ancorati uça interioará cu süruburi.

Repararea

4.18 Inlocuirea balamalei usii

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Aparatul este deconnectat de la sursa de alimentare cu apa.
Aparatele sunt accesibile.
Panou lateral a fost demontat. 760
Usa exteriorar a fost demontata.
Usa interioar a fost demontata.
Panoul de control a fost demontat. 764
Arcurile usii au fost fixate. 765
Panoul pentru picioare a fost demonlat. 767
Placa de bazá a fost demontata.→768
Gjheabul de preaplin a fost demontat. 769

4.18.1 Demontarea balamalei usii

1. 1. Decuplati carligul de prindere utilizand o surubelinita (1).

2. Impingeti balamaua usiin fata (2).

1. Decuplati conexiunea de impamantare a balamalei usi.

4.18.2 Montarea balamalei usii

Repararea

1. 1. Posisjonalj balamaua pe aparat (1).

2. Deplasati balamaua jos (2) pana cand se fixeazain pozitie pe aparat.

2.

O conexe di impamantiare lipsa poate determina manifeste unui potential de la reea pe sua.

Stabiliti conexiunea de impamantare.

4.19 Inlocuirea garniturii (inferioare) a usi

Cerinta:

Aparatul este deconectat de la sursa de energia electrica.
Aparatul este deconectat de la sursa de alimentare cu apà.
Usa exteriora a fost demontata.
Placa de bazá a fost demontata.—768
Panoul de la picioare a fost demontat (optional).→767
Arcurile uui au fost scoase.
Panouldecontrolafostdemontat.
Suportul de cabluri din partea din dreaptas o a fost demontat.

4.19.1 Demontarea garniturii usii

1. Demontaji cele doua clemente retentje de pe garnitura inferioarau a usii (1, 2).

2.Detaşaji ggheabul de preaplin.

1. Ridicati jgheabul de preaplin.

Repararea

1. Demontatj cele doua garnitur inferioroare ale usi de pe uza interioara.

4.19.2 Montarea garniturii usii

1. Installati capacele de etansare din stanga si dreapta pe sina de etansare pe care se afla garnitura usii.

1. Introduciŋ garnitura uşii cu clapeta de etansare in uşa interioară.
2. Fixatj garnitura usi cu doua clemente detentie.

Repararea

4.20 Inlocuirea garnituri (superioare) a usii

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Aparatul este deconectat de la sursa de alimentare cu apa.

4.20.1 Demontarea garniturii usii

Demonstrati garnitura uii de pe rama interioarä.

4.20.2 Montarea garniturii usii

Garnitura usi trebuie tatiata la lungimea corecta inainte de a fi montata. Aceastla lungime este de 1750 mm pentro paraapele cu inaljmea de 81 cm si de 1850 mm pentru aparatele cu inaljmea de 86 cm.

1. Pregati garnitura corespunzatoare a usi.
2. Asigurali poziţia corectă de montare a profilului de etansare.

1. Punctul alb trebuie sa se afle la acelaşi nivel cu banda patului garniturii.

4

Garnituru nu trebuie sa formeze valuri sa sfe tensionata la colturi. Garniturie este decubatepa de diagonala la capete si oblic pe fundul containerului in parte din fata.

Positrona capatal garniturii orientat direct spre partea din fatà, sub nga interioara. Garnituria trebuie sá fie positonata cát mai departe posibil de fata laterala a containerului.

Garnitura usi montata correct:

Repararea

4.21 Inlocuirea Iampii EmotionLight

Lampa EmotionLight se afla in partea exterioraradin fatà, sus, a rezervorului de clâture.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Aparatul est deconectat de la sursa de alimentare cu apa.
Aparatele sunt accesibile.
Blatul a fost demontat (optional).
Panoulateral din dreapta a fost demontat (optional) 760

4.21.1 Demontarea Iampii EmotionLight

1. Detasaçárligul de prindere de pe fata posteriora (1).

1. Scoatei suportul in sus (2).

2. Trageti stecher ul afar din conector (drepta jos, pe fata frontala a aparatului).

3. Decuplate conxiunea electrica a modulului de alimentare.

1. Demontati lampa EmotionLight de pe aparat.

4.21.2 Montarea Iampii EmotionLight

1. Introduciţu suportul in rama rezervorului de clătire (1).

Repararea

1. Cuplati carylig de prindere (2).

3.

ATENTIEL

Montarea incorrecta!

eteriorareacabluluiinzona balamalei usii.

Montaç cablul in zona balamalei usii (intra balamau paanoului si rezervorud clàtre) astfel incat sa nu poata fi deteriorat de componenteile mobile.

Montaj cabul pe partea laterala din dreapta jos.

Repararea

Fig. 3: Cablu plat

4. Introduci te stecherul.

Repararea

4.22 Inlocuirea lampii TimeLight

Inlocui lampa TimeLight numai ca piesa completa. Modulul TimeLight esté fixat pe fata posterioria a placii de bazá.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Aparatul este deconectat de la sursa de alimentare cu apa.
Panoul pentru picioare a fost demontat. 767
Placa de bazá a fost demontata s iintoarsa.768

4.22.1 Demontarea lampii TimeLight

1. Indoituiusor elementele de prindere (1) spre exterior.

1. Trageti modulul TimeLight in sus scotanduI de pe ghidaj (2).

4.22.2 Montarea lampii TimeLight

1. Indoit elementele de prindere (1) din nou la loc.

1. Impingelj modulul TimeLight in ghidaj (2).
2. Conectati conexiunile electricricle.

Repararea

4.23 Inlocuirea lampii Gap Illumination

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Aparatul este deconectat de la sursa de alimentare cu apà.
Usa exteioara estedezasamblata.
Panoul de operare a fost demontat.

4.23.1 Demontarea lampii Gap Illumination

1. 1. Detasa t elementul de prindere (1).

2. Indepartaj conexiunile electrice de la modulul de operaj (2).

2.1.Detasatj cairigul de prindere de pe fata posteroara (1). 2.Demontati filamentul lampi (2).

Repararea

3.1.Decuplatj cargul de prindere (1).

1. Ridicati placu ca circuite imprimate, cu suportul acosteia, si scaotei-o din ra- ma modulului de operati(2).

4.23.2 Montarea Iampii Gap Illumination

1. Introduciţi suportul placii cu circuite imprimate in rama modulului de operatiţi.

1. FixaI-pana canda se aude un clic.

1. Montati filamentul lampii si fixa-i panà cand se aude un clic.

1. Conecta ci cabul la modulul de operati.

4.17 lc kapin din degistirilmesi

Onkopul:
