HASZNÁLATI ÚTMUTATÓ SL63HX52BE SIEMENS

4.19.2 Montáz tésnéní dvirek

1. Spolu s ttesnénim dvifek umistete na tsesnici listu vlevo a vpravo tsesnici uzavery.

1. Do vinitnich dvirek vlozte tésnéni's uzaviraci klapkou.
2. Tsesnén dvifek zajistete dvema prldrznymi sponami.

Oprava

4.20 Vymena (horniho) tseseni dvifek

Požadavek:

Spotfebi ecdojpojen od privodu elektrickenenergie.
Spotbreic je odpojeny od privodu vody.

4.20.1 Vyjmuti tsesni dvirek

Z vinitinho ramu vyjmete tsesnei.

4.20.2 Montáz tésnéní dvirek

Prid montazi musi byt tese neni dvifek zkraceno na spravnou delku. Ta cini 1750 mm pro spotfebié s yskou 81 cm a 1 850 mm pro spotfebié s yskou 86 cm.

1 A Dokumentummal kapcsolatos informaciok. 457

1.1 Fontos tudnivalok 457

1.1.1 Cel 457
1.2 Szimbólummagyarázat 457
1.2.1 Veszélyességi szintek 457
1.2.2 Veszelyt jelz szimbolumok 457
1.2.3 A figyelmeztetesek felepitese 458
1.2.4 Aitalanos szimbolumok 458

Biztonsag 459

2.1 AltalanosBiztonsagiutasItasok 459

2.1.1 Osszes haztartasi keszulek 459

Szerszamok es segedanyagok. 460

Javitás. 461

4.1 A felsō burkolat cseréje 461

4.1.1 A felsb burkolat eltavolitasa 461
4.1.2 A felso burkolat elhelyezese 461

4.2 Kosarrendszer beszerelse 462

4.2.1 Tabletavezet teleptese a 86 cm-s modellbe 462
4.2.2 Az etazser behelyezese 462
4.2.3 A gozmosogatashoz hasznalt rekesz behelyezese 463

4.3 A varioDrawer fiok cseréje 464

4.3.1 A varioDrawer fiok eltavolitasa 464
4.3.2 A varioDrawer fiok felszerelése 465

4.4 A szórókarok csereje 466

4.4.1 Szorokar eltavolitasa 466
4.4.2 A szorokar felszerelse 466

4.5 A szurok csereje 467

4.5.1 Szuró eltávolitasa 467
4.5.2 Szurok felszerelse 467

4.6 A sütöptesi-szörófej felszerelése 468

4.7 A halózati kabel cseréje 469

4.7.1 A halo zati kabel kihuzasa 469
4.7.2 A halozi kabel csatlakoztatasa 469

4.8 A mosogatoszeres rekesz fedelenek csereje 470

4.8.1 A mosogatoszeres rekes fedelenek eltayolitasa 470
4.8.2 A rugó behelyezese 470
4.8.3 A mosogatoszeres rekesz fedelenek felszerelse 470

4.9 A szennyvizszivatty fedelenek csereje 471

4.9.1 A szennyvizszivattyu fedelenek eltavolitasa 47
4.9.2 A szennyvlszivatty fedelenek telepitese 471

4.10 Az oldalpanel csereje 472

4.10.1 Az oldalpanel eltavolitasa 472
4.10.2 Az oldalpanel telepitese 473

4.11 A kulso ajto csererie 474

4.11.1 A külso ajto eltavolitasa 474
4.11.2 A külso ajó felhelyeze sé 475

4.12 A kezelöpanel cseréje 477

4.12.1 A kezelopanel eltavolitasa 477
4.12.2 A kezelopanel telepitese 477

4.13 Ajturogok rogzitese 478

4.14 Labburkolat csereje 480

4.14.1 A labburkolat eltavolitasa 480
4.14.2 A labburkolat felszerelèse 480

4.15 Az alapburkolat csereje 481

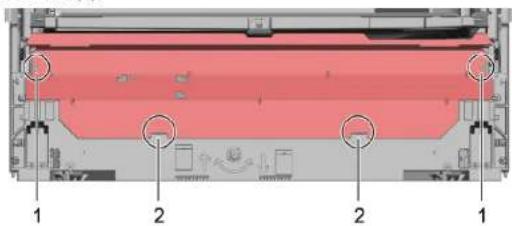

4.15.1 Az alapburkolat eltavolitasa 481
4.15.2 Az alapburkolat felszerelése 481

4.16 A tulfoyocsereje 482

4.16.1 Tufolyo eltavolltasa 482
4.16.2 A tufolyo felszerelse 483

4.17 A belso ajto csereje 485

4.17.1 A belso ajto eltavolitasa 485
4.17.2 A belso ajto felszerelse 485

4.18 Az ajtózsanér cseréje 486

4.18.1 Az ajtozsan er eltyolitasa 486
4.18.2 Az ajtózsanér felszerelése 486

4.19 Az (also) gumitomités cserée 488

4.19.1 A gumitomites eltavolitasa 488
4.19.2 A gumitomites felhelyezese 489

4.21 Az EmotionLight csereje 491

4.21.1 Az EmotionLight eltavolitasa. 491
4.21.2 Az EmotionLight beszerelèse 491

4.22 A TimeLight csereje 494

4.22.1 A TimeLight eltavolitasa 494
4.22.2 A TimeLight beszerelése 494

4.23 Gap Illumination vilagitas csereje 495

4.23.1 Gap Illumination vilagitas ehtavolitasa 495

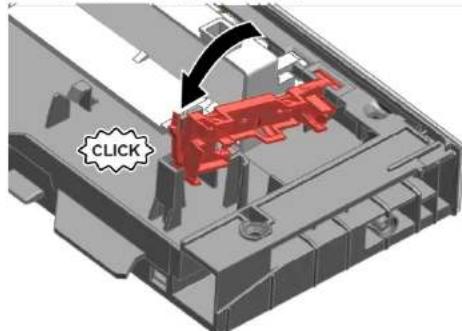

4.23.2 Gap Illumination vilagitas beszerelise 496

A dokumentummal kapcsolatos informaciok

1.1 Fontos tudnivalok

1.1.1 CéI

Ezek a javitasi tanacsek támogatjak a fogyasztot készulékek othoni megjavitzában a körneyezzettudatos tervezesról szólo rendeletnek (2021 marsiut alkalmazandó) megeleloien.

InformacióntartalmaznakBizonyospótalkrészekcserejévelkapcsolatban,ideertve a figyelmezteteseket esockázatokat is.

Ha kerdése van, vegye fel a kapcsolat o vevszolgállatt. A károkert kizárólag akkor vallalun felelosséget, ha a javitasi tanacsokat pontosan betartották.

1.2 Szimbóllummagyarázat

1.2.1 Veszelyességi szintek

A veszelyességi szintek egy szimbólumból és egy figyelmeztető mondatból allnak. A fi-gyelmeztető mondat utal a veszely súlyosságára.

Veszélyességi szint Jelentés
VESZÉLY	A figyelmezető üzenet figyelmen kívül hagyása halátt vagy súlyos sérülseket okoz.
FIGYELMEZTETÉS	A figyelmezető üzenet figyelmen kívül hagyása halátt vagy súlyos sérülseket okozhat.
VIGYÁZAT	A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat.
FIGYELEM!	A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Tablazat 1: Veszelyességi szintek

1.2.2 Veszelyt jelz szimbolumok

A veszelyt jelz szimbolumok a veszelyt abrazol szimbolikus abrazolasok.

A jelen dokumentumban az alabbi veszelyt jerlo szimbolumok hasznalatosak:

Veszélyt jelző szimbóolum Jelentés
!	Általános figyelmeztető üzenet
	Elektromos feszültseg veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos informaciok

Veszélyt jelző szimbóllum Jelentés
	Forró felületek miatt fennálló veszély
	Erös magneses mező miatt fennálló ve-sély
	Nem/ionizáló sugárzás veszélye

Tablazat 2: Veszelyt jeIzO szimbolumok

1.2.3 A figyelmeztetesek felepitese

A jelen dokumentumban levo figyelmeztetesek szabvanyositott megjolenesuek es folépétésiek.


A VESZÉLY A veszely típusa és forrósal A veszely / figyelmeztetés figyelmen kívül hagyásának lehetséges kõvet- kezményei. A veszely megelözsésérszolgálo intézkedesek és tiltasok.

Az alabbi péda egy olyan figyelmeztétest mutat be, amely az aram alatt levó alkateré-szek okozla aramutésre figyelmezt. Megemliti a veszely elkerulésere szolgálo intézkésted.


VESZÉLY Aramütes veszélye áram alatt lévő alkatrészek miatt! Halálos áramütes A javitás megkezdéselott legalabb 60 másodperccel valassza le a készülékeket az elektromos halózatról.

1.2.4 Altalanos szimbólumok

A jelen dokumentumban az alabbi altalanos szimbolumok hasznalatosak:

Alt. szimbólum Jelentés
1	Különleges tanács (szöveg ésvagy grafi-ka)

Ált. szimbólum Jelentés
1	Egyszerǔ tanács (csak szöveg)
2	Videós oktatóanyagra mutató hivatkozás
3	A szükséges eszközök
4	A szükséges feltetelek
5	Feltétel (ha..., akkor...)
6	Eredmény
[Inditás]Billentyú vagy gomb
[00123456]Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Tablazat 3: Altalanos szimbolumok

Biztonság

2.1 AltalanosBiztonsagiutasfasok

2.1.1 Osszes háztartásikészülék

Áramútes veszélye áram alatt levő alkatrészek miatt!

Az elektromos alkatreszek hibas javitasa aramuteshez gezeth!
A javitas megkzezdene elott legalabbb 60 masodpercevalaissa le a keszulkeket az elektromaholzato!
A javitas utan végetessen a VDE 0701-nek vagy az orszagspecifkus szabalyozaksoknak megfelelo vizgatolat.

Éles peremek miatt fennaló sérulésveszély!

Viseljen védokesztyut.

Zúzódásveszély a javitás, karbantartás, hibaelháritas és szervizelés során a nehéz és MOZgo alkatrészek miatt

Viseljen vedocipot.
Biztositsa leeses elln a nehez alkatreszeket.
Ne dugja be a testreszeit a MOZgo alkatrzeszek koze.

Sérulhet a keszülék biztonsága / mukódése!

Elektrosztatikailag érzekeny alkatrészek (ESD-k) károsodásanak veszelye!

Kizárolag eredeti potalkrészeket használjon.
Ne erintse meg a modulokat, ideertve a csatlakozasokat es a vezetoket.

Szerszámok és segédanyagok

Kijelolés Részletek	Képek
Biztonsági Torx T20csavarhúzó[00340764]	100°mm, biztonsági csavarok-hoz
Torx T15 csavarhú-zó	Hossz: 80 mm
Laposfejú csavar-húzó	Hegy 10 mm x 1,6 mm x200 mm
Hosszúcsörú fogó[00340871]	Hossz: 200 mm, egyenes

4.1 A felsö burkolat cseréje

Követelmeny:

A keszuleket levalasztotta az aramellatasrol.
A keszulek szabadon hozzaferheto.

4.1.1 A felso burkolat eltavolitasa

1. Távolitsa el a két hatso (1) csavart (optionalis).
2. Húzza a burkolat alatti két fogókat felfelé (2).

1. Eloi enyhén emelje meg a felsó burkolatot (3).
2. Húzza el a felsö burkolatot a hatso végétöl (4).
3. Távolítsa el a felsó burkolatot.

4.1.2 A felse burkolat elhelyezese

1. Rögztse a felsö burkolat帽子ö részét a vezetőkbe a rögzítöperemek (1) segitségevel.

1. Nyomja elore a felsbo Burkolatot (2).
2. Nyomja lefelé a felsö burkolat elejét, amig a rögzitökarok hallhatoan a helyükre nem kattannak (3).
3. Csavarja vissza a két csavart (4) (optionalis).

Javitás

4.2 Kosarrendszer beszerelèse

Kovetelmeny:
Az erintet kosarat kivettek a keszulékböl.

4.2.1 Tabletavezeto telepitese a 86 cm-s modellbe

Kulönleges eszközok

Tabletavezeto [00614935]
Etazser [00618565]

1. Helyezze be a tablettavezetot atloan a kosar elejere.
2. Allitsa kozepre a tabletavezet, es pattintsa be a helyere.

4.2.2 Az etazser behelyezese

Kulonleges eszkozok

Tabletavezet [00614935]
Etazser [00618565]

Cseszek mosogataskor az etazser felhajthato. Ezzel csokkenthei a cseszek aljan meggyloviz mennyisegét. Magas poharak mosogatasa eselen javasoljuk, hagy hajtsa le az elaszert. Ha a felsosakarban opcnionals muanyag rekes van, elbbtavoltsa el ezt.

1. Távolítsa el a muanyag rekeszt.

1. Pattintsa az etazsera helyere.

1. Hajtsa fel a fulet.

Javitás

1. Helyezze be az elmosogatni kivant edenyeket.

4.2.3 A gozmosogatashoz hasznalt rekesz behelyezese

Kulonleges eszkozok

Tabletavezet6 [00614935]
Etazser [00618565]

Helyezze a gozmosogatashoz hasznalt rekeszt a vogeivel a kosarrendszer ala.

Javitás

4.3 A varioDrawer fiok csereje

1. Hajlitsa befele a fogantyufuleket.

4.3.1 A varioDrawer fiok eltavolitasa

1. Felfelé húzva távolitsa el a fogantyut.

2. Nyomja kifele a muaryag oldalbeteteket, es nyomja oket felfel, el a kerettol.

Javitás

1. A gezetofuleket ovatosan forditsa kifelé.

1. Huzza ki a fulekbol az osszecsukhato villakat.

2. Eloi nyomja ki a fémkeretet a tartókból.

1. Nyomja kifelé a fémkeretet hátraféle a gezetöbl.

4.3.2 A varioDrawer fiok felszerelese

Az elhelyezest forditott sorrendben végozze.

Javitás

4.4 A szórákarok cseréje

4.4.1 Szórókar eltávolítása

1. Csavarja ki a felso szorokart (1) es huzza lefelé az eltavolltasahoz (2).

1. Húzza lefele az also szórókat az eltávolitásához.

4.4.2 A szórkar felszerelése

1. Helyezze be az also szórókat.
   A szorokar bekattan a helyere.
2. Helyezze be a felső szórókat és csavarja be szorosan a helyére.

Javitás

4.5 A szürök cseréje

4.5.1 Szuro eltavolitasa

1. Fordltsa el a durvaszurot az oramutato jarasaval ellentetes iranyba (1), es tavolitsa el a szurorendszert (2).

Vigyázzon arra, hogy ne essenek idegen tárgyak a szerelvenybe.

1. Huzza le a mikroszurot az eltavolitashoz.

4.5.2 Szurok felszerelése

1. Szerelje vissza a szurórendszert. Győzödn meg arról, hagy a durvaszürón levő zárópeckek a helyükre kattan-janak.
2. Helyezze be a szuró t keszülékbe, és forditsa el a durvaszüró t az oramutato jará-sával megegyezi irányba.
   Ellenőtzze, hagy a nyilak illeszkedjenek egymashoz.

Javitás

4.6 A sütöptsi-szörófej felszerelése

1. Vegye ki a felso kosarat.
2. Helyezze a sutelepsi-szorofejet a tartoba (1), es forditsa el jobbra (2).

A sutotepsi-szorofej bekattan a helyere.

Javitás

4.7 A halózati kabel cseréje

Követelmeny:

A keszüléket levalasztotta az aramellátásrol.
A keszuleket levaliasztotta a vizellatasról.
A keszülékek szabadon hozzaféretök.

4.7.1 A halózati kabel kihúzasa

Ovatosan mozgassa a halozati kabelt fel es le, es huzza ka csatlakozaojzbatbol.

4.7.2 A halózati kabel csatlakoztatasa

FIGYELEM!

A fócsatlakozó tulmelegedésé!

Jzveszely

• Határozott mozdulattal csatlakoztassa a halózati kabel kattanásig.

Csatlakoztassa a halo zali kabel dugojat a csatlakozoljzathoz, amig a dugo hallatoan a helyere nem kattan.

Javitás

4.8 A mosogatoszeres rekesz fedelenek csereje

Emelokent egy kis csavarhuzot hasznalhat.

Követelmény:

A keszüléket levalasztotta az aramellatársól.
A keszuleket levaliasztotta a vizellatasról
Az ajtó nyitva van.
A mosogaloszeres rekesz fedele nyitva van.

4.8.1 A mosogatoszeres rekesz fedelenek eltavolitasa

1. Csuszta tasa be a mosogatoszeres rekesfedelet 5 mm-rel.
2. Emelje fel a mosogatoszeres rekesz fedelet z vezetosinek also resz, es emelje ki a fedelet a vezetosinek felso rieszen.
3. Távolitsa el a rugó.

4.8.2 A rugo behelyzese

1. Helyezze a rugo hosszabbik vegét az adagoló rögztó furatába (1).

1. Helyezze a rugó rovidebbik végét a mosogatoszeres rekesz fedelének rögzitó furataba (2).
2. Nyomja be a fedelet az adagolóba (3).

4.8.3 A mosogatoszeres rekesz fedelenek felszerelse

1. Helyezze a mosogatoszeres rekesz fedelet 5 mm-rea teljesen nyitott pozici elott a verzetosinekre az egyik aldalon. Enyhén nyomja le az ellenkezoldalt a verzetosinekeb.
2. Ellenorizzee a mosogatoszeres rekesz felidelnek mukodeset.

Javitás

4.9 A szennyvizszivattyu fedelenek csereje

Kovetelmeny:

EItavolitotta a kosarat.
Eltavolitotta azsuroket.467

4.9.1 A szennyvizszivattyu fedelenek eltavolitasa

1. Merje ki a benne levovizet.

Szukseg eseten hasznaljon szivacsot.

1. Fesztse le a szivatyufedelet egy kanallal, es fogja meg a keresztdarabnai fogva.

1. Szögen emelje fel befele a szivattyufedelet, es tavolitsa el.

4.9.2 A szennyvizszivattyu fedelenek telepitese

Helyezze be a szivattyufedelet (1), es nyomja le (2).

A szivattyufedel bekattan a helyere.

Javitás

4.10 Az oldalpanel cseréje

Követelmeny:

A keszüléket levalasztotta az aramellátásrol.
A keszüléket leválasztotta a vizellatásrol.
A keszülékek szabadon hozzaféretök.
Szabadonallo keszulekek: eltavolitotta a felsb burkolatot. 461

4.10.1 Az oldalpanel eltavolitasa

1. Távolítsa el csavarokat az oldalpanelból (1).

Abra 1: Teljesen beepithefo

1. Dontse az oldalpanelt enyhén kifelé a felsó részen (2).
2. Engedje le az oldalpanelt, es huzza ki az az alapcsatornabol (3).

Javitás

4.10.2 Az oldalpanel telepitese

1. Helyezze az oldalpanelt az alapcsatornaba (1).

Abra 2: Teljesen beepithet

1. Nyomja az oldalpanelt a keszulekhez (2).
2. Rögzilse az oldalpanelt csavarokkal (3).

Javitás

4.11 A külso ajtó cseréje

Követelmény:

A keszuleket levalasztotta az aramellatasrol.
A keszüléket leválasztotta a vizellátásrol.

4.11.1 A külso ajto eltavolitasa

Tavolitsa el casyarokat az alabbi lépésekben leirmodon.

1. Nyissa ki az ajtót.
2. Tavolitsa el a négy csavart.

3

Tartsa meg az ajtóz egyik oldalon.

Tavolitson el két csavart.

Javitás

4.11.2 A külso ajto felhelyezese

Kovetelmeny:

Az ajtosigetelest megfeloen poziconaltak es rogztettek a kulso ajto belsejere.
A zsanerok a kuls ojtoban vannak
1. Csukja be a belso ajt ot anelkul, hogy becsapna.

1. Tolja a külso ajtól felfelé a kezelöpanel alá (1).

1. Nyomja a külso ajtó a belso ajtonak, és tartsa meg igy (2).

4.

Tartsa meg az ajtóz egyik oldalon.

Javitás

Nyissa ki az ajtó,és rogzitse két csavarral (4 x 11 mm-es fémcavarok).

1. Rögztse a külso ajtôn négy csavarral (4 x 11 mm-es fémcavarok).

4.12 A kezelöpanel cseréje

Ha egy kezelomodul meghibasodott, a teljes kezelopanelt ki kell cserelni

Kovetelmeny:

A keszüléket levalasztotta az aramellatársól.
A keszuleket levaliasztotta a vizellatasról
Eltavolitotta a kulso ajtot.
Eltavolitotta a kuls oajt o (teljesen beepihet / beepihet)

4.12.1 A kezelöpanel eltávolítasa

1. Valassza le az elektromos csatlakozókat éz az alacsony szintü öblitószer-érzekelöról a kezelöpanelen (1, 2).

1. Huzza ki a földelokkabelt (3) (optionalis).
2. Nyissa ki a keszülék ajtajat.

3. Fogja meg a kezelöpanelt, hogy ne essen le.

4. Tavolitson el hat csavart.

1. Távolitsa el a kezelöpanelt.

4.12.2 A kezelopanel telepitese

Hasznaljon 4 x 16 mm-es csavarokat.

Az elhelyezest forditott sorrendben végEZe.

Javitás

4.13 Ajtorugok rogzitese

1. Tavolitsa el a rugokotel-vezetefedelét.

2.1.Nyissa kirsnyire az ajtot (1).

1. Rögzítse az alapcsatorna horonyába (2).
2. Lassan csukja be az ajtot (3).

A rugokotel automatikusan ilskedik az ajtószanérhoz.

Javitás

3.1. Enyhén csukja be az ajtó (4).

1. Vyghe hatra a hornyot, es engede jef el az tozsanert (5). 3. Nyvissa kai az ajtô (6).

1. Ismételje meg a folyamatot a készülk ésik oldalan.

4.14 Labburkolat csereje

A labak egyformak, es megcerelhetok.

Követelmény:

A keszüléket levalasztotta az aramellatársól.
A keszüléket levalasztotta a vizellatársól
Eltavolitotta a kulso ajtot.
Eltavolitotta a kulosajtot (teljesen beepithet / beepithet).

4.14.1 A labburkolat eltavolitasa

1.

Helytelen eltavolitas.

Ha a labburkolatot oldt meglazitja es eltavolitja, meglortenhet, hagy letorik két konzol. Ha csak az egyik konzol serul, az oldal cserelheto, mert a konzolok egyformak. Javasolujk, hagy helyezen valamit a keszulek el odalra, hogy konnyitsen a labbal rendlekezo labburkolat terheliesen.

1. Nyuljon be a gezetokbe (1) egy csavarhuzóval, és lefelé nyomással oldja ki a rog-zitoket.

1. Emelje fel a panelt.

2. Elore huzva tavolitsa el a labakat (1).

4.14.2 A labburkolat felszerelése

1. Helyezze be a labakat.
2. Illessze a labburkolatot felûre (1), és nyomja le addig, amíg hallhatoan a helyere nem kattan (2).

Javitás

4.15 Az alapburkolat cseréje

Az alapburkolat alul van az elso reszen.

Követelmény:

A keszüléket levalasztotta az aramellatársól.
A keszuleket levaliasztotta a vizellatasról
Eltavolitotta a butorlapot (optionalis).
Eltavolitotta a kulso ajtó.
EItavolitotta a kulso ajtot (teljesen beepithetof / beepithetof).
Eltavolitotta a labburkolatot (opcionalis).→480

4.15.1 Az alapburkolat eltavolitasa

1. Tavolitson el két csavart (1).

1. Lazitsa meg a rogzilfoelemekel (2).

3.Ovatosan dontse elore az alapburkolatot (1).

4.

A modellorsozatl fuggen az EmotionLight csatlakozja meg az alj zathoz leht rozgitve.

Válassza le a cislakozó r o rgztobutyoknél, éh uzza hatafelé (opcnionalis) (2).

4.15.2 Az alapburkolat felszerelèse

Az alapburkolat felszerelését forditott sorrendben végezze.

Javitás

4.16 A tulfolyo csereje

A tulfolyo a keszulék elso részenek also teruleton talalhato.

Követelmény:

A keszuleket levalasztotta az aramellatasrol.
A keszuleket levaliasztotta a vizellatasról.
A butorlapot (optionalis) eltavolittak.
Eltavolitotta a kulso ajtó.
Eltavolitotta a labburkolatot (opcionalis).→480
Eltavolitotta az alapburkolatot. 481

4.16.1 Tulfoyo eltavolitasa

Maradekviz

A lefolyotomlo eltavolitasa utan amaradek viz kifolyhat.
Fogja fel vagy szivja fel a vizet a medencebol egy fecskendovel.

1. Pattintsa ki a felso rogzltot (1, 2)

1. Lazitsa meg a felso rogzitoelemet.

3.1.Helyezzen be egy csavarhuzot a femkonzol ala (1).

1. Gyengeden emelje fel a femkapcsot (2).

Javitás

1. Emelje fel a tufolyot.

4.16.2 A tulfoly felszerelese

A tufolyo helytelen felszerelse kovetkeztuben vizkár lephet fell! Helyeze be helyesen a tufolyot a keszulék ajara az alapcsatorna veze-tóbe. Pattintsa a tufolyot megfeleloen a helyere a fels részen.

1. 1. Helyezze el a tulfolyot (1).

2. Vigye a tulfolyot a zarhoz (2).

3. Nyomja a tulfolyot a zarvezetobe (3).
4. Ovatosan helyezze be a tufolyot (4).
5. Pattintsa be a tulfolyot (5).

Javitás

1. Ellenorizze a megfelio beszerelst a bal es a jobb oldalon. 3. Ellenorizze, hogy megfeloen a helyen van-e.

1. Pattintsa ra a bal es a jobb oldalon talalhato femkapcsot.

4.17 A belso ajto csereje

Kovetelmeny:

A keszuleket levalasztotta az aramellatasrol.
A keszüléket leválasztotta a vizellátásrol.

4.17.1 A belso ajto eltavolitasa

1. Távolitsa el csaivarokat (1).
2. Felfelé huzva tavolitsa el a belso ajtót (2).

1. Rögztse az ajtózsanér csavarokkal.
2. Helyezzen egy belso ajtot az ajtozsanerna.
3. Rögztse a bels öjttc savarokkal.

4.17.2 A belso ajto felszerelse

1. Hajlitsa a gumitomitest elore.
2. Vigny a belso ajtot a gumitomités mogé.
3. Csuksjbe a belso ajtot.
4. Hajlitsa a gumitomitest felfel. Az oldalso részek felfelé mutatnak.
5. Vigye az ajtózananét felfelé.

Javitás

4.18 Az ajtózsanér cseréje

Követelmény:

A keszüléket levalasztotta az aramellátásrol.
A keszuleket levaliasztotta a vizellatasról.
A keszülékek szabadon hozzaféretök.
EItavolitotta az oldalpanelt.-472
Eltavolitotta a kulsa jtot.
Eltavolitotta a belso ajtot.
Eltavolitotta a kezelopanelt. 477
Megjavltotta az ajtorugokat.478
Eltayolitotta laabburkolatot. 480
Eltavolitotta az alapburkolatot. 481
Eltavolitotta a tuftolyot. 482

4.18.1 Az ajtozanan erltavolitasa

1. 1. Csavarhuzóval nyissa ki a rogzitohorgot (1).

2. Húzza elore a z ajtózsanert (2)

1. Valassza le az ajtószanérról a földelcsatlakozást.

4.18.2 Az ajtózananér felszerelése

Aramutes veszelye aram alatt lev o alkatrzesek miatt!

Eletveszély a nem megfelelo javtás okozta áramütés miatt

A Z Elektromos alkatrzesek javfatasat kizarolag képsett elektrumszeresz végeshti.
A javitas latun végéztesen a VDE 0701-nek vagy az orszagspecifikus szabalyozaskon megfelelo vizgálatol.

Javitás

1. 1. Helyezeze a zsanert a keszulekre (1).

2. Tolja lefele (2) a zsanert addig, amig a keszulkehz nem csatlakozik.

2.

Egy hiányzó födelö csatlakozás halózati feszültseget okozhat az aj-toban.

Hozza letre a fodelo csatlakozast.

4.19 Az (also) gumitōmītes cseréje

Kovetelmeny:

A keszüléket levalasztotta az aramellátásrol.
A keszuleket levaliasztotta a vizellatasról.
Eltavolitotta a külso ajtôt.
Eltavolitotta az alapburkolatot. 481
Eltavolitotta a Iabburkolatot (opcionalis). 480
Eltavolitotta az ajtórugókat.
Eltavolitotta a kezelopanelt
Eltavolitotta a jobb also reszen levokabelkogetartot.

4.19.1 A gumitōimits eltávolitasa

1. Távolítsa el a két rögzitóelemet az also gumitòimitsre (1, 2).

1. Valassza le a tullolyot.

1. Emelje fel a tufolyot.

Javitás

1. Távolítsa el az also gumitòmitést a belso ajtórol.

4.19.2 A gumitōimits felhelyezese

1. Helyezze fel a tomitosapkakat a tomitoruuddal ellatott gumitomites jobb es bal oldalara.

1. Helyezze a toimitosapkaval ellatotgumilomitest a belso ajtoba.
2. Rögzütse a gumitörmitest két rögztöelemmel.

Javitás

4.20 A (felso) gumitōimits cseréje

Kovetelmeny:

A keszuleket levalasztotta az aramellatasrol.
A keszüléket leválasztotta a vizellátásrol.

4.20.1 A gumitōimits eltávolítasa

Tavolitsa el gumitomitest a belso keretbol.

4.20.2 Gumitömités felhelyezese

A gumitōmtest a felhelyezes elott megfelelo hosszúsagura kell vagni. Ez 1750 mm a 81 cm magas keszülekek, illetve 1850 cm a 86 cm magas kszülekek eseten.

1. Keszitse elo a megfelog gumitomitest.
2. Bizzositsa a tomitoprolif helyes beszerelisi pozicjat.

1. A feher pontnak egy vonalban kell lennie a toitoszalaggal.

4

A tomtes nem leht hullamzó, és nem huzóchat a sarkoknál. A tomtest a végeken atlósan kell évagnl, és az eiöl levő tartály aljávezétni.

Allfisa a tomites vegét egyenesen elore a belso ajto alatt. A tomitesnek a leheto legjobban a tartaly oldalahoz kell nyomodnia.

Helyesen felhelyezett gumitomités:

Javitás

4.21 Az EmotionLight cseréje

Az EmotionLight az oblitotartaly kulsrzesenek felsfelben van.

Kovetelmeny:

A keszüléket levalasztotta az aramellatársól.
A keszuleket levaliasztotta a vizellatasról.
A keszulekek szabadon hozaferhetok.
Eltavolitotta a felsb burkolatot (optionalis).
Eltavolitotta a jobb oldali panell (optionalis).→472

4.21.1 Az EmotionLight eltavolitasa

1. Valassza le hátul a rogzitohorgot (1).

1. Felfele huzva tavolitsa el a tartot (2).

2. Húzza ki a csatlakozóbal (a készülék elejenek jobb als o reszén van).

3. Távolítsa el az elektromos csatlakozást a tapegységból.

1. Távolitsa el az EmotionLight vilagitast a készülékból.

4.21.2 Az EmotionLight beszerelése

1. Helyezze a tartot az oblitotartaly vázába (1).

Javitás

1. Pattintsa le a rogzitohorgot (2).

3

FIGYELEMI

Helytelen beszerelés!

Kabelserules az ajtzoanernel.

Helyezez a kabel az ajtózsaneherz (a lemezpant é az obitortáy kötzd) ügy, hoga a możg alkatreszek ne kárositsak.

A kabelt a jobb also részre szerelje be.

Javitás

Abra 3:Lapoebel

4. Csatlakoztassa a csatlakozot.

4.22 A TimeLight csereje

A TimeLight vilagitast kizarolag egyben cserelje ki.

A TimeLight modul az alapburkolat hatso részéhez van rogzitve.

Kovetelmeny:

A keszüléket levalasztotta az aramellatársól.
A keszüléket levalasztotta a vizellatársól
Eltavolitotta a labburkolatot. 480
Eltavolitotta es megforditotta az alapburkolat.481

4.22.1 A TimeLight eltavolitasa

1. Hajlitsa a rozgitolemeket (1) enyhén kifelé.

1. Húzza ki a TimeLight modult felfèle iranyban a gezetöból (2).

4.22.2 A TimeLight beszerelése

1. Hajlitsa vissza a rozgitselemeket (1).

1. Nyomja a TimeLight modult a gezelöbe (2).
2. Csallakoztassa az elektromos csatlakozast.

Javitás

4.23 Gap Illumination vilagitas csereje

Kovetelmeny:

A keszuleket levalasztotta az aramellatasrol.
A keszüléket leválasztotta a vizellatásrol.
Szetszerelte a külso ajtó.
Eltavolitotta kezelopanelt.

4.23.1 Gap Illumination vilagitas ehtavolitasa

1. 1. Valassza le a rogztloelemet (1).

2. Tavolitsa el az elektromos csallakozast a mukodetomodulbol (2).

2.1. Valassza le hátul a rogztöhorgot (1).

1. Tavolitsa el a fenyszalagot (2).

Javitás

3.1. Valassza le a rogztohorgot (1).

1. Emelje fel a PCB-t a tartóval, és távolítsa el a mücködtetőmodul vizából (2)

4.23.2 Gap Illumination vilagitas beszerelèse

1. Helyezze a PCB-tartot a mukodetomodul vázaba

1. Huzza meg addig, amig egy kattano hangot nem hall.

1. Szerelje be a fenyszalagot, es huzza meg addig, amig egy kattano hangot nem hall.

1. Csatlakoztassa a gezetéket a muködtetömodulhoz.

4.5.2 Montáz filtrov

1. Znovu zmontujte filtracny system. Uistite sa, ze aretacny vystupky na filtri na hrube necistoty zacvakla na svoje miesto.
2. Filtracny system vozte do spotrebica a filter na hrube necistoty otocte v smere hodinovych ruciciek. Uistite sa, Ze sa oznacenia slky zhoduju.

Oprava

4.16.2 Montáz prépadóvo vedenia

Skody sposobene vodou kvoli nespravnej montazi presadovhe vedenial Spravne vlozte presupradov vedenie dove odvidla zakladneho zfabu. Zacvaknite presupradov vedenie spravna ne svojé miesto hare.

1. 1. Umiestnite presupodov vedenie (1).

2. Presunte prepadove vedenie do tesnenia (2).

3. Zatlacte prepadove vedenie do vodidla tesnenia (3).
   4.Prepadové vedenie (4) vlozte presne.
4. Zacvaknite prepadov vedenie (5).

Oprava
