BP2203 - Furadeira BLAUPUNKT - Manual de utilização gratuito

Tipo de produto	Furadeira de impacto
Marca	Blaupunkt
Modelo	BP2203
Potência nominal	750 W
Tensão de alimentação	230-240 V~ CA
Velocidade sem carga	0-2800 rpm
Impactos por minuto	44.800 golpes/min
Mandril	Mandril de chave de 13 mm
Peso	2,2 kg
Punho auxiliar	Sim, removível e ajustável
Batente de profundidade	Sim, ajustável
Avanço/recuo	Sim, seletor
Variador de velocidade	Sim, gatilho de velocidade variável
Travamento em funcionamento	Sim, botão de travamento
Seletor de modo	Perfuração / Impacto
Proteção individual necessária	Óculos, luvas, protetor auricular, máscara antipoeira
Isolamento duplo	Sim
Garantia	3 anos contra defeitos de fabricação
Uso previsto	Doméstico, perfuração de madeira, metal, concreto

Perguntas frequentes - BP2203 BLAUPUNKT

Como instalar ou remover uma broca na furadeira BP2203?

Desconecte primeiro a ferramenta. Gire o colar do mandril no sentido anti-horário para abrir as mandíbulas, insira a broca até o fundo e aperte manualmente. Use a chave do mandril para apertar firmemente girando no sentido horário. Para remover, inverta o procedimento.

Como usar o batente de profundidade?

Afrouxe o punho auxiliar, insira a haste de profundidade hexagonal na ranhura do colar, posicione-a de modo que a ponta toque a peça na profundidade desejada e aperte novamente o punho.

Como mudar do modo perfuração para o modo impacto?

Use o seletor Impacto/Perfuração localizado na parte superior da ferramenta. Empurre para a esquerda para o modo impacto (concreto), para a direita para perfuração padrão.

Qual equipamento de proteção devo usar?

Use sempre óculos de segurança (norma EN166), luvas (EN388), protetor auditivo (EN352) e máscara antipoeira (EN149/EN405) adequada aos materiais.

A furadeira tem velocidade variável, como usar?

O gatilho é de velocidade variável: uma leve pressão dá velocidade baixa, pressão total dá velocidade máxima. Perfeito para começar devagar e depois acelerar.

Como inverter o sentido de rotação?

Empurre o interruptor Avanço/Recuo localizado acima do gatilho: para a esquerda para rotação horária (perfuração), para a direita para rotação anti-horária (desaparafusar). Nunca mude de sentido enquanto o mandril estiver girando.

O que fazer se o motor superaquecer?

Se a ferramenta ficar quente após uso prolongado em baixa velocidade, pare-a e deixe-a esfriar por pelo menos 15 minutos. Não cubra as aberturas de ventilação durante o uso.

Posso usar esta furadeira para perfurar metal?

Sim, no modo perfuração padrão. Use um punção para marcar o início, prenda a peça em um torno e aplique pressão moderada sem forçar.

Como limpar e manter a furadeira?

Desconecte sempre a ferramenta antes de limpar. Limpe com um pano seco. Mantenha as aberturas de ventilação desobstruídas. Não use solventes. Faça a revisão da ferramenta por um técnico autorizado se necessário.

O que cobre a garantia de 3 anos?

A garantia cobre defeitos de fabricação. Não cobre desgaste normal, danos devido a uso inadequado, quedas, tensão incorreta ou reparos não autorizados. Guarde a nota fiscal.

MANUAL DE UTILIZADOR BP2203 BLAUPUNKT

- Insira a chave do mandril (4) em um dos três orifícios (5) no corpo do mandril. Gire a chave do mandril no sentido anti-horário até que as maxilas do mandril liberem a broca.

Bloqueie o interruptor de gatilho (fig. 4)

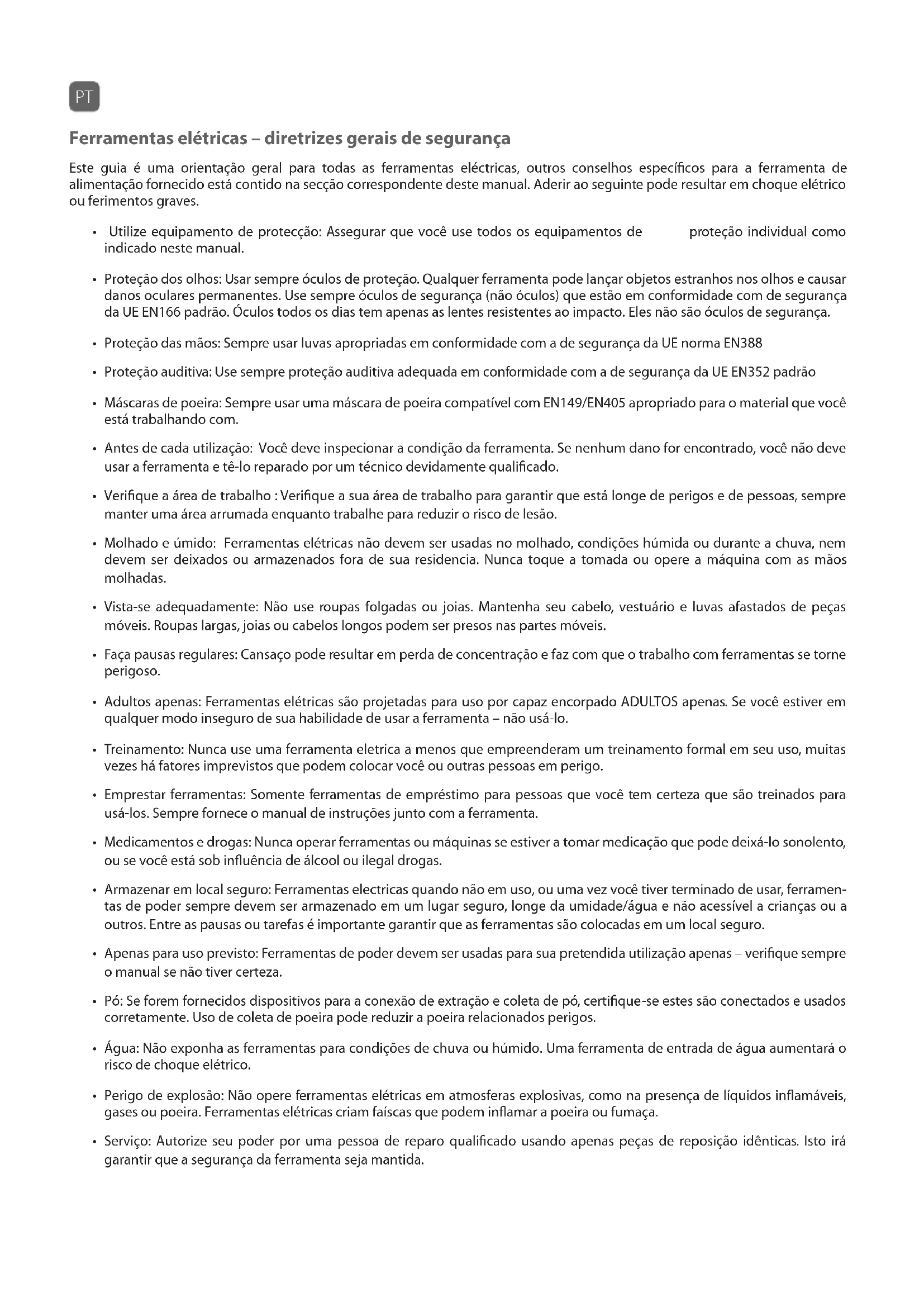

Ferramentas elétricas – diretrizes gerais de segurança

Este guia é uma orientação geral para todas as ferramentas elétricas; outros conselhos específicos para a ferramenta elétrica fornecida estão contidos na seção correspondente deste manual. Não seguir estas diretrizes pode resultar em choque elétrico ou ferimentos graves.

- Utilize equipamento de proteção: Assegure-se de usar todos os equipamentos de proteção individual indicados neste manual.

- Proteção dos olhos: Use sempre óculos de proteção. Qualquer ferramenta pode lançar objetos estranhos nos olhos e causar danos oculares permanentes. Use sempre óculos de segurança (não óculos comuns) que estejam em conformidade com a norma de segurança da UE EN166. Óculos comuns têm apenas lentes resistentes ao impacto; não são óculos de segurança.

- Proteção das mãos: Use sempre luvas apropriadas em conformidade com a norma de segurança da UE EN388.

- Proteção auditiva: Use sempre proteção auditiva adequada em conformidade com a norma de segurança da UE EN352.

- Máscaras de poeira: Use sempre uma máscara de poeira compatível com EN149/EN405, apropriada para o material com o qual você está trabalhando.

- Antes de cada utilização: Inspecione a condição da ferramenta. Se for encontrado qualquer dano, não use a ferramenta e mande repará-la por um técnico devidamente qualificado.

- Verifique a área de trabalho: Verifique a sua área de trabalho para garantir que está longe de perigos e de pessoas; mantenha sempre uma área arrumada enquanto trabalha para reduzir o risco de lesão.

- Molhado e úmido: Ferramentas elétricas não devem ser usadas em condições molhadas, úmidas ou durante a chuva, nem devem ser deixadas ou armazenadas fora de sua residência. Nunca toque na tomada ou opere a máquina com as mãos molhadas.

- Vista-se adequadamente: Não use roupas folgadas ou joias. Mantenha seu cabelo, vestuário e luvas afastados de peças móveis. Roupas largas, joias ou cabelos longos podem ser presos nas partes móveis.

- Faça pausas regulares: O cansaço pode resultar em perda de concentração e tornar o trabalho com ferramentas perigoso.

- Apenas adultos: Ferramentas elétricas são projetadas para uso apenas por adultos capazes. Se você estiver inseguro de sua habilidade de usar a ferramenta, não a use.

- Treinamento: Nunca use uma ferramenta elétrica a menos que tenha recebido treinamento formal em seu uso, pois muitas vezes há fatores imprevistos que podem colocar você ou outras pessoas em perigo.

- Emprestar ferramentas: Somente empreste ferramentas para pessoas que você tem certeza de que são treinadas para usá-las. Sempre forneça o manual de instruções junto com a ferramenta.

- Medicamentos e drogas: Nunca opere ferramentas ou máquinas se estiver tomando medicação que possa deixá-lo sonolento, ou se estiver sob influência de álcool ou drogas ilegais.

- Armazenar em local seguro: Ferramentas elétricas quando não estiverem em uso, ou depois de terminar de usá-las, devem sempre ser armazenadas em um local seguro, longe da umidade/água e não acessível a crianças ou outras pessoas. Entre pausas ou tarefas, é importante garantir que as ferramentas sejam colocadas em um local seguro.

- Apenas para uso previsto: Ferramentas elétricas devem ser usadas apenas para a finalidade pretendida – verifique sempre o manual se não tiver certeza.

- Pó: Se forem fornecidos dispositivos para conexão de extração e coleta de pó, certifique-se de que sejam conectados e usados corretamente. O uso de coleta de poeira pode reduzir os perigos relacionados à poeira.

- Água: Não exponha as ferramentas a condições de chuva ou umidade. A entrada de água em uma ferramenta aumentará o risco de choque elétrico.

- Perigo de explosão: Não opere ferramentas elétricas em atmosferas explosivas, como na presença de líquidos inflamáveis, gases ou poeira. Ferramentas elétricas criam faíscas que podem inflamar a poeira ou fumaça.

- Serviço: Autorize a manutenção da sua ferramenta elétrica a uma pessoa de reparo qualificada, usando apenas peças de reposição idênticas. Isso garantirá que a segurança da ferramenta seja mantida.

Ferramentas elétricas – Guia geral de segurança

Estes ainda são relevantes se você tiver adquirido uma ferramenta de bateria e for fornecido com um carregador de bateria.

• Use um RCD: Para uma operação segura, é sempre necessário usar um dispositivo RCD que o protegerá em caso de emergência elétrica.
• Voltagem de funcionamento: Antes de colocar a ferramenta em funcionamento, certifique-se de que a tensão indicada na placa de identificação é a mesma do seu fornecimento de eletricidade.
• Cabos de extensão: Assegure-se sempre de que o cabo não se torne um perigo de tropeço, roteando-o com segurança para o seu local de trabalho. Não ande sobre o cabo nem coloque objetos sobre ele, pois isso resultará em danos. É importante que você esteja ciente da localização de um cabo de extensão sempre que estiver trabalhando para evitar acidentes. Sempre proteja os cabos de alimentação de bordas afiadas, calor e óleo. Não permita que o cabo fique com nós ou torcido.
• Se o cabo de extensão ficar danificado: Tire o plugue da tomada imediatamente, não toque no cabo até que você tenha desligado a tomada.

Instruções de segurança específicas da máquina

Saiba sobre a sua furadeira de impacto. Não ligue a furadeira de impacto até que você tenha lido e entendido este Manual de instruções. Aprenda as aplicações da ferramenta e suas limitações, bem como os perigos potenciais específicos relacionados a esta ferramenta.

- Use apenas brocas e acessórios projetados para uso com esta furadeira, quando usar esta furadeira na opção de furadeira. Brocas padrão NÃO são projetadas para uso em uma furadeira de impacto e não devem ser usadas com a furadeira de impacto. Elas podem quebrar e causar ferimentos graves.

- Sempre mantenha as mãos fora do caminho da broca. Evite posições de mãos estranhas onde um súbito deslize poderia causar a sua mão se mover para o caminho da furadeira.

- Ao perfurar paredes, certifique-se de que não há cabos elétricos escondidos.

- Para evitar ferimentos acidentais, retire sempre o plugue da tomada antes de instalar ou remover uma broca.

- Antes de iniciar a operação, pressione o interruptor da broca para certificar-se de que a broca não oscila ou vibra.

- Certifique-se de que o fuso tenha chegado a uma parada completa antes de tocar o mandril ou tentar trocar a broca.

- Sempre certifique-se de que o mandril de coroa dentado esteja apertado e a broca esteja firmemente presa no mandril antes de iniciar a furadeira.

Manual de instruções

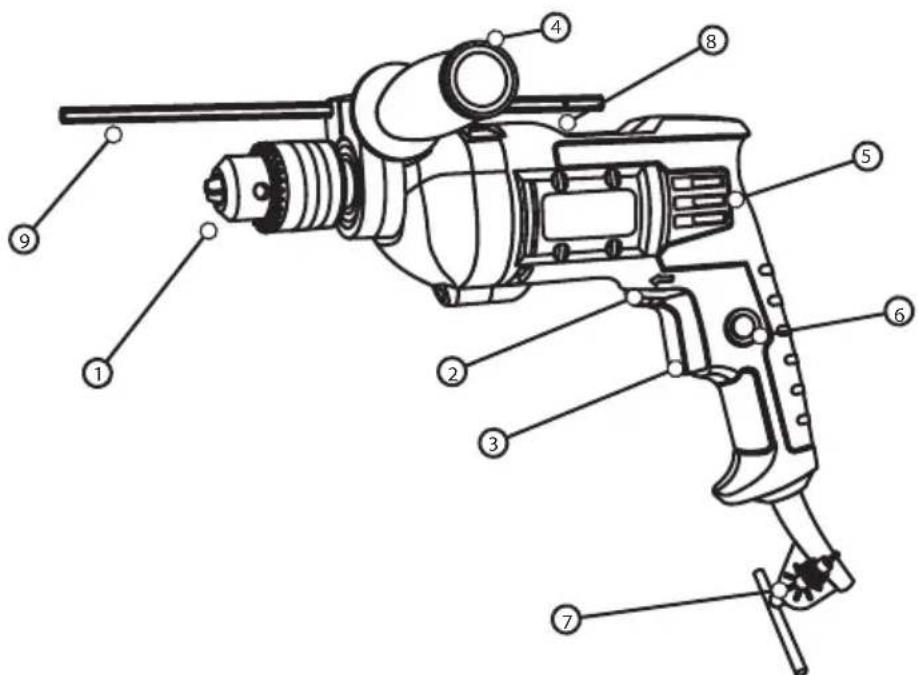

1. Mandril de coroa dentado
2. Botão de avanço/recuo
3. Gatilho de velocidade variável
4. Alça auxiliar adicional
5. Aberturas de ventilação
6. Trava de segurança
7. Chave de mandril de brocas
8. furadeira/broca
9. Barra de parada de profundidade

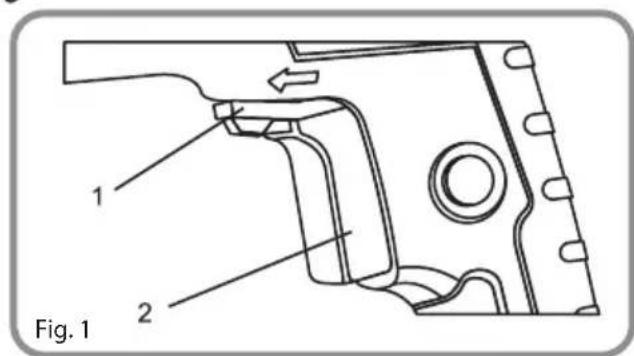

Interruptor de avanço/retrocesso (1) (Fig. 1)

Para fazer com que a furadeira gire no sentido horário para a perfuração, empurre o botão de avanço/recuo para a esquerda. Para fazer a broca girar no sentido anti-horário, aperte o botão de avanço/recuo para a direita. Nunca mude a posição do interruptor de avanço/retrocesso enquanto o mandril esteja girando.

Esta furadeira é equipada com um interruptor de ligar/desligar com velocidade variável.

- Para iniciar a perfuração, aperte o gatilho suavemente.

- A furadeira girará na velocidade mais lenta quando o gatilho for pressionado levemente. A furadeira girará na velocidade mais rápida quando o gatilho for totalmente pressionado.

- Para parar a furadeira, solte o interruptor de gatilho.

- Perfurar em baixa velocidade por um longo período de tempo pode causar aquecimento excessivo do motor da furadeira. Se a furadeira ficar quente, pare a perfuração e deixe-a esfriar por pelo menos 15 minutos.

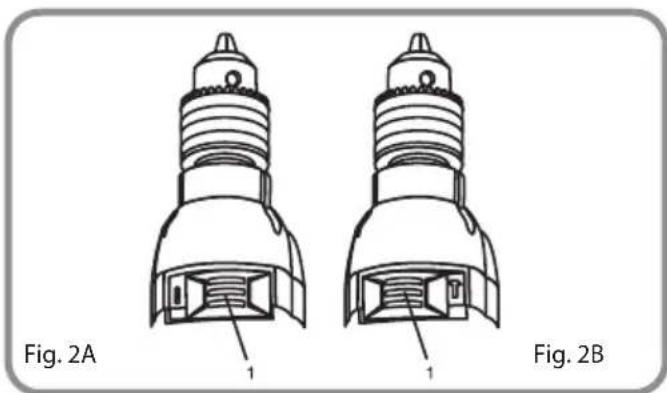

Interruptor de furadeira/impacto (Fig. 2)

O interruptor de furadeira/impacto (1) é usado para mudar o modo de perfuração entre perfuração convencional e de impacto para perfurar concreto. Para operar a furadeira no modo de furadeira, empurre o interruptor de furadeira/impacto para a direita (Fig. 2A). Para operar a broca no modo de impacto, empurre o interruptor de furadeira/impacto para a esquerda (Fig. 2B).

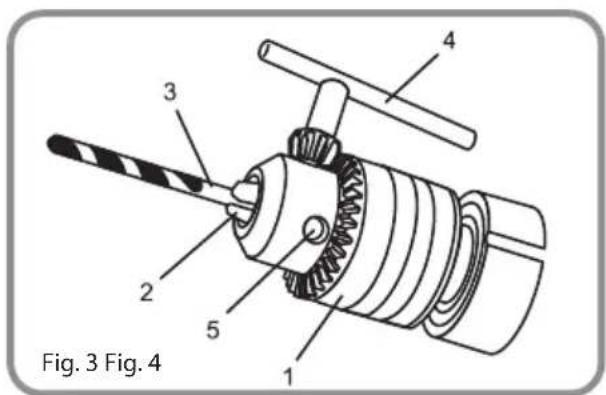

Instalação de brocas (Fig. 3)

AVISO: Nunca segure o corpo do mandril com uma mão e use a energia da furadeira para girar o corpo da furadeira para afrouxar ou apertar as brocas. Podem ocorrer ferimentos graves.

- Retire o plugue da fonte de energia.

- Gire o colar do mandril (1) no sentido anti-horário até que as mandíbulas do mandril (2) abram o suficiente para aceitar a broca (3).

- Insira a broca no mandril até o comprimento total das mandíbulas ou até que a parte espiral da broca fique próxima às mandíbulas do mandril. Levante um pouco a frente da furadeira para evitar que a broca caia das mandíbulas do mandril.

- Aperte as mandíbulas do mandril na broca girando o corpo do mandril no sentido horário.

- NOTA: Certifique-se de que a broca esteja devidamente alinhada nas mandíbulas e não em um ângulo. Se estiver um pouco desalinhada, a broca pode ser lançada do mandril quando a furadeira for iniciada.

- Termine de apertar as mandíbulas do mandril inserindo a chave do mandril (4) em um dos três furos (5) do corpo do mandril. Gire a chave no sentido horário até que a broca seja mantida firmemente no lugar pelas mandíbulas do mandril.

- Inserir a chave do mandril (4) em um dos três orifícios (5) no corpo do mandril. Girar a chave do mandril no sentido horário até as maxilas do mandril liberarem o bocado da broca.

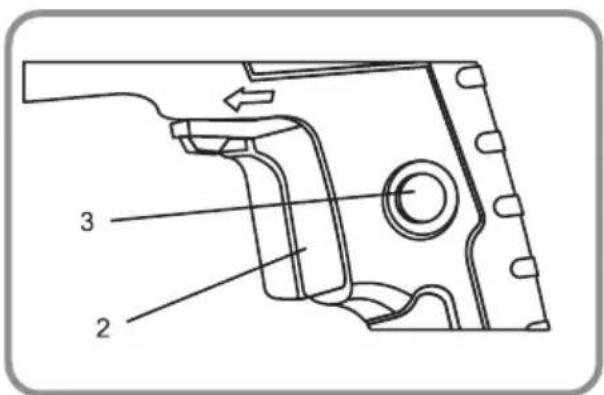

Bloqueio do interruptor de gatilho (Fig. 4)

O recurso de bloqueio do interruptor de gatilho permite que o interruptor de gatilho seja bloqueado na posição ON na velocidade máxima quando em operação contínua por longos períodos que são requeridos.

- Para travar o gatilho na posição ON, puxe o interruptor do gatilho (2) para começar a perfurar. Continue a apertar o gatilho até que a broca atinja sua velocidade máxima. Empurre o botão de bloqueio do interruptor de gatilho (3) no cabo da furadeira. Solte o interruptor do gatilho enquanto segura o botão de bloqueio do interruptor de gatilho no cabo da furadeira. A furadeira vai continuar a correr a toda velocidade.

- Para liberar o botão de bloqueio do interruptor de gatilho, puxe o gatilho e em seguida solte-o.

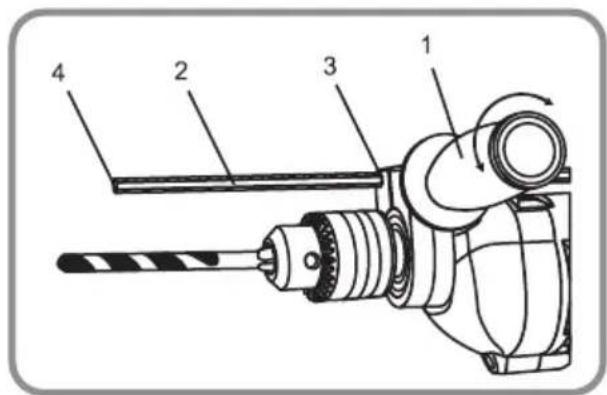

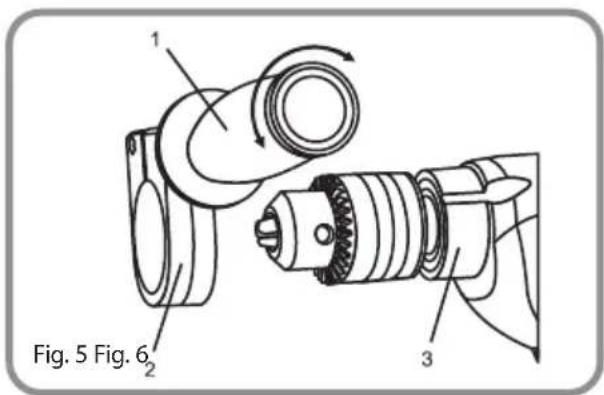

Instalando o punho adicional (Fig. 5)

Instalar a alça auxiliar (1) para operação da furadeira com duas mãos. Isto é particularmente importante quando perfurando concreto.

• Gire a alça auxiliar adicional no sentido anti-horário para abrir o colar de montagem (2). - Deslize a alça auxiliar adicional sobre o mandril e na habitação da broca totalmente (3). • Gire a alça auxiliar adicional para uma posição confortável. - Gire a alça auxiliar adicional no sentido horário para apertar o anel de montagem para a habitação da furadeira. - Nota: Não aperte demais a alça auxiliar. Pode quebrar o colarinho de montagem.

• O comprimento da profundidade é usado como um indicador para controlar a profundidade do furo perfurado.
• Gire a alça auxiliar adicional (1) no sentido anti-horário para abrir o colarinho de montagem.
• Insira a haste de profundidade hexagonal (2) no orifício correspondente na alça auxiliar de montagem do colar (3).
• Posicione a haste de profundidade para que a ponta (4) entre em contato com a peça de trabalho quando a perfuração atingir a profundidade apropriada.
• Nota: A alça auxiliar adicional deve ser colocada na posição horizontal, para permitir que o limitador de profundidade seja inserido no colarinho de montagem. Aperte a alça auxiliar, girando-a no sentido horário.

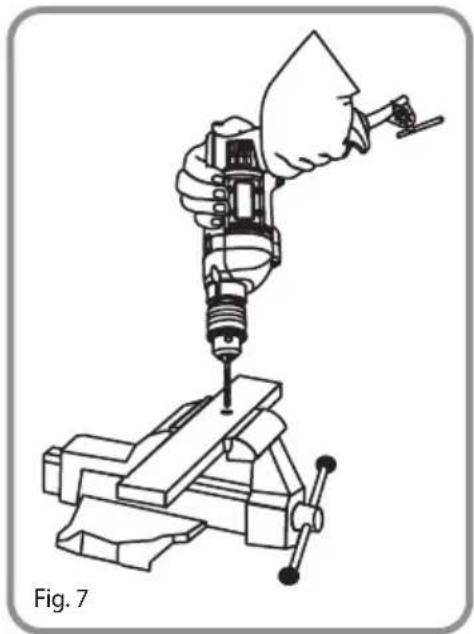

Perfuração (Fig. 7).

• Quando perfurar superfícies lisas, superfícies duras como metal, use um punção de centro para marcar o local do furo desejado. Isto impedirá que a broca escorregue do centro quando o buraco é iniciado.
• A peça a ser perfurada deve ser fixada em uma morsa ou com braçadeiras para que não gire como a broca gira.
• Verifique o bocado de broca para certificar-se de que está firmemente fechada no mandril de broca e verifique se o botão de avanço/retrocesso está em posição de avanço.
• Mantenha a furadeira firmemente com ambas as mãos sempre que possível. Use uma mão para agarrar a alça e o interruptor.
• Nota: Certifique-se de que a mão colocada sobre o corpo da broca não cobre as saídas de ar. Cobrir os respiradouros de ar irá reduzir o resfriamento do motor e possivelmente causar o sobreaquecimento do motor.
• Quando segurando a furadeira firmemente, coloque a ponta da furadeira no ponto a ser perfurado. Aperte o gatilho para começar o treino.
• Mova a furadeira para a peça de trabalho aplicando apenas pressão suficiente para manter o corte da broca. Não force o bocado de broca ou aplicar pressão lateral para alongar o buraco.

AVISO: Esteja preparado para emperrar. Quando esta situação ocorre, a broca tem uma tendência a encravar na peça de trabalho. Isto fará com que o corpo da furadeira gire na direção oposta à rotação de perfuração da furadeira e pode causar perda de controle. Isto é mais provável acontecer quando perfurando através do material como você completar a furação. Se você não está preparado, esta perda de controle pode resultar em ferimentos graves.

No caso que isso aconteça, enquanto segurando a furadeira firmemente pela alça, solte o dedo do gatilho. Tomar muito cuidado se você estiver operando a furadeira com o bloqueio do interruptor de gatilho ativo, será necessário liberar antes de que você possa relaxar seu aperto na furadeira.

Especificações do produto
Potência nominal 230-240v AC
Potência	750W
Velocidade do motor 0-2700 RPM
Batidas por minuto 43.200
Mandril de coroa dentado Chave de 13mm
Peso 2.2 kg

Símbolos

O manual ou placa de classificação na sua ferramenta pode mostrar símbolos. Estes representam informações importantes sobre o produto ou instruções sobre o seu uso.

	Você deve ler o manual de instruções Usar	e	protecção
	O produto é compatível com as normas de segurança CE		Usar a proteção de ouvido
	O produto é compatível com RoHS segurança padrões		Usar luvas de segurança
	Advertência geral		Usar a roupa protetora
	Dispor de acordo com as normas de WEEE		Usar máscara de segurança
	Contém bateria de Lithium-Ion		Usar proteção ocular
	O produto é isolado dobro		Usar proteção de cabeça
	Perigo de incêndio		Usar proteção respiratória
	Perigo de electrocussão

Disposição

Não descarte em lixo geral.

Tal como indicado na Directiva Europeia 2012/19/UE para os resíduos de equipamentos eléctricos e electrónicos, este produto deve ser eliminado de uma forma segura para o meio ambiente. Recomendamos levá-lo para uma instalação de reciclagem.

Garantia

Este produto possui 3 anos de garantia para defeitos de fabricação. O período de garantia será contado a partir da data de compra do produto, de acordo com a factura de compra. A garantia do produto cobre apenas defeitos de fabricação, defeitos resultantes de uso impróprio, como cair, transporte inadequado, conexão à fonte de alimentação, não em conformidade com a tensão especificada neste manual, inserção de objetos estranhos e desgaste natural de peças, peças de plástico (tampas, botões, alças, fechaduras de trava, cabos de alimentação, etc.) e peças metálicas (fios, motores, etc.).

Também não estão cobertos os danos devidos a agentes da natureza, raios, alimentos, mar, oxidação, humidade, etc. O produto perderá sua garantia se apresentar defeitos que, após a análise de nossos técnicos, sejam caracterizados como uso inadequado, uso profissional ou uso para fins para os quais não se destina (de acordo com o Manual do Proprietário). Esta garantia será anulada se verificar que o dispositivo foi adulterado ou foi reparado por uma pessoa ou serviço não autorizado pela BLAUPUNKT. A garantia é válida somente com o recibo/fatura fornecido na compra.

A BLAUPUNKT compromete-se a fornecer os serviços acima mencionados no período de garantia somente em locais onde mantenha um serviço autorizado. Os consumidores que não estão localizados perto de um centro de serviço autorizado devem ser responsáveis pelos custos e riscos de transporte para o serviço autorizado de sua escolha.

O desgaste natural não está coberto pela garantia.

Este produto é apenas para uso doméstico.
