Tipo de produto	Berbequim de percussão
Marca	Blaupunkt
Modelo	ImpactForce-750
Potência nominal	750 W
Velocidade variável	Sim, com controlo eletrónico
Velocidade máxima	3000 rpm
Capacidade de perfuração em betão	13 mm
Capacidade de perfuração em aço	10 mm
Capacidade de perfuração em madeira	25 mm
Tipo de mandril	Mandril sem chave de 13 mm
Sistema de percussão	Sim, mecanismo de percussão
Comprimento do cabo	2 m
Peso	1.8 kg
Dimensões	300 x 220 x 80 mm
Material do corpo	Plástico ABS com inserções de borracha
Alimentação	Cabo de alimentação de 2 m com ficha Schuko
Funções principais	Perfuração, aparafusamento, percussão
Inclui	Mala de transporte, brocas sortidas, limitador de profundidade
Manutenção e limpeza	Limpar com pano seco, evitar solventes
Segurança	Desligar antes de mudar acessórios; usar óculos de proteção
Peças sobressalentes	Escovas de carbono disponíveis
Reparabilidade	Design modular, fácil acesso às escovas
Informação geral	Manual do utilizador incluído, garantia de 2 anos

Perguntas frequentes - ImpactForce-750 BLAUPUNKT

Como trocar a broca?

Para trocar a broca, certifique-se de que o berbequim está desligado. Rode o mandril no sentido anti-horário para abri-lo, insira a broca e rode no sentido horário para apertar. Use a chave do mandril se necessário.

Que velocidade usar para diferentes materiais?

Para betão use velocidade alta com percussão; para metal use velocidade média; para madeira use velocidade baixa. Ajuste o controlo de velocidade variável.

Como limpar o berbequim?

Limpe o exterior com um pano seco. Não use água nem solventes. Limpe as grelhas de ventilação com ar comprimido.

O que fazer se o berbequim não arranca?

Verifique a ligação elétrica, o cabo de alimentação e o interruptor. Se continuar sem funcionar, consulte o serviço técnico.

Pode ser usado para aparafusar?

Sim, o berbequim tem função de aparafusamento. Use a velocidade baixa e ajuste o binário de aperto se tiver embraiagem.

Como usar o limitador de profundidade?

Insira o limitador na ranhura lateral, ajuste à profundidade desejada e fixe-o. Isto limita a profundidade de perfuração.

É necessário lubrificar o berbequim?

Não é necessário lubrificar o motor. As engrenagens estão lubrificadas de fábrica. Se notar ruídos, consulte o serviço técnico.

Que brocas usar?

Use brocas de aço rápido para metal, brocas de widia para betão e brocas de madeira. O mandril aceita brocas até 13 mm.

Como armazenar o berbequim?

Guarde o berbequim num local seco e limpo, preferencialmente na mala. Desligue o cabo e enrole sem dobrar.

Como trocar as escovas?

As escovas são de fácil acesso através de tampas laterais. Desligue o berbequim, retire as tampas, extraia as escovas gastas e insira as novas na mesma orientação.

MANUAL DE UTILIZADOR ImpactForce-750 BLAUPUNKT

Brasil: Importado e distribuído por SOMECO Ind. Com. Import. Export. Ltda. CNPJ: 01.872.488/0001-00 Origem

China. Validade: Indeterminada.

Chile: Importa, distribuye y garantiza Electronica Megatel SA (Someco Andina), Porvenir 140, Santiago Centro -

Chile. [e-mail]

CONTACTO DE SERVICIO TECNICO

En Argentina

SOMECO ELECTRONICS S.A.

Rua Alcântara 606/610

Vila Maria Baixa

CEP 02110-010

e-mail: [e-mail]

Fone: (5511) 2795-4190

En Chile

ELECTRONICA MEGATEL S.A.

Porvenir 140

Santiago Centro - Chile

e-mail: [e-mail]

Tel.: [phone]

SOMECO ANDINA S.A.

- Aviso! Leia todas as instruções antes de operar o produto. O não cumprimento de todas as instruções listadas abaixo pode resultar em choque elétrico, incêndio ou ferimentos graves.

- Atenção! Leia todos os avisos e instruções de segurança. O não cumprimento dos avisos e instruções abaixo pode resultar em choque elétrico, incêndio e / ou ferimentos graves.

- a. Mantenha a área de trabalho limpa e bem iluminada. A desordem ou a iluminação insuficiente nas áreas de trabalho podem causar acidentes.

- b. Não use a ferramenta elétrica em um ambiente explosivo, onde existam combustíveis líquidos, gases ou materiais em pó. Ferramentas elétricas produzem faíscas que podem inflamar materiais em pó ou vapores.

- c. Mantenha crianças e outras pessoas longe da área de trabalho ao usar a ferramenta elétrica. Uma distração pode fazer com que você perca o controle da ferramenta.

• 2. SEGURANÇA ELÉTRICA

- a. O plugue da ferramenta elétrica deve ser compatível com a tomada usada. Não é permitido modificar o plugue de nenhuma forma. Não utilize adaptadores de ferramentas elétricas aterradas. Os plugues não modificados adequados para as respectivas tomadas reduzem o risco de choque elétrico.

- b. Evite deixar seu corpo tocar em partes aterradas, como canos, radiadores, fogões e geladeiras. O risco de exposição a um choque elétrico é maior se seu corpo estiver em contato com o solo.

- c. Não exponha ferramentas elétricas à chuva e evite a entrada de líquidos. Existe o perigo de choque elétrico se determinados líquidos entrarem na ferramenta elétrica.

- d. Tome cuidado com o cabo elétrico. Não use o cabo de alimentação para transportar ou pendurar a ferramenta eléctrica, ou arrancar-lo para remover o plugue da tomada. Mantenha o cabo de alimentação afastado de calor, óleo, bordas afiadas ou peças móveis. Danificados ou emaranhados cabos eléctricos podem provocar um choque eléctrico.

- e. Ao trabalhar com a ferramenta elétrica ao ar livre, use apenas cabos de extensão aprovados para uso externo. Usar um cabo de extensão adequado para uso ao ar livre reduz o risco de choque elétrico.

- F. Se o uso de uma ferramenta elétrica em um local úmido for inevitável, use uma fonte protegida por um dispositivo de corrente residual (RCD). O uso de um dispositivo de corrente residual reduz o risco de choque elétrico. Nota: O termo "Dispositivo de corrente residual (RCD)" pode ser substituído pelo termo "Interruptor de circuito de falha de aterramento (GFCI)" ou "Disjuntor de fuga à terra (ELCB)".

• 3. SEGURANÇA PESSOAL

- a. Estar ciente do que você está fazendo e use a ferramenta de poder sabiamente. Não use a ferramenta se você está cansado, ou após o uso de álcool, drogas ou medicamentos. Não sendo vigilantes enquanto estiver usando uma ferramenta de poder pode ferir gravemente você.

- b. Use equipamento de proteção individual. Sempre use proteção ocular, respiratória e auditiva. Equipamentos de proteção como máscara contra poeira, calçado de segurança com sola antiderrapante, capacete ou protetor auditivo, usados nas condições certas, contribuem para a redução de lesões corporais.

- c. Evite a inicialização inadvertida. Certifique-se de que a chave está na posição desligada antes de conectar a fonte de alimentação ou bateria, pegar ou transportar a ferramenta. Carregar ferramentas elétricas com o dedo na chave ou conectá-las com a chave ligada pode causar acidentes.

- d. Remova as ferramentas de ajuste ou chaves antes de conectar a ferramenta elétrica. Uma ferramenta ou chave fixa a uma parte rotativa da ferramenta elétrica pode causar ferimentos durante a operação.

• e. Tem cuidado. Evite adotar uma posição que cansa seu corpo; mantenha os pés firmes no solo e mantenha o equilíbrio o tempo todo. Isso permitirá que você controle melhor sua ferramenta elétrica no caso de uma situação inesperada.
• F. Use roupas adequadas. Não use roupas largas ou joias. Mantenha seu cabelo, roupas e luvas longe de peças móveis. Roupas largas, joias ou peças móveis de cabelo comprido.
• g. Sempre que for possível usar equipamento de extração ou coleta de pó, certifique-se de que eles sejam montados e usados corretamente. O uso de equipamento de coleta de poeira reduz os riscos de poeira.

• 4. USO E CUIDADOS COM AS FERRAMENTAS ELÉTRICAS

- a. Não sobrecarregue a ferramenta elétrica. Use a ferramenta elétrica correta para cada aplicação. Com a ferramenta elétrica certa, você pode trabalhar melhor e com mais segurança dentro da faixa de potência indicada.

- b. Não use ferramentas elétricas com um interruptor defeituoso. Ferramentas elétricas que não podem ser conectadas ou desconectadas são perigosas e devem ser reparadas.

- c. Desconecte o plugue da fonte elétrica e / ou a bateria da ferramenta elétrica antes de fazer ajustes, trocar acessórios ou armazenar a ferramenta elétrica. Esta medida preventiva reduz o risco de conexão acidental da ferramenta elétrica.

- d. Guarde as ferramentas elétricas fora do alcance de crianças e pessoas que não estão familiarizadas com seu uso. As ferramentas elétricas usadas por pessoas inexperientes são perigosas. e. Cuide bem de suas ferramentas elétricas. Verifique se as partes móveis da ferramenta elétrica estão funcionando corretamente, sem emperrar e se existem peças quebradas ou deterioradas que podem afetar o funcionamento da ferramenta. Se a ferramenta elétrica estiver com defeito, repare-a antes de usá-la novamente. Muitos acidentes são causados por ferramentas elétricas com manutenção insuficiente.

- F. Mantenha as ferramentas de corte limpas e afiadas. Ferramentas de corte mantidas corretamente são melhor guiadas e controladas.

- g. Use a ferramenta elétrica, acessórios, acessórios de ferramenta, etc. de acordo com estas instruções, e levar em consideração as condições de trabalho e a tarefa a ser executada. O uso de ferramentas elétricas para trabalhos diferentes daqueles para os quais foram projetadas pode ser perigoso.

• 5. SERVIÇO TÉCNICO

- a. A reparação da sua ferramenta eléctrica só deve ser efectuada por técnicos autorizados, utilizando apenas peças sobressalentes originais. Esta é a única forma de garantir a segurança da ferramenta eléctrica.

- b. O não cumprimento da seção a. pode causar risco de choque elétrico, incêndio e / ou ferimentos graves

• 6. SEGURANÇA ELÉTRICA

- A ferramenta tem isolamento duplo; não requer uma conexão de aterramento. Verifique sempre se a tensão da rede corresponde ao valor indicado na placa de identificação. Em caso de dúvida, consulte seu fornecedor de energia elétrica.

- Aviso! Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um centro de serviço autorizado. Se o cabo for substituído por uma pessoa não qualificada ou igualmente qualificada, mas não autorizada, a garantia não terá efeito.

INSTRUÇÕES DE SEGURANÇA PARA TODAS AS OPERAÇÕES

• Avisos de segurança comuns para todas as operações de lixamento, lixamento, escova de arame e polimento, e para operações de corte e esmerilhamento abrasivo
• para. Esta ferramenta elétrica foi projetada para ser usada como esmeril, lixadeira, escova de aço, polidora ou esmeril. Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidas com esta ferramenta elétrica. O não cumprimento de todas as instruções listadas abaixo pode resultar em choque elétrico, incêndio e / ou ferimentos graves.
• b. Não use acessórios que não sejam especificamente projetados e recomendados pelo fabricante da ferramenta. O fato de o acessório poder ser conectado à ferramenta elétrica não garante um funcionamento seguro.
• c. A velocidade nominal do acessório deve ser igual à velocidade máxima indicada na ferramenta elétrica, no mínimo. Acessórios que funcionam mais rápido do que sua velocidade nominal podem quebrar e se soltar.
• d. O diâmetro externo e a espessura do acessório devem estar dentro da faixa de capacidade da ferramenta elétrica. Acessórios de tamanho incorreto não podem ser protegidos ou controlados adequadamente.
• e. O tamanho do eixo das lâminas, flanges, almofadas de apoio e quaisquer outros acessórios deve ser dimensionado adequadamente para o eixo da ferramenta elétrica. Acessórios com orifícios que não correspondem ao sistema de montagem da ferramenta elétrica ficarão desequilibrados, vibrarão excessivamente e podem resultar na perda de controle da ferramenta.
• F. Não use um acessório danificado. Inspezione o acessório antes de cada utilização; por exemplo, o disco abrasivo para verificar se ele não tem fichas ou rachaduras; o bloco de apoio para fissuras, lascas ou desgaste excessivo e a escova de arame para fios soltos ou quebradas. Se o aparelho ou acessório cai, inspezione por danos ou instalar um bom acessório conhecido. Depois de inspecionar e instalar um acessório, posição si mesmo e outras pessoas afastadas do plano do acessório rotativo e executar a ferramenta em velocidade máxima sem carga durante um minuto. acessórios danificados geralmente quebrar durante este teste.
• g. Use equipamento de proteção individual. Dependendo da aplicação, você deve usar uma viseira, óculos de segurança e óculos de segurança. Conforme o caso, usar uma máscara de pó, protetores auriculares, luvas e avental da loja para se proteger de pequenos chips abrasivos e chips de peças. Protecção dos olhos deve ser capaz de parar os resíduos voláteis que são gerados nas diferentes operações. A máscara respiratória e deve ser capaz de filtrar as partículas produzidas pelo funcionamento da ferramenta. A exposição prolongada ao ruído alto pode causar perda auditiva.
• h. Mantenha as pessoas presentes a uma distância segura da área de trabalho. Qualquer pessoa que entrar na área de trabalho deve usar equipamento de proteção individual. Fragmentos de uma peça de trabalho ou acessório quebrado podem voar e causar ferimentos além da área de operação próxima.
• eu. Ao realizar uma operação em que o equipamento de corte podem tocar em fios elétricos ou o próprio cabo, segure a ferramenta apenas pelas superfícies isoladas. Entrar em contacto com um condutor energizado pode gerar um choque eléctrico através de peças metálicas da ferramenta.
• j. Afaste o cabo do acessório giratório. Se você perder o controle da ferramenta, o cabo pode ser cortado ou emaranhado e sua mão ou braço pode ser puxado em direção ao acessório giratório.
• k. Nunca descanse a ferramenta até que o acessório pare completamente. O acessório rotativo pode prender a superfície e causar perda de controle da ferramenta.
• eu. Não opere a ferramenta elétrica enquanto a carrega perto de você. O contato acidental com o acessório rotativo pode fazer com que ele se prenda na roupa e atire o acessório em direção ao seu corpo.
• m. Limpe as aberturas da ferramenta elétrica com frequência. O ventilador do motor atrairá poeira para a tampa e o acúmulo excessivo de poeira de metal pode causar riscos elétricos.
• n. Não use a ferramenta elétrica perto de materiais inflamáveis. As faíscas podem inflamar esses materiais.
• ou. Não use acessórios que requerem refrigerantes líquidos. Usar água ou outros refrigerantes líquidos pode causar eletrocussão ou choque elétrico.
• p. Sempre use a alça lateral. Aperte a alça com firmeza. A alça lateral deve sempre ser usada para

manter o controle da ferramenta em todos os momentos.

INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA BROCAS DE PERCURSO

• a. Use proteção acústica ao usar brocas de martelo. A exposição ao ruído pode causar perda de audição.
• b. Segure a ferramenta elétrica apenas pelas alças isoladas ao realizar trabalhos em que a ferramenta de corte possa tocar em fios elétricos ocultos ou em seu próprio cabo. O contato com fios energizados pode fazer com que as partes metálicas expostas da ferramenta elétrica causem choque no usuário.
• c. Use grampos ou outra maneira prática de prender e apoiar a peça de trabalho em uma plataforma estável. Segurar o trabalho com as mãos ou contra o corpo causa perda de estabilidade e pode levar à perda de controle.
• d. Antes de perfurar paredes, pisos ou tetos, verifique a localização da fiação e das tubulações.
• e. Evite tocar na ponta da broca imediatamente após a perfuração, pois ela estará quente.

INFORMAÇÕES ADICIONAIS DE SEGURANÇA

- AVISO! Use SEMPRE óculos de segurança. Óculos de uso diário NÃO são óculos de segurança. Use também máscaras faciais ou antipó se o corte produzir poeira. SEMPRE USE EQUIPAMENTO DE SEGURANÇA CERTIFICADO

- AVISO! Algumas partículas de lixamento, serragem, trituração, perfuração e outras atividades de construção contêm produtos químicos que causam câncer, defeitos de nascença e outros problemas reprodutivos. Alguns exemplos desses produtos químicos são:

• Chumbo de tintas à base de chumbo,
• Sílica cristalina de tijolos, cimento e outros produtos de alvenaria, e
• Arsênio e cromo de madeira tratada quimicament

- O risco dessas exposições varia dependendo da frequência com que este tipo de trabalho é realizado. Para reduzir a exposição a esses produtos químicos, recomenda-se ao trabalho em áreas bem ventiladas e uso de equipamento de segurança aprovado, como máscaras de poeira especialmente concebidos para filtrar partículas microscópicas. Evitar o contacto prolongado com as partículas de poeira de lixar, serrar, moagem, perfuração, e outras actividades de construção. Vista roupa protectora e lave as áreas expostas com sabão e água. Evite entrar poeira na boca e olhos ou ficar sobre a pele para impedir a absorção de substâncias químicas nocivas.

- AVISO! O uso desta ferramenta pode gerar ou espalhar partículas de poeira, que podem causar lesões respiratórias graves e permanentes ou outras lesões. Sempre use proteção respiratória adequada para exposição à poeira. Mantenha seu rosto e corpo longe do contato com as partículas.

- AVISO! Durante o uso, use sempre proteção auditiva adequada e certificada. Sob determinadas circunstâncias e dependendo do período de uso, o ruído produzido por este produto pode contribuir para a perda de audição.

- AVISO! Quando não estiver em uso, coloque o moedor sobre uma superfície estável onde não pode acidentalmente mover, slide, ou tropeçar ou cair

- AVISO! Para reduzir o risco de ferimentos pessoais, tenha muito cuidado ao trabalhar em torno de um canto ou borda, pois o movimento repentino e violento da ferramenta pode ocorrer se a lâmina ou outro acessório entrar em contato com uma segunda superfície ou bord

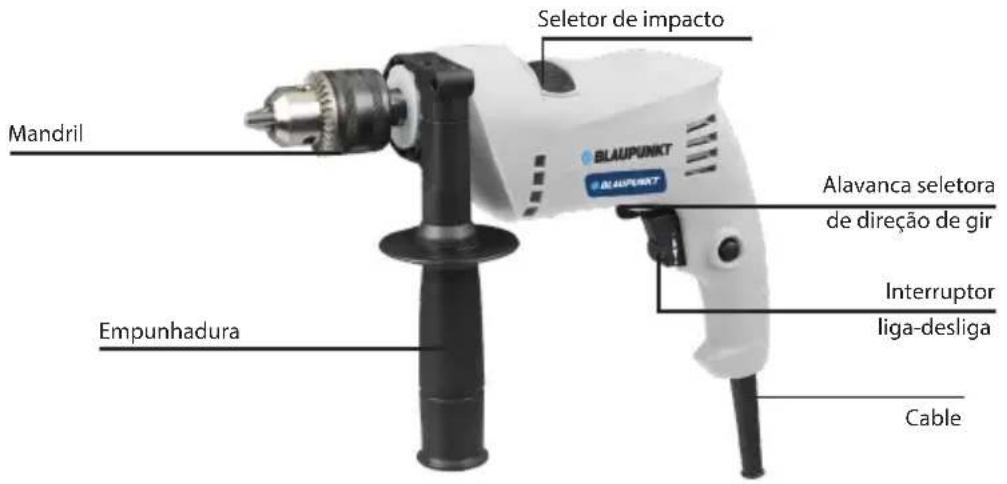

CONTROLES E PEÇAS

INSTRUÇÕES DE USO

• NUNCA pressione o botão de bloqueio com a máquina em funcionamento.
• USE a empunhadura lateral para um melhor controle.
• NÃO pressione a broca contra a obra até que a broca atinja a velocidade de rotação. NÃO pare até parar de perfurar para evitar o superaquecimento do motor.
• Evite sobrecarregar a máquina.

• COLOCAÇÃO E MUDANÇA DE BROCAS DE PERFURAÇÃO
- Limpe o mandril de poeira ou lascas, se houver, para facilitar a centralização e o assentamento da broca.
- Insira a broca até o fundo do mandril e aperte com a mão girando a manga externa dianteira no sentido anti-horário, com a broca segura, enquanto segura a manga traseira com a outra mão enquanto ajusta.

- ATENÇÃO: o comprimento máximo da broca não pode ultrapassar a metade do comprimento total da broca.

• USO DO INTERRUPTOR
- Para ligar a máquina, pressione o interruptor. Para desligá-lo, solte-o. A furadeira está equipada com um botão de bloqueio do gatilho para permitir que a furadeira funcione continuamente.
- Para colocar a máquina em operação contínua, mantenha o gatilho pressionado e, ao mesmo tempo, pressione o botão de bloqueio. Solte o gatilho enquanto contínua a pressionar a trava. Desta forma, a máquina permanecerá em operação contínua.

• SELETOR DESLIZANTE DE GIRO E GIRO + IMPACTO
- O sentido de rotação da broca é controlado a partir da alavanca no gatilho.
- Quando a broca está na posição normal de perfuração, a alavanca deve estar à direita quando vista da frente do gatilho.
- Ao contrário, deve estar à esquerda.
- Mudanças de direção só devem ser feitas com o gatilho liberado e a furadeira parada.

• SWING + SELETOR DE DESLIZAMENTO DE IMPACTO
• Para perfurar aço. madeira ou plástico: coloque o seletor na posição do ícone da broca.
• Para perfurar alvenaria com brocas de carboneto de tungstênio: coloque o botão na posição do ícone do martelo.

AS ESPECIFICAÇÕES TÉCNICAS

• Potência máxima: 750W
  • Velocidade sem carga: 0-3000 / min - rpm
• Mandril 13 mm
• Função de impacto
  • Tensão: 127V \~,60Hz, 750W
  (depende da região, consulte a etiqueta do produto)
  • Pais de Origem: Rep. Pop. China
• Especificações e imagens sujeitas a alterações sem aviso prévio

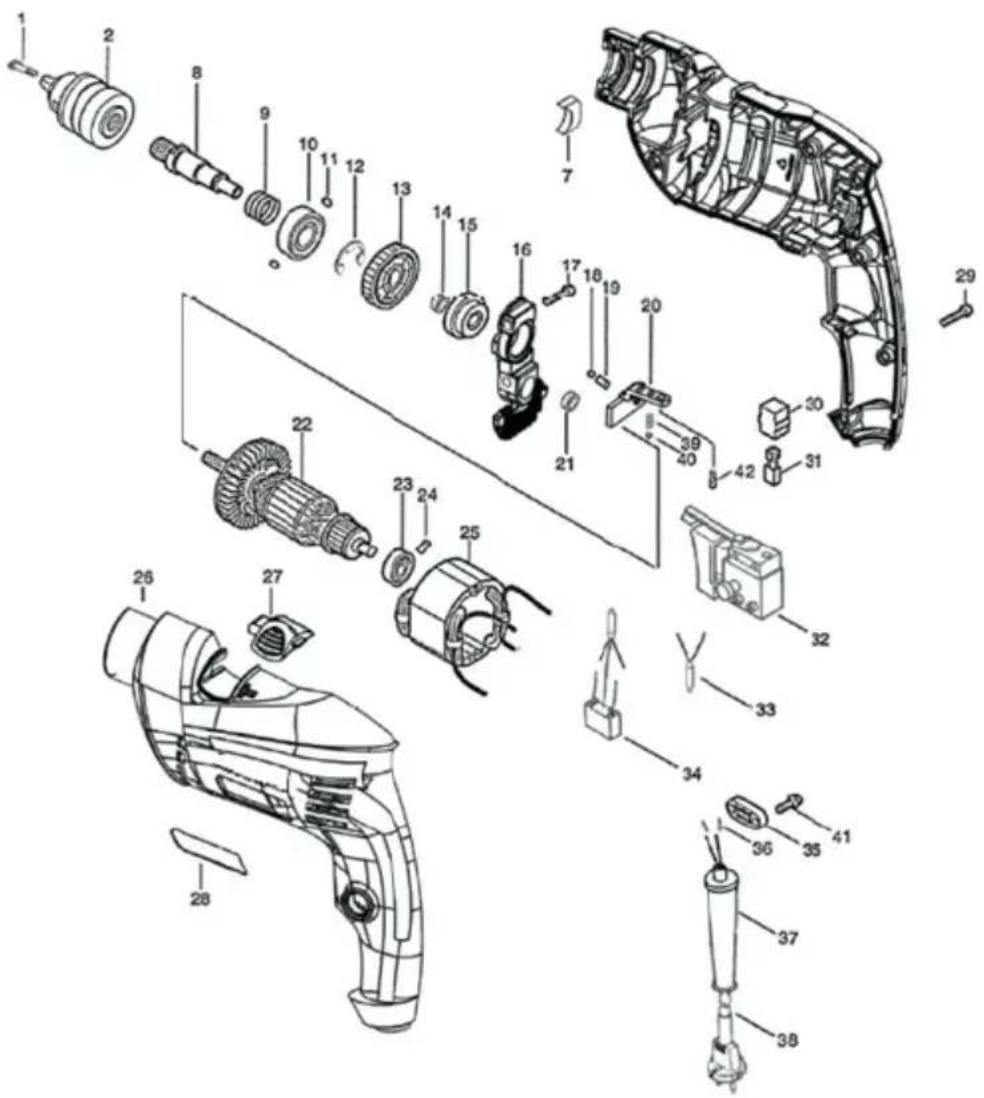

DIAGRAMA ESQUEMATICO
