MANUAL DE UTILIZADOR CP 143142 Orbegozo

Leia este manual cuidadosamente antes de utilizar este aparelho e guarde-o para consulta futura. Só assim, poderá obter os melhores resultados e a máxima segurança na utilização.

Leia este código QR para acessar mais informações sobre este ventilador de teto, incluindo detalhes de instalação. Ou acesse www.orbegozo.com e procure o número do modelo no site.

FUNCIONAMIENTO DEL VENTILADOR

AVISO Para evitar possíveis choques elétricos, certifique-se de que a alimentação está desligada na caixa de fusíveis principal antes de fazer a cablagem.

Instruções gerais de segurança

Antes de por este aparelho a funcionar, leia muito atentamente as instrucoes de emprego e guarde-as muito bem, juntamente com o talao de garantia, o talao de compra e, tanto quanto possivel, a embalagem com os elementos interiores. Se puser o aparelho a disposicao de terceiros, entregue-lhes também as Instrucoes de Utilizacao.

1. Este aparelho pode ser usado por crianças maiores de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, sempre que lhes seja dada a supervisão apropriada ou instruções para a utilização do aparelho de forma segura e de modo a que compreendam os perigos inerentes. Não deixe que crianças brinquem com o aparelho. Não permita a limpeza e manutenção do aparel-ho pelo utilizador a crianças sem vigilância.

2. As crianças deverão ser supervisionadas, para se assegurar de que não brincam com a unidade.

3. Mantenha o aparelho e o seu cabo fora do alcance de crianças menores de 8 anos.

4. PRECAUCÃO: Para a segurança dos seus filhos, nao deixe partes da embalagem (sacos plásticos, papelao, esferovite, etc.) ao alcance dos mesmos.

5. Se o cabo de ligação estiver danificado recorra a um serviço técnico autorizado.
6. Nunca desligue o aparelho puxando pelo cabo.
7. Não ponha em funcionament se o cabo ou a ficha estiverem estragados ou se observa que o aparelho não funciona correctamente.
8. Não utilize o aparelho com as mãos molhadas.
9. Não mergulhe o aparelho em agua nem em nengum outro líquido.
10. Antes de efectuar a sua limpeza comprobé que o aparelho está desligado.
11. O aparelho deve ser instalado de acordo com a regulamentação nacional para instalações eléctricas.
12. Este aparelho destina-se apenas a uso domméstico.
13. No caso em que você precisa de uma cópia do manual de instruções, você pode encontrá-lo em www.orbegozo.com.
14. ATENÇÃO: Em caso de utilização incorreta do aparelho, há um risco de possíveis lesões.

Outras precauções específicas.

1. Os meios de interrupção que devem ser incorporados na instalação fixa, para sua interrupção omnipolar da rede de alimentação, devem apresentar uma separação de contactos com pelo menos 3 mm em todos os pólos.

2. Assegure-se que o lugar da instalação deixa a rotação da hélice do ventilador livre. A hélice deve estar a pelo menos 2,30 mts do solo.

3. Se instalar mais do que um ventilador assegure-se para não misturar as palas das hélices de diferentes ventiladores, mesmo que sejam do mesmo modelo.

4. Antes de começar a instalação na rede eléctrica, retire os fusíveis ou desligue o interruptor principal do alimentador eléctrico.

5. Depois de instalar o ventilador, certifique-se que todas as fixações estão correctas a fim de evitar uma queda do ventilador.

6. O ventilador deve estar desligado e parado antes de trocar a direcção da rotação.

7. Comprove que o ponto de fixação do aparelho é capaz de suportar o peso do ventilador em movimento (no mínimo 50 Kg.).

Suporte de teto	Tigela	barra de suporte
Motor	Lâminas	Tampa de acoplamento
Lâmpada LED	teto	Controle remoto
Bolsa de acessórios montagem

INSTALAÇÃO DO VENTILADOR

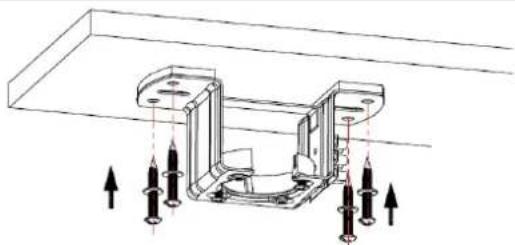

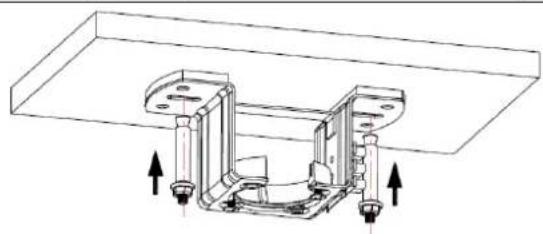

1. Coloque o suporte de teto com os dois parafusos e buchas (dependendo do tipo de teto)

Em tetos de concreto, faça dois furos de 8 mm e insira o parafuso. Alinhe o suporte com o orifício e aperte a porca.

Em tetos de madeira, fixe o suporte com os 4 parafusos.

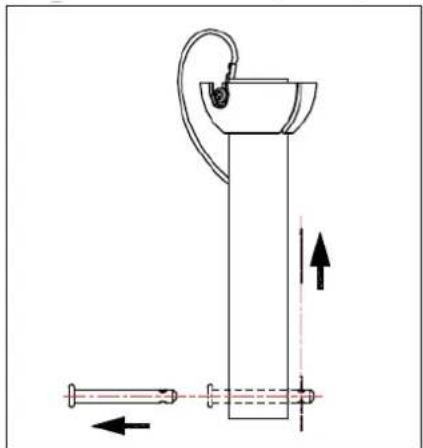

1. Passe a barra de suporte pela abertura na tampa do acoplamento

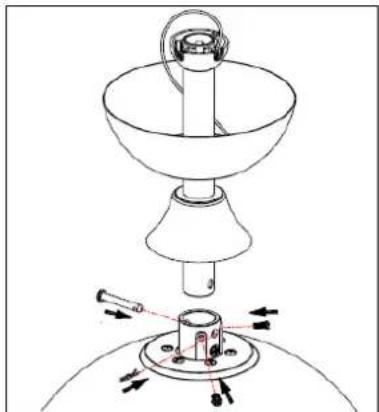

1. Afrouxe os parafusos de ligação do motor e fixe a barra com tampa ao motor usando o pino flangeado e os parafusos.

ATENÇÃO: É muito importante garantir que o pino flange esteja corretamente instalado e fixado. A má fixação do pino pode resultar na queda do ventilador.

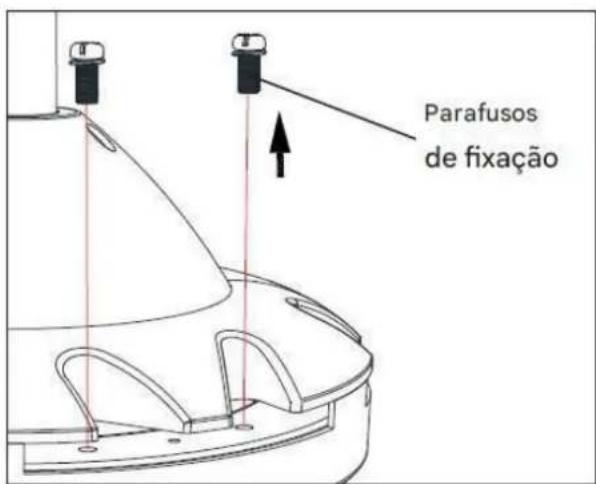

1. Retire os parafusos já pré-instalados no porta-lâmina e aparafuse as lâminas na cabeça do motor.

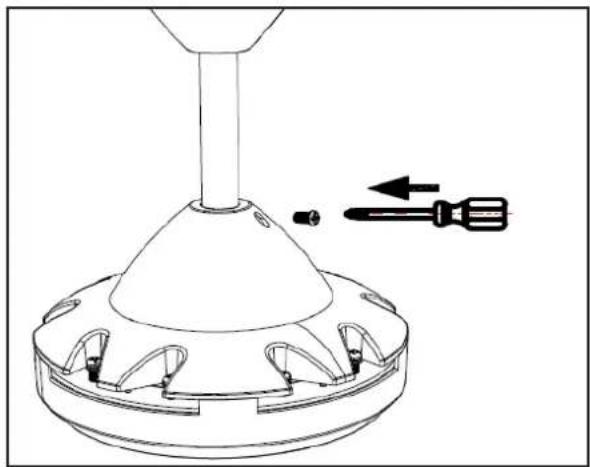

Aparafuse a tampa ao colocá-la na posição.

INSTALAÇÃO DA LÂMINA

Parafusos de fixação

Parafusos de fixação Lâminas

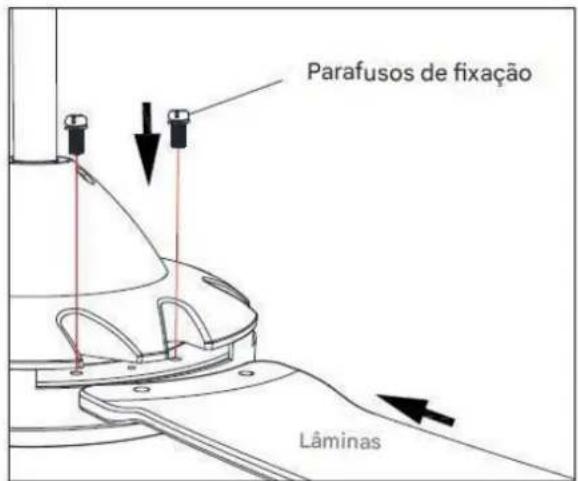

Fixe as lâminas ao motor com os parafusos.

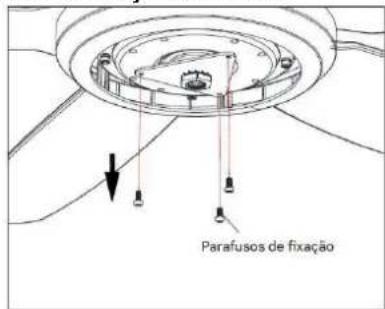

INSTALAÇÃO DE LUZ

Parafusos de fixação

Parafusos de fixação

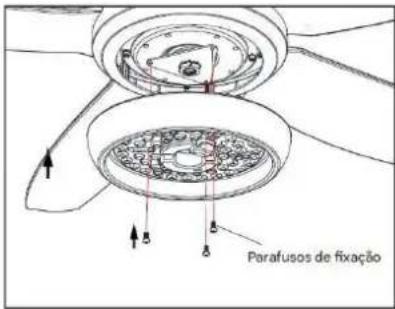

Fixe a plac a de LED no corpo do ventilador com os parafusos de fixação.

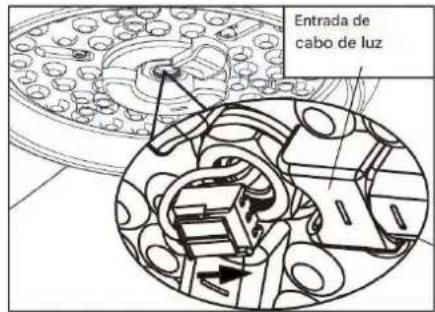

Conecte os 2 fios de luz à placa de LED corretamente e verifique se estão inseridos corretamente.

Instale o difusor girando-o no sentido horário.

Slot Língua

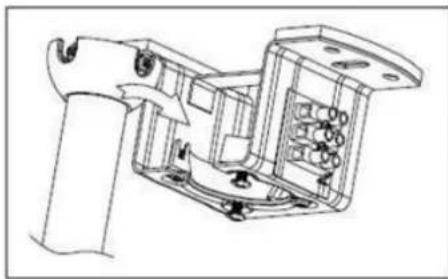

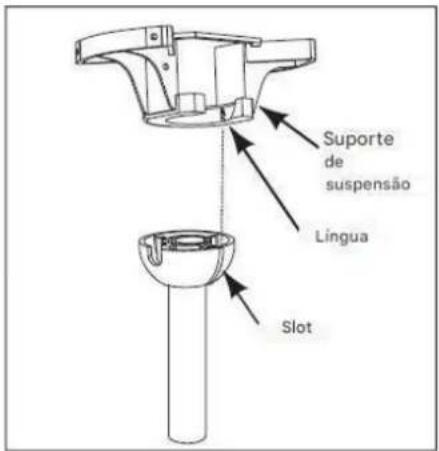

1. Levante o ventilador com cuidado e coloque a barra de suporte oscilante no suporte de suspensão preso ao teto. Certifique-se de que a ranhura da bola esteja devidamente alinhada com a aba da barra de suporte.

Suporte de suspensão Lingua Slot

AVISO

O ventilador deve ser pendurado com pelo menos 230 cm de distância do chão até as pás.

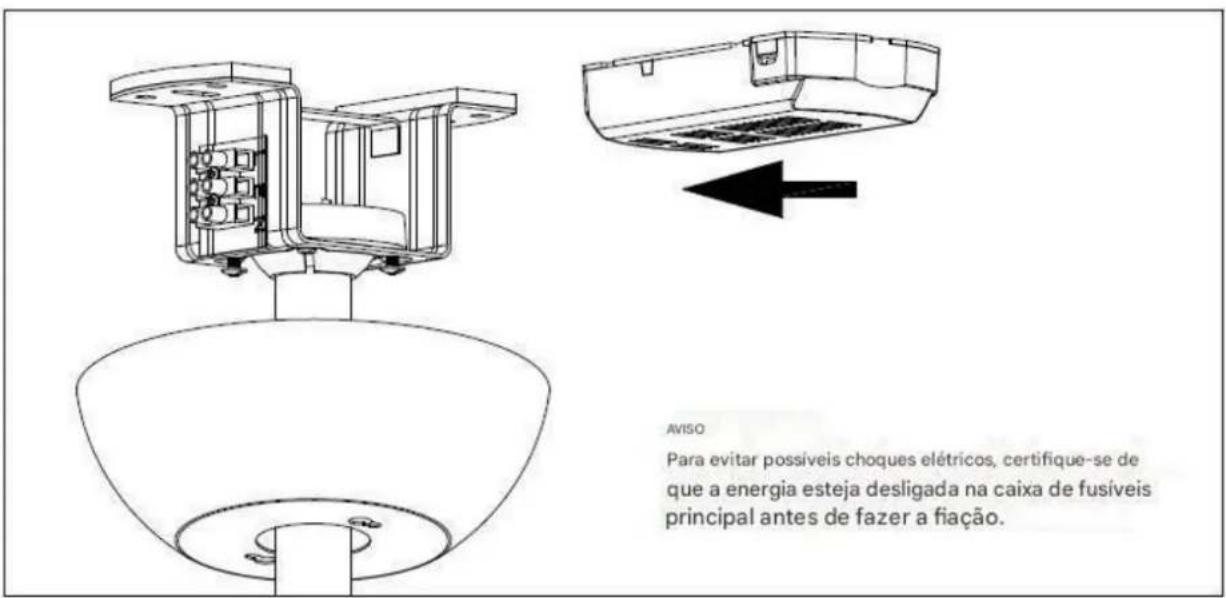

CONEXÃO DE CONTROLE REMOTO

AVISO Para evitar possíveis choques elétricos, certifique-se de que a energia esteja desligada na caixa de fusíveis principal antes de fazer a fiação.

Nota: Certifique-se de que a energia esteja desconectada do painel elétrico da casa antes de conectar a fiação.

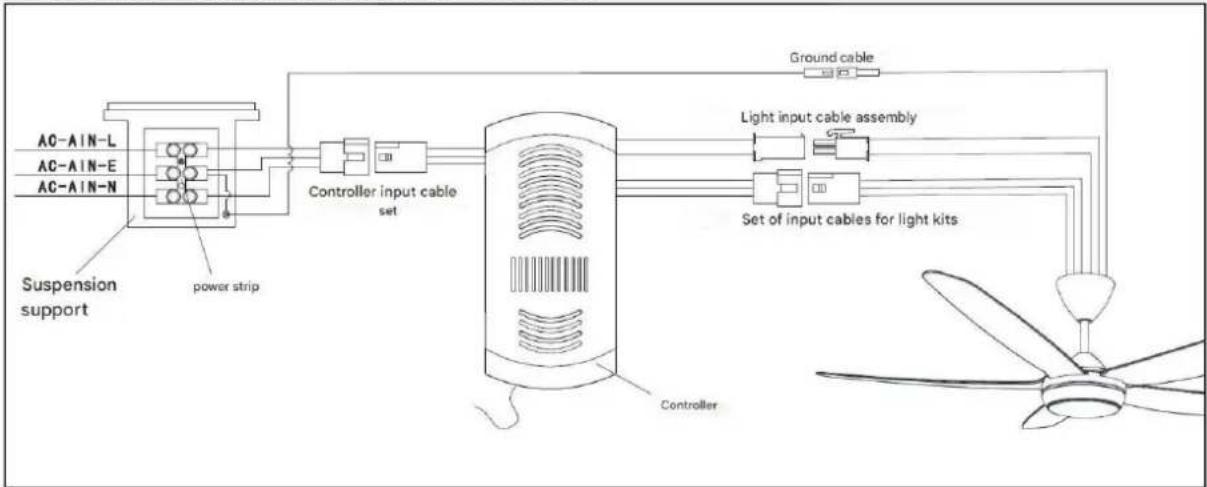

DIAGRAMA DE FIAÇÃO DO CONTROLADOR

AC-AIN-L AC-AIN-E AC-AIN-N Suspension support power strip Controller input cable set Ground cable Light input cable assembly Set of input cables for light kits Controller

MONTAGEM DA COPA

Monte a tigela apertando os dois parafusos

Observe que todos os ventiladores de teto não são iguais, mesmo no mesmo modelo!

Alguns podem se mover mais ou menos que outros. O movimento de alguns centímetros é bastante aceitável e não significa que o ventilador cairá.

Embora todas as lâminas sejam pesadas e agrupadas por peso, é impossível eliminar completamente a oscilação. Isto não deve ser considerado um problema. Os ventiladores de teto tendem a se mover durante a operação porque geralmente não são montados de forma rígida.

KIT DE EQUILÍBRIO

Se houver algum movimento após a instalação do ventilador de teto, confirme se os parafusos que fixam a esfera de suspensão, o suporte de teto, o suporte da lâmina e a lâmina estão apertados. Se uma das peças acima não estiver bem fixada, recoloque-a. Se estiver corretamente fixado, proceda da seguinte forma.

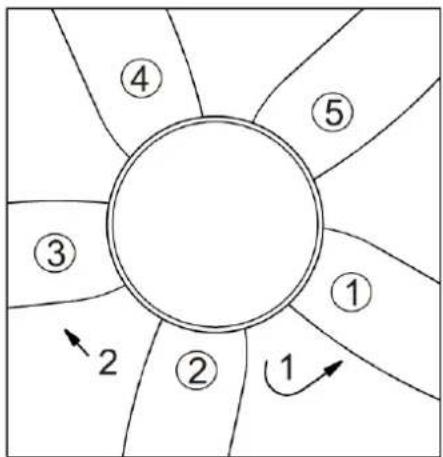

1. Altere a posição das pás do ventilador:

Se não houver melhora após a mudança de posição das pás, remova as pás 2 e 3 do ventilador e troque-as novamente para observar o efeito.

1. Ajuste com kit de equilíbrio.

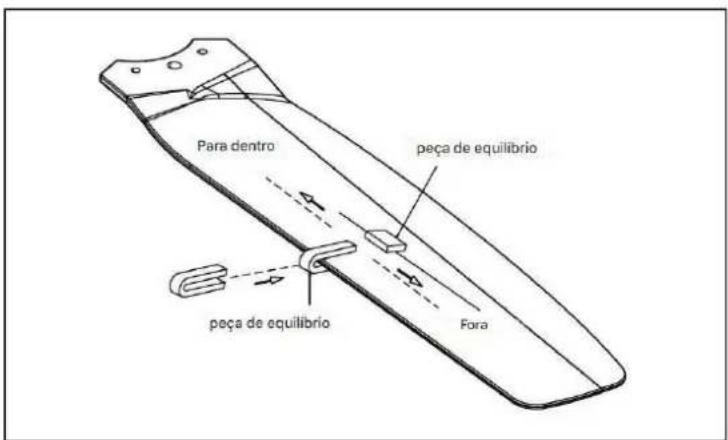

I. Retire o saco de equilíbrio da caixa da embalagem, use um grampo de equilíbrio para selecionar uma das pás do ventilador e prenda o grampo de equilíbrio na borda traseira da pá do ventilador.

J. Ligue o interruptor do ventilador para ver se o movimento do ventilador de teto diminuiu. Se não melhorar, tente outra pá do ventilador. Experimente todas as pás do ventilador para encontrar a pá com o equilíbrio de fixação mais fraco.

K. Coloque o grampo de equilíbrio na pá do ventilador com oscilação mais fraca, mova-o para dentro ou para fora na borda da pá do ventilador, ligue o ventilador de teto para encontrar a melhor posição do grampo de equilíbrio para controlar o equilíbrio da oscilação.

L. Pegue o peso da balança, remova a fita dupla-face do peso e cole-a no centro da raquete na posição do clipe da balança.

Para dentro peça de equilibrio peça de equilibrio Fora

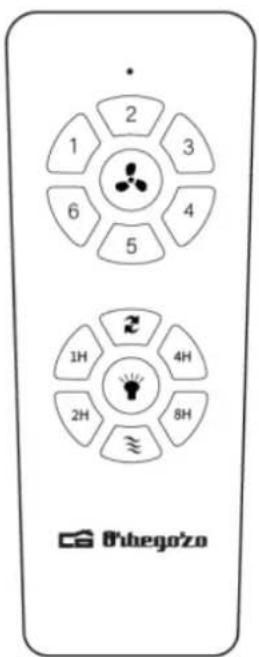

OPERAÇÃO DO VENTILADOR

Para ligar o ventilador, pressione uma das velocidades, 1/2/3/4/5/6, sendo 1 a mais baixa e 6 a mais alta. Você pode alterar a velocidade a qualquer momento pressionando o nível desejado.

Ligue/desligue a luz (caso seu ventilador tenha luz embutida)

Modo brisa

Este botão altera o sentido de rotação das lâminas. No inverno, selecione a curva ascendente, pois eles direcionarão ele ar esquentar encurralado aproximar do fã na direção caindo por toda a sala. Quando estiver quente, selecione o giro para baixo e o lâminas criará um brisa que distribuirá por o sala.

Pressione 1H: o ventilador e a luz desligarão em 1 hora.

Pressione 2H: o ventilador e a luz desligarão em 2 horas.

Pressione 4H: o ventilador e a luz serão desligados em 4 horas.

Pressione 8H: o ventilador e a luz desligarão em 8 horas.

Para selecionar uma cor clara siga estes passos:

1. Acenda a luz com o botão do controle remoto ou com o interruptor de parede.

2. Desligue e ligue até acender na cor desejada.

3. Depois que a cor for selecionada, você deve esperar pelo menos 10 segundos até que a luz acenda novamente depois de desligá-la.

OBSERVAÇÃO. Se você desligar a luz e ligá-la em menos de 10 segundos, a cor da luz mudará novamente.

MANUTENÇÃO E LIMPEZA

- Troque a bateria abrindo a tampa do compartimento da bateria no controle remoto, coloque 2 pilhas AAA e certifique-se de que a polaridade da pilha corresponda ele diagrama do compartimento (Observação: O pilha Não esse incluído). Recoloque a tampa do compartimento.

- Certificar-se sempre de que ele compartimento de a pilha permaneceu bom fechado.

- Não expor ele comando para distância para luz solar direta

- Não tentar recarregar o baterias esgotado. Existem baterias especiais recarregável, em cujo caso esse claramente especificado.

- Não puxar o baterias para o fogo, existe risco de explodido.

- Limpe o ventilador com um pano macio e seco. Nunca use esfregões, abrasivos ou produtos de limpeza químicos. Evitar que condensação entre em contato com o componentes elétricos.

RECOLHA DOS ELETRODOMÉSTICOS

A diretiva Européia 2012/19/EU referente à gestão de resíduos de aparelhos elétricos e eletrônicos (RAEE), prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contendor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a

recordar a obrigatoriedade de recolha separada. Os consumidores devem contatar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos.

DECLARAÇÃO DE CONFORMIDADE:

Este dispositivo está em conformidade com as exigências da Directiva de Baixa Tensão 2014/35/EU e os requisitos da diretiva EMC 2014/30/EU.

GARANTIA

Este aparelho está coberto e tem direito à garantia legal de acordo com a legislação em vigor a partir da data de compra. Guarde o recibo de compra para poder reclamar o seu direito à garantia. Para encontrar o serviço mais próximo de sua localização, entre em contato através do seguinte link da web: https://orbegozo.com/assistencia-tecnica/

Para qualquer tipo de consulta, dúvida ou incidente, pode contatar-nos através do nosso e-mail apresentado na página principal deste manual ou através do nosso serviço de assistência técnica em https://orbegozo.com/contacto/

Orbegozo não se responsabiliza por componentes e acessórios que estejam sujeitos a desgaste devido ao uso, bem como compostos perecíveis ou deteriorados por uso indevido. Também não será responsável se o proprietário tiver modificado tecnicamente o dispositivo. (Verifique as condições legais no nosso site).
