MANUAL DE USUARIO CP 143142 Orbegozo

Lea atentamente este manual antes de utilizar este aparato y guárdelo para futuras consultas. Sólo así podrá obtener los mejores resultados y la máxima seguridad de uso.

Escanee este código QR para acceder a más información acerca de su ventilador, incluidos detalles sobre su instalación o acceda a www.orbegozo.com y busque el modelo en la página web.

1. Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisión.

2. Se deberá supervisar a los niños para asegurarse de que no juegan con este aparato.

3. Mantenga el aparato y su cable fuera del alcance de los niños menores de 8 años.

4. PRECAUCIÓN: Para la seguridad de sus niños no deje material de embalaje (bolsas de plástico, cartón, polietileno etc.) a su alcance.

5. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, el servicio técnico o cualquier otro profesional cualificado.

6. No desconecte nunca tirando del cable.

7. No lo ponga en funcionamiento si el cable o el enchufe están dañados o si observa que el aparato no funciona correctamente.

8. No manipule el aparato con las manos mojadas.
9. No sumergir el aparato en agua o cualquier otro líquido.
10. Antes de su limpieza observe que el aparato está desconectado.
11. El aparato debe instalarse de acuerdo con la reglamentación nacional para instalaciones eléctricas.
12. Este aparato es sólo para uso doméstico.
13. En caso de necesitar una copia del manual de instrucciones, puede encontrarla en www.orbegozo.com.
14. ADVERTENCIA: En caso de mala utilización, existe riesgo de posibles heridas.

Otras precauciones específicas

1. Los medios de desconexión que deben ser incorporados a la instalación fija, para su desconexión omnipolar de la red de alimentación, deben presentar una separación de contactos de como mínimo de 3 mm en todos los polos.

2. Asegure que el lugar de instalación deje libre la rotación de la hélice del ventilador. La hélice debe estar como mínimo a 2.30 m. por encima del suelo una vez instalado.

3. Si va a instalar más de un ventilador asegúrese de no mezclar las palas de las hélices de distintos ventiladores, aunque sean del mismo modelo.
4. Antes de empezar a manipular la red eléctrica, quite los fusibles o desconecte el interruptor principal del suministro eléctrico.
5. Después de instalar el ventilador, asegúrese de que todas las fijaciones estén correctas para evitar la caída del ventilador.
6. El ventilador debe estar apagado y parado antes de cambiar la dirección de la rotación.
7. Compruebe que el punto de fijación del aparato sea capaz de soportar el peso del ventilador en movimiento (mínimo 50Kg).

COMPONENTES DEL VENTILADOR

Soporte de techo	Cazoleta	Barra de soporte
Motor	Aspas	Cubierta del acople
Lámpara LED	Plafón	Mando a distancia
Bolsa de accesorios de montaje

INSTALACIÓN DEL VENTILADOR

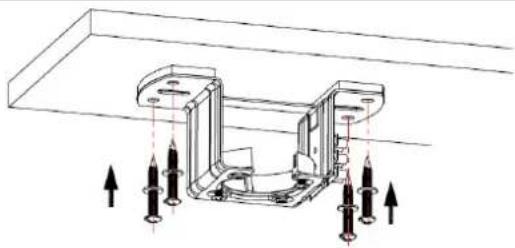

1. Colocar el soporte de techo con los dos tornillos y tacos (dependiendo del tipo de techo)

En techos de hormigón, taladre dos agujeros de 8mm e inserte el tornillo. Alinee el soporte con el orificio y luego apriete la tuerca.

En techos de madera, sujete el soporte mediante el uso de los 4 tornillos.

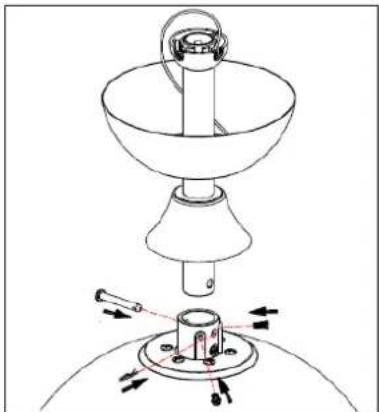

1. Pase la barra de soporte por el hueco de la cubierta de acople

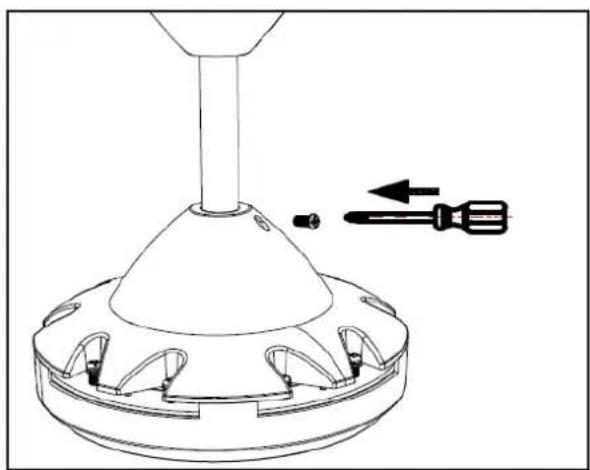

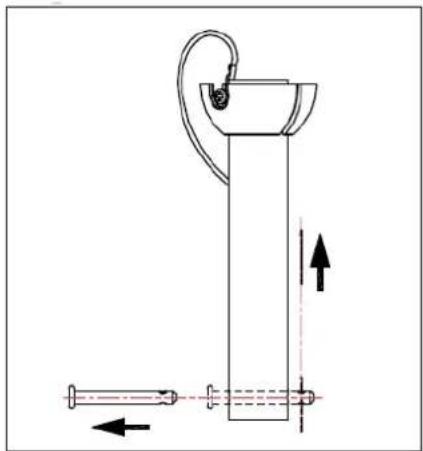

1. Afloje los tornillos de la unión del motor y acople la barra con la cubierta al motor mediante el pasador con brida y los tornillos

ATENCIÓN: Es muy importante asegurarse de que el pasador con brida está correctamente instalado y asegurado. Una mala fijación del pasador puede resultar en la caída del ventilador.

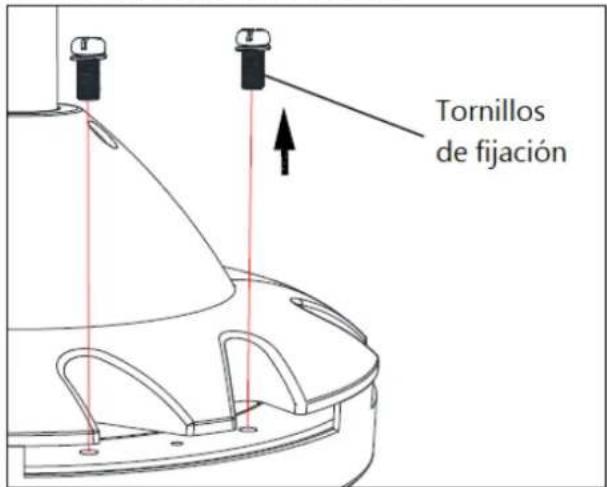

1. Retire los tornillos ya preinstalados en el soporte de las aspas y atornille las aspas a la cabeza del motor.

Atornille la cubierta cuando la coloque en su posición.

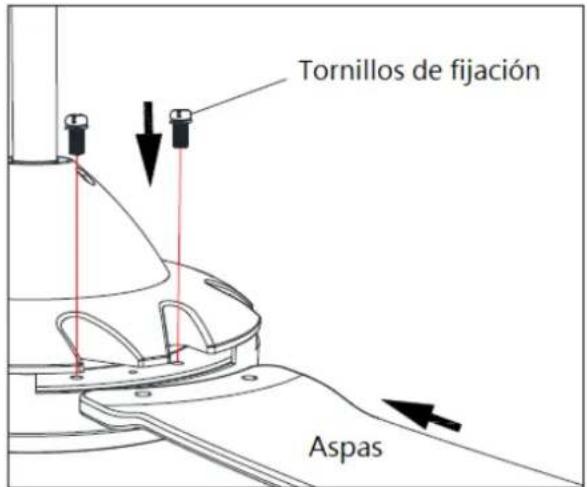

INSTALACIÓN DE LAS ASPAS

Tornillos de fijación

Tornillos de fijación Aspas

Fije las aspas al motor con los tornillos.

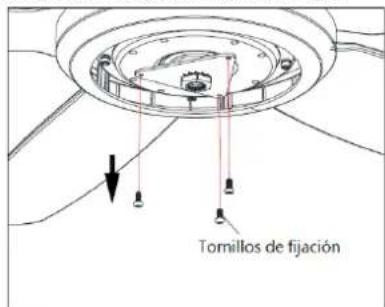

INSTALACIÓN DE LA LUZ

Tornillos de fijación

Tornillos de fijación

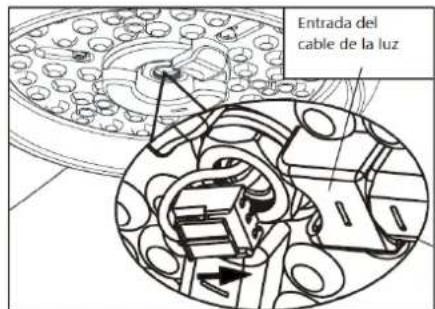

Entrada del cable de la luz

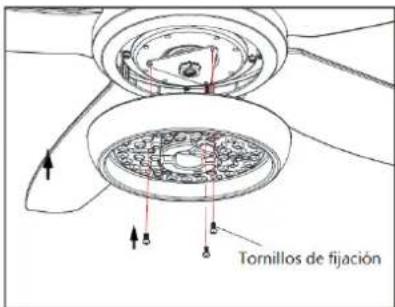

Fije la placa LED en el cuerpo del ventilador con los tornillos de fijación.
Conecte los 2 cables de luz a la placa LED correctamente y verifique si están insertados correctamente.

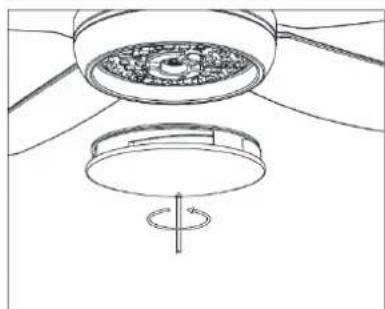

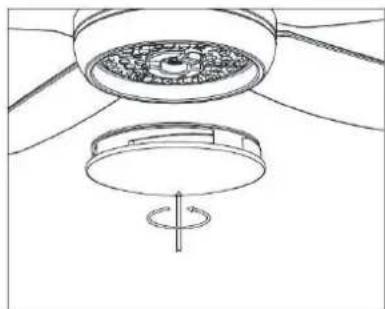

Instale el difusor girándolo en el sentido de las agujas del reloj.

Ranura Lengueta

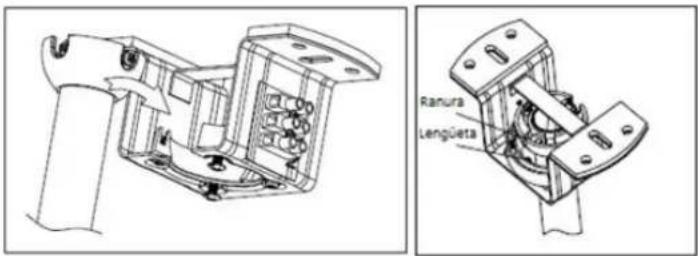

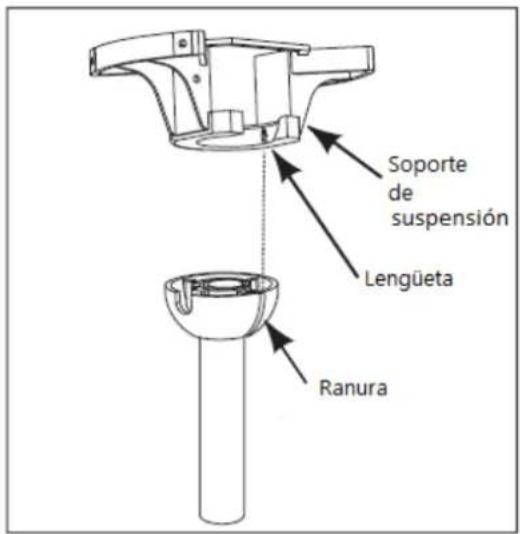

1. Levante con cuidado el ventilador y coloque la barra de soporte basculante en el soporte de suspensión fijado al techo. Asegúrese de que la ranura de la bola esté correctamente alineada con la lengüeta de la barra de soporte.

ADVERTENCIA

El ventilador debe colgarse con al menos 230 cm de espacio libre desde el suelo hasta las aspas.

Soporte de suspensión Lengüeta Ranura

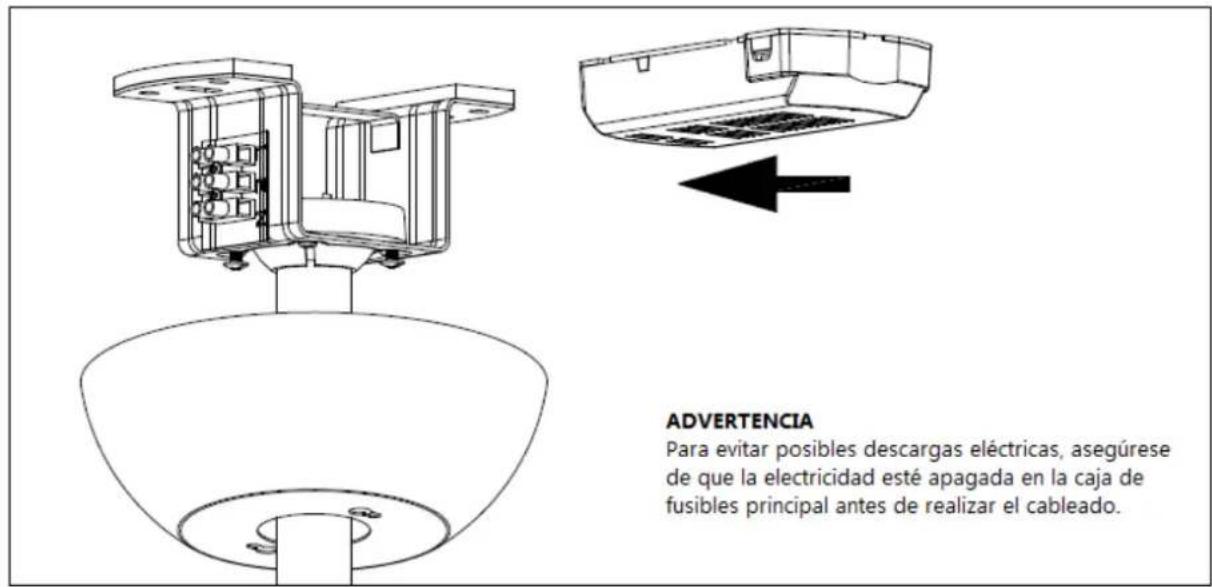

CONEXIÓN DEL MANDO A DISTANCIA

ADVERTENCIA Para evitar posibles descargas eléctricas, asegúrese de que la electricidad esté apagada en la caja de fusibles principal antes de realizar el cableado.

Nota: Asegúrese de que la corriente está desconectada desde el cuadro eléctrico de la vivienda antes de realizar el conexiónado del cableado.

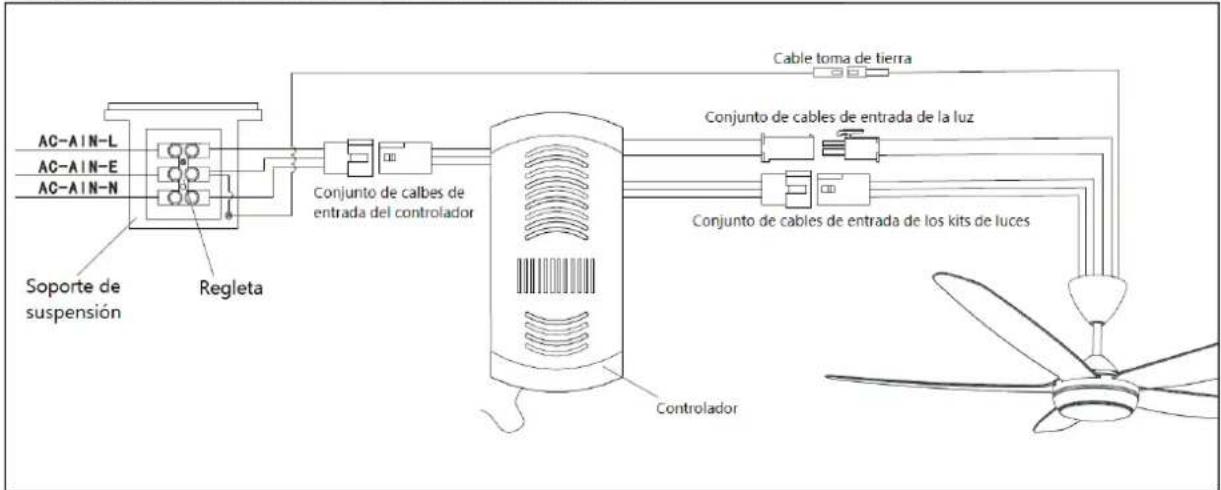

DIAGRAMA DE CABLEADO DEL CONTROLADOR

AC-A1N-L AC-A1N-E AC-A1N-N Soporte de suspensión Regleta Conjunto de calbes de entrada del controlador Cable toma de tierra Conjunto de cables de entrada de la luz Conjunto de cables de entrada de los kits de luces Controlador

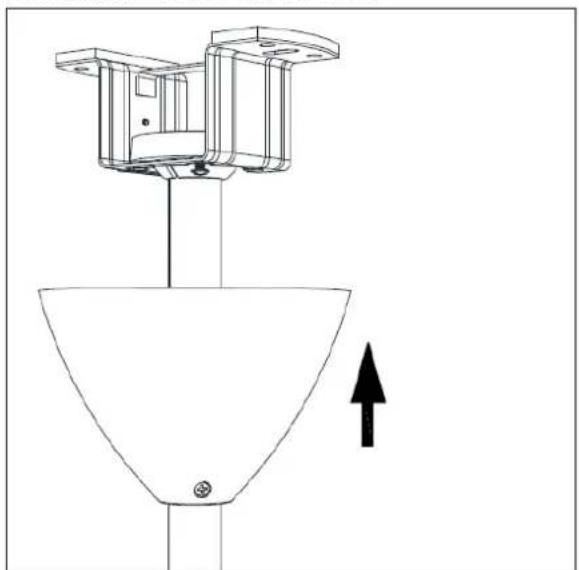

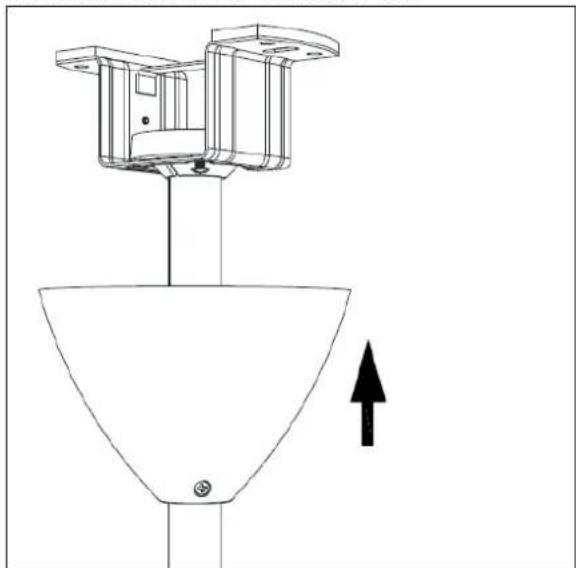

MONTAJE DE LA CAZOLETA

Monte la cazoleta apretando los dos tornillos

EQUILIBRADO DEL VENTILADOR

Tenga en cuenta que todos los ventiladores de techo no son iguales, ¡incluso en el mismo modelo!

Algunos pueden moverse más o menos que otros. El movimiento de un par de centímetros es bastante aceptable y no implica que el ventilador se caiga.

Aunque todas las palas están ponderadas y agrupadas por peso, es imposible eliminar la oscilación por completo. Esto no debe considerarse un problema. Los ventiladores de techo tienden a moverse durante el funcionamiento debido a que, por lo general, no están montados de forma rígida.

KIT DE EQUILIBRADO

Si hay algún movimiento después de la instalación del ventilador de techo, confirme si los tornillos que fijan la bola de suspensión, el soporte de techo, el soporte del aspa y el aspa están bien apretados. Si una de las piezas anteriores no está bien sujeta, vuelva a fijarla. Si está correctamente fijada, proceda de la siguiente manera.

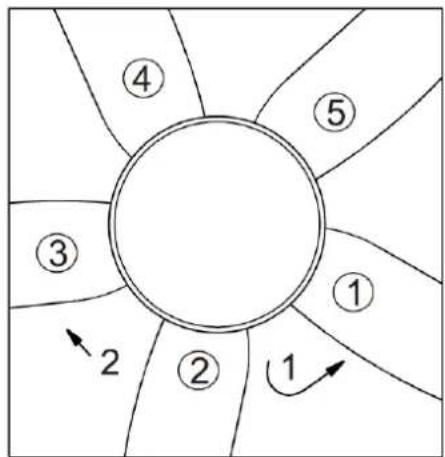

1. Cambie la posición de las aspas del ventilador:

Si no hay ninguna mejora después de cambiar la posición de las aspas, retire las aspas 2 y 3 del ventilador y vuelva a intercambiarlas entre sí para observar el efecto.

1. Ajuste con el kit de equilibrio.

A. Saque la bolsa de equilibrio de la caja del paquete, use una abrazadera de equilibrio para seleccionar una de las aspas del ventilador y sujete la abrazadera de equilibrio en el borde del extremo trasero de la aspa del ventilador.

B. Encienda el interruptor del ventilador para ver si se ha reducido el movimiento del ventilador de techo. Si no mejora, pruebe con otra aspa del ventilador. Experimente con todas las aspas del ventilador por turno para encontrar el aspa con el equilibrio de sujeción más débil.

C. Coloque la abrazadera de equilibrio en la pala del ventilador con la oscilación más débil, muévala hacia adentro o hacia afuera en el borde de la pala del ventilador, encienda el ventilador de techo para encontrar la mejor posición de la abrazadera de equilibrio para controlar el equilibrio de la oscilación.

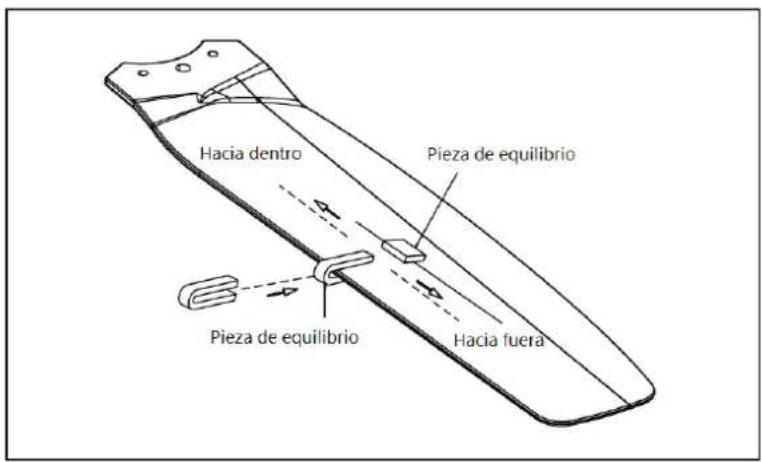

D. Tome la pesa de equilibrio, retire la cinta de doble cara de la pesa y péguela en el centro de la pala en la posición del clip de equilibrio.

Hacia dentro Pieza de equilibrio Pieza de equilibrio Hacia fuera

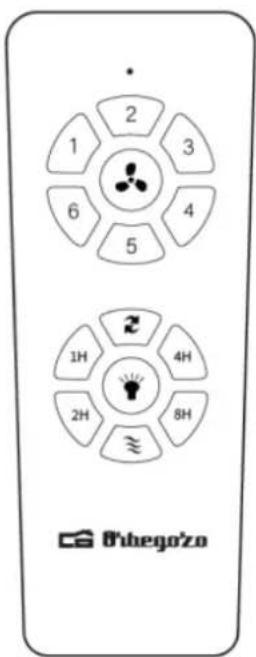

Para encender el ventilador, pulse una de las velocidades, 1/2/3/4/5/6, siendo 1 la más baja y 6 la más alta. Puede cambiar la velocidad en cualquier momento presionando el nivel deseado.

Apague el ventilador de techo

Encienda / apague la luz (en caso de que su ventilador tenga luz incorporada)

Modo brisa

Este botón cambia el sentido del giro de las aspas. En invierno, seleccione el giro hacia arriba, puesto que dirigirán el aire cálido atrapado cerca del ventilador hacia abajo por toda la habitación. Cuando haga calor, seleccione el giro hacia abajo y las aspas crearán una brisa que distribuirán por la habitación.

Pulse 1H: el ventilador y la luz se apagarán en 1 hora.

Pulse 2H: el ventilador y la luz se apagarán en 2 horas.

Pulse 4H: el ventilador y la luz se apagarán en 4 horas.

Pulse 8H: el ventilador y la luz se apagarán en 8 horas.

1 2 3 4 5 6 7 8H 9H 1H 2H 3H 4H 5H 6H 7H 8H Chg BeegoZO

Para seleccionar un color de luz siga los siguientes pasos:

1. Encienda la luz con el botón del mando o con el interruptor de pared.
2. Apague y encienda hasta que se ilumine del color deseado.
3. Una vez seleccionado el color, debe esperar mínimo unos 10 segundos hasta volver a encender la luz una vez que la apague.

NOTA. Si apaga la luz y enciende en menos de 10 segundo se volverá a cambiar el color de luz.

MANTENIMIENTO Y LIMPIEZA

• Cambie la pila abriendo la tapa del compartimento de la pila en el mando a distancia, ponga 2 pilas tipo AAA y asegúrese de que la polaridad de la pila coincide con el diagrama del compartimento (Nota: La pila no está incluida). Vuelva a colocar la tapa del compartimento.
• Asegúrese siempre de que el compartimento de la pila ha quedado bien cerrado.
• No exponga el mando a distancia a luz solar directa
• No intente recargar las pilas agotadas. Existen pilas especiales recargables, en cuyo caso está claramente especificado.
• No tire las pilas al fuego, existe riesgo de explosión.
• Limpie el ventilador con un trapo suave y seco. No utilice nunca estropajos, abrasivos o limpiador químico. Evite que la condensación entre en contacto con los componentes eléctricos.

ELIMINACIÓN DEL ELECTRODOMÉSTICO VIEJO

En base a la Norma europea 2012/19/EU de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo.

DECLARACIÓN DE CONFORMIDAD:

Este dispositivo cumple con los requisitos de la Directiva de Baja Tensión 2014/35/EU y los requisitos de la directiva de Compatibilidad Electromagnética 2014/30/EU.

GARANTÍA

Este aparato está cubierto y cuenta con el derecho de la garantía legal conforme a la legislación vigente desde la fecha de compra. Conserve el ticket de compra para poder reclamar su derecho a la garantía. Para encontrar el servicio más cercano a su localización contacte a través del siguiente enlace web: https://orbegozo.com/asistencia-tecnica/

Para cualquier tipo de consulta, duda o incidencia puede ponerse en contacto con nosotros a través de nuestro correo electrónico reflejado en la página principal de este manual o a través de nuestro servicio de asistencia técnica en https://orbegozo.com/contacto/

Orbegozo no se hace responsable de los componentes y accesorios que son objeto de desgate debido al uso, así como los compuestos perecederos o que se hayan deteriorado por un uso indebido. Tampoco se hará responsable si el propietario ha modificado técnicamente el aparato. (Consulte las condiciones legales en nuestra página web).

SAFETY INSTRUCTIONS

COMPONENTES DO VENTILADOR

Entrada de cabo de luz

EQUILÍBRIO DO VENTILADOR

Desligue o ventilador de teto

COMPONENTS DEL VENTILADOR

Entrada del cable de la llum

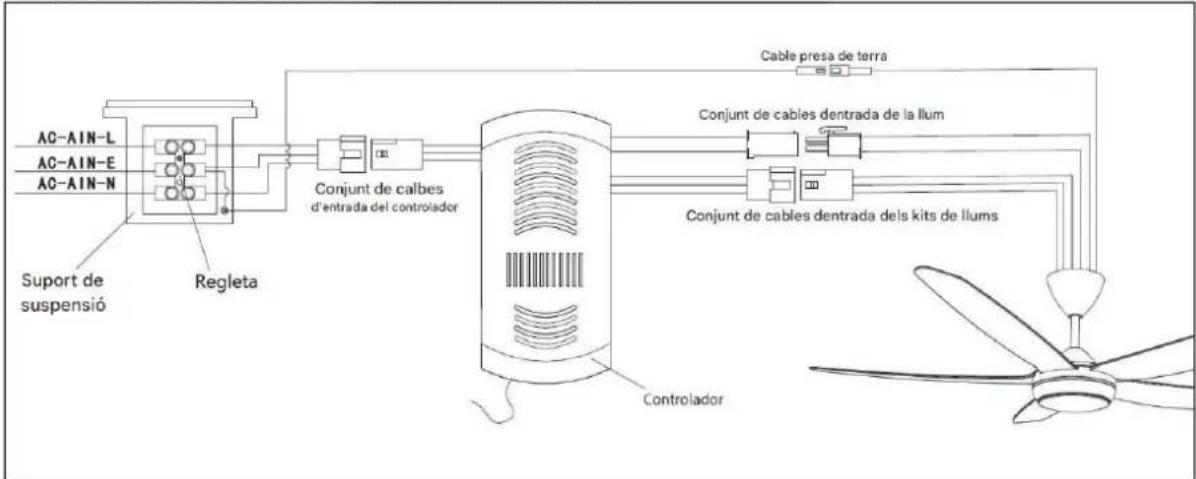

DIAGRAMA DE CABLEJAT DEL CONTROLADOR

MUNTATGE DE LA CASSOLETA

EQUILIBRAT DEL VENTILADOR

Apagueu el ventilador de sostre

Enceneu / apagueu la llum (en cas que el vostre ventilador tingui llum incorporada)

Mode brisa

ESPECIFICACIÓN TÉCNICA ERPREGLAMENTO (UE) 206/2012 Y (UE) 2016/2282DIRECTIVA 2009/125/CE
Descripción	Símbolo	Valor	Unidad
Caudal máximo del ventilador	F	341,60	M^3/min
Potencia utilizada por el ventilador	P	35,00	W
Valor de servicio	SV	9,76	(M^3/min)/W
Consumo de energía en modo de espera	P_SB	0,30	W
Nivel de potencia acústica del ventilador	L_WA	48,30	dB (A)
Velocidad máxima del aire	C	4,40	metros/seg
Norma de medición del valor de servicio	IEC 60879:2019
Datos de las personas de contacto para obtener más información	Sonifer S.A. Avda Santiago 86, 30007, Murcia, Spain.
ERP TECHNICAL SPECIFICATIONREGULATION (EU) 206/2012 AND (EU) 2016/2282DIRECTIVE 2009/125/EC
Description	Symbol	Value	Unit
Maximum fan flow rate	F	341,60	M^3/min
Fan power input	P	35,00	W
Service value	SV	9,76	(M^3/min)/W
Standby power consumption	P_SB	0,30	W
Fan sound power level	L_WA	48,30	dB (A)
Maximum air velocity	C	4,40	meters/sec
Measurement standard for service value	EN 60879:2019
Contact details for obtaining more information	Sonifer S.A. Avda Santiago 86, 30007, Murcia, Spain.
