MANUAL D'USUARI CP 143142 Orbegozo

Llegiu atentament aquest manual abans d'utilitzar aquest aparell i deseu-lo per a futures consultes. Només així podreu obtenir els millors resultats i la màxima seguretat d'ús.

Escangeu aquest codi QR per accedir a més informació sobre el vostre ventilador, inclosos detalls sobre la vostra instal-lació o accediu a www.orbegozo.com i cerqueu el model a la pàgina web.

GENERALES

1. Aquest aparell el poden utilitzar nens amb edat de 8 anys i superior i persones amb capacitats físiques, sensorials o mentals reduïdes o manca d'experiència i coneixement, si se'ls ha donat la supervisió o formació apropiades respecte a l'ús de l'aparell d'una manera segura i comprenen els perills que implica. Els nens no han de jugar amb laparell. La neteja i el manteniment que ha de fer l'usuari no l'han de fer els nens sense supervisió.

2. Cal supervisar els nens per assegurar-se que no juguen amb aquest aparell.

3. Mantingueu l'aparell i el cable fora de l'abast dels nens menors de 8 anys.

4. ATENCIÓ: Per a la seguretat dels vostres nens no deixeu material d'embalatge (bosses de plàstic, cartró, polietilè, etc.) al vostre abast.

5. Si el cable dalimentació està danyat, ha de ser substituït pel fabricant, el servei tècnic o qualsevol altre professional qualificat.

6. No desconnecteu mai estirant el cable.

7. No el poseu en funcionament si el cable o l'endoll estan malmesos o si observeu que l'aparell no funciona correctament.

8. No manipuleu l'aparell amb les mans mullades.

9. No submergiu l'aparell en aigua o qualsevol altre líquid.

10. Abans de netejar, observeu que l'aparell està desconnectat.

11. L'aparell s'ha d'instal·lar segons la reglamentació nacional per a instal·lacions elèctriques.

12. Aquest aparell és només per a ús domèstic.

13. En cas de necessitar una còpia del manual d'instruccions, la podeu trobar a www.orbegozo.com.

14. ADVERTIMENT: En cas de mala utilització, hi ha risc de possibles ferides.

Altres precaucions específiques

1. Els mitjans de desconnexió que han de ser incorporats a la instal·lació fixa, per a la seva desconnexió omnipolar de la xarxa d'alimentació, han de presentar una separació de contactes de com a mínim de 3 mm a tots els pols.

2. Assegureu-vos que el lloc d'instal·lació deixi lliure la rotació de l'hèlix del ventilador. L'hèlix ha

d'estar com a mínim a 2,30 m. per sobre del terra un cop instal·lat.

1. Si instal·leu més d'un ventilador assegureu-vos de no barrejar les pales de les hélixs de diferents ventiladors, encara que siguin del mateix model.

2. Abans de començar a manipular la xarxa elèctrica, traieu els fusibles o desconnecteu l'interruptor principal del subministrament elèctric.

3. Després d'instal·lar el ventilador, assegureu-vos que totes les fixacions estiguin correctes per evitar la caiguda del ventilador.

4. El ventilador ha d'estar apagat i aturat abans de canviar la direcció de la rotació.

5. Comproveu que el punt de fixació de l'aparell sigui capaç de suportar el pes del ventilador en moviment (mínim 50 kg).

Suport de sostre	Cassoleta	Barra de suport
Motor	Aspes	Coberta de l'acoblament
Llum LED	Plafó	Comandament a distància
Bossa d'accessoris de muntatge

INSTAL·LACIÓ DEL VENTILADOR

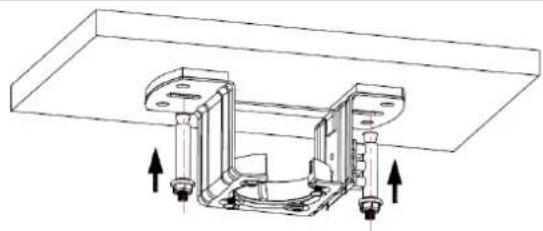

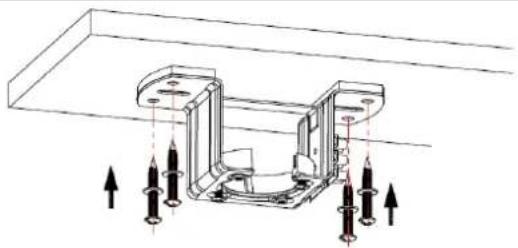

1. Col·locar el suport de sostre amb els dos cargols i tacs (depenent del tipus de sostre)

En sostres de formigó, taladre dos forats de 8mm i inseriu el cargol. Alineeu el suport amb l'orifici i després premeu la femella.

En sostres de fusta, subjecteu el suport mitjançant l'ús dels 4 cargols.

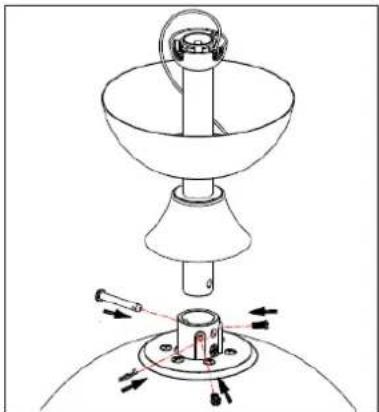

1. Passeu la barra de suport pel buit de la coberta d'acoblament

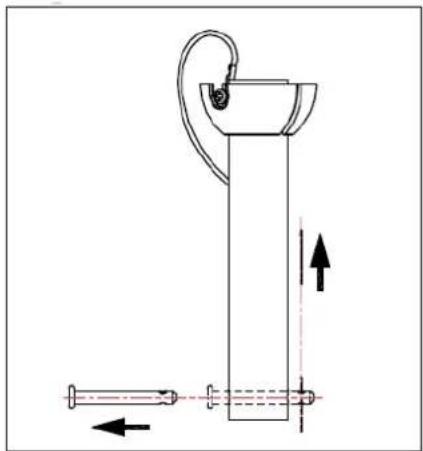

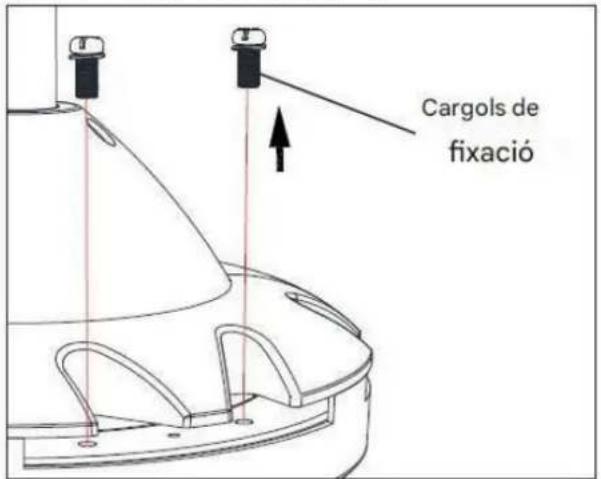

1. Afluixeu els cargols de la unió del motor i acople la barra amb la coberta al motor mitjançant el passador amb brida i els cargols

ATENCIÓ: És molt important assegurar-se que el passador amb brida està correctament instal·lat i assegurat. Una mala fixació del passador pot resultar en la caiguda del ventilador.

1. Traieu els cargols ja preinstal·lats al suport de les aspes i cargoleu les aspes al capdavant del motor.

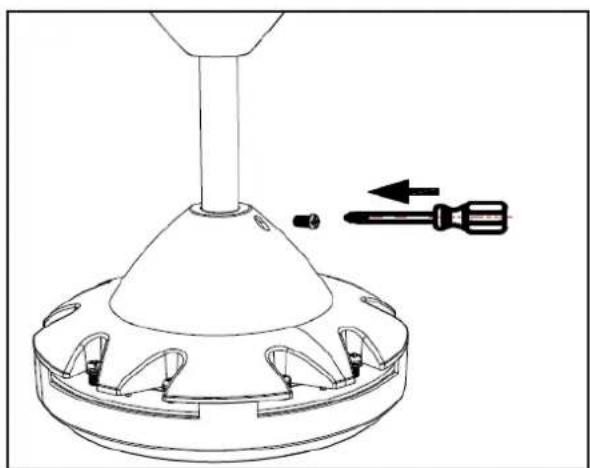

Cargoleu la coberta quan la col·loqueu en la vostra posició.

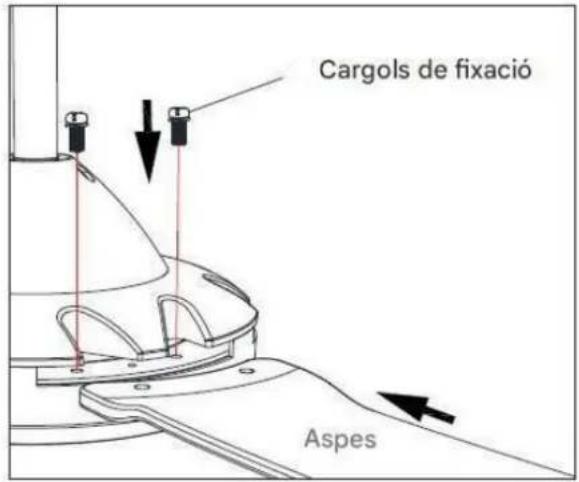

INSTAL·LACIÓ DE LES ASPES

Cargols de fixació

Cargols de fixació Aspes

Fixeu les aspes al motor amb els cargols.

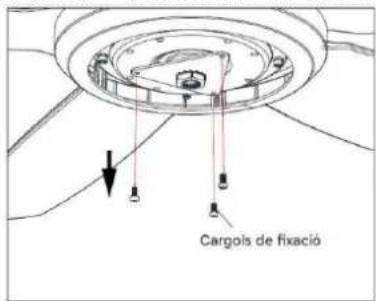

INSTAL·LACIÓ DE LA LLUM

Cargols de fixació

Cargols de fixació

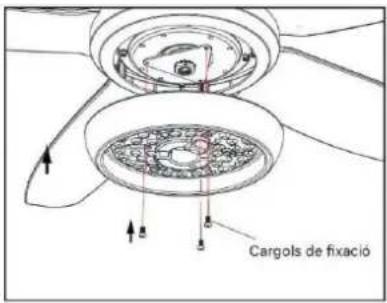

Fixeu la placa LED al cos del ventilador amb els cargols de fixació.

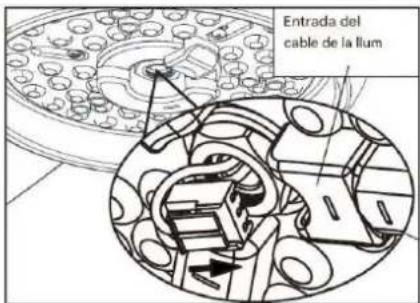

Connecteu els 2 cables de llum a la placa LED correctament i verifiqueu si estan inserits correctament.
Instal·leu el difusor girant-lo en el sentit de les agulles del rellotge.

Ranura Lempierta

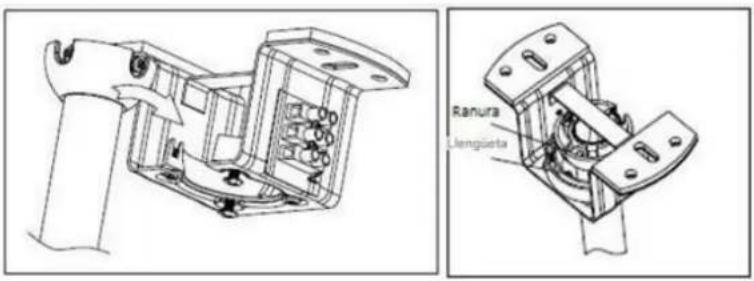

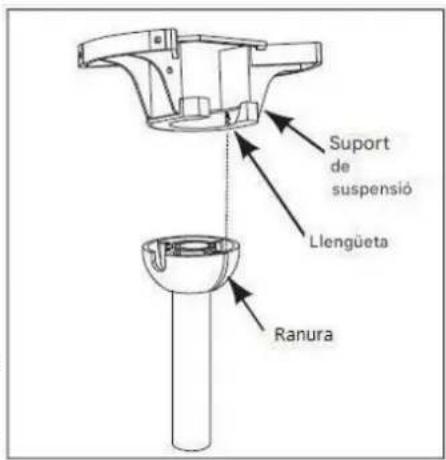

1. Aixequeu amb cura el ventilador i poseu la barra de suport basculant al suport de suspensió fixat al sostre. Assegureu-vos que la ranura de la bola estigui alineada correctament amb la llengüeta de la barra de suport.

Suport de suspensió Llengüeta Ranura

ADVERTÈNCIA

El ventilador s'ha de penjar amb almenys 230 cm d'espai lliure des del terra fins a les aspes.

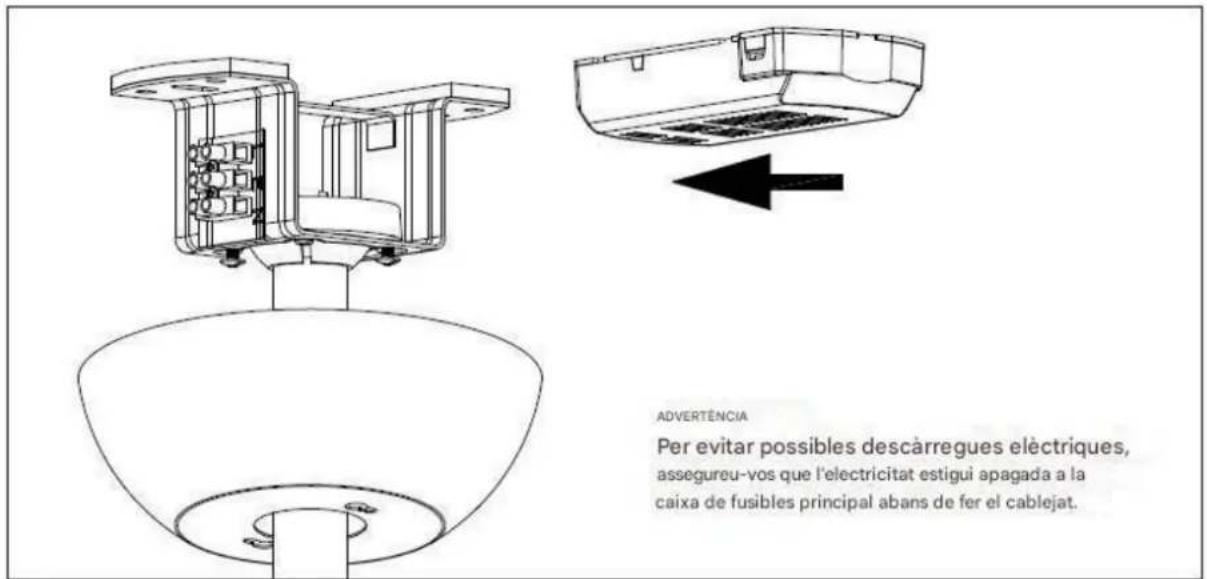

CONNEXIÓ DEL COMANDAMENT A DISTÀNCIA

ADVERTÈNCIA Per evitar possibles descàrregues elèctriques, assegureu-vos que l'electricitat estigui apagada a la caixa de fusibles principal abans de fer el cablejat.

Nota: Assegureu-vos que el corrent està desconnectat des del quadre elèctric de l'habitatge abans de fer el connexió del cablejat.

Munteu la cassoleta prement els dos cargols

Tingueu en compte que tots els ventiladors de sostre no són iguals, fins i tot en el mateix model!

Alguns es poden moure més o menys que altres. El moviment d'un parell de centímetres és força acceptable i no implica que el ventilador caigui.

Tot i que totes les pales estan ponderades i agrupades per pes, és impossible eliminar l'oscil-lació del tot. Això no s'ha de considerar un problema. Els ventiladors de sostre tendeixen a moure's durant el funcionament pel fet que, en general, no estan muntats de forma rígida.

KIT D'EQUILIBRAT

Si hi ha algun moviment després de la instal·lació del ventilador de sostre, confirmeu si els cargols que fixen la bola de suspensió, el suport de sostre, el suport de l'aspa i l'aspa estan ben ajustats. Si una de les peces anteriors no està ben subjecta, torneu-la a fixar. Si està correctament fixada, procediu de la següent manera.

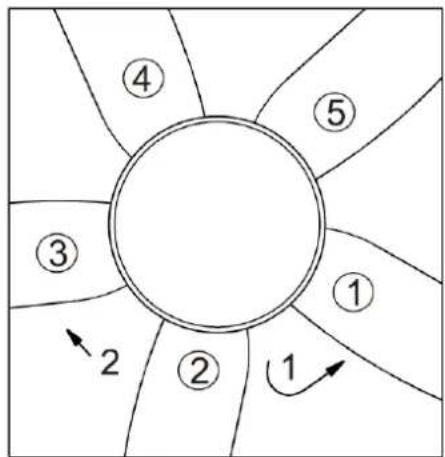

1. Canvieu la posició de les aspes del ventilador:

Si no hi ha cap millora després de canviar la posició de les aspes, traieu les aspes 2 i 3 del ventilador i torneu a intercanviar-les entre si per observar l'efecte.

1. Ajustament amb el kit dequilibri.

M. Traieu la bossa d'equilibri de la caixa del paquet, utilitzeu una abraçadora d'equilibri per seleccionar una de les aspes del ventilador i subjecteu l'abraçadora d'equilibri a la vora de l'extrem del darrere de l'aspa del ventilador.

N. Enceneu l'interruptor del ventilador per veure si el moviment del ventilador de sostre s'ha reduït. Si no millora, proveu amb una altra aspa del ventilador. Experimenteu amb totes les aspes del ventilador per torn per trobar l'aspa amb l'equilibri de subjecció més feble.

O. Col · loqueu l'abraçadora d'equilibri a la pala del ventilador amb l'oscil · lació més feble, mogui-la cap a dins o cap a fora a la vora de la pala del ventilador, enceneu el ventilador de sostre per trobar la millor posició de l'abraçadora d'equilibri per controlar l'equilibri de l'oscil·lació.

P. Agafeu la pesa d'equilibri, traieu la cinta de doble cara de la pesa i enganxeu-la al centre de la pala a la posició del clip d'equilibri.

Cap a dins Peça d'equilibri Peça d'equilibri Cap a fora

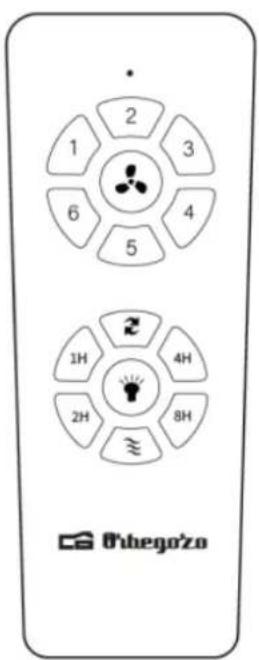

Per encendre el ventilador, premi una de les velocitats, 1/2/3/4/5/6, sent 1 la més baixa i 6 la més alta. Podeu canviar la velocitat en qualsevol moment prement el nivell desitjat.

Aquest botó canvia el sentit del gir de les aspes. A l'hivern, seleccioneu el gir cap amunt, ja que dirigiran el aire càlid atrapat a prop del ventilador cap a baix per tota l'habitació. Quan feu calor, seleccioneu el gir cap avall i les aspes crearan una brisa que distribuiran per la habitació.

Premeu 1H: el ventilador i la llum s'apagaran en 1 hora.

Premeu 2H: el ventilador i la llum s'apagaran en 2 hores.

Premeu 4H: el ventilador i la llum s'apagaran en 4 hores.

Premeu 8H: el ventilador i la llum s'apagaran en 8 hores.

1 2 3 6 4 5 1H 2H 4H 8H ≈ 8'hego'zo

Per seleccionar un color de llum seguiu els passos següents:

1. Enceneu la llum amb el botó del comandament o amb l'interruptor de paret.

2. Apagueu i enceneu fins que s'il-lumini del color desitjat.

3. Un cop seleccionat el color, heu d'esperar mínim uns 10 segons fins a tornar a encendre el llum un cop l'apagueu.

NOTA. Si apagueu la llum i enceneu en menys de 10 segon, es tornarà a canviar el color de llum.

MANTENIMENT I NETEJA

- Canvieu la pila obrint la tapa del compartiment de la pila al comandament a distància, poseu 2 piles tipus AAA i assegureu-vos que la polaritat de la pila coincideix amb el diagrama del compartiment (Nota: La pila no està inclosa). Torneu a col·locar la tapa del compartiment.

- Assegureu-vos sempre de que el compartiment de la pila ha quedat bé tancat.

- No exposeu el comandament a distància a llum solar directa

- No intenteu recarregar les piles esgotades. Hi ha piles especials recarregables, a el cas està clarament especificat.

- No llence les piles al foc, existeix risc de explosió.

- Netegeu el ventilador amb un drap suau i sec. No utilitzeu mai fregalls, abrasius o netejador químic. Eviteu que la condensació entre a contacte amb els components elèctrics.

ELIMINACIÓ DEL ELECTRODOMÈSTIC VELL

A base a la Norma europea 2012/19/EU de Residus de aparells Elèctrics i Electrònics (RAEE), els electrodomèstics vells no poden ser llançats a els contenidors municipals habituals; optimitzar la recuperació i reciclat de els components i materials que els constitueixen, i reduir el impacte a la salut humana i el medi ambient. El símbol del cub de escombraries ratllat es marca sobre tots els productes per recordar al consumidor la obligació de separar-los per a la recollida

selectiva. El consumidor ha de contactar amb l'autoritat local o amb el venedor per informar-se en relació amb la correcta eliminació de la seva electrodomèstic vell.

DECLARACIÓ DE CONFORMITAT:

Aquest dispositiu compleix els requisits de la Directiva de Baixa Tensió 2014/35/EU i els requisits de la directiva de Compatibilitat Electromagnètica 2014/30/EU.

GARANTIA

Aquest aparell està cobert i compta amb el dret de la garantia legal d'acord amb la legislació vigent des de la data de compra. Conserveu el tiquet de compra per poder reclamar el vostre dret a la garantia. Per trobar el servei més proper a la seva localització contacteu a través del següent enllaç web: https://orbegozo.com/asistencia-tecnica/

Per a qualsevol tipus de consulta, dubte o incidència podeu posar-vos en contacte amb nosaltres a través del nostre correu electrònic reflectit a la página principal d'aquest manual oa través del nostre servei d'assistència tècnica a https://orbegozo.com/contacto/

Orbegozo no es fa responsable dels components i accessoris que són objecte de desgat a causa de l'ús, així com els compostos peribles o que s'hagin deteriorat per un ús indegut. Tampoc no se'n farà responsable si el propietari ha modificat tècnicament l'aparell. (Consulteu les condicions legals a la nostra pàgina web).
