CP 61132 - Ventilador Orbegozo - Manual de uso y guía de instrucciones gratis

Tipo de producto	Ventilador de techo con luz
Marca	Orbegozo
Modelo	CP 61132
Diámetro de las aspas	132 cm (52 pulgadas)
Peso	7 kg
Alimentación	220-240 V ~ 50 Hz
Potencia máxima de la bombilla	60 W (E14)
Número de velocidades	3 (rápida, media, lenta)
Sentido de rotación reversible	Sí (verano/invierno)
Tipo de control	Interruptor de cadena
Distancia mínima al suelo	2,30 m
Capacidad de carga del punto de fijación	Mínimo 50 kg
Material de las aspas	Madera o composite (no especificado)
Uso	Interior
Índice de protección	IP20 (estimado)
Mantenimiento	Limpiar con un paño suave y seco
Garantía	2 años (estándar)
Certificaciones	Directiva de Baja Tensión 2006/95/CE, Directivas EMC 2004/108/CE
Contenido del embalaje	Ventilador, aspas, bombilla no incluida, kit de fijación, manual
Origen	España (marca Orbegozo)

Preguntas frecuentes - CP 61132 Orbegozo

¿Cómo instalar el ventilador Orbegozo CP 61132?

La instalación requiere fijar la placa de soporte al techo, pasar los cables, montar la varilla de suspensión y las aspas, y luego realizar las conexiones eléctricas. Asegúrese de que el punto de fijación soporte al menos 50 kg y que las aspas estén a más de 2,30 m del suelo. Consulte el manual para más detalles.

¿Cómo cambiar la velocidad del ventilador?

La velocidad se ajusta con el interruptor de cadena. Partiendo de la posición OFF, el primer tirón da la velocidad rápida, el segundo la velocidad media, el tercero la velocidad lenta y el cuarto apaga el aparato.

¿Cómo invertir el sentido de rotación de las aspas?

Use el interruptor de dirección situado en la carcasa. En verano, empuje el interruptor para crear una brisa; en invierno, tire de él para hacer bajar el aire caliente acumulado en el techo. El ventilador debe estar apagado antes de cambiar el sentido.

¿Qué tipo de bombilla usar?

Use una bombilla tipo E14 con una potencia máxima de 60 W. La bombilla no está incluida con el ventilador.

¿Cómo reemplazar la bombilla?

Apague el ventilador y aíslelo del disyuntor. Deje enfriar la bombilla. Desenrosque la bombilla vieja en sentido antihorario, luego atornille la nueva en sentido horario hasta que quede bien colocada. Reconecte la corriente.

¿Cómo limpiar el ventilador?

Limpie con un paño suave y seco. Nunca use productos abrasivos o químicos. Evite que la humedad entre en contacto con los componentes eléctricos.

¿Qué hacer en caso de ruido o vibración?

Verifique que todos los tornillos estén bien apretados, que las aspas no estén desequilibradas y que el ventilador esté correctamente fijado al techo. Si el problema persiste, contacte a un servicio técnico autorizado.

¿El ventilador puede usarse con un variador de velocidad?

No, este ventilador no está diseñado para usarse con un variador de velocidad electrónico. Use solo el interruptor de cadena incluido.

¿Cuáles son las instrucciones de seguridad importantes?

No usar si el cable está dañado. Nunca sumergir en agua. Desconecte siempre antes de limpiar. No permita que los niños jueguen con el aparato. La instalación debe cumplir con las normas eléctricas vigentes.

¿Dónde encontrar el manual de uso completo?

El manual está disponible para descarga gratuita en formato PDF en notice-facile.com o puede solicitarse por correo electrónico a [e-mail].

MANUAL DE USUARIO CP 61132 Orbegozo

Avenida de Santiago, 86

30007 Murcia

España

E-mail: [e-mail]

Lea atentamente este manual antes de utilizar este aparato y guárdelo para futuras consultas. Sólo así podrá obtener los mejores resultados y la máxima seguridad de uso.

INDICACIONES DE SEGURIDAD

Estimado Cliente: Si sigue las recomendaciones incluidas en este manual de instrucciones, el electrodoméstico le ofrecerá un alto rendimiento constante y funcionará correctamente durante muchos años.

Antes de la puesta en servicio de este aparato lea detenidamente el manual de instrucciones y guarde este bien incluida la garantía, el recibo de pago y si es posible también el cartón de embalaje con el embalaje interior. En caso de dejar el aparato a terceros, también entregue el manual de instrucciones.

GENERALES

1. Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el

mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisión.

1. Se deberá supervisar a los niños para asegurarse de que no juegan con este aparato.

2. Mantenga el aparato y su cable fuera del alcance de los niños menores de 8 años.

3. PRECAUCIÓN: Para la seguridad de sus niños no deje material de embalaje (bolsas de plástico, cartón, polietileno etc.) a su alcance.

4. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio postventa o por personal cualificado similar con el fin de evitar un peligro.

5. No desconecte nunca tirando del cable.

6. No lo ponga en funcionamiento si el cable o el enchufe están dañados o si observa que el aparato no funciona correctamente.

7. No manipule el aparato con las manos mojadas.

8. No sumergir el aparato en agua o cualquier otro líquido.

9. Antes de su limpieza observe que el aparato está desconectado.

10. El aparato debe instalarse de acuerdo con la reglamentación nacional para instalaciones eléctricas.

11. Este aparato es sólo para uso doméstico.

12. En caso de necesitar una copia del manual de instrucciones, puede solicitarla por correo electrónico a través de [e-mail].

13. ADVERTENCIA: En caso de mala utilización, existe riesgo de posibles heridas.

Otras precauciones específicas

1. Los medios de desconexión que deben ser incorporados a la instalación fija, para su desconexión omnipolar de la red de alimentación, deben presentar una separación de contactos de como mínimo de 3 mm en todos los polos.
2. Asegure que el lugar de instalación deje libre la rotación de la hélice del ventilador. La hélice debe estar como mínimo a 2.30 m. por encima del suelo una vez instalado.
3. Si va a instalar más de un ventilador asegúrese de no mezclar las palas de las hélices de distintos ventiladores, aunque sean del mismo modelo.

4. Antes de empezar a manipular la red eléctrica, quite los fusibles o desconecte el interruptor principal del suministro eléctrico.

5. Después de instalar el ventilador, asegúrese de que todas las fijaciones estén correctas para evitar la caída del ventilador.

6. El ventilador debe estar apagado y parado antes de cambiar la dirección de la rotación.

7. Compruebe que el punto de fijación del aparato sea capaz de soportar el peso del ventilador en movimiento (mínimo 50Kg).

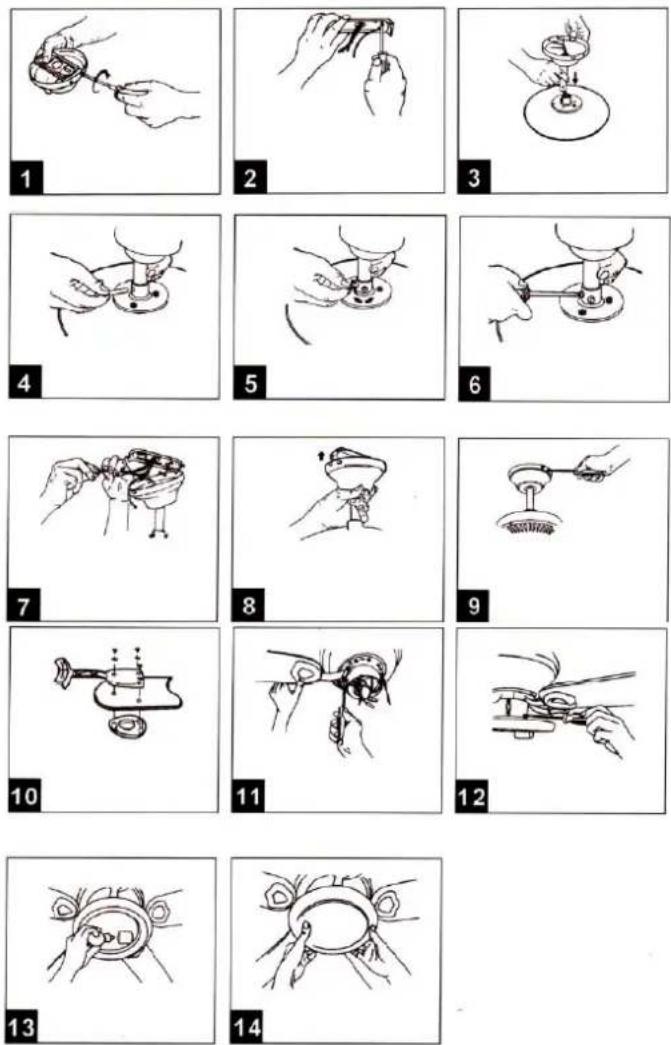

INSTALACIÓN DEL VENTILADOR

1. Separe la placa de montaje de la cazoleta aflojando los cuatro tornillos de fijación de la cazoleta.
2. Localice y marque el centro de la viga. Pase los cables eléctricos a través del orificio de la placa de montaje. A continuación asegure la placa de montaje a la viga del techo utilizando las arandelas planas, arandelas de resorte y tornillos para madera dependiendo del material del techo.
3. Pase la varilla a través de la cazoleta y pase los cables del ventilador a través de la varilla.
4. Introduzca el pasador de pivote a través de la varilla y del colgador del motor (asegúrese de que los orificios están alineados y que no queda atrapado ningún cable).
5. Asegure el pasador del pivote introduciendo y doblando el pasador de aletas. ADVERTENCIA: Asegúrese de hacer esto.
6. Asegure la varilla al colgador del motor apretando el tornillo de bloqueo de la varilla.
7. Utilice uno de los orificios de la cazoleta para colgar el ventilador en el gancho de la placa de montaje. (Esto le ayudará para conectar los cables eléctricos). Conecte los cables siguiendo las instrucciones de cableado.
8. Monte la cazoleta a la abrazadera alineando los orificios laterales de la cazoleta con los orificios laterales de la abrazadera. Eleve el ventilador hasta que los tornillos alcancen la parte inferior de las ranuras y a continuación gire la cazoleta en sentido contrario a las agujas del reloj hasta que los tornillos coincidan con los entrantes de la ranura.
9. Inserte los otros dos tornillos de fijación y arandelas. Apriete todos los tornillos, asegúrese de que la cazoleta está sujeta y de que no hay atrapado ningún cable. Asegúrese de que la ranura del colgador esférico de nylon encaja en el perno de guía de la cazoleta superior.
10. Monte los ejes de las palas y la placa decorativa en las palas del ventilador utilizando tres tornillos y arandelas de resorte en cada una.
11. Acople los grupos de palas al motor apretando los tornillos y las arandelas de resorte.
12. Introduzca el alojamiento del interruptor en la cubierta y apriete los 3 tornillos y arandelas.
13. Coloque una bombilla (E14, Máx 60W, no incluida) en el portalámparas.
14. Monte el plafón de cristal en el alojamiento del interruptor girando el plafón en sentido de las agujas del reloj.

Para encender o apagar el ventilador:

- Comience desde la posición OFF (apagado): Tire del interruptor de cadena On/Off hasta que el ventilador se apague.

- La secuencia al tirar del interruptor de cadena es la siguiente desde la posición OFF: Primera vez - Velocidad alta Tercera vez - Velocidad lenta

Segunda vez - Velocidad media Cuarta vez - OFF (apagado)

- El interruptor de dirección controla el movimiento de aire:

Invierno: Presione el interruptor UP para que las palas muevan el aire cálido que se condensa cerca del techo.

Verano: Pulse el interruptor DOWN para que las palas creen una brisa y circule el aire.

MANTENIMIENTO

PARA CAMBIAR UNA BOMBILLA

1. Apague el producto (preferentemente, aíselelo desde le disyuntor) y déjelo enfriar (cuidado: las bombillas se calientan con el uso)
2. Quite la bombilla defectuosa agarrándola firmemente y haciéndola girar en el sentido inverso de las manecillas del reloj.
3. Obtenga una nueva bombilla. Inserte la nueva bombilla suavemente en su soporte. Haga girar la bombilla en el sentido de las manecillas del reloj hasta que encaje.
4. Vuelva a poner la alimentación y encienda.

Importante: Las bombillas para este ventilador deben ser del tipo E14 con una potencia de 60W.

LIMPIEZA

Limpie con un trapo suave y seco. No utilice nunca estropajos, abrasivos o limpiador químico. Evite que la condensación entre en contacto con los componentes eléctricos.

Eliminación del electrodoméstico viejo.

En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo.

DECLARACIÓN DE CONFORMIDAD:

Este dispositivo cumple con los requisitos de la Directiva de Baja Tensión 2006/95/CE y los requisitos de la directiva de Compatibilidad Electromagnética 2004/108/CE.
