MANUAL DE UTILIZADOR MALIBU212P FoneStar

CONTROLES Y FUNCIONES

PANEL POSTERIOR

• Grande potência e qualidade de som proporcionadas pelo amplificador de alta eficiência de Classe D.
• Integra todos os elementos necessários para uma atuação ou conversa ao vivo: 2 microfones sem fios (1 de mão e 1 de cabeça), 2 entradas de microfone, 1 auxiliar, reprodutor USB/SD/MP3, misturador, equalizador gráfico, altifalante e amplificador.
• O carrinho de transporte trolley, juntamente com uma bateria recarregável de Li-ion de alta capacidade e autonomia, torna-a muito versátil e adaptável a uma variedade de usos.

CONTROLOS E FUNÇÕES

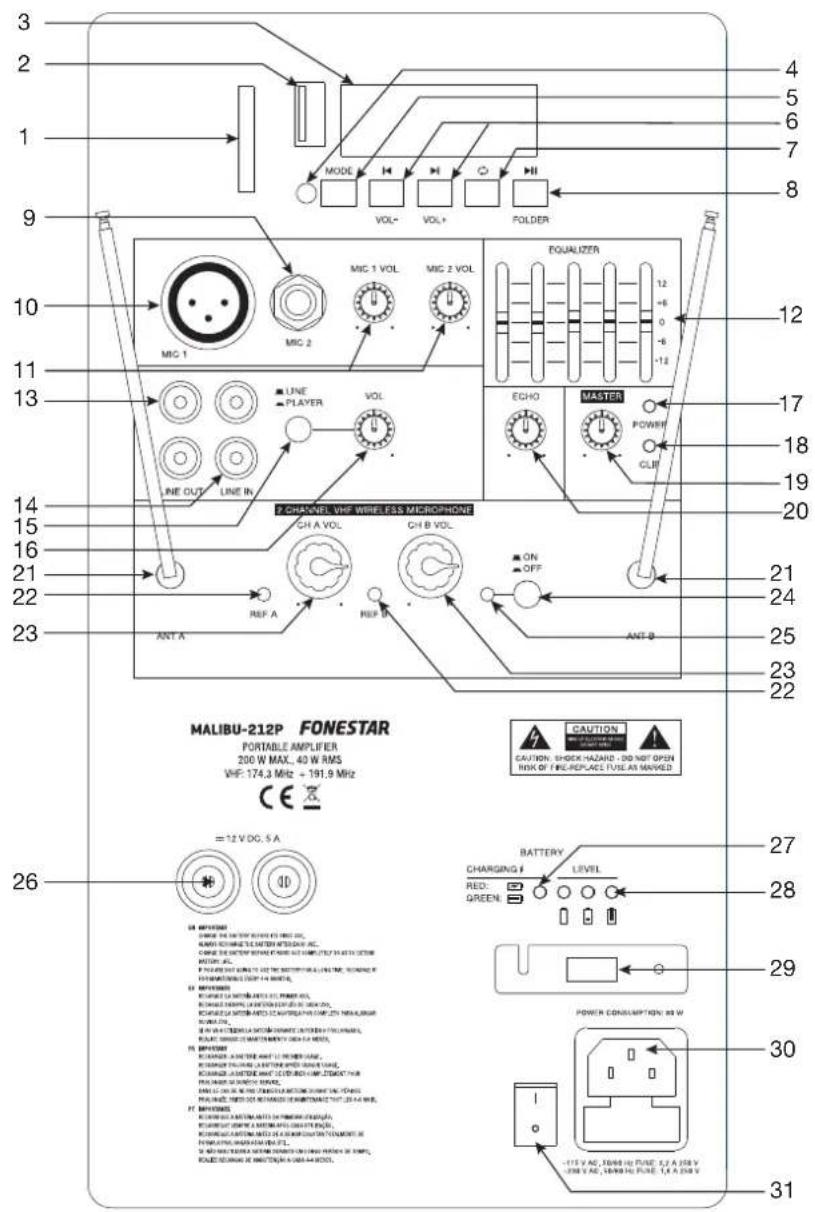

PAINEL POSTERIOR

1.- Porta de ligação do cartões de memória SD.
2.- Porta de ligação para dispositivos de armazenamento USB.
3.- Ecrã de informação do módulo reprodutor USB/SD/MP3.
4.- Recetor de infravermelhos para o comando à distância.
5.- MODE : permite selecionar entre as diferentes fontes de áudio disponíveis.
6.- (VOL-) / (VOL+): um toque rápido nestes botões permite passar para a faixa de áudio anterior/ seguinte. Um toqueolongado nestes botões permite diminuir/aumentar o volume do reprodutor.
7.- ☐ : Permite alterar o modo de reprodução e repetição do leitor (repetir tudo, repetir pasta, repetir 1 e reprodução aleatória).

8.- ▶II (FOLDER): um toque rápido neste botão inicia/pausa a reprodução. Um toque prolongado mostra a pasta em reprodução.
9.- MIC 2: entrada de microfone 2, conetor jack 6,3 mm.
10.- MIC 1: entrada de microfone 1, conetor XLR.
11.- MIC 1 VOL, MIC 2 VOL: controles de volume para entradas de microfone 1 e 2.
12.- 5 equalizador gráfico de banda.
13.- LINE OUT: saída estéreo de nível de linha, 2 x conetores RCA.
14.- LINE IN: entrada auxiliar estéreo de nível de linha, 2 x conetores RCA.
15.- Seletor de funcionamento da entrada auxiliar. Permite selecionar entre a entrada LINE IN e o módulo reprodutor.
16.- VOL: controlo de volume da entrada de nível de linha e do reprodutor USB/SD/MP3.
17.- POWER: indicador luminoso de ativação do amplificador portátil.
18.- PEAK: indicador luminoso de pico de sinal. Acende-se quando é detetado um sinal de entrada com um nível demasiado elevado ou quando há um nível de saída excessivo que pode causar uma avaria.
19.- MASTER: controlo do volume de saída da mistura final de todas as entradas.
20.- ECHO: controlo para ajustar o número de repetições do efeito de eco das entradas do microfone.
21.- Antenas telescópicas independentes dos canais A e B.
22.- REF A-B: indicadores luminosos de nível de sinal de radiofrequência.
23.- CH A-B VOL: controlos de volume dos microfones sem fios.
24.- ON/OFF: interruptor para ativar/desativar os módulos recetores dos microfones sem fios.
25.- Indicador luminoso de ativação dos módulos recetores dos microfones sem fios.
26.- Terminais de alimentação externa 12 V CC.
27.- Indicadores luminosos de carga. Ficam vermelhos durante o carregamento da bateria e verdes quando o processo de carregamento está concluído.
28.- Indicadores de nível de carga da bateria.
29.- Seletor de voltagem tensão de alimentação 115/230 V.
30.- Entrada para ligar o cabo de alimentação CA.
31.- Interruptor para ligar/desligar a coluna.

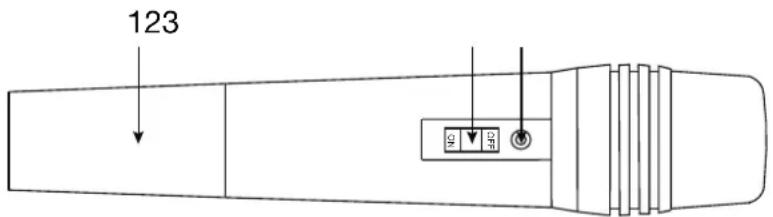

MICROFONE DE MÃO

1.- Utilize duas pilhas alcalinas LR-6AA.
2.- Interruptor de funcionamento. Tem 3 posições, ON ligado, STANDBY (posição central) e OFF desligado. Coloque na posição ON para começar a usar. Coloque o interruptor na posição Wm STANDBY para poupar bateria, e o microfone liga-se imediatamente quando se muda para ON.
3.- Indicador luminoso indicadora de bateria. Ficará verde quando o nível de carga estiver correto e vermelho quando as pilhas estiverem fracas.

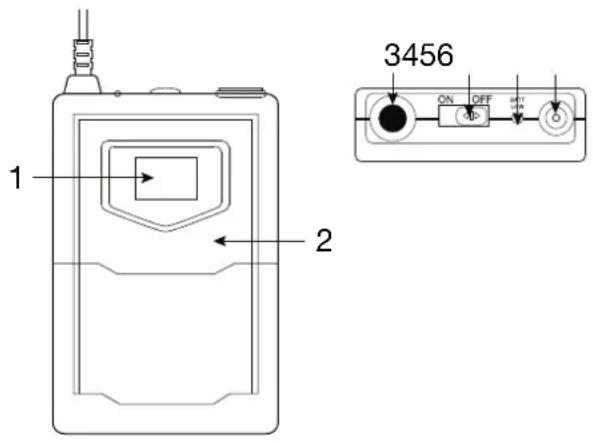

MICROFONE PORTATIL

1.- Ecrã de informação.
2.- Compartimento para pilhas. Utilizar duas pilhas LR-6AA alcalinas.
3.- Entrada de microfone, conetor jack 3,5 mm.
4.- Interruptor de funcionamento. Tem 3 posições, ON 1 ON ligado, STANDBY (posição central) e OFF desligado. Coloque na posição ON para começar a usar. Coloque o interruptor na posição STANDBY para poupar bateria e o microfone liga-se imediatamente quando se muda para ON.

5.- BATT LOW: indicador luminoso de funcionamento e de bateria fraca. Quando as pilhas estiverem fracas, o indicador luminoso ficará mais atenuado, sendo aconselhável mudar as pilhas.

6.- Antena.

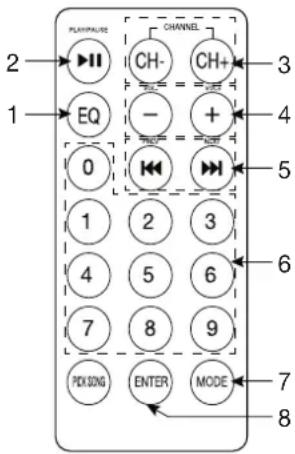

COMANDO À DISTÂNCIA

1.- EQ: permite selecionar entre as diferentes equalizações existentes.
2.- ▶II: inicia/pausa a reprodução.
3.- CH+/CH+: um toque nestes botões permite ir para a pasta anterior/seguinte.
4.- VOL-/VOL+: controlos de volume do reprodutor MP3.
5.- «/»lum toque rápido nestes botões permite passar para a faixa de áudio anterior/seguinte. Um toque prolongado nestes botões permite /avançar/recuar rapidamente na reprodução.
6.- 0-9: botões numéricos para selecionar automaticamente a faixa de áudio desejada.
7.- MODE: permite seleccionar a fonte de áudio desejada.
8.- ENTER: permite alterar o modo de reprodução e repetição do reprodutor (repetir tudo, repetir pasta, repetir 1 e reprodução aleatória).

LIGAÇÃO E FUNCIONAMENTO

Antes de efetuar qualquer ligação, certifique-se de que todos os equipamentos estão desativados e desligados da eletricidade.

As ligações básicas são as seguintes:

1.- Entradas de microfones (MIC 1-2): ligar microfones a esta entrada. As entradas são balanceadas, para microfones dinâmicos com conetor XLR e jack 6,3 mm.
2.- Fonte de áudio, é possível selecionar entre a entrada de linha LINE IN ou o reprodutor. Para utilizar a entrada de linha, ligue à entrada uma fonte de som externa (reprodutor de CD, reprodutor de áudio, etc.) por meio de conectores 2 x RCA e coloque o seletor LINE/PLAYER sem pressionar. Se, por outro lado, quiser utilizar o reprodutor como fonte, pressione no seletor LINE/PLAYER e ligue o dispositivo que pretende reproduzir a este módulo.
3.- Saída de áudio (LINE OUT): ligue o sinal de saída de áudio a um gravador, amplificador, amplificador de potência ou outra coluna. Sinal de saída de nível de linha com conectores 2 x RCA.
4.- Ligue o amplificador com o interruptor localizado na parte inferior do painel posterior. Pode utilizar o equipamento alimentado diretamente pela rede elétrica ou utilizando a bateria interna. Se usar a bateria, ao ligar a coluna, os indicadores luminosos de bateria irão acender-se para indicar o nível da bateria. Verifique se está carregada antes de utilizar.

ESPECIFICAÇÕES TÉCNICAS

	MALIBU-212P
CARACTERÍSTICAS Coluna portátil.2 microfones sem fios de mão VHF, 1 de mão e 1 de cabeça (191'900 MHz e 174'300 MHz respetivamente).Reprodutor USB/SD/MP3.Bateria recarregável.Função eco e controlo de tons.Carrinho de transporte trolley.Comando à distância.Orifício na base para tubo de 35 mm.
POTÊNCIA 200 W máximo	40 W RMS
ALTIFALANTES 1 woofer	2"1 tweeter 1"
ENTRADAS 2 micros, XLR	e jack de 6,3 mm1 auxiliar estéreo, 2 x RCA
SAÍDAS 1 auxiliar estéreo,	2 x RCA
ALIMENTAÇÃO 230/115 V	CA e 12 V CCBateria Pb 12 V, 7,5 AhAutonomia com bateria recarregável: 3 horasTempo de carga da bateria: 8 horas aproximadamenteFuncionamento durante a recarga
MEDIDAS 390 x 580 x 300	mm de profundidade
ACESSÓRIOS FAL-M12:	bolsa de transporte

DECLARAÇÃO UE DE CONFORMIDADE SIMPLIFICADA

A abaixo assinada, FONESTAR SISTEMAS S.A. declara que a coluna MALIBU-212P está em conformidade com a Diretiva 2014/53/UE. O texto integral da declaração de conformidade está disponível no seguinte endereço de internet: fonestar.com/ES/ MALIBU-212P

www.fonestar.com
