Tipo de produto	Bomba de água (climatizador suspenso no teto)
Marca	LG
Modelo	MULTI V URNU18GVJA2
Alimentação	Circuito dedicado com disjuntor apropriado, aterramento obrigatório
Funções principais	Resfriamento, aquecimento, desumidificação, ventilação
Velocidades do ventilador	4 velocidades: baixa, média, alta, caos
Controle remoto	Com fio (PQRCVSL0) e sem fio (opcional) com display LCD
Função plasma	Purificação do ar por ionização (opcional)
Função Jato frio	Resfriamento rápido com ventilação muito alta
Temporizador	Programação liga/desliga e função sono
Oscilação automática	Ajuste vertical e horizontal do fluxo de ar
Reinicialização automática	Retomada das configurações após uma queda de energia
Temperatura de operação	Ajustável entre 18°C e 30°C aproximadamente
Filtro de ar	Lavável, limpar a cada 2 semanas
Indicador de filtro	LED acende para sinalizar a limpeza
Tipo de refrigerante	Não especificado no manual
Instalação	Por um técnico credenciado, em circuito dedicado
Segurança	Disjuntor, aterramento, proteção contra vazamentos de gás
Manutenção	Limpeza da grade e do filtro, não usar água quente >40°C
Reparabilidade	Contatar o serviço autorizado, sem autorreparo
Acessórios fornecidos	Controle remoto com fio, filtro, manual

Perguntas frequentes - MULTI V URNU18GVJA2 LG

O climatizador não liga, o que fazer?

Verifique se o temporizador não está programado, se o disjuntor ou o fusível não desarmou e se o controle remoto tem pilhas funcionais.

O aparelho não refrigera eficazmente, por quê?

Limpe o filtro de ar (obstruído). Certifique-se de que portas e janelas estão fechadas e que a temperatura ajustada está correta.

Um barulho de água corrente é normal?

Sim, é o ruído do fluido refrigerante circulando no sistema. É normal.

Por que há um odor estranho no ambiente?

O odor pode vir da umidade das paredes, carpetes ou móveis. Areje o ambiente regularmente.

Como limpar o filtro de ar?

Desligue o aparelho, retire o filtro, lave-o com água morna (<40°C) e detergente suave, seque à sombra e recoloque no lugar.

A luz indicadora do filtro está acesa, como desligá-la?

Após limpar o filtro, pressione simultaneamente os botões Temporizador e ◀ do controle remoto por 3 segundos.

O controle remoto não funciona, o que verificar?

Verifique as pilhas: desgaste ou sentido errado (+/-). Se a tela estiver fraca, substitua as pilhas por novas do mesmo tipo.

O aparelho não liga após uma queda de energia?

A função reinicialização automática retoma as configurações anteriores. Aguarde alguns instantes para o sistema se reiniciar.

Posso usar o aparelho sem controle remoto?

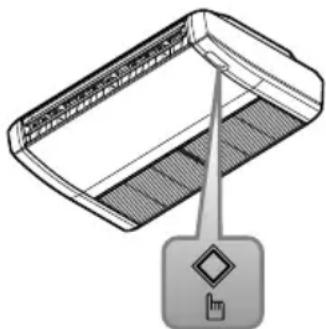

Sim, pressione o interruptor tátil da unidade interna por 2 segundos para funcionamento forçado (modo padrão definido).

Qual manutenção periódica é recomendada?

Limpe o filtro a cada 2 semanas. Antes de um longo período sem uso, ligue no modo ventilação por 2-3 horas para secar o interior.

MANUAL DE UTILIZADOR MULTI V URNU18GVJA2 LG

No se suba ni coloque nada sobre el aparato. (unidades exteriores)

Leia por favor este manual atentamente antes de operar o aparelho e conserve o mesmo para futuras referências.

Precauções de Segurança ...3

Antes de Utilizar ......6

Instruções de Utilização .....7

Manutenção e Assistência ...10

Antes de Contactar a Assistência ....12

PARA OS SEUS REGISTOS

Escreva aqui os números do modelo e de série:

Modelo #

Série #

Pode encontrá-los numa etiqueta do lado de cada unidade.

Nome do Vendedor

Data de Aquisição

Agrafe a sua factura a esta página, para o caso de necessitar de comprovar a data de compra ou para efeitos de garantia.

LEIA ESTE MANUAL

Encontrará no interior muitos conselhos úteis para utilizar e conservar correctamente o seu ar condicionado.

Basta algum cuidado preventivo da sua parte para lhe poupar muito tempo e dinheiro durante a vida útil do seu ar condicionado.

Encontrará muitas respostas a problemas comuns na tabela dos conselhos de resolução de problemas.

Se consultar a nossa tabela de Resolução de Problemas, poderá não ter de chamar a assistência.

PRECAUÇÕES

• Contacte um técnico de assistência autorizado para a reparação ou manutenção desta unidade.
• Contacte um instalador para a instalação desta unidade.
• O ar condicionado não se destina a ser utilizado por crianças pequenas ou pessoas inválidas sem supervisão.
• As crianças pequenas devem ser vigiadas para garantir que não brincam com o ar condicionado.
• Quando o cabo eléctrico precisar de ser substituído, o trabalho de substituição deve ser realizado apenas por pessoal autorizado, utilizando apenas peças de substituição genuínas.
• O trabalho de instalação deve ser realizado de acordo com o Código Eléctrico Nacional, apenas por pessoal qualificado e autorizado.

Precauções de Segurança

Para evitar lesões no utilizador ou noutras pessoas e danos materiais, devem ser seguidas as seguintes instruções.

■ O funcionamento incorrecto pelo incumprimento das instruções irá causar danos ou avarias. A gravidade é classificada pelas seguintes indicações.

AVISO

Este símbolo indica a possibilidade de morte ou lesões graves.

CUIDADO

Este símbolo indica a possibilidade apenas de lesões ou danos materiais.

- Os significados dos símbolos utilizados neste manual são indicados a seguir.

Não faça isto.

Siga as instruções.

AVISO

Instalação

Não use um disjuntor de circuito defeituoso ou com capacidade insuficiente. Use este aparelho com um circuito dedicado.

- Existe risco de incêndio ou choque eléctrico.

Instale de forma segura o painel e a tampa da caixa de controlo.

- Existe risco de incêndio ou choque eléctrico.

Não modifique ou aumente o cabo eléctrico.

Para trabalhos de electricidade, contacte o vendedor, o revendedor, um electricista qualificado ou um Centro de Assistência Autorizada.

- Não desmonte ou repare o produto. Existe risco de incêndio ou choque eléctrico.

Instale sempre um circuito dedicado e um disjuntor.

- Uma cablagem ou instalação incorrecta podem causar incêndios ou choques eléctricos.

Não instale, retire ou reinstale a unidade por si próprio (cliente).

- Existe risco de incêndio, choque eléctrico, explosão ou danos.

Ligue sempre o produto à terra.

- Existe risco de incêndio ou choque eléctrico.

Use um disjuntor ou fusível com a classificação correcta.

- Existe risco de incêndio ou choque eléctrico.

Tenha cuidado ao desembalar e instalar o produto.

- As extremidades afiadas podem causar danos. Tenha cuidado especialmente com as arestas da caixa, e com as aletas do condensador e do evaporador.

Para a instalação, contacte sempre o vendedor ou um Centro de Assistência Autorizado.

- Existe risco de incêndio, choque eléctrico, explosão ou danos.

Não instale o produto num suporte de instalação defeituoso.

- Tal pode causar lesões, acidentes ou danos no produto.

Certifique-se de que a área de instalação não se deteriora com o passar dos anos.

- Se a base abater, o ar condicionado pode cair com a mesma, causando danos materiais, a avaria do produto ou lesões pessoais.

	■ Operação
Não deixe o ar condicionado funcionar durante muito tempo, se a humidade for muito elevada e se uma porta ou janela estiver aberta.	Certifique-se de que o cabo eléctrico não pode ser puxado ou danificado durante a operação.	Não coloque nada sobre o cabo eléctrico.
• A humidade pode condensar e molhar ou danificar os móveis.	• Existe risco de incêndio ou choque eléctrico.	• Existe risco de incêndio ou choque eléctrico.
Não ligue ou desligue a ficha de alimentação durante a operação.	Não toque (comande) o produto com as mãos molhadas.	Não coloque um aquecedor ou outros aparelhos perto do cabo eléctrico.
• Existe risco de incêndio ou choque eléctrico.	• Existe risco de incêndio ou choque eléctrico.	• Existe risco de incêndio e choque eléctrico.
Não deixe entrar água nas partes eléctricas.	Não armazene nem use gases inflamáveis ou combustíveis perto do produto.	Não use o produto num espaço confinado durante um longo período de tempo.
• Existe risco de incêndio, avaria do produto ou choque eléctrico.	• Existe risco de incêndio ou avaria do produto.	• Pode ocorrer falta de oxigénio.
Se derramar gás inflamável, desligue o gás e abra uma janela para ventilação antes de ligar o produto.	Se forem emitidos sons estranhos, ou se sair fumo pelo produto. Desligue o disjuntor ou desligue o cabo de alimentação eléctrica.	Pare a operação e feche a janela em caso de tempestade ou furacão. Se possível, retire o produto da janela antes de chegar o furacão.
• Não use o telefone, nem ligue ou desligue interruptores. Existe risco de explosão ou incêndio.	• Existe risco de choque eléctrico ou incêndio.	• Existe risco de danos materiais, avaria do produto ou choque eléctrico.
Não abra a grelha de entrada do produto durante a operação. (Não toque no filtro electrostático, se a unidade estiver equipada com este.)	Se o produto ficar mergulhado (inundado ou submerso), contacte um Centro de Assistência Autorizado.	Tenha cuidado para que não entre água no aparelho.
• Existe risco de lesão física, choque eléctrico ou avaria do produto.	• Existe risco de incêndio ou choque eléctrico.	• Existe risco de incêndio, choque eléctrico ou danos no produto.

Ventile regularmente a divisão com o produto, se o utilizar juntamente com um fogão, etc.

- Existe risco de incêndio ou choque eléctrico.

Se não pretender utilizar o produto durante um longo período de tempo, desligue a ficha da corrente ou desligue o disjuntor.

- Existe risco de falha ou avaria do produto, ou de uma operação imprevista.

Desligue a corrente antes de limpar ou efectuar manutenção no produto.

Certifique-se de que ninguém pode andar ou cair sobre a unidade exterior.

- Tal pode resultar em lesões e danos no produto.

CUIDADO

Instalação

Inspeccione as fugas de gás (refrigerante) após a instalação ou reparação do produto.

- Os baixos níveis de refrigerante podem causar a avaria do produto.

Não instale o produto num local onde o ruído ou o ar quente da unidade externa possam perturbar os vizinhos.

• Tal pode causar problemas para os seus vizinhos.

Instale a mangueira de drenagem para garantir que a água é devidamente drenada para fora.

- Uma ligação incorrecta pode causar o derramamento de água.

O produto deve ser levantado e transportado por duas ou mais pessoas.

- Evite lesões pessoais.

Mantenha o nível mesmo ao instalar o produto.

- Para evitar vibrações ou fugas de água.

Não instale o produto onde este fique directamente exposto a ventos do mar (com salitre).

- Tal pode causar a corrosão do produto. A corrosão, particularmente no condensador e nas aletas do evaporador, pode causar o mau funcionamento do produto ou uma operação ineficiente.

■ Operação

Não exponha a pele directamente ao ar frio durante longos períodos de tempo.(Não se sente na tiragem.)

• Tal pode prejudicar a sua saúde.

Use um pano macio para o limpar. Não use detergentes agressivos, solventes, etc.

- Existe risco de incêndio, choque eléctrico ou danos nas partes de plástico do produto.

Insira sempre o filtro correctamente. Limpe o filtro a cada duas semanas ou mais frequentemente, se necessário

- Um filtro sujo reduz a eficiência do ar condicionado e pode causar o mau funcionamento ou a avaria do produto.

Use um banco ou uma escada firme ao limpar ou efectuar a manutenção produto.

- Tenha cuidado e evite lesões.

Não use o produto para finalidades especiais, como para conservar alimentos, obras de arte, etc. Este é um aparelho de ar condicionado, e não um sistema de refrigeração de precisão.

- Existe risco de danos ou perda de propriedade.

Não toque nas peças metálicas do produto ao remover o filtro de ar. São muito afiadas!

- Existe risco de lesões pessoais.

Não introduza as mãos ou outros objectos através das entradas ou saídas de ar, enquanto o produto estiver em funcionamento.

- Existem peças afiadas e em movimento que podem causar lesões.

Substitua todas as pilhas do controlo remoto por pilhas novas do mesmo tipo. Não misture pilhas antigas com pilhas novas, ou diferentes tipos de pilhas.

- Existe risco de incêndio ou explosão.

Não bloqueie a entrada ou a saída do fluxo de ar.

- Tal pode causar a avaria do produto.

Não ande nem coloque objectos por cima do produto.(unidades externas)

- Existe risco de lesões pessoais e de avaria do produto.

Não beba a água drenada do produto.

- Esta água não é pura e pode causar graves problemas para a saúde.

Não recarregue ou desmonte as pilhas. Não elimine as pilhas pelo fogo.

- Estas podem arder ou explodir.

Se o líquido das pilhas tocar na sua pele ou na sua roupa, lave bem com água limpa. Não use o controlo remoto se as pilhas tiverem derramado.

- Os químicos contidos nas pilhas podem causar queimaduras ou outros problemas de saúde.

Se ingerir o líquido das pilhas, escove os seus dentes e consulte um médico. Não use o controlo remoto se as pilhas tiverem derramado.

- Os químicos contidos nas pilhas podem causar queimaduras ou outros problemas de saúde.

Antes de utilizar

Preparar para a utilização

1. Contacte um especialista em instalações para a instalação.
2. Use um circuito dedicado.

Utilização

1. A exposição ao fluxo de ar directo durante um longo período de tempo pode ser prejudicial à sua saúde. Não exponha os ocupantes, animais ou plantas ao fluxo de ar directo durante longos períodos de tempo.
2. Devido à possibilidade de falhas de oxigénio, ventile a divisão quando utilizar juntamente com fogões ou outros dispositivos de aquecimento.
3. Não use este ar condicionado para fins especiais não especificados (por ex., para preservar dispositivos de precisão, alimentos, animais, plantas e objectos de arte). Essa utilização pode danificar os itens.

Limpeza e manutenção

1. Não toque nas peças metálicas da unidade ao remover o filtro. Podem ocorrer danos ao tocar em extremidades de metal afiadas.
2. Não use água para limpar o interior do ar condicionado. A exposição à água pode destruir o isolamento, causando possíveis choques eléctricos.
3. Ao limpar a unidade, primeiro certifique-se de que a corrente e o disjuntor estão desligados. A ventoinha roda a uma velocidade muito elevada durante a operação. Existe a possibilidade de lesões, se a corrente da unidade for acidentalmente activada ao limpar partes interiores da unidade.

Assistência

Para reparações e manutenção, contacte o seu representante de assistência autorizado.

Instruções de utilização

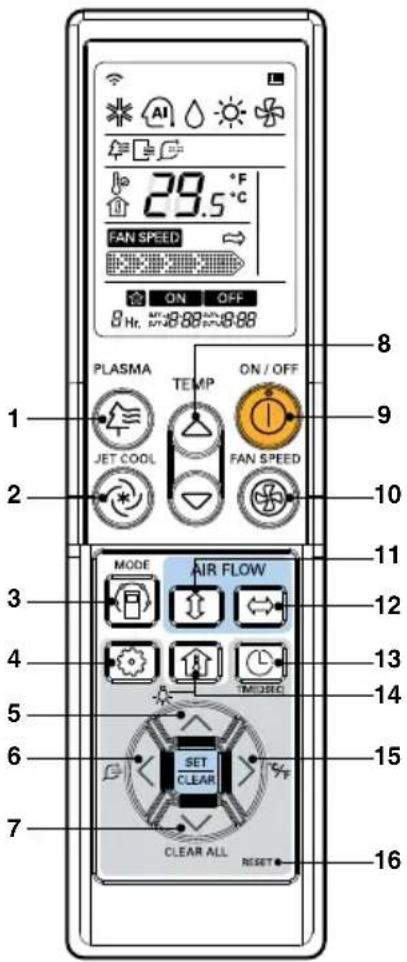

Nome e Função do Controlo Remoto (Acessório)

Por favor coloque a etiqueta informativa no lado de dentro da porta.

Por favor escolha o idioma indicado ao seu país.

1. Ecrã de indicação de utilização
2. Botão de configuração de temperatura

- Irá definir não a temperatura da divisão mas a temperatura da saída de ar.

1. Botão de velocidade de ventoinha

2. A Velocidade da Ventoinha contém 3 Passos.
   • O passo Middle e Low é o mesmo

3. TECLA ON/OFF (Ligar/Desligar)

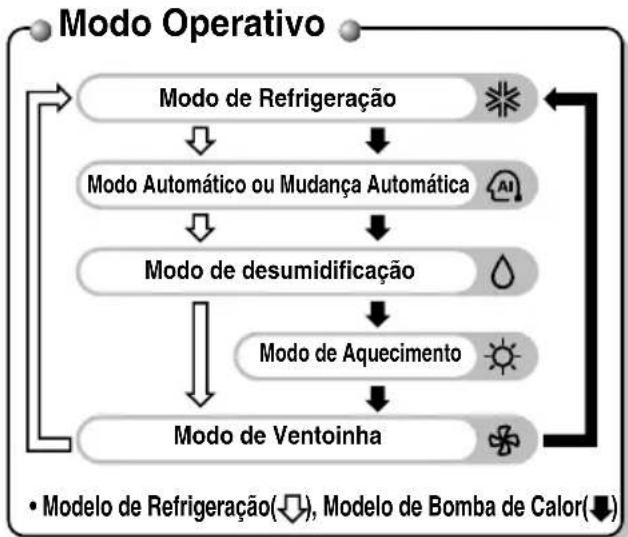

4. Botão de Seleção do modo de operação

5. Receptor do controlo remoto sem fios

- Algum equipamento não recebe os sinais sem fios.

1. Botão do fluxo de ar
2. Botão de sub-função
3. Botão de definição da função

4. Botão de ventilação

5. Reserva

6. Botão cima, baixo, esquerda, direita

- Para verificar a temperatura interior, carregue no botão ↗.

1. Botão de temperatura da divisão

2. Apresenta a temperatura da divisão apresentada no controlo remoto.

3. Não existe controlo da temperatura da divisão.

4. No caso de ser uma unidade de entrada de ar fresco, irá apresentar apenas a temperatura ao redor do controlo remoto.

5. TECLA CONFIGURAR/CANCELAR

6. Botão sair

* Algumas funções podem não estar operacionais ou visíveis dependendo do tipo de produto.
* Irá apresentar um valor estranho na temperatura da divisão caso o controlo remoto com fios não esteja conectado

Modelo : PQRCVSL0 (Cor Preta)

PQRCVSL0QW (Cor Branca)

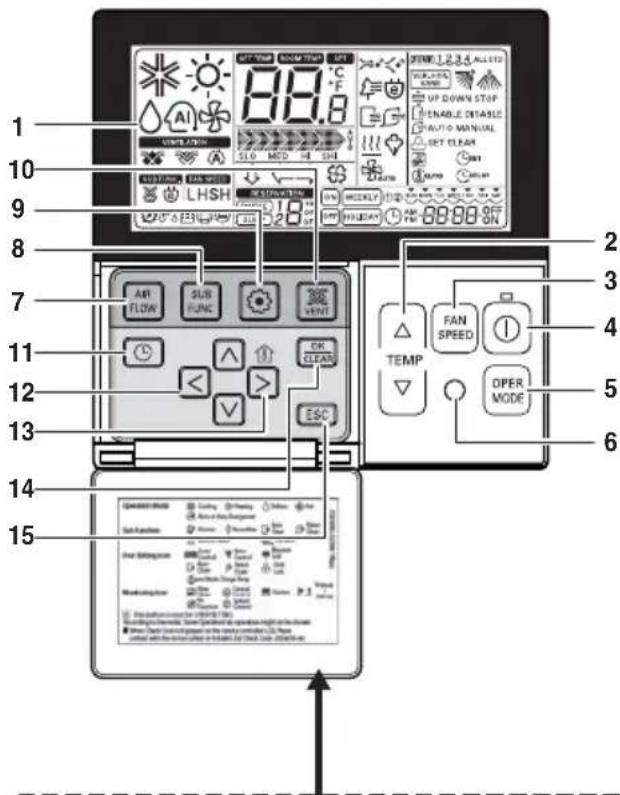

Nome e funções do controlo remoto com fios (Opcional)

PQWRCDF0 (Bomba de calor) PQWRHDF0 (Refrigeração apenas)

1. Botão Plasma (opcional)

Utilizado para iniciar ou parar a função de purificação por plasma.

1. Botão Jet Cool

A refrigeração rápida opera uma velocidade superrápida da ventoinha.

1. Botão de Seleção do modo de operação

Utilizado para seleccionar o modo de operação.

1. Botão de definição da função

Utilizado para definir ou cancelar a Auto clean ou a Smart clean.

1. Botão de luminosidade LCD (opcional)

Utilizado para ajustar a luminosidade do LCD

1. Botão Smart clean (opcional)

Utilizar para cancelar todas as temporizações.

1. Botão de definição da temperatura ambiente

1. Selector de velocidade da ventoinha interna

Utilizado para seleccionar a velocidade da ventoinha em quatro passos: baixa, média, alta e Caos.

1. Botão Balanço Automático

Utilizado para parar ou começar o movimento das persianas e para definir a direcção de fluxo de ar para cima/baixo.

1. Botão de controlo da direcção de fluxo de ar horizontal (opcional)

Utilizado para definir a direcção de fluxo de ar horizontal pretendida.

1. Botão de definição de temporizador e hora

Utilizado para acertar a hora de iniciar e parar a operação.

1. Botão de verificação da temperatura ambiente

Utilizado para verificar a temperatura ambiente.

1. Botão de alternância °C/°F

Utilizado para reiniciar o controlo remoto.

Operação Forçada

Procedimentos para quando o controlo remoto não pode ser utilizado.

Prima o botão de tacto (Operação forçada) durante 2 segundos.

Se desejar interromper a operação, volte a premir o botão de tacto.

Quando a corrente voltar a ser fornecida depois de uma falha no modo de Operação Forçada, as condições de funcionamento são automaticamente definidas da forma seguinte:

Durante a Operação Forçada, o modo inicial continua.

Operação forçada (Botão de tacto)

	Modelo de Refrigeração	Modelo de bomba de calor
		Temp. Ambiente ≥_ Temp. def.-2°C	Temp. Ambiente < Temp. def.-2°C
Modo operativo Refrigeração	Refrigeração Aquecimento
Velocidade da VENTOINHA Interna	High disponível disponível
Temperatura Definida 2	2°C disponível disponível

Função de Reinício Automático

Quando a corrente voltar a ser fornecida depois de uma falha, a Operação de Reinício Automático opera automaticamente os procedimentos nas condições de funcionamento anteriores.

Conselhos quando acender o LED do Filtro

1. A lâmpada de aviso do filtro (LED) está acesa.
2. Se o LED de aviso do filtro estiver aceso, limpe o filtro.
3. Depois de limpar o filtro, prima o botão Timer e o botão (◀) do controlo remoto com fios ao mesmo tempo durante 3 seg. O LED de aviso do filtro é desligado.

Manutenção e Assistência

CUIDADO: Antes de efectuar qualquer manutenção, desligue a alimentação eléctrica do sistema.

Grade, Caixa e Controlo Remoto

☐ Desligue a unidade antes de a limpar. Limpe a unidade com um pano macio e seco. Não use lixívia ou abrasivos.

NOTA

A corrente eléctrica deve ser desligada antes de limpar a unidade interna.

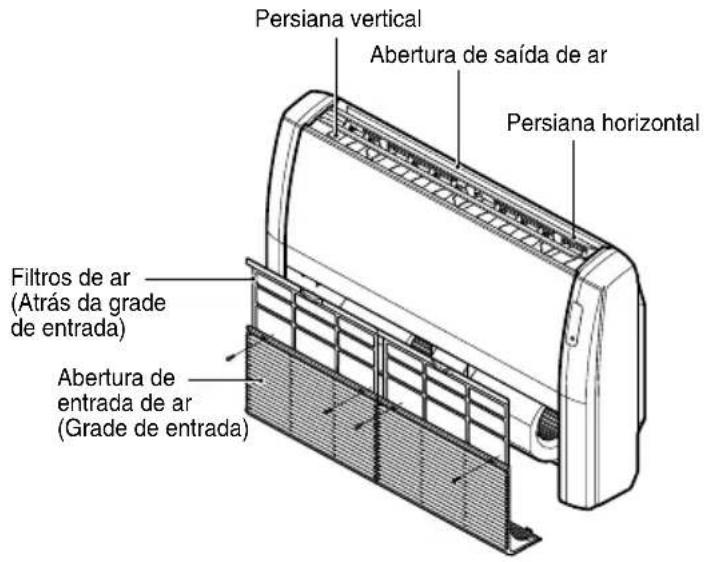

Filtros de Ar

Os filtros de ar por detrás da grade frontal devem ser inspeccionados e limpos a cada 2 semanas ou mais frequentemente, se necessário.

■ Nunca use o seguinte:

• Água com temperatura superior a 40°C. Pode causar deformação e/ou descoloração.
• Substâncias voláteis. Pode danificar as superfícies do ar condicionado.

1. Retire os Filtros de Ar.

■ Segure na patilha e puxe ligeiramente para a frente, para retirar o filtro.

CUIDADO: Quando estiver a remover o filtro de ar, não toque nas partes metálicas da unidade interna.

Tal pode causar lesões.

1. Limpe a sujidade do filtro de ar, utilizando um aspirador ou lavando com água.

Se a sujidade for persistente, lave com um detergente neutro em água tépida.
■ Se for utilizada água quente (50°C ou mais), pode ficar deformado.

1. Depois de lavar com água, deixe secar bem à sombra.

- Não exponha o filtro de ar a luz solar directa ou ao calor de fogo, quando o estiver a secar.

1. Instale o filtro de ar.

Se não pretender utilizar o ar condicionado durante um longo período de tempo

Se não pretender utilizar durante um longo período de tempo.

Opere o ar condicionado com as definições seguintes durante 2 a 3 horas.

• Tipo de operação: Modo de operação da ventoinha.
• Isto secará os mecanismos internos.

Desligue o disjuntor se não pretender utilizar o ar condicionado durante um longo período de tempo.

A sujidade pode acumular-se e causar um incêndio.

Informações Úteis

Os filtros de ar e a sua conta de electricidade.

Se os filtros de ar ficarem obstruídos com pó, a capacidade de refrigeração é reduzida e 6% da electricidade utilizada para accionar o ar condicionador será desperdiçada.

Quando pretender utilizar novamente o ar condicionado.

Limpe o filtro de ar e instale-o na unidade interna.

Verifique se as entradas e as saídas de ar das unidades interna/externa não estão bloqueadas.

Este pode ser ligado do lado da unidade interna.

Conselhos de Utilização

Não arrefeça demasiado a divisão.

Não é bom para a sua saúde e desperdiça electricidade.

Certifique-se de que as portas e as janelas estão bem fechadas.

Evite abrir as portas e as janelas tanto quanto possível para manter o ar fresco na divisão.

Mantenha as persianas ou cortinas fechadas.

Não deixe entrar luz solar directa na divisão quando o ar condicionado estiver em funcionamento.

Limpe regularmente o filtro de ar.

Um filtro de ar obstruído reduz o fluxo de ar, e diminui os efeitos de refrigeração e desumidificação. Limpe, pelo menos, uma vez a cada duas semanas.

Mantenha a temperatura ambiente uniforme.

Ajuste a direcção de fluxo de ar vertical e horizontal para garantir uma temperatura uniforme na divisão.

Ventile ocasionalmente a divisão.

Como as janelas são mantidas fechadas, é uma boa ideia abri-las e ventilar a divisão regularmente.

Antes de contactar a assistência...

Conselhos para Resolução de Problemas! Poupe tempo e dinheiro!

Verifique os seguintes pontos antes de solicitar uma reparação ou assistência.... Se o problema persistir, por favor contacte o seu revendedor.

O ar condicionado não funciona.	A divisão apresenta um odor peculiar.	Parece que a condensação está a derramar do ar condicionado.	O ar condicionado não funciona durante 3 minutos quando é reiniciado.
• Enganou-se ao programar a temporização? • O fusível queimou ou o disjuntor de circuito foi activado?	• Verifique se é libertado um odor a humidade das paredes, da alcatifa, dos móveis ou de objectos húmidos existentes na divisão.	• A condensação ocorre quando o fluxo de ar do ar condicionado arrefece o ar quente da divisão.	• Trata-se da protecção do mecanismo. • Aguarde cerca de três minutos até a operação começar.
Não refrigera nem aquece com eficácia.	O ar condicionado funciona de forma ruidosa.	É escutado um som de estalido.	O visor do controlo remoto aparece apagado ou pouco visível.
• O filtro de ar está sujo? Ver instruções de limpeza do filtro de ar. • A divisão estava muito quente quando o ar condicionado foi ligado. for it to cool down. Aguarde algum tempo até arrefecer. • A temperatura foi definida incorrectamente? • As aberturas de entrada e saída de ar da unidade interna estão obstruídas?	• Para um ruído semelhante a água a fluir. -Trata-se do som do refrigerante a fluir no interior da unidade de ar condicionado. • Para um ruído semelhante a ar comprimido libertado para a atmosfera. -Trata-se do som da água de desumidificação a ser processada no interior da unidade de ar condicionado.	• Este som é gerado pela expansão/contracção do painel frontal, etc., devido a mudanças de temperatura.	• As pilhas estão gastas? • As pilhas estão inseridas nas direcções opostas (+) e (-)?
		A lâmpada de aviso do filtro (LED) está acesa.
		• Depois de limpar o filtro, prima o botão Timer e o botão (◀) do controlo remoto com fios ao mesmo tempo durante 3 seg.

NOTA
