Tipo de produto	Autorrádio CD
Marca	Sony
Modelo	XR-C6210R
Dimensões (L x A x P)	182 x 50 x 162 mm (padrão 1 DIN)
Peso	Aproximadamente 1,6 kg
Alimentação	12 V CC (veículo)
Consumo elétrico	Máx. 15 A
Potência de saída	4 x 45 W máx.
Formatos de áudio suportados	CD áudio, CD-R, CD-RW
Sintonizador	FM/AM com RDS
Ecrã	Visor LCD retroiluminado
Funções principais	Reprodução de CD, rádio RDS, pré-amplificador de 4 canais, entrada AUX
Segurança	Código anti-roubo, painel removível
Manutenção e limpeza	Limpar com um pano macio e seco, não usar solventes
Peças sobressalentes	Disponíveis junto da Sony ou revendedores autorizados
Reparabilidade	Índice de reparabilidade não especificado, reparação por profissional aconselhada
Temperatura de funcionamento	-10°C a +60°C

Perguntas frequentes - XR-C6210R SONY

Como instalar o autorrádio Sony XR-C6210R no meu carro?

Utilize o kit de montagem adequado ao seu veículo. Conecte o feixe de alimentação às cores correspondentes (vermelho: ignição, amarelo: permanente, preto: massa). Consulte o manual para o esquema de cablagem detalhado.

Como desativar o código anti-roubo?

Se o código for solicitado, insira o código usando as teclas numéricas. Se não o souber, contacte um centro Sony autorizado com o cartão de código.

O autorrádio não lê CD gravados. O que fazer?

Use CD-R ou CD-RW de boa qualidade, finalize a gravação em modo áudio CD. Verifique se as faixas estão no formato padrão (16 bits/44,1 kHz).

Como acertar o relógio?

Prima o botão MENU até aparecer 'CLOCK'. Use as teclas de busca para ajustar as horas e os minutos. Confirme pressionando novamente MENU.

Posso usar uma entrada auxiliar para um smartphone?

Sim, o XR-C6210R possui uma entrada AUX no painel frontal. Conecte um cabo de 3,5 mm e selecione a fonte AUX através do botão MODE.

Como memorizar estações de rádio?

Sintonize a estação desejada, depois mantenha pressionada uma das teclas numéricas (1 a 6) até ouvir um bipe. A estação é então memorizada.

O painel removível não encaixa bem. O que fazer?

Verifique se removeu o painel corretamente deslizando-o para a esquerda. Se o problema persistir, limpe os contatos com um pano seco.

Como melhorar a recepção de rádio?

Verifique se a antena está corretamente ligada e se o cabo não está danificado. Em zona de fraca recepção, ative a função LOCAL ou MONO no menu.

O visor está fraco. Posso ajustar o brilho?

Sim, prima MENU, selecione DIMMER e escolha entre os níveis de brilho (HIGH, MID, LOW). Confirme.

O que fazer se o autorrádio não ligar?

Verifique os fusíveis do veículo e do autorrádio. Certifique-se de que o cabo vermelho (ignição) recebe corrente quando a ignição é ligada. Teste com outra fonte de 12V.

MANUAL DE UTILIZADOR XR-C6210R SONY

Manual de instruções PT

Para a instalação e as ligações, consulte o manual de instalação/ligações fornecido.

XR-C6220R

XR-C6210R

Bem-vindo!

Sensor de música automático (AMS)

"_" (barra inferior) por cada(Character.

Obrigado por ter adquirido este leitor de cassetes da Sony. Este aparelho está equipado com várias funções, bem como um comando rotativo fornecido.

Além da reprodução de cassetes e do rádio, pode aumentar a versatilidade do seu sistema ligando um carregador*1 de CD/MD opcional.

Se utilizar este aparelho ou um leitor de CD com a função CD TEXT, a informação CD TEXT aparecerá no visor quando reproduzir um disco CD TEXT*2.

1 Pode ligar um carregador de CD, um carregador de MD, um leitor de CD, ou um leitor de MD. 2 O disco CD TEXT é um CD de áudio que inclui informações, como os nomes do disco, do artista e das faixas.

Estas informações são gravadas no disco.

Índice

Este aparelho

Localização das teclas 3

Como virar

Reinicializar o aparelho 4 Retirar o painel frontal 4 Acertar o relógio 5

Leitor de cassetes

Ouvir uma cassete 6 Reproduzir a cassete em vários modos 7

Rádio

Memorização automática de estações — Memória da Melhor Sintonia (BTM) ..... 7 Memorização das estações pretendidas. 8 Recepção das estações memorizadas 8

RDS

Panorâmica da função RDS 9 Visualização do nome da estação 9 Re-sintonização automática do mesmo programa — Frequências Alternativas (AF) 9 Ouvir informações sobre a situação do trânsito. 11 Pré-programação das estações RDS através dos dados AF e TA 11 Localização de uma estação através do tipo de programa 12 Acerto automático do relógio 13

Outras funções

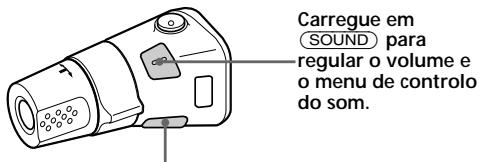

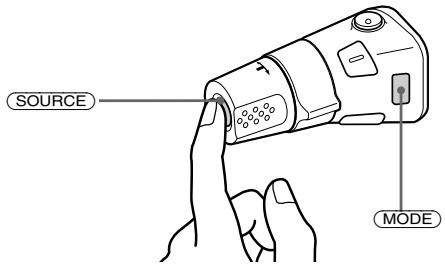

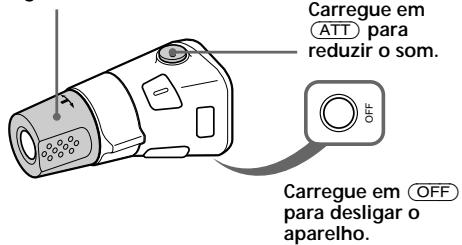

Preparar o comando rotativo 14 Utilização do comando rotativo 14 Regulação das características de som 16 Redução do som 16 Alteração das programações do visor e do som 16 Intensificar o som dos graves D-bass 17

Equipamento opcional

Reprodução de um CD ou MD 17 Reprodução repetitiva das faixas - Reprodução repetitiva. 19 Reprodução das faixas por ordem aleatória - Reprodução aleatória 19 Identificação de CD -- Lista de títulos 19 Localização de um disco pelo nome — Listar 21 Seleção das faixas específicas para reprodução - Banco 21

Informação adicional

Precauções 22 Manutenção 23 Desmontagem do aparelho. 24 Especificações 25 Guia de resolução de problemas 26

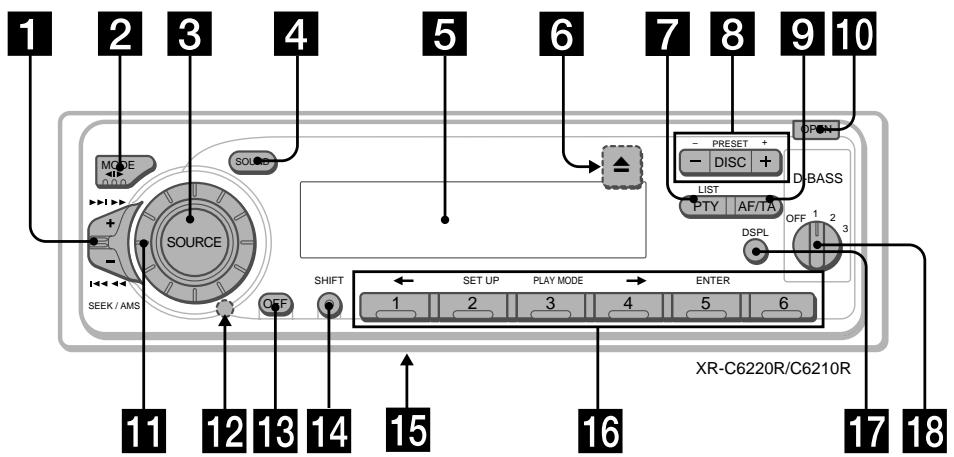

Localização das teclas

Para mais informações, consulte as respectivas páginas.

1 Controlo SEEK/AMS (Procura/sensor automático de música/pesquisa manual) 6,8,10,13,18,21 2 Tecla MODE (▶)

Durante a reprodução de cassetes: Mudança da direção de reprodução 6

Durante a receção de rádio: Seção de BAND 7, 8

Durante a reprodução de um CD ou MD: Seleção da unidade de CD/MD 17,20

3 Tecla SOURCE (TAPE/TUNER/CD/MD) 6,7,8,11,17,20 4 Tecla SOUND 16 5 Visor 6 Tecla △ (ejetar) (localizada na parte da frente do aparelho, por trás do painel frontal) 6 7 Tecla PTY/List

Programa RDS 13 Lista de títulos 19, 20 Listar 21

8 Tecla PRESET/DISC

Durante a receção de rádio: Selecionar estações pré-programadas 8

Durante a reprodução de um CD/MD: Mudar de disco 18

9 Tecla AF/TA 9,10,11,12 10 Tecla OPEN (libertação do painel frontal) 4, 6, 24 Botão rotativo (volume/graves/agudos/controlo esquerda-direita/frente-atrás) 5, 16, 19, 20 12 Tecla de reinicialização (localizada na parte da frente do aparelho, por trás do painel frontal) 4 13 Tecla OFF 4,6 14 Tecla SHIFT PLAY MODE 7,8,10,12,19,21,22 SET UP 5,13,16,18 15 Interruptor POWER SELECT (localizado na base do aparelho) Consulte "interruptor POWER SELECT" no manual Instalação/Ligações. 16 Teclas numéricas 8, 10, 12, 21 17 Tecla DSPL (alteração do modo do visor) 6,8,9,17,18,20,21 18 Anel D-BASS 17

Reinicializar o aparelho

O aparelho tem que ser reinicializado antes de ser utilizado pela primeira vez ou após a substituição da bateria do automóvel.

Retire o painel frontal e carregue no botão de reinicialização com um objeto pontiagudo, como uma esferográfica.

Tecla de reinicialização

Nota

Quando carregar na tecla de reinicialização, desativa o relógio e algumas das funções memorizadas.

Retirar o painel frontal

Pode retirar o painel frontal deste aparelho para evitar que seja roubado.

1. Carregue em OFF. 2. Carregue em OPEN, empurre o painel frontal para a direita e puxe para fora pelo lado esquerdo.

Notas

• Não deixe cair o painel ao retirá-lo do aparelho.
• Se retirar o painel enquanto o aparelho estiver ligado, a corrente desliga-se automaticamente para evitar danos nos altifalantes.
• Quando levar o painel frontal consigo, utilize a caixa de transporte fornecida.

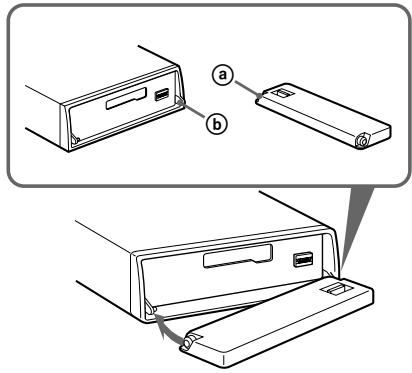

Introduza o eixo b do aparelho no orifício a do painel frontal como se mostra na ilustração e empurre o lado esquerdo para dentro.

Notas

• Quando colocar o painel frontal no aparelho, certifique-se de que o mesmo se encontra na posição correta.
• Quando instalar o painel, não o empurre com muita força para encaixar no aparelho.
• Não carregue demais nem faça muita pressão sobre o visor do painel frontal.
• Não exponha o painel frontal à incidência direta dos raios solares, a fontes de calor como condutas de ar quente nem à humidade. Nunca o deixe no tablier de um automóvel estacionado ao sol ou em locais onde possa ocorrer um aumento considerável da temperatura.

Alarme de advertência

Se rodar a chave de ignição para a posição OFF, sem retirar o painel frontal, o alarme de advertência é ativado e ouve-se um sinal sonoro durante alguns segundos (só quando o interruptor POWER SELECT estiver na posição A).

Se ligar um amplificador de potência opcional e não utilizar o amplificador do aparelho, o sinal sonoro é desativado.

Acertar o relógio

O relógio tem uma indicação digital de 24 horas.

Por exemplo: Acerte-o para as 10:08

1 Carregue primeiro em (SHIFT) e depois várias vezes em ② (SET UP) até aparecer a indicação “CLOCK” no visor.

SET LBCK

● Carregue em (4)→

SET 1

Os algarismos das horas começam a piscar.

Acerte a hora.

sentido regressivo

sentido progressivo

SET

3 Carregue em 4 (→)

1.5NA

Os algarismos dos minutos começam a piscar.

Acerte os minutos.

sentido regressivo

sentido progressivo

5E² 1.0E² + 5E

2 Carregue em SHIFT.

12:21日

O relógio começa a funciona.

3 Carregue em SHIFT.

Quando acabar de acertar o relógio, o visor volta ao modo de reprodução normal.

Nota

Se o interruptor POWER SELECT que se encontra na parte inferior do aparelho estiver regulado para a posicao ③, ligue primaryo o aparelho e depois acerte o relógio.

Ouvir una cassete

1 Carregue em OPEN e coloque a cassete. A reprodução inicia-se automaticamente.

2 Feche o painel frontal.

Se a cassete já estiver dentro do leitor, carregue em SOURCE até que a indicação "FWD" ou "REV" apareça e inicie a reprodução.

Sugestões: Para mudar a direção de transporte da fita, carregue em MODE.

Para	Carregue em
Parar a reprodução	OFF
Ejectar a cassete	▲

Rebobinagem rápida da fita

Durante a reprodução, empurre o controlo SEEK/AMS para cima ou para baixo sem largar.

Avanço rápido da fita

Rebobinagem

Para iniciar a reprodução durante o avanço rápido ou a rebobinagem da fita, carregue em MODE.

Localizar uma faixa específica

Durante a reprodução, empurre o controlo SEEK/AMS para cima ou para baixo e solte-o em cada faixa que quer saltar.

Pode saltar um máximo de nove faixas de uma vez.

Para localizar as faixas seguintes

Para localizar as faixas anteriores

Nota

A função AMS pode não funcionar quando:

• os espaços em branco forem inferiores a quatro segundos — houver ruído entre as faixas existirem secções longas com um volume de som baixo ou secções quase sem som.

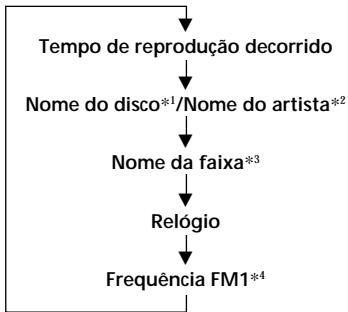

Sempre que carregar em DSPL, o item altera-se da seguinte forma:

• Enquanto estas duas funções são ativadas.

— Função ATA — Função AF/TA

Depois de selecionar o item desejado, o visor muda automaticamente para o modo de visualização dinâmica passados alguns segundos.

No modo de visualização dinâmica, todos os elementos apresentados acima passam no visor um por um e por ordem.

Sugestão

Pode desativar o modo de Visualização dinâmica. (Consulte "Alteração das programações do visor e do som" na página 16).

Reproduzir a cassete em vários modos

Pode reproduzir a cassete em vários modos:

• REP (Reprodução repetitiva) repete a faixa atual.
• A posição METAL (Metal)* permite-lhe reproduzir uma cassete de metal ou CrO2.
• BL SKP (Saltar espaços em branco) salta os espaços em branco superiores a oito segundos.
• ATA (Ativação automática do sintonizador) ativa automaticamente o sintonizador durante a rebobinagem rápida da fita.

1 Durante a reprodução, carregue em (SHIFT).

"SHIFT-ON" aparece no visor.

2 Carregue várias vezes em ③ (PLAY MODE) até que o modo de reprodução pretendido apareça no visor.

Sempre que carregar em ③ (PLAY MODE), os elementos mudam da seguinte forma:

REP → METAL* → BL SKP → ATA

• somente XR-C6220R

3 Carregue em 4 (→) para seleccionar "ON".

O modo de reprodução inicia-se.

4 Carregue em

Para voltar ao modo de reprodução normal, selecione "OFF" no passo 3 acima.

Nota

Se a indicação "SFT" aparecer, carregue em (SHIFT) para completar a programação do modo.

Rádio

Memorização automática de estações

— Memória da Melhor Sintonia (BTM)

O aparelho seleciona as estações com os sinais mais fortes e memoriza-as por ordem de frequências. Pode memorizar um máximo de 6 estações em cada banda (FM1, FM2, FM3, MW e LW).

Cuidado

Quando quiser sintonizar uma estação durante a condução, utilize a memória de melhor sintonia para evitar acidentes.

1 Carregue várias vezes em SOURCE para selecionar o sintonizador.

Sempre que carregar em (SOURCE), a fonte muda pela ordem seguinte:

• O elemento não aparece se não estiver ligado o equipamento opcional correspondente.

2 Carregue várias vezes em MODE para selecionar a banda.

Sempre que carregar em MODE, a banda muda pela ordem seguinte:

3 Carregue em SHIFT e, em seguida, carregue várias vezes em ③ (PLAY MODE) até que a indicação "B.T.M" apareça no visor. 4 Carregue em ④ (→)

O aparelho memoriza as estações nas teclas numéricas, pela ordem das respectivas frequências.

Ouve um sinal sonoro e a programação fica memorizada.

5 Carregue em SHIFT

Notas

• O aparelho não memoriza estações com sinais fracos. Se o aparelho estiver a receber poucas estações, algumas das teclas numéricas mantêm as suas regulações originais.
• Se aparecer um número no visor, o aparelho volta a memorizar as estações a partir da estação indicada.

Memorização das estações pretendidas

Pode memorizar no máximo estações de 18 FM (6 para FM1, FM2 e FM3), 6 estações de MW e 6 estações de LW pela ordem pretendida.

1 Carregue várias vezes em SOURCE para seleccionar o sintonizador. 2 Carregue várias vezes em MODE para seleccionar a banda. 3 Empurre o controlo SEEK/AMS para cima ou para baixo para sintonizar a estação que quer memorizar na tecla numérica. 4 Carregue sem soltar na tecla numérica pretendida (de ① a ⑥) até aparecer a indicação "MEM".

A indicação da tecla numérica aparece no visor.

Nota

Se tentar memorizar mais do que uma estação na mesma tecla numérica, a última apaga a estação memorizada anteriormente.

Recepção das estações memorizadas

1 Carregue várias vezes em SOURCE para seleccionar o sintonizador. 2 Carregue várias vezes em MODE para seleccionar a banda. 3 Carregue na tecla numérica (1 a 6) em que memorizou a estação desejada.

Sugestão

Carregue num dos lados de PRESET/DISC para sintonizar as estações pela ordem por que foram memorizadas (Função de pesquisa pré-programada).

Se não conseguir sintonizar uma estação pré-programada

Para procurar a estação, carregue e solte o controlo SEEK/AMS (sintonização automática).

O varrimento para quando o aparelho sintoniza uma estação. Empurre várias vezes o controlo SEEK/AMS para cima ou para baixo, até sintonizar a estação pretendida.

Nota

Se a sintonização automática parar frequentemente, carregue em (SHIFT) e depois carregue várias vezes em 3 (PLAY MODE) até que a indicação "LOCAL" (modo de pesquisa local) apareça no visor. Em seguida, carregue em 4 (→) para selecionar "LOCAL-ON". Carregue em SHIFT. O aparelho sintoniza apenas estações com sinais relativamente fortes.

Sugestão

Se souber a frequência da estação pretendida, empurre sem soltar o controlo SEEK/AMS para cima ou para baixo, até a sintonizar (sintonização manual).

Se a receção FM estéreo for deficiente — Modo Mono

1 Durante a receção de rádio, carregue primeiro em (SHIFT) e depois vezes em ③ (PLAY MODE) até aparecer a indicação "MONO" no visor. 2 Carregue várias vezes em 4 (→) até que a indicação "MONO-ON" apareça no visor.

A qualidade do som melhora, mas passa a ser um som mono (a indicação "ST" desaparece do visor).

3 Carregue em SHIFT.

Para voltar ao modo de reprodução normal, selecione "MONO-OFF" no ponto 2 descrito acima.

Alterar os elementos do visor

Sempre que carregar em DSPL, o elemento muda da seguinte maneira:

Frequência (Nome da estação)* ← Relógio

• Se sintonizar uma estação FM que transmite dados RDS, aparece o nome da estação.

Depois de selecionar o item desejado, o visor muda automaticamente para o modo de visualização dinâmica passados alguns segundos.

No modo de visualização dinâmica todos os elementos apresentados acima passam no visor um por um e por ordem.

Sugestão

Pode desativar o modo de visualização dinâmica. (Consulte "Alteração das programações do visor e do som" na página 16).

Panorâmica da função RDS

O Sistema de Dados de Rádio (RDS) é um serviço de difusão que permite às estações FM enviar informação digital adicional juntamente com o sinal de programa de rádio normal.

Eis alguns desses serviços: voltar automaticamente ao mesmo programa, ouvir informações sobre o trânsito e localizar uma estação por tipo de programa.

Notas

• A disponibilidade de todas as funções RDS depende do país ou da região.
• Se o sinal for fraco ou se a estação sintonizada não estiver a transmitir dados RDS, a função RDS pode não funcionar corretamente.

Visualização do nome da estação

O nome da estação atual acende-se no visor.

Selecione uma estação FM (página 7). Se sintonizar uma estação FM que transmite dados RDS, o nome da estação aparece no visor.

Nota

A indicação “*” significa que está a receber uma estação RDS.

Sempre que carregar em DSPL, o elemento muda da seguinte maneira:

Nome da estação (Frequência) ↔ Relógio

Depois de selecionar o item desejado, o visor muda automaticamente para o modo de visualização dinâmica passados alguns segundos.

No modo de visualização dinâmica, todos os elementos apresentados acima passam no visor um por um e por ordem.

Sugestão

Pode desativar o modo de Visualização dinâmica. (Consulte "Alteração das programações do visor e do som" na página 16).

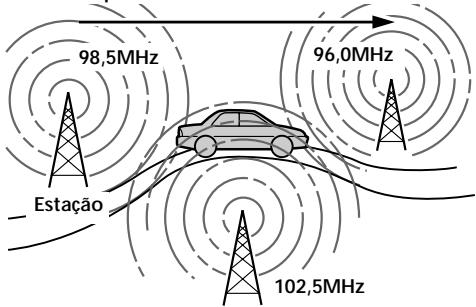

Re-sintonização automática do mesmo programa

Frequências Alternativas (AF)

A função permite sintonizar automaticamente a estação com o sinal mais forte numa rede. Se utilizar esta função, pode ouvir continuamente o mesmo programa durante uma viagem para um local distante, sem ter que voltar a sintonizar a estação manualmente.

As frequências mudam automaticamente.

1. Selecione uma estação FM (página 7). 2. Carregue várias vezes em AF/TA até aparecer a indicação "AF-ON" no visor. O aparelho começa a procurar uma estação alternativa com um sinal mais forte na mesma rede.

Nota

Se não houver estação alternativa nessa área e não precisar de procurar uma estação alternativa, desative a função AF carregando várias vezes em AF/TA até aparecer a indicação "AF TA-OFF" no visor.

Quando carrega em AF/TA, os elementos no visor mudam da seguinte maneira:

• Selecione esta opção para ativar as funções AF e TA.

Notas

• Quando a indicação "NO AF" e o nome da estação piscarem alternadamente no visor, isso significa que o aparelho não consegue localizar uma estação alternativa na rede.
• Se o nome da estação começar a piscar antes de selecionar uma estação com a função AF ativada, isso significa que não existe frequência alternativa disponível. Empurre o controlo SEEK/AMS para cima ou para baixo quando o nome da estação estiver a piscar (durante 8 segundos). O aparelho começa a procurar outra frequência com os outros dados PI (Identificação do Programa). (Aparece a indicação "PI SEEK" e não se ouve som). Se o aparelho não conseguir localizar outra frequência, a indicação "NO PI" aparece e o aparelho volta à frequência selecionada anteriormente.

Ouvir um programa regional

A função "REG-ON" (regional on) permite-lhe continuar a receber um programa regional sem ter que mudar para outra estação regional (não se esqueça de ativar a função AF). A pré-definição de fábrica deste aparelho é "REG-ON", mas se quiser desativar esta função, faça o seguinte:

1 Durante a receção de rádio, carregue primeiro em (SHIFT) e depois várias vezes em ③ (PLAY MODE) até aparecer a indicação "REG" no visor. 2 Carregue várias vezes em 4 (→) até que a indicação "REG-OFF" apareça no visor. 3 Carregue em SHIFT.

A seleção de "REG-OFF" pode fazer com que o aparelho mude para outra estação regional da mesma rede.

Para voltar à estação regional anterior, selecione "REG-ON" no ponto 2 descrito acima.

Nota

Função Ligação Local (só para o Reino Unido)

A função Ligação Local permite selecionar outras estações locais na área, mesmo se não estiverem memorizadas nas teclas numéricas.

1 Carregue numa tecla numérica onde esteja memorizada uma estação local. 2 Num espaço de cinco segundos, carregue novamente na mesma tecla numérica. 3 Repita este procedimento até encontrar a estação local pretendida.

Ouvir informações sobre a situação do trânsito

Os dados referentes às Informações sobre o Trânsito (TA) e Programas de Trânsito (TP) permitem-lhe sintonizar automaticamente uma estação de FM que está a transmitir informações de trânsito mesmo que esteja a ouvir outra fonte de programa.

Carregue várias vezes em AF/TA até que a indicação "TA-ON" ou "AF TA-ON" apareça no visor.

O aparelho começa a procurar as estações que transmitem informações de trânsito. A indicação "TP" aparece no visor se o aparelho encontrar uma estação que transmita informações de trânsito. Quando as informações de trânsito começam a ser transmitidas, a indicação "TA" pisca no visor. A indicação "TA" para de piscar quando terminar a transmissão das informações sobre o trânsito.

Sugestão

Se a transmissão das informações sobre o trânsito começar quando estiver a ouvir outra fonte, o aparelho muda automaticamente para a referida transmissão. Quando a transmissão terminar, o aparelho volta a reproduzir a fonte original.

Notas

• A informação “NO TP” pisca durante cinco segundos se a estação que está a ouvir não transmitir informações sobre o trânsito. Depois, o aparelho começa a procurar uma estação que transmita informações sobre o trânsito.
• Quando as indicações "EON" e "TP" aparecerem no visor, a estação atual utiliza as informações de trânsito transmitidas por outras estações da mesma rede.

Para cancelar as informações de trânsito recebidas

Carregue em AF/TA ou SOURCE.

Para cancelar todas as informações sobre o trânsito, desative a função carregando em AF/TA até que a indicação "AF TA-OFF" apareça no visor.

Pré-regulação do volume das informações sobre o trânsito

Se não quiser perder as informações sobre o trânsito, pode pré-regular o respectivo nível de volume. Quando começa a transmissão das informações sobre o trânsito, o aparelho regula automaticamente o volume para o nível pré-programado.

1. Selecione o nível de volume pretendido. 2. Carregue em (AF/TA) durante alguns segundos.

A indicação "TA" aparece e a definição fica memorizada.

Recepção de informações de emergência

Se for transmitida uma informação de emergência quando está a ouvir rádio, o programa muda automaticamente para a estação que estiver a transmitir esta comunicação. Se estiver a ouvir qualquer outra fonte, pode ouvir as informações de emergência se ativar as funções AF ou TA. O aparelho muda automaticamente para a estação que está a transmitir as referidas informações, independentemente da fonte que esteja a ouvir.

Pré-programação das estações RDS através dos dados AF e TA

Quando efetua a pré-programação das estações RDS, o aparelho memoriza os dados e a frequência de cada estação para que não tenha de fazer a função AF ou TA sempre que sintonizar a estação pré-programada. Pode selecionar uma programação diferente (AF, TA, ou OFF) para cada estação memorizada ou a mesma programação para todas as estações.

Pré-Seleção da mesma programação para todas as estações pré-programadas

1 Selecione uma banda FM (página 7). 2 Carregue várias vezes em AF/TA para selecionar "AF-ON", "TA-ON" ou "AF TA-ON" (para ambas as funções AF e TA). Não se esqueça que se selecionar "AF TA-OFF", não só memoriza as estações RDS como também as estações que não transmitem dados RDS. 3 Carregue em SHIFT e, em seguida, carregue várias vezes em ③ (PLAY MODE) até que a indicação "B.T.M" apareça no visor. 4 Carregue em ④ (→) até que a indicação "B.T.M" apareça a piscar. 5 Carregue em SHIFT.

Pré-Seleção de programações diferentes para cada estação pré-programada

1 Selecione uma banda FM e sintonize a estação pretendida. 2 Carregue várias vezes em AF/TA para selecionar "AF-ON", "TA-ON" ou "AF TA-ON" (para ambas as funções AF e TA). 3 Carregue na tecla numérica pretendida até que a mensagem "MEM" apareça no visor.

Para pré-programar outras estações, repita este procedimento a partir do ponto 1.

Sugestão

Se quiser alterar a programação AF e/ou TA pré-selecionada depois de sintonizar a estação pré-programada, pode fazê-lo ativando ou desativando a função AF ou TA.

Localização de uma estação através do tipo de programa

Pode localizar a estação pretendida selecionando um dos temas de programa apresentados abaixo.

Tipos de programs	Visor
Noticias	NEWS
Actualidades	AFFAIRS
Informações	INFO
Desporto	SPORT
Educação	EDUCATE
Teatro	DRAMA
Cultura	CULTURE
Ciência	SCIENCE
Variados	VARIED
Pop	POP M
Rock	ROCK M
Música ligeira	EASY M
Música clíssica ligeira	LIGHT M
Música clíssica erudita	CLASSICS
Outros temas de música	OTHER M
Meteorologia	WEATHER
Financas	FINANCE
Programas para crianças	CHILDREN
Assuntos sociais	SOCIAL A
Religião	RELIGION
Programas com chamadas dos ouvintes	PHONE IN
Viagens	TRAVEL
Lazer	LEISURE
Jazz	JAZZ
Música “country”	COUNTRY
Música nacional	NATION M
Música nostálgica	OLDIES
Música “folk”	FOLK M
Documentários	DOCUMENT
Não especified	NONE

Nota

Não pode utilizar esta função nos países que não transmitam dados PTY (seleção do tipo de programa).

1 Carregue em (PTY/LIST) durante a recepção de FM até que a indicação "PTY" apareça no visor.

PTY INFO

Se a estação estiver a transmitir dados PTY, o nome do tipo de programa actual aparece no visor. Se a estação sintonizada não for uma estação RDS ou se os dados RDS não foram recebidos, a indicação "- - - - -" aparece no visor.

2 Carregue várias vezes em PTY/LIST até aparecer o tipo de programa pretendido. Os temas de programa aparecem pela ordem indicada na janela acima. Não se esqueça que não pode selecionar "NONE" (não especificado) para subprograma.

PTY 5PRT

3 Empurre o controlo SEEK/AMS para cima ou para baixo.

O aparelho começa a procurar uma estação que esteja a transmitir o tipo de programa selecionado. Quando o aparelho encontrar o programa, o tipo de programa volta a ser apresentado no visor durante cinco segundos. Se o aparelho não conseguir localizar o tipo do programa, a informação "NO" e o tipo de programa aparecem alternadamente durante cinco segundos. Depois volta à estação selecionada anteriormente.

Acerto automático do relógio

Os dados CT (Hora do Relógio) da transmissão RDS acertam o relógio automaticamente.

1 Durante a receção de rádio, carregue primeiro em SHIFT e depois várias vezes em 2 (SET UP) até aparecer a indicação "CT" no visor.

SET T

2 Carregue várias vezes em (4) ( → ) até aparecer a indicação "CT-ON" no visor. O aparelho acerta o relógio.

SET

3 Carregue em SHIFT para voltar ao visor normal.

Para cancelar a função CT

• A função CT pode não funcionar quando estiver a receber uma estação RDS.
• Podem existir diferenças entre a hora programada pela função CT e a hora real.

Outras funções

Também o controlador de dispositivo opcional de CD ou MD com comando rotativo.

Preparar o comando rotativo

Cole a etiqueta aparecida na figura abaixo consoante a montagem do comando rotativo.

Utilização do comando rotativo

O comando rotativo funciona sem carregar nas teclas e/ou nos controlos rotativos.

Se carregar nas teclas (SOURCE e MODE)

Sempre que carregar em (SOURCE), a fonte muda da seguinte forma:

TUNER → CD* → MD* → TAPE

Se carregar em MODE, o funcionamento muda da seguinte forma:

Cassete : direcção de reprodução - Sintonizador : FM1 → FM2 → FM3 → MW → LW Dispositivo de CD : CD1 → CD2 → ... Dispositivo de MD : MD1 → MD2 → ...

• O elemento não aparece se não estiver ligado o equipamento opcional correspondente.

Sugestão

Se o interruptor POWER SELECT estiver regulado para a posição ①, pode ligar o aparelho carregando em (SOURCE) no comando rotativo.

• Localizar o início das faixas na cassete. Rode o controlo sem soltar e liberte-o para rebobinar rapidamente a fita. Para iniciar a reprodução durante a rebobinagem rápida da fita, carregue em MODE
• Localizar uma faixa específica num disco. Rode e segure o controlo até localizar o ponto específico numa faixa, e depois liberte-o para iniciar a reprodução.
• Sintonizar as estações automaticamente. Rode o controlo e retenha-o para localizar a estação pretendida.

Se rodar e carregar no controlo (controlo PRESET/DISC)

Carregue e rode o controlo para:

• Recuperar as estações memorizadas nas teclas numéricas pré-programadas.
• Mudar de disco.

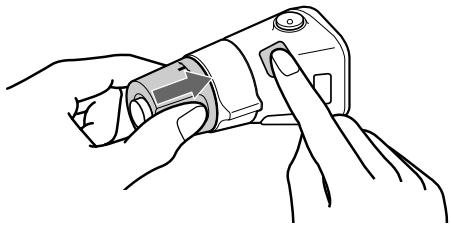

Outras operações

Rode o controlo VOL para regular o volume.

Carregue em LIST para:

A direção de funcionamento dos comandos vem programada de fábrica para os valores indicados abaixo.

Para diminuir

Se tiver que montar o comando rotativo no lado direito do volante, pode inverter a direção de estrutura dos controlos.

Carregue em ⟨SOUND⟩ e empurre VOL durante alguns segundos.

Sugestão

Tempos pode duvidar a direção de funcionamento dos controlos com o aparelho (consulte "Alteração das programações do visor e do som" na página 16).

Regulação das características de som

Pode regular os graves, os agudos, o balanço e o fader.

Cada fonte de som pode memorizar o nível de graves e de agudos respectivo.

1 Seleccione o elemento que pretende regular.

VOL (volume) → BAS (graves) → TRE (agudos) → BAL (esquerda-direita) → FAD (atrás-frente)

2 Regule o elemento selecionado, rodando o botão rotativo. Efectue a regulação nos três segundos seguintes à selecção do elemento (Decorridos três segundos, o botão rotativo funciona como o controlo do volume.)

Redução do som

Carregue em ATT no comando rotativo. A indicação "ATT-ON" acende-se durante breves instantes.

Para restabelecer o nível de volume anterior, volte a carregar em ATT.

Sugestão: O aparelho reduz automaticamente o volume durante uma chamada telefónica (Função Telephone-ATT) (somente XR-C6220R).

Alteração das programações do visor e do som

Pode programar os elementos seguintes:

CLOCK (Relógio) (página 5). - CT (Hora do Relógio) (página 13). - AMBER/GREEN - para alterar a cor do visor para verde ou âmbar. - BEEP - para activar/desactivar o sinal sonoro. - RM (Comando rotativo) - para mudar a direcção de estrutura do comando rotativo.

— Selecção “NORM” para usar o comando rotativo com a posição pré-definida de fábrica. — Selecção “REV” quando instalar o comando rotativo no lado direito do volante.

• M.DSPL (Visualização dinâmica) - para fazer e desactivar a visualização dinâmica. A.SCRL (Desfile automático)* (página 18).

1 Carregue em SHIFT. 2 Carregue várias vezes em (2) (SET UP) até que o elemento pretendido apareça no visor.

Sempre que carregar em ② (SET UP), os elementos no visor mudam da seguinte maneira:

CLOCK → CT → AMBER / GREEN → BEEP → RM; rightarrow M . DSPL → A . SCRL*

• Quando não está a reproduzir um CD ou MD, este elemento não aparece.

3 Carregue em ④ (→) para selecionar a programação desejada (Exemplo: ON ou OFF). 4 Carregue em SHIFT. Quando terminar a programação, o visor volta ao modo de reprodução normal.

Nota Se a indicação "SFT" aparecer, carregue em (SHIFT) para completar a programação do modo.

Pode ouvir a LINHA de graves de forma mais nítida, mesmo quando o volume vocal permanece inalterado. Pode realçar e regular facilmente os sons graves com o controlo D-BASS.

Regular a curva dos graves

Rode o anel D-BASS para regular o nível dos graves (1, 2, ou 3).

A indicação "D-BASS" aparece no visor.

Para cancelar, rode o anel para a posição OFF.

Nota

Se o som dos graves estiver distorcido, regule o controlo D-BASS ou o volume.

Equipamento opcional Dispositivo de CD/MD

Este aparelho pode comandar um máximo de 10 unidades de CD/MD externas com esta configuração:

Se ligar uma unidade de CD opcional com a função CD TEXT, quando reproduzir um disco CD TEXT a informação CD TEXT aparece no visor.

Reprodução de um CD ou MD

1 Carregue várias vezes em SOURCE para selecionar o CD ou o MD. 2 Carregue em MODE até que o dispositivo pretendido apareça no visor.

O aparelho inicia a reprodução do CD/MD.

Se ligar um dispositivo de CD/MD ao aparelho, este reproduz todas as faixas desde o início.

Alterar os elementos do visor

Sempre que carregar em DSPL durante a reprodução de CD, CD TEXT ou MD, o item altera-se da seguinte forma:

1 Se não tiver identificado o disco ou se não tiver gravado previamente o nome do disco no MD, a indicação “NO NAME” aparece no visor. 2 Se reproduzir um disco CD TEXT, o nome do artista aparece no visor a seguir ao nome do disco. (Apenas para os discos CD TEXT com o nome do artista.) 3 Se não tiver pré-gravado o nome da faixa de um disco CD TEXT ou de um MD, a indicação “NO NAME” aparece no visor. 4 Durante a ativação da função AF/TA.

Depois de selecionar o item desejado, o visor muda automaticamente para o modo de visualização dinâmica passados alguns segundos.

No modo de visualização dinâmica, todos os elementos apresentados acima passam no visor um por um e por ordem.

Sugestão

Pode desativar o modo de Visualização dinâmica. (Consulte "Alteração das programações do visor e do som" na página 16).

Para atribuir um nome personalizado a CDs e discos CD TEXT com a função de lista de títulos do disco, consulte "Identificação de CD" (página 19).

No entanto, se utilizar etiquetas personalizadas, estas têm sempre prioridade sobre a informação CD TEXT original, se esta forçada.

Percorrer automaticamente um nome de disco — Auto Scroll

Se o nome do disco, o nome do artista ou o nome da faixa de um disco CD TEXT ou MD tiver mais de 8 caracteres e a categoria Auto Scroll estiver ativada, a informação desfila automaticamente no visor da seguinte forma:

• O nome do disco aparece quando o disco mudar (se o nome do disco estiver selecionado).
• O nome da faixa aparece quando a faixa mudar (se o nome da faixa estiver selecionado).

Se carregar em DSPL para alterar o elemento do visor, o nome do disco ou da faixa do MD ou do disco CD TEXT desliza automaticamente, quer a função Auto Scroll esteja ativada ou não.

1. Durante a reprodução, carregue em SHIFT. 2 Carregue várias vezes em ② (SET UP) até que a indicação "A.SCRL" apareça no visor. 3 Carregue em ④ (→) para selecionar "A.SCRL-ON". 4 Carregue em SHIFT.

Para cancelar a função Auto Scroll, selecione "A.SCRL-OFF" no passo 3.

Nota

Em alguns discos com muitos caracteres, podem acontecer os seguintes casos:

— Alguns caracteres podem não aparecer — A função Auto Scroll não funciona.

Sugestão

Para desfilar manualmente o nome de um disco MD ou CD TEXT demasiado comprido, depois de ativar a função Auto Scroll, carregue primeiro em SHIFT e depois em ① (←) (desfile manual).

Localização de uma faixa específica — Sensor de Música Automática (AMS)

Durante a reprodução, empurre o controlo SEEK/AMS para cima ou para baixo e solte-o em cada faixa que quer saltar.

Para localizar as faixas seguintes

Para localizar as faixas anteriores

SEEK/AMS

Localização de um ponto especial numa faixa — Pesquisa Manual

Durante a reprodução, empurre o controlo SEEK/AMS para cima ou para baixo sem largar. Solte o controlo quando localizar o ponto pretendido.

Pesquisar no sentido progressivo

Pesquisar no sentido regressivo

SEEK/AMS

Mudar para outro disco

O aparelho inicia a reprodução do disco pretendido no dispositivo actual.

Para voltar ao disco precedente. Para avançar para o próximo disco.

Reprodução repetitiva das faixas - Reprodução repetitiva

Pode seleccionar:

• REP-1 - para repetir uma faixa.
• REP-2 - para repetir um disco.

1 Durante a reprodução, carregue em SHIFT e depois várias vezes em 3 (PLAY MODE) até aparecer a indicação "REP" no visor.

2 Carregue em ④ (→) repetidamente até apresentar a programação pretendida.

O aparelho inicia a reprodução repetitiva.

3 Carregue em <SHIFT>

Para voltar ao modo de reprodução normal, selecione "REP-OFF" no ponto 2 descrito acima.

Reprodução das faixas por ordem aleatória

-- Reprodução aleatória

Pode selecionar:

• SHUF-1 - para reproduzir as faixas do disco atual por ordem aleatória.
• SHUF-2 - para reproduzir as faixas na unidade atual por ordem aleatória.
• SHUF-ALL - para reproduzir todas as faixas em todos os aparelhos por ordem aleatória.

1 Durante a reprodução, carregue em SHIFT e depois várias vezes em 3 (PLAY MODE) até aparecer a indicação "SHUF" no visor.

2 Carregue em 4 (→) repetidamente até apresentar a programação pretendida.

O aparelho inicia a reprodução aleatória.

3 Carregue em <SHIFT>

Para voltar ao modo de reprodução normal, selecione "SHUF-OFF" no ponto 2.

Identificação de CD

Pode identificar os discos com um nome personalizado. Pode introduzir até 8 caracteres para cada disco. Se identificar um CD, pode localizar um disco pelo nome e selecionar as faixas específicas para reprodução (página 21).

1 Reproduza o CD e carregue em PTY/LIST durante alguns segundos.

2 Introduza os caracteres.

Rode o botão no sentido dos ponteiros do relógio para selecionar os caracteres pretendidos.

(A → B → C → ... Z → 0 → 1 → 2 → ... 9 → + → - →* → / → → gt; → lt; → . → _ )

Se rodar o botão no sentido inverso ao dos ponteiros do relógio, os caracteres aparecem pela ordem inversa.

Se quiser introduzir um espaço em branco entre os caracteres, selecione "_" (traço inferior).

2 Carregue em ④ (→) , depois de localizar o caractere pretendido. O cursor luminoso move-se para o espaço seguinte.

Se carregar em ① (←) , o cursor luminoso move-se para a esquerda.

3 Repita os pontos 1 e 2 para introduzir o nome completo.

3 Para voltar ao modo de reprodução normal de CDs, carregue em PTY/LIST durante dois segundos.

Sugestão

Para apagar/corrigir um nome, digite " _ " (traço inferior) para cada caractere.

Visualização da lista de títulos

Carregue em DSPL durante a reprodução de um CD ou de um disco CD TEXT.

C H S C H U B E R I

Sempre que carregar em DSPL durante a reprodução de um CD ou CD TEXT, o item altera-se da seguinte forma:

* Se ligar um dispositivo de CD opcional com a função CD TEXT, as informações CD TEXT aparecem no visor durante a reprodução de um disco CD TEXT.

Depois de selecionar o item desejado, o visor muda automaticamente para o modo de visualização dinâmica passados alguns segundos.

No modo de visualização dinâmica, todos os elementos apresentados acima passam no visor um por um e por ordem.

Sugestão

Pode desativar o modo de visualização dinâmica. (Consulte "Alteração das programações do som e do visor" na página 16).

1 Carregue em (SOURCE) repetidamente para selecionar o CD. 2 Carregue em MODE repetidamente para selecionar a disposição de CDs. 3 Carregue em PTY/LIST durante alguns segundos. 4 Carregue em DSPL durante alguns segundos. 5 Rode o botão para selecionar o nome que pretende apagar. 6 Carregue em ⑤ (ENTER) durante alguns segundos.

O nome é apagado.

Repita os passos 5 e 6, se quiser apagar outros nomes.

7 Carregue em PTY/LIST durante alguns segundos.

O visor volta ao modo de reprodução normal de CDs.

Nota

Quando apagar a etiqueta personalizada, aparecerá, no visor, a informação CD TEXT original.

Localização de um disco pelo nome

• Listar (Para um aparelho de CD com a função ficheiro pessoal ou um aparelho MD)

Só pode utilizar esta função se atribuir um nome personalizado aos discos. Para mais informações sobre os nomes dos discos, consulte "Identificação de CD" (página 19).

1 Carregue ligeiramente em PTY/LIST. O nome que atribuiu ao disco que está a ser reproduzido aparece no visor.

L1 SCHUBERT

Quando atribuir uma etiqueta com uma lista de títulos a um disco CD TEXT, esta tem prioridade sobre a informação de CD TEXT original.

2 Carregue várias vezes em PTY/LIST até que o disco pretendido seja localizado. 3 Carregue em ⑤ (ENTER) para reproduzir o disco.

Notas

• Depois de o título de um disco aparecer durante cinco segundos, o visor volta ao modo de reprodução normal. Para desactivar o visor, carregue em DSPL.
• Os nomes das faixas não aparecem no visor durante a reprodução de MD ou CD TEXT.
• Se não houver nenhum disco no carregador, a indicação "NO DISC" aparece no visor.
• Se não atribuir um ficheiro personalizado ao disco, a indicação " * *" aparece no visor.
• Se o aparelho não ler as informações referentes ao disco, a indicação "NOT READ" aparece no visor. Para carregar um disco, carregue primeiro na tecla número e (antes de selecionar o disco pretendido).
• Existem também algumas letras que não podem ser visualizadas no visor (durante a reprodução de MD ou de disco CD TEXT).

Seleção das faixas pretendidas para reprodução

— Banco (Para um aparelho de CD com a função ficheiro pessoal)

Se identificou o disco, pode programar o aparelho para tocar ou reproduzir as faixas que pretende.

1 Inicie a reprodução, carregue em SHIFT e, em seguida, carregue em ③ (PLAY MODE) durante dois segundos.

Modo de edição do banco

Nota

Se não identificar o disco, o modo de edição do banco não aparece e o modo de edição de programas aparece no visor. Para voltar ao modo de reprodução normal, carregue em ③ (PLAY MODE) durante alguns segundos.

2 Empurre o controlo SEEK/AMS para cima ou para baixo para selecionar o número da faixa que pretende editar e, em seguida, carregue em ⑤ (ENTER).

A indicação no visor muda de "PLAY" para "SKIP". Se quiser voltar à indicação "PLAY", carregue novamente em ⑤ (ENTER).

3 Se quiser programar o modo "PLAY" ou "SKIP" em todas as faixas, repita o ponto 2. 4 Carregue em ③ (PLAY MODE) durante alguns segundos. O visor volta ao modo de reprodução normal de CDs. 5 Carregue em SHIFT.

Notas

• Pode programar o "PLAY" e "SKIP" para 24 faixas.
• Não pode programar "SKIP" para todas as faixas de um CD.

Reproduzir apenas faixas específicas

Pode selecionar:

• BANK-ON - para reproduzir as faixas com a programação "PLAY".
• BANK-INV (Inverso) - para reproduzir as faixas com a programação "SKIP".

1 Durante a reprodução, carregue em SHIFT e, em seguida, carregue várias vezes em 3 (PLAY MODE) até a indicação "BANK" aparecer no visor. 2 Carregue em (4) →) para selecionar o modo pretendido.

A reprodução inicia-se a partir da faixa imediatamente a seguir à faixa que está a ser reproduzida.

3 Carregue em SHIFT.

Para voltar ao modo de reprodução normal, selecione "BANK-OFF" no ponto 2 acima.

Informação adicional

Precauções

• Se o automóvel estiver estacionado ao sol, a temperatura no seu interior sobe consideravelmente, pelo que deve deixar arrefecer o aparelho durante alguns instantes antes de o pôr a funcionar.
• Se o aparelho não tiver corrente, verifique primeiramente as ligações. Se tudo estiver em ordem, verifique o fusível.
• Se não se ouvir o som dos altifalantes num sistema de dois altifalantes, regule o controlo de fade para a posição central.
• Se o seu carro estiver equipado com uma antena elétrica, não se esqueça de que esta é acionada quando selecionar a função de sintonização.

Se tiver dúvidas ou problemas relacionados com o aparelho que não estejam descritos neste manual, consulte o agente da Sony mais próximo.

Para manter a boa qualidade do som

Se existirem suportes para copos próximos do equipamento de áudio, tome cuidado para não entornar líquidos ou outras bebidas em cima do equipamento. Os resíduos de açúcar acumulados neste aparelho ou nas fitas das cassetes podem contaminar as cabeças de reprodução, diminuir a qualidade do som ou até impedir a reprodução de som. Os kits de limpeza para cassetes não eliminam o açúcar depositado nas cabeças de reprodução.

Notas sobre as cassetes

Cuidados a ter com as cassetes

• Não toque na superfície da cassete, pois a sujidade ou o pó poderão danificar as cabeças.
• Mantenha as cassetes longe de equipamentos com ímãs integrados, como, por exemplo, alto-falantes e amplificadores. Eles podem provocar a desmagnetização ou distorções na cassete.
• Não exponha as cassetes à luz solar direta, a temperaturas extremamente baixas ou à umidade.
• As cassetes com fitas um pouco soltas podem ficar presas dentro do aparelho. Antes de introduzir uma cassete, utilize um lápis ou um objeto semelhante para rodar a bobina e eliminar as folgas.

• As cassetes deformadas ou as etiquetas descoladas podem dificultar a introdução ou a remoção das cassetes. Retire ou substitua as etiquetas descoladas.

• O som pode sair distorcido durante a reprodução da cassete. As cabeças do leitor de cassetes devem ser limpas antes de cada 50 horas de utilização.

A utilização de cassetes com uma duração superior a 90 minutos não é recomendada, exceto para uma reprodução contínua de longa duração. A fita utilizada nestas cassetes é muito fina e tem tendência a partir-se com facilidade. Uma reprodução com paragens frequentes das cassetes pode provocar o encravamento da fita no mecanismo da cassete.

Manutenção

Substituição do fusível

Quando substituir o fusível, certifique-se de que está a utilizar um fusível com uma amperagem igual à indicada no fusível original. Se o fusível rebentar, verifique a ligação à corrente e substitua o fusível. Se o fusível voltar a rebentar antes do tempo, isso pode ser provocado por um mau funcionamento interno. Nesse caso, consulte o agente da Sony mais próximo.

Aviso

Não utilize um fusível com uma amperagem superior à do fusível fornecido com o aparelho, pois pode danificá-lo.

Limpeza dos conectores

O aparelho pode não funcionar corretamente se os conectores entre o aparelho e o painel frontal não estiverem limpos. Para que isto não aconteça, abra o painel frontal pressionando (OPEN), em seguida retire-o e limpe os conectores com um cotonete umedecido em álcool. Não faça muita força, caso contrário, pode danificar os conectores.

Unidade principal

• Por questões de segurança, desligue o motor antes de limpar os conectores e retirar a chave da ignição.
• Nunca toque no painel de conectores com os dedos ou com um objeto de metal.

Desmontagem do aparelho

1

2

3

4

Especificações

Secção do leitor de cassetes
Faixas	4-faixas 2-canalais estéreo
Oscilação e flutuação	0,08 % (WRMS)
Resposta em frequência	30 - 18.000 Hz
Relação Sinal-ruído
	Tipo de cassete
	TYPE II, IV* 61 dB
	TYPE I 58 dB
	*somente XR-C6220R

Secção do sintonizador

FM

Área de sintonização	87,5 - 108,0 MHz
Terminal de antenna	Conector da antenna externa
Frequência intermedia	10,7 MHz
Sensibilidade'utilIZAVEL	9 dBf
Selectividade	75 dB a 400 kHz
Relação sinal/ruído	65 dB (estéreo),68 dB (mono)
Distortion harmonicá a 1 kHz
	0,7 % (estéreo),0,4 % (mono)
Separação	35 dB a 1 kHz
Resposta em frequência	30 - 15.000 Hz

MW/LW

Área de sintonização	MW: 531 - 1.602 kHz LW: 153 - 281 kHz
Terminal de antenna	Conector da antenna externa
Frequência intermedia	10,7 MHz/450 kHz
Sensibilidade	MW: 30 μV LW: 50 μV

Secção do amplificador de potência

Saídas	Saídas dos altifalantes (conectores vedantes)
Impedância dos altifalantes	4 - 8 ohms
Saída de potência Tmaxima	40 W × 4 (a 4 ohms)

Geral
Saïdas	XR-C6220R: Saida audio (2) XR-C6210R: Saida audio (1) Fio de controlo do relé da antenna eletrica Fio de controlo do amplíficator de potência Cabo de controlo Telephone ATT (atenuação) (somens XR-C6220R)
Controlos de som	Graves ±8 dB a 100 Hz Agudos ±8 dB a 10 kHz
Requisitos de alimentação
Dimensoes	Bateria do automóvel com 12 V CC (terra negativa) aprox. 188 × 58 × 181 mm (l/a/p)
Dimensoes de montagem	aprox. 182 × 53 × 164 mm (l/a/p)
Peso	aprox. 1,2 kg
Acessórios fornecidos	Comando rotativo (1) Peças para instalação e ligações (1 Conjunto) Caixa do pailen frontal (1)
Acessórios optionais	Cabo BUS (fornecido com um cabo de pinos RCA) RC-61 (1 m), RC-62 (2 m)
Equipamento optional	Carregador de CD (10/discos) CDX-828, CDX-727 Carregador de MD (6 discos) MDX-65 Outros permutadores de CD/MD com o Sistema BUS da Sony Selector de fonte XA-C30

O design e as especificações estão sujeitos a alterações sem aviso prévio.

A lista de verificação a seguir ajuda-o a resolver problemas que podem surgir com o aparelho. Antes de executar a lista de verificação abaixo, verifique as ligações e os procedimentos de funcionamento.

Geral

Problema	Causa/Solução
Sem som.	• Cancele a função ATT. • Nos sistemas de 2 altifalantes, regule o controlo fazer para a posicao central. • Rode o botão no sentido dos poteiros do relógio para regular o volume
O conteudo da memória foi apagado.	• O cabo de alimentação ou a bateria está desligados. • Carregou na tecla de reinicialização. → Volte a memorizar o conteudo.
Não aparecem indicações no visor.	Retire o pail frontal e limpe os connectores. Para mais informações, consulhe “Limeza dos connectores” (pagina 24).

Reprodução da fita

Problema	Causa/Solução
O som está distorcido	Contaminação daanela da fita. → Limpe as cabecas com uma cassette de limpeza, de tipo seco, à vendao no mercado.
A funcção AMS não funciona correctamente.	• Existem u ruido no escaço entre as faixas. • O escaço em branco é muito pouco (menos de quatre segundos). • Soltou o controlo SEEK/AMS imeditamente antes das faixas seguentes. • Carregou no controlo SEEK/AMS para baixo imeditamente(befores da faixa começar. • Uma pausa longa, uma passagem de baixas freqüências ou um nível de som muito baixo são tratados como um escaço em branco.

Recepção de rádio

Problema	Causa/Solução
Não consigues efetuar a sintonização pré-programada.	• Memorize a Frequência correcta. • O sinal da transmissão é muito fraco.
Não consigues efetuar a sintonização automatística.	O sinal da transmissão é muito fraco. → Utilize a sintonização manual.
A indicação “ST” está a piscar.	• Sintonize a Frequência de forma correcta. • O sinal da transmissão é muito fraco. → Regule para o modo MONO (pagina 8).

Funções RDS

Problema	Causa/Solução
Aswitho SEEK é activadaalguns segudos antes decomeçar a ouvir.	A estatão não é TP ou tem um sinal fracoc.→Carregue em (AF/TA) varías vezes até a indicação “AF TA-OFF” aparecer no visor.
Naoconseguismintonizarestações com informações sobreoTRSítio.	•Active “TA”.•A estatão não transmitte informações sobre oTRSítio embora sera TP.→Sintonize outras estatasión.
PTYmyostra “NONE”.	A estatão não especifica o tipo de programa.

Reprodução de CD/MD

Problema	Causa/Solução
O som salta.	Disco sujo ou com defeito.
Não pode deslagar a indicação“-.........”.	Não pode identifcar MDs a menos que ligue um aparelho de CD com a função ficheiro pessoal. →Carregue em(PTY/LIST)duranteinousometimesometimes.

Mensagens de erro no visor (com o dispositivo de CD/MD opcional ligado(s))

As indicações mencionadas abaixo piscam durante cinco segundos e depois ouve-se um sinal sonoro.

Visor	Causa	Solução
NO MAG	Não introduziu o carregarador de discs no dispositalo de CD/MD.	Introduza o carregarador de discs no dispositalo CD/MD.
NO DISC	Não introduziu discos no dispositalo de CD/MD.	Introduza os discos no dispositalo de CD/MD.
NG DISCS	Há um problema que impede a reprodução de um CD/MD.	Introduza outras CD/MD.
ERROR*1	O CD está sujo ou foi introduzido ao contrário.*2	Limpe ou introduza o CD corretoamente.
	Não consgue reproducir um MD devido a um problema.*2	Introduza outras MD.
BLANK*1	Não há faixas gravadas no MD.*2	Reproduza um MD com faixas gravadas.
RESET	Não consgue utilizear o dispositalo de CD/MD devido a um problema.	Carregue na tecla de reinicialização do aparelho.
NO READY	O compartmento do dispositalo de MD está aberto ou os MD não está corretoamente introduzidos.	Feche o compartmento ou introduza os MD corretoamente.
HI TEMP	A temperatura ambiente é superior a 50°C.	Espere até que a temperatura desça abaixo dos 50°C.

1 Se ocorrer um erro durante a reprodução de um CD ou MD, o número de disco do MD ou do CD não aparece no visor. 2 O número do disco que está a provocar o erro aparece no visor.

Se as soluções acima mencionadas não o ajudarem a resolver o problema, contacte o agente Sony mais próximo.
