MANUAL DE UTILIZADOR XR-C5120R SONY

Manual de instruções PT

Para a instalação e as ligações, consulte o manual de instalação/ligações fornecido.

XR-C5120R

XR-C5110R

XR-C4120

Bem-vindo!

Sensor de música automático (AMS)

Obrigado por ter adquirido este leitor de cassetes da Sony. Este leitor está equipado com várias funções, bem como com um comando rotativo (fornecido com o XR-C4120, e opcional para os modelos XR-C5120R/C5110R).

Além da reprodução de cassetes e do rádio, pode aumentar a versatilidade do seu sistema ligando um carregador*1 de CD/MD opcional.

Se utilizar este aparelho ou um leitor de CD com a função CD TEXT, a informação CD TEXT aparecerá no visor quando reproduzir um disco CD TEXT*2.

1 Pode ligar um carregador de CD ou de MD, ou um leitor de CD ou de MD. 2 O disco CD TEXT é um CD de áudio que inclui informações, como os nomes do disco, do artista e das faixas. Estas informações são gravadas no disco.

Índice

Este aparelho

Localização das teclas 3

Como virar

Reinicializar o aparelho 4 Retirar o painel frontal 4 Acertar o relógio 5

Leitor de cassetes

Ouvir uma cassete 6 Reproduzir a cassete em vários modos 7

Rádio

Memorização automática de estações — Memória da Melhor Sintonia (BTM)…… 7 Memorização das estações pretendidas 8 Recepção das estações memorizadas 8

Panorâmica da função RDS 9 Visualização do nome da estação 9 Re-sintonização automática do mesmo programa — Frequências Alternativas (AF) 9 Ouvir informações sobre a situação do trânsito 11 Pré-programação das estações RDS através dos dados AF e TA 11 Localização de uma estação através do tipo de programa 12 Acerto automático do relógio 13

Outras funções

Preparar o comando rotativo 14 Utilização do comando rotativo 14 Regulação das características de som 16 Redução do som 16 Alteração das programações do visor e do som 16 Intensificar o som dos graves -D-bass 17

Equipamento opcional

Reprodução de um CD ou MD 18

Reprodução repetitiva das faixas -Reprodução repetitiva 19 Reprodução das faixas por ordem aleatória — Reprodução aleatória 19

Informação adicional

Precauções 20 Manutenção 21 Desmontagem do aparelho 21 Especificações 22 Guia de resolução de problemas 23

Localização das teclas

Para mais informações, consulte as respectivas páginas.

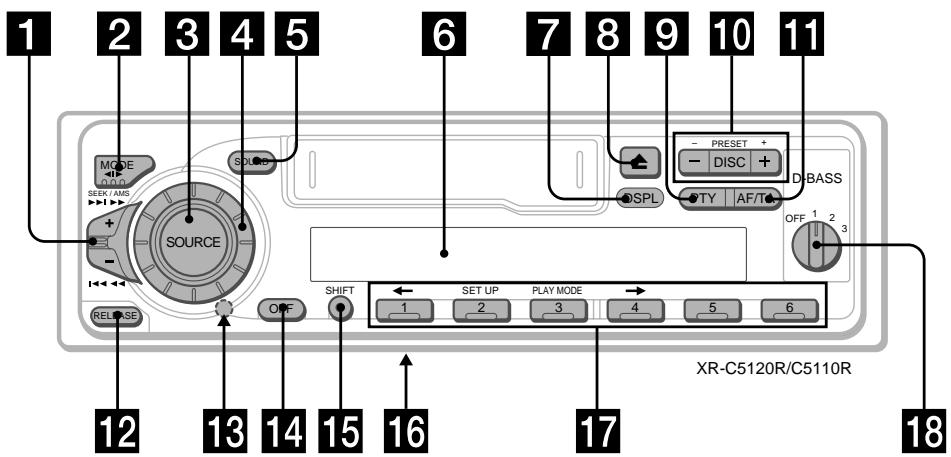

1 Controlo SEEK/AMS (Procura/sensor automático de música/pesquisa manual) 6,8,10,13,19 2 Tecla MODE (▶)

Durante a reprodução de cassetes: Mudança da direção de reprodução 6

Durante a receção de rádio: Seleção de BAND 7, 8

Durante a reprodução de um CD ou MD: Seleção da unidade de CD/MD 18

3 Tecla SOURCE (TAPE/TUNER/CD/MD) 6,7,8,11,18 4 Botão rotativo (volume/graves/agudos/controlo esquerda-direita/frente-atrás) 5, 16 5 Tecla SOUND 16 6 Visor 7 Tecla DSPL (alteração do modo do visor) 6,8,9,18 Tecla △ (ejetar) 6 9 Tecla PTY (somente XR-C5120R/C5110R) Programa RDS 13

10 Tecla PRESET/DISC Durante a receção de rádio: Selecionar estações pré-programadas 8 Durante a reprodução de um CD/MD: Mudar de disco 19 11 Tecla AF/TA (somente XR-C5120R/C5110R) 9, 10, 11, 12 12 Tecla RELEASE (libertação do painel frontal) 4, 21 13 Tecla de reinicialização (localizada na parte de trás do aparelho, por trás do painel frontal) 4 14 Tecla OFF 4,6 TECLA SHIFT PLAY MODE 7,8,10,12,19 SET UP 5,13,16,18 16 Interruptor POWER SELECT (localizado na base do aparelho) Consulte "interruptor POWER SELECT" no manual Instalação/Ligações. 17 Teclas numéricas 8, 10, 12 18 Anel D-BASS 17

Reinicializar o aparelho

O aparelho tem que ser reinicializado antes de ser utilizado pela primeira vez ou após a substituição da bateria do automóvel.

Retire o painel frontal e carregue no botão de reinicialização com um objeto pontiagudo, como uma esferográfica.

Tecla de reinicialização

Nota

Quando carregar na tecla de reinicialização desativa o relógio e algumas das funções memorizadas.

Retirar o painel frontal

Pode retirar o painel frontal do aparelho para evitar que seja roubado.

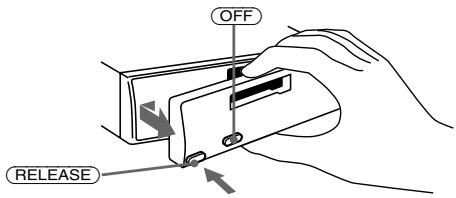

1 Carregue em OFF. 2 Carregue em (RELEASE), faça deslizar o painel frontal ligeiramente para a esquerda e puxe-o para si.

Notas

• Não deixe cair o painel ao retirá-lo do aparelho.
• Se retirar o painel com o aparelho ligado, a corrente desliga-se automaticamente para evitar danos nos altifalantes.
• Quando levar o painel frontal consigo, utilize a caixa de transporte fornecida.

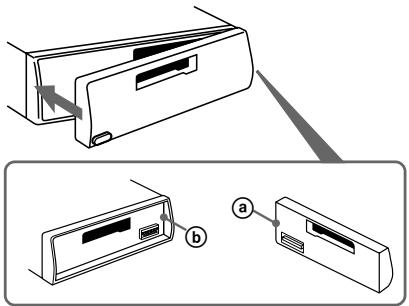

Encaixe a parte ③ do painel frontal na parte ⑥ do aparelho como mostra a figura e empurre o lado esquerdo até ouvir um estalido que indica que está corretamente colocado.

Notas

• Quando colocar o painel frontal no aparelho, certifique-se de que o mesmo se encontra na posição correta.
• Quando instalar o painel, não o empurre com muita força ao encontrar o aparelho.
• Não force demais nem faça muita pressão sobre o visor do painel frontal.
• Não exponha o painel frontal à incidência direta dos raios solares, a fontes de calor como condutas de ar quente nem à humidade. Nunca o deixe no tablier de um automóvel estacionado ao sol ou em locais onde possa ocorrer um aumento considerável da temperatura.

Alarme de advertência

Se rodar a chave de ignição para a posição OFF, sem retirar o painel frontal, o alarme de advertência é ativado e ouve-se um sinal sonoro durante alguns segundos (só quando o interruptor POWER SELECT, localizado na base do aparelho, estiver na posição A).

Se ligar um amplificador de potência opcional e não utilizar o amplificador do aparelho, o sinal sonoro é desativado.

Acertar o relógio

O relógio tem uma indicação digital de 24 horas.

Por exemplo: Acerte-o para as 10:08

1 Carregue primeiro em (SHIFT) e depois várias vezes em ② (SET UP) até aparecer a indicação "CLOCK" no visor.

5E T L E H

1 Carregue em ④ (→)

SE

Os algarismos das horas começam a piscar.

Acerte a hora.

sentido regressivo

sentido progressivo

SE

3 Carregue em (4)(→)

SET

Os algarismos dos minutos começam a piscar.

4 Acerte os minutos.

sentido regressivo

sentido progressivo

SET

2 Carregue em SHIFT.

1111

O relógio começa a funcionar.

3 Carregue em SHIFT.

Quando acabar de acertar o relógio, o visor volta ao modo de reprodução normal.

Nota

Se o interruptor POWER SELECT que se encontra na parte inferior do aparelho estiver regulado para a posição ⑥, ligue primeiro o aparelho e depois acerte o relógio.

Ouvir uma cassete

Coloque uma cassete.

A reprodução inicia-se automaticamente.

Se a cassete já estiver dentro do leitor, carregue em SOURCE até que a indicação "FWD" ou "REV" apareça e inicie a reprodução.

Reproduz o lado virado para cima.

Reproduz o lado virado para baixo.

Sugestão

Para mudar a direção de transporte da fita, carregue em MODE

Para	Carregue em
Parar a reprodução	OFF
Ejectar a cassette	▲

Rebobinagem rápida da fita

Durante a reprodução, empurre o controlo SEEK/AMS para cima ou para baixo sem largar.

Avanço rápido da fita

Rebobinagem

Para iniciar a reprodução durante o avanço rápido ou a rebobinagem da fita, carregue em MODE

Localizar uma faixa

Durante a reprodução, empurre o controlo SEEK/AMS para cima ou para baixo e largue para cada faixa que quer saltar.

Pode saltar mais de nove faixas de uma vez.

Para localizar as faixas seguintes

Para localizar as faixas anteriores

Nota

A função AMS pode não funcionar quando:

• os espaços em branco forem inferiores a quatro segundos — houver ruído entre as faixas existirem secções longas com um volume de som baixo ou secções quase sem som.

Sempre que regressar a DSPL, o item altera-se da seguinte forma:

• Se uma destas funções estiverem ativadas.

— Função ATA — Função AF/TA (XR-C5120R/C5110R)

Depois de selecionar o item desejado, o visor muda automaticamente para o modo de visualização dinâmica passados alguns segundos.

No modo de visualização dinâmica todos os elementos apresentados acima passam, no visor, um por um e por ordem.

Sugestão

Pode desativar o modo de Visualização dinâmica. (Consulte "Alteração das programações do som e do visor" na página 16).

Reproduzir a cassete em vários modelos

• REP (Reprodução repetitiva) repete a faixa atual.
• A posição METAL (Metal)* permite-lhe reproduzir uma cassete de metal ou CrO2.
• BL SKP (Saltar espaços em branco) salta os espaços em branco superiores a oito segundos.
• ATA (Ativação automática do sintonizador) ativa automaticamente o sintonizador durante a rebobinagem rápida da fita.

1 Durante a reprodução, carregue em (SHIFT).

"SHIFT-ON" aparece no visor.

2 Carregue várias vezes em ③ (PLAY MODE) até que o modo de reprodução pretendido apareça no visor.

Sempre que carregar em ③ (PLAY MODE), os elementos mudam da seguinte forma:

REP → METAL* → BL SKP → ATA

• Somente XR-C5120R/C4120

FUB REPOFF

3 Carregue em (4) (→) para selecionar "ON".

FUB REFP EN

O modo de reprodução inicia-se.

4 Carregue em (SHIFT).

Para voltar ao modo de reprodução normal, selecione "OFF" no passo 3 acima.

Nota

Se a indicação "SFT" aparecer, carregue em (SHIFT) para completar a programação do modo.

Rádio

Memorização automática de estações

— Memória da Melhor Sintonia (BTM)

O aparelho seleciona as estações com os sinais mais fortes e memoriza-as por ordem de frequências. Pode memorizar um máximo de 6 estações em cada banda (FM1, FM2, FM3, MW e LW).

Cuidado

Quando quiser sintonizar uma estação durante a condução, utilize a memória de melhor sintonia para evitar acidentes.

1 Carregue várias vezes em SOURCE para selecionar o sintonizador.

Sempre que carregar em (SOURCE), a fonte muda pela ordem seguinte:

• O elemento não aparece se não estiver ligado o equipamento opcional correspondente.

2 Carregue várias vezes em MODE para selecionar a banda.

Sempre que carregar em MODE, a banda muda pela ordem seguinte:

3 Carregue em SHIFT e, em seguida, carregue várias vezes em ③ (PLAY MODE) até que a indicação "B.T.M" apareça no visor. 4 Carregue em ④ (→).

O aparelho memoriza as estações nas teclas numéricas, pela ordem das respectivas frequências.

Ouve um sinal sonoro e a programação fica memorizada.

5 Carregue em SHIFT.

Notas

• O aparelho não memoriza estações com sinais fracos. Se o aparelho estiver a receber poucas estações, algumas das teclas numéricas mantêm as suas regulações originais.
• Se aparecer um número no visor, o aparelho torna a memorizar a partir da estação indicada.

Memorização das estações pretendidas

Pode memorizar no máximo estações de 18 FM (6 para FM1, FM2 e FM3), 6 estações de MW e 6 estações de LW pela ordem pretendida.

1 Carregue várias vezes em SOURCE para seleccionar o sintonizador. 2 Carregue várias vezes em MODE para seleccionar a banda. 3 Empurre o controlo SEEK/AMS para cima ou para baixo para sintonizar a estação que quer memorizar na tecla numérica. 4 Carregue sem soltar na tecla numérica pretendida (de 1 a 6) até aparecer a indicação "MEM".

A tecla numérica aparece no visor.

Nota

Se tentar memorizar mais do que uma estação na mesma tecla numérica, o aparelho apaga a estação memorizada anteriormente.

Recepção das estações memorizadas

1 Carregue várias vezes em SOURCE para seleccionar o sintonizador. 2 Carregue várias vezes em MODE para seleccionar a banda. 3 Carregue na tecla numérica (1 a 6) em que memorizou a estação desejada.

Sugestão

Carregue num dos lados de PRESET/DISC para sintonizar as estações pela ordem por que foram memorizadas (Função de pesquisa pré-programada).

Se não conseguir sintonizar uma estação pré-programada

Para procurar a estação, carregue e solte o controlo SEEK/AMS (sintonização automática).

O varrimento para quando o aparelho sintoniza uma estação. Empurre várias vezes o controlo SEEK/AMS para cima ou para baixo, para sintonizar a estação pretendida.

Nota

Se a sintonização automática parar frequentemente, carregue em (SHIFT) e depois carregue várias vezes em ③ (PLAY MODE) até que a indicação "LOCAL" (modo de pesquisa local) apareça no visor. Em seguida, carregue em ④ (→) para selecionar "LOCAL-ON". Carregue em (SHIFT). O aparelho sintoniza apenas estações com sinais relativamente fortes.

Sugestão

Se souber a frequência da estação pretendida, empurre sem soltar o controlo SEEK/AMS para cima ou para baixo, até sintonizá-la (sintonização manual).

Se a receção FM estéreo for deficiente — Modo Mono

1 Durante a receção de rádio, carregue primeiro em (SHIFT) e depois em ③ (PLAY MODE) até aparecer a indicação "MONO" no visor. 2 Carregue várias vezes em 4 (→) até que a indicação "MONO-ON" apareça no visor.

A qualidade do som melhora, mas passa a ser um som mono (a indicação "ST" desaparece do visor).

3 Carregue em SHIFT.

Para voltar ao modo de reprodução normal, selecione "MONO-OFF" no ponto 2 descrito acima.

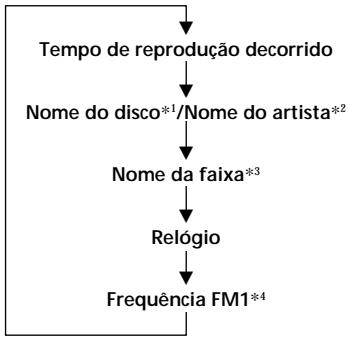

Alterar os elementos do visor

Sempre que carregar em DSPL, o elemento muda da seguinte maneira:

Frequência (Nome da estação)* ← Relógio

• Se sintonizar uma estação FM que transmita dados RDS, aparece o nome da estação (Somente XR-C5120R/C5110R).

Depois de selecionar o item desejado, o visor muda automaticamente para o modo de visualização dinâmica passados alguns segundos.

No modo de visualização dinâmica todos os elementos apresentados acima passam, no visor, um por um e por ordem.

Sugestão

Pode desativar o modo de Visualização dinâmica. (Consulte "Alteração das programações do som e do visor" na página 16).

Panorâmica da função RDS

O Sistema de Dados de Rádio (RDS) é um serviço de difusão que permite às estações FM enviar informação digital adicional juntamente com o sinal de programa de rádio normal.

Apresentamos abaixo alguns desses serviços: voltar automaticamente ao mesmo programa, ouvir informações sobre o trânsito e localizar uma estação por tipo de programa.

Notas

• A disponibilidade de todas as funções RDS depende do país ou da região.
• Se o sinal for fraco ou a estação sintonizada não estiver a transmitir dados RDS, a função RDS pode não funcionar corretamente.

Visualização do nome da estação

O nome da estação atual acende-se no visor.

Selecione uma estação FM (página 7). Se sintonizar uma estação FM que transmita dados RDS, o nome da estação aparece no visor.

F1

Nota

A indicação “*” significa que está a receber uma estação RDS.

Sempre que carregar em DSPL, o elemento muda da seguinte maneira:

Nome da estação (Frequência) ↔ Relógio

Depois de selecionar o item desejado, o visor muda automaticamente para o modo de visualização dinâmica passados alguns segundos.

No modo de visualização dinária todos os elementos apresentados acima passam, no visor, um por um e por ordem.

Sugestão

Pode desactivar o modo de Visualização dinária. (Consulte "Alteração das programações do som e do visor" na página 16).

Nota

A indicação "NO NAME" aparece no visor, se a estação que está a receber não transmitir dados RDS.

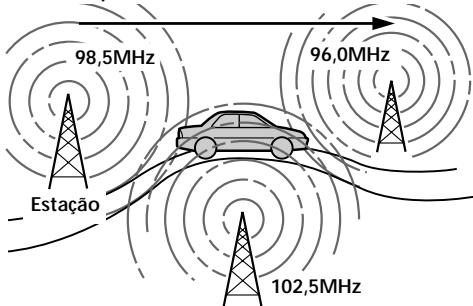

Re-sintonização automática do meu programa

Frequências Alternativas (AF)

A função sintoniza automaticamente a estação com o sinal mais forte numa rede. Se utilizar esta função, pode ouvir continuamente o mesmo programa durante uma viagem para um local distante, sem ter que voltar a sintonizar a estação manualmente.

As frequências mudam automaticamente.

1 Selecione uma estação FM (página 7). 2 Carregue várias vezes em AF/TA até aparecer a indicação "AF-ON" no visor. O aparelho começa a procurar uma estação alternativa com um sinal mais forte na mesma rede.

Nota

Se não houver estação alternativa nessa área e não precisar de procurar uma estação alternativa, desactive a função AF carregando várias vezes em AF/TA até aparecer a indicação "AF TA-OFF" no visor.

Quando carrega em AF/TA, os elementos no visor mudam da seguinte maneira:

• Seleciona esta opção para activar as funções AF e TA.

Notas

• Quando a indicação "NO AF" e o nome da estação piscarem alternadamente no visor, isso significa que o aparelho não consegue localizar uma estação alternativa na rede.
• Se o nome da estação começar a piscar depois de selecionar uma estação com a função AF ativada, isso significa que não existe frequência alternativa disponível. Empurre o controlo SEEK/AMS para cima ou para baixo quando o nome da estação estiver a piscar (durante 8 segundos). O aparelho começará a procurar estações com os mesmos dados PI (Identificação do Programa) (aparece a indicação "PI SEEK" e não se ouve som). Se o aparelho não conseguir localizar outra frequência, a indicação "NO PI" aparece e o aparelho volta à frequência selecionada anteriormente.

Ouvir um programa regional

A função "REG-ON" (regional on) permite-lhe continuar a receber um programa regional sem ter que mudar para outra estação regional (não se esqueça de ativar a função AF). A pré-definição de fábrica deste aparelho é "REG-ON", mas se quiser desativar esta função proceda da seguinte maneira:

1 Durante a receção de rádio, carregue primeiro em SHIFT e depois várias vezes em ③ (PLAY MODE) até aparecer a indicação "REG" no visor. 2 Carregue várias vezes em 4 (→) até a indicação "REG-OFF" aparecer no visor. 3 Carregue em SHIFT.

A seleção de "REG-OFF" pode fazer com que o aparelho mude para outra estação regional da mesma rede.

Para voltar à estação regional anterior, selecione "REG-ON" no ponto 2 descrito acima.

Nota

Função Ligação Local (só para o Reino Unido)

A função Ligação Local permite selecionar outras estações locais na área, mesmo se não estiverem memorizadas nas teclas numéricas.

1 Carregue numa tecla numérica onde esteja memorizada uma estação local. 2 Num espaço de cinco segundos, carregue novamente na mesma tecla numérica. 3 Repita este procedimento até encontrar a estação local pretendida.

Ouvir informações sobre a situação do trânsito

Os dados referentes às Informações sobre o Trânsito (TA) e Programas de Trânsito (TP) permitem-lhe sintonizar automaticamente uma estação de FM que está a transmitir informações de trânsito mesmo que esteja a ouvir outra fonte de programa.

Carregue várias vezes em AF/TA até que a indicação "TA-ON" ou "AF TA-ON" apareça no visor.

O aparelho começa a procurar estações que transmitam informações de trânsito. A indicação "TP" aparece no visor se o aparelho encontrar uma estação que transmita informações de trânsito. Quando as informações de trânsito começarem a ser transmitidas, a indicação "TA" pisca no visor. A indicação "TA" para de piscar quando terminar a transmissão das informações sobre o trânsito.

Sugestão

Se a transmissão das informações sobre o trânsito começar quando estiver a ouvir outra fonte, o aparelho muda automaticamente para a referida transmissão. Quando a transmissão terminar, o aparelho volta a reproduzir a fonte original.

Notas

• A informação “NO TP” pisca durante cinco segundos se a estação que está a ouvir não transmitir informações sobre o trânsito. Depois, o aparelho começa a procurar uma estação que transmita essas informações.
• Quando as indicações "EON" e "TP" aparecerem no visor, a estação atual utiliza as informações de trânsito transmitidas por outras estações da mesma rede.

Para cancelar as informações de trânsito recebidas

Carregue em AF/TA ou SOURCE.

Para cancelar todas as informações sobre o trânsito, desative a função carregando em AF/TA até que a indicação "AF TA-OFF" apareça no visor.

Pré-regulação do volume das informações sobre o trânsito

Se não quiser perder as informações sobre o trânsito, pode pré-regular o respetivo nível do volume. Quando começa a transmissão das informações sobre o trânsito, o aparelho regula automaticamente o volume para o nível pré-programado.

1. Selecione o nível de volume pretendido. 2. Carregue em AF/TA durante alguns segundos.

A indicação "TA" aparece e a definição fica memorizada.

Recepção de informações de emergência

Se for transmitida uma informação de emergência quando está a ouvir rádio, o programa muda automaticamente para a estação que estiver a transmitir esta comunicação. Se estiver a ouvir qualquer outra fonte, pode ouvir as informações de emergência se ativar as funções AF ou TA. O aparelho muda automaticamente para a estação que está a transmitir as referidas informações, independentemente da fonte que esteja a ouvir.

Pré-programação das estações RDS através dos dados AF e TA

Quando efetua a pré-programação das estações RDS, o aparelho memoriza os dados e a frequência de cada estação para que não tenha de fazer a função AF ou TA sempre que sintonizar a estação pré-programada. Pode selecionar uma programação diferente (AF, TA, ou AF TA) para cada estação memorizada ou a mesma programação para todas as estações.

Pré-seleção da mesma programação para todas as estações pré-programadas

1 Selecione uma banda FM (página 7). 2 Carregue várias vezes em AF/TA para selecionar "AF-ON", "TA-ON" ou "AF TA-ON" (para ambas as funções AF e TA). Não se esqueça que se selecionar "AF TA-OFF", não só memoriza as estações RDS como também as estações que não transmitem dados RDS. 3 Carregue em SHIFT e, em seguida, carregue várias vezes em ③ (PLAY MODE) até que a indicação "B.T.M" apareça no visor. 4 Carregue em ④ (→) até que a indicação "B.T.M" apareça a piscar. 5 Carregue em SHIFT.

Pré-seleção de programações diferentes para cada estação pré-programada

1 Selecione uma banda FM e sintonize a estação pretendida. 2 Carregue várias vezes em AF/TA para selecionar "AF-ON", "TA-ON" ou "AF TA-ON" (para ambas as funções AF e TA). 3 Carregue na tecla numérica pretendida até que a mensagem "MEM" apareça no visor.

Para pré-programar outras estações, repita este procedimento a partir do ponto 1.

Sugestão

Se quiser alterar a programação AF e/ou TA pré-selecionada depois de sintonizar a estação pré-programada, pode fazê-lo ativando ou desativando a função AF ou TA.

Localização de uma estação através do tipo de programa

Pode localizar a estação pretendida selecionando um dos temas de programa apresentados abaixo.

Tipos de programs	Visor
Noticiários	NEWS
Actualidades	AFFAIRS
Informações	INFO
Desporto	SPORT
Educação	EDUCATE
Teatro	DRAMA
Cultura	CULTURE
Ciência	SCIENCE
Variados	VARIED
Pop	POP M
Rock	ROCK M
Música ligeira	EASY M
Música clássica ligeira	LIGHT M
Música clássica erudita	CLASSICS
Outros temas de música	OTHER M
Meteorologia	WEATHER
Finanças	FINANCE
Programas para crianças	CHILDREN
Assuntos sociais	SOCIAL A
Religião	RELIGION
Programas com chamadas dos ouvintes	PHONE IN
Viagens	TRAVEL
Lazer	LEISURE
Jazz	JAZZ
Música “country”	COUNTRY
Música nacional	NATION M
Música nostalgica	OLDIES
Música “folk”	FOLK M
Documentários	DOCUMENT
Não especifiedo	NONE

Nota

Não pode utilizar esta função nos países que não transmitam dados PTY (seleção do tipo de programa).

1 Carregue em PTY durante a recepção de FM até que a indicação "PTY" apareça no visor.

PTY IFFI

Se a estação estiver a transmitir dados PTY, o nome do tipo de programa atual aparece no visor. Se a estação sintonizada não for uma emissora RDS ou se os dados RDS não foram recebidos, a indicação "- - - -" aparece no visor.

2 Carregue várias vezes em PTY até aparecer o tipo de programa pretendido. Os temas de programa aparecem pela ordem indicada na tabela acima. Não se esqueça que não pode selecionar "NONE" (não especificado) para esta função.

3 Empurre o controlo SEEK/AMS para cima ou para baixo.

O aparelho começa a procurar uma estação que esteja a transmitir o tipo de programa selecionado. Quando o aparelho encontrar o programa, o tipo de programa volta a aparecer no visor durante cinco segundos. Se o aparelho não conseguir localizar o tipo do programa, a informação "NO" e o tipo de programa aparecem alternadamente durante cinco segundos. Depois volta à estação selecionada anteriormente.

Acerto automático do relógio

Os dados CT (Hora do Relógio) da transmissão RDS acertam o relógio automaticamente.

1 Durante a receção de rádio, carregue primeiro em (SHIFT) e depois carregue várias vezes em ② (SET UP) até aparecer a indicação "CT" no visor.

2 Carregue várias vezes em 4 (→) até aparecer a indicação "CT-ON" no visor. O aparelho acerta o relógio.

3 Carregue em SHIFT para voltar ao visor normal.

Para cancelar a função CT

• A função CT pode não funcionar quando estiver a receber uma estação RDS.
• Podem existir diferenças entre a hora programada pela função CT e a hora real.

Outras funções

Também o controlador de dispositivo opcional de CD ou MD com comando rotativo*.

• Fornecido para o modelo XR-C4120, opcional para os modelos XR-C5120R/C5110R.

Preparar o comando rotativo

Cole a etiqueta apresentada na figura abaixo de acordo com a montagem do comando rotativo.

Utilização do comando rotativo

O comando rotativo funciona sem carregar nas teclas e/ou nos controlos rotativos.

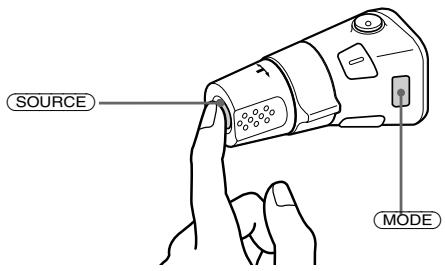

Se carregar nas teclas (SOURCE e MODE)

Sempre que carregar em (SOURCE), a fonte muda da seguinte forma:

TUNER → CD* → MD* → TAPE

Se carregar em MODE, o funcionamento muda da seguinte forma:

Cassete : direcção de reprodução Sintonizador : FM1 → FM2 → FM3 → MW → LW Dispositivo de CD* : CD1 → CD2 → ... Dispositivo de MD : MD1 → MD2 → ...

• O elemento não aparece se não estiver ligado o equipamento opcional correspondente.

Sugestão

Se o interruptor POWER SELECT estiver regulado para a posição ①, pode ligar o aparelho carregando em (SOURCE) no comando rotativo.

• Localizar o início das faixas na cassete. Rode o controlo sem soltar e liberte-o para rebobinar rapidamente a fita. Para iniciar a reprodução durante a rebobinagem rápida da fita, carregue em MODE).
• Localizar uma faixa específica num disco. Rode e segure o controlo até localizar o ponto específico numa faixa, e depois liberte-o para iniciar a reprodução.
• Sintonizar as estações automaticamente. Rode o controlo e retenha-o para localizar a estação pretendida.

Se rodar e carregar no controlo (controlo PRESET/DISC)

Carregue e rode o controlo para:

• Receber as estações memorizadas nas teclas numéricas pré-programadas. Mudar de disco.

Outras operações

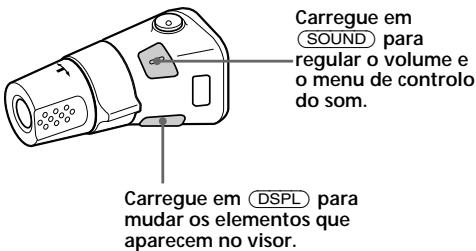

Rode o controlo VOL para regular o volume.

Alteração da direção de funcionamento

A direção de funcionamento dos comandos vem programada de fábrica para os valores indicados abaixo.

Para diminuir

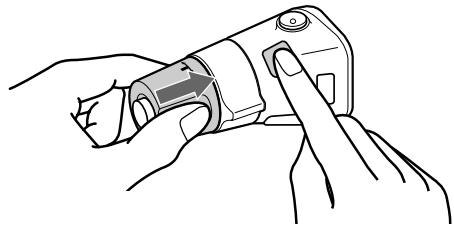

Se for necessário montar o comando rotativo no lado direito da direção, pode inverter a direção de funcionamento do comando.

Carregue em SOUND e empurre VOL durante alguns segundos.

Sugestão

Também pode alterar a direção de funcionamento dos controlos com o aparelho (consulte "Alteração das programações do visor e do som" na página 16).

Regulação das características de som

Pode regular os graves, os agudos, o balanço e o fader. Cada fonte de som pode memorizar o nível de graves e de agudos respectivo.

1 Selecione o elemento que pretende regular carregando várias vezes em SOUND

VOL (volume) → BAS (graves) → TRE (agudos) → BAL (esquerda-direita) → FAD (atrás-frente)

2 Regule o elemento selecionado, rodando o botão rotativo. Efetue a regulação nos três segundos seguintes à seleção do elemento (Decorridos três segundos, o botão rotativo funciona como o controlo do volume.)

Redução do som

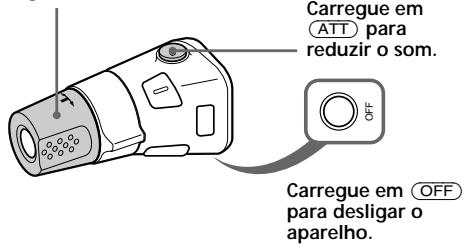

Carregue em ATT no comando rotativo*.

A indicação "ATT-ON" acende-se durante breves instantes.

• Fornecido para o modelo XR-C4120, opcional para os modelos XR-C5120R/C5110R

Para restabelecer o nível de volume anterior, volte a carregar em ATT.

Sugestão: O aparelho reduz automaticamente o volume durante uma chamada telefónica (Função Telephone-ATT) (somente XR-C5120R/C4120).

Alteração das programações do visor e do som

Pode programar os elementos seguintes:

CLOCK (Relógio) (página 5). - CT (Hora do Relógio)*1 (página 13). - AMBER/GREEN - para alterar a cor do visor para verde ou âmbar. - BEEP - para ativar/desativar o sinal sonoro. - RM (Comando rotativo) para mudar a direção de estrutura do comando rotativo*2.

— Seleção “NORM” para usar o comando rotativo com a posição pré-definida de fábrica. — Seleção “REV” quando instalar o comando rotativo no lado direito do volante.

M.DSPL (Visualização dinâmica) - para fazer e desativar a visualização dinâmica. A.SCRL (Desfile automático)*3 (página 18).

1 Carregue em SHIFT.

2 Carregue várias vezes em (2) (SET UP) até que o elemento pretendido apareça no visor.

Sempre que carregar em ② (SET UP), os elementos no visor mudam da seguinte maneira:

CLOCK → CT ^ 1 → AMBER / GREEN → BEEP → → M . DSPL → A . SCRL ^ 3

1 Somente XR-C5120R/C5110R. 2 Fornecido para o Modelo XR-C4120, opcional para os modelos XR-C5120R/C5110R. *3 Quando não está a reproduzir um CD ou MD, este elemento não aparece.

3 Carregue em ④ (→) para selecionar a programação desejada (Exemplo: ON ou OFF). 4 Carregue em SHIFT. Quando terminar a programação, o visor volta ao modo de reprodução normal.

Nota

Se a indicação "SFT" aparecer, carregue em (SHIFT) para completar a programação do modo.

Este recurso permite-lhe obter um som dos graves potente e limpo. A função D-BASS aumenta o sinal de baixa frequência, originando uma curva mais acentuada que o aumento convencional de graves. Pode ouvir a linha de graves de forma mais nítida, mesmo quando o volume vocal permanece inalterado. Pode realçar e regular facilmente os sons graves com o controlo D-BASS.

Regular a curva dos graves

Rode o anel D-BASS para regular o nível dos graves (1, 2, ou 3). A indicação "D-BASS" aparece no visor.

Para cancelar, rode o anel para a posição OFF.

Nota

Se o som dos graves estiver distorcido, regule o controlo D-BASS ou o volume.

Equipamento opcional Dispositivo de CD/MD

Este aparelho pode comandar um máximo de 10 unidades de CD/MD externas com esta configuração:

Unidades de CD - cinco no máximo Unidades de MD - cinco no máximo. Pode usar qualquer combinação até um máximo de dez unidades.

Se ligar uma unidade de CD opcional com a função CD TEXT, quando reproduzir um disco CD TEXT a informação CD TEXT aparece no visor.

Reprodução de um CD ou MD

1 Carregue várias vezes em SOURCE para seleccionar o CD ou o MD. 2 Carregue em MODE até que o dispositivo pretendido apareça no visor. O aparelho inicia a reprodução do CD/MD.

Se ligar um dispositivo de CD/MD ao aparelho, este reproduz todas as faixas desde o início.

Alterar os elementos do visor

Sempre que carregar em DSPL durante a reprodução de CD, CD TEXT ou MD, o item altera-se da seguinte forma:

1 Se não tiver identificado o disco ou se não tiver gravado previamente o nome do disco no MD, a indicação “NO NAME” aparece no visor. 2 Se reproduzir um disco CD TEXT, o nome do artista aparece no visor a seguir ao nome do disco. (Apenas para discos CD TEXT com o nome do artista.)

3 Se não tiver pré-gravado o nome da faixa de um disco CD TEXT ou de um MD, a indicação “NO NAME” aparece no visor. 4 Durante a reprodução da função AF/TA (somente XR-C5120R/C5110R).

Depois de selecionar o item desejado, o visor muda automaticamente para o modo de visualização dinâmica passados alguns segundos.

No modo de visualização dinâmica todos os elementos apresentados acima passam, no visor, um por um e por ordem.

Sugestão

Pode desactivar o modo de Visualização dinâmica. (Consulte "Alteração das programações do som e do visor" na página 16).

Percorrer automaticamente um nome de disco — Auto Scroll

Se o nome do disco, o nome do artista ou o nome da faixa de um disco CD TEXT ou MD tiver mais de 8 caracteres e a função Auto Scroll estiver ativada, a informação desfila automaticamente no visor da seguinte forma:

• O nome do disco aparece quando o disco mudar (se o nome do disco estiver selecionado).
• O nome da faixa aparece quando a faixa mudar (se o nome da faixa estiver selecionado).

Se carregar em DSPL para alterar o elemento do visor, o nome do disco ou da faixa do MD ou do disco CD TEXT desfila automaticamente quer a função Auto Scroll esteja ativada ou não.

1. Durante a reprodução, carregue em SHIFT. 2 Carregue várias vezes em ② (SET UP) até que a indicação “A.SCRL” apareça no visor. 3 Carregue em ④ (→) para selecionar "A.SCRL-ON". 4 Carregue em SHIFT.

Para cancelar a função Auto Scroll, selecione "A.SCRL-OFF" no passo 3.

Nota

Em alguns discos com muitos caracteres, poderão acontecer os seguintes casos:

—Alguns caracteres podem não aparecer

—A função Auto Scroll não funciona.

Sugestão

Para desfilar manualmente o nome de um disco MD ou CD TEXT demasiado comprido, depois de ativar a função Auto Scroll, carregue primeiro em SHIFT, e depois em ① (←) (desfile manual).

Localização de uma faixa específica — Sensor de Música Automática (AMS)

Durante a reprodução, empurre o controlo SEEK/AMS para cima ou para baixo e largue para cada faixa que quer saltar.

Para localizar as faixas seguintes

Para localizar as faixas anteriores

Localização de um ponto especial numa faixa — Pesquisa Manual

Durante a reprodução, empurre o controlo SEEK/AMS para cima ou para baixo sem largar. Solte o controlo quando localizar o ponto pretendido.

Pesquisar no sentido progressivo

Pesquisar no sentido regressivo

Mudar para outro disco

Durante a reprodução, carregue num dos lados de PRESET/DISC

O aparelho inicia a reprodução do disco pretendido no dispositivo atual.

Para voltar ao disco precedente. Para avançar para o próximo disco.

Reprodução repetitiva das faixas - Reprodução repetitiva

Pode selecionar:

• REP-1 - para repetir uma faixa.
• REP-2 - para repetir um disco.

1 Durante a reprodução, carregue em SHIFT e depois várias vezes em ③ (PLAY MODE) até aparecer a indicação "REP" no visor. 2 Carregue em ④ (→) repetidamente até apresentar a programação pretendida.

O aparelho inicia a reprodução repetitiva.

3 Carregue em SHIFT

Para voltar ao modo de reprodução normal, selecione "REP-OFF" no ponto 2 descrito acima.

Reprodução das faixas por ordem aleatória

-- Reprodução aleatória

Pode selecionar:

• SHUF-1 - para reproduzir as faixas do disco atual por ordem aleatória.
• SHUF-2 - para reproduzir as faixas da unidade atual por ordem aleatória.
• SHUF-ALL - para reproduzir todas as faixas em todos os aparelhos por ordem aleatória.

1 Durante a reprodução, carregue em (SHIFT) e depois várias vezes em ③ (PLAY MODE) até aparecer a indicação "SHUF" no visor. 2 Carregue em ④ (→) repetidamente até apresentar a programação pretendida.

O aparelho inicia a reprodução aleatória.

3 Carregue em SHIFT

Para voltar ao modo de reprodução normal, selecione "SHUF-OFF" no ponto 2.

Informação adicional

Precauções

• Se o automóvel estiver estacionado ao sol, a temperatura no seu interior sobe consideravelmente, pelo que deve deixar arrefecer o aparelho durante alguns instantes antes de o pôr a funcionar.
• Se o aparelho não tiver corrente, verifique primeiramente as ligações. Se tudo estiver em ordem, verifique o fusível.
• Se não se ouvir o som dos altifalantes num sistema de dois altifalantes, regule o controlo de fader para a posição central.
• Se reproduzir uma cassete durante muito tempo, o amplificador de potência integrado pode provocar o aquecimento da cassete. No entanto, isto não é sinal de avaria.

Se tiver dúvidas ou problemas relacionados com o aparelho que não estejam descritos neste manual, consulte o agente da Sony mais próximo.

Para manter a boa qualidade do som

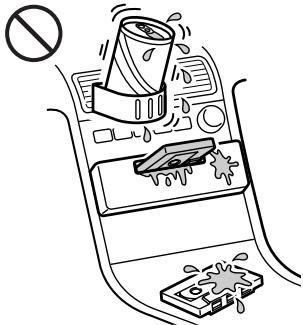

Se existirem suportes para copos próximos do equipamento de áudio, tome cuidado para não entornar líquidos ou outras bebidas em cima do equipamento. Os resíduos de açúcar acumulados neste aparelho ou nas fitas das cassetes podem contaminar as cabeças de reprodução, diminuir a qualidade do som ou até impedir a reprodução de som. Os kits de limpeza para cassetes não eliminam o açúcar depositado nas cabeças de reprodução.

Notas sobre as cassetes

Cuidados a ter com as cassetes

• Não toque na superfície da cassete, pois a sujidade ou o pó podem sujar as cabeças.
• Mantenha as cassetes longe de equipamento com ímanes integrados como, por exemplo, altifalantes e amplificadores, pois podem provocar a desgravação ou distorções na cassete.
• Não exponha as cassetes à luz solar direta, a temperaturas extremamente baixas ou à humidade.
• As cassetes com fitas um pouco soltas podem fazer presas dentro da máquina. Antes de introduzir uma cassete, utilize um lápis ou um objeto semelhante para rodar a bobina e eliminar as folgas.

• As cassetes deformadas ou as etiquetas descoladas podem dificultar a introdução ou a remoção das cassetes. Retire ou substitua as etiquetas descoladas.

• O som pode ficar distorcido durante a reprodução da cassete. As cabeças do leitor de cassetes devem ser limpas antes de cada 50 horas de utilização.

A utilização de cassetes com duração superior a 90 minutos não é recomendada, exceto para uma reprodução contínua de longa duração. Se a cassete for demasiado fina, tem tendência a partir-se facilmente. Uma reprodução e paragens frequentes das cassetes pode provocar o encravamento da fita no mecanismo da cassete.

Manutenção

Substituição do fusível

Quando substituir o fusível, certifique-se de que está a utilizar um fusível com uma amperagem igual à indicada no fusível original. Se o fusível rebentar, verifique a ligação à corrente e substitua o fusível. Se o fusível voltar a rebentar depois de o ter substituído, tal pode ser provocado por um mau funcionamento interno. Nesse caso, consulte o agente da Sony mais próximo.

XR-C5120R/C5110R:

XR-C4120:

Aviso

Não utilize um fusível com uma amperagem superior à do fusível fornecido com o aparelho, pois pode danificá-lo.

Limpeza dos conectores

O aparelho pode não funcionar corretamente se os conectores entre o aparelho e o painel frontal não estiverem limpos. Para que isto não aconteça, abra o painel frontal carregando em RELEASE, em seguida retire-o e limpe os conectores com um cotonete humedecido em álcool. Não faça muita força. Caso contrário, pode danificar os conectores.

Unidade principal Parte posterior do painel frontal

Notas

• Por questões de segurança, desligue o motor antes de limpar os conectores e tirar a chave da ignição.
• Nunca toque nos conectores com os dedos ou com um objeto em metal.

Desmontagem do aparelho

1

2

3

4

Especificações

Secção do leitor de cassetes

Faixas	4-faixas 2-canais estéreo
Choro e flutuação	0,08 % (WRMS)
Resposta em frequência	30 - 18.000 Hz
Relação Sinal-ruido
	Tipo de cassete
	TYPE II, IV*	61 dB
	TYPE I	58 dB
	* somente XR-C5120R/C4120

Secção do sintonizador

FM

Intervalo de sintonização	87,5 - 108,0 MHz
Terminal de antenna	Conector da antenna externa
Frequência internária	10,7 MHz
Sensibilitadé'utilização	9 dBf
Selectividade	75 dB a 400 kHz
Relação sinal/ruído	65 dB (estéreo),68 dB (mono)
Distortion harmonica a 1 kHz	0,7 % (estéreo),0,4 % (mono)
Separação	35 dB a 1 kHz
Resposta em frequência	30 - 15.000 Hz

MW/LW

Intervalo de sintonização	de sintonização
	MW: 531 - 1.602 kHz
	LW: 153 - 281 kHz
Terminal de antenna	Conectar da antenna externa
Frequência intermedia	10,7 MHz/450 kHz
Sensibilitade	MW: 30 μV
	LW: 50 μV

Secção do amplificador de potência

Sáidas	Sáidas dos altifalantes (conectores vedantes)
Impedência dos altifalantes	4 - 8 ohms
Potência Tmaxima de saía	40 W × 4 (a 4 ohms)

Geral

Saídas	Saía de audio Fio de controlo do relé da antenna electrica Fio de controlo do amplíficator de potência Cabo de controlo Telephone ATT (atenuação) (sOMPTE XR-C5120R/C4120)
Controlos de som	Graves ±8 dB at 100 Hz Agudos ±8 dB at 10 kHz
Requisitos de alimentação
	Bateria do automóvel com 12 V CC (negativo à massa)
Dimensoes	aprox. 188 × 58 × 181 mm (l/a/p)
Dimensoes de montagem	aprox. 182 × 53 × 164 mm (l/a/p)
Peso	aprox. 1,2 kg
Acessórios fornecidos	Comando rotativo (1) (sompTE XR-C4120) Peças para instalação e ligações (1 Conjunto) Caixa do pailin frontal (1)
Acessórios.optionais	Comando rotativo RM-X4S Cabo BUS (fornecido com um cabo de pinos RCA) RC-61 (1 m), RC-62 (2 m)
Equipamento optional	Carregador de CD (10 discos) CDX-828, CDX-727 Carregador de MD (6 discos) MDX-65 Outros permutadores de CD/MD com o Sistema BUS da Sony Selector de fonte XA-C30

O design e as especificações estão sujeitos a alterações sem aviso prévio.

Antes de executar a lista de verificação abaixo, verifique as ligações e os procedimentos de funcionamento.

Geral

Problema	Causa/Solução
Sem som.	• Cancele a função ATT. • Nos sistemas de 2 altifalantes, regule o controlo fazer para a posicao central. • Rode o botão no sentido dos poteiros do relógio para regular o volume
O conteudo da memória foi apagado.	• O cabo de alimentação ou a bateria está desligados. • Carregou na tecla de reinicialização. → Volte a memorizar o conteudo.
Não aparecem indicações no visor.	Retire o pailen frontal e limpe os connectores. Para mais informações, consulhe “Limezea dos connectores” (pagina 21).

Reprodução da fita

Problema	Causa/Solução
O som está distorcido	Contaminação daanela da fita. → Limpe as cabecas com uma cassette de limpeza, de tipo seco, à vendao no mercado.
Afunção AMS não funciona correctamente.	·Existe um ruido no escaço entre as faixas. ·O escaço em branco é muito pouco (menos de quatre segundos). ·Carregou no controlo SEEK/AMS para cima imeditamente antes de faixa segunte. ·Carregou no controlo SEEK/AMS para baixo imeditamente(befores da faixa começar. · Uma pausa longa, uma passagem de baixas freqüências ou um nível de som muito baixo são tratados como um escaço em branco.

Recepção de rádio

Problema	Causa/Solução
Não consigues efetuar a sintonização pré-programada.	• Memorize a Frequência correcta. • O sinal da transmissão é muito fraco.
Não consigues efetuar a sintonização automatística.	O sinal da transmissão é muito fraco. → Utilize a sintonização manual.
Aindação"ST"estápiscar.	• Sintonize a Frequência de forma correcta. • O sinal da transmissão é muito fraco. → Regule para o modo MONO (pagina 8).

Funções RDS (sOMPTE XR-C5120R/C5110R)

Problema	Causa/Solução
AfunçãoSEEKéactivada alguns segundos(before de venir a ouvir.	A estatão não é TP ou tem um sinal fraco. →Carregue em (AF/TA) varías vezes às a indicação “AF TA-OFF” aparecer no visor.
Não consigues sintonizar estações com informações sobre o tránsito.	•Active “TA”. •A estatão não transmite informações sobre o tránsito embora = seja TP. →Sintonize outras estatasão.
PTYmostra“NONE”.	A estatão não especifica o tipo de programa.

Reprodução de CD/MD

Problema	Causa/Solução
Osomsalta.	Disco sujo ou com defeito.
Não pode desligar a indicação“……”.	Não pode identifcar MDs a menos que ligue um aparelho de CD com a função ficheiro pessoal. →Carregue em PTY duranteinousometimes.

Mensagens de erro no visor (com o dispositivo de CD/MD opcional ligado(s))

As indicações mencionadas abaixo piscam durante cinco segundos e ouve-se um sinal sonoro.

Visor	Causa	Solução
NO MAG	Não introduziu o carregarador de discs no dispositalo de CD/MD.	Introduza o carregarador de discs no dispositalo CD/MD.
NO DISC	Não introduziu discos no dispositalo de CD/MD.	Introduza os discos no dispositalo de CD/MD.
NG DISCS	Há um problema que impede a reprodução de um CD/MD.	Introduza及其他 CD/MD.
ERROR*1	O CD está sujo ou foi introduzido ao contrário.*2	Limpe ou introduza o CD correctamente.
	Não consgue reproducir um MD devido a um problema.*2	Introduza及其他 MD.
BLANK*1	Não há faixas gravadas no MD.*2	Reproduza um MD com faixas gravadas.
RESET	Não consgue utilizear o dispositalo de CD/MD devido a um problema.	Carregue na tecla de reinicialização do aparelho.
NO READY	O compartmento do dispositalo de MD está aberto ou os MD não está corretoamento introduzidos.	Feche o compartmento ou introduza os MD corretoamento.
HI TEMP	A temperatura ambiente é superior a 50°C.	Espere até que temperatura boa abaixo dos 50°C.

1 Se ocorrer um erro durante a reprodução de um CD ou MD, o número do disco do MD ou do CD não aparece no visor. 2 O número do disco que está a provocar o erro aparece no visor.

Se as soluções acima mencionadas não o ajudarem a resolver o problema, contacte o agente Sony mais próximo.
